1 SAMRÅDSUNDERLAG Utökad täktverksamhet på fastighet Kuivakangas 19:14, Övertorneå kommun Rapport Reviderad: Upprättad av: Emma Grönberg Granskad av: Annika Lindgren

2 SAMRÅDSUNDERLAG Utökad täktverksamhet på fastighet Kuivakangas 19:14, Övertorneå kommun KUND Nord Trans AB KONSULT WSP Samhällsbyggnad Smedjegatan Luleå Besök: Smedjegatan 24 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Håkan Brännström Nord Trans AB (14)

3 INNEHÅLL BAKGRUND 4 SYFTE 4 LOKALISERING 4 OMRÅDESBESKRIVNING 5 BEFINTLIG VERKSAMHET 7 PLANERAD VERKSAMHET 8 ALTERNATIV 1 8 ALTERNATIV 2 9 MILJÖEFFEKTER 10 ALTERNATIV 1 10 ALTERNATIV 2 11 FORTSATT ARBETE 11 BILAGA (14)

4 BAKGRUND Bergtäktsverksamhet har sedan 1994 bedrivits på aktuell plats, på västra sidan av berget Lammivaara i Övertorneå kommun. Täktverksamheten omfattar borrning, sprängning, lastning, krossning och siktning för vidareförädling av material till krossprodukter av olika slag. Huvudsakligt användningsområde är som ballastmaterial för väg- och anläggningsändamål. I verksamheten ingår även transport och underhållsarbeten. År 2010 erhåll Nord Trans AB sitt nuvarande tillstånd som medger uttag av totalt ton fram till år 2025, med ett verksamhetsområde omfattande en total yta av m 2 och med ett brytningsområde på totalt m 2. I samband med prövningen för gällande tillstånd prövades transportfrågan kopplat till transportvägar särskilt av Mark- och miljödomstolen. Där fastställdes att transporter till och från området kan ske via båda transportvägarna som finns. SYFTE Nord Trans AB, Övertorneå, har för avsikt att utöka befintlig täktverksamhet från nuvarande tillståndsgivna totala uttag av ton till totalt ton, utan att utöka den tillståndsgivna tiden för uttag till år Det utökade uttaget bedöms ske över en tvåårs period. LOKALISERING Täktområdets läge redovisas på översiktskarta i Figur 1. Täktområdet är beläget ca 900 m väster om väg 400 och ca 1300 m nordväst om byn Övre Kuivakangas i Övertorneå kommun. Befintlig bergtäkt är lokaliserad på västra sidan av berget Lammivaara, vilket utgörs av en markerad bergknalle med ringa jordtäcke i de högre partierna, utdragen i nord-sydlig riktning. Dess högsta delar ligger ca 145 m över havet och höjer sig ca m över omgivande terräng mot väster och söder samt ca m mot norr och öster. 4 (14)

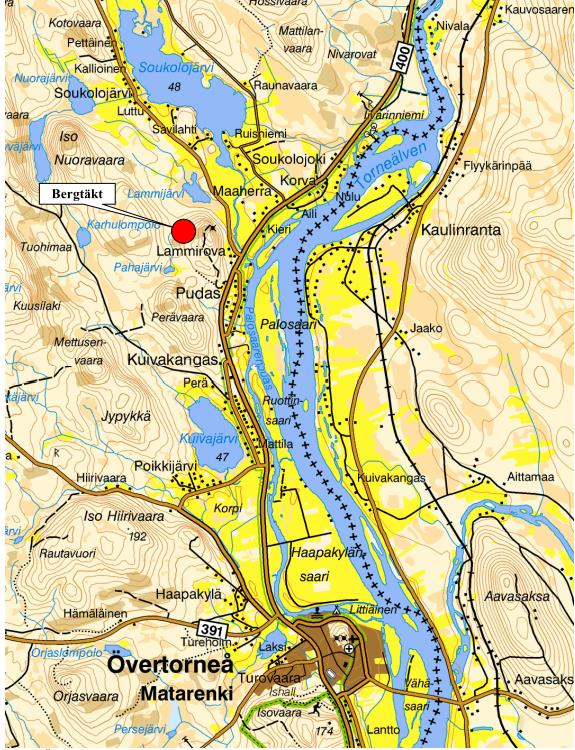

5 Figur 1. Översiktskarta med befintlig bergtäkt markerad. Områdesbeskrivning Skyddade områden samt natur- och kulturmiljöintressen i närområdet redovisas i Bilaga 1. Närmast belägna bostadsbebyggelse finns ca m sydöst om täktområdets yttre begränsning, på östra sidan om berget Lammivaara och i anslutning till väg (14)

6 En kraftledning (luft) samt en telemast (teracom) finns ca m öst om verksamhetsområdet till täkten. För området gäller Övertorneå kommuns översiktsplan från år Inga detaljplaner eller områdesbestämmelser finns för området. I närområdet bedrivs skogsbruk. Rennäring bedrivs här av Korju sameby, och verksamheten berör en flyttled samt ett kärnområde (Juoksengi-Svanstein) av riksintresse för rennäringen. Kärnområdet Juoksengi-Svanstein beskrivs på samtingets hemsida som: Juoksengi-Svanstein är kärnområde under vinterhalvåret. Sträcker sig längs Torneälven mellan Svanstein och Kuivakangas. Relativt ovanligt kärnområde där lavförekomst är inte avgörande faktor vid avgränsningen, utan renens långvariga vistelse och förmåga att livnära sig under vinter med de vegetationstyper som finns inom området. Lav förekommer i mycket liten omfattning, fläckvis fördelad över området. Arbetshagar vid Näätäniemi och Raunavaara nyttjas framförallt för renskiljning. I närområdet till täktens nordöstra sida finns sumpskog (ej klassade) bestående av fuktskog dominerad av glasbjörk samt ett våtmarksobjekt vid sjön Lammijärvi som identifierats i Länsstyrelsens våtmarksinventering. Våtmarken bedömdes i inventeringen inneha vissa naturvärden, naturvärdesklass 3 (näst lägsta naturvärdesklass). Samtliga ytvattenförekomster ingår i Natura 2000-nätverket för Torne- och Kalix älvsystem (SE ). Sjön Lammijärvi ligger ca 700 m norr om befintlig täkt. Lammijärvi mynnar ut i Lammijoki som via Soukolojoki rinner vidare i sydlig riktning med utlopp i Torneälven. Suokolojärvi har enligt vattendelegationens beslut (2009) bedömts inneha god ekologisk samt kemisk ytvattenstatus (exklusive kvisksilver). Miljökvalitetsnormen (kvalitetskravet) är därmed god ekologisk- och kemisk ytvattenstatus till år Lammijoki och Suokolojoki finns inte upptagna som vattenförekomster i Vatteninformationssytem Sverige (VISS). Inga grundvattenförekomster finns i närområdet. Torne älv och dess närområde omfattas av riksintresse för naturvård och friluftsliv. Vid sjön Lammijärvi har ett antal rödlistade fågelarter noterats, däribland sångsvan, bläsand, gök och sävsparv. I övrigt finns inga artfynd registrerade i den allmänna delen av artportalen, elfiskeregistret, eller musselportalen. Torne älvdal ingår i bevarandeprogrammet för odlingslandskapet och innehar höga natur- och kulturvärden. Värdena beskrivs av Länsstyrelsen främst kunna ses i bebyggelsen utformning och bevarandegrad, dess relation till älvens strömmande vatten med gårdar ännu i ursprungliga lägen och en i hög grad bevarad byastruktur och bebyggelsestruktur. Befintlig täkt berör utkanten till område ingående i bevarandeprogrammet för odlingslandskapet och riksintresse för kulturmiljövård, det senare ingår även i kulturmiljöprogrammet (Tornedalen). Ca 300 m sydväst om befintlig täkt finns två registrerade fornminnen (Övertorneå 138:1 och 138:2) bestående av b.la. boplats. 6 (14)

7 BEFINTLIG VERKSAMHET Driften av bergtäkten sker året runt och utgörs av borrning, sprängning, brytning, lastning, krossning, siktning, transporter och underhållsarbeten. Verksamhet pågår huvudsakligen vardagar under dagtid, mellan kl Jorden har tidigare avbanats inom del av området. Avbaningsmassorna har sparats och finns idag upplagda på ömse sidor om släntkrönen i norr och söder. Ytterligare avbaning kommer att ske mot öster där massor läggs upp i anslutning till brytningsgränsen. Avbaningsmassor kommer att användas vid återställningsarbetet. Lossgöring av berg utförs genom borrning följt av sprängning, med pallhöjder varierande huvudsakligen mellan m. Som borraggregat används banddrivet borraggregat. Omfattningen av sprängningar uppgår till 1-2 sprängsalvor under ett normalår och ca 2-4 sprängsalvor vid bedömd maximal produktion. Ett normalår uppgår sprängsalvans storlek till ca ton per tillfälle medan det ett maxår uppgår till ca ton. Lossprängt berg transporteras därefter till krossanläggning med hjullastare. Förkrossning sker på befintlig täktbotten och ger fraktioner i intervallet mm. Därefter sker vidareförädling. Efterkrossning, siktning, sortering och tillverkning av önskade krossprodukter i olika fraktioner sker på befintlig plan. Ett normalår pågår krossning ca 10 dagar och vid en maximal produktion på ca årston kommer krossning att pågå ca dagar. Mobilt krossverk används under produktionsperioderna, främst mellan 15 april- 15 november. Förutom mobila krossverk, förkrossar och banddrivna borraggregat, som används efter behov, består maskinparken även av 1-3 lastmaskiner samt en del mindre maskinutrustning för att kunna genomföra reparationer etc. Täktområdet är inhägnat med stängsel som rivs och kompletteras allt eftersom brytningen fortskrider. Inrinnande ytvattnet samt eventuellt grundvatten inom brytningsområdet leds via undersprängda diken/ diken till en befintlig sedimentationsbassäng med möjlighet till oljeavskiljning i områdets nordvästra del. För transporter nyttjas främst befintlig transportväg som löper i sydlig riktning ca 900 m, innan den viker österut och norrut för att ansluta till väg 99. Vägens totala längd är ca 1300 m. Den så kallade norra utfarten till väg 99 nyttjas också. Därifrån sker sedan transporterna vidare mot norr och söder (Övertorneå). Huvuddelen av transporterna sker mot söder och Övertorneå. För att minimera olägenheter från transporterna utför Nord Trans AB vid behov dammbindningsåtgärder genom t ex vattning och saltning samt även grusning av hela transportvägen fram till väg 99. Under antagandet av att en lastbilstransport omfattar ca 35 ton material uppgår antalet trasporter under ett normalår till mellan ca och upp till under maxåret. Lika många tomma transporter kommer därtill att färdas tillbaka till verksamhetsområdet. Efterbehandling planeras att utföras i enlighet verksamhetens efterbehandlingsplan. Efterbehandlingsplanen beskriver att efterbehandling utförs successivt av nordlig och sydlig del, allt eftersom brytningen fortskrider. Utformning av efterbehandlingsslänter görs med utfyllnad/ snedsprängning för slänt. Mot norr och söder där nivåskillnaden täktbotten/omgivande mark är liten utformas slänter flackare. Täkten avslutas mot öster med snedsprängning till lutning 1:1,5 i 7 (14)

8 kombination med påförande av jord och uppfyllnader. Övriga närliggande ytor inom verksamhetsområdet luckras i kombination med påförande av avtäcknings- och moränmassor för att möjliggöra beskogning. Slutlig utformning sker i samråd med tillsynsmyndighet/ Länsstyrelsen. PLANERAD VERKSAMHET För att uppnå målet om uttag av totalt ton kan alternativa utföranden användas, därför beskrivs under detta avsnitt två identifierade alternativ för verksamhetens utformning. Alternativ 1 Uttag av berg inom området och utvidgning sker huvudsakligen i sydlig och östlig riktning i förhållande till befintlig täktplan. Detta medför att brytningsområdet och verksamhetsområdet behöver utvidgas något i denna riktning. Utvidgningen av brytningsområdet medför att avståndet till telemasten minskar och även att del av befintlig infartsväg hamnar inom brytningsområdet. Infartsvägen behöver därmed flyttas i samma omfattning, i sydostlig riktning. Sannolikt kommer man även att behöva bryta till ett något ökat djup jämfört med vad som uppgetts i ansökningshandlingar för befintligt tillstånd. Djupet bedöms fortsatt vara över grundvattennivån och ingen grundvattenavsänkning förväntas därmed. Lossgöring av berg kommer att utföras på samma sätt som idag och i ungefär samma omfattning, med undantag av två bedömda maxår när mängden motsvarar ca årston. Antalet sprängningar som behövs under maxåret beror på salvornas storlek. Om man antar att sprängsalvornas storlek under maxåret uppgår till ton per tillfälle ger detta totalt 6-8 stycken sprängsalvor under året. På samma sätt som för lossgörning av berg påverkas främst krossningsaktivitetens omfattning under maxåren i förhållande till nuvarande verksamhet. Det är sannolikt att utökad kapacitet för krossning krävs, därmed är krossaktiviteten ökning i omfattning (ex i antal dagar) främst beroende av valet av krossanläggningens kapacitet. Maskinparken kommer även att behöva utvidgas i förhållande till nuvarande under samma period. Inrinnande ytvattnet samt eventuellt grundvatten leds även fortsättningsvis via undersprängda diken/diken till sedimentationsbassängen i områdets nordvästra del. Mängden inrinnande vatten kommer sannolikt att öka något i förhållande till befintlig verksamhet med hänvisning till ett större brytningsområde. Tider för verksamhetens bedrivande under dygnet och veckan påverkas inte i förhållande till befintlig täktverksamhet. Transporterna till och från området kommer att öka, främst under det beskrivna maxåret, transporter kommer att ske utefter samma vägar som för nuvarande verksamhet. Under antagandet att varje lastbilstransport tar 35 ton, uppgår antalet lastade transporter till ca under maxåret. Lika många tomma transporter kommer därtill att färdas tillbaka till verksamhetsområdet. 8 (14)

9 För att minimera olägenheter från transporterna kommer Nord Trans AB fortsatt att vid behov utföra dammbindningsåtgärder genom t ex vattning och saltning samt även grusning av hela transportvägen till väg 99. Efterbehandlingen av området bedöms påverkas genom att området som omfattas blir större till ytan. Alternativ 2 Uttag av berg inom området kommer huvudsakligen att ske i östlig riktning enligt befintlig täktplan. Brytningsområdet och verksamhetsområdet bedöms förbli oförändrade till ytan i förhållande till nuvarande tillstånd för verksamheten. Brytning kommer att ske till ett ökat djup jämfört med vad som uppgetts i ansökningshandlingar för befintligt tillstånd, en preliminär bedömning är att man kan behöva gå ner till ett djup på +131 m.ö.h. Djupet bedöms fortsatt vara över grundvattennivån och ingen grundvattenavsänkning förväntas därmed. Lossgöring av berg kommer att utföras på samma sätt som innan och i ungefär samma omfattning, med undantag av två bedömda maxår när mängden motsvarar ca årston. Antalet sprängningar som behövs under maxåret beror på salvornas storlek. Om man antar att sprängsalvornas storlek under maxåren uppgår till ton per tillfälle ger detta totalt 6-8 stycken sprängsalvor under året. På samma sätt som för lossgörning av berg påverkas främst krossningsaktivitetens omfattning under maxåret i förhållande till nuvarande verksamhet. Det är sannolikt att utökad kapacitet för krossning krävs, därmed är krossaktiviteten ökning i omfattning (ex i antal dagar) främst beroende av valet av krossanläggningens kapacitet. Maskinparken kommer även att behöva utvidgas i förhållande till nuvarande under samma period. Inrinnande ytvatten samt eventuellt grundvatten leds även fortsättningsvis via undersprängda diken/ diken till sedimentationsbassängen i områdets nordvästra del. Mängden inrinnande vatten kommer sannolikt att öka i förhållande till befintlig verksamhet. Eventuellt kan bassängen och/eller diket för uppsamling av ytvatten från verksamhetsområdet att behöva fördjupas eller ledas om, för att bibehålla dess funktion. I sådant fall kan anmälan eller ansökan om tillstånd för vattenverksamhet att bli aktuellt. Tider för verksamheten bedrivande under dygnet och veckan påverkas inte i förhållande till befintlig täktverksamhet. Transporterna till och från området kommer att öka, främst under det beskrivna maxåret, transporter kommer att ske utefter samma vägar som för nuvarande verksamhet. Under antagandet att en lastbilstransport tar 35 ton material uppgår antalet lastade transporter till ca under maxåren. Lika många tomma transporter kommer därill färdas till verksamhetsområdet. För att minimera olägenheter från transporterna kommer Nord Trans AB fortsatt att vid behov utföra dammbindningsåtgärder genom t ex vattning och saltning samt även grusning av transportvägen till väg 99. Efterbehandlingen av området bedöms påverkas genom att släntlutningar behöver ses över samt att ytan som blir aktuell för efterbehandling ökar med utökat djup av täkten. 9 (14)

10 MILJÖEFFEKTER För att uppnå målet om uttag av totalt ton kan alternativa utföranden användas, därför beskrivs under detta avsnitt miljöpåverkan från de två olika alternativ för verksamhetens utformning och omfattning som presenterades under föregående avsnitt. Nollalternativet bedöms omfatta att redan tillståndsgiven täktverksamhet bedrivs på platsen i den omfattning som medgetts i ansökningshandlingar till gällande tillstånd från år De två identifierade alternativa utförandena jämförs därför med att redan tillståndsgiven täktverksamhet bedrivs på platsen. Alternativ 1 Verksamhetsområdet och brytningsområdet utvidgas i sydostlig riktning, vilket innebär att avståndet till telemasten och närmsta boende minskar i samma omfattning från dagens ca m respektive m. Aktuell lokalisering innebär fortfarande att en ca m barriär/skyddsvall i form av berget reducerar buller- och dammspridningen mot nord- och sydost och närmast belägna bebyggelse. Påverkan av exempelvis vibrationer på telemasten behöver utredas vidare om utvidgning sker i östlig riktning. Föreliggande alternativ för utvidgning av brytning bedöms inte stå i strid med gällande planbestämmelser eller påverka övrig markanvändning på ett betydande sätt med avseende på verksamhetens ringa tillkommande markanspråk. Påtaglig skada på områden av riksintresse i omgivningen bedöms ej uppkomma av samma skäl som ovan samt med anledning av att störningar (från transporter, sprängning, krossning etc.) främst är koncentrerade till tidpunkter för högproduktion. Föreslagen utökning av täktverksamhet kommer att medföra utökade utsläpp till vatten under perioden. Mängderna bedöms dock inte påverka yt- och grundvatten på ett betydande sätt med hänvisning till den vattenhantering som planeras samt avståndet till yt- och grundvattenförekomster. Av samma anledning bedöms verksamheten inte heller på ett betydande sätt försvåra uppnåendet eller bibehållandet av gynnsam bevarandestatus för de i Natura 2000 nätverket utpekade naturtyperna eller arterna som eventuellt förekommer i området eller av vattenförekomsternas målstatus (miljökvalitetsnorm). Föreslagen utvidgning av täktverksamheten bedöms inte påverka landskapsbilden eller naturmiljöintressen på ett betydande sätt. Lokaliseringen på västra sidan av Lammivaara, i kombination med ett omgivande flackt skogbevuxet landskap, gör att täktens utbredning inte kan skönjas förrän man kommer i omedelbar anslutning till täktområdet. Inga kända skyddsvärda eller känsliga miljöer finns i området som kan bli aktuellt för att tas i anspråk av verksamheten. Kulturmiljöintressen i området bedöms inte heller påverkas på ett betydande sätt av utökad täktverksamhet på platsen, med hänvisning till verksamhetens ringa tillkommande markanspråk och avståndet till kända fornminnen samt att riksintresseområdet för kulturmiljövård ej berörs direkt. 10 (14)

11 Alternativ 2 Då verksamhets- eller brytningsområdet ej bedöms utvidgas, kommer avståndet till telemasten och närmast boende ej att påverkas från tillståndsgivna förhållanden. Lokaliseringen innebär fortfarande att en ca m barriär/skyddsvall i form av berget reducerar buller- och dammspridningen mot nord- och sydost, och närmast belägna bebyggelse. Därtill kommer damm- och bullerspridningen successivt att minska från verksamhetsområdet då brytningen går djupare ner, vilket medför att b.la. krossanläggningen kan flyttas ner till ett mer avskärmat läge. Föreslagen verksamhet bedöms inte stå i strid med gällande planbestämmelser eller påverka övriga markanspråk på ett betydande sätt med avseende på att inget ytterligare markanspråk krävs. Påtaglig skada på områden av riksintresse i omgivningen bedöms ej uppkomma av samma skäl som ovan samt med anledning av att störningar (från transporter, sprängning, krossning etc.) främst är koncentrerade till tidpunkter för högproduktion. Föreliggande alternativ för utökning av täktverksamhet kommer att medföra utökade utsläpp till vatten under perioden. Mängderna bedöms dock inte påverka yt- och grundvatten på ett påtagligt vis med hänvisning till den vattenhantering som planeras samt avståndet till yt- och grundvattenförekomster. Brytning ner till den preliminära nivån av +131 m.ö.h bedöms fortsatt vara över grundvattennivån och ingen grundvattenavsänkning och effekter därav förväntas därmed. Av samma anledning som ovan bedöms verksamheten inte heller på ett betydande sätt försvåra uppnåendet eller bibehållandet av gynnsam bevarandestatus för de i Natura 2000 nätverket utpekade naturtyperna eller arterna som eventuellt förekommer i området eller av vattenförekomsternas målstatus (miljökvalitetsnorm). Föreslagen utvidgning av täktverksamheten bedöms inte påverka landskapsbilden eller naturmiljöintressen på ett betydande sätt då inget ytterligare markanspråk för verksamhetens bedrivande krävs. Lokalisering på västra sidan av Lammivaara, i kombination med ett omgivande flackt skogbevuxet landskap, gör att täktens utbredning inte kan skönjas förrän man kommer i omedelbar anslutning till täktområdet. Förslaget bedöms inte heller påverka kulturmiljöintressen på ett betydande sätt, då inget ytterligare markanspråk krävs. FORTSATT ARBETE Beroende på vilket utförande som bedöms vara rimligt kommer arbetet att till viss del få olikartad inriktning. Frågor som kan bli viktiga i fortsatt arbete är vattenhantering och påverkan på vatten, påverkan på den näraliggande telemasten samt att minimera olägenheter från verksamheten. En uppdaterad täktplan för valt alternativ kommer även att tas fram. Det fortsatta arbetets inriktning och omfattning kommer att utföras i samråd med tillsyns- och tillståndsmyndighet samt berörda sakägare. 11 (14)

12 BILAGA 1 Figur 2. Skyddade områden i förhållande till befintlig täktverksamhet i Kuivakangas, Övertorneå kommun. Samtliga ytvattenförekomster ingår därtill i Natura-200 nätverket Torne- och Kalix älvssystem. 12 (14)

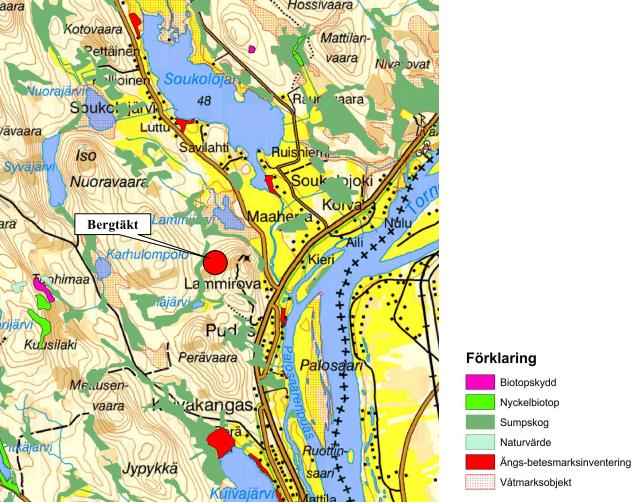

13 Figur 3. Naturmiljöintressen i förhållande till befintlig täktverksamhet i Kuivakangas, Övertorneå kommun. \\ser01lul1se\projects\5542\ Utökat 13 (14)

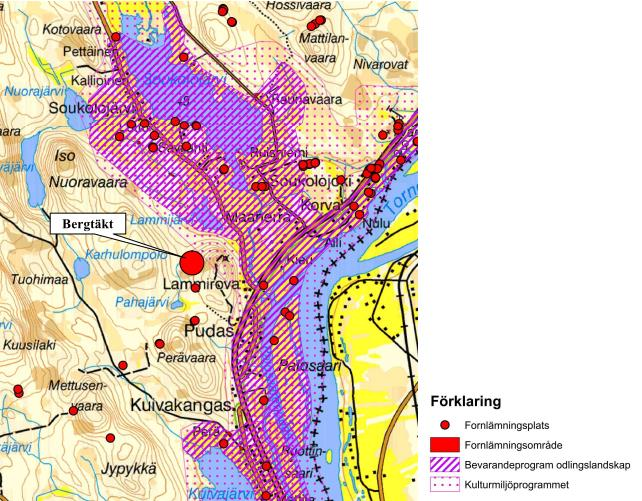

14 Figur 4. Kulturmiljöintressen i förhållande till befintlig täktverksamhet i Kuivakangas, Övertorneå kommun. Område för Kulturmiljöprogrammet är även till stor del av riksintresse för kulturmiljövård. 14 (14)
