1 Anvisningar för installation och underhåll För installatörer Anvisningar för installation och underhåll allstor VIH Q 75 B Utgivare/tillverkare Vaillant GmbH Berghauser Str. 40 D Remscheid Telefon Telefax info@vaillant.de SE

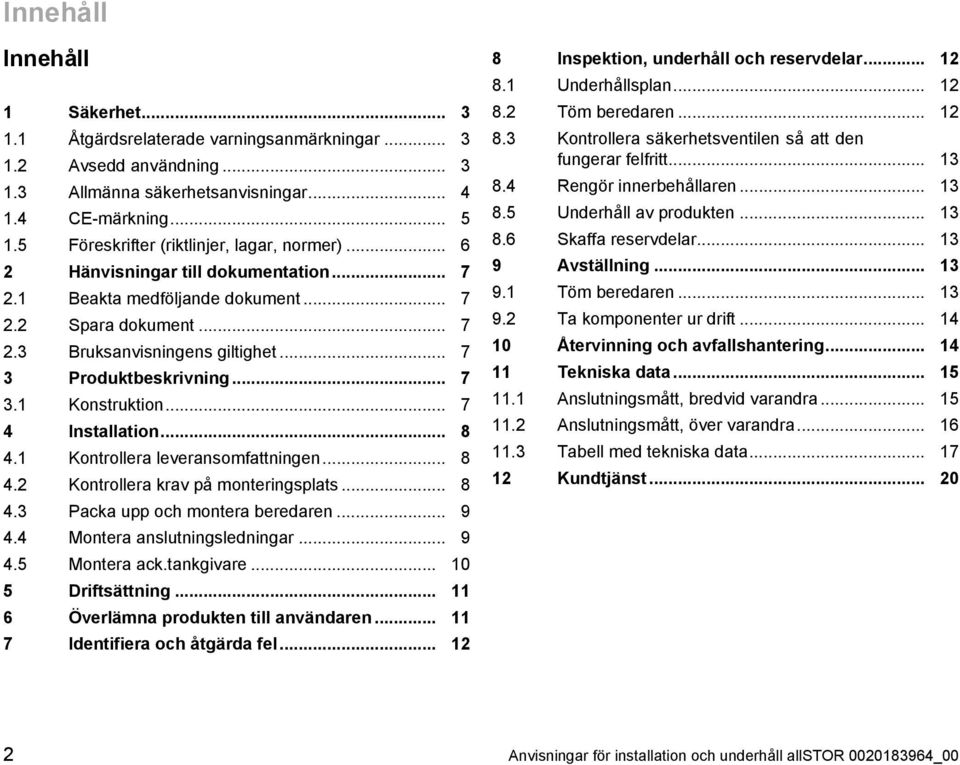

2 Innehåll Innehåll 1 Säkerhet Åtgärdsrelaterade varningsanmärkningar Avsedd användning Allmänna säkerhetsanvisningar CE -märkning Föreskrifter (riktlinjer, lagar, normer) Hänvisningar till dokumentation Beakta medföljande dokument Spara dokument Bruksanvisningens giltighet Produktbeskrivning Konstruktion Installation Kontrollera leveransomfattningen Kontrollera krav på monteringsplats Packa upp och montera beredaren Montera anslutningsledningar Montera ack.tankgivare Driftsättning Överlämna produkten till användaren Identifiera och åtgärda fel Inspektion, underhåll och reservdelar Underhållsplan Töm beredaren Kontrollera säkerhetsventilen så att den fungerar felfritt Rengör innerbehållaren Underhåll av produkten Skaffa reservdelar Avställning Töm beredaren Ta komponenter ur drift Återvinning och avfallshantering Tekniska data Anslutningsmått, bredvid varandra Anslutningsmått, över varandra Tabell med tekniska data Kundtjänst Anvisningar för installation och underhåll allstor _00

3 Säkerhet 1 1 Säkerhet 1.1 Åtgärdsrelaterade varningsanmärkningar Klassificering av handlingsrelaterade varningar De handlingsrelaterade varningarna är klassi ficerade med varningssymboler och signalord enligt allvarlighetsgraden för möjlig fara: Varningssymboler och signalord Fara! omedelbar livsfara eller fara för allvar liga personskador Fara! Livsfara på grund av elektrisk stöt Varning! Fara för lättare personskador 1.2 Avsedd användning Vid olämplig eller ej avsedd användning kan fara för hälsa och liv hos användare eller tredje part uppstå, liksom skador på produk ten och andra materiella värden. Varmvattenberedaren är avsedd att tillhanda hålla dricksvatten som är uppvärmt till max imalt 85 C i hushåll och offentliga lokaler. Produkten är avsedd att integreras i en vär meanläggning. Den är avsedd för en kombi nation med värmeaggregat vars effekt ligger inom de gränser som anges i nedanstående tabell. Överföringseffekt Minimal * [kw] Maximal ** [kw] Konstant effekt *** [kw] VIH Q 75 B 11,2 37,4 30,0 Se upp! Risk för skador på föremål eller miljö _00 allstor Anvisningar för installation och underhåll 3

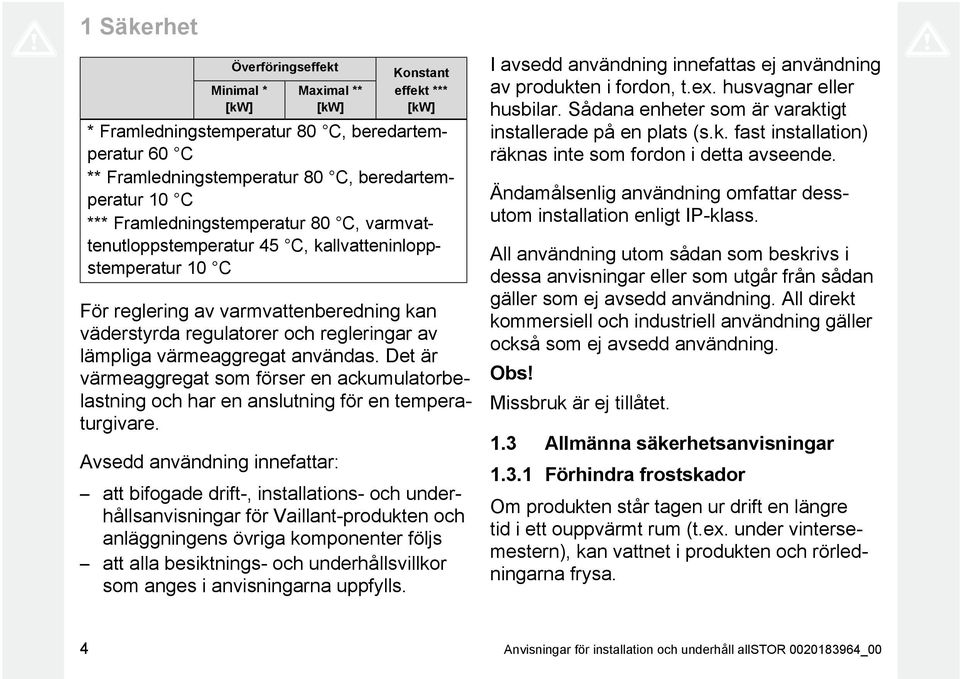

4 1 Säkerhet Överföringseffekt Minimal * [kw] Maximal ** [kw] Konstant effekt *** [kw] * Framledningstemperatur 80 C, beredartem peratur 60 C ** Framledningstemperatur 80 C, beredartem peratur 10 C *** Framledningstemperatur 80 C, varmvat tenutloppstemperatur 45 C, kallvatteninlopp stemperatur 10 C För reglering av varmvattenberedning kan väderstyrda regulatorer och regleringar av lämpliga värmeaggregat användas. Det är värmeaggregat som förser en ackumulatorbe lastning och har en anslutning för en tempera turgivare. Avsedd användning innefattar: att bifogade drift -, installations - och under hållsanvisningar för Vaillant -produkten och anläggningens övriga komponenter följs att alla besiktnings - och underhållsvillkor som anges i anvisningarna uppfylls. I avsedd användning innefattas ej användning av produkten i fordon, t.ex. husvagnar eller husbilar. Sådana enheter som är varaktigt installerade på en plats (s.k. fast installation) räknas inte som fordon i detta avseende. Ändamålsenlig användning omfattar dess utom installation enligt IP -klass. All användning utom sådan som beskrivs i dessa anvisningar eller som utgår från sådan gäller som ej avsedd användning. All direkt kommersiell och industriell användning gäller också som ej avsedd användning. Obs! Missbruk är ej tillåtet. 1.3 Allmänna säkerhetsanvisningar Förhindra frostskador Om produkten står tagen ur drift en längre tid i ett ouppvärmt rum (t.ex. under vinterse mestern), kan vattnet i produkten och rörled ningarna frysa. 4 Anvisningar för installation och underhåll allstor _00

5 Säkerhet 1 Se därför till att installationsutrymmet alltid är frostfritt Materiella skador orsakade av felaktig användning och/eller olämpliga verktyg Felaktig användning och/eller olämpliga verk tyg kan orsaka skador (t.ex. gas - eller vat tenläcka). Vid åtdragning eller lossning av skruvkopp lingar bör du använda lämplig gaffelnyckel (U -nyckel). Använd inga rörtänger, förläng ningar eller liknande Materiella skador på grund av läckage Se till att inga mekaniska spänningar upp står i anslutningsledningarna. Belasta aldrig rörledningarna med tyngder (t.ex. kläder) Materiella skador på grund av för hårt vatten Alltför hårt vatten kan påverka systemets funktionsduglighet och på kort tid leda till ska dor. Ta reda på vattnets hårdhetsgrad hos vat tenverket på orten. Utgå från direktiv VDI 2035 när du ska avgöra om vattnet som används måste avhärdas. Vilken kvalitet som krävs hos vattnet som ska användas, kan du läsa i anvisningarna för installation och underhåll av de enheter som ingår i systemet. 1.4 CE-märkning CE -märkningen dokumenterar att produkten i enlighet med typskylten uppfyller de grundläg gande krav som ställs av tillämpliga direktiv _00 allstor Anvisningar för installation och underhåll 5

6 1 Säkerhet Försäkran om överensstämmelse finns hos tillverkaren. 1.5 Föreskrifter (riktlinjer, lagar, normer) Gäller för: Sverige Vid uppställning, installation och drift av den indirekt uppvärmda varmvattenberedaren ska gällande föreskrifter, bestämmelser, regler och direktiv efterföljas, detta gäller särskilt bestämmelser om anslutning av elektrisk utrustning gas -/eldistributörens regler och bestäm melser vattendistributörens regler och bestämmel ser bestämmelserna om användning av mark värme bestämmelserna om värmekällor och vär meanläggningar bestämmelserna om energibesparing hygienbestämmelser 6 Anvisningar för installation och underhåll allstor _00

7 Hänvisningar till dokumentation 2 2 Hänvisningar till dokumentation 2.1 Beakta medföljande dokument 3 Produktbeskrivning 3.1 Konstruktion Följ alltid de driftinstruktioner och installationsanvisningar som medföljer systemets komponenter. 2.2 Spara dokument Överlämna den här anvisningen samt alla ytterligare kompletterande dokument och eventuella hjälpmedel till anläggningens användare. 2.3 Bruksanvisningens giltighet Denna anvisning gäller endast för följande produkter: Gäller för: Sverige Typbeteckning Artikelnummer VIH Q 75 B Returledning beredare 2 Kallvattenanslutning _00 allstor Anvisningar för installation och underhåll 7

8 4 Installation 3 Varmvattenanslutning 4 Rörslingans avluftningsnip pel 5 Framledning beredare Varmvattenberedare är dessutom försedd med en värmeiso lering. Varmvattenberedarens behållare består av emaljerat stål. I behållarens inre finns rörslingor som överför värme. Som ytterligare korrosionsskydd har behållaren en offeranod i magnesium. 4.2 Kontrollera krav på monteringsplats Se upp! Materiella skador på grund av frysning Fruset vatten i systemet kan skada värmesy stemet och installationsutrymmet. Utrymmet där varmvattenberedaren instal leras ska vara torrt och helt frostfritt. 4 Installation 4.1 Kontrollera leveransomfattningen Kontrollera att alla delar finns med. Antal Benämning 1 Varmvattenberedare 1 Apparatfäste 1 Bruksanvisning 1 Anvisningar för installation och underhåll 1 Logotyp Se upp! Materiella skador på grund av utströmmande vatten Vid en olycka kan vatten tränga ut ur bereda ren. Välj en installationsplats där större vat tenvolymer vid en skada kan rinna undan utan problem (t.ex. genom en golvbrunn). Se upp! Materiella skador orsakade av stor belastning Den fyllda varmvattenberedaren kan skada väggen genom sin vikt. Beakta varmvattenberedarens vikt med innehåll vid val av installationsplats. 8 Anvisningar för installation och underhåll allstor _00

9 Installation 4 Välj en vägg med tillräcklig bärkraft som installationsplats. Beakta beredarens vikt med innehåll vid val av monte ringsplats. 4.3 Packa upp och montera beredaren Se upp! Risk för skador på gängorna Oskyddade gängor kan skadas vid transpor ten. Ta inte bort skyddslocken från gängorna förrän på installationsplatsen. 1. Ta bort förpackningen runt beredaren. 2. Sätt logotypen i hålen på beredarens framsida. 3. Markera positionerna för borrhålen på beredarens upp hängningsanordning ( Sida 15). 4. Borra hål på de markerade ställena. 5. Sätt in lämplig plugg. Beakta väggens bärförmåga 6. Rikta in upphängingsanordningen parallellt med värme aggregatet. 7. Skruva fast upphängningsanordningen med lämpliga skruvar. Beakta väggens bärförmåga Gäller vid: Monteringssätt: Beredare under värmeaggregat Skär ut isoleringsmaterialet i den undre urgröpningen på apparatens baksida. 8. Häng upp apparaten med hjälp av en annan person i upphängningsanordningen. 4.4 Montera anslutningsledningar 1. Bygg om värmeaggregatet med motsvarande tillbehör för värmedrift: Benämning Artikelnummer Distansram Rörsats Anslut fram - och returledningarna för beredaren. Gäller vid: Monteringssätt: Beredare under värmeaggregat Anslut beredarframledningen till anslutningen för bere darreturledningen ( Sida 7). Anslut beredarreturledningen till anslutningen för bere darframledningen ( Sida 7) _00 allstor Anvisningar för installation och underhåll 9

10 4 Installation Se upp! Materiella skador på grund av utträdande vätska. För högt internt tryck kan leda till otäthet i beredaren. Montera en säkerhetsventil i kallvattenled ningen. 3. Montera en säkerhetsventil i kallvattenledningen. Maximalt driftstryck: 1 MPa (10 bar) Avstånd utblåsningsledning till sifon: 20 mm 6. Anslut kallvatten - och varmvattenledningen. Gäller vid: Monteringssätt: Beredare under värmeaggregat Anslut kallvattenledningen till anslutningen med den röda markeringen ( Sida 7). Anslut varmvattenledningen till anslutningen med den blå markeringen ( Sida 7). 4.5 Montera ack.tankgivare Fara! Risk för brännskador pga. ånga eller hett vatten Vid övertryck blåses ånga eller hett vatten bort via säkerhetsventilens utblåsningsled ning. Installera en utblåsningsledning i samma storlek som utträdesöppningen på säker hetsventilen så att personer inte hamnar i riskområdet vid utblåsning av ånga eller varmt vatten. 4. Installera en utblåsningsledning. 5. Fäst utblåsningsledningen fritt över en sifon som är an sluten till utflödet Lock 2 Tankens temperaturgivare 3 Kabelgenomföring 4 Dykrör 10 Anvisningar för installation och underhåll allstor _00

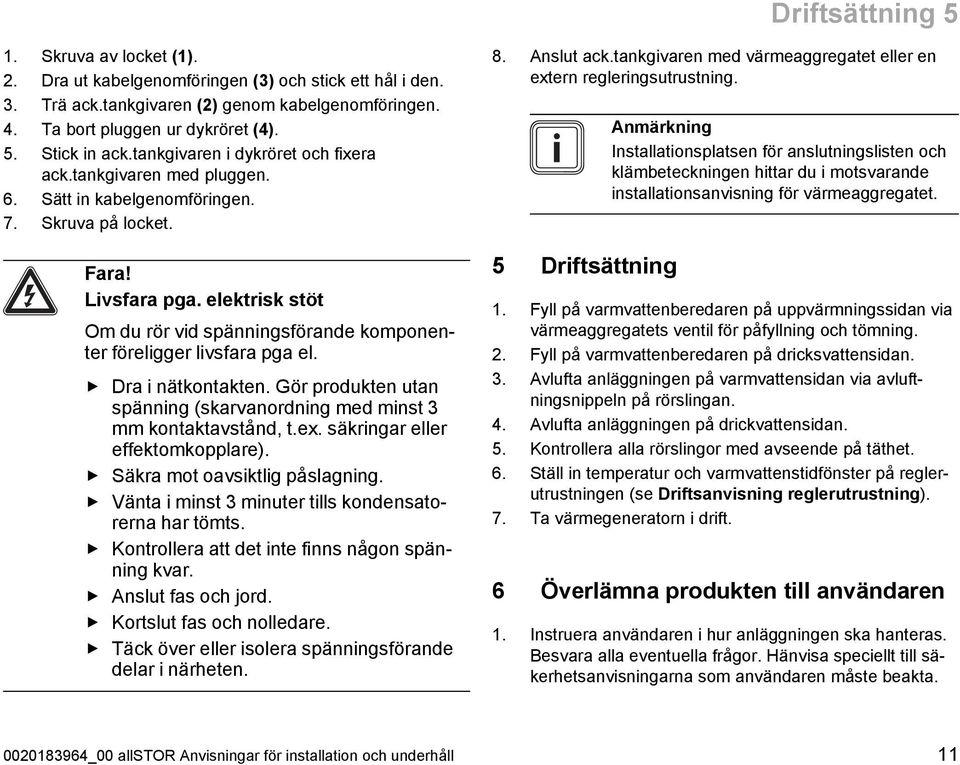

11 Driftsättning 5 1. Skruva av locket (1). 2. Dra ut kabelgenomföringen (3) och stick ett hål i den. 3. Trä ack.tankgivaren (2) genom kabelgenomföringen. 4. Ta bort pluggen ur dykröret (4). 5. Stick in ack.tankgivaren i dykröret och fixera ack.tankgivaren med pluggen. 6. Sätt in kabelgenomföringen. 7. Skruva på locket. Fara! Livsfara pga. elektrisk stöt Om du rör vid spänningsförande komponen ter föreligger livsfara pga el. Dra i nätkontakten. Gör produkten utan spänning (skarvanordning med minst 3 mm kontaktavstånd, t.ex. säkringar eller effektomkopplare). Säkra mot oavsiktlig påslagning. Vänta i minst 3 minuter tills kondensato rerna har tömts. Kontrollera att det inte finns någon spän ning kvar. Anslut fas och jord. Kortslut fas och nolledare. Täck över eller isolera spänningsförande delar i närheten. 8. Anslut ack.tankgivaren med värmeaggregatet eller en extern regleringsutrustning. 5 Driftsättning Anmärkning Installationsplatsen för anslutningslisten och klämbeteckningen hittar du i motsvarande installationsanvisning för värmeaggregatet. 1. Fyll på varmvattenberedaren på uppvärmningssidan via värmeaggregatets ventil för påfyllning och tömning. 2. Fyll på varmvattenberedaren på dricksvattensidan. 3. Avlufta anläggningen på varmvattensidan via avluft ningsnippeln på rörslingan. 4. Avlufta anläggningen på drickvattensidan. 5. Kontrollera alla rörslingor med avseende på täthet. 6. Ställ in temperatur och varmvattenstidfönster på regler utrustningen (se Driftsanvisning reglerutrustning). 7. Ta värmegeneratorn i drift. 6 Överlämna produkten till användaren 1. Instruera användaren i hur anläggningen ska hanteras. Besvara alla eventuella frågor. Hänvisa speciellt till sä kerhetsanvisningarna som användaren måste beakta _00 allstor Anvisningar för installation och underhåll 11

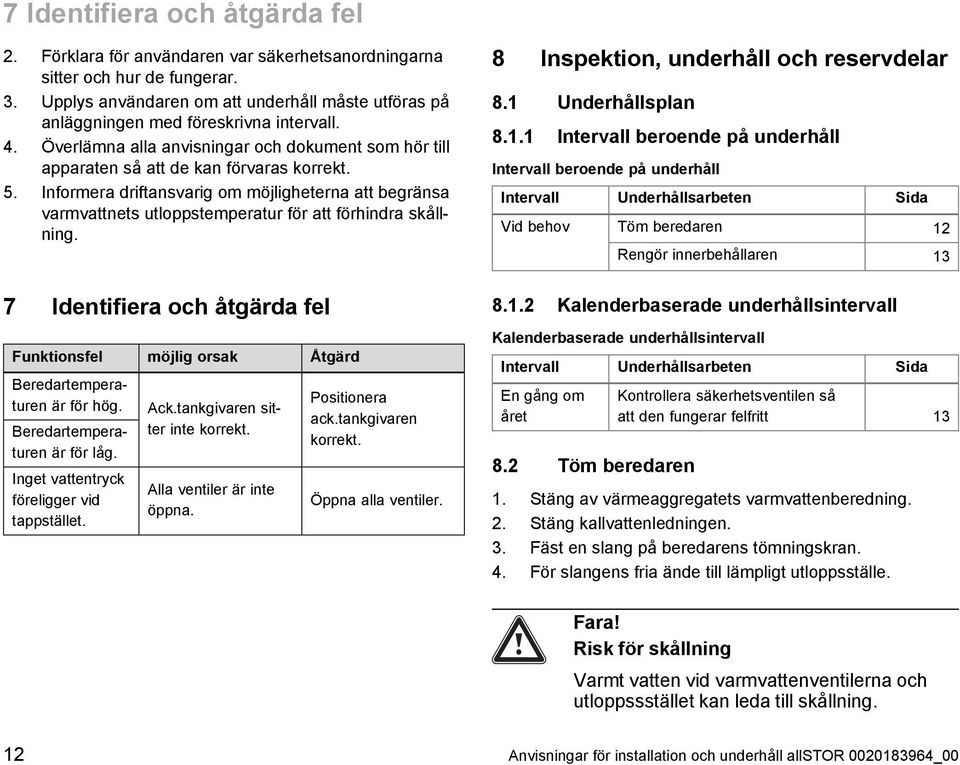

12 7 Identifiera och åtgärda fel 2. Förklara för användaren var säkerhetsanordningarna sitter och hur de fungerar. 3. Upplys användaren om att underhåll måste utföras på anläggningen med föreskrivna intervall. 4. Överlämna alla anvisningar och dokument som hör till apparaten så att de kan förvaras korrekt. 5. Informera driftansvarig om möjligheterna att begränsa varmvattnets utloppstemperatur för att förhindra skåll ning. 7 Identifiera och åtgärda fel Funktionsfel möjlig orsak Åtgärd Beredartempera turen är för hög. Beredartempera turen är för låg. Inget vattentryck föreligger vid tappstället. Ack.tankgivaren sit ter inte korrekt. Alla ventiler är inte öppna. Positionera ack.tankgivaren korrekt. Öppna alla ventiler. 8 Inspektion, underhåll och reservdelar 8.1 Underhållsplan Intervall beroende på underhåll Intervall beroende på underhåll Intervall Underhållsarbeten Sida Vid behov Töm beredaren 12 Rengör innerbehållaren Kalenderbaserade underhållsintervall Kalenderbaserade underhållsintervall Intervall Underhållsarbeten Sida En gång om året 8.2 Töm beredaren Kontrollera säkerhetsventilen så att den fungerar felfritt Stäng av värmeaggregatets varmvattenberedning. 2. Stäng kallvattenledningen. 3. Fäst en slang på beredarens tömningskran. 4. För slangens fria ände till lämpligt utloppsställe. Fara! Risk för skållning Varmt vatten vid varmvattenventilerna och utloppssstället kan leda till skållning. 12 Anvisningar för installation och underhåll allstor _00

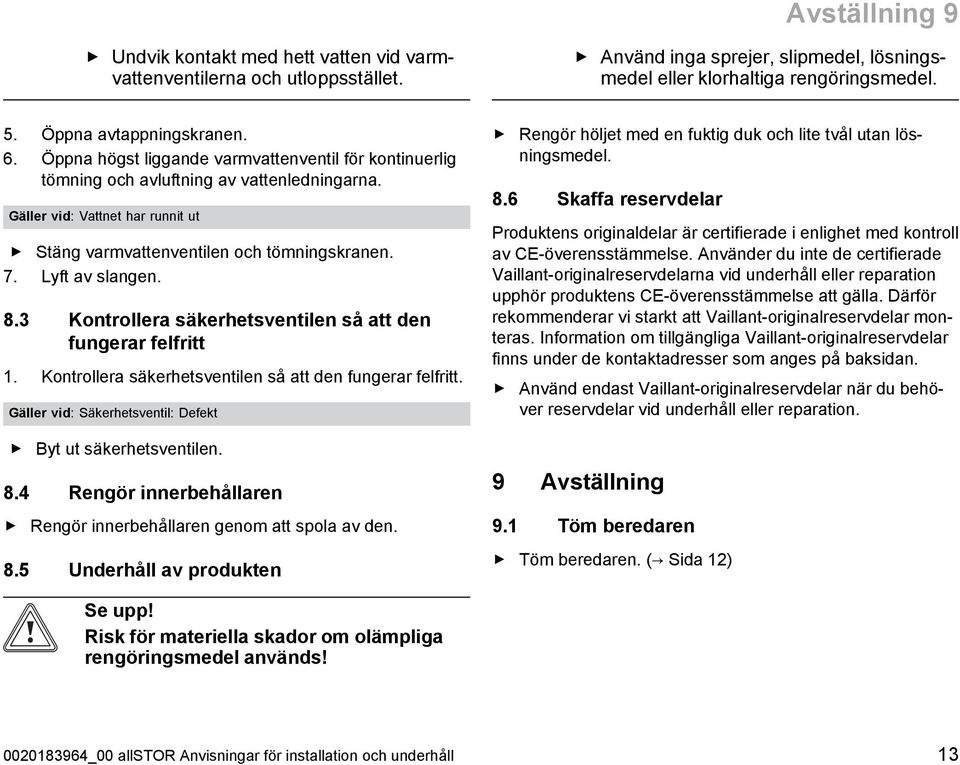

13 Avställning 9 Undvik kontakt med hett vatten vid varm vattenventilerna och utloppsstället. Använd inga sprejer, slipmedel, lösnings medel eller klorhaltiga rengöringsmedel. 5. Öppna avtappningskranen. 6. Öppna högst liggande varmvattenventil för kontinuerlig tömning och avluftning av vattenledningarna. Gäller vid: Vattnet har runnit ut Stäng varmvattenventilen och tömningskranen. 7. Lyft av slangen. 8.3 Kontrollera säkerhetsventilen så att den fungerar felfritt 1. Kontrollera säkerhetsventilen så att den fungerar felfritt. Gäller vid: Säkerhetsventil: Defekt Byt ut säkerhetsventilen. 8.4 Rengör innerbehållaren Rengör innerbehållaren genom att spola av den. 8.5 Underhåll av produkten Rengör höljet med en fuktig duk och lite tvål utan lös ningsmedel. 8.6 Skaffa reservdelar Produktens originaldelar är certifierade i enlighet med kontroll av CE -överensstämmelse. Använder du inte de certifierade Vaillant -originalreservdelarna vid underhåll eller reparation upphör produktens CE -överensstämmelse att gälla. Därför rekommenderar vi starkt att Vaillant -originalreservdelar mon teras. Information om tillgängliga Vaillant -originalreservdelar finns under de kontaktadresser som anges på baksidan. Använd endast Vaillant -originalreservdelar när du behö ver reservdelar vid underhåll eller reparation. 9 Avställning 9.1 Töm beredaren Töm beredaren. ( Sida 12) Se upp! Risk för materiella skador om olämpliga rengöringsmedel används! _00 allstor Anvisningar för installation och underhåll 13

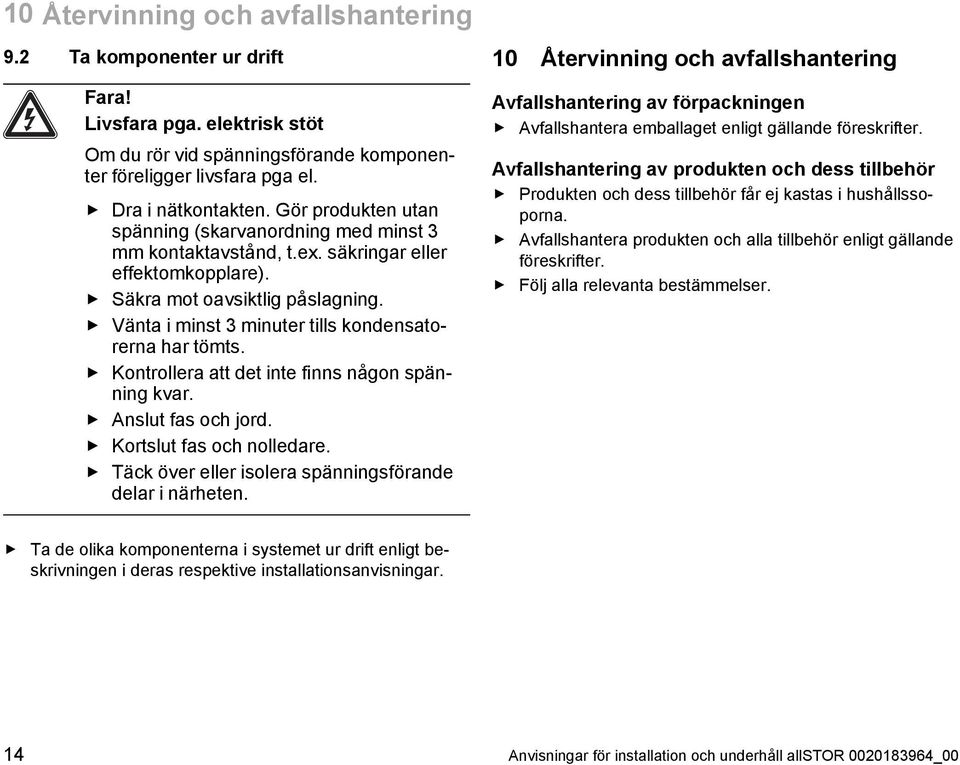

14 10 Återvinning och avfallshantering 9.2 Ta komponenter ur drift Fara! Livsfara pga. elektrisk stöt Om du rör vid spänningsförande komponen ter föreligger livsfara pga el. Dra i nätkontakten. Gör produkten utan spänning (skarvanordning med minst 3 mm kontaktavstånd, t.ex. säkringar eller effektomkopplare). Säkra mot oavsiktlig påslagning. Vänta i minst 3 minuter tills kondensato rerna har tömts. Kontrollera att det inte finns någon spän ning kvar. Anslut fas och jord. Kortslut fas och nolledare. Täck över eller isolera spänningsförande delar i närheten. 10 Återvinning och avfallshantering Avfallshantering av förpackningen Avfallshantera emballaget enligt gällande föreskrifter. Avfallshantering av produkten och dess tillbehör Produkten och dess tillbehör får ej kastas i hushållsso porna. Avfallshantera produkten och alla tillbehör enligt gällande föreskrifter. Följ alla relevanta bestämmelser. Ta de olika komponenterna i systemet ur drift enligt be skrivningen i deras respektive installationsanvisningar. 14 Anvisningar för installation och underhåll allstor _00

15 Tekniska data Tekniska data 11.1 Anslutningsmått, bredvid varandra D E G H F B C A K I J A B C D E F G H I J K _00 allstor Anvisningar för installation och underhåll 15

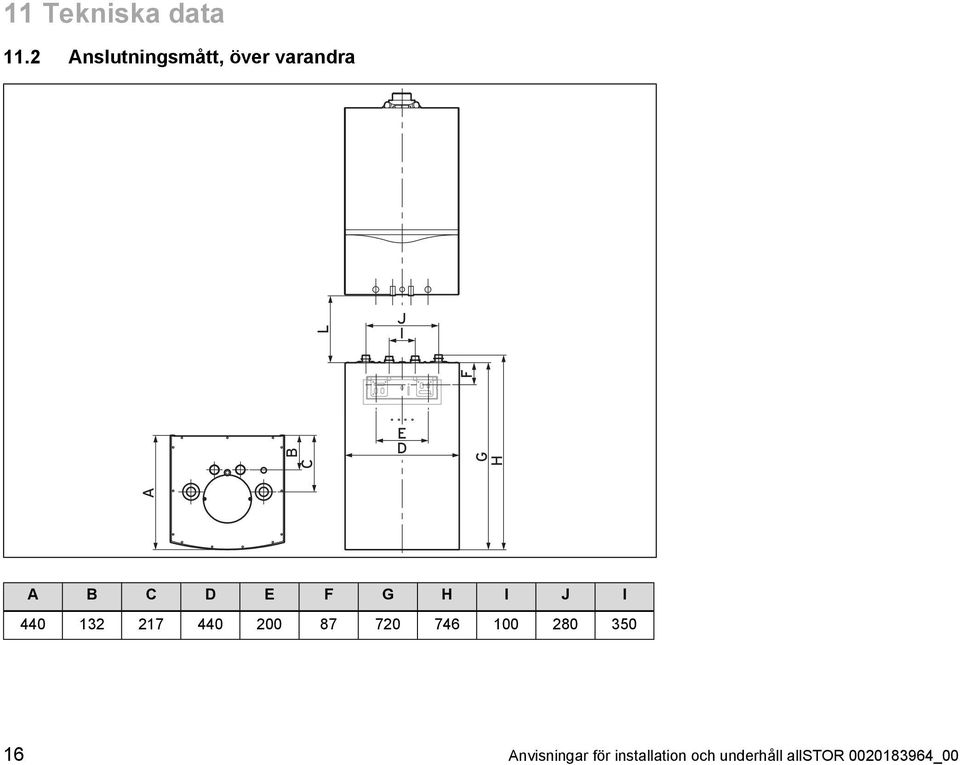

16 11 Tekniska data 11.2 Anslutningsmått, över varandra L J I B C E D A G H F A B C D E F G H I J l Anvisningar för installation och underhåll allstor _00

17 Tekniska data Tabell med tekniska data Enhet VIH Q 75 B Vikt Tomvikt kg 55 Vikt (driftklar) kg 123 Hydraulisk anslutning Kall -/varmvattenanslutning R 3/4 Framlednings - och returanslutning R 3/4 Effektdata varmvattenberedare Nettoinnehåll l 68 Innerbehållare Stål, emaljerad, med offeranod i magnesium Max. driftstryck (varmvatten) MPa (bar) 1 (10) Max. tillåten varmvattentemperatur C 85 Varmvatten konstant effekt (80 C framledningstemperatur) kw (l/h) 30,0 (738) Varmvatten konstant effekt (70 C framledningstemperatur) kw (l/h) 23,0 (566) Varmvatten konstant effekt (60 C framledningstemperatur) kw (l/h) 16,7 (411) Energiförbrukning i viloläge kwh/dygn 0,9 Effektvärde NL * (60 C beredartemperatur) Effektvärde NL * (70 C beredartemperatur) N L (60 C) 0,7 N L (70 C) 1, _00 allstor Anvisningar för installation och underhåll 17

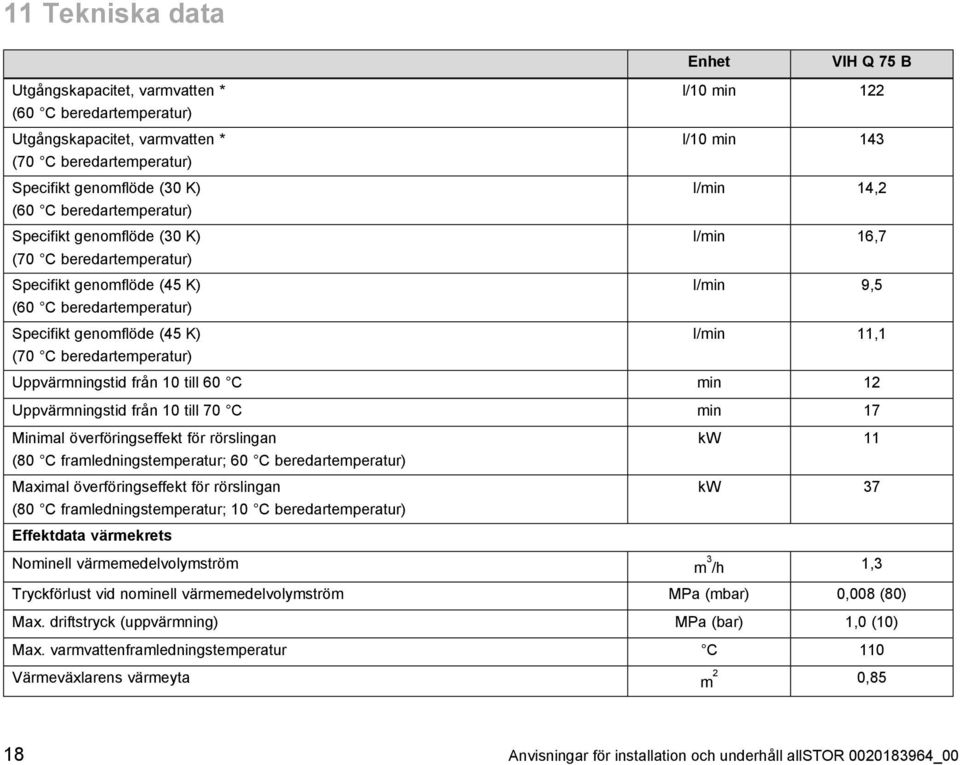

18 11 Tekniska data Enhet VIH Q 75 B Utgångskapacitet, varmvatten * l/10 min 122 (60 C beredartemperatur) Utgångskapacitet, varmvatten * l/10 min 143 (70 C beredartemperatur) Specifikt genomflöde (30 K) l/min 14,2 (60 C beredartemperatur) Specifikt genomflöde (30 K) l/min 16,7 (70 C beredartemperatur) Specifikt genomflöde (45 K) l/min 9,5 (60 C beredartemperatur) Specifikt genomflöde (45 K) l/min 11,1 (70 C beredartemperatur) Uppvärmningstid från 10 till 60 C min 12 Uppvärmningstid från 10 till 70 C min 17 Minimal överföringseffekt för rörslingan (80 C framledningstemperatur; 60 C beredartemperatur) Maximal överföringseffekt för rörslingan (80 C framledningstemperatur; 10 C beredartemperatur) Effektdata värmekrets kw 11 kw 37 Nominell värmemedelvolymström m 3 /h 1,3 Tryckförlust vid nominell värmemedelvolymström MPa (mbar) 0,008 (80) Max. driftstryck (uppvärmning) MPa (bar) 1,0 (10) Max. varmvattenframledningstemperatur C 110 Värmeväxlarens värmeyta m 2 0,85 18 Anvisningar för installation och underhåll allstor _00

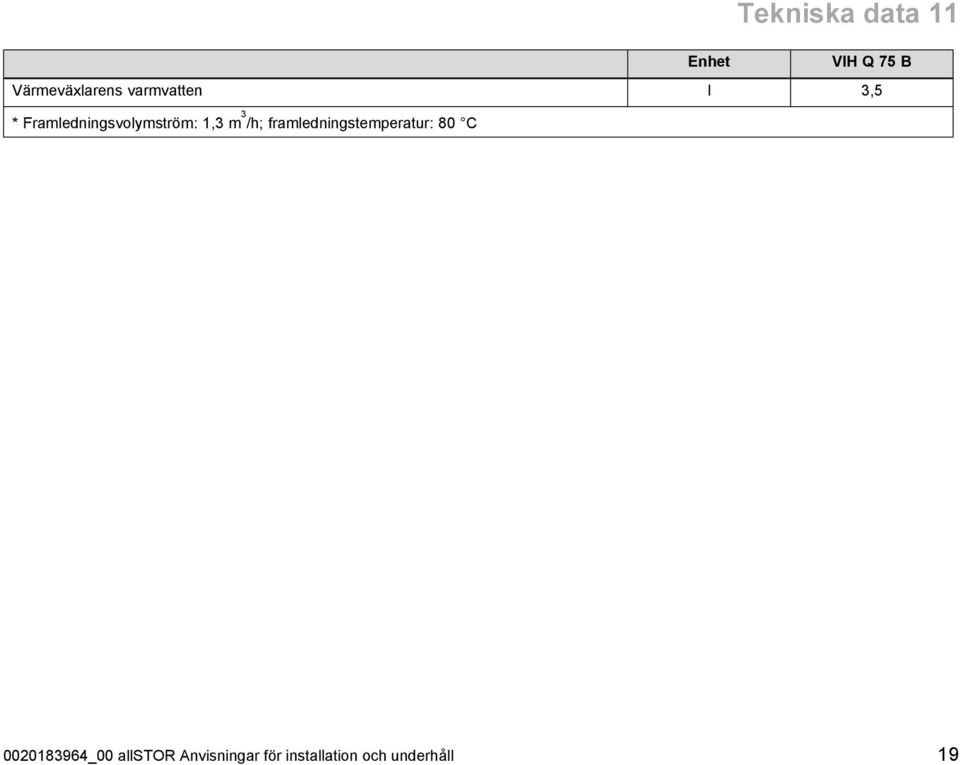

19 Tekniska data 11 Enhet VIH Q 75 B Värmeväxlarens varmvatten l 3,5 * Framledningsvolymström: 1,3 m 3 /h; framledningstemperatur: 80 C _00 allstor Anvisningar för installation och underhåll 19

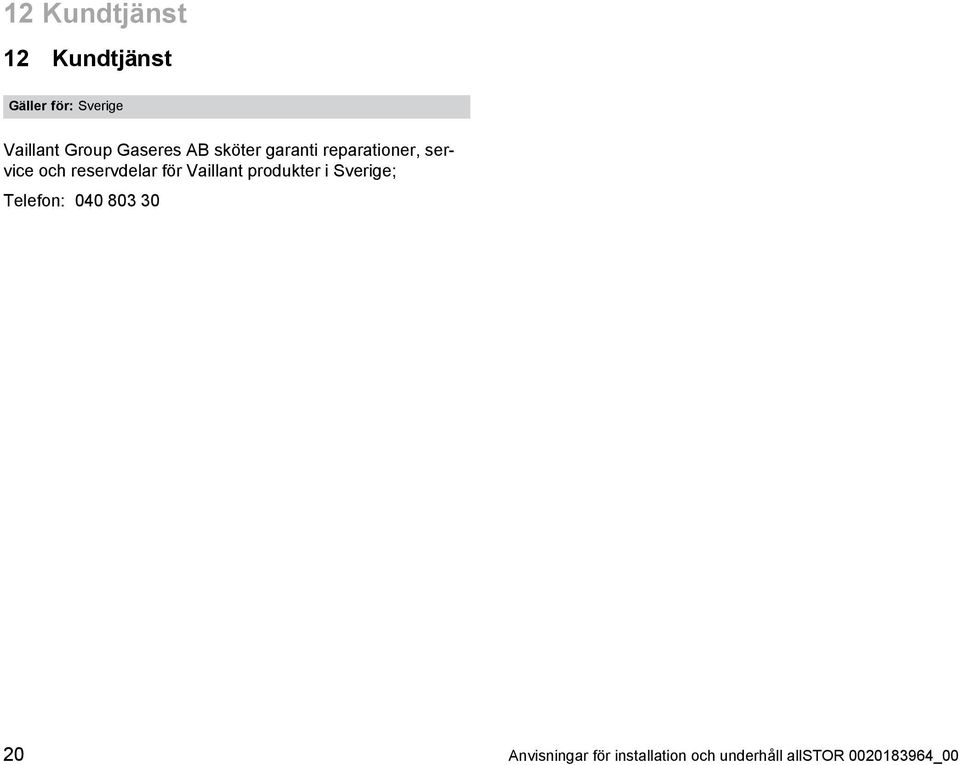

20 12 Kundtjänst 12 Kundtjänst Gäller för: Sverige Vaillant Group Gaseres AB sköter garanti reparationer, ser vice och reservdelar för Vaillant produkter i Sverige; Telefon: Anvisningar för installation och underhåll allstor _00
