1 Installationsanvisning För installatörer Installationsanvisning VR 900 Kommunikationsenhet SE Utgivare/tillverkare Vaillant GmbH Berghauser Str. 40 D Remscheid Telefon Telefax info@vaillant.de

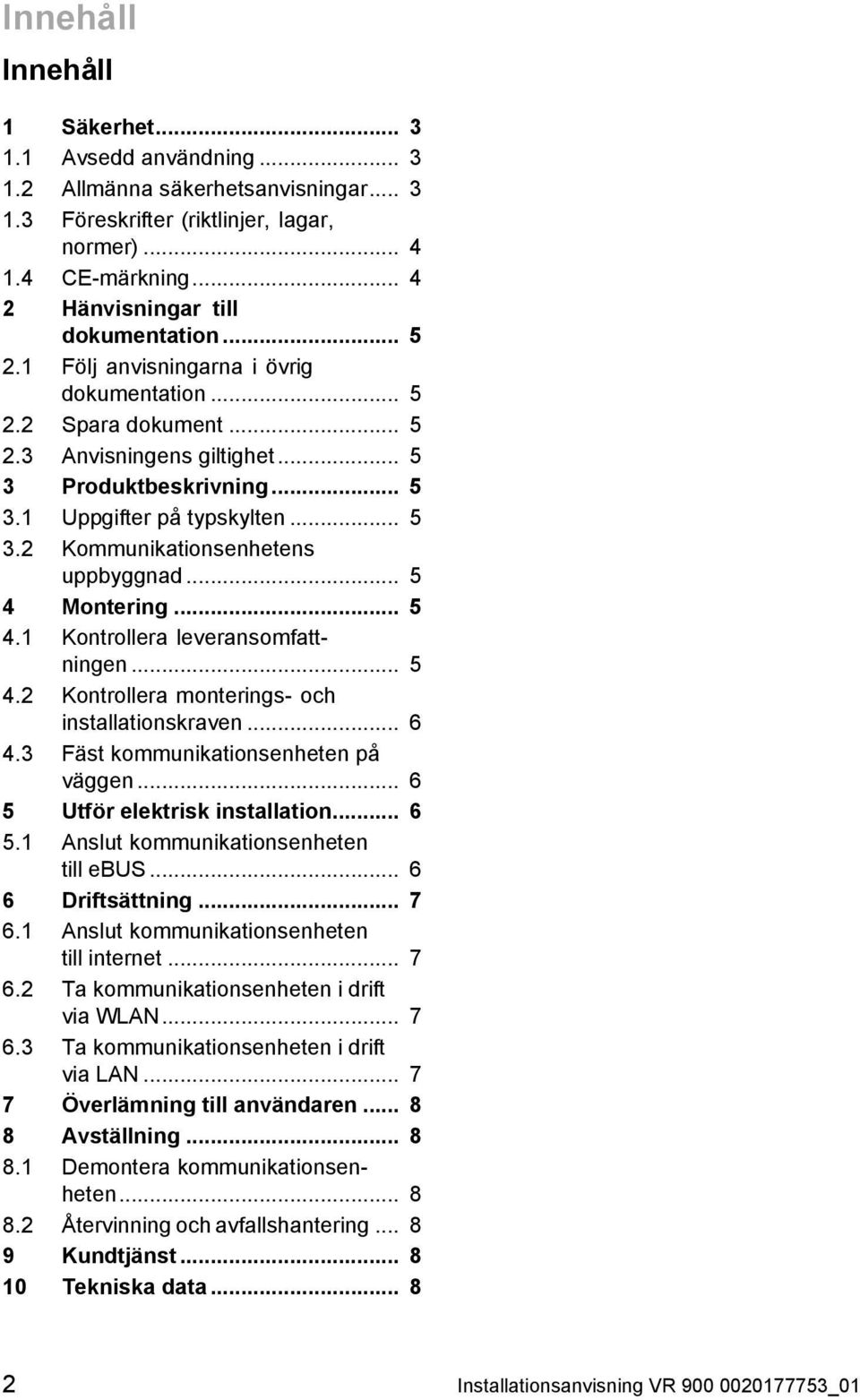

2 Innehåll Innehåll 1 Säkerhet Avsedd användning Allmänna säkerhetsanvisningar Föreskrifter (riktlinjer, lagar, normer) CE -märkning Hänvisningar till dokumentation Följ anvisningarna i övrig dokumentation Spara dokument Anvisningens giltighet Produktbeskrivning Uppgifter på typskylten Kommunikationsenhetens uppbyggnad Montering Kontrollera leveransomfatt ningen Kontrollera monterings - och installationskraven Fäst kommunikationsenheten på väggen Utför elektrisk installation Anslut kommunikationsenheten till ebus Driftsättning Anslut kommunikationsenheten till internet Ta kommunikationsenheten i drift via WLAN Ta kommunikationsenheten i drift via LAN Överlämning till användaren Avställning Demontera kommunikationsen heten Återvinning och avfallshantering Kundtjänst Tekniska data Installationsanvisning VR _01

3 Säkerhet 1 1 Säkerhet 1.1 Avsedd användning Vid olämplig eller ej avsedd an vändning kan fara för hälsa och liv hos användare eller tredje part uppstå, liksom skador på produkten och andra materiella värden. Kommunikationsenheten VR 900 används för styrning av systemet. Kommunika tionsenheten används via en bredbandsanslutning (DSL) eller en WLAN -USB -stick i kombination med en router. Avsedd användning innefattar: att bifogade drift -, installa tions - och underhållsanvis ningar för produkten och an läggningens övriga kompo nenter följs att alla besiktnings - och un derhållsvillkor som anges i anvisningarna uppfylls. Denna produkt får användas av barn över 8 år samt av perso ner som har fysiska, sensoriska eller mentala funktionshinder eller saknar erfarenhet och kun skap, förutsatt att de står under uppsikt eller instruerats i hur produkten används på ett sä kert sätt och förstår vilka faror den kan medföra. Barn får inte leka med produkten. Rengöring eller användarunderhåll får inte utföras av barn utan uppsikt av någon vuxen. All användning utom sådan som beskrivs i dessa anvisningar el ler som utgår från sådan gäller som ej avsedd användning. All direkt kommersiell och industri ell användning gäller också som ej avsedd användning. Obs! Missbruk är ej tillåtet. 1.2 Allmänna säkerhetsanvisningar Fara på grund av otillräckliga kvalifikationer Montering och demontering, installation, idrifttagning, under håll, reparation och urdrifttag ning får bara utföras av instal latörer, som har en tillräcklig kvalificering, som beakta alla medföljande anvisningar, ar betar enligt moderna tekniska standarder och som beakta alla gällande riktlinjer, normer, lagar och andra föreskrifter Livsfara pga. elektrisk stöt Använd inga skadade nätan slutningskablar eller nätstick kontakter och inga lösa uttag. Hantera inte nätanslutnings kabeln med fuktiga händer _01 VR 900 Installationsanvisning 3

4 1 Säkerhet och dra inte i nätanslutnings kabeln för att dra ur kontak ten. Knäck inte nätanslutningska beln. 1.3 Föreskrifter (riktlinjer, lagar, normer) Krav på ledningarna Använd vanliga ledningar vid kabeldragningen. Dra Bus -ledningar, som är längre än 10 m separat. Krav på ledningarna Lågspänningsledning (bus-ledning) längd Lågspänningsledning (bus-ledning) tvärsnitt Ethernetledning (LAN) USB-kabellängd 125 m 0,75 mm² Min. kat cm Räddningsverket Arbetsmiljöverket 1.4 CE-märkning CE -märkningen dokumente rar att produkten i enlighet med typskylten uppfyller de grund läggande krav som ställs av tillämpliga direktiv. Försäkran om överensstäm melse finns hos tillverkaren Föreskrifter (riktlinjer, lagar, normer) Genom att anlita en auktorise rad installatör blir man försäkrad om att alla, vid installationstill fället gällande föreskrifter, regler och direktiv efterföljs. Bland föerskrifter, regler och direktiv vill vi, bland annat, hän visa till: EGN Boverkets regler Gasdistributörens direktiv Eldistributörens direktiv 4 Installationsanvisning VR _01

5 Hänvisningar till dokumentation 2 2 Hänvisningar till dokumentation 3.2 Kommunikationsenhetens uppbyggnad 2.1 Följ anvisningarna i övrig dokumentation Följ alltid de driftinstruktioner och instal lationsanvisningar som medföljer syste mets komponenter. 2.2 Spara dokument Lämna över denna anvisning och all övrig dokumentation till användaren Anvisningens giltighet Denna anvisning gäller endast för: Artikelnummer produkt VR Produktbeskrivning 3.1 Uppgifter på typskylten Uppgift på typskylten VR 900 V A N8 Betydelse Kap. CE märkning Kap. Återvin ning och kasse ring Produktbeteck ning Nätspänning Strömförbrukning Kapslings klass/skyddsklass Streckkod med serienummer, 7:e till 16:e siffran utgör artikelnum ret 1 Väggfäste 2 BUS (anslutning till värmeappara ter) 3 PWR (anslutning nätdel) 4 Montering LAN (nätverksan slutning) 5 Lysdiod 6 USB (anslutning WLAN -USB -stick) 7 Reset -knapp 4.1 Kontrollera leveransomfattningen Kontrollera att alla delar finns med. Antal Beteckning 1 Kommunikationsenhet 1 Påse med skruvar och pluggar 1 Bonuskort 1 ID -kort 1 Nätanslutningskabel med nät kontakt 1 Ethernet -kabel (2 m) _01 VR 900 Installationsanvisning 5

6 5 Utför elektrisk installation 4.2 Kontrollera monterings- och installationskraven 1. Beakta måtten för kommunikationsen heten vid val av installationsplats. Tekniska data ( Sida 8) 2. Kontrollera om bredbandsanslutningen (DSL) som krävs finns tillgänglig. 4.3 Fäst kommunikationsenheten på väggen 5 Utför elektrisk installation Anslut endast ebus -ledningen till Bus systemet via gränssnitt ( Sida 4), som är märkta med BUS eller ebus. 5.1 Anslut kommunikationsenheten till ebus Anslut kommunikationsenheten till värmegeneratorn 1. Fäst vägghållaren i väggen på det sätt som visas på bilden. Anslut kommunikationsenheten (in sticksplats BUS) med värmegeneratorn (BUS -anslutning) via två ledningar Anslut kommunikationsenheten till den oberoende värmegeneratorn VR 900 ebus VR 38 VR Sätt på kommunikationsenheten på vägghållaren på det sätt som visas på bilden. 1. Installera Bus -kopplarna VR Upprätta en busanslutning mellan alla buskopplare. 3. Anslut kommunikationsenheten till en bus -ledningen. 4. Anslut ebus -nätdelen VR 38 till buss ledningen. 6 Installationsanvisning VR _01

7 Driftsättning 6 5. Ställ in Bus -kopplarnas adresser via adressinställaren ( installationsanvis ning VR 32) Anslut kommunikationsenheten till systemregleraren för kaskad Upprätta WLAN-anslutningen Anmärkning Informationer om godkända WLAN -USB -sticks får du hos kundtjänst. Gäller vid: WLAN -USB -stick (tillbehör) finns Anslut WLAN -USB -stick till kommuni kationsenhetens USB -anslutning. 6.2 Ta kommunikationsenheten i drift via WLAN VR 900 ebus VR Installera Bus -kopplarna VR Installera systemregleraren. 3. Upprätta en busanslutning mellan alla buskopplare. 4. Anslut kommunikationsenheten och systemregleraren till busledningen. 5. Ställ in Bus -kopplarnas adresser via adressinställaren ( installationsanvis ning VR 32). 6 Driftsättning 6.1 Anslut kommunikationsenheten till internet Upprätta LAN-anslutning Anslut Ethernet -kabeln till kommnunika tionsenheten (anslutning LAN) och en anslutning i det lokala nätverket (t.ex. router). Gäller vid: WLAN -USB -stick ansluten Stick in nätanslutningskabeln i kommu nikationsenheten (anslutning PWR) och nätkontakten i ett uttag. Konnektiviteten kontrolleras. Se till att den driftsansvarige laddar ner den tillhörande applikationen i App Store /Google play till sin Smartphone/Tablet. Se till att den driftsansvarige startar applikationen med sin Smartphone/ Tablet. Se till att den driftsansvarige följer an visningarna i applikationen. 6.3 Ta kommunikationsenheten i drift via LAN 1. Stick in nätanslutningskabeln i kom munikationsenheten (anslutning PWR) och nätkontakten i ett uttag. 2. Kontrollera med hjälp av LED:n om det finns en nätverksanslutning. 1 / 2 Lysdiod: gul (ingen anslutning) Informera den driftsansvarige om att routerkonfigurationen måste anpas sas. 2 / 2 Lysdiod: blå Det finns en nätverksanslutning. 3. Se till att den driftsansvarige laddar ner den tillhörande applikationen _01 VR 900 Installationsanvisning 7

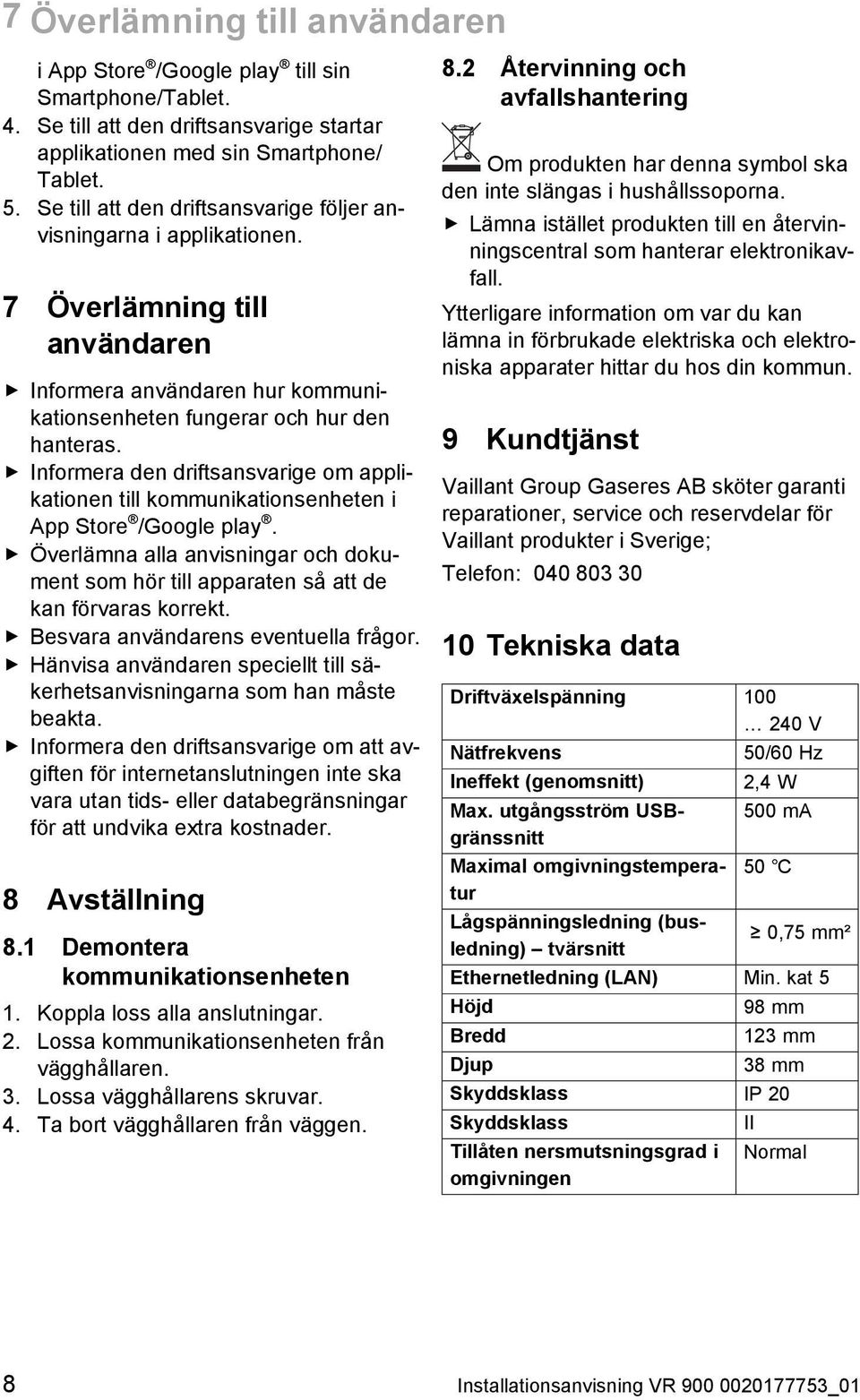

8 7 Överlämning till användaren i App Store /Google play till sin Smartphone/Tablet. 4. Se till att den driftsansvarige startar applikationen med sin Smartphone/ Tablet. 5. Se till att den driftsansvarige följer an visningarna i applikationen. 7 Överlämning till användaren Informera användaren hur kommuni kationsenheten fungerar och hur den hanteras. Informera den driftsansvarige om appli kationen till kommunikationsenheten i App Store /Google play. Överlämna alla anvisningar och doku ment som hör till apparaten så att de kan förvaras korrekt. Besvara användarens eventuella frågor. Hänvisa användaren speciellt till sä kerhetsanvisningarna som han måste beakta. Informera den driftsansvarige om att av giften för internetanslutningen inte ska vara utan tids - eller databegränsningar för att undvika extra kostnader. 8 Avställning 8.1 Demontera kommunikationsenheten 1. Koppla loss alla anslutningar. 2. Lossa kommunikationsenheten från vägghållaren. 3. Lossa vägghållarens skruvar. 4. Ta bort vägghållaren från väggen. 8.2 Återvinning och avfallshantering Om produkten har denna symbol ska den inte slängas i hushållssoporna. Lämna istället produkten till en återvin ningscentral som hanterar elektronikav fall. Ytterligare information om var du kan lämna in förbrukade elektriska och elektro niska apparater hittar du hos din kommun. 9 Kundtjänst Vaillant Group Gaseres AB sköter garanti reparationer, service och reservdelar för Vaillant produkter i Sverige; Telefon: Tekniska data Driftväxelspänning V Nätfrekvens Ineffekt (genomsnitt) Max. utgångsström USBgränssnitt Maximal omgivningstemperatur Lågspänningsledning (busledning) tvärsnitt 50/60 Hz 2,4 W 500 ma 50 0,75 mm² Ethernetledning (LAN) Min. kat 5 Höjd Bredd Djup 98 mm 123 mm 38 mm Skyddsklass IP 20 Skyddsklass Tillåten nersmutsningsgrad i omgivningen II Normal 8 Installationsanvisning VR _01

9

10

11

12 _ Vaillant Group Gaseres AB Norra Ellenborgsgatan 4 S Svedala Telefon Telefax info@vaillant.se Dessa anvisningar, eller delar av dem, skyddas av upphovsrätten och får inte mångfaldigas eller distribue - ras utan skriftligt godkännande från tillverkaren.
