1 Allt i ett nätverk för bostäder Triple Play System Katalog 2011

2 Presentation P80721 Distribuera bredband (Internet), TV och telefoni i ett och samma system Huvudenheten i LexCom Home Perfomance systemet tar emot inkommande signaler som telefoni, TV och bredband och distribuerar dessa samtidigt till alla nätverksuttag i fastigheten. - TV och radio (47-862Mhz) - Telefoni - Bredbandsapplikationer upp till 100Mbit/s Signalerna distribueras i en nätverkskabel som termineras i en RJ45 kontakt i nätverksuttaget. Performance systemet ger dig unika möjligheter att anpassa din anläggning efter behov. P92071 Performance huvudenhet P85661 Enkel installation Performance huvudenhet är redo för installation. Standardinställningar är utförda på fabrik. Självklart kan du finjustera Performance systemet med ett testinstrument. Testinstrumentet hjälper dig att justera systemet till relevanta internationella TV signal standarder. Testinstrumentet säkerställer också att installationen är korrekt utförd och ger en garanti för en säker funktion för tjänsteleverantör och användare. I huvudenheten termineras installationskabeln med ett universalverktyg (LSA), vilket ger en snabb installation och minimerar behovet av patchkoppling för användaren. P85662 Uppgraderingsbar Performance systemet uppfyller kraven för det vanligaste nätverksprotokollet: Ethernet TCP/IP. Systemet har ett öppet gränsnitt för applikationer som (IP TV, IP telefoni, analog och digital TV mottagning etc.), vilket ger användaren ett system anpassat för framtiden. En standardlösning med en Performance huvudenhet ger upp till 8 nätverksuttag. Med trippleplay splittern blir varje uttag ett mediauttag med full access till tre samtidiga funktioner: TV, tele och data. Om behov finns av flera uttag parallellkopplas ytterligare en enhet. P93706 Triple play splitter

3 P93707 Snygg och funktionell integration Performance huvudenhet har en funktionell design som enkelt kan integreras i bostaden tack vare: - Sitt begränsade utrymmesbehov - Fäste för montage på DIN skena gör det möjligt att installera enheten i många typer av kapslingar och mediaskåp - Fäste för montering på vägg eller annat horisontalt installations sätt. En tilltalande design gör att Performance triple play splittern passar in i all rum tillsammans med övrig hemelektronik. Användarvänlighet - Minimal patchkoppling: När huvudenheten är ansluten till telefonlinje, kabel eller marksänd TV och bredbandets dataswitch, får användaren full tillgänglighet till alla tjänster i nätverksuttagen. P Anslut enkelt radio eller TV utrustning, telefoner och nätverksenheter med aktuell anslutningskabel till någon av de 8 nätverksuttagen. - För större tillgänglighet ansluts trippleplay splittern till nätverksuttaget. Ur splitterns utgångar för TV, tele och data erbjuds då alla tre funktionerna samtidigt. P93723 Triple play splitter

4 Hemnätverk Produkter Huvudenhet P P92075 Splitter P93702 P93701 Anslutningskabel P92075 Performance, Huvudenhet Distribution av TV, Tele och data signaler - 2 analoga telefonlinje anslutningar RJ11 - Säkerhets port RJ31X - 8 dataportar RJ45 STP, 10, 100 Base T - Förstärkning framrikning: -5 / +15 db - Tilt (equalizer): +/- 6 db - Spänningsmatning: 12 Vdc - Dimension: 250 x 160 x 40 mm - Vikt: 500 g Huvudenhet E Stackningskabel 0,3m E Performance, Triple play splitter Fördelar TV, Tele och Data signaler till tre utgångar Splitter + 4 anslutningskablar E Splitter E Anslutningskabel till splitter, 2 m svart E Anslutningskabel telefon, 2 m svart E Anslutningskabel R/TV, 2 m svart E Plug and play produkt för slutkund - 1x RJ45 ingång från nätverksuttaget i väggen - 3x RJ45 utgångar för TV/tele och datautrustning - Produkten finns som separat produkt utan kablar eller som kitt med 4 kablar - Anslutningskablarna är svarta Performance, Anslutningskabel R/TV Anslutningskabel mellan nätverksuttag och Radio TV enhet E Anslutningskabel för R/TV/med IEC kontakt (hane) till RJ45 STP. - Flamskyddad PVC kabel, svart - Inbyggd balun i RJ45 pluggen - IEC adapter (Hona-Hona) för anslutning till radio. - Längd 2 meter P85669 Performance, anslutningskabel tele Anslutningskabel mellan nätverksuttag och telefonutrustning. 2 m E m E RJ11 / RJ45 oskärmad - Grå PVC kabel - RJ45 plugg med dragavlastning - Finns i två längder 2 och 5 meter P91010 Performance, Anslutningskabel data Anslutningskabel mellan nätverksuttag och nätverksenhet. (Data) 0.5 m E m E m E m E m E RJ45 till RJ45 kabel, skärmad. - Kategori 5 PVC kabel, grå - RJ45 plugg med dragavlastning - 2 pars kabel där stift 1,2 och 3,6 är anslutna i RJ 45 plugg - Levereras i 5 längder: 0.5, 1, 2, 3 och 5 meter B P95021 P95020 P95037 Performance, Apollo II tillbehör Täckplåt för Apollo II UNI centraler, 14 och 24 tum Täckplåt Apollo II E Distributionscentral Apollo II UNI 14 tum E Distributionscentral Apollo II UNI 22 tum E Apollo II DIN skena E

5 Hemnätverk Produkter Installationskabel P85678 Nätverksjack P59890 Tillbehör P Performance, S/FTP installationskabel Installationskabel 120 m E par med individuell parskärming S/FTP - Widebandkabel - Vit (RAL 9010), LSFROH - Internationell förgkodning enligt EIA/TIA , 100 Base T; RF signaler upp till 862 MHz - Impedance: 100 Ω balanserad - Levereras i box på 120 m eller 300 m på trumma 300 m E Performance, STP jack RJ45 jack för Performance uttag E Skärmat modularjack RJ45 - Verktygslöst terminering, (kräver inga specialverktyg) - Internationell färg kodning enligt EIA/TIA Kategori 6 (ISO 11801, EN ) - DPM Performance, Stackningskabel Stackningskabel för sammankoppling av ytterligare en huvudenhet E RJ11 / RJ45 oskärmad - PVC kabel, svart - RJ45 plug med dragavlastning - Längd 1 meter P P Performance, ADSL master filter ADSL Masterfilter E RJ11-RJ11 kabel 0.3m E ADSL filter linje in (RJ11), DSL ut (RJ45), Telefon ut (RJ11) - Telefonkabel 0,3m (anslutning mellan ADSL filter och Performance huvudenhet) P85655 Performance, Verktygskit Verktygskittet innehåller ett antal anpassade verktyg för installation E kabelskalare - 1 LSA verktyg - 1 spårskruvmejsel för gain justering - 1 kryssmejsel för allmän montering - 1 fastnyckel för F-kontakter Testutrustning och tillbehör P93717 P93726 Performance, Test kit Test kit E Test remote- enhet E För test och verifikation efter installation av Performance systemet. - Kontrollerar wiremap (kopplingsbild och kortslutning). - Strömförsörjs av Performance huvudenhet - LCD display med meny och 4 knappar - Enligt TV standard EN Levereras i en väska P93740 Ethernetswitch Ethernet Switch 10/100 base-t 8 ports E Ethernet Switch 10/100 base-t 8 ports. Dimension 139x66x22 mm, strömförsörjning och LED dioder

6 Hemnätverk Installationsexempel Standard konfiguration med egen antenn Möjlighet i varje nätverksuttag: - Anslutning till egen antenn (marksänd TV) - Val av telefonlinje, 1 eller 2 - Anslutning till lokalt datanätverk - Möjlighet att ansluta triple play splitter. Funktion Inkommande antennsignal är ansluten till Performance enhetens antenningång. Antennsignalen finns sedan tillgänglig i nätverkets alla RJ45 uttag. En analog telelinje alternativt en analog linje från en IP telefoni konverter ansluts till någon av enhetens två tele ingångar. Telesignalen finns tillgänglig i nätverkets alla RJ45 uttag. När två telelinjer finns anslutna till enheten väljs önskad linje i respektive uttag med hjälp av en omkopplare. Enhetens 8 data portar är anslutna till extern Router/Switch för sammankoppling av datorenheter i ett lokalt nätverk. Med en Triple Play Splitter kan alla tre funktionerna fås samtidigt i ett uttag. P93721 Kabel TV med bredbandsmöjlighet Möjlighet i varje nätverksuttag: - Anslutning till kabel TV - Val av telefonlinje 1 eller 2 - Anslutning till datanätverk (Internet), 8 ingångar från extern Router /Switch - Möjligt att ansluta triple play splitter för samtidig tillgång till alla tre funktionerna (TV, tele och data). P93722 Funktion Med kabel TV signalen överförs också bredbandsfunktionen. Från Performance enhetens RF data port tas signalen ut till operatörens kabel TV modem. Modemet gör om signalen till vanligt bredband (Ethernet). Bredbandet kopplas till en extern Router/Switch för att kunna spridas till flera datorer i nätverket, via dataingångarna på Performance enheten. Ur kabel TV modemet interna IP telekonverter fås upp till två analoga telefonlinjer, som ansluts till enhetens två tele ingångar. Med hjälp av en omkopplare väljs önskat telefonnummer i respektive uttag. Med Triple Play splittern ges möjligheten att ta ut alla tre funktionerna samtidigt i ett och samma RJ45 uttag.

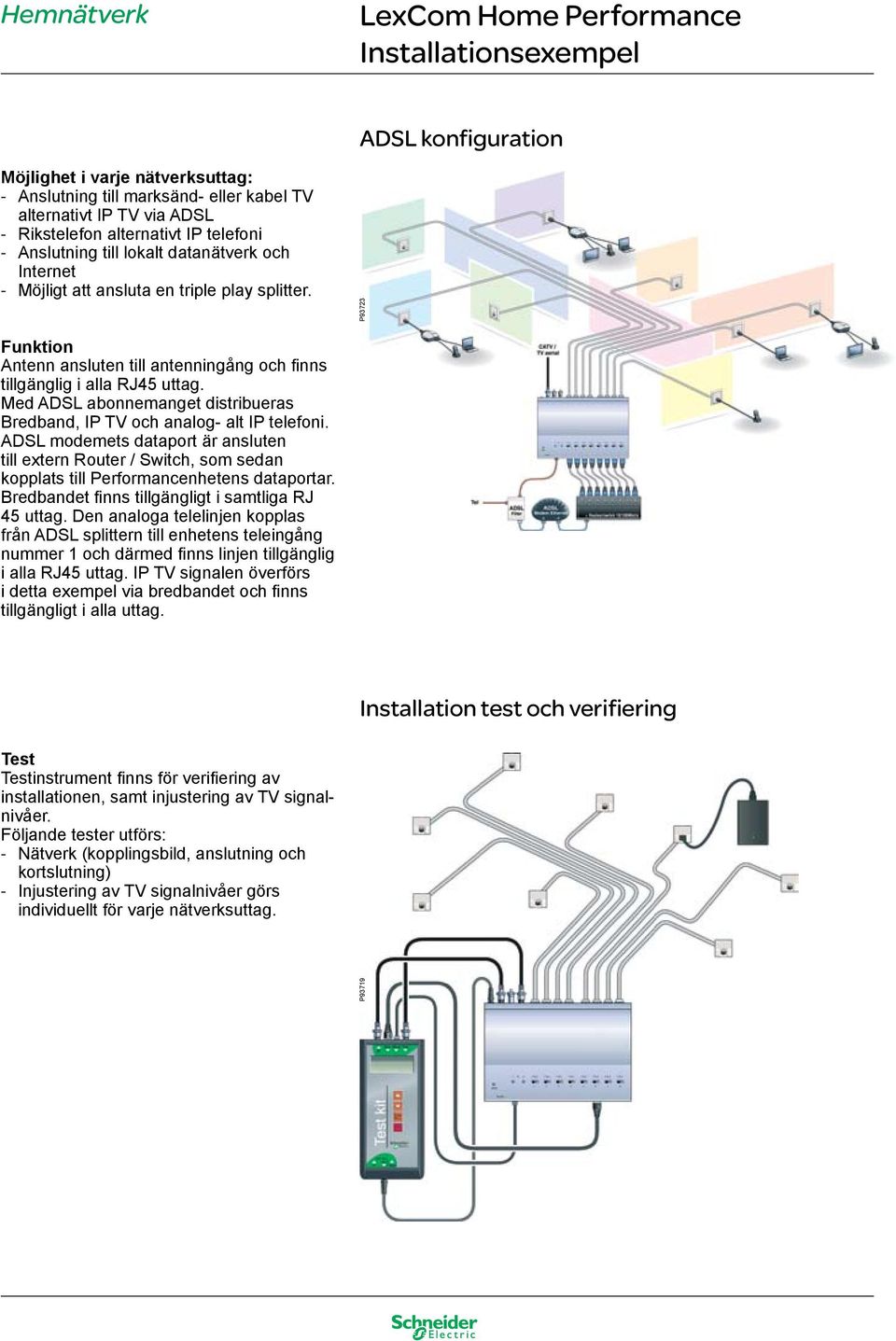

7 Hemnätverk Installationsexempel ADSL konfiguration Möjlighet i varje nätverksuttag: - Anslutning till marksänd- eller kabel TV alternativt IP TV via ADSL - Rikstelefon alternativt IP telefoni - Anslutning till lokalt datanätverk och Internet - Möjligt att ansluta en triple play splitter. P93723 Funktion Antenn ansluten till antenningång och finns tillgänglig i alla RJ45 uttag. Med ADSL abonnemanget distribueras Bredband, IP TV och analog- alt IP telefoni. ADSL modemets dataport är ansluten till extern Router / Switch, som sedan kopplats till Performancenhetens dataportar. Bredbandet finns tillgängligt i samtliga RJ 45 uttag. Den analoga telelinjen kopplas från ADSL splittern till enhetens teleingång nummer 1 och därmed finns linjen tillgänglig i alla RJ45 uttag. IP TV signalen överförs i detta exempel via bredbandet och finns tillgängligt i alla uttag. Installation test och verifiering Test Testinstrument finns för verifiering av installationen, samt injustering av TV signalnivåer. Följande tester utförs: - Nätverk (kopplingsbild, anslutning och kortslutning) - Injustering av TV signalnivåer görs individuellt för varje nätverksuttag. P93719

8 Schneider Electric Sverige AB Schneider Electric Sverige AB Eskilstunavägen Nyköping Sverige Tel: Schneider Electric, MK0217 Februari 2011
