1 Kommunikation och Automation STRI Kraftsystemsdagen Ludvika

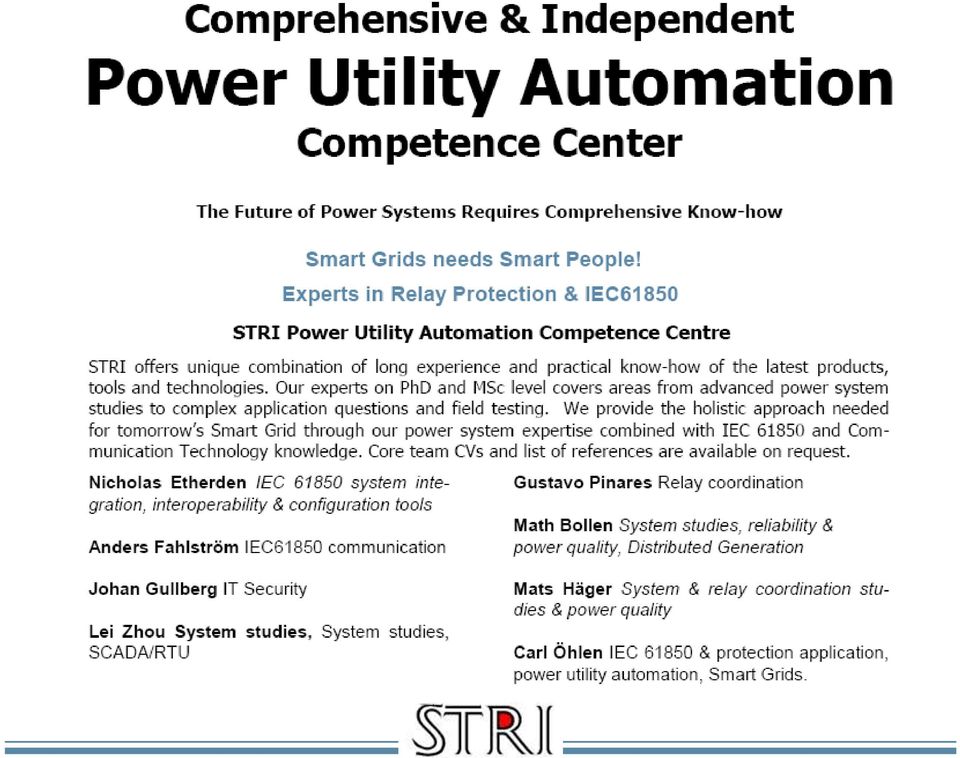

2 SU- Power Utility Automation (Skydd och Automation) Tjänster: Tjänster inom IAT/FAT/ SAT Tjänster inom IEC61850 och IEC inkluderande kundsupport, test, dokumentation, verktyg, specifikationer och kundutbildningar. Tjänster för tillämpningar inom Process bus IT säkerhet Smart Grid interoperabilitet

3

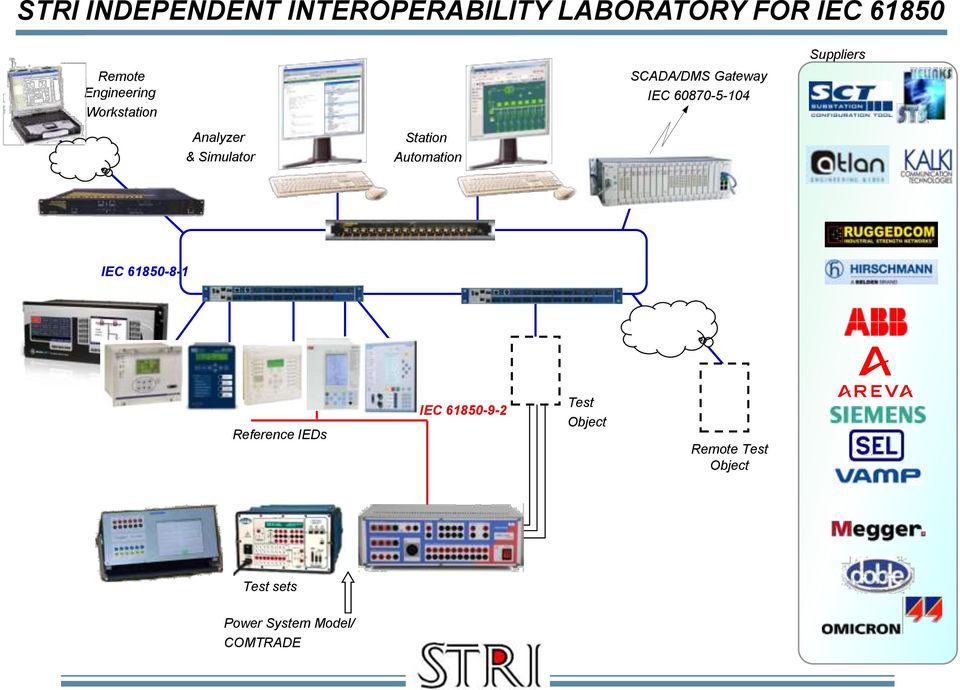

4 STRI INDEPENDENT INTEROPERABILITY LABORATORY FOR IEC Remote Engineering Workstation Analyzer & Simulator Station Automation SCADA/DMS Gateway IEC Suppliers IEC Reference IEDs IEC Test Object Remote Test Object Test sets Power System Model/ COMTRADE

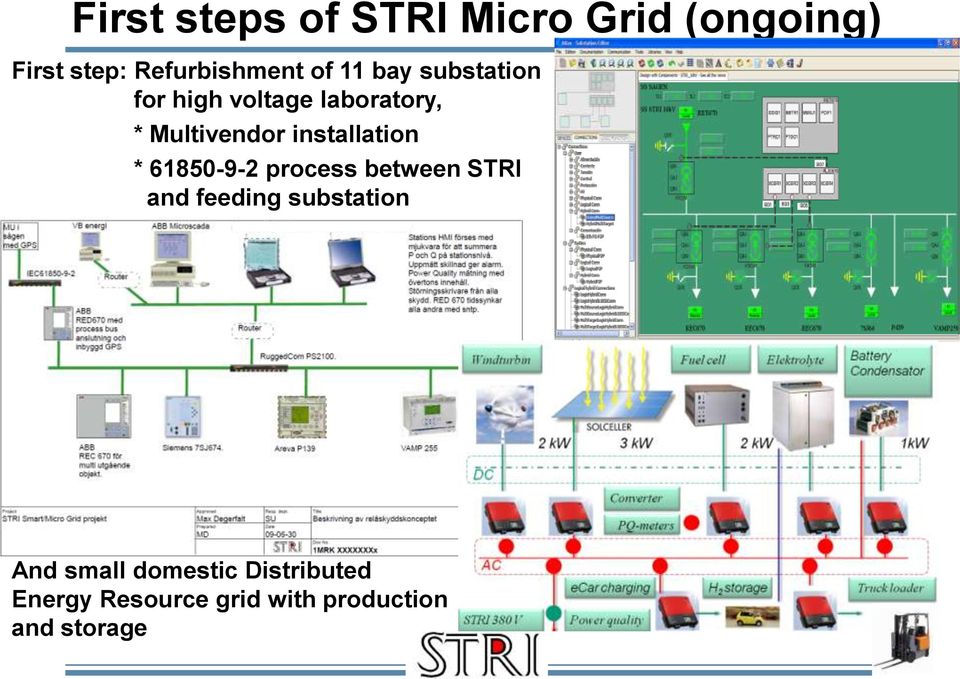

5 First steps of STRI Micro Grid (ongoing) First step: Refurbishment of 11 bay substation for high voltage laboratory, * Multivendor installation * process between STRI and feeding substation And small domestic Distributed Energy Resource grid with production and storage

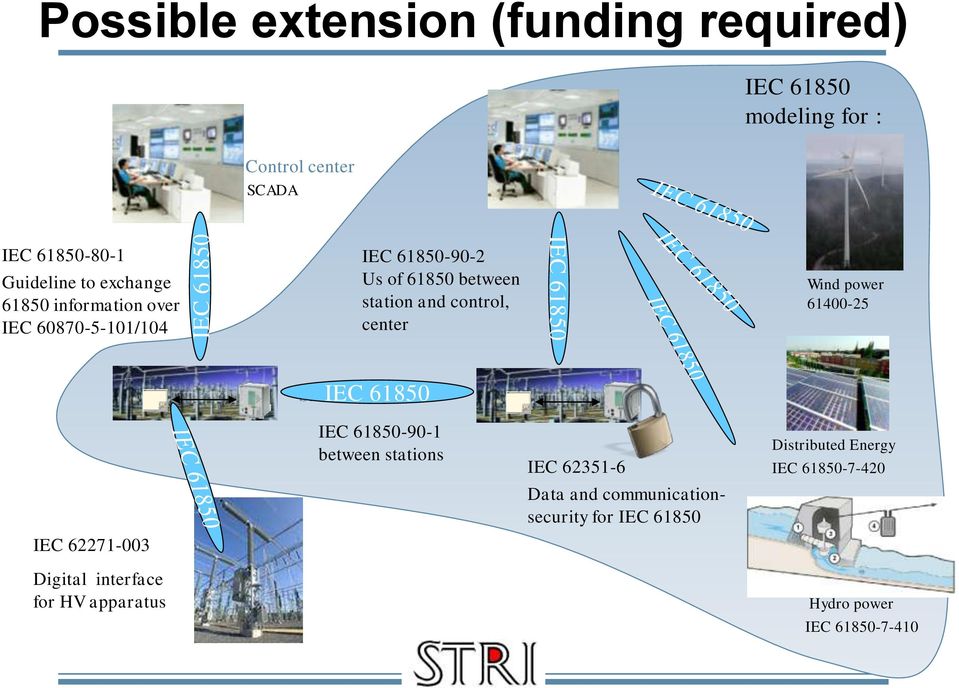

6 IEC Possible extension (funding required) IEC modeling for : Control center SCADA IEC Guideline to exchange information over IEC /104 IEC Us of between station and control, center IEC Wind power IEC Station IEC between stations IEC Distributed Energy IEC Data and communicationsecurity for IEC IEC Digital interface for HV apparatus Hydro power IEC

7 Proposed STRI Virtual Power Plant Loforsen 5,4 MW, 15,8 km STRI Smart Grid, IEC SS & SCADA 47 kw Wind, 33 kw Solar IEC Wind power IEC Station Distributed Energy IEC Saxberget 32 MW, 15,2 km Royal Inst. Technology, SCADA 186 km

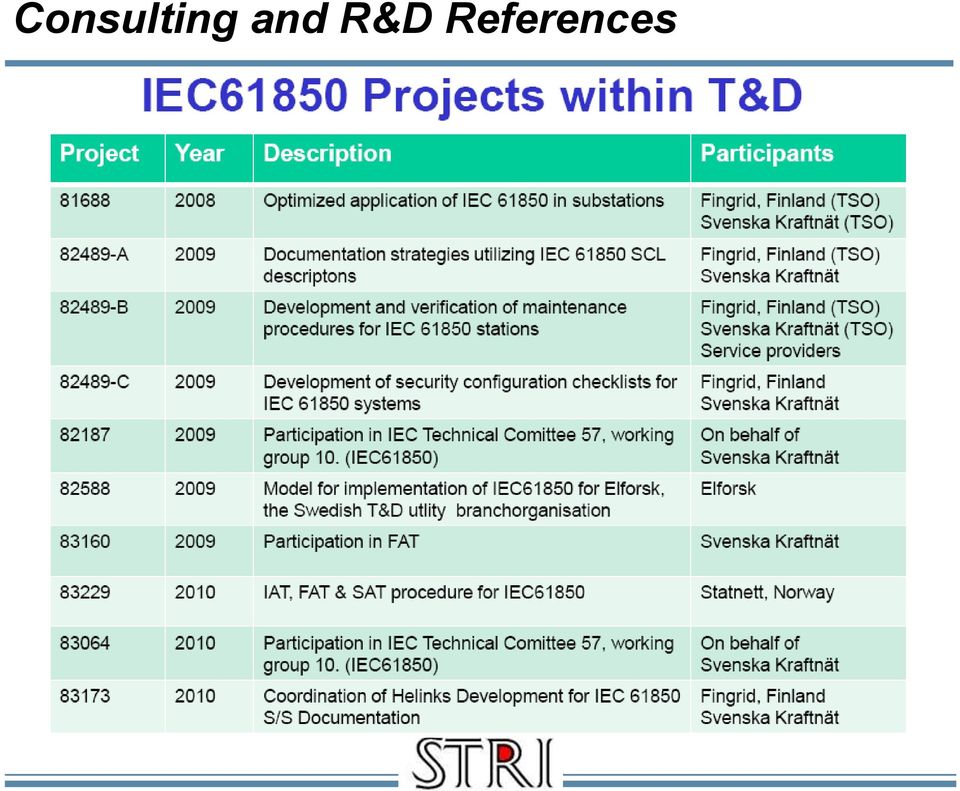

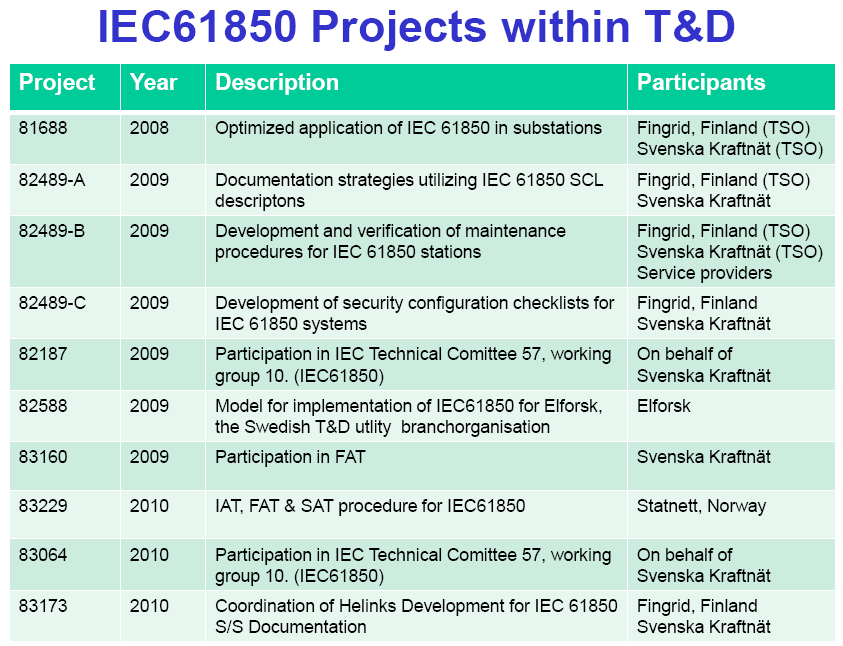

8 Consulting and R&D References

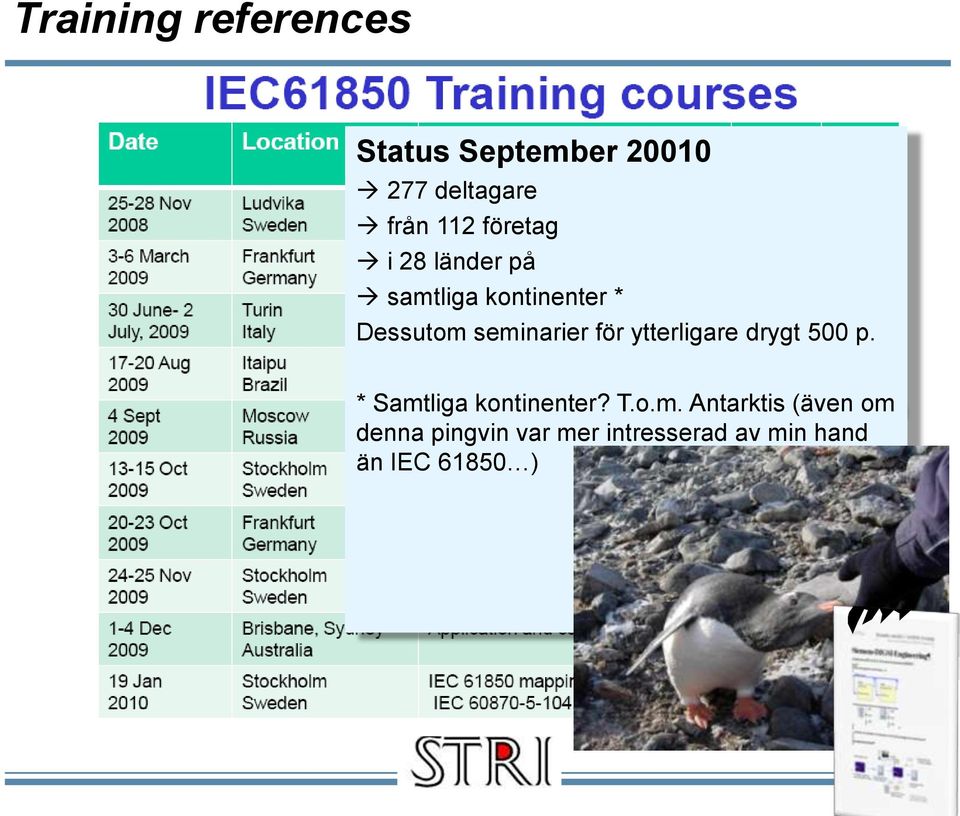

9 Training references Status September deltagare från 112 företag i 28 länder på samtliga kontinenter * Dessutom seminarier för ytterligare drygt 500 p. * Samtliga kontinenter? T.o.m. Antarktis (även om denna pingvin var mer intresserad av min hand än IEC )

10 Vill du veta mer om IEC 61850? P.s. Kursen hålls på KTH Systemsintegration kurs, tyvärr Stockholm 2-5 november

11 Hört om Smarta Elnät? Två kontroll frågor: Where's the Grid? Is it Smart? IEC is definitely about the grid. It is the most far going architectural concept standardized to date - data model and abstract services - configuration descriptions - defined engineering process (..men är den smart nog?)

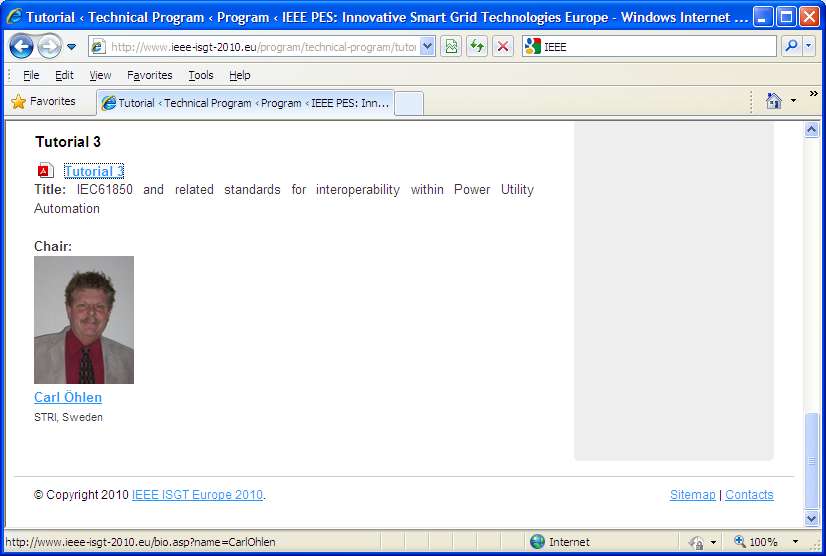

12 Tutorial IEEE konferensen i Göteborg: Söndag 10/10 (Finns det något roligare man kan göra på en söndag?) Medverkande Lars Norsström, KTH Karlheinz Schwarz, Tyskland Carl Öhlen, STRI Nicholas Etherden, STRI

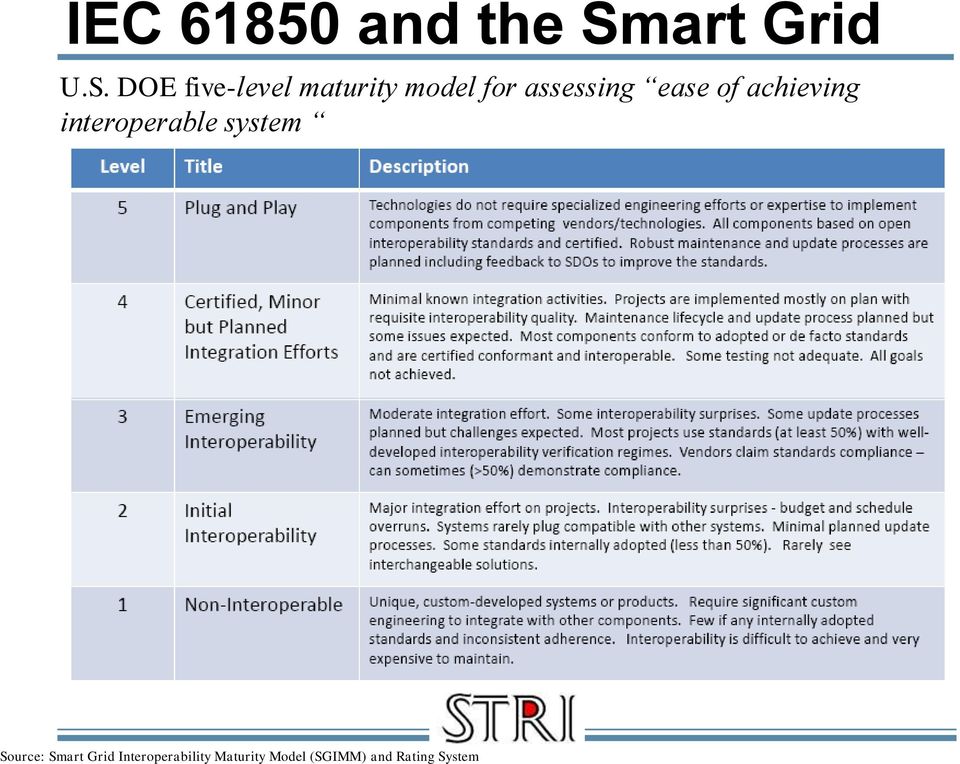

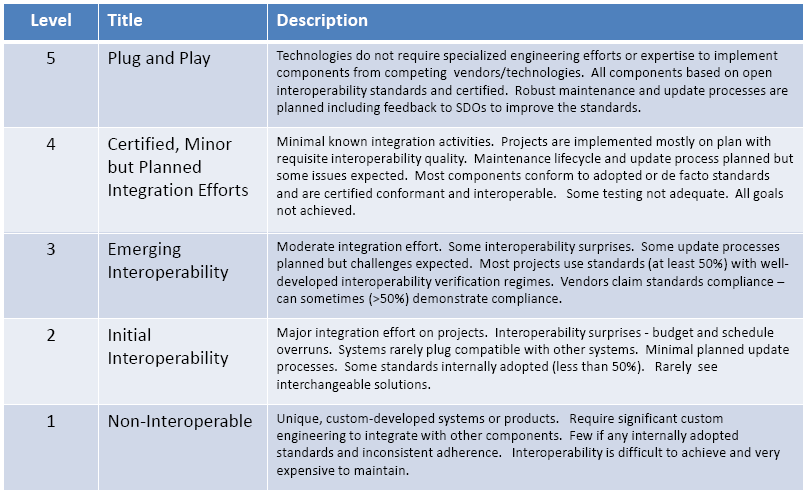

13 IEC and the Smart Grid U.S. DOE five-level maturity model for assessing ease of achieving interoperable system Source: Smart Grid Interoperability Maturity Model (SGIMM) and Rating System

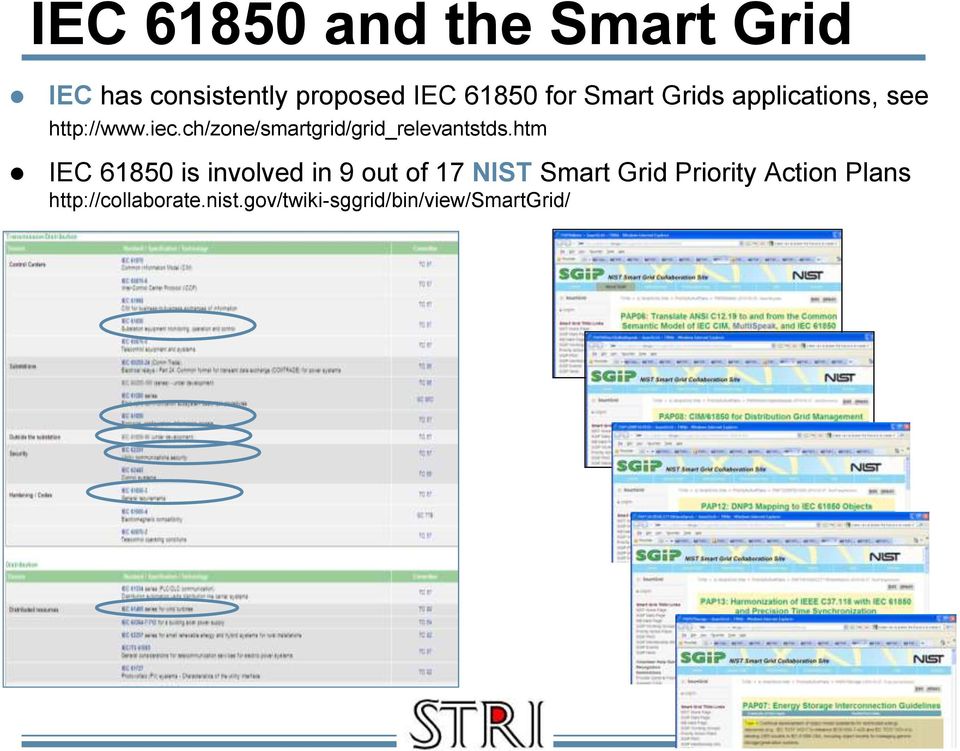

14 IEC and the Smart Grid IEC has consistently proposed IEC for Smart Grids applications, see IEC is involved in 9 out of 17 NIST Smart Grid Priority Action Plans

15 Smart Grid kräver kommunikation

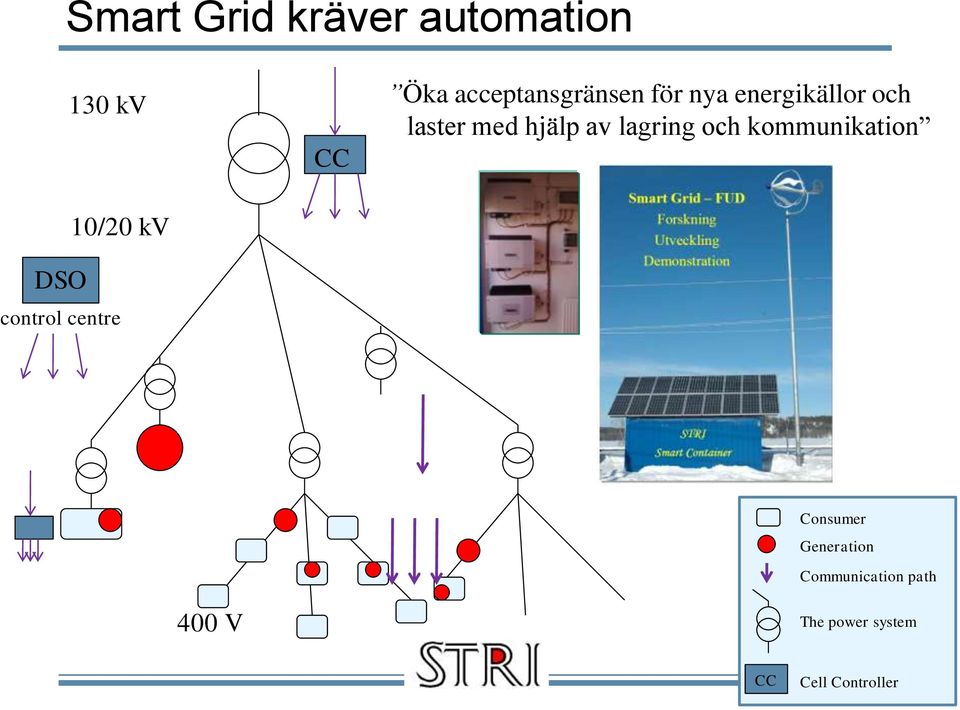

16 Smart Grid kräver automation DSO 130 kv 10/20 kv DSO control centre CC Öka acceptansgränsen för nya energikällor och laster med hjälp av lagring och kommunikation Consumer Generation Communication path 400 V The power system CC Cell Controller

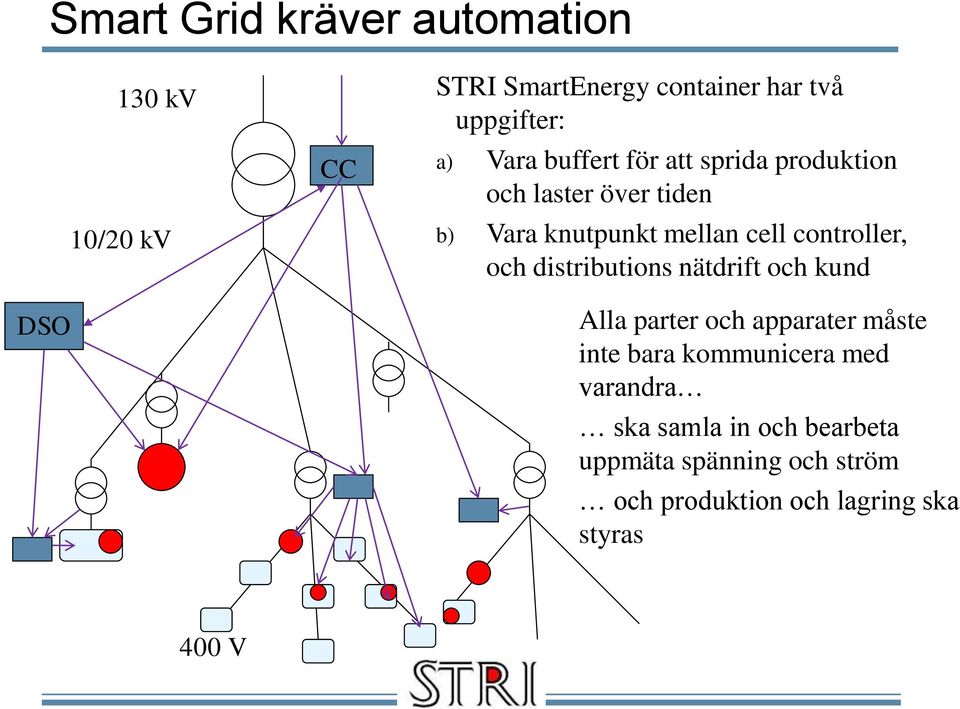

17 Smart Grid kräver automation DSO 130 kv 10/20 kv CC STRI SmartEnergy container har två uppgifter: a) Vara buffert för att sprida produktion och laster över tiden b) Vara knutpunkt mellan cell controller, och distributions nätdrift och kund Alla parter och apparater måste inte bara kommunicera med varandra ska samla in och bearbeta uppmäta spänning och ström och produktion och lagring ska styras 400 V

18 Grunden är god förståelse för reläskyddsapplikation

19 Stations Automation är inget nytt Digital kommunikation i ställverk har funnits sedan 80-talet Tekniken är mogen! (fast inte nödvändigtvis verktygen)

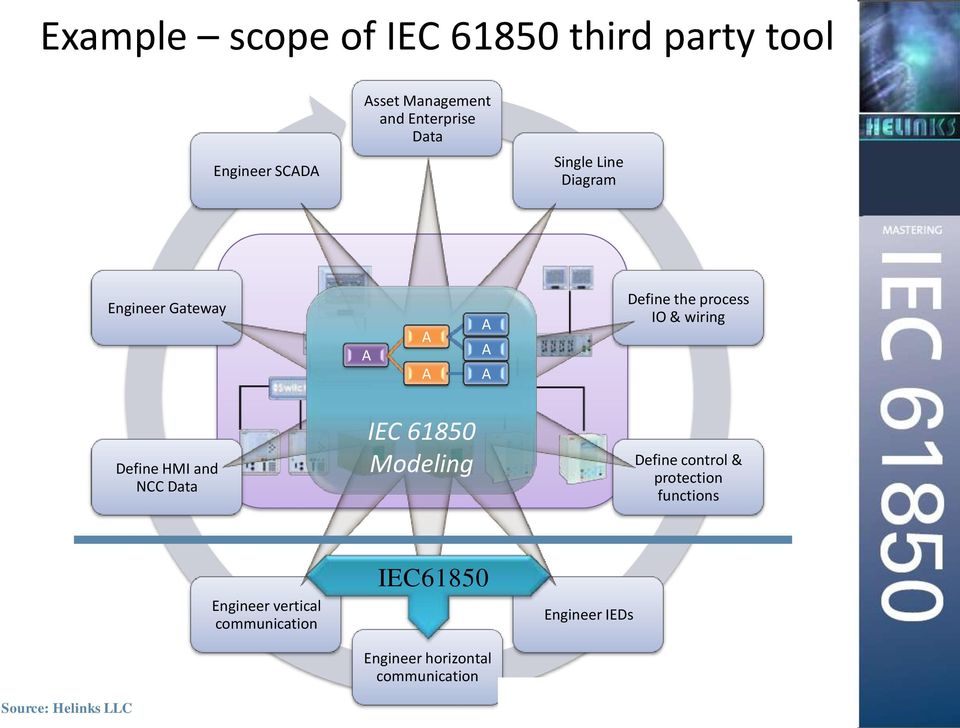

20 Example scope of IEC third party tool Engineer SCADA Asset Management and Enterprise Data Single Line Diagram Engineer Gateway A A A A A A Define the process IO & wiring Define HMI and NCC Data IEC Modeling Define control & protection functions Engineer vertical communication IEC61850 Engineer horizontal communication Engineer IEDs Source: Helinks LLC

21

22 The Smart Substation SUB1 SUB2 ALSTOM GRID ABB/FOCS ABB/DOCT
