1 Seminarium om säkerhet i IT-system för kraftsystem Arrangörer: KTH Industriella informations- och styrsystem & Ventyx/ABB Mathias Ekstedt

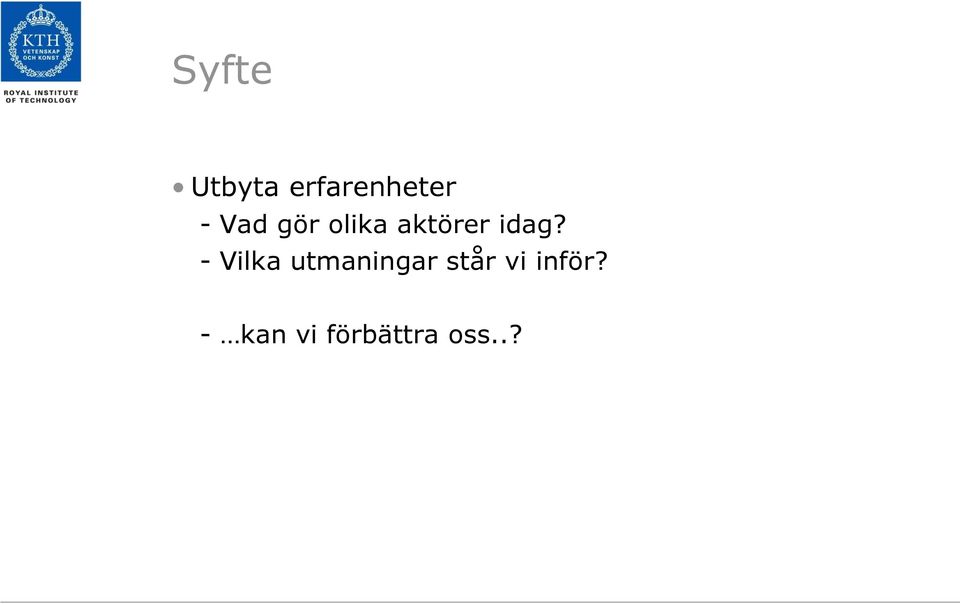

2 Syfte Utbyta erfarenheter - Vad gör olika aktörer idag? - Vilka utmaningar står vi inför? - kan vi förbättra oss..?

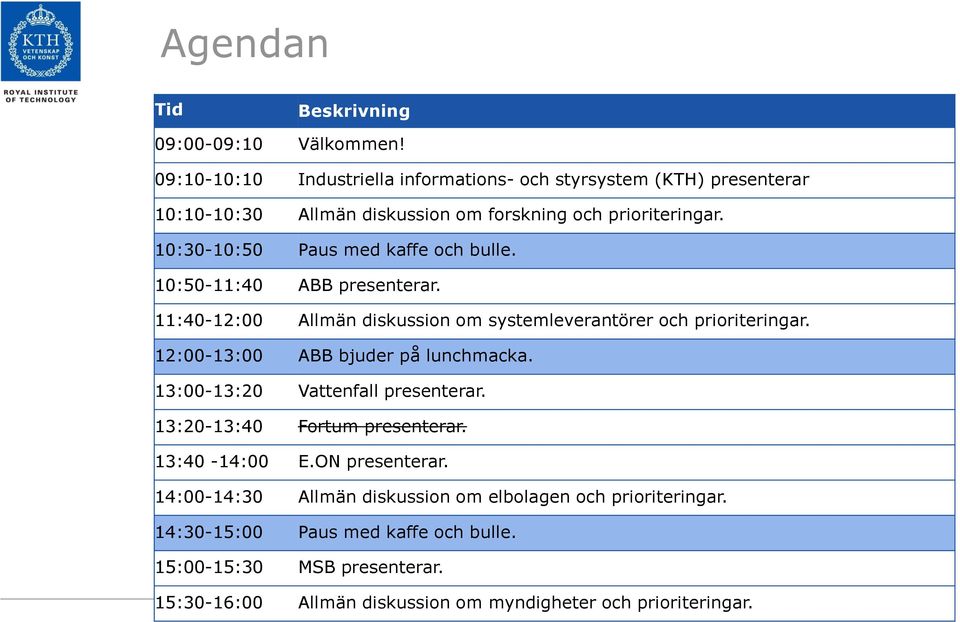

3 Agendan Tid Beskrivning 09:00-09:10 Välkommen! 09:10-10:10 Industriella informations- och styrsystem (KTH) presenterar 10:10-10:30 Allmän diskussion om forskning och prioriteringar. 10:30-10:50 Paus med kaffe och bulle. 10:50-11:40 ABB presenterar. 11:40-12:00 Allmän diskussion om systemleverantörer och prioriteringar. 12:00-13:00 ABB bjuder på lunchmacka. 13:00-13:20 Vattenfall presenterar. 13:20-13:40 Fortum presenterar. 13:40-14:00 E.ON presenterar. 14:00-14:30 Allmän diskussion om elbolagen och prioriteringar. 14:30-15:00 Paus med kaffe och bulle. 15:00-15:30 MSB presenterar. 15:30-16:00 Allmän diskussion om myndigheter och prioriteringar.

4 Diskussionsblock Varför alla dessa frågor..? Öppen diskussion för alla Vill undvika Sverker-debatt

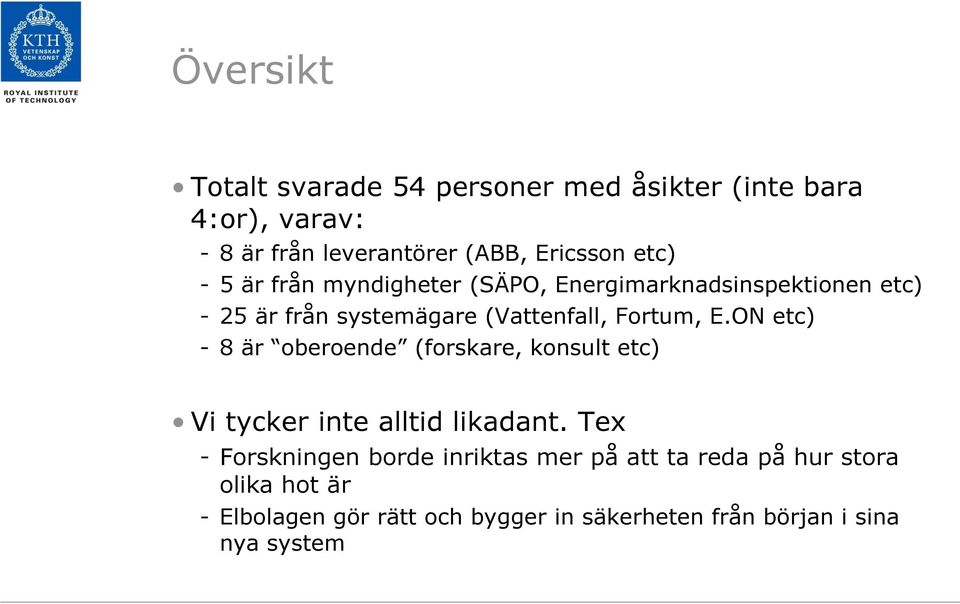

5 Översikt Totalt svarade 54 personer med åsikter (inte bara 4:or), varav: - 8 är från leverantörer (ABB, Ericsson etc) - 5 är från myndigheter (SÄPO, Energimarknadsinspektionen etc) - 25 är från systemägare (Vattenfall, Fortum, E.ON etc) - 8 är oberoende (forskare, konsult etc) Vi tycker inte alltid likadant. Tex - Forskningen borde inriktas mer på att ta reda på hur stora olika hot är - Elbolagen gör rätt och bygger in säkerheten från början i sina nya system

6 14:30-15:00 Paus med kaffe och bulle. Agendan Tid Beskrivning 09:00-09:10 Välkommen! 09:10-10:10 Industriella informations- och styrsystem (KTH) presenterar The Cyber Security Modeling Language (Teodor Sommestad) More cyber security research at KTH/ICS (Mathias Ekstedt) 10:10-10:30 Allmän diskussion om forskning och prioriteringar. 10:30-10:50 Paus med kaffe och bulle. 10:50-11:40 ABB presenterar. 11:40-12:00 Allmän diskussion om systemleverantörer och prioriteringar. 12:00-13:00 ABB bjuder på lunchmacka. 13:00-13:20 Vattenfall presenterar. 13:20-13:40 Fortum presenterar. 13:40-14:00 E.ON presenterar. 14:00-14:30 Allmän diskussion om elbolagen och prioriteringar.

7 More security research at KTH/ICS Mathias Ekstedt Industrial Information and Control Systems Royal Institute of Technology

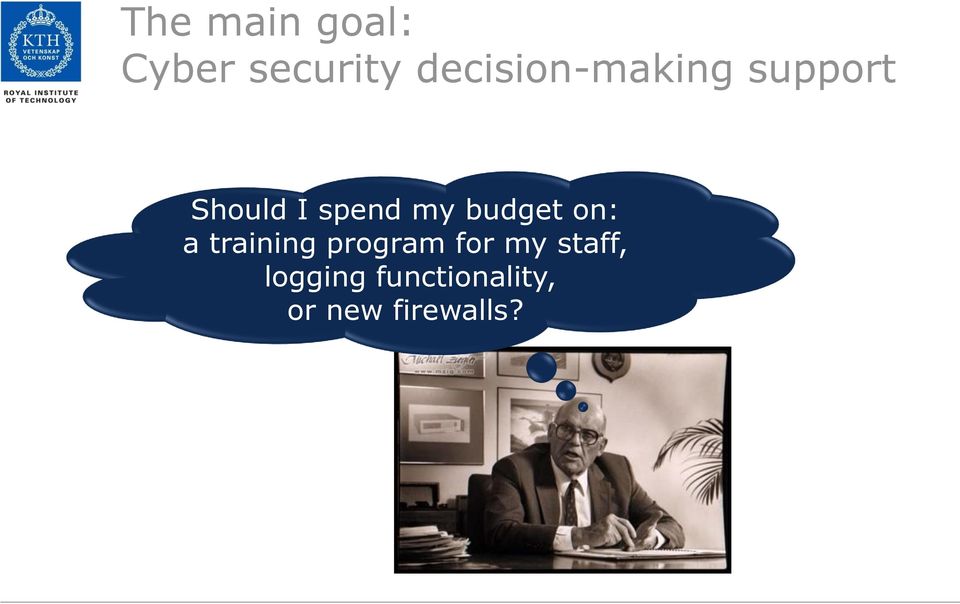

8 The main goal: Cyber security decision-making support Should I spend my budget on: a training program for my staff, logging functionality, or new firewalls?

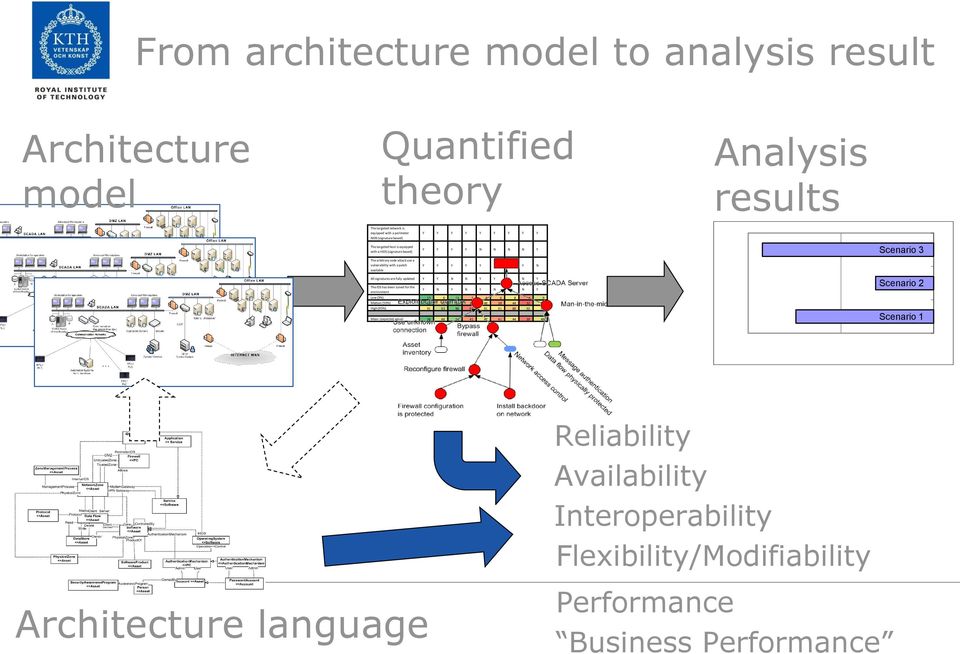

9 The targeted network is From architecture model to analysis result Architecture model Quantified theory Analysis results equipped with a perimeter NIDS (signature based) The targeted host is equipped with a HIDS (signature based) The arbitrary code attack use a vulnerability with a patch available Y Y Y Y Y Y Y Y Y Y Y Y Y N N N N Y Y Y Y Y Y Y Y Y N Scenario 3 All signatures are fully updated Y Y N N Y Y N N Y The IDS has been tuned for the Y N Y N Y N Y N Y environment Low (5%) Median (50%) High (95%) Mean (expected value) Scenario 2 Scenario 1 Reliability Availability Interoperability Flexibility/Modifiability Architecture language Performance Business Performance

10 Remember Power System Models and Analysis? Decision support for e.g. - Security - Stability - Optimal power flow - Contingency analysis - Expansion planning - Market clearing

11 Models and Analysis for IT Systems!? Cyber Security /Vulnerability = F(x 1,, x n )?

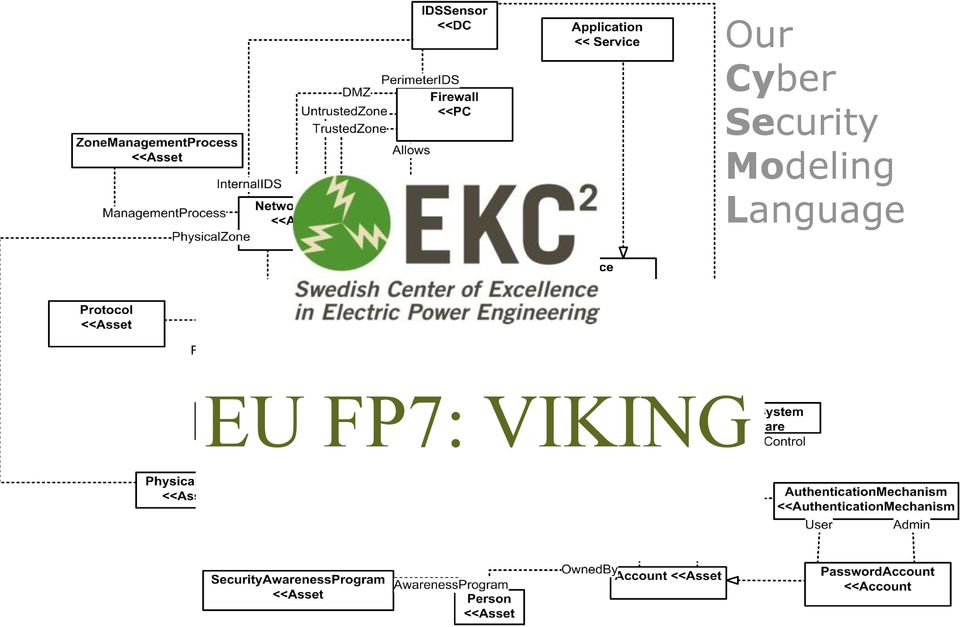

12 Classes and relationships Our Cyber Security Modeling Language EU FP7: VIKING

13 Attack Inventory Attack VIKING From security requirements System Architecture Vulnerability Models Secure Protocols SCADA functionality manipulation: State Estimator, AGC SCADA system to societal costs Virtual T&D network simulator Power network Virtual country/ citizen simulator Societal cost

14 Smart Grid Test Bed Purpose - Education / Awreness - Testing and evaluating smart grid architectures - Method and model validation Technical Features - Ventyx/ABB Network Manager SCADA - IEDs - RTUs - WAN emulator - Power systems Transmission network simulator Distribution network simulator (including SA functionality) A miniature power grid - Society simulator

15 A software tool for (automated)architecture analysis Development project at Elforsk Application / testing - Trafikverket (Banverket) - E.ON - Fortum - SvK (starting up)

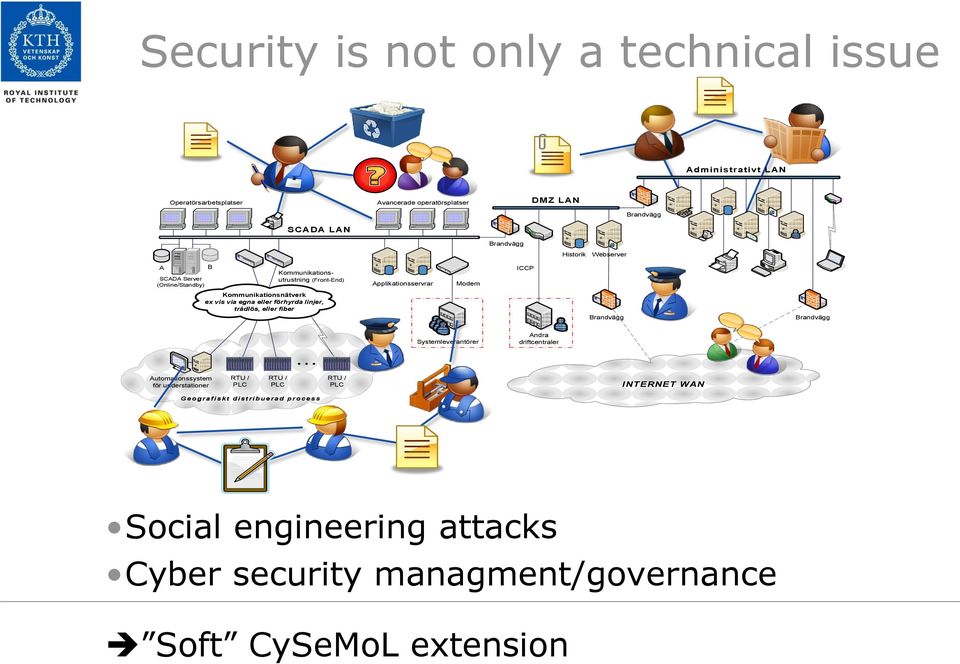

16 CLARiiON CLARiiON CLARiiON Security is not only a technical issue Administrativt LAN Operatörsarbetsplatser Avancerade operatörsplatser DMZ LAN Brandvägg SCADA LAN Brandvägg Historik Webserver A SCADA Server (Online/Standby) B Kommunikationsutrustning (Front-End) Kommunikationsnätverk ex vis via egna eller förhyrda linjer, trådlös, eller fiber Applikationsservrar Modem ICCP Brandvägg Brandvägg Systemleverantörer Andra driftcentraler Automationssystem för understationer RTU / PLC RTU / PLC RTU / PLC INTERNET WAN Geografiskt distribuerad process Social engineering attacks Cyber security managment/governance Soft CySeMoL extension

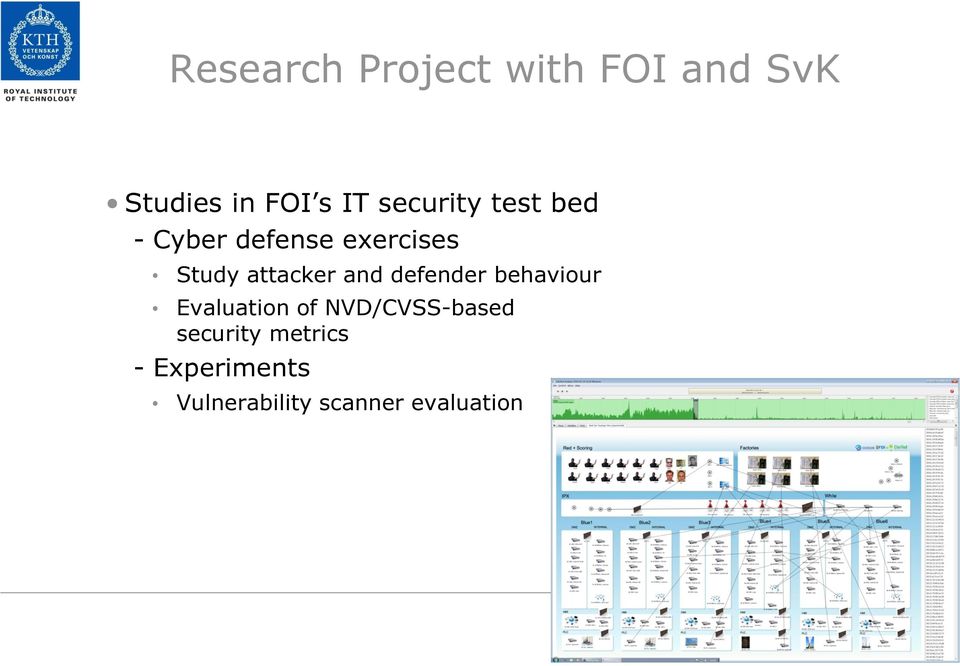

17 Research Project with FOI and SvK Studies in FOI s IT security test bed - Cyber defense exercises Study attacker and defender behaviour Evaluation of NVD/CVSS-based security metrics - Experiments Vulnerability scanner evaluation

18 Future work Better CySeMoL! In the plan: - Better accuracy and better validated probability figures (some, not all) - Extensions Integrate with SCADA/control systems reference model Security managment/ Social engineering attacks On the wish list: - Complement with new smart grid attack vectors - Better completeness of countermeasures (e.g. continuity and non-repudiation) - Better completeness of types of attacks (e.g. Confidentiality) - Data on more specific components - Increased usability of the tool and CySeMoL as such - Better connection to the context: cost-benefit analysis
