Om vikten av enhetliga definitioner, t.ex. i föreskrifter

Transkript

1 Om vikten av enhetliga definitioner, t.ex. i föreskrifter TNC, van der Nootska palatset, Stockholm, 25 maj 2010 Magnus Olofsson

2 Agenda 1. Kort om Elsäkerhetsverket 2. Terminologi inom standardiseringen 3. El 4. Spänning 5. Anordning 6. Harmoniserad standard 7. Elkvalitet och EMC 8. Smarta elnät Smart Grid 9. Vindkraft med mera 10. Slutord 2

3 Trygg och störningsfri el Vi arbetar för hög elsäkerhet och för att elektriska utrustningar inte ska störa varandra 3

4 Standardiseringen 1. IEC International Electrotechnical Commission från juni IEC har tekniska kommittéer 3. TC 1 heter Terminology (engelska) 4

5 "Det alldagliga förvånar oss icke, men därav följer icke att vi ha förstått det." Hjalmar Söderberg 5

6 El kan också betyda elenergi! Källa: 6

7 John Henry Poynting ( ) Källa: 7

8 Elektromagnetiska fält överför den elektriska energin; S = E H (Poyntings vektor) Energin överförs inte i ledarna! 8

9 9

10 EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 1999/34/EG 1999/34/EG av den 10 maj 1999 om ändring av rådets direktiv 85/374/EEG om tillnärmning av medlemsstaternas lagar och andra författningar om skadeståndsansvar för produkter med säkerhetsbrister I detta direktiv avses med produkt varje lös sak, även om den infogats i annan lös eller fast egendom. Begreppet produkt inbegriper även elektricitet. Aha, el är en produkt! Men vilket slags; elenergi eller detta med laddningar eller båda? 10

11 11

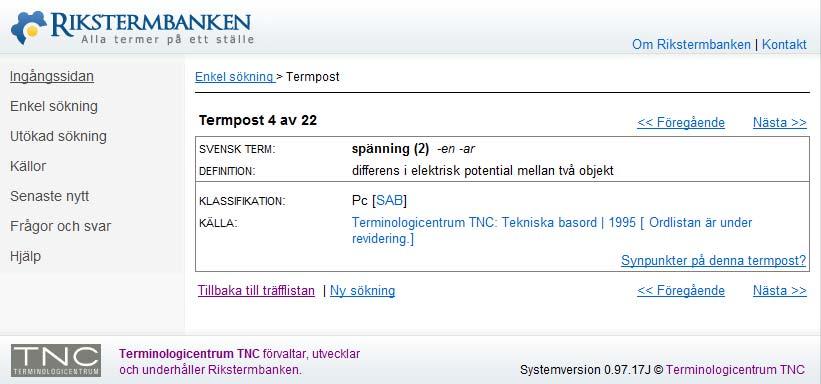

12 12

13 Vad är nu detta? 13

14 14

15 Spänningens effektivvärde Spänningens effektivvärde 230 V Men spänningen växlar från V till 325 V hela tiden; växelspänning 15

16 Likspänning och växelspänning En glödlampa som kopplas till 230 V likspänning lyser lika starkt som när matas med växelspänning som har effektivvärdet just 230 V 16

17 Trefas växelspänning En vanlig enkel kraftledning för växelspänning har tre linor; fasledare Spänningen mellan två linor kallas huvudspänning och från en lina till jord fasspänning 17

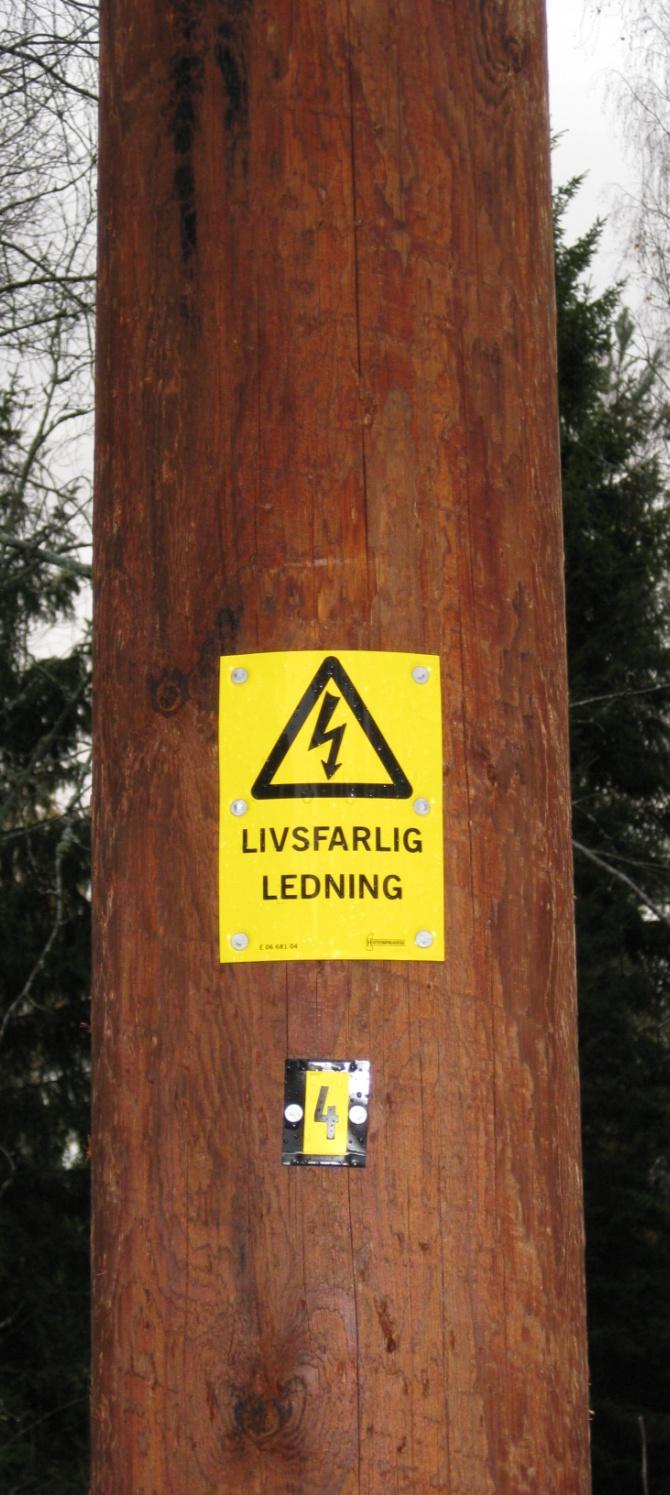

18 Tillbaka till spänning i ellagen För våra vanliga elnät för växelspänning avser ellagen: Den nominella huvudspänningens effektivvärde = växelspänningens nominella effektivvärde mellan två fasledare OBS! Här har vi ytterligare ett begrepp nominella! 18

19 Nominell spänning Mycket lika! 19

20 Hög- och lågspänning 20

21 En annorlunda definition. 21

22 Driftspänning hmm Källa: aspx 22

23 Lågspänning Liknar starkströmsförordningen! 23

24 Högspänning Två definitioner! 24

25 Begreppet anordning 25

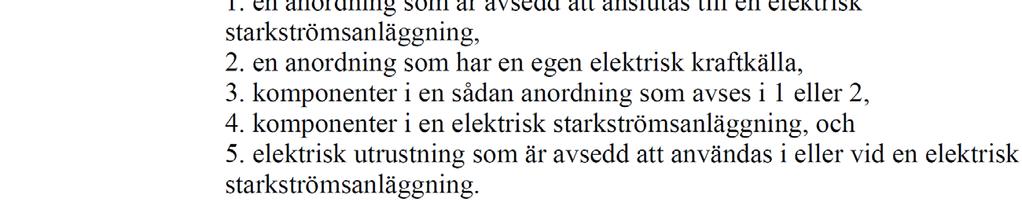

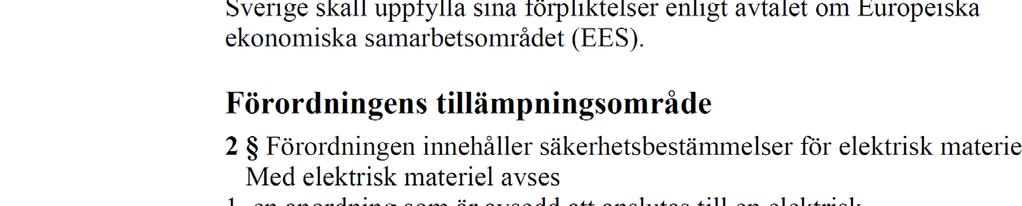

26 Jaha, här gäller inte att anordning ska använda el! 26

27 Så lagar är föreskrifter? 27

28 Direktiv och harmoniserade standarder Obligatoriska Frivilliga Väsentliga krav Direktiv OJ-publicering Harmoniserad Europeisk standard EN EN = presumtion om överensstämmelse med obligatoriska väsentliga krav OJ Official Journal; EU:s officiella tidning 28

29 Begreppet harmoniserad standard En standard som: 1. är antagen av flera oberoende standardiseringsorgan eller 2. accepterad och publicerad av Kommissionen eller 3. är framtagen på uppdrag av EU Källa: SEK AKTUELLT NR 1,

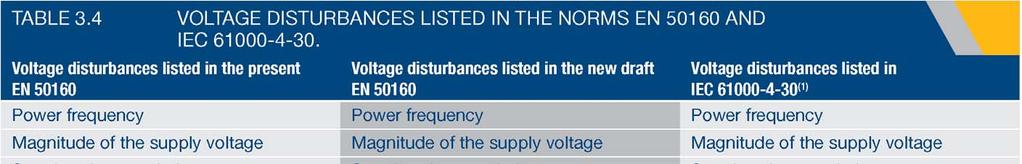

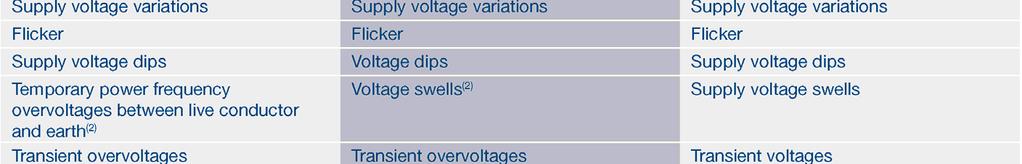

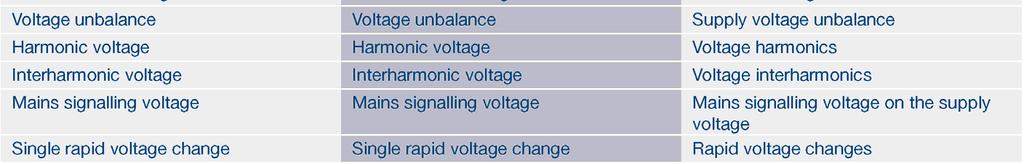

30 IEC och EN Källa: 4 th Benchmarking Report on the Quality of Electricity Supply by CEER Council of European Energy Regulators.

31 Källa: 31

32 32

33 Vad är Smart Grid? The Smart Grid is the concept of modernizing the electric grid. The Smart Grid comprises everything related to the electric system in between any point of Generation and any point of Consumption. It also includes the coupling effects with other forms of energy (thermal storage, etc ) IEC International Electrotechnical Commission 33

34 Vad är Smart Grid? Smart Grid is an electricity network that can cost efficiently integrate the behaviour and actions of all users connected to it generators, consumers and those that do both in order to ensure economically efficient, sustainable power system with low losses and high levels of quality and security of supply and safety. ERGEG European Energy Regulators 34

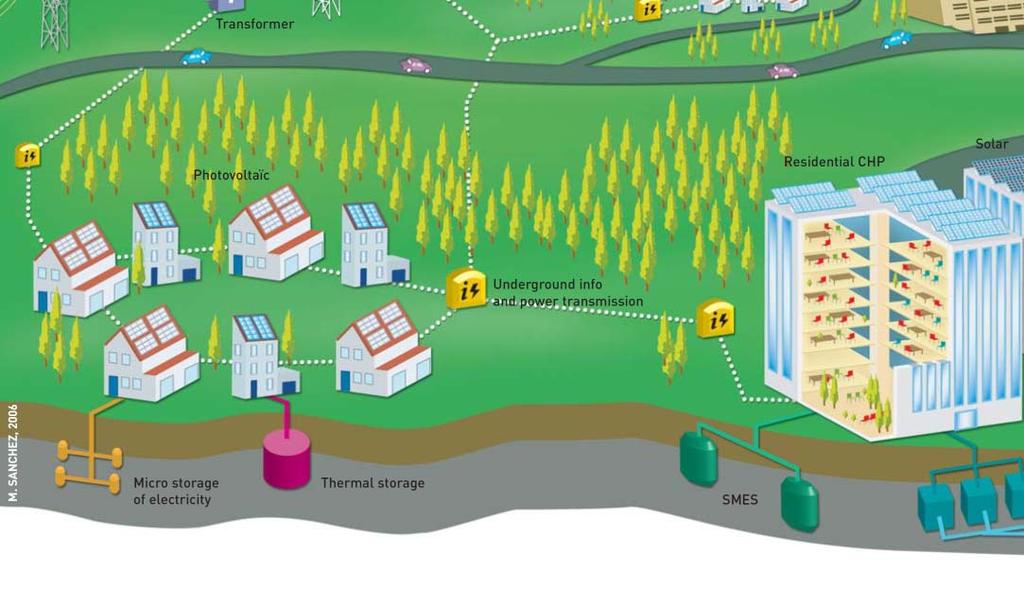

35 Vad är Smart Grid? The integration of kw and kbit M. Jimenez-Sanchez, European Commission 35

36 36

37 Elektrisk materiel? Maskin? Utrustning? Elektrisk anläggning? Byggnadsverk? Apparat? Fast installation? 37

38 Anslutningsdon kontaktdon 38

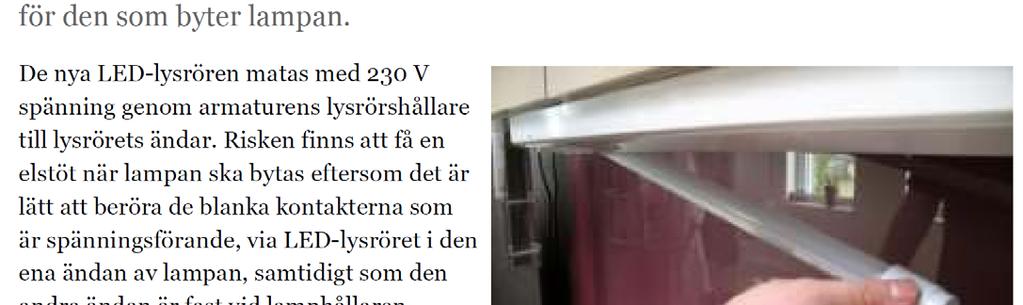

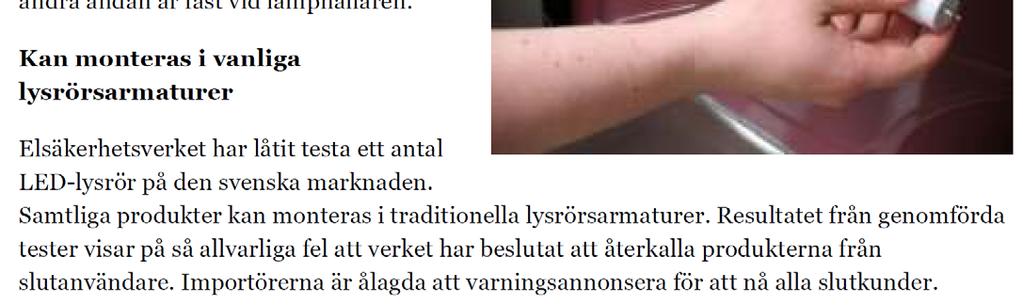

39 39

40 Sammanfattning Tydliga och enhetliga definitioner är halva jobbet! Risk för olikheter när definitioner tas fram av flera organisationer Svenska definitioner bör så långt möjligt vara internationellt harmoniserade Definitioner ska följa med utvecklingen! 40
