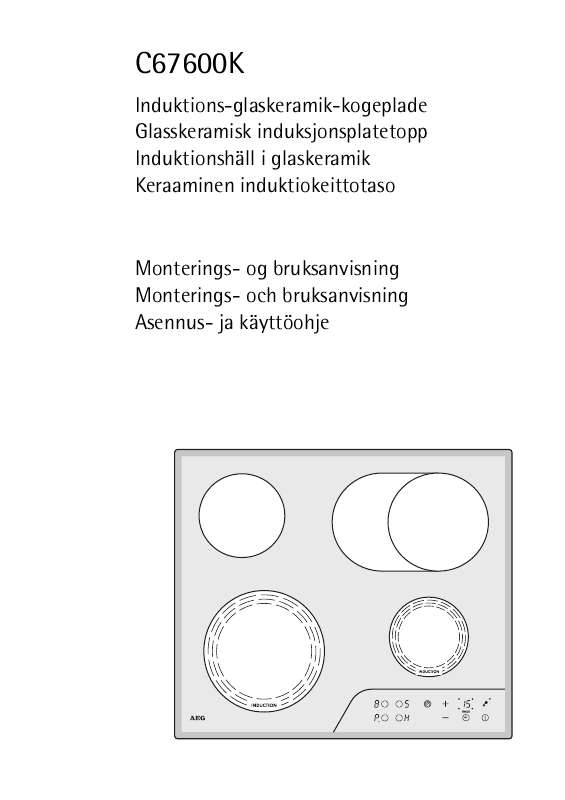

Din manual AEG-ELECTROLUX C67600K-MNAG2

Transkript

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för AEG- ELECTROLUX C67600K-MNAG2. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual: Ge den till eventuella framtida ägare av ugnen. den informationen under alla omständigheter Efter denna symbol erhålls kompletterande information om ugnhällens användning och praktiska betjäning. Med klöverbladet markeras tips och information om ugnhällens ekonomiska och miljövänliga användning. För störningar som eventuellt kan inträffa finns det anvisningar i den här bruksanvisningen för att åtgärda dem på egen hand, se avsnitt "Vad gör man när...". Lägg också märke till avsnittet "Service". Tryckt på miljövänligt papper. Den som tänker ekologiskt handlar även så Innehåll INNEHÅLL Bruksanvisning Säkerhet Avfallshantering Produktbeskrivning.... Hur induktionskokzonen fungerar... Hällens utrustning Panel. Digital display....

3 . Säkerhetsavstängning av kokzonerna..... Annullera säkerhetsavstängning.... Lämpliga kärl för induktionskokzoner Kärl för snabbuppvärmda normalkokzoner Innan spisen används första gången Rengöring Använda kokzonen..... TOUCHKONTROLL-sensorfält Slå på hällen. Stänga av hällen.. Kokzonsval...

4 .... Val av effektläge + och Laga mat utan uppkokningsautomatik.... Laga mat med hjälp av uppkokningsautomatik.. Koppla in/från stekzon.. Aktivera booster-funktionen Timer.. Spärra/frigöra panel.... Användning, tabeller, tips... Tips för tillagning med eller utan automatik.... Tabeller...

5 .. Riktvärden för inställningen av kokzonerna Exempel på användning av uppkokningsautomatik Innehåll Rengöring och skötsel.. Fördelar vid rengöring och skötsel av induktionszonerna.... Glaskeramikhäll... Speciell nedsmutsning Vad gör man när Installationsanvisning Tekniska data..... Bestämmelser, normer, direktiv..... Säkerhetsanvisningar för installatören.

6 ... Elektrisk anslutning Service Installation 72 Bruksanvisning BRUKSANVISNING 1 Säkerhet Den här elektriska apparaten uppfyller tillämpliga tekniska regler och säkerhetsnormer. Som tillverkare känner vi oss trots detta förpliktade att göra dig uppmärksam på följande säkerhetsanvisningar. Elsäkerhet Installation och anslutning av den nya hällen får endast utföras av en behörig elektriker. Följ den anvisningen annars gäller inte garantin i händelse av skador. Reparationer på hällen får endast utföras av fackman. Felaktigt utförda reparationer kan medföra betydande risker för användaren. Vid reparationer - kontakta vår kundservice eller din fackhandel. Vid fel på hällen, brott eller sprickor: ska du stänga av alla kokzoner, slå ifrån säkringen till kokhällen eller avlägsna den. Säkerhet för barn När du kokar och steker blir kokzonerna heta. Håll därför alltid barnen på avstånd. Säkerhet under användning Den här hällen får endast användas för vanlig kokning och stekning av maträtter. Använd inte kokhällen till att värma upp rummet. Var försiktig när elektriska apparater ansluts till uttag i hällens närhet. Sladdar får inte hamna på heta kokzoner. Överhettade fetter och oljor antänds snabbt. Stanna kvar i närheten när du lagar till rätter i fett eller olja (t ex pommes frites). Stäng av kokzonerna efter varje användning. 73 Bruksanvisning Speciella anvisningar för induktionskokzonerna Vetenskapliga undersökningar har visat att induktionszoner från AEG normalt inte påverkar eller utgör någon fara för patienter med pacemaker. Man bör dock hålla ett avstånd på minst 30 cm från överkroppen till kokzonen! Elektromagnetiska fält kan påverka elektroniska kretsar och störa bärbara radiomottagare. Lägg inte några magnetiskt uppladdningsbara föremål (t.ex. kreditkort, kassetter etc.) på glaskeramikytan när induktionszonen/-erna används! Lägg inte metallföremål (t.ex. skedar, kastrullock etc.) på induktionsytan, då dessa under vissa omständigheter kan värmas upp när induktionszonen är i drift. Säkerhet vid rengöring Det är av säkerhetsskäl förbjudet att rengöra hällen med ångstråleeller högtrycksrengörare. Så undviker du skador på spishällen Använd inte kokhällen som arbets- eller avställningsyta. Använd inte kokzonerna med tomma kokkärl eller utan kokkärl.

7 Glaskeramik är okänslig för temperaturchocker och mycket motståndskraftig, men inte oförstörbar. Den kan skadas i synnerhet av hårda och spetsiga föremål som faller ner på hällen. Använd inte kärl med skrovlig eller repig botten eller som är skadade på annat sätt. Det kan bli repor när man flyttar dem. Ställ inte pannor eller kastruller på kokhällens ram. Det kan repa eller skada lacken. Se till så att inte syrahaltiga vätskor, t.ex. ättika, citron eller kalklösande medel hamnar på kokhällens ram. Det kan bildas matta fläckar. Om socker eller en tillredning med socker hamnar på den varma kokzonen och smälter, är det viktigt att ta bort det genast. Använd skrapan och ta bort det medan det fortfarande är varmt. Om massan kallnar kan det uppstå skador på ytan när man tar bort den. Håll alla föremål och material som kan smälta borta från glaskeramikytan, t.ex. plast, aluminiumfolie eller ugnsfolie. Om något ändå skulle smälta på glaskeramikytan, måste också detta omedelbart tas bort med skrapan. 74 Bruksanvisning Om du använder specialkärl, (t ex ångkokare, WOK etc.) ska anvisningarna från tillverkaren följas. Undvik torrkokning av kastruller och pannor. Botten kan förstöras och glaskeramikhällen skadas. 2 Avfallshantering Avfallshantering av förpackningsmaterial Alla förpackningsdelar kan återvinnas, plastfolier och frigolitdelar märkta på motsvarande sätt. Förpackningsmaterial och eventuell gammal apparat ska avfallshanteras på riktigt sätt. Följ de nationella och regionala bestämmelserna och materialmärkningen (materialsortering, avfallsinsamling, återbruk). Anvisningar för avfallshantering Spishällen får inte skrotas tillsammans med hushållssoporna. Upplysningar om hämtningstider eller samlingsplatser erhålls hos det lokala gatukontoret eller hos kommunalförvaltningen. Varning! Uttjänta gamla apparater ska göras obrukbara innan de skrotas. Klipp av elsladden. 75 Bruksanvisning Produktbeskrivning Hur induktionskokzonen fungerar Under glaskeramikhällen finns en induktionsspole av koppartråd. Denna alstrar elektromagnetiska fält, som verkar direkt på kokkärlets botten och inte, som vid andra uppvärmningsmetoder, först hettar upp glaskeramiken. Det innebär att kärlets botten omedelbart värms upp och på det sättet sparar man tid och energi. Då den värme som behövs för tillagningen alstras direkt i kärlets botten, värms själva kokzonen knappast inte upp alls. Den innehåller bara den återvärme som kommer från kärlets botten. Obs! Om det inte står något kokredskap på kokzonen sker ingen energiöverföring (uppvärmning). Kokzonen är därigenom säkrad mot oavsiktlig inkoppling. 3 Av tekniska skäl är det nödvändigt att en kalluftsfläkt är i gång när indukd lite vatten (3-5 mm högt) på kokzonen. Sätt på kokzonen på full effekt (vredläge 9). Obs! Om kokredskapet är lämpligt, värms botten upp på några få sekunder! Detta kan du också prova med en magnet. Om den fäster vid botten är kärlet lämpligt för induktionszoner. 79 Bruksanvisning Kärlstorlek Induktionszonen anpassar sig automatiskt till bottnens diameter upp till en viss gräns. Kärlets botten måste dock ha en minsta diameter beroende på kokzonens storlek. Till exempel: Kokzonens diameter 21 cm Till exempel: Kärlbottnens diameter minst 18 cm Till exempel: Kokzonens diameter 14,5 cm Till exempel: Kärlbottnens diameter minst 12 cm Obs! När du köper kärl, tänk på att det är kärlbottnens diameter som gäller. Tillverkarna anger vanligtvis kärlets övre diameter. Automatisk kärlavkänning Om man använder kokredskap som inte är lämpliga, fungerar inte induktionszonen. Om kokzonen kopplas in utan att ett lämpligt kärl står på kokzonen, blinkar f på hällens digitala display. Efter ca 10 minuter kopplar kokzonen automatiskt från. På displayen visas j. Även vid överhettning (t.ex. upphettning av ett tomt kärl) eller fel på elektroniken lyser indikeringen j. Kokzonen kopplar automatiskt från. För att koppla in kokzonen igen måste man först koppla från kokzonen och sedan ställa in den på nytt i önskat läge. 80 Bruksanvisning Kärl för snabbuppvärmda normalkokzoner Bra kokkärl känns igen på kastrullbotten inte på det material kastrullen är tillverkad av. Botten ska vara så tjock och plan som möjligt. En skrovlig botten (t. ex. på gjutjärnskastruller) repar hällen när man flyttar kastrullen. Kokkärl med aluminium- eller kopparbotten kan ge metalliska missfärgningar på glaskeramikhällen, som är svåra eller omöjliga att ta bort. Kärlbottnar och kokzoner ska vara lika stora. 1 Observera! Undvika torrkokning i emaljkastruller och pannor. Det kan förstöra bottnarna som sedan repar hällen när man flyttar kärlen. Pannor och kastruller med ojämnheter och repor skaver också. 2 Tips för energispar Sätt alltid på kastruller och pannor innan du sätter på kokzonen. Se till att kärlet står i mitten av kokzonen och täcker den uppvärmda/ markerade ytan. Nedsmutsade kokzoner och kärlbottnar skadar glaskeramikhällen och höjer strömförbrukningen. Stäng av kokzonen i tid innan tillagningen är avslutad för att utnyttja restvärmen. Om man använder en tryckkokare förkortas tillagningstiden med upp till 50 %. Man sparar inte bara energi, man bevarar även vitaminer och mineraler bättre. Du slösar energi när.... kastrullen är för liten kastrullens lock inte är helt pålagt kastrullbotten är ojämn kastrullen är alltför stor (glaskeramik) 81 Bruksanvisning Innan spisen används första gången Rengöring Torka av glaskeramikhällen med en fuktig trasa. 1 Observera! Använd inga skarpa och skrubbande rengöringsmedel! Ytan kan skadas.

8 Använda kokzonen TOUCHKONTROLL-sensorfält Du använder TOUCHKONTROLL-sensorfälten genom att du lägger ett finger på önskat fält och trycker lätt tills motsvarande kontrollampa tänds eller släcks eller önskad funktion utförs. Inställningen går snabbare om du låter fingret vara kvar på sensorfältet tills önskat värde nås. Alla inmatningar kvitteras med en akustisk signal. Slå på hällen 0 Du slår på hela hällen med hjälp av sensorfältet "Till/Från" n. Tryck lätt på sensorfältet "Till/Från" under cirka 2 sekunder. Den digitala displayen visar j och decimalpunkten blinkar. 3 Efter du har slagit på hällen genom att trycka på sensorfältet "Till/Från" måste en kokzon väljas inom 10 sekunder med hjälp av någon av kokzonsknapparna. Annars stängs hällen av igen av säkerhetsskäl. 82 Bruksanvisning Stänga av hällen Du stänger av hällen helt genom att trycka lätt på sensorfältet "Till/ Från" n. 0 Tryck lätt på sensorfältet "Till/Från" under cirka en sekund. När en enstaka kokzon eller hela hällen stängts av visas ett h (som i "het") i den digitala displayen för motsvarande kokzon, för att visa att det finns restvärme kvar. När alla kokzoner är avstängda stängs hällen av automatiskt efter en viss tid. 3 3 Kokzonsval 0 Du slår på önskad kokzon genom att trycka lätt på motsvarande sensorfält under cirka en sekund. I displayfältet för kokzonen tänds nollan samt en decimalpunkt =. Decimalpunkten signalerar att du endast kan göra inställningar för den här kokzonen. Om du trycker lätt på sensorfältet för kokzonen slocknar decimalpunkten och du kan inte fortsätta med inställningen. Tryck samtidigt på sensorfälten + och - för att stänga av. 83 Bruksanvisning Val av effektläge + och 0 - Här ställer du in eller ändrar effektläget (! till )) för vald kokzon. Höj effektläget med hjälp av sensorfältet +. Sänk effektläget med hjälp av sensorfältet -. 3 Om flera kokzoner används samtidigt måste du först välja kokzon genom att trycka lätt på motsvarande sensorfält innan du kan ändra effektläget. En decimalpunkt i displayen visar vilken kokzon som valts. Laga mat utan uppkokningsautomatik 0 1. Välj en hög effekt för uppkokning/bryning. 2. När det börjar bildas ånga eller då fettet är varmt sänker du åter effekten till lämpligt läge. 3. Sänk effekten till noll då du är klar med matlagningen. 2 Obs! När du använder induktionskokzonen bör du tänka på lyser i motsvarande displayruta. ( för fortsatt motvarande kokzon. 2. Ställ in önskat effektläge. kopplar kokzonen automatiskt om till effektläge booster-funktionen är avslutad för kokzon 1 tillagningstiden gått ut stängs kokzonen automatiskt av Välj ut önskad kokzon med hjälp av sensorfältet för kokzon och ställ in önskat effektläge. 2. Tryck lätt på sensorfältet TIMER W så aktiverar du timerfunktionen för denna kokzon. I displayen visas Ställ in eller ändra önskad tid till automatisk avstängning med hjälp av sensorfälten + eller - (t.ex. 15 minuter). Efter några sekunder startar timern automatiskt och visar resterande tid tills kokzonen stängs av. Utöver detta lyser displayen "Timer aktiv" för motsvarande kokzon, t. ex. motsvarar den övre vänstra kontrollampan den bakre vänstra kokzonen. När den inställda tillagningstiden gått ut stängs kokzonen automatiskt av och en akustisk signal ljuder. 4. Tryck lätt på sensorfältet TIMER W så stängs signalen och kontrollampan av. 89 Bruksanvisning 3 Inställningen går snabbare om du låter fingret vara kvar på sensorfältet + eller - tills önskat värde nås. Om du först trycker på sensorfältet - börjar tidsinställningen på 99 minuter. Om du först trycker på + börjar tidsinställningen på 1 minut. Visa återstående tillagningstid 0 Om du trycker på en kokzon, som timerfunktionen aktiverats för, kommer den resterande tillagningstiden att visas i timerdisplayen. Använda timern som tidur ("äggklocka") 3 Timerfunktionen kan också användas som tidur utan avstängningsautomatik, såvida inte timern redan används för en eller flera kokzoner. I det här fallet får du inte välja någon kokzon. Tryck åter lätt på sensorfältet för kokzonen med decimalpunkten i displayen, så att decimalpunkten slocknar. Ställ in tiden enligt ovan. Avsluta timerfunktion i förtid Du har två möjligheter att stänga av timern i förtid. Stänga av kokzon och timer samtidigt 0 1. Välj önskad kokzon med hjälp av kokzonsknapparna. 2. Tryck därefter samtidigt lätt på knapparna + och -: Kokzonen och timern stängs av. Stänga av timer - kokzonen förblir aktiv 0 1. Välj önskad kokzon med hjälp av kokzonsknapparna. 2. Tryck lätt på "Timer" igen. 3. Tryck därefter samtidigt lätt på knapparna + och -: Endast timern stängs av. Kokzonen förblir påslagen. 90 Bruksanvisning Spärra/frigöra panel Du kan när som helst under användningen spärra panelen, förutom sensorfältet "Till/Från", för att förhindra att inställningarna ändras t.ex. om du torkar av panelen med en trasa. Denna funktion kan också användas som barnspärr Tryck på knappen o tills kontrollampan tänds. 2. För att låsa upp spärren trycker du lätt på låsfunktionsknappen igen tills kontrollampan slocknar. Barnspärr! Om hällen stängs av helt med hjälp av sensorfältet "Till/ Från" då låsfunktionsknappen är aktiverad kommer låsfunktionsknappen fortfarande att vara aktiv nästa gång som hällen slås på.

9 För att kokzonerna ska kunna slås på igen måste du först trycka lätt på låsfunktionsknappen. 91 Bruksanvisning Användning, tabeller, tips Tips för tillagning med eller utan automatik Vi rekommenderar uppkokningsautomatiken: för rätter som sätts på kalla och värms upp på hög effekt och som inte hela tiden behöver övervakas i sjudläget för rätter som hälls i het panna. Automatikfunktionen är inte lämplig för: gulasch, rullader eller liknande gryträtter, som tills de fått rätt färg måste vändas ofta, brynas, ösas och bräseras klara. knödel, pastarätter med mycket vätska kokning med ångkokare stora mängder soppor/gryträtter med mer än 2 l vätska. 92 Bruksanvisning Tabeller Obs! Uppgifterna i följande tabell är riktvärden. Vilken inställning som är bäst för olika tillagningar beror på kärlens kvalitet och på livsmedlens slag och kvantitet. Riktvärden för inställningen av kokzonerna Vredläge 9 resp. P 7-9 Koka upp Bryna kraftigt lämpligt för koka upp större mängd vatten, koka pasta fritera pommes frites, bryna kött, t.ex. gulasch, grädda t.ex. rårakor, steka oxfilé, biffar steka kött, snitsel, cordon bleu, kotlett, omelett, pannbiff, reda av, steka lätt, korv, lever, ägg, fritera munkar. koka större mängder, gryträtter och soppor, koka potatis, koka köttbuljong ångkoka grönsaker eller bräsera kött koka risgrynsgröt svälla ris eller mjölkrätter, ångkoka mindre mängder potatis eller grönsaker, värma färdigrätter. fransk omelett/äggstanning, hollandaisesås, hålla rätter varma, smälta smör, choklad, gelatin eftervärme, frånläge 6-7 Steka lätt 4-5 Koka 3-4 Ångkoka Ånga 2-3 Svälla 1-2 Smälta 0 93 Bruksanvisning Exempel på användning av uppkokningsautomatik Exempel på användning Biff Schnitzel, pannbiff, stekt ägg, korv Pannkakor Soppor Potatis, grönsaker Tillagning Steka kraftigt Steka Vredläge A7 till A8 A6 till A7 Tillagningstid 8-20 min per panna min per panna Användning/tips Vänd då och då Vänd då och då Grädda Koka Ångkoka A6 till A7 A3 till A5 A3 till A5 Kontinuerlig min min Vänd då och då Upp till 3 l vätska plus ingredienser Använd inte för mycket vätska! t.ex.: max. ¼ l vatten till 750 g potatis Tillsätt lite vätska vid behov (några matskedar) Tillsätt minst dubbla mängden vätska till ris etc. Rör om ibland Anpassa inställningen till mängden Grönsaker Fräsa, tina upp Svälla A2 till A min Ris, hirs, bovete A2 till A min Färdiga rätter, gryträtter Fransk omelett/äggstanning Choklad/ smör/ gelatin Värma upp Stelna A2 till A3 1 till A min 5-25 min Smälta 1 till A min Utan vattenbad! Rör om ibland! 94 Bruksanvisning Rengöring och skötsel Fördelar vid rengöring och skötsel av induktionszonerna 2 Glaskeramikhällar med induktionsvärmning är mycket lättare att rengöra än hällar med strålningsuppvärmning: Induktionszonen reagerar snabbare på ned- och frånkoppling. Överkokning och fastbränning av mat kan därför undvikas i stor utsträckning. Temperaturerna på glaskeramikytan är betydligt lägre vid induktiv tillagning än vid traditionell strålningsuppvärmning. Då värmen alstras i kastrullen bränner eventuella matrester eller livsmedel inte fast så hårt på glaskeramikytan. Glaskeramikhäll Det är viktigt att rengöra kokhällen efter varje användning! Observera! Använd aldrig aggressiva rengöringsmedel, som t.ex. grova skurmedel eller Scotch- Brite. Rengör alltid hällen när den är lätt nedsmutsad. Använd då en fuktig trasa och lite handdiskmedel. Torka sedan hällen torr med en ren trasa. Det får inte finns några rester från rengöringsmedel kvar på ytan. Rengör hela hällen ordentligt en gång i veckan. Använd då "Sidol-Edelstahlglanz", "Stahl-Fix", "WK-Top" eller "Cillit". Rengör sedan hela kokhällen med rent vatten och torka den torr med en ren trasa. Se till att det inte finns några rester av rengöringsmedel kvar på ytan! Då kan hällen skadas! 95 Bruksanvisning Speciell nedsmutsning Överkokade maträtter 0 Mjuka först upp dem med en våt trasa och avlägsna därefter smutsresterna med en glaseller rakbladsskrapa. Var försiktig! Risk att skada sig! Rengör sedan kokhällen med de föreskrivna rengöringsmedlen. Smält socker och plast tar du bort genast medan massan fortfarande är varm (inte het) med en glasskrapa, så att skador inte uppstår. Rengör därefter kokhällen på normalt sätt. Skador från socker eller sockerhaltiga maträtter kan du förebygga genom att putsa kokhällen med "Collo-Profi" eller "Cerafix". Fläckar 0 Kalkfläckar, pärlemoglänsande fläckar, metallskimrande missfärgningar och avskav från kastrullen som bildats under tillagningen tar du lättast bort när kokzonerna fortfarande är varma. Använd då de rengöringsmedel som nämndes ovan. Upprepa eventuellt rengöringen. 96 Bruksanvisning 1 Observera! Det får inte komma någon ättika, citron eller kalklösande medel på hällens ram, då kan matta partier uppstå. Sandkorn som hamnat på hällen kan ge upphov till repor när man flyttar kastrullerna. Se därför till att det inte finns några sandkorn på hällen. Bortnött dekor Genom användning av aggressiva rengöringsmedel och kastrullbottnar som skaver blir dekoren med tiden bortnött och det uppstår mörka fläckar. 3 Lämpliga rengöringsmedel och vårdande medel kan man få från AEG kundtjänst. 97 Installationsanvisning Vad gör man när.

10 Powered by TCPDF ( bokstaven f blinkar i den digitala displayen för induktionskokzonen? Kontrollera om kokkärlet står på den rätta kokzonen, kokkärlets bottendiameter är för liten för kokzonen, kokkärlet är lämpligt för induktion.... j visas på den digitala displayen? Kontrollera om kokzonen är överhettad. Gör så här: Stäng av kokzonen och låt den svalna. Försök att slå på kokzonen igen efter några minuter med lämpligt kokkärl. Kokzonen har stängts av automatiskt. Genom att snabbt stänga av och slå på kokzonen igen aktiveras den på nytt. INSTALLATIONSANVISNING 1 Observera! Den nya hällen får endast installeras och anslutas av en auktoriserad fackman. Reparationer får endast utföras av fackkunnig person. Felaktiga reparationer kan innebära allvarliga risker för användaren. Vid reparationer - kontakta vår kundservice eller din fackhandel. Om du inte följer dessa råd gäller inte garantin för skador som uppkommer. Inbyggnadshällar får endast användas om de är monterade i normenliga, passande inbyggnadsskåp och bänkskivor. Då säkerställs beröringsskyddet som krävs av VDE (Tyska elektroteknikers förbund) för elektriska apparater. Vid fel på hällen, brott eller sprickor: stäng av alla kokzoner, slå ifrån säkringen för hällen resp. skruva ur den Installationsanvisning Tekniska data Mått Bredd Djup Höjd Höjd inuti 570 mm 500 mm 55 mm 52 mm Inbyggnadsmått Bredd Djup Hörnradie 560 mm 490 mm R3 Effektförbrukning Enkelkokzon med strålvärme ø 145 mm Stekzon med strålvärme ø 170 mm - ø 265 mm Induktionskokzon ø 145 mm Induktionskokzon ø 210 mm Induktionskokzon ø 210 mm (P) Värmeelementspänning Totalt ansluten effekt max 1200 W 2400 W 1400 W 2200 W 3000 W 230 V ~ 7,2 kw 99 Installationsanvisning Bestämmelser, normer, direktiv Denna spishäll uppfyller följande normer: EN och EN gällande säkerheten för elektriska apparater för användning i hushållet och liknande ändamål och DIN / / gällande användningsegenskaperna hos elspisar för hushållet. EN / VDE 0875 del 14-2 EN / VDE 0875 del 14/12.93 EN / VDE 0838 del 2 EN / VDE 0838 del 3 gällande grundläggande skyddskrav för elektromagnetisk kompatibilitet (EMV). ; Denna apparat uppfyller EU-direktiven 73/23/EEC från (lågspänningsdirektiv) 89/336/EEC från (EMV-direktiv inklusive ändringsdirektiv 92/31/EEC). 100 Installationsanvisning 1 Säkerhetsanvisningar för installatören I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är Lådor får inte monteras under Inbyggnadsskåpets stabilitet måste uppfylla DIN Alla ursågade snittytor måste förseglas med lämpligt tätningsmaterial för att skydda mot fukt. På kaklade arbetsytor måste fogarna i kokdelens underlag fyllas ut helt med fogmaterial. För natur-, konststens- eller keramikplattor måste låsfjädrarna limmas med lämpligt konstharts- eller tvåkomponentlim. Kontrollera att tätningen i underlagets infattning sitter fast ordentligt och att underlaget är helt. Ingen extra silkontätningsmassa får användas eftersom detta försvårar demonteringen vid service. Vid demontering måste hällen tryckas ut underifrån. 101 Installationsanvisning Elektrisk anslutning Endast matningsledningen som sitter på hällen får användas för att ansluta hällen. Reservmatningsledningar ska beställas genom AEG:s kundservice. I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. 2N~ Anschlußleitung Mulde Hausanschluss schwarz schwarz 2 30V ~ Anschlußleitung Mulde Hausanschluss schwarz schwarz L1 L2 230V~ L1 230V~ blau grüngelb N PE blau grüngelb N PE 1 Observera! Anslut elektriskt enligt kopplingsschemat. 102 Service SERVICE I kapitlet "Vad gör man när...?..." finns en sammanställning av några fel som du själv kan åtgärda. Börja med att se efter här, om fel uppstår. Rör det sig om en teknisk störning? Kontakta då kundservice. (Adresser och telefonnummer hittar du i avsnittet "Kundservice".) Var väl förberedd inför samtalet. Då blir det lättare att ställa diagnos och avgöra om ett kundservicebesök behövs. Försök att så noggrant som möjligt ta reda på följande: Hur visar sig störningen? Under vilka omständigheter uppträder störningen? Anteckna innan samtalet följande siffror som finns på typskylten: PNC-numret (9 siffror), S-No-numret (9 siffror). Vi rekommenderar att du för in sifferbeteckningarna här så att du alltid har dem till hands: PNC S-No När uppstår kostnader för dig även under garantitiden? Då du själv hade kunnat åtgärda felet med hjälp av feltabellen (se avsnittet "Vad gör man när..."). Om kundserviceteknikern måste komma flera gånger på grund av att han/hon inte har fått all viktig information innan sitt besök och därför måste åka och hämta t.ex. reservdelar. Dessa återbesök kan du undvika om du förbereder ditt telefonsamtal enligt ovan. 103 Montering Montasje Installation Asennus MONTERING MONTASJE INSTALLATION ASENNUS 140 Montering Montasje Installation Asennus 141.
