Kontrollplan PBL Kv.Ugglan 23

Transkript

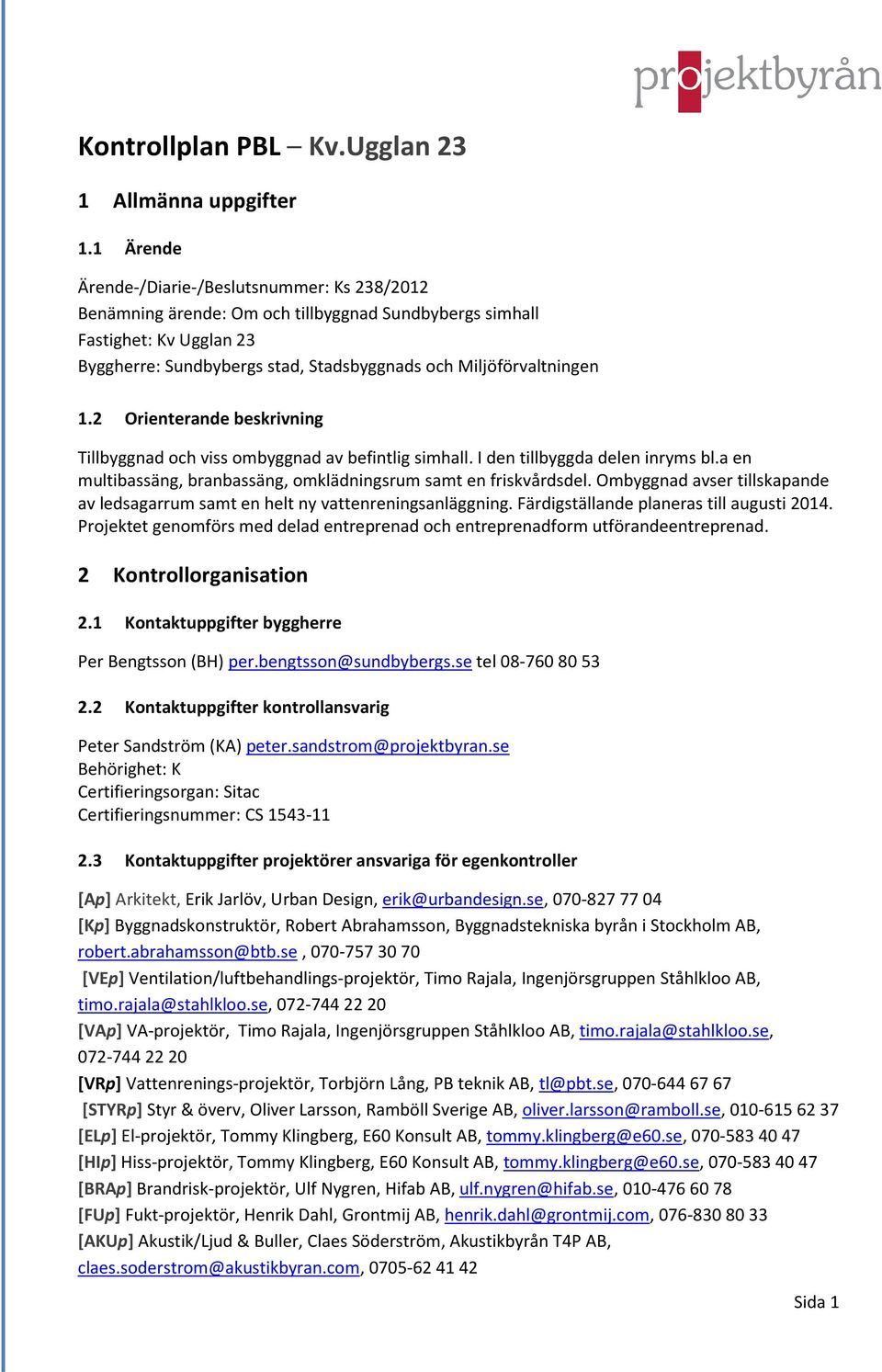

1 Kontrollplan PBL Kv.Ugglan 23 1 Allmänna uppgifter 1.1 Ärende Ärende-/Diarie-/Beslutsnummer: Ks 238/2012 Benämning ärende: Om och tillbyggnad Sundbybergs simhall Fastighet: Kv Ugglan 23 Byggherre: Sundbybergs stad, Stadsbyggnads och Miljöförvaltningen 1.2 Orienterande beskrivning Tillbyggnad och viss ombyggnad av befintlig simhall. I den tillbyggda delen inryms bl.a en multibassäng, branbassäng, omklädningsrum samt en friskvårdsdel. Ombyggnad avser tillskapande av ledsagarrum samt en helt ny vattenreningsanläggning. Färdigställande planeras till augusti Projektet genomförs med delad entreprenad och entreprenadform utförandeentreprenad. 2 Kontrollorganisation 2.1 Kontaktuppgifter byggherre Per Bengtsson (BH) per.bengtsson@sundbybergs.se tel Kontaktuppgifter kontrollansvarig Peter Sandström (KA) peter.sandstrom@projektbyran.se Behörighet: K Certifieringsorgan: Sitac Certifieringsnummer: CS Kontaktuppgifter projektörer ansvariga för egenkontroller [Ap] Arkitekt, Erik Jarlöv, Urban Design, erik@urbandesign.se, [Kp] Byggnadskonstruktör, Robert Abrahamsson, Byggnadstekniska byrån i Stockholm AB, robert.abrahamsson@btb.se, [VEp] Ventilation/luftbehandlings-projektör, Timo Rajala, Ingenjörsgruppen Ståhlkloo AB, timo.rajala@stahlkloo.se, [VAp] VA-projektör, Timo Rajala, Ingenjörsgruppen Ståhlkloo AB, timo.rajala@stahlkloo.se, [VRp] Vattenrenings-projektör, Torbjörn Lång, PB teknik AB, tl@pbt.se, [STYRp] Styr & överv, Oliver Larsson, Ramböll Sverige AB, oliver.larsson@ramboll.se, [ELp] El-projektör, Tommy Klingberg, E60 Konsult AB, tommy.klingberg@e60.se, [HIp] Hiss-projektör, Tommy Klingberg, E60 Konsult AB, tommy.klingberg@e60.se, [BRAp] Brandrisk-projektör, Ulf Nygren, Hifab AB, ulf.nygren@hifab.se, [FUp] Fukt-projektör, Henrik Dahl, Grontmij AB, henrik.dahl@grontmij.com, [AKUp] Akustik/Ljud & Buller, Claes Söderström, Akustikbyrån T4P AB, claes.soderstrom@akustikbyran.com, Sida 1

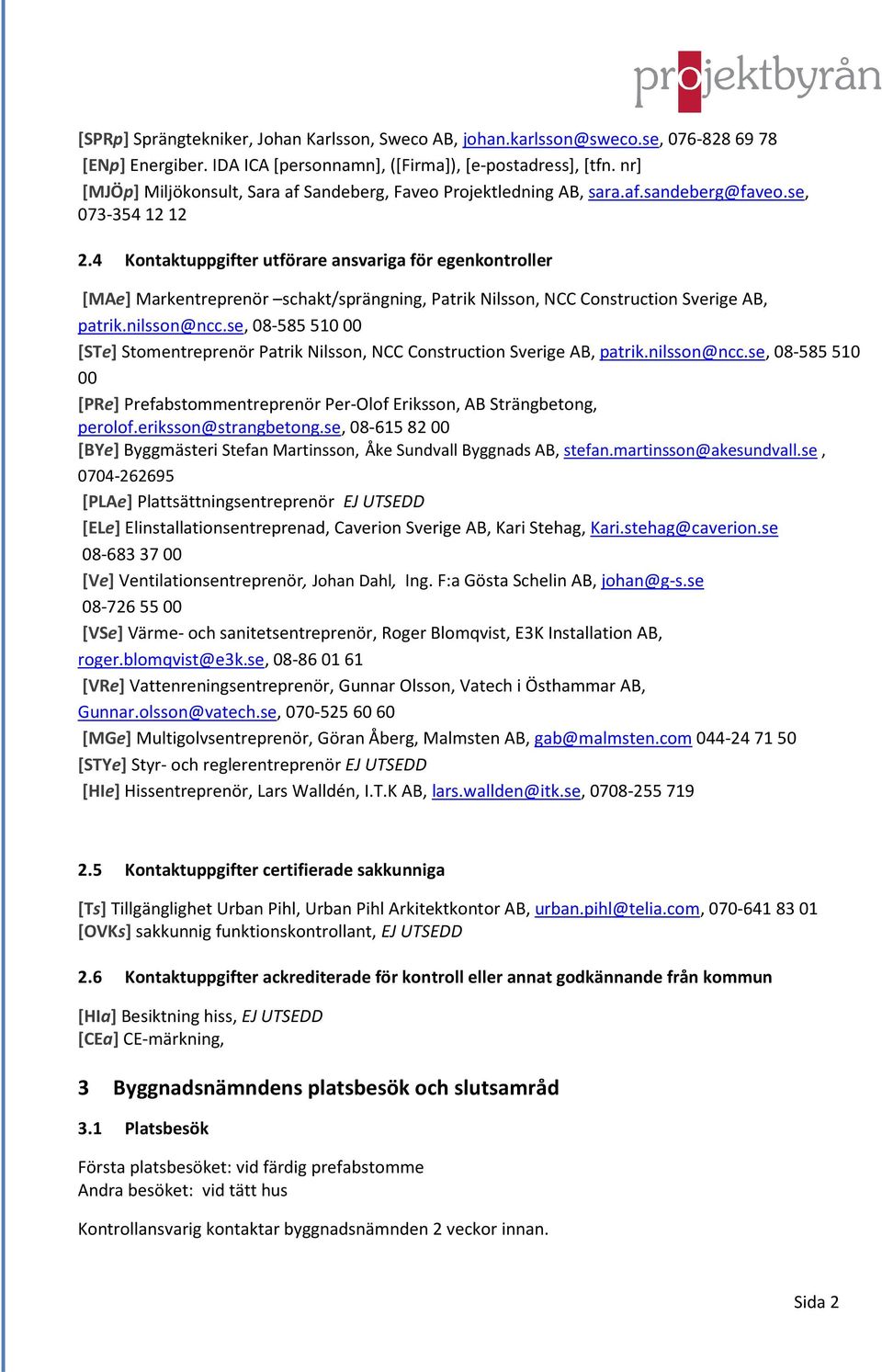

2 [SPRp] Sprängtekniker, Johan Karlsson, Sweco AB, [ENp] Energiber. IDA ICA [personnamn], ([Firma]), [e-postadress], [tfn. nr] [MJÖp] Miljökonsult, Sara af Sandeberg, Faveo Projektledning AB, Kontaktuppgifter utförare ansvariga för egenkontroller [MAe] Markentreprenör schakt/sprängning, Patrik Nilsson, NCC Construction Sverige AB, [STe] Stomentreprenör Patrik Nilsson, NCC Construction Sverige AB, [PRe] Prefabstommentreprenör Per-Olof Eriksson, AB Strängbetong, [BYe] Byggmästeri Stefan Martinsson, Åke Sundvall Byggnads AB, [PLAe] Plattsättningsentreprenör EJ UTSEDD [ELe] Elinstallationsentreprenad, Caverion Sverige AB, Kari Stehag, [Ve] Ventilationsentreprenör, Johan Dahl, Ing. F:a Gösta Schelin AB, [VSe] Värme- och sanitetsentreprenör, Roger Blomqvist, E3K Installation AB, [VRe] Vattenreningsentreprenör, Gunnar Olsson, Vatech i Östhammar AB, Gunnar.olsson@vatech.se, [MGe] Multigolvsentreprenör, Göran Åberg, Malmsten AB, gab@malmsten.com [STYe] Styr- och reglerentreprenör EJ UTSEDD [HIe] Hissentreprenör, Lars Walldén, I.T.K AB, lars.wallden@itk.se, Kontaktuppgifter certifierade sakkunniga [Ts] Tillgänglighet Urban Pihl, Urban Pihl Arkitektkontor AB, urban.pihl@telia.com, [OVKs] sakkunnig funktionskontrollant, EJ UTSEDD 2.6 Kontaktuppgifter ackrediterade för kontroll eller annat godkännande från kommun [HIa] Besiktning hiss, EJ UTSEDD [CEa] CE-märkning, 3 Byggnadsnämndens platsbesök och slutsamråd 3.1 Platsbesök Första platsbesöket: vid färdig prefabstomme Andra besöket: vid tätt hus Kontrollansvarig kontaktar byggnadsnämnden 2 veckor innan. Sida 2

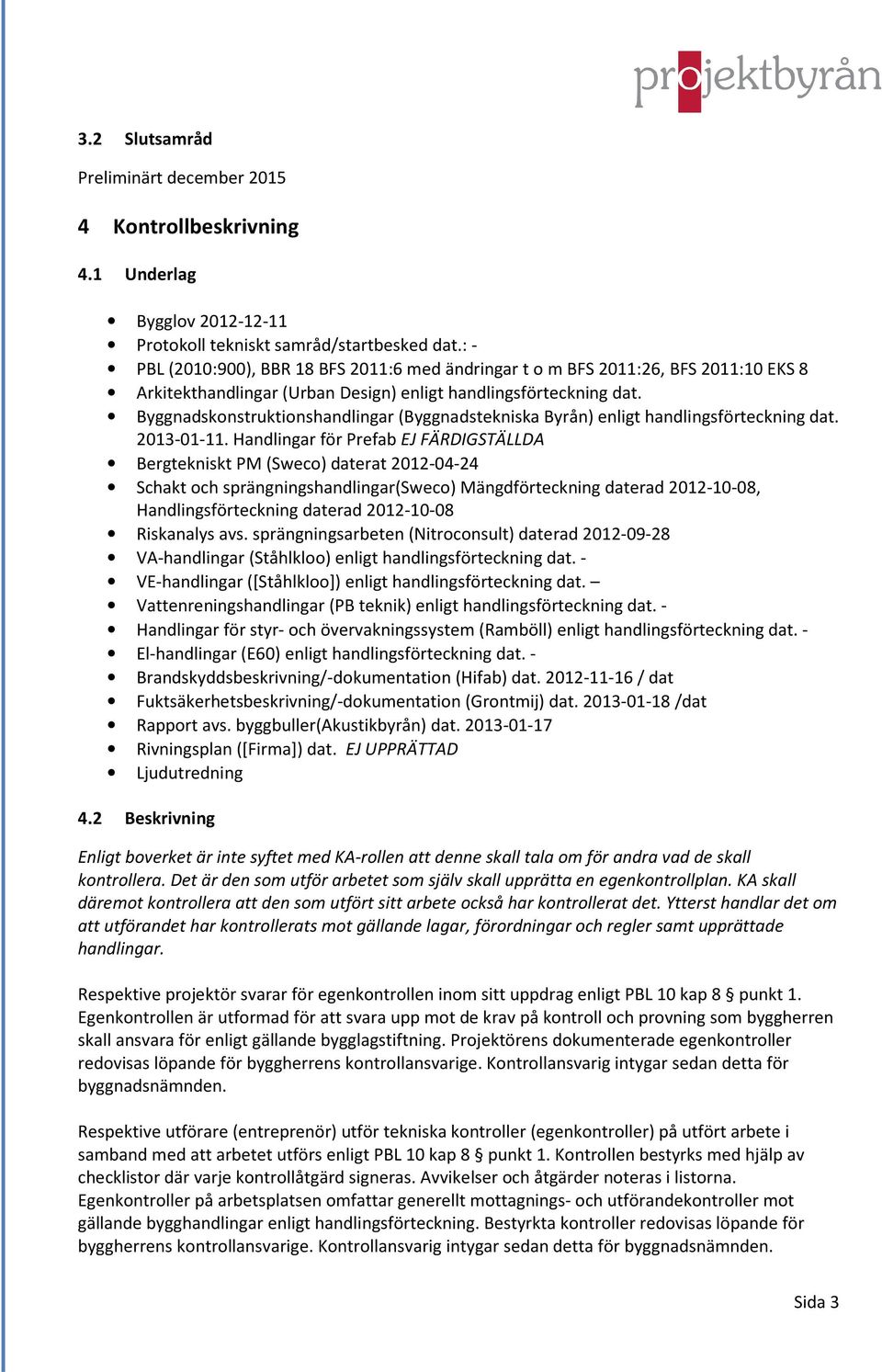

3 3.2 Slutsamråd Preliminärt december Kontrollbeskrivning 4.1 Underlag Bygglov Protokoll tekniskt samråd/startbesked dat.: - PBL (2010:900), BBR 18 BFS 2011:6 med ändringar t o m BFS 2011:26, BFS 2011:10 EKS 8 Arkitekthandlingar (Urban Design) enligt dat. Byggnadskonstruktionshandlingar (Byggnadstekniska Byrån) enligt dat Handlingar för Prefab EJ FÄRDIGSTÄLLDA Bergtekniskt PM (Sweco) daterat Schakt och sprängningshandlingar(sweco) Mängdförteckning daterad , Handlingsförteckning daterad Riskanalys avs. sprängningsarbeten (Nitroconsult) daterad VA-handlingar (Ståhlkloo) enligt dat. - VE-handlingar ([Ståhlkloo]) enligt dat. Vattenreningshandlingar (PB teknik) enligt dat. - Handlingar för styr- och övervakningssystem (Ramböll) enligt dat. - El-handlingar (E60) enligt dat. - Brandskyddsbeskrivning/-dokumentation (Hifab) dat / dat Fuktsäkerhetsbeskrivning/-dokumentation (Grontmij) dat /dat Rapport avs. byggbuller(akustikbyrån) dat Rivningsplan ([Firma]) dat. EJ UPPRÄTTAD Ljudutredning 4.2 Beskrivning Enligt boverket är inte syftet med KA-rollen att denne skall tala om för andra vad de skall kontrollera. Det är den som utför arbetet som själv skall upprätta en. KA skall däre kontrollera att den som utfört sitt arbete också har kontrollerat det. Ytterst handlar det om att utförandet har kontrollerats gällande lagar, förordningar och regler samt upprättade handlingar. Respektive projektör svarar för egenkontrollen inom sitt uppdrag enligt PBL 10 kap 8 punkt 1. Egenkontrollen är utformad för att svara upp de krav på kontroll och provning som byggherren skall ansvara för enligt gällande bygglagstiftning. Projektörens dokumenterade egenkontroller redovisas löpande för byggherrens kontrollansvarige. Kontrollansvarig intygar sedan detta för byggnadsnämnden. Respektive utförare (entreprenör) utför tekniska kontroller (egenkontroller) på utfört arbete i samband med att arbetet utförs enligt PBL 10 kap 8 punkt 1. Kontrollen bestyrks med hjälp av checklistor där varje kontrollåtgärd signeras. Avvikelser och åtgärder noteras i listorna. Egenkontroller på arbetsplatsen omfattar generellt tagnings- och utförandekontroller gällande bygghandlingar enligt. Bestyrkta kontroller redovisas löpande för byggherrens kontrollansvarige. Kontrollansvarig intygar sedan detta för byggnadsnämnden. Sida 3

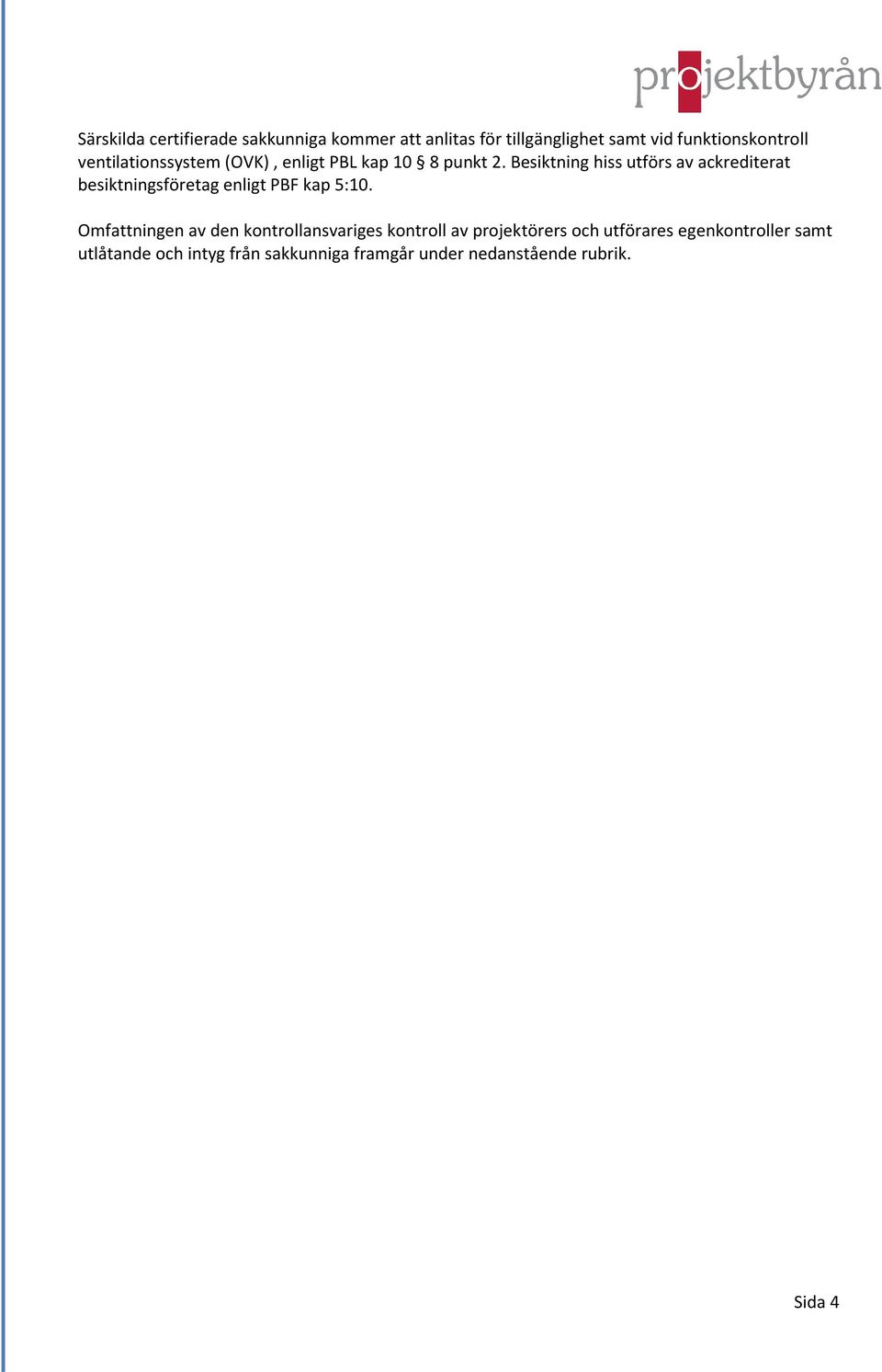

4 Särskilda certifierade sakkunniga kommer att anlitas för tillgänglighet samt vid funktionskontroll ventilationssystem (OVK), enligt PBL kap 10 8 punkt 2. Besiktning hiss utförs av ackrediterat besiktningsföretag enligt PBF kap 5:10. Omfattningen av den kontrollansvariges kontroll av projektörers och utförares egenkontroller samt utlåtande och intyg från sakkunniga framgår under nedanstående rubrik. Sida 4

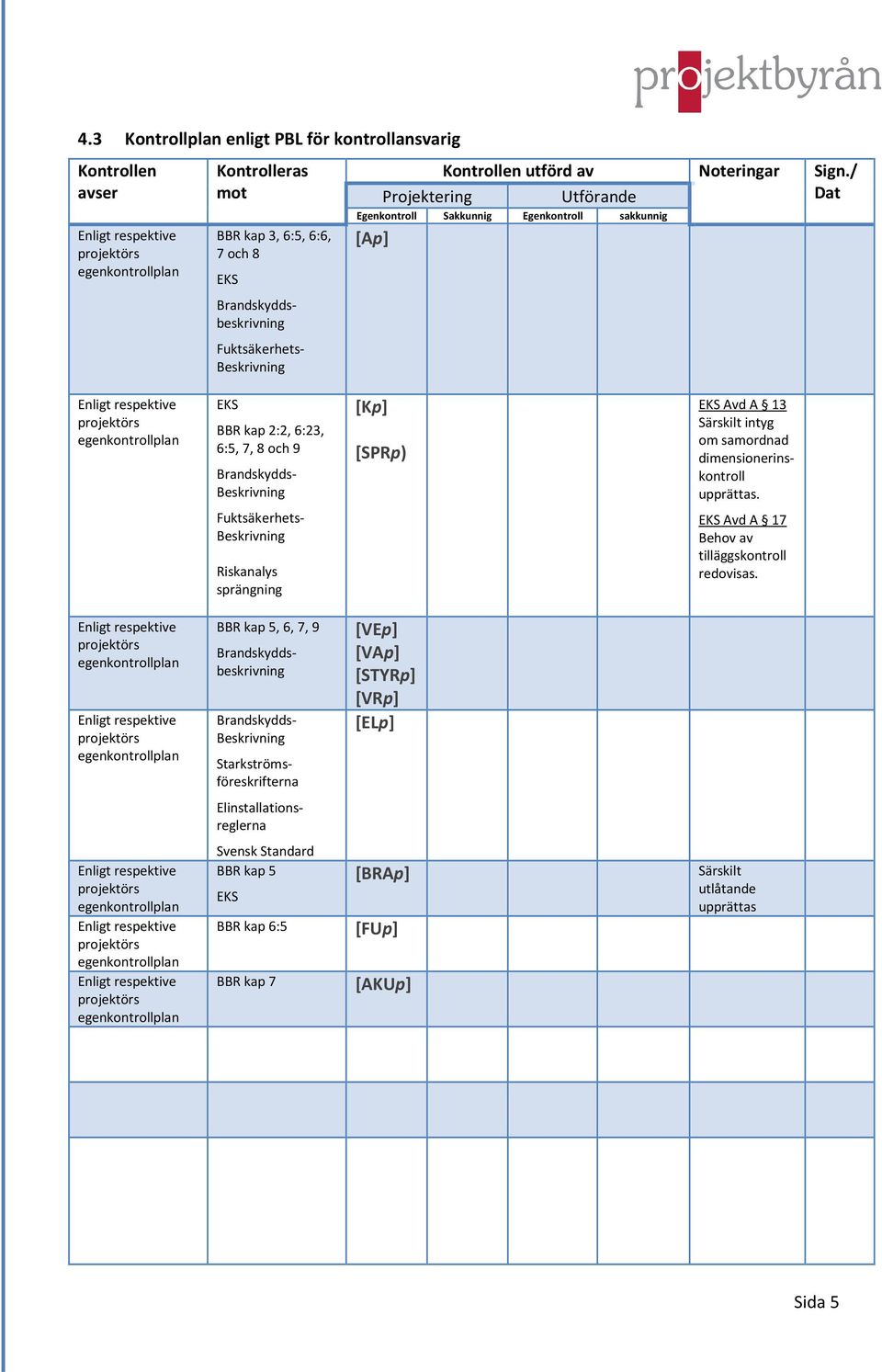

5 4.3 Kontrollplan enligt PBL för kontrollansvarig Kontrollen avser Kontrolleras BBR kap 3, 6:5, 6:6, 7 och 8 EKS Brandskyddsbeskrivning Fuktsäkerhets- Beskrivning [Ap] EKS BBR kap 2:2, 6:23, 6:5, 7, 8 och 9 Brandskydds- Beskrivning [Kp] [SPRp) EKS Avd A 13 Särskilt intyg om samordnad dimensionerinskontroll upprättas. Fuktsäkerhets- Beskrivning Riskanalys sprängning EKS Avd A 17 Behov av tilläggskontroll redovisas. BBR kap 5, 6, 7, 9 Brandskydds- Beskrivning Brandskyddsbeskrivning Starkströmsföreskrifterna [VEp] [VAp] [STYRp] [VRp] [ELp] Elinstallationsreglerna Svensk Standard BBR kap 5 EKS BBR kap 6:5 BBR kap 7 [BRAp] [FUp] [AKUp] Särskilt utlåtande upprättas Sida 5

6 Kontrollen avser Kontrolleras [MAe] [STe] [BYe] [PLAe] [ELe] [Ve] [VSe] [STYRe] [HIe] [PRe] [VRe] [MGe] Sida 6

7 Kontrollen avser Kontrolleras Att arbetsmiljöplan finns upprättad Hörande av arbetstagarrepresentanter Inventering av farligt avfall samt upprättande av rivningsplan AFS 1999:3 8 PBL kap 10:15 AM-förordn 11 PBL kap 10:6 pkt 5-6 Intyg/utlåtande skyddsombud /arbetstagarrepresentant Radonklassificering BBR kap 6:23 Riskanalys avseende sprängning och spontningsarbeten [SPRp] Förberedelse med slangar under plattan Finns framme datering Radonklassificering BBR kap 6:23 Utstakning av byggnaden Besiktning bergyta/schaktvägg Redovisas för mätansvarig i kommunen inkl soldäck. Utförs av berggrundsgeolog Sprängplan & sprängjournal Schaktbottenbesiktning PM 1 Geoteknik PBL kap 10:26 PM1 Geoteknik BBR kap 2:4 Kompl. efter bergschakt PM1 Geoteknik [GEOp] Särskilt utl. berggrundsgeolog. Grundbottenbesiktning KAs besök vid grundbottenbesiktning före gjutning KAs besök när stommen är rest Byggnadsnämndens arbetsplatsbesök KAs besök vid BN arbetsplatsbesök KAs besök under pågående invändiga arbeten Installationer för dagvatten Behörighetskontroll El PM1 Geoteknik [Kp] Redovisas i EK PBL kap 10:27 Se pkt 3.1 PBL kap 10:11 BBR kap 6:642 [MAp] [MAe] ELSÄK-FS 2007:2 ELSÄK-FS 2010:4. Sida 7

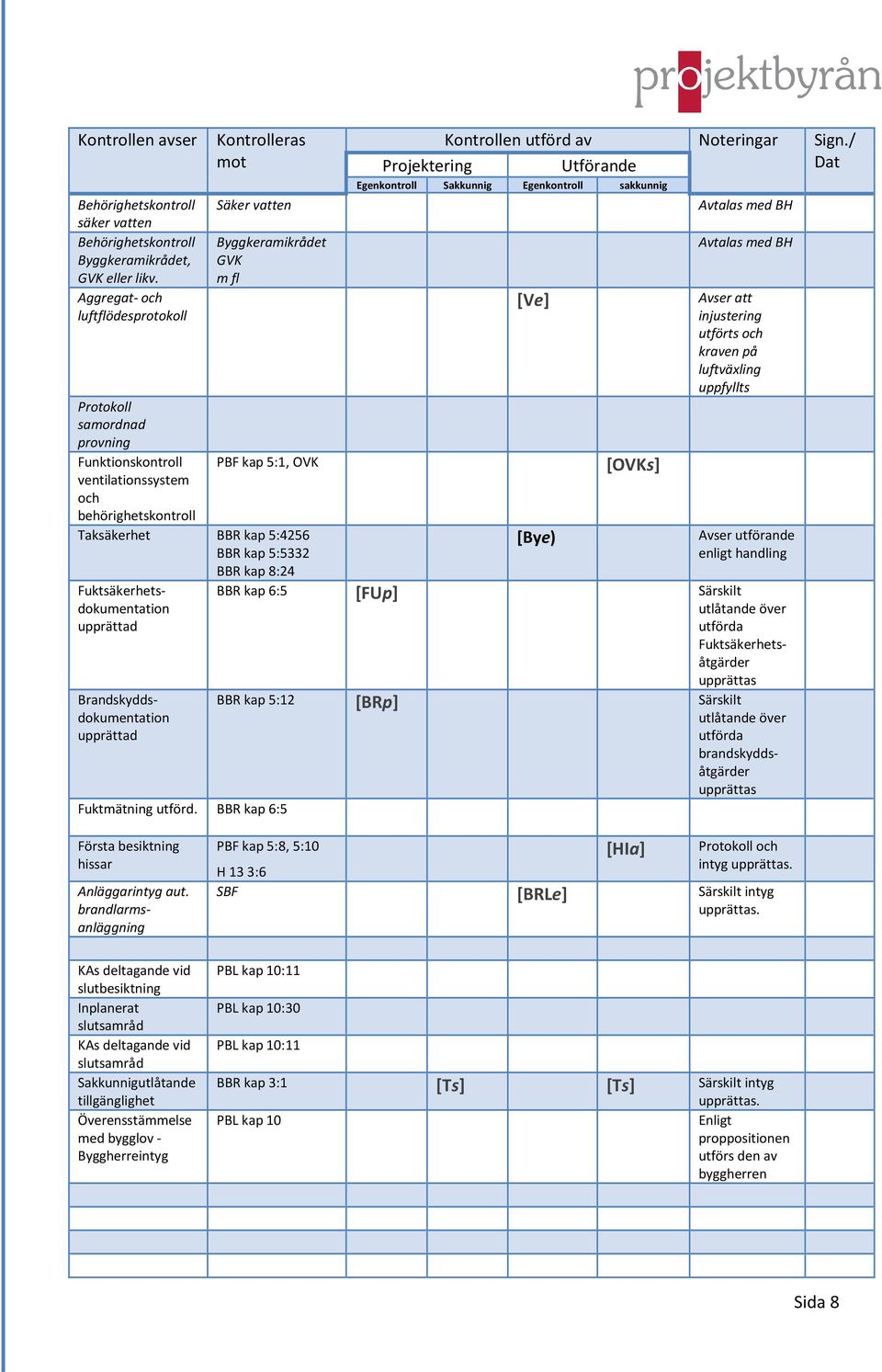

8 Kontrollen avser Kontrolleras Behörighetskontroll säker vatten Behörighetskontroll Byggkeramikrådet, GVK eller likv. Aggregat- och luftflödesprotokoll Säker vatten Byggkeramikrådet GVK m fl Protokoll samordnad provning Funktionskontroll PBF kap 5:1, OVK ventilationssystem och behörighetskontroll Taksäkerhet BBR kap 5:4256 BBR kap 5:5332 BBR kap 8:24 Fuktsäkerhetsdokumentation upprättad BBR kap 6:5 [FUp] Särskilt utlåtande över utförda Fuktsäkerhetsåtgärder upprättas BBR kap 5:12 [BRp] Särskilt utlåtande över utförda brandskyddsåtgärder upprättas Brandskyddsdokumentation upprättad Fuktmätning utförd. BBR kap 6:5 [Ve] [Bye) [OVKs] Avtalas med BH Avtalas med BH Avser att injustering utförts och kraven på luftväxling uppfyllts Avser utförande enligt handling Första besiktning hissar Anläggarintyg aut. brandlarmsanläggning KAs deltagande vid slutbesiktning Inplanerat slutsamråd KAs deltagande vid slutsamråd Sakkunnigutlåtande tillgänglighet Överensstämmelse med bygglov - Byggherreintyg [HIa] PBF kap 5:8, 5:10 Protokoll och intyg upprättas. H 133:6 SBF [BRLe] Särskilt intyg upprättas. PBL kap 10:11 PBL kap 10:30 PBL kap 10:11 BBR kap 3:1 [Ts] [Ts] Särskilt intyg PBL kap 10 upprättas. Enligt proppositionen utförs den av byggherren Sida 8

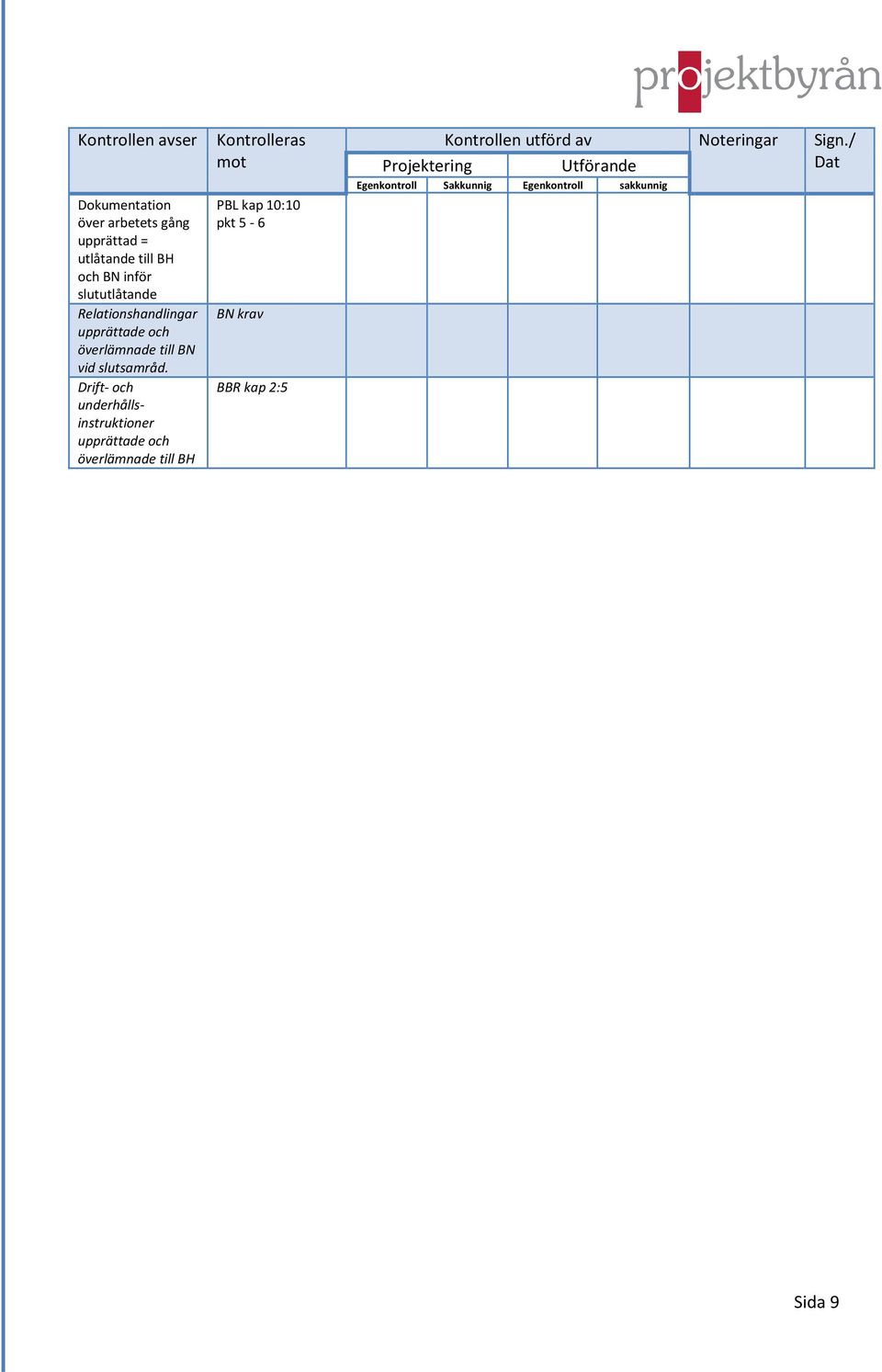

9 Kontrollen avser Kontrolleras Dokumentation över arbetets gång upprättad = utlåtande till BH och BN inför slututlåtande Relationshandlingar upprättade och överlämnade till BN vid slutsamråd. Drift- och underhållsinstruktioner upprättade och överlämnade till BH PBL kap 10:10 pkt 5-6 BN krav BBR kap 2:5 Sida 9
