Kondensskydd Drypac. Funktion. Värt att notera. Användning. Applikation. l i nda b dryp ac. För effektivt kondensskydd.

Transkript

1 Kontakt, översikt, index Takvärme/Kyltakshandledningen Plexus Professor / Professor Plus Premum / Premax / Solus Architect Polaris I & S Plafond Podium Celo Cabinett Capella Carat Fasadium Atrium / Loggia Regula Belysning TEKNOsim.0 Lindab Ventilation A/S. Varje form av eftertryck och kopiering utan skriftlig tillåtelse är förbjuden. är Lindab AB s registrerade varumärke. Lindabs produkter, system, produktgrupper - och produktbeteckningar är skyddade av intellektuell egendomsrätt (IPR).

2

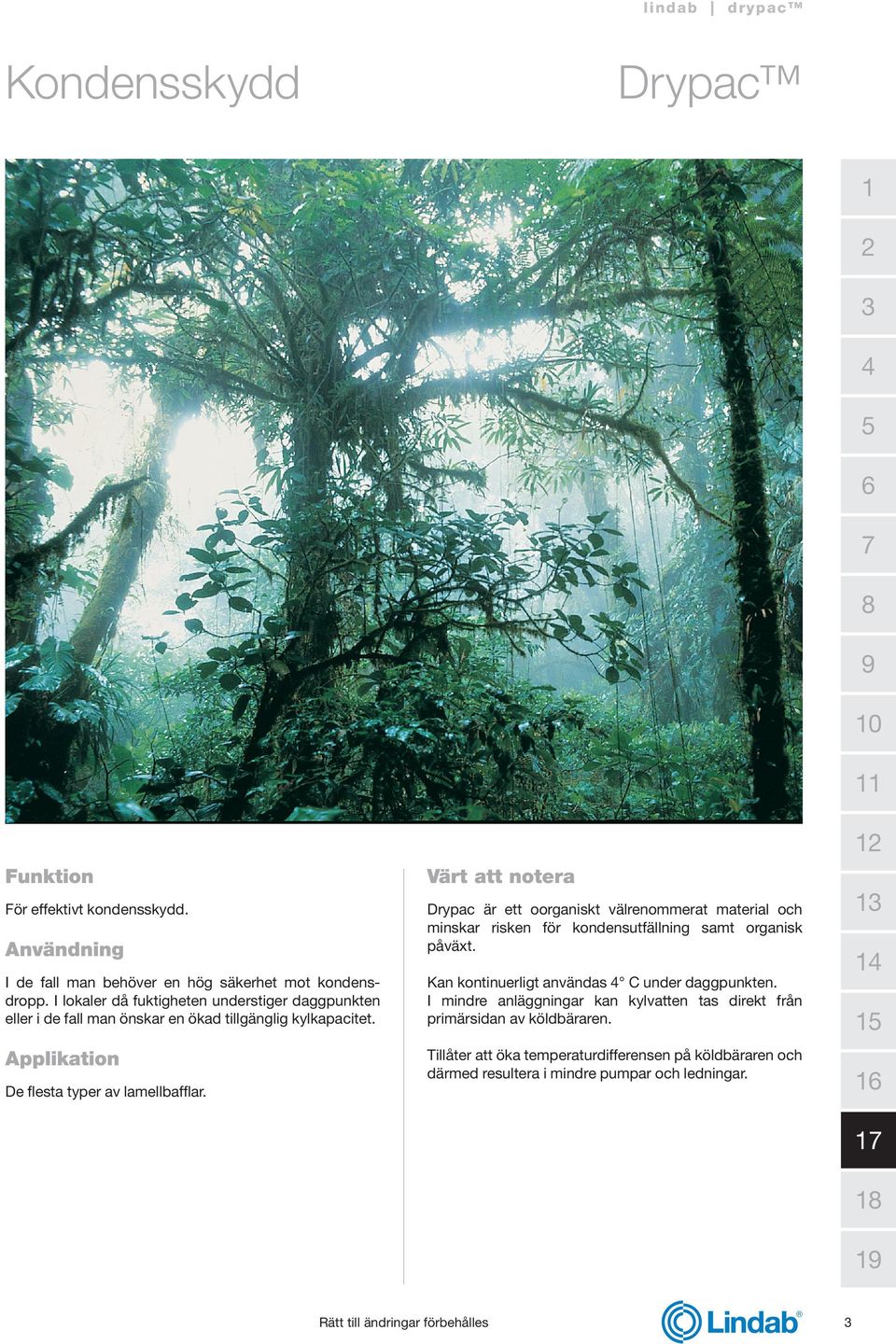

3 l i nda b dryp ac Funktion Värt att notera För effektivt kondensskydd. Användning Drypac är ett oorganiskt välrenommerat material och minskar risken för kondensutfällning samt organisk påväxt. I de fall man behöver en hög säkerhet mot kondensdropp. I lokaler då fuktigheten understiger daggpunkten eller i de fall man önskar en ökad tillgänglig kylkapacitet. Kan kontinuerligt användas C under daggpunkten. I mindre anläggningar kan kylvatten tas direkt från primärsidan av köldbäraren. Applikation Tillåter att öka temperaturdifferensen på köldbäraren och därmed resultera i mindre pumpar och ledningar. De flesta typer av lamellbafflar.

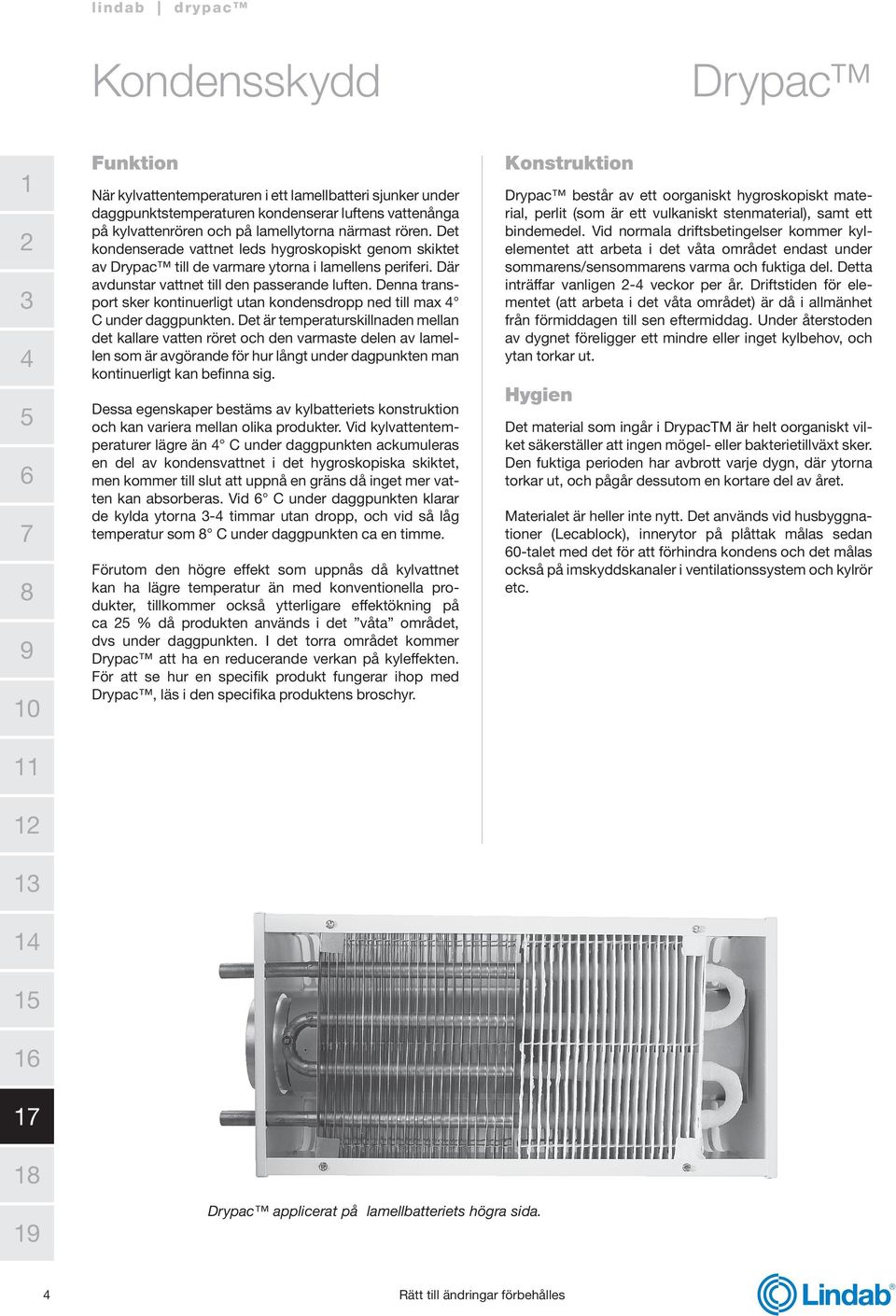

4 Funktion När kylvattentemperaturen i ett lamellbatteri sjunker under daggpunktstemperaturen kondenserar luftens vattenånga på kylvattenrören och på lamellytorna närmast rören. Det kondenserade vattnet leds hygroskopiskt genom skiktet av till de varmare ytorna i lamellens periferi. Där avdunstar vattnet till den passerande luften. Denna transport sker kontinuerligt utan kondensdropp ned till max C under daggpunkten. Det är temperaturskillnaden mellan det kallare vatten röret och den varmaste delen av lamellen som är avgörande för hur långt under dagpunkten man kontinuerligt kan befinna sig. Dessa egenskaper bestäms av kylbatteriets konstruktion och kan variera mellan olika produkter. Vid kylvattentemperaturer lägre än C under daggpunkten ackumuleras en del av kondensvattnet i det hygroskopiska skiktet, men kommer till slut att uppnå en gräns då inget mer vatten kan absorberas. Vid C under daggpunkten klarar de kylda ytorna - timmar utan dropp, och vid så låg temperatur som C under daggpunkten ca en timme. Förutom den högre effekt som uppnås då kylvattnet kan ha lägre temperatur än med konventionella produkter, tillkommer också ytterligare effektökning på ca % då produkten används i det våta området, dvs under daggpunkten. I det torra området kommer att ha en reducerande verkan på kyleffekten. För att se hur en specifik produkt fungerar ihop med, läs i den specifika produktens broschyr. Konstruktion består av ett oorganiskt hygroskopiskt material, perlit (som är ett vulkaniskt stenmaterial), samt ett bindemedel. Vid normala driftsbetingelser kommer kylelementet att arbeta i det våta området endast under sommarens/sensommarens varma och fuktiga del. Detta inträffar vanligen - veckor per år. Driftstiden för elementet (att arbeta i det våta området) är då i allmänhet från förmiddagen till sen eftermiddag. Under återstoden av dygnet föreligger ett mindre eller inget kylbehov, och ytan torkar ut. Hygien Det material som ingår i DrypacTM är helt oorganiskt vilket säkerställer att ingen mögel- eller bakterietillväxt sker. Den fuktiga perioden har avbrott varje dygn, där ytorna torkar ut, och pågår dessutom en kortare del av året. Materialet är heller inte nytt. Det används vid husbyggnationer (Lecablock), innerytor på plåttak målas sedan 0-talet med det för att förhindra kondens och det målas också på imskyddskanaler i ventilationssystem och kylrör etc. applicerat på lamellbatteriets högra sida.

5 Tillämpningsområden för är lämpligt att använda i många typer av anläggningar. Man kan dela upp dem i följande kategorier: Ökad kyleffekt och/eller mindre kyltaksytor genom att sänka köldbärartemperaturen. Höja säkerheten mot kondensdropp i känsliga miljöer. Förenkla styrsystem vid mindre anläggningar. Minska rörsystem i större anläggningar. I anläggningar med grundvattenkyla. Givetvis går dessa möjligheter att kombinera, men inte alltid fullt ut i varje funktion. Dimensionering. Ökad kyleffekt: Tilloppstemperaturer på köldbäraren dimensioneras till C under daggpunkten. Effektökningen är då maximal.. Höja säkerheten: Man sänker då tilloppstemperaturen på köldbäraren med - C under daggpunkten och erhåller (då) en mycket hög säkerhet mot kondensdropp. (se diagram ).. Förenkla styrsystem: I mindre anläggningar kan köldbärarsystemet anslutas direkt till kylmaskinens primärsida. Lämpliga temperaturer kan då vara att kylmaskinen startar vid C och bryter vid C. Kyltaken dimensioneras för medelvattentemperatur på C. Om kylmaskinens kyleffekt stämmer väl överens med kylbehovet vid torra kyltak behövs inga ytterligare åtgärder då kyltakens kyleffekt i det våta området är ca % högre. Kylmaskinen kommer då vid utetemperaturer och fuktigheter över respektive under dimensioneringen att lämna högre vattentemperaturer och således själv kompensera vid dessa extrema fall. Har kylmaskinen en överkapacitet rekommenderas en absolutluftstyrning för höjning av start/stopptemperatur. (se figur ).. Minska rörsystem i större anläggningar: Vid större anläggningar kan det löna sig att öka temperaturdifferensen mellan tillopp- och returtemperatur på köldbäraren från normalt - C till kanske - C. Kylkapaciteten minskar då något, men uppvägs oftast av en mycket lägre kostnad för rörsystemet.. I anläggningar med grundvattenkyla: Kylbafflar/kyltak med är ytterst lämpliga att ansluta till grundvattenkyla då man bättre kan utnyttja den låga tilloppstemperaturen och därmed minska grundvattenuttaget (se figur ). Projektering köldbärarsystem Rörsystemet förläggs av stål-, koppar- eller plaströr. Tillloppsledningarna skall alltid isoleras i hela sin sträckning, liksom alla ledningar i schakt. Isoleringen utförs vanligen med hellimmade rörtuber av skumgummi. Styrventiler och nakna delar av anslutningsledningar mellan kylelementen och korridorstammen isoleras lämpligen med spirallindad skumgummitejp som sedan övermålas med. Returledningar kan lämnas utan isolering om det bedöms att yttemperaturen överskrider daggpunkten, vilket den gör om temperaturdifferensen mellan köldbärarens tillopp och retur väljs till eller C. Det förutsätter också att rumsstyrning sker med -vägsventiler, differenstryckreglering är placerad i avgreningens början samt att systemet inte förses med blödarventiler, dvs att det kalla tillloppsvattnet inte cirkulerar direkt tillbaka i returledningen.

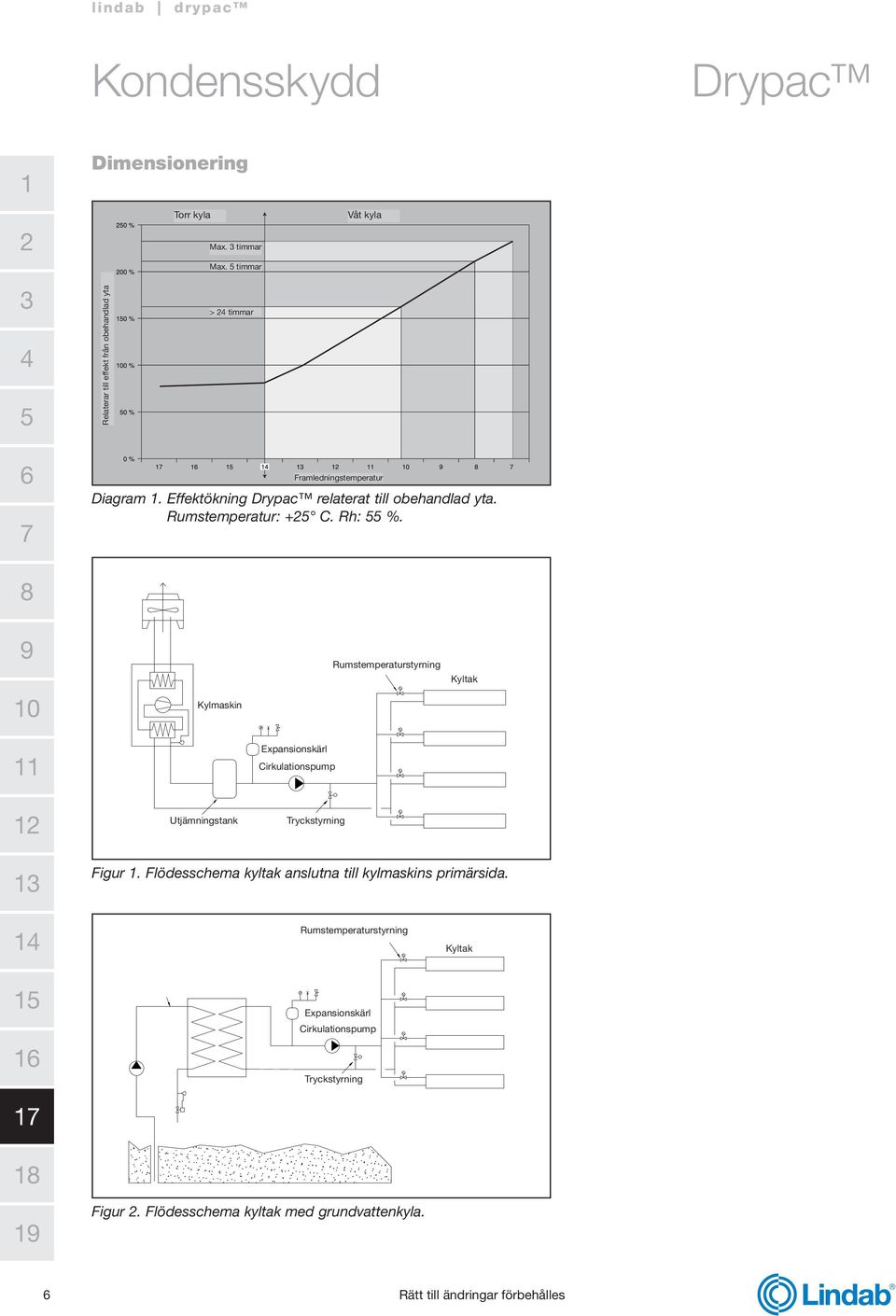

6 Dimensionering Torr Dry chilling kyla Max. Max timmar hours Max. Max timmar hours Våt Wet kyla chilling Relaterar till effekt från obehandlad yta Related to the effect from untreated surfaces > > timmar hours Framledningstemperatur Flow temperarture Diagram. Effektökning relaterat till obehandlad yta. Rumstemperatur: + C. Rh: %. Kylmaskin Utjämningstank Rumstemperaturstyrning Expansionskärl Cirkulationspump Tryckstyrning Kyltak Figur. Flödesschema kyltak anslutna till kylmaskins primärsida. Rumstemperaturstyrning Expansionskärl Cirkulationspump Tryckstyrning Figur. Flödesschema kyltak med grundvattenkyla. Kyltak

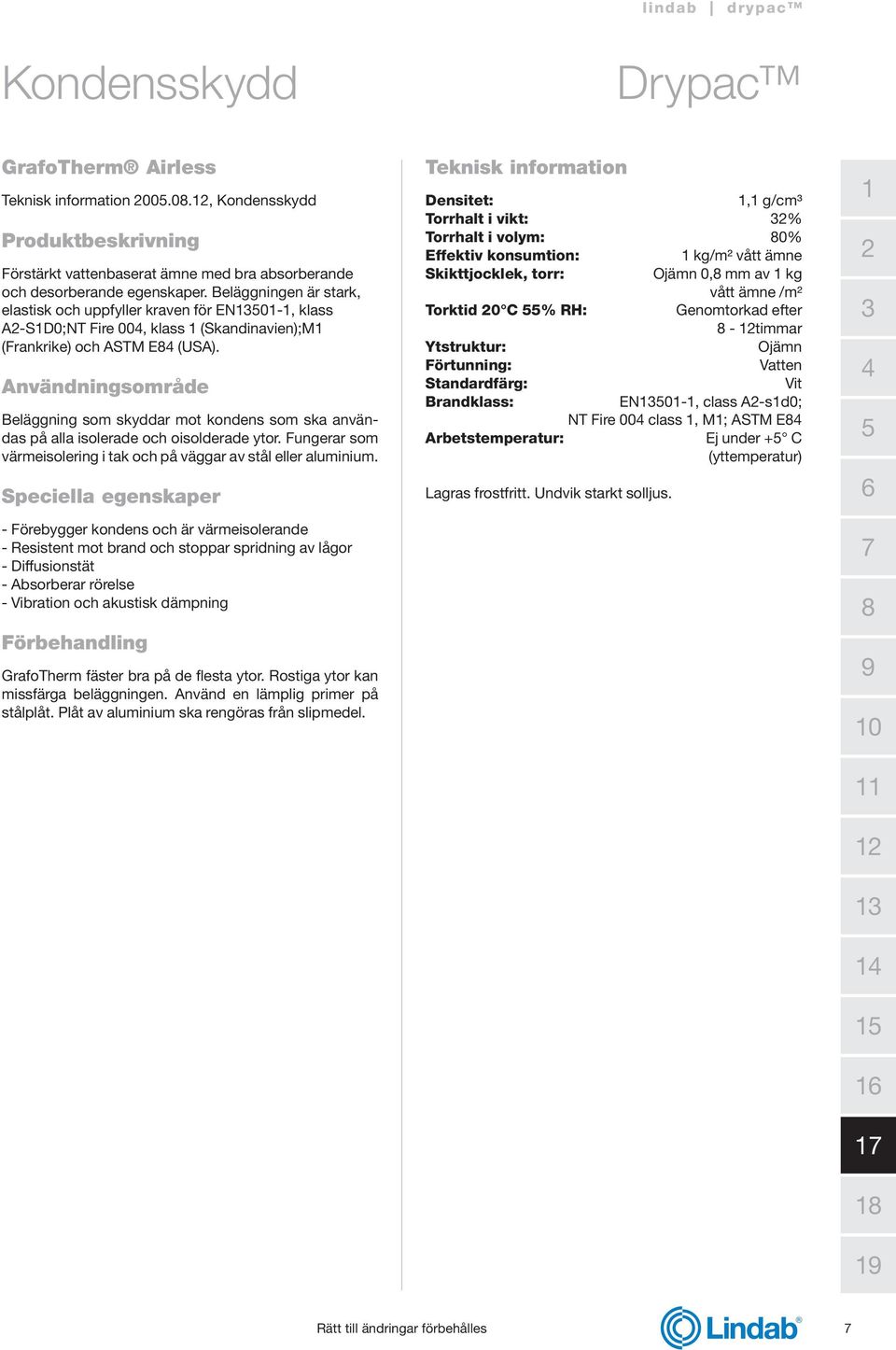

7 GrafoTherm Airless Teknisk information 00.0., Produktbeskrivning Förstärkt vattenbaserat ämne med bra absorberande och desorberande egenskaper. Beläggningen är stark, elastisk och uppfyller kraven för EN-, klass A-SD0;NT Fire 00, klass (Skandinavien);M (Frankrike) och ASTM E (USA). Användningsområde Beläggning som skyddar mot kondens som ska användas på alla isolerade och oisolderade ytor. Fungerar som värmeisolering i tak och på väggar av stål eller aluminium. Speciella egenskaper - Förebygger kondens och är värmeisolerande - Resistent mot brand och stoppar spridning av lågor - Diffusionstät - Absorberar rörelse - Vibration och akustisk dämpning Förbehandling GrafoTherm fäster bra på de flesta ytor. Rostiga ytor kan missfärga beläggningen. Använd en lämplig primer på stålplåt. Plåt av aluminium ska rengöras från slipmedel. Teknisk information Densitet:, g/cm³ Torrhalt i vikt: % Torrhalt i volym: 0% Effektiv konsumtion: kg/m² vått ämne Skikttjocklek, torr: Ojämn 0, mm av kg vått ämne /m² Torktid 0 C % RH: Genomtorkad efter - timmar Ytstruktur: Ojämn Förtunning: Vatten Standardfärg: Vit Brandklass: EN-, class A-sd0; NT Fire 00 class, M; ASTM E Arbetstemperatur: Ej under + C (yttemperatur) Lagras frostfritt. Undvik starkt solljus.
