Interiörarmaturer Exaktor

Transkript

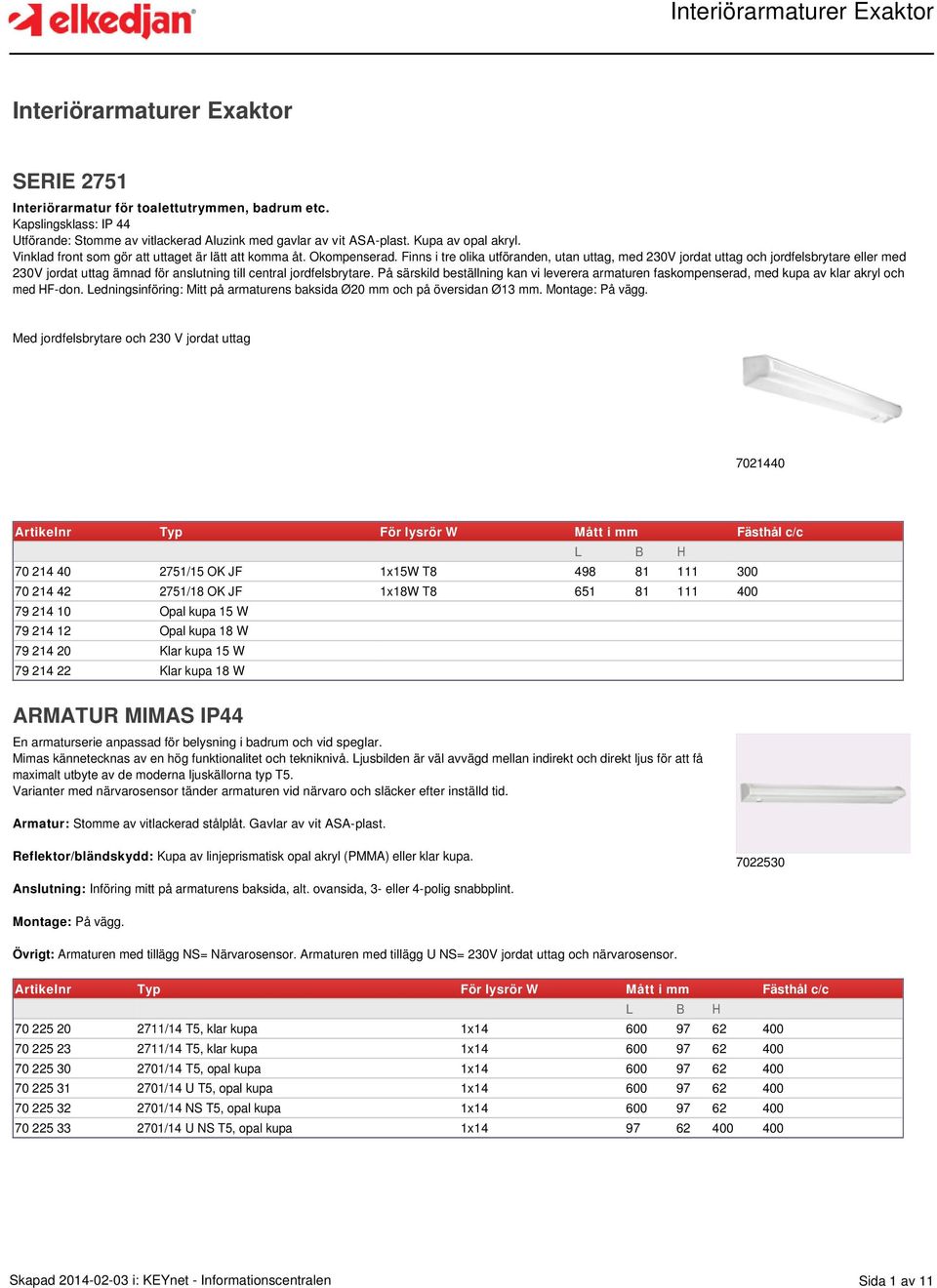

1 Interiörarmaturer Exaktor SERIE 2751 Interiörarmatur för toalettutrymmen, badrum etc. Kapslingsklass: IP 44 Utförande: Stomme av vitlackerad Aluzink med gavlar av vit ASA-plast. Kupa av opal akryl. Vinklad front som gör att uttaget är lätt att komma åt. Okompenserad. Finns i tre olika utföranden, utan uttag, med 230V jordat uttag och jordfelsbrytare eller med 230V jordat uttag ämnad för anslutning till central jordfelsbrytare. På särskild beställning kan vi leverera armaturen faskompenserad, med kupa av klar akryl och med HF-don. Ledningsinföring: Mitt på armaturens baksida Ø20 mm och på översidan Ø13 mm. Montage: På vägg. Med jordfelsbrytare och 230 V jordat uttag /15 OK JF 1x15W T /18 OK JF 1x18W T Opal kupa 15 W Opal kupa 18 W Klar kupa 15 W Klar kupa 18 W ARMATUR MIMAS IP44 En armaturserie anpassad för belysning i badrum och vid speglar. Mimas kännetecknas av en hög funktionalitet och tekniknivå. Ljusbilden är väl avvägd mellan indirekt och direkt ljus för att få maximalt utbyte av de moderna ljuskällorna typ T5. Varianter med närvarosensor tänder armaturen vid närvaro och släcker efter inställd tid. Armatur: Stomme av vitlackerad stålplåt. Gavlar av vit ASA-plast. Reflektor/bländskydd: Kupa av linjeprismatisk opal akryl (PMMA) eller klar kupa Anslutning: Införing mitt på armaturens baksida, alt. ovansida, 3- eller 4-polig snabbplint. Montage: På vägg. Övrigt: Armaturen med tillägg NS= Närvarosensor. Armaturen med tillägg U NS= 230V jordat uttag och närvarosensor /14 T5, klar kupa 1x /14 T5, klar kupa 1x /14 T5, opal kupa 1x /14 U T5, opal kupa 1x /14 NS T5, opal kupa 1x /14 U NS T5, opal kupa 1x Skapad i: KEYnet - Informationscentralen Sida 1 av 11

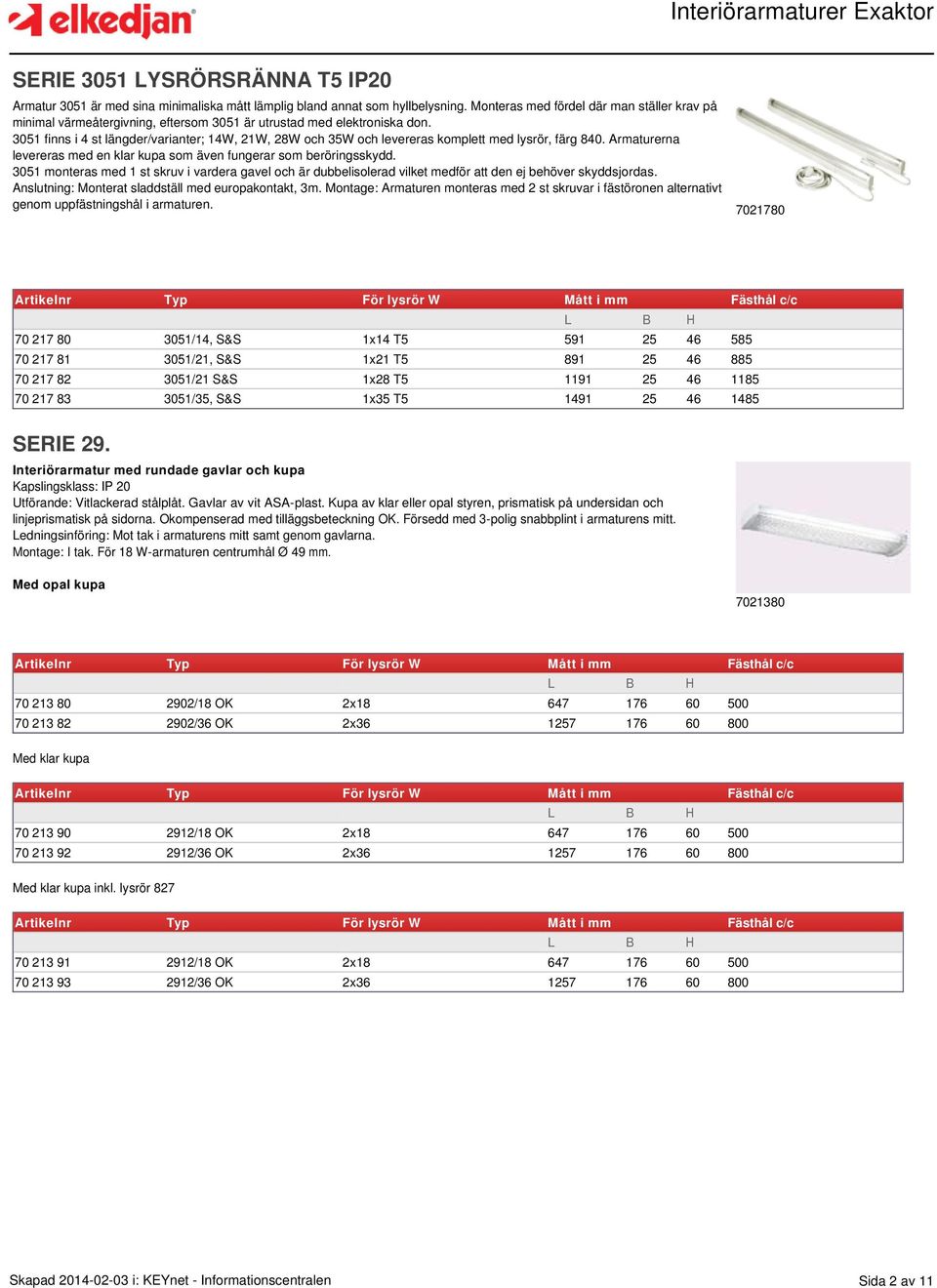

2 SERIE 3051 LYSRÖRSRÄNNA T5 IP20 Armatur 3051 är med sina minimaliska mått lämplig bland annat som hyllbelysning. Monteras med fördel där man ställer krav på minimal värmeåtergivning, eftersom 3051 är utrustad med elektroniska don finns i 4 st längder/varianter; 14W, 21W, 28W och 35W och levereras komplett med lysrör, färg 840. Armaturerna levereras med en klar kupa som även fungerar som beröringsskydd monteras med 1 st skruv i vardera gavel och är dubbelisolerad vilket medför att den ej behöver skyddsjordas. Anslutning: Monterat sladdställ med europakontakt, 3m. Montage: Armaturen monteras med 2 st skruvar i fästöronen alternativt genom uppfästningshål i armaturen /14, S&S 1x14 T /21, S&S 1x21 T /21 S&S 1x28 T /35, S&S 1x35 T SERIE 29. Interiörarmatur med rundade gavlar och kupa Kapslingsklass: IP 20 Utförande: Vitlackerad stålplåt. Gavlar av vit ASA-plast. Kupa av klar eller opal styren, prismatisk på undersidan och linjeprismatisk på sidorna. Okompenserad med tilläggsbeteckning OK. Försedd med 3-polig snabbplint i armaturens mitt. Ledningsinföring: Mot tak i armaturens mitt samt genom gavlarna. Montage: I tak. För 18 W-armaturen centrumhål Ø 49 mm. Med opal kupa /18 OK 2x /36 OK 2x Med klar kupa /18 OK 2x /36 OK 2x Med klar kupa inkl. lysrör /18 OK 2x /36 OK 2x Skapad i: KEYnet - Informationscentralen Sida 2 av 11

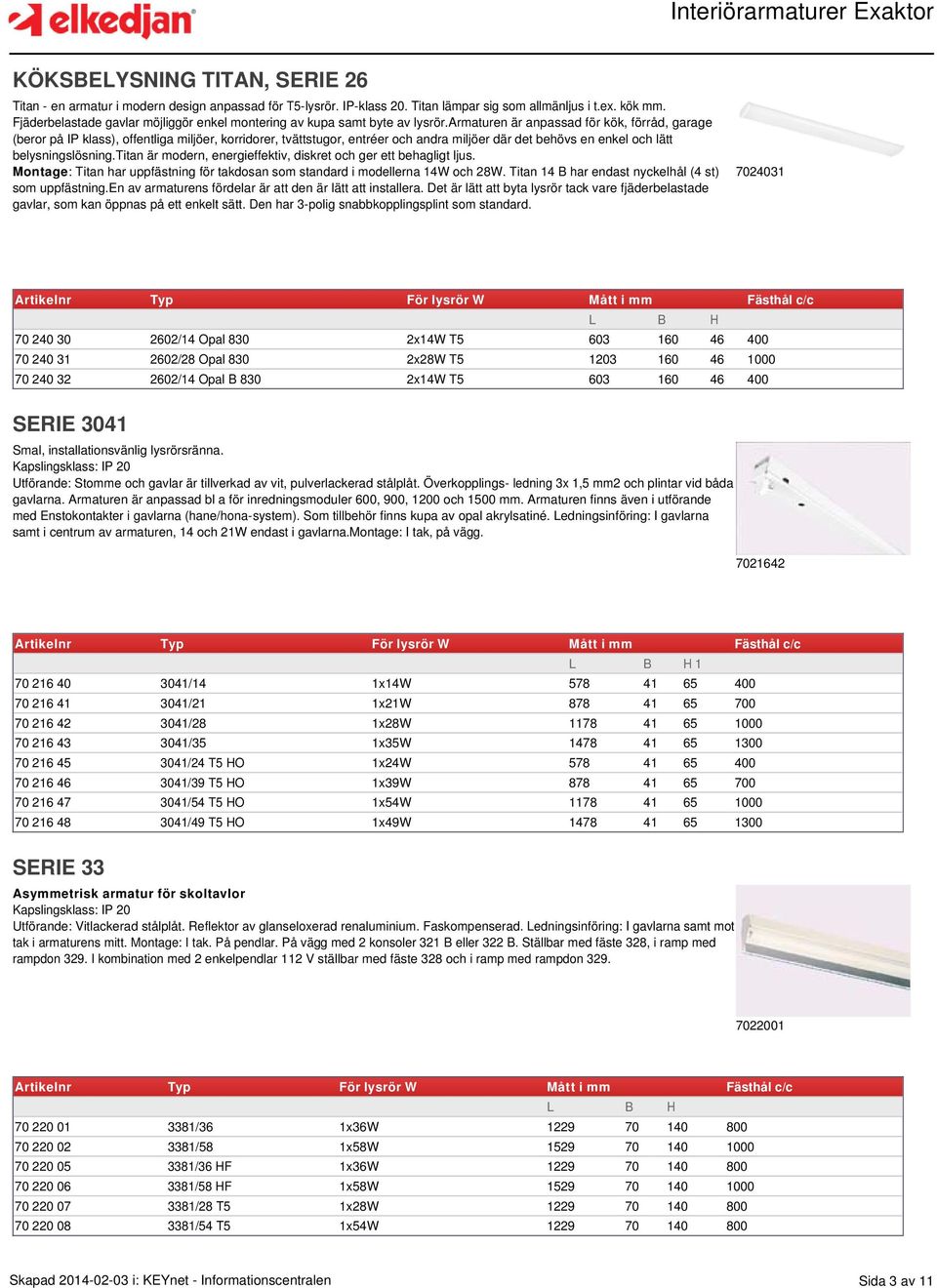

3 KÖKSBELYSNING TITAN, SERIE 26 Titan - en armatur i modern design anpassad för T5-lysrör. IP-klass 20. Titan lämpar sig som allmänljus i t.ex. kök mm. Fjäderbelastade gavlar möjliggör enkel montering av kupa samt byte av lysrör.armaturen är anpassad för kök, förråd, garage (beror på IP klass), offentliga miljöer, korridorer, tvättstugor, entréer och andra miljöer där det behövs en enkel och lätt belysningslösning.titan är modern, energieffektiv, diskret och ger ett behagligt ljus. Montage: Titan har uppfästning för takdosan som standard i modellerna 14W och 28W. Titan 14 B har endast nyckelhål (4 st) som uppfästning.en av armaturens fördelar är att den är lätt att installera. Det är lätt att byta lysrör tack vare fjäderbelastade gavlar, som kan öppnas på ett enkelt sätt. Den har 3-polig snabbkopplingsplint som standard /14 Opal 830 2x14W T /28 Opal 830 2x28W T /14 Opal B 830 2x14W T SERIE 3041 Smal, installationsvänlig lysrörsränna. Kapslingsklass: IP 20 Utförande: Stomme och gavlar är tillverkad av vit, pulverlackerad stålplåt. Överkopplings- ledning 3x 1,5 mm2 och plintar vid båda gavlarna. Armaturen är anpassad bl a för inredningsmoduler 600, 900, 1200 och 1500 mm. Armaturen finns även i utförande med Enstokontakter i gavlarna (hane/hona-system). Som tillbehör finns kupa av opal akrylsatiné. Ledningsinföring: I gavlarna samt i centrum av armaturen, 14 och 21W endast i gavlarna.montage: I tak, på vägg /14 1x14W /21 1x21W /28 1x28W /35 1x35W /24 T5 HO 1x24W /39 T5 HO 1x39W /54 T5 HO 1x54W /49 T5 HO 1x49W SERIE 33 Asymmetrisk armatur för skoltavlor Kapslingsklass: IP 20 Utförande: Vitlackerad stålplåt. Reflektor av glanseloxerad renaluminium. Faskompenserad. Ledningsinföring: I gavlarna samt mot tak i armaturens mitt. Montage: I tak. På pendlar. På vägg med 2 konsoler 321 B eller 322 B. Ställbar med fäste 328, i ramp med rampdon 329. I kombination med 2 enkelpendlar 112 V ställbar med fäste 328 och i ramp med rampdon /36 1x36W /58 1x58W /36 HF 1x36W /58 HF 1x58W /28 T5 1x28W /54 T5 1x54W Skapad i: KEYnet - Informationscentralen Sida 3 av 11

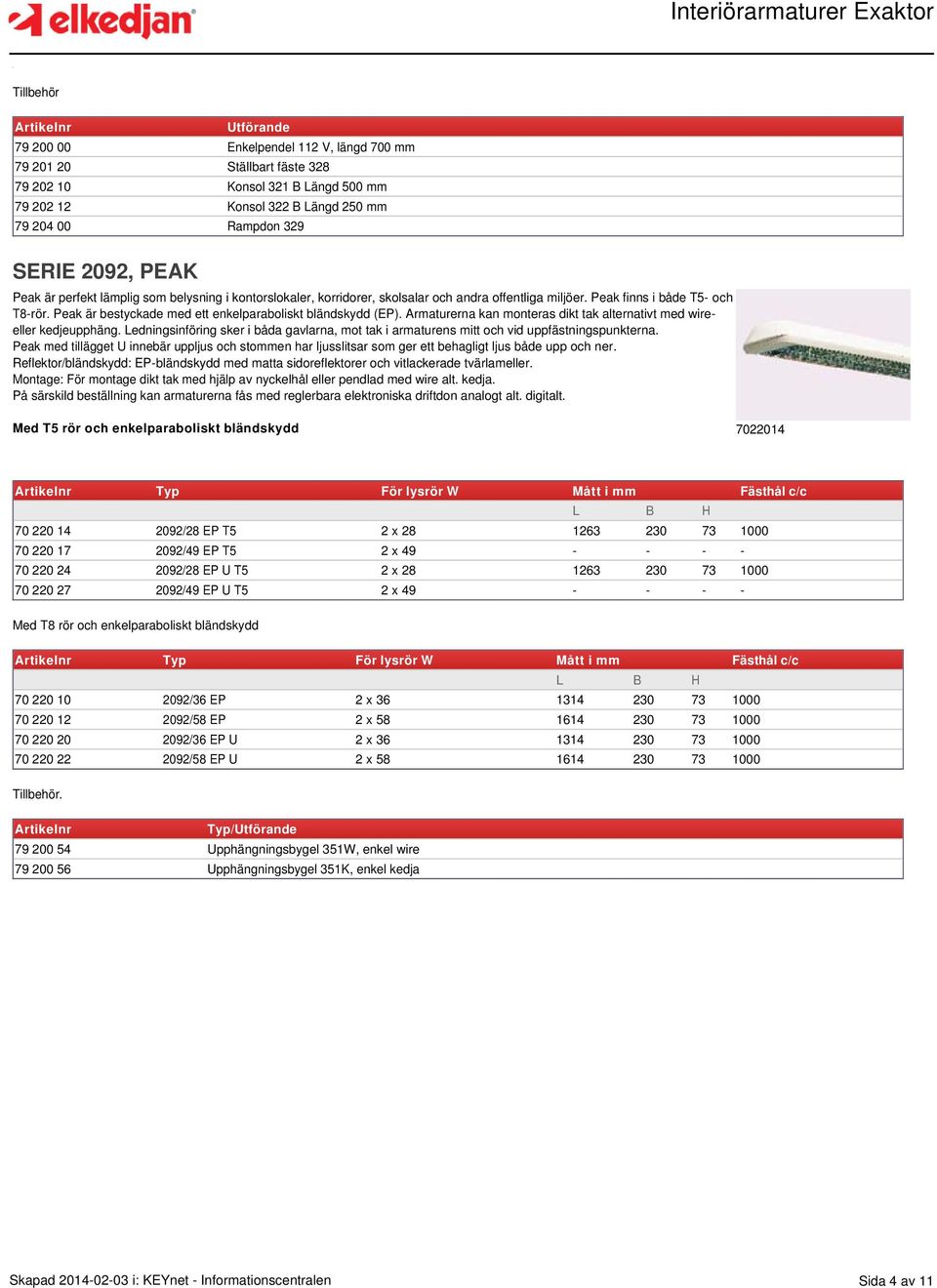

4 Tillbehör Artikelnr Utförande Enkelpendel 112 V, längd 700 mm Ställbart fäste Konsol 321 B Längd 500 mm Konsol 322 B Längd 250 mm Rampdon 329 SERIE 2092, PEAK Peak är perfekt lämplig som belysning i kontorslokaler, korridorer, skolsalar och andra offentliga miljöer. Peak finns i både T5- och T8-rör. Peak är bestyckade med ett enkelparaboliskt bländskydd (EP). Armaturerna kan monteras dikt tak alternativt med wireeller kedjeupphäng. Ledningsinföring sker i båda gavlarna, mot tak i armaturens mitt och vid uppfästningspunkterna. Peak med tillägget U innebär uppljus och stommen har ljusslitsar som ger ett behagligt ljus både upp och ner. Reflektor/bländskydd: EP-bländskydd med matta sidoreflektorer och vitlackerade tvärlameller. Montage: För montage dikt tak med hjälp av nyckelhål eller pendlad med wire alt. kedja. På särskild beställning kan armaturerna fås med reglerbara elektroniska driftdon analogt alt. digitalt. Med T5 rör och enkelparaboliskt bländskydd /28 EP T5 2 x /49 EP T5 2 x /28 EP U T5 2 x /49 EP U T5 2 x Med T8 rör och enkelparaboliskt bländskydd /36 EP 2 x /58 EP 2 x /36 EP U 2 x /58 EP U 2 x Tillbehör. Artikelnr Typ/Utförande Upphängningsbygel 351W, enkel wire Upphängningsbygel 351K, enkel kedja Skapad i: KEYnet - Informationscentralen Sida 4 av 11

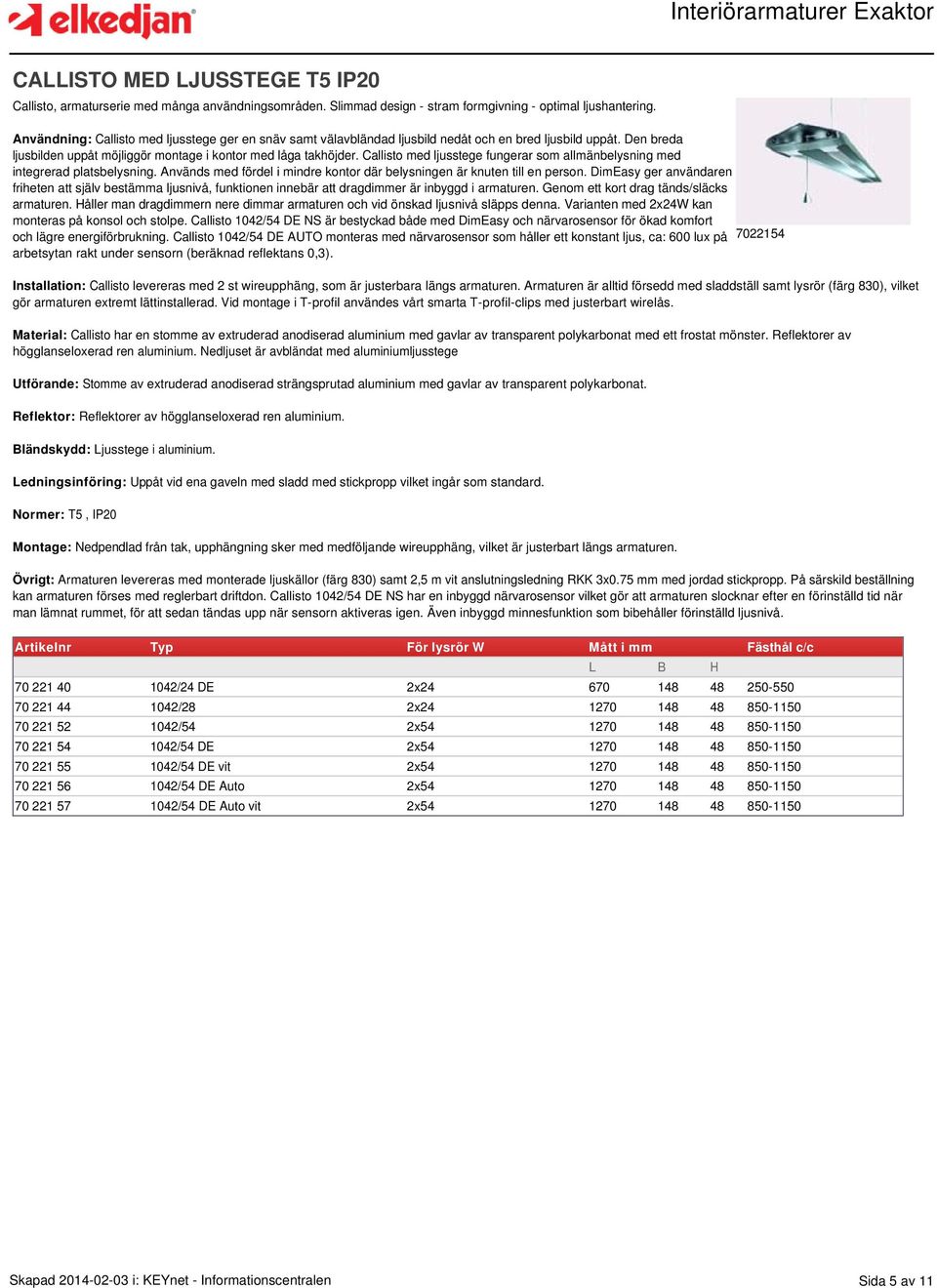

5 CALLISTO MED LJUSSTEGE T5 IP20 Callisto, armaturserie med många användningsområden. Slimmad design - stram formgivning - optimal ljushantering. Användning: Callisto med ljusstege ger en snäv samt välavbländad ljusbild nedåt och en bred ljusbild uppåt. Den breda ljusbilden uppåt möjliggör montage i kontor med låga takhöjder. Callisto med ljusstege fungerar som allmänbelysning med integrerad platsbelysning. Används med fördel i mindre kontor där belysningen är knuten till en person. DimEasy ger användaren friheten att själv bestämma ljusnivå, funktionen innebär att dragdimmer är inbyggd i armaturen. Genom ett kort drag tänds/släcks armaturen. Håller man dragdimmern nere dimmar armaturen och vid önskad ljusnivå släpps denna. Varianten med 2x24W kan monteras på konsol och stolpe. Callisto 1042/54 DE NS är bestyckad både med DimEasy och närvarosensor för ökad komfort och lägre energiförbrukning. Callisto 1042/54 DE AUTO monteras med närvarosensor som håller ett konstant ljus, ca: 600 lux på arbetsytan rakt under sensorn (beräknad reflektans 0,3). Installation: Callisto levereras med 2 st wireupphäng, som är justerbara längs armaturen. Armaturen är alltid försedd med sladdställ samt lysrör (färg 830), vilket gör armaturen extremt lättinstallerad. Vid montage i T-profil användes vårt smarta T-profil-clips med justerbart wirelås. Material: Callisto har en stomme av extruderad anodiserad aluminium med gavlar av transparent polykarbonat med ett frostat mönster. Reflektorer av högglanseloxerad ren aluminium. Nedljuset är avbländat med aluminiumljusstege Utförande: Stomme av extruderad anodiserad strängsprutad aluminium med gavlar av transparent polykarbonat. Reflektor: Reflektorer av högglanseloxerad ren aluminium. Bländskydd: Ljusstege i aluminium. Ledningsinföring: Uppåt vid ena gaveln med sladd med stickpropp vilket ingår som standard. Normer: T5, IP20 Montage: Nedpendlad från tak, upphängning sker med medföljande wireupphäng, vilket är justerbart längs armaturen. Övrigt: Armaturen levereras med monterade ljuskällor (färg 830) samt 2,5 m vit anslutningsledning RKK 3x0.75 mm med jordad stickpropp. På särskild beställning kan armaturen förses med reglerbart driftdon. Callisto 1042/54 DE NS har en inbyggd närvarosensor vilket gör att armaturen slocknar efter en förinställd tid när man lämnat rummet, för att sedan tändas upp när sensorn aktiveras igen. Även inbyggd minnesfunktion som bibehåller förinställd ljusnivå /24 DE 2x /28 2x /54 2x /54 DE 2x /54 DE vit 2x /54 DE Auto 2x /54 DE Auto vit 2x Skapad i: KEYnet - Informationscentralen Sida 5 av 11

6 ALTAIR 28/54W T5 IP20 Altair, en okonventionell kontorsarmatur. Flexibel ljusbild med justerbara glassidor. Användning: Altair är en verklig rumsskapare med sitt upp- och nerljus. Altair skall inte bara ses som en strikt kontorsarmatur. Den kan även användas i konferensrum, vid receptionsdiskar samt i andra offentliga miljöer. Altair 54W levereras alltid med DimEasy, som är en inbyggd dimfunktion. Genom ett kort klick på dimsprötet tänds/släcks armaturen. Håller man dimsprötet nere dimmar armaturen och vid önskad ljusnivå släpps sprötet. Installation: Altair levereras med ett enkelt wireupphäng i enda änden, som är justerbart längs armaturen. I andra änden fungerar sladdstället som upphäng. Armaturen är alltid försedd med sladdställ samt lysrör, vilket gör armaturen extremt lättinstallerad. För montage i T-profil kan man med fördel använda T-profilclips med justerbart wirelås (se tillbehör) Material: Altair har en stomme av extruderad anodiserad aluminium med gavlar av stålplåt. Armaturen avbländas av välvt blästrat opalglas som kan justeras i valfritt läge. Armaturen levereras med en grå textilkabel. Utförande: Stomme av extruderad anodiserad aluminium med gavlar av stålplåt. Pulverlackerad i vit strukturfärg. Bländskydd: Välvt blästrat opalglas. Ledningsinföring: Uppåt vid ena gaveln med sladd och stickpropp vilket ingår som standard. Normer: T5 IP20 Montage: Nedpendlad från tak, upphängning sker med hjälp av sladdstället och en avlastningskrok samt ett medföljande wireupphäng, vilket är justerbart längs armaturen. Övrigt: Armaturen levereras med monterade ljuskällor (färg 830) samt 2,5 m grå anslutningsledning RKK 3x0.75 mm med jordad stickpropp. På särskild beställning kan armaturen förses med reglerbara elektroniska driftdon analogt alternativt digitalt. Tillbehör /28 2x /54 Dimeasy 2x Artikelnr Beskrivning Bärskena SB 600/ Bärskena SB 1200/ Bärskena dikt tak Bärskena dikt tak T-profilclips, justerbart wirelås, par Skapad i: KEYnet - Informationscentralen Sida 6 av 11

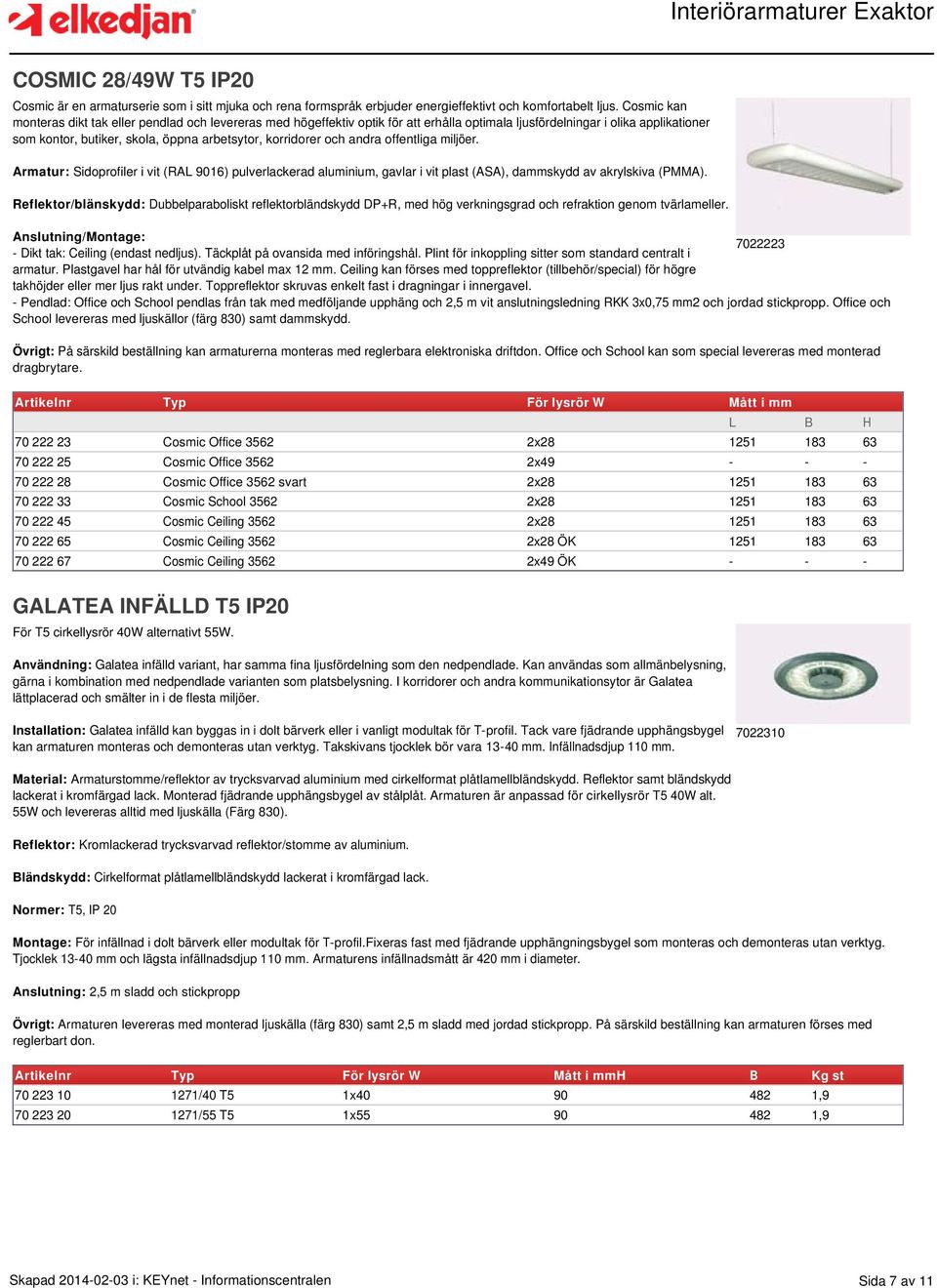

7 COSMIC 28/49W T5 IP20 Cosmic är en armaturserie som i sitt mjuka och rena formspråk erbjuder energieffektivt och komfortabelt ljus. Cosmic kan monteras dikt tak eller pendlad och levereras med högeffektiv optik för att erhålla optimala ljusfördelningar i olika applikationer som kontor, butiker, skola, öppna arbetsytor, korridorer och andra offentliga miljöer. Armatur: Sidoprofiler i vit (RAL 9016) pulverlackerad aluminium, gavlar i vit plast (ASA), dammskydd av akrylskiva (PMMA). Reflektor/blänskydd: Dubbelparaboliskt reflektorbländskydd DP+R, med hög verkningsgrad och refraktion genom tvärlameller. Anslutning/Montage: Dikt tak: Ceiling (endast nedljus). Täckplåt på ovansida med införingshål. Plint för inkoppling sitter som standard centralt i armatur. Plastgavel har hål för utvändig kabel max 12 mm. Ceiling kan förses med toppreflektor (tillbehör/special) för högre takhöjder eller mer ljus rakt under. Toppreflektor skruvas enkelt fast i dragningar i innergavel. - Pendlad: Office och School pendlas från tak med medföljande upphäng och 2,5 m vit anslutningsledning RKK 3x0,75 mm2 och jordad stickpropp. Office och School levereras med ljuskällor (färg 830) samt dammskydd. Övrigt: På särskild beställning kan armaturerna monteras med reglerbara elektroniska driftdon. Office och School kan som special levereras med monterad dragbrytare. GALATEA INFÄLLD T5 IP20 För T5 cirkellysrör 40W alternativt 55W. Användning: Galatea infälld variant, har samma fina ljusfördelning som den nedpendlade. Kan användas som allmänbelysning, gärna i kombination med nedpendlade varianten som platsbelysning. I korridorer och andra kommunikationsytor är Galatea lättplacerad och smälter in i de flesta miljöer Cosmic Office x Cosmic Office x Cosmic Office 3562 svart 2x Cosmic School x Cosmic Ceiling x Cosmic Ceiling x28 ÖK Cosmic Ceiling x49 ÖK Installation: Galatea infälld kan byggas in i dolt bärverk eller i vanligt modultak för T-profil. Tack vare fjädrande upphängsbygel kan armaturen monteras och demonteras utan verktyg. Takskivans tjocklek bör vara mm. Infällnadsdjup 110 mm Material: Armaturstomme/reflektor av trycksvarvad aluminium med cirkelformat plåtlamellbländskydd. Reflektor samt bländskydd lackerat i kromfärgad lack. Monterad fjädrande upphängsbygel av stålplåt. Armaturen är anpassad för cirkellysrör T5 40W alt. 55W och levereras alltid med ljuskälla (Färg 830). Reflektor: Kromlackerad trycksvarvad reflektor/stomme av aluminium. Bländskydd: Cirkelformat plåtlamellbländskydd lackerat i kromfärgad lack. Normer: T5, IP 20 Montage: För infällnad i dolt bärverk eller modultak för T-profil.Fixeras fast med fjädrande upphängningsbygel som monteras och demonteras utan verktyg. Tjocklek mm och lägsta infällnadsdjup 110 mm. Armaturens infällnadsmått är 420 mm i diameter. Anslutning: 2,5 m sladd och stickpropp Övrigt: Armaturen levereras med monterad ljuskälla (färg 830) samt 2,5 m sladd med jordad stickpropp. På särskild beställning kan armaturen förses med reglerbart don. H B Kg st /40 T5 1x , /55 T5 1x ,9 Skapad i: KEYnet - Informationscentralen Sida 7 av 11

8 GALATEA NEDLJUS T5 IP20 För T5 cirkellysrör 40W alternativt 55W. Användning: Galatea nedljus kan med fördel användas såväl som platsbelysning som allmänbelysning eftersom bländskyddet skapar en väl avvägd ljusfördelning. Med sin smäckra tunna form passar den utmärkt över bordet på arbetsplatsen, i konferensrummet eller cafeterian. I rymliga och luftiga miljöer såsom kontorslandskap, entreér och liknande kan spännande belysningslösningar arrangeras. Installation: Galatea nedljus nedpendlas i sladden, som är försedd med kabelavlastning med krok som är justerbar längs anslutningsladden. Kabelavlastning kan döljas med takkopp som levereras på särskild beställning. Armaturen ansluts enkelt med jordad stickpropp. På särskild beställning kan armaturen förses med reglerbara don efter kundens önskemål. Material: Armaturstomme av aluminium lackerad i grå alternativt svart strukturlack. Reflektor av aluminium och cirkelformat plåtlamellbländskydd. Reflektor samt bländskydd är lackerat i kromfärgad lack. Monterad med 2,5 m grå textilsladd med jordad stickpropp. Armaturen är anpassad för cirkellysrör T5 40W alt. 55W och levereras alltid med ljuskälla (Färg 830). Utförande: Stomme av trycksvarvad aluminium lackerad i grå alt. svart strukturlack. Reflektor: Kromlackerad trycksvarvad reflektor av aluminium. Bländskydd: Cirkelformat plåtlamellbländskydd lackerat i kromfärgad lack. Ledningsinföring: Uppåt centrerat i mitten av armaturstommen. Normer: T5, IP 20 Montage: Nedpendlad från tak i anslutningssladden som är försedd med kabelavlastning med krok som är justerbar längs sladden. Kabelavlastning kan döljas med takkopp som levereras på särskild beställning. Anslutning: 2,5 m grå textilsladd med jordad stickpropp. Övrigt: Armaturen levereras med monterad ljuskälla (färg 830) samt 2,5 m grå textilsladd med jordad stickpropp. På särskild beställning kan armaturen förses med reglerbart don. Grå H B Kg st /40 T5 pendlad 1x , /55 T5 pendlad 1x ,7 Svart H B Kg st /40 T5 pendlad 1x , /55 T5 pendlad 1x ,7 Skapad i: KEYnet - Informationscentralen Sida 8 av 11

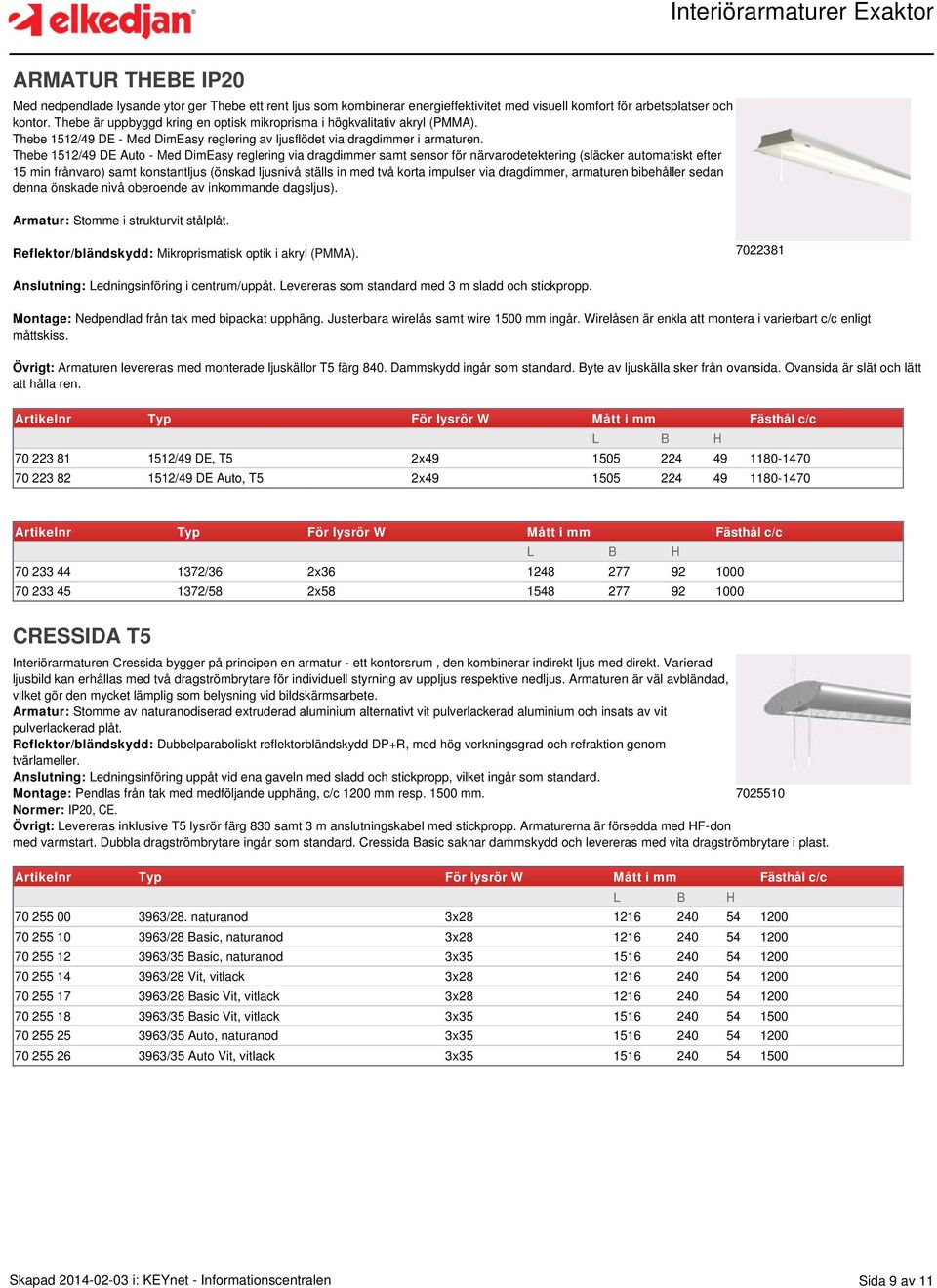

9 ARMATUR THEBE IP20 Med nedpendlade lysande ytor ger Thebe ett rent ljus som kombinerar energieffektivitet med visuell komfort för arbetsplatser och kontor. Thebe är uppbyggd kring en optisk mikroprisma i högkvalitativ akryl (PMMA). Thebe 1512/49 DE - Med DimEasy reglering av ljusflödet via dragdimmer i armaturen. Thebe 1512/49 DE Auto - Med DimEasy reglering via dragdimmer samt sensor för närvarodetektering (släcker automatiskt efter 15 min frånvaro) samt konstantljus (önskad ljusnivå ställs in med två korta impulser via dragdimmer, armaturen bibehåller sedan denna önskade nivå oberoende av inkommande dagsljus). Armatur: Stomme i strukturvit stålplåt. Reflektor/bländskydd: Mikroprismatisk optik i akryl (PMMA) Anslutning: Ledningsinföring i centrum/uppåt. Levereras som standard med 3 m sladd och stickpropp. Montage: Nedpendlad från tak med bipackat upphäng. Justerbara wirelås samt wire 1500 mm ingår. Wirelåsen är enkla att montera i varierbart c/c enligt måttskiss. Övrigt: Armaturen levereras med monterade ljuskällor T5 färg 840. Dammskydd ingår som standard. Byte av ljuskälla sker från ovansida. Ovansida är slät och lätt att hålla ren /49 DE, T5 2x /49 DE Auto, T5 2x CRESSIDA T /36 2x /58 2x Interiörarmaturen Cressida bygger på principen en armatur - ett kontorsrum, den kombinerar indirekt ljus med direkt. Varierad ljusbild kan erhållas med två dragströmbrytare för individuell styrning av uppljus respektive nedljus. Armaturen är väl avbländad, vilket gör den mycket lämplig som belysning vid bildskärmsarbete. Armatur: Stomme av naturanodiserad extruderad aluminium alternativt vit pulverlackerad aluminium och insats av vit pulverlackerad plåt. Reflektor/bländskydd: Dubbelparaboliskt reflektorbländskydd DP+R, med hög verkningsgrad och refraktion genom tvärlameller. Anslutning: Ledningsinföring uppåt vid ena gaveln med sladd och stickpropp, vilket ingår som standard. Montage: Pendlas från tak med medföljande upphäng, c/c 1200 mm resp mm Normer: IP20, CE. Övrigt: Levereras inklusive T5 lysrör färg 830 samt 3 m anslutningskabel med stickpropp. Armaturerna är försedda med HF-don med varmstart. Dubbla dragströmbrytare ingår som standard. Cressida Basic saknar dammskydd och levereras med vita dragströmbrytare i plast /28. naturanod 3x /28 Basic, naturanod 3x /35 Basic, naturanod 3x /28 Vit, vitlack 3x /28 Basic Vit, vitlack 3x /35 Basic Vit, vitlack 3x /35 Auto, naturanod 3x /35 Auto Vit, vitlack 3x Skapad i: KEYnet - Informationscentralen Sida 9 av 11

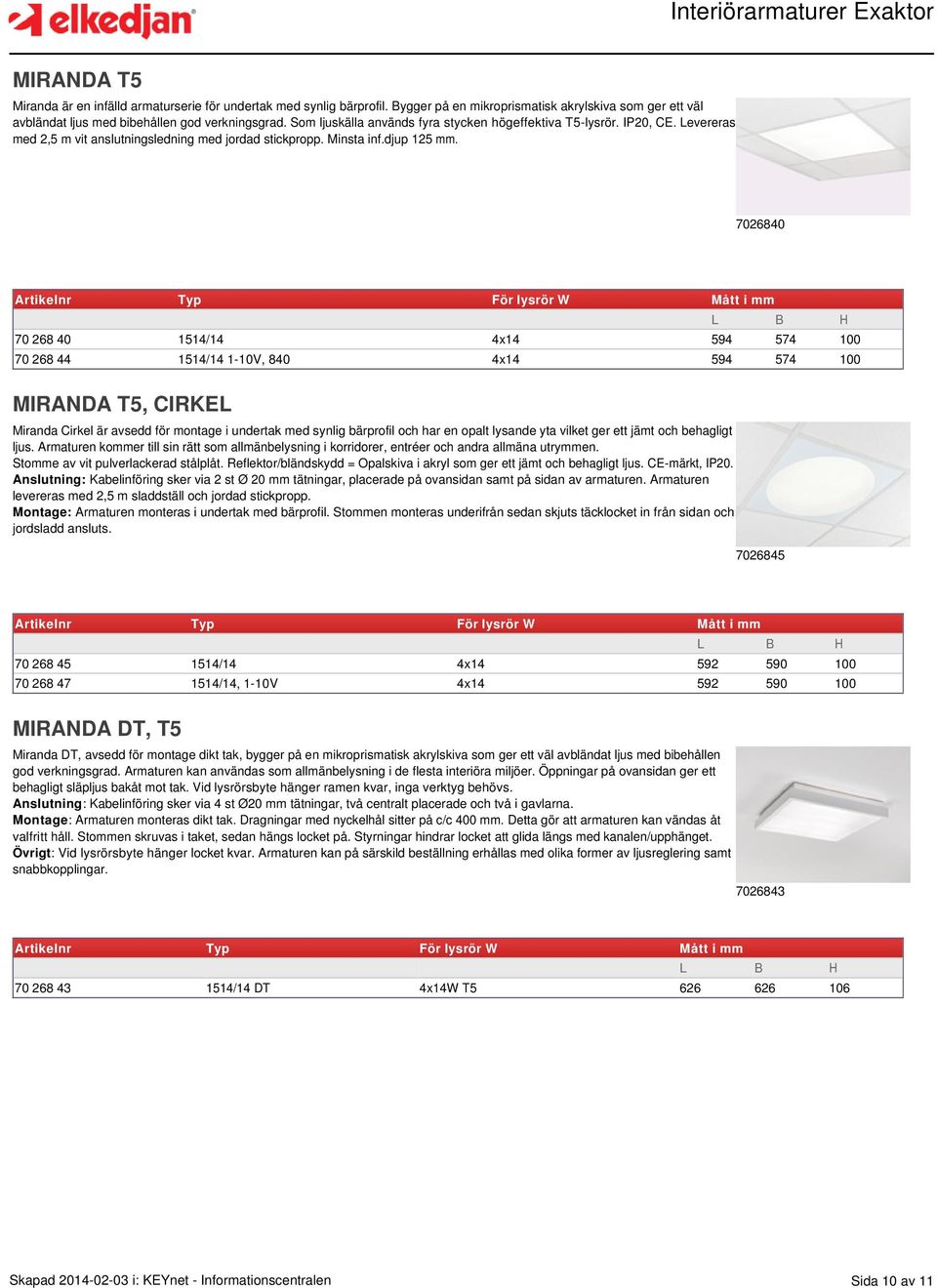

10 MIRANDA T5 Miranda är en infälld armaturserie för undertak med synlig bärprofil. Bygger på en mikroprismatisk akrylskiva som ger ett väl avbländat ljus med bibehållen god verkningsgrad. Som ljuskälla används fyra stycken högeffektiva T5-lysrör. IP20, CE. Levereras med 2,5 m vit anslutningsledning med jordad stickpropp. Minsta inf.djup 125 mm /14 4x / V, 840 4x MIRANDA T5, CIRKEL Miranda Cirkel är avsedd för montage i undertak med synlig bärprofil och har en opalt lysande yta vilket ger ett jämt och behagligt ljus. Armaturen kommer till sin rätt som allmänbelysning i korridorer, entréer och andra allmäna utrymmen. Stomme av vit pulverlackerad stålplåt. Reflektor/bländskydd = Opalskiva i akryl som ger ett jämt och behagligt ljus. CE-märkt, IP20. Anslutning: Kabelinföring sker via 2 st Ø 20 mm tätningar, placerade på ovansidan samt på sidan av armaturen. Armaturen levereras med 2,5 m sladdställ och jordad stickpropp. Montage: Armaturen monteras i undertak med bärprofil. Stommen monteras underifrån sedan skjuts täcklocket in från sidan och jordsladd ansluts /14 4x /14, 1-10V 4x MIRANDA DT, T5 Miranda DT, avsedd för montage dikt tak, bygger på en mikroprismatisk akrylskiva som ger ett väl avbländat ljus med bibehållen god verkningsgrad. Armaturen kan användas som allmänbelysning i de flesta interiöra miljöer. Öppningar på ovansidan ger ett behagligt släpljus bakåt mot tak. Vid lysrörsbyte hänger ramen kvar, inga verktyg behövs. Anslutning: Kabelinföring sker via 4 st Ø20 mm tätningar, två centralt placerade och två i gavlarna. Montage: Armaturen monteras dikt tak. Dragningar med nyckelhål sitter på c/c 400 mm. Detta gör att armaturen kan vändas åt valfritt håll. Stommen skruvas i taket, sedan hängs locket på. Styrningar hindrar locket att glida längs med kanalen/upphänget. Övrigt: Vid lysrörsbyte hänger locket kvar. Armaturen kan på särskild beställning erhållas med olika former av ljusreglering samt snabbkopplingar /14 DT 4x14W T Skapad i: KEYnet - Informationscentralen Sida 10 av 11

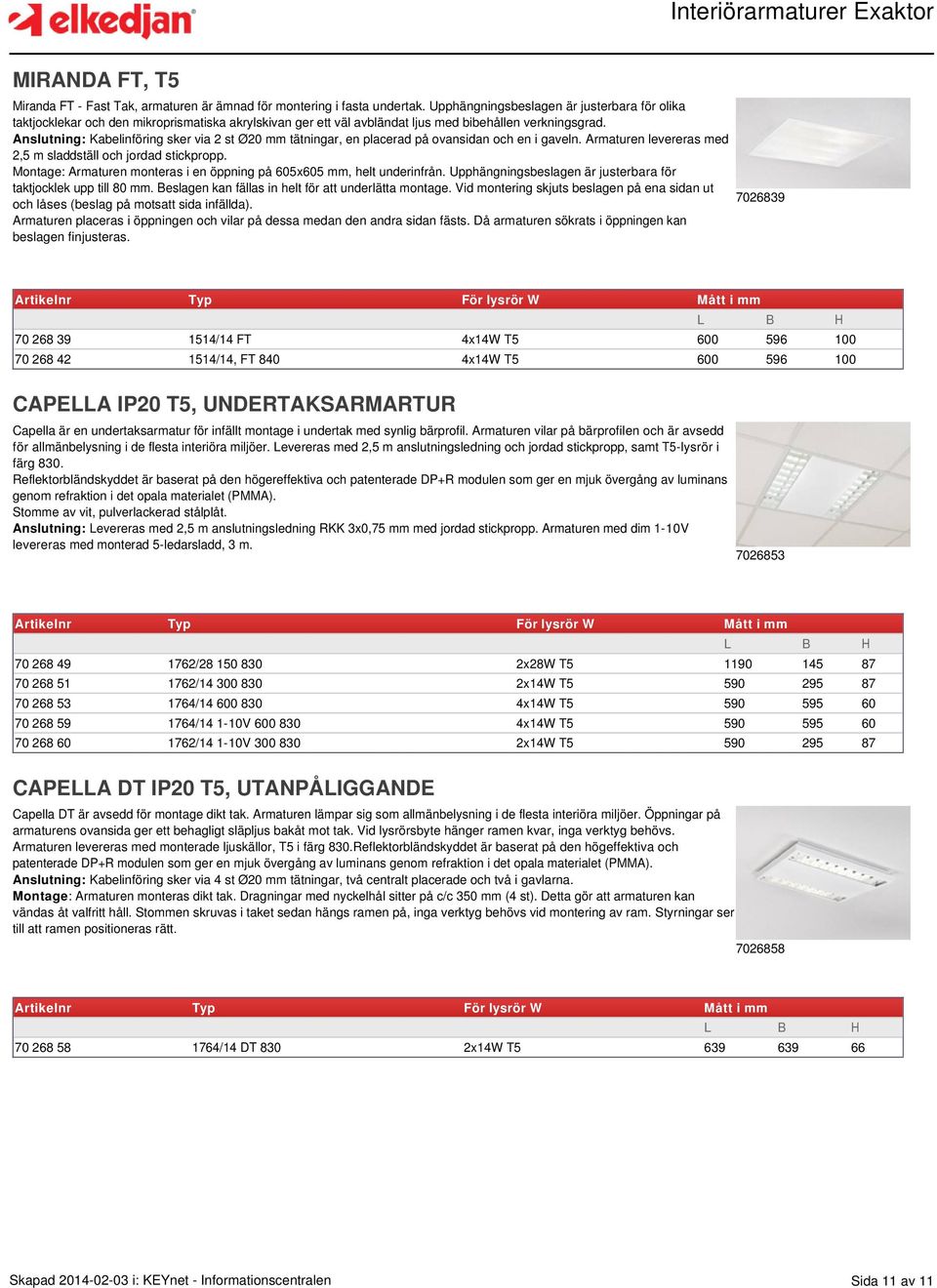

11 MIRANDA FT, T5 Miranda FT - Fast Tak, armaturen är ämnad för montering i fasta undertak. Upphängningsbeslagen är justerbara för olika taktjocklekar och den mikroprismatiska akrylskivan ger ett väl avbländat ljus med bibehållen verkningsgrad. Anslutning: Kabelinföring sker via 2 st Ø20 mm tätningar, en placerad på ovansidan och en i gaveln. Armaturen levereras med 2,5 m sladdställ och jordad stickpropp. Montage: Armaturen monteras i en öppning på 605x605 mm, helt underinfrån. Upphängningsbeslagen är justerbara för taktjocklek upp till 80 mm. Beslagen kan fällas in helt för att underlätta montage. Vid montering skjuts beslagen på ena sidan ut och låses (beslag på motsatt sida infällda). Armaturen placeras i öppningen och vilar på dessa medan den andra sidan fästs. Då armaturen sökrats i öppningen kan beslagen finjusteras /14 FT 4x14W T /14, FT 840 4x14W T CAPELLA IP20 T5, UNDERTAKSARMARTUR Capella är en undertaksarmatur för infällt montage i undertak med synlig bärprofil. Armaturen vilar på bärprofilen och är avsedd för allmänbelysning i de flesta interiöra miljöer. Levereras med 2,5 m anslutningsledning och jordad stickpropp, samt T5-lysrör i färg 830. Reflektorbländskyddet är baserat på den högereffektiva och patenterade DP+R modulen som ger en mjuk övergång av luminans genom refraktion i det opala materialet (PMMA). Stomme av vit, pulverlackerad stålplåt. Anslutning: Levereras med 2,5 m anslutningsledning RKK 3x0,75 mm med jordad stickpropp. Armaturen med dim 1-10V levereras med monterad 5-ledarsladd, 3 m / x28W T / x14W T / x14W T / V x14W T / V x14W T CAPELLA DT IP20 T5, UTANPÅLIGGANDE Capella DT är avsedd för montage dikt tak. Armaturen lämpar sig som allmänbelysning i de flesta interiöra miljöer. Öppningar på armaturens ovansida ger ett behagligt släpljus bakåt mot tak. Vid lysrörsbyte hänger ramen kvar, inga verktyg behövs. Armaturen levereras med monterade ljuskällor, T5 i färg 830.Reflektorbländskyddet är baserat på den högeffektiva och patenterade DP+R modulen som ger en mjuk övergång av luminans genom refraktion i det opala materialet (PMMA). Anslutning: Kabelinföring sker via 4 st Ø20 mm tätningar, två centralt placerade och två i gavlarna. Montage: Armaturen monteras dikt tak. Dragningar med nyckelhål sitter på c/c 350 mm (4 st). Detta gör att armaturen kan vändas åt valfritt håll. Stommen skruvas i taket sedan hängs ramen på, inga verktyg behövs vid montering av ram. Styrningar ser till att ramen positioneras rätt /14 DT 830 2x14W T Skapad i: KEYnet - Informationscentralen Sida 11 av 11
