1 R INSTRUKTIONSBOK! Art. no Ver.1 Viktigt att du läser igenom hela instruktionen innan du börjar bygga! Viktig information på sidan 27! Inferno TR15 GXR 1 Vi reserverar oss för eventuella tryckfel och ändrad teknisk information

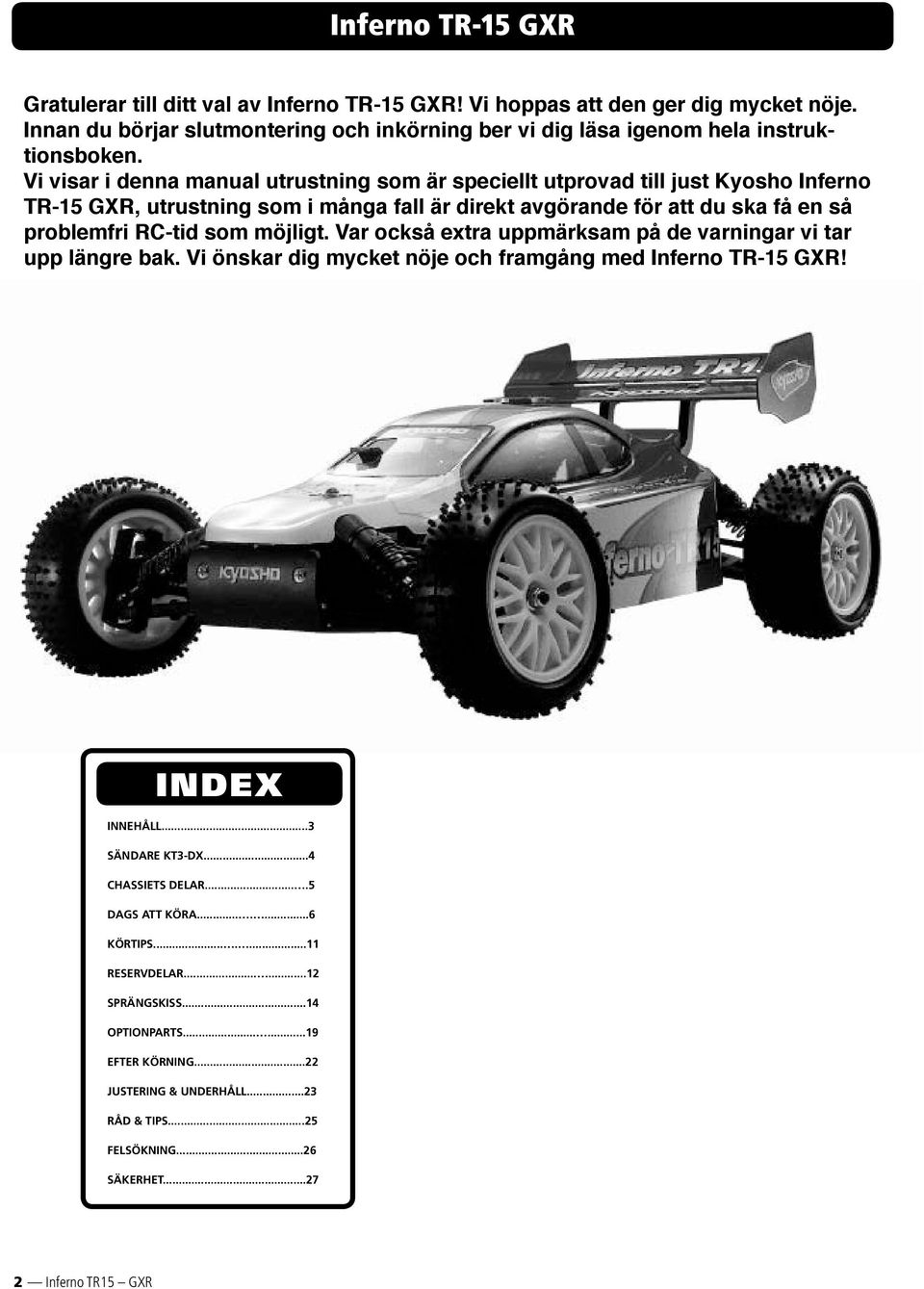

2 Inferno TR-15 GXR Gratulerar till ditt val av Inferno TR-15 GXR! Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmontering och inkörning ber vi dig läsa igenom hela instruktionsboken. Vi visar i denna manual utrustning som är speciellt utprovad till just Kyosho Inferno TR-15 GXR, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri RC-tid som möj ligt. Var också extra upp märk sam på de varningar vi tar upp läng re bak. Vi önskar dig mycket nöje och framgång med Inferno TR-15 GXR! INDEX INNEHÅLL...3 SÄNDARE KT3-DX...4 CHASSIETS DELAR....5 DAGS ATT KÖRA KÖRTIPS RESERVDELAR SPRÄNGSKISS...14 OPTIONPARTS EFTER KÖRNING...22 JUSTERING & UNDERHÅLL...23 RÅD & TIPS...25 FELSÖKNING...26 SÄKERHET Inferno TR15 GXR

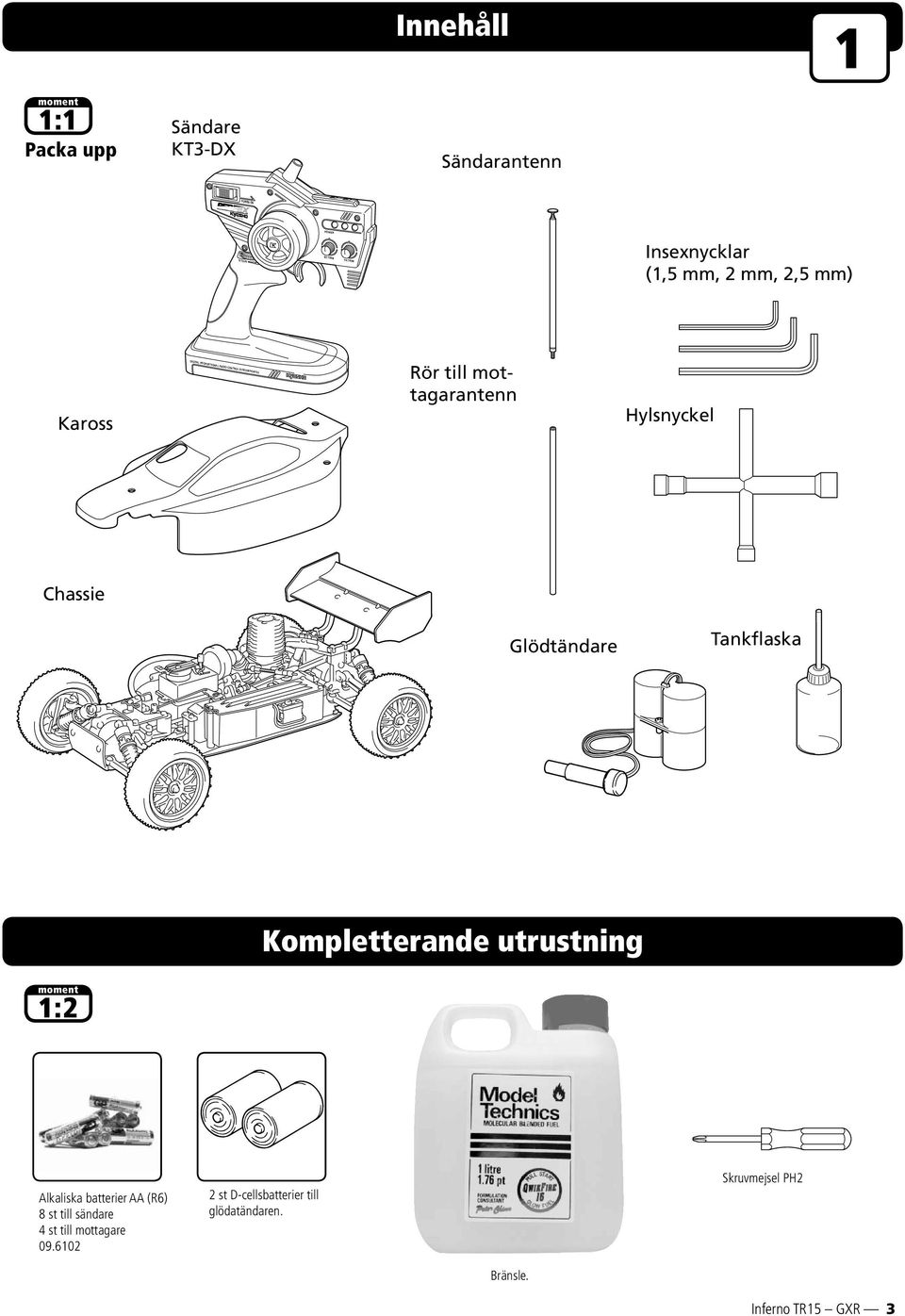

3 Innehåll 1 1:1 Packa upp Sändare KT3-DX Sändarantenn POWER ON ST.D/R POWER ST.TRIM TH.TRIM Insexnycklar (1,5 mm, 2 mm, 2,5 mm) Kaross DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Rör till mottagarantenn Hylsnyckel Chassie Glödtändare Tankflaska Kompletterande utrustning 1:2 Alkaliska batterier AA (R6) 8 st till sändare 4 st till mottagare st D-cellsbatterier till glödatändaren. Skruvmejsel PH2 Bränsle. Inferno TR15 GXR 3

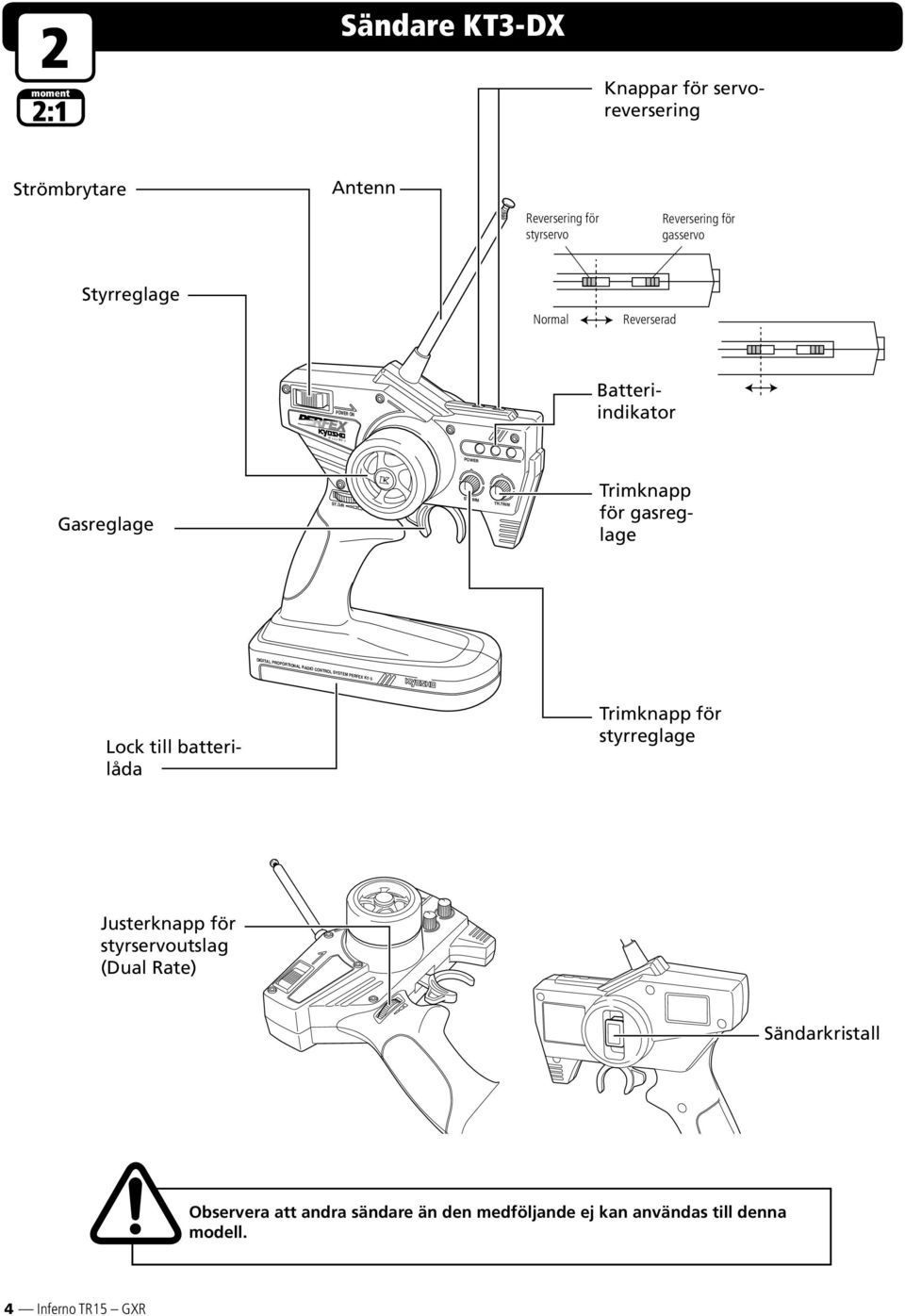

4 M o d el No. KT-3 2 2:1 Sändare KT3-DX Strömbrytare Antenn Reversering för styrservo Reversering för gasservo Styrreglage Normal Reverserad POWER ON Knappar för servoreversering Batteriindikator POWER Gasreglage ST.D/R ST.TRIM TH.TRIM Trimknapp för gasreglage DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX KT-3 Lock till batterilåda Trimknapp för styrreglage Justerknapp för styrservoutslag (Dual Rate) Sändarkristall Observera att andra sändare än den medföljande ej kan användas till denna modell. 4 Inferno TR15 GXR

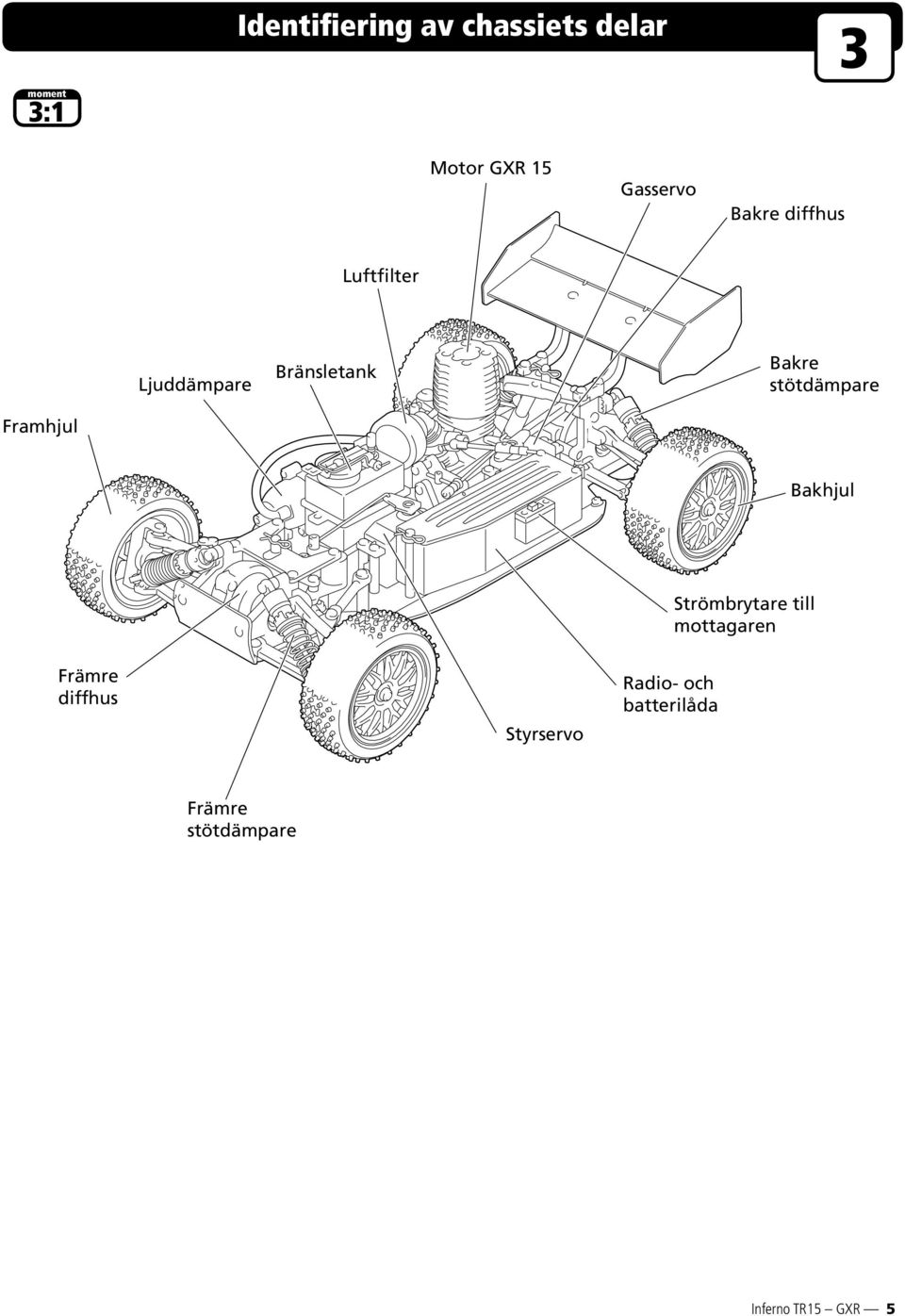

5 3:1 Identifiering av chassiets delar 3 Motor GXR 15 Gasservo Bakre diffhus Luftfilter Ljuddämpare Bränsletank Bakre stötdämpare Framhjul Bakhjul Strömbrytare till mottagaren Främre diffhus Styrservo Radio- och batterilåda Främre stötdämpare Inferno TR15 GXR 5

6 4 4:1 Montering av antenn och batterier Skruva fast antennen. Dra ej åt för hårt. Dags att köra Model No. POWER ON ST.D/R POWER ST.TRIM TH.TRIM Antenn Tag bort Sätt i 8 AAbatterier batterlocket Sätt tillbaka locket Var noga med att montera batterierna med rätt polaritet. Använd inte batterier av olika typ. Skadade batterier skall givetvis inte användas. 1 Lossa 2 3 skruvarna Sätt tillbaka skruvarna + + Sätt i 2 stycken D- batterier 6 Inferno TR15 GXR

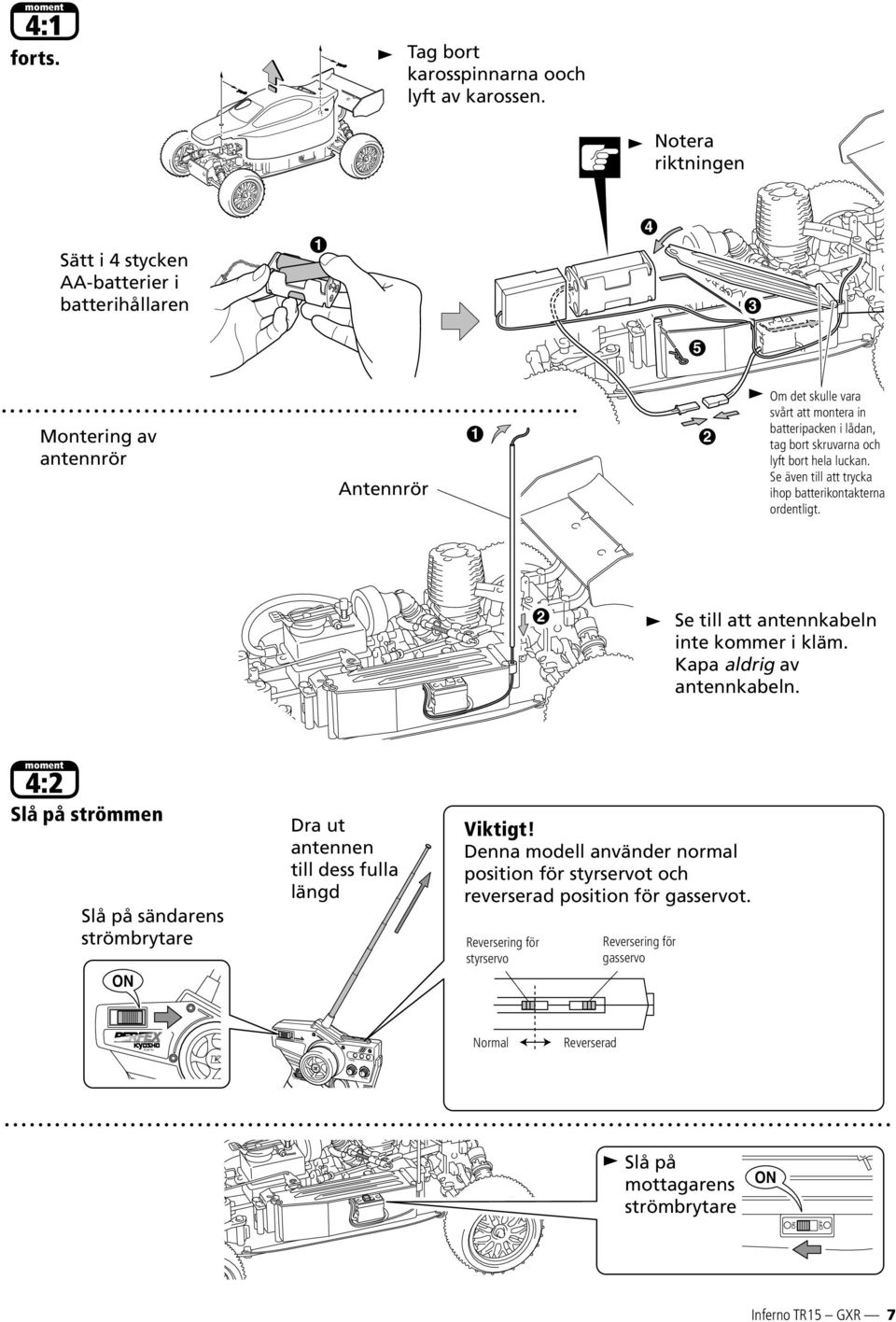

7 Model No. ST.D/R POWER ST.TRIM TH.TRIM 4:1 forts. Tag bort karosspinnarna ooch lyft av karossen. Notera riktningen Sätt i 4 stycken AA-batterier i batterihållaren Montering av antennrör Antennrör 1 2 Om det skulle vara svårt att montera in batteripacken i lådan, tag bort skruvarna och lyft bort hela luckan. Se även till att trycka ihop batterikontakterna ordentligt. 2 Se till att antennkabeln inte kommer i kläm. Kapa aldrig av antennkabeln. 4:2 Slå på strömmen 1 Slå på sändarens strömbrytare ON Dra ut antennen till dess fulla längd Viktigt! Denna modell använder normal position för styrservot och reverserad position för gasservot. Reversering för styrservo Reversering för gasservo POWER ON Model No. POWER ON Normal Reverserad 2 DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX Slå på mottagarens strömbrytare ON ON OFF Inferno TR15 GXR 7

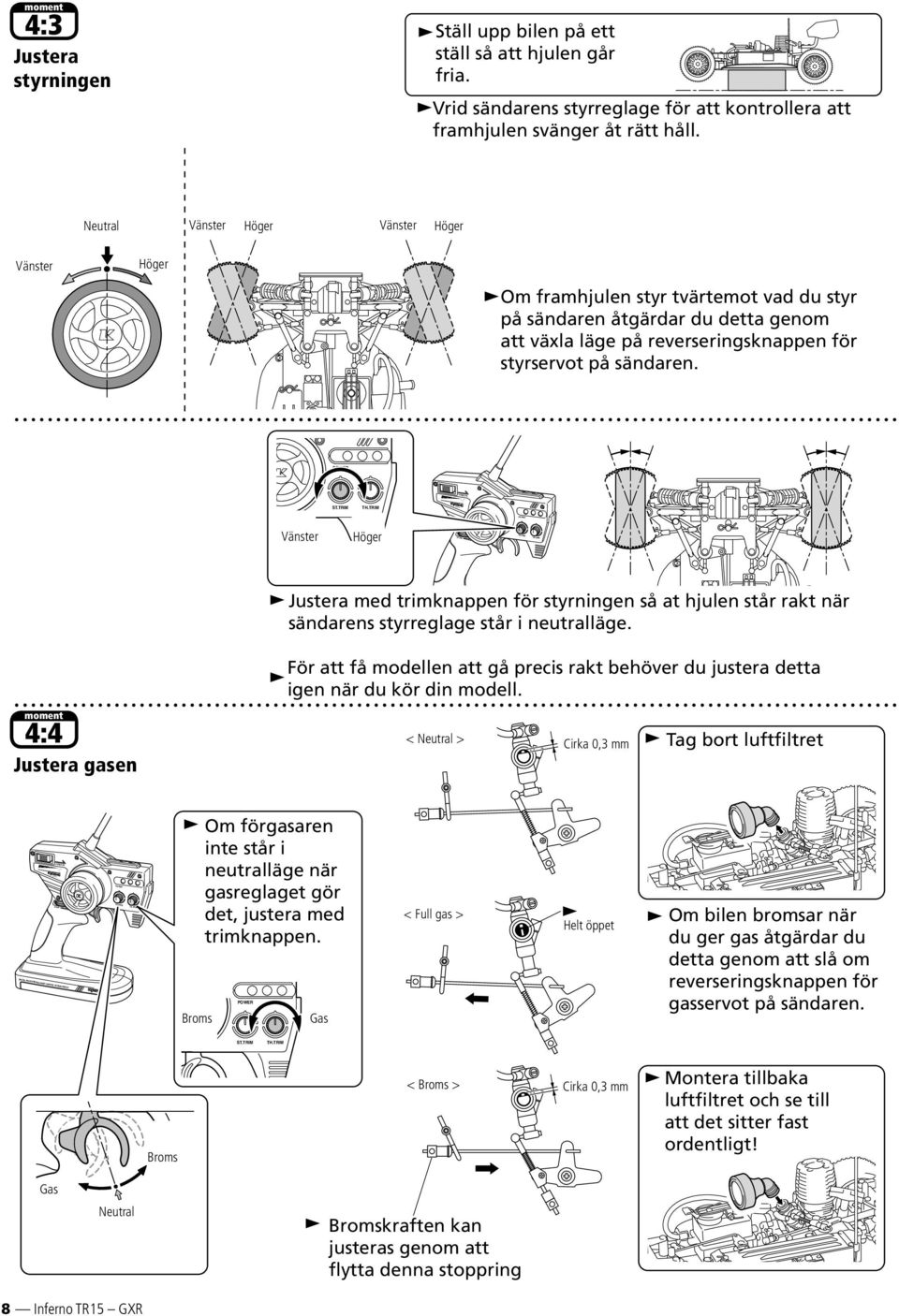

8 Model No. POWER Model No. POWER ON POWER 4:3 Justera styrningen Ställ upp bilen på ett ställ så att hjulen går fria. Vrid sändarens styrreglage för att kontrollera att framhjulen svänger åt rätt håll. Neutral Vänster Höger Vänster Höger Vänster Höger Om framhjulen styr tvärtemot vad du styr på sändaren åtgärdar du detta genom att växla läge på reverseringsknappen för styrservot på sändaren. POWER ST.TRIM TH.TRIM Vänster Höger ST.D/R ST.TRIM TH.TRIM Justera med trimknappen för styrningen så at hjulen står rakt när sändarens styrreglage står i neutralläge. DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX 4:4 Justera gasen För att få modellen att gå precis rakt behöver du justera detta igen när du kör din modell. < Neutral > Cirka 0,3 mm Tag bort luftfiltret POWER ON ST.D/R DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX ST.TRIM TH.TRIM Broms Om förgasaren inte står i neutralläge när gasreglaget gör det, justera med trimknappen. POWER Gas < Full gas > Helt öppet Om bilen bromsar när du ger gas åtgärdar du detta genom att slå om reverseringsknappen för gasservot på sändaren. ST.TRIM TH.TRIM Broms < Broms > Cirka 0,3 mm Montera tillbaka luftfiltret och se till att det sitter fast ordentligt! Gas Neutral Bromskraften kan justeras genom att flytta denna stoppring 8 Inferno TR15 GXR

9 Model No. ST.D/R POWER ST.TRIM TH.TRIM 4:5 Start av motor Der Motor / Démarrage et arrêt du moteur / Arranque del Motor 1 Fyll tanken med bränsle 2 Ge full gas så att gasspjället öppnar sig helt. Tryck ett par gånger på primerknappen på tanken. När bränslet når trycker du på primerknappen en gång till. 3 4 Koppla på glödtändaren på glödstiftet och se till att det blir ordentlig kontakt. Håll i glödtändaren och drag i ryckstarten. Drag aldrig ut den mer än cirka cm. Känn också efter att startern "greppar" vevaxeln innan du drar till i startsnöret. Dra ej för hårt i startsnöret! 4:6 Stänga av motor 1 Kläm åt bränsleslangen till motorn 2 stannar. Efter att du har stoppat motorn stänger du av mottagare och sändare. OFF ON OFF Motor och ljuddämpare blir mycket varma under och direkt efter körning. Se upp så att du inte bränner dig! OFF POWER ON POWER ON Model No. Inferno TR15 GXR 9 DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM PERFEX

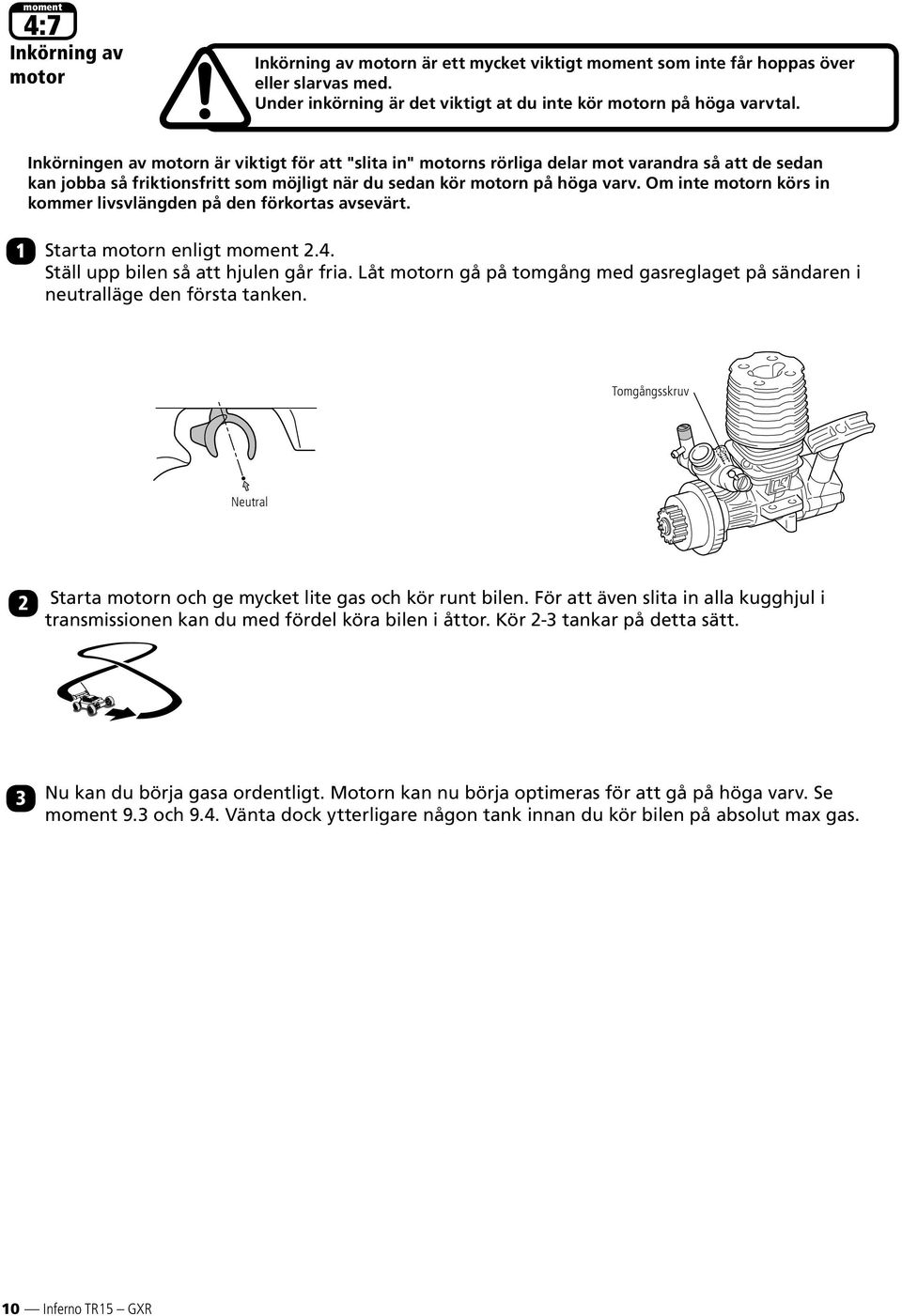

10 4:7 Inkörning av motor Inkörning av motorn är ett mycket viktigt som inte får hoppas över eller slarvas med. Under inkörning är det viktigt at du inte kör motorn på höga varvtal. Inkörningen av motorn är viktigt för att "slita in" motorns rörliga delar mot varandra så att de sedan kan jobba så friktionsfritt som möjligt när du sedan kör motorn på höga varv. Om inte motorn körs in kommer livsvlängden på den förkortas avsevärt. 1 Starta motorn enligt 2.4. Ställ upp bilen så att hjulen går fria. Låt motorn gå på tomgång med gasreglaget på sändaren i neutralläge den första tanken. Tomgångsskruv Neutral 2 Starta motorn och ge mycket lite gas och kör runt bilen. För att även slita in alla kugghjul i transmissionen kan du med fördel köra bilen i åttor. Kör 2-3 tankar på detta sätt. 3 Nu kan du börja gasa ordentligt. Motorn kan nu börja optimeras för att gå på höga varv. Se 9.3 och 9.4. Vänta dock ytterligare någon tank innan du kör bilen på absolut max gas. 10 Inferno TR15 GXR

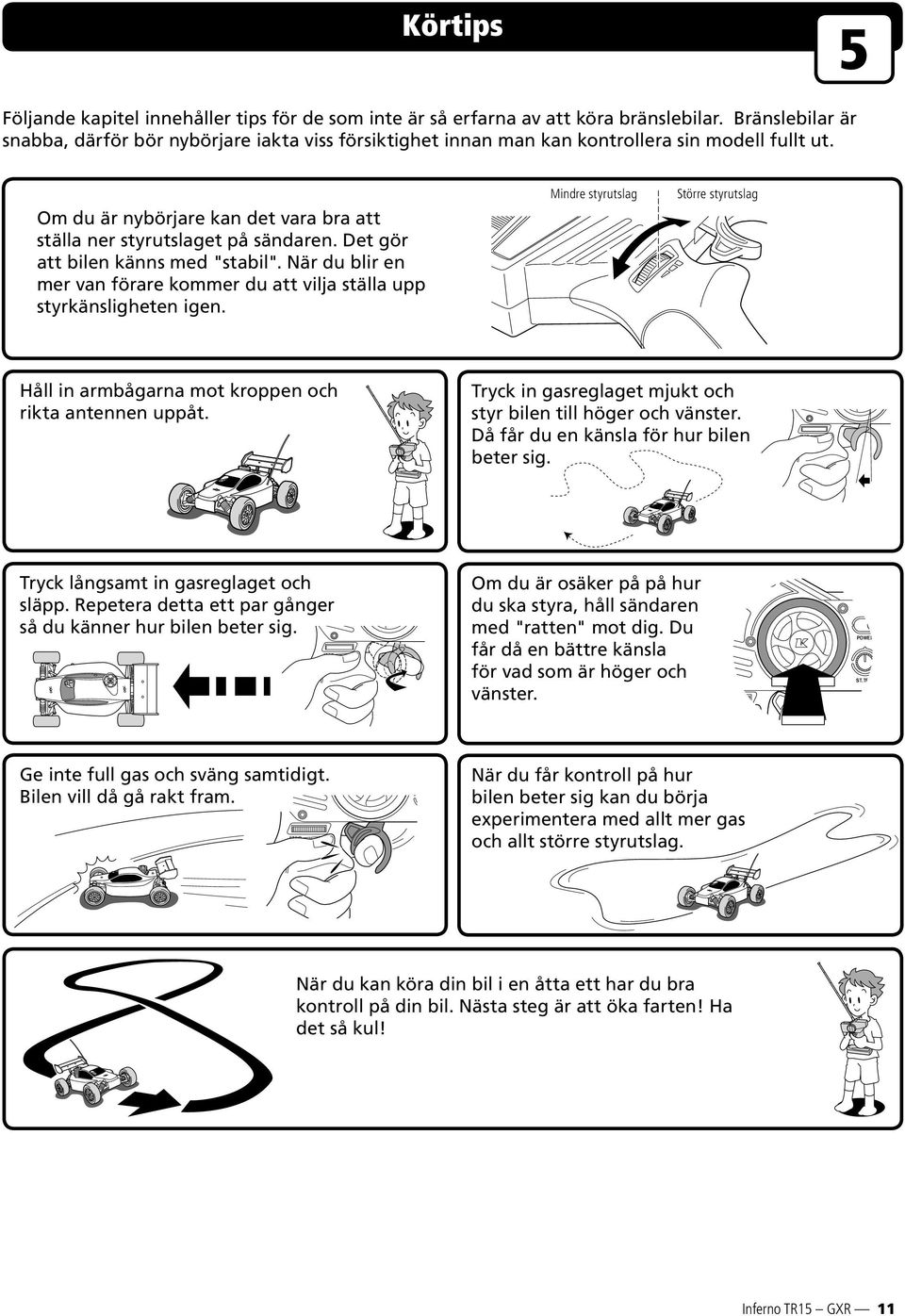

11 Körtips 5 Följande kapitel innehåller tips för de som inte är så erfarna av att köra bränslebilar. Bränslebilar är snabba, därför bör nybörjare iakta viss försiktighet innan man kan kontrollera sin modell fullt ut. Om du är nybörjare kan det vara bra att ställa ner styrutslaget på sändaren. Det gör att bilen känns med "stabil". När du blir en mer van förare kommer du att vilja ställa upp styrkänsligheten igen. Mindre styrutslag Större styrutslag Håll in armbågarna mot kroppen och rikta antennen uppåt. Tryck in gasreglaget mjukt och styr bilen till höger och vänster. Då får du en känsla för hur bilen beter sig. ST.D/R Tryck långsamt in gasreglaget och Om du är osäker på på hur släpp. Repetera detta ett par gånger du ska styra, håll sändaren så du känner hur bilen beter sig. med "ratten" mot dig. Du 3 ST.D/R får då en bättre känsla för vad som är höger och vänster. ER ON POWER ST.TRIM Ge inte full gas och sväng samtidigt. Bilen vill då gå rakt fram. ST.D/R När du får kontroll på hur bilen beter sig kan du börja experimentera med allt mer gas och allt större styrutslag. När du kan köra din bil i en åtta ett har du bra kontroll på din bil. Nästa steg är att öka farten! Ha det så kul! Inferno TR15 GXR 11

12 6 Reservdelar 6:1 Diffrential fram / bak 9 FZ10 Används endast till främre diffrentialen BL 1 TR36 2 BRG004 3 ORG045S 4 11 TR TR35 TR36 TR35 TR37 13 TR38 12 BRG001 3 ORG045S 120 Används endast till främre diffrentialen. 2 BRG004 8 TR BL 10 FZ10 6:2 Växellåda 21 TR44 25 TR42 18 TR43 22 TR42 26 VS TR43 23 TR42 24 OT TR42 19 MA MA TR BRG004 2 BRG IF VS TR Inferno TR15 GXR

13 Inferno TR15 GXR 13

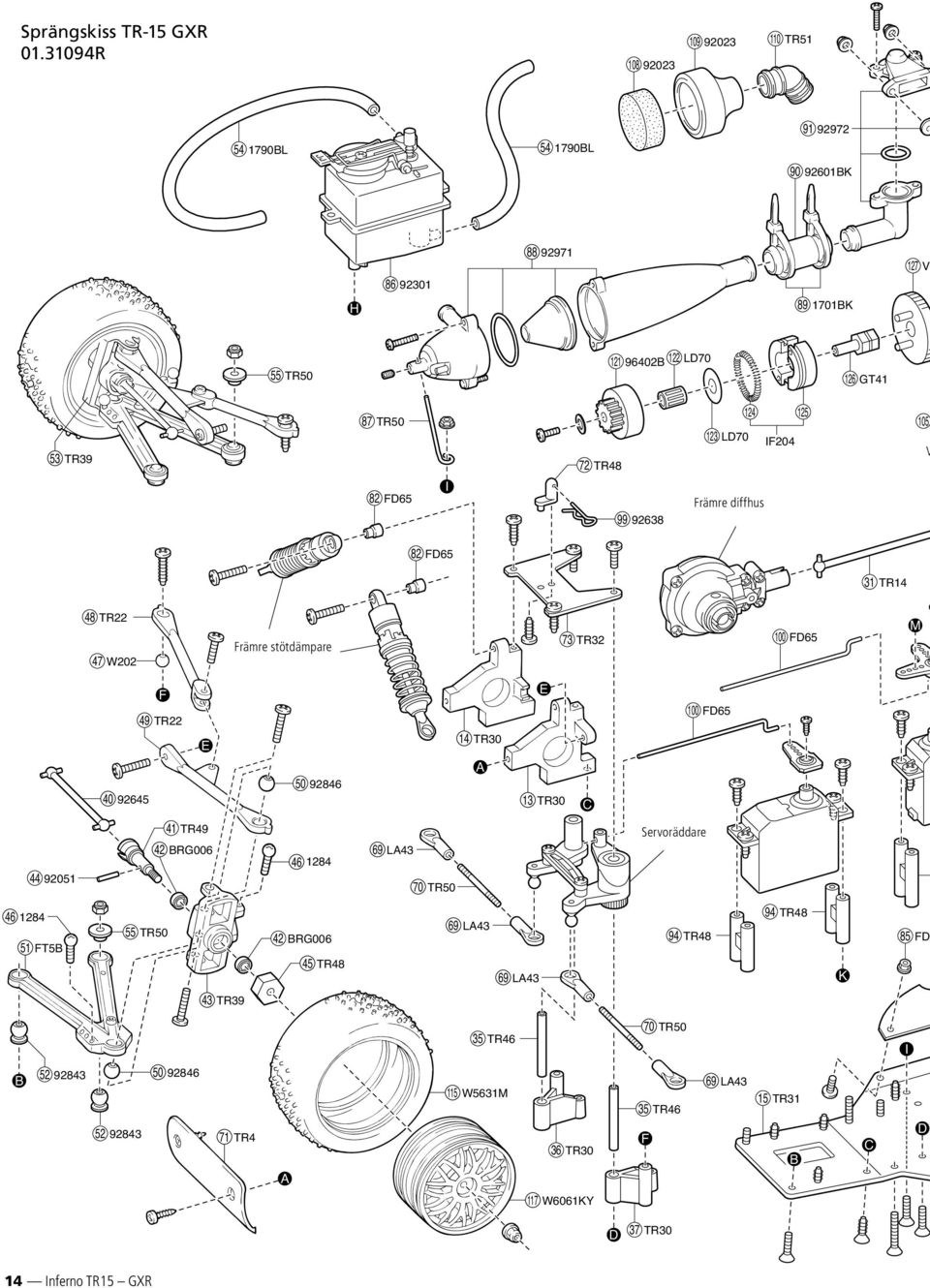

14 14 Inferno TR15 GXR TR4 71 A BRG TR39 43 FT5B 51 B W6061KY 117 W5631M 115 W TR TR22 48 E F TR39 53 TR50 70 LA43 69 TR50 70 LA43 69 LA43 69 LA43 69 TR30 13 TR30 14 A C E H I F D B C D I K TR TR TR TR48 72 TR46 35 TR46 35 TR30 36 TR30 37 BRG TR TR TR50 55 M 1790BL BL B 121 LD BK 89 GT V 127 LD IF204 TR50 87 TR BK FD 85 TR48 94 TR48 94 TR Främre diffhus Främre stötdämpare Sprängskiss TR-15 GXR R Servoräddare V

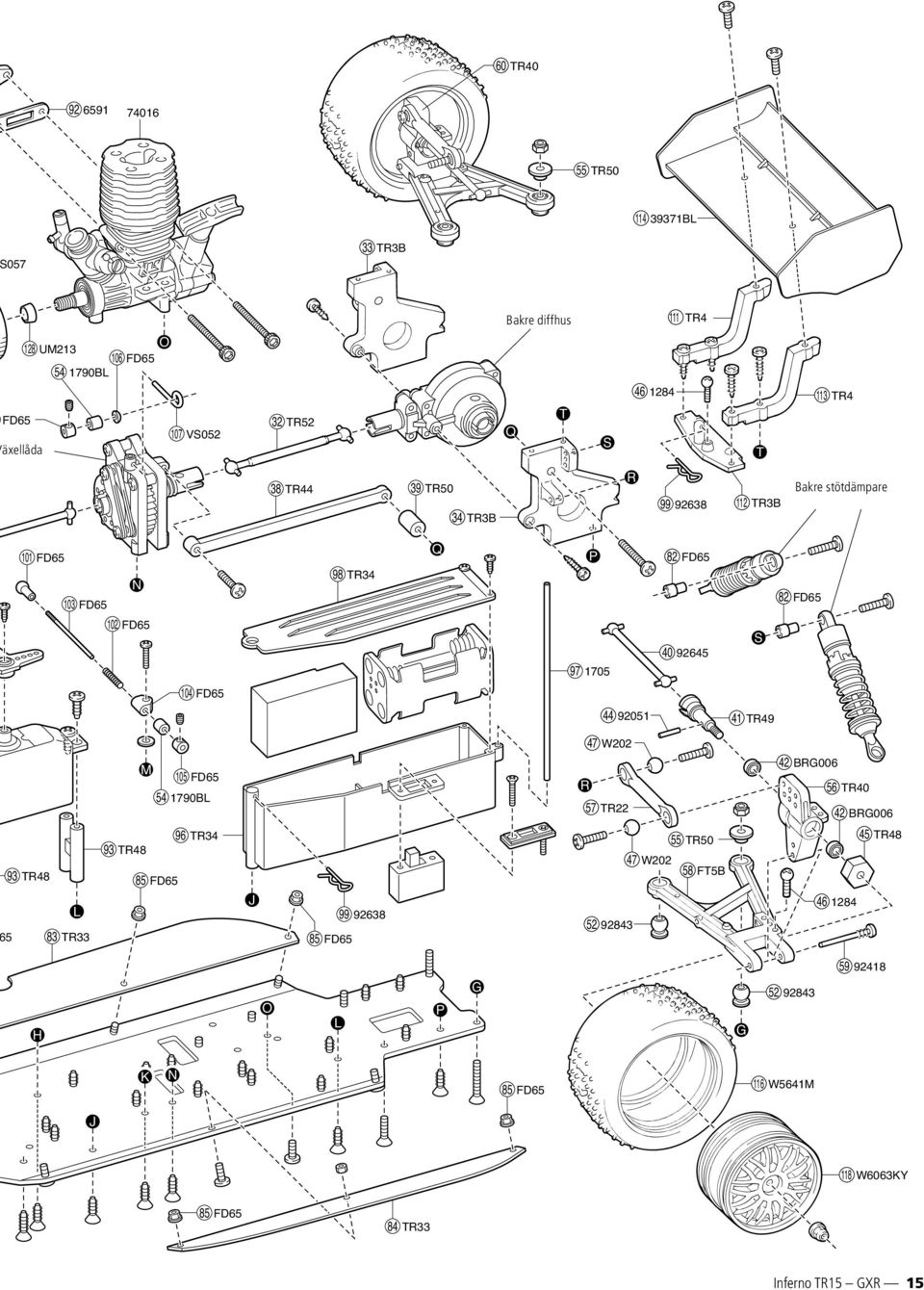

15 Inferno TR15 GXR 15 BRG TR FT5B 58 TR TR50 55 TR22 57 W W6063KY 118 W5641M 116 G R 39371BL 114 TR4 111 TR3B 112 TR4 113 T TR3B 34 TR3B 33 T Q S R P S Q K J H N O L J L BRG W TR BL TR52 32 TR50 39 TR34 98 TR44 38 VS BL 54 G P M O 057 UM TR40 60 TR TR TR34 96 TR48 93 TR TR N äxellåda Bakre diffhus Bakre stötdämpare

16 16 Inferno TR15 GXR

17 6:3 Servoräddare TR45 65 TR47 62 TR47 61 TR47 66 TR TR45 68 TR45 6:4 Stötdämpare Fram / Bak W LA43 80 Mitten Ungefär 18 mm Mjukare fjädring Hårdare fjädring Inferno TR15 GXR 17

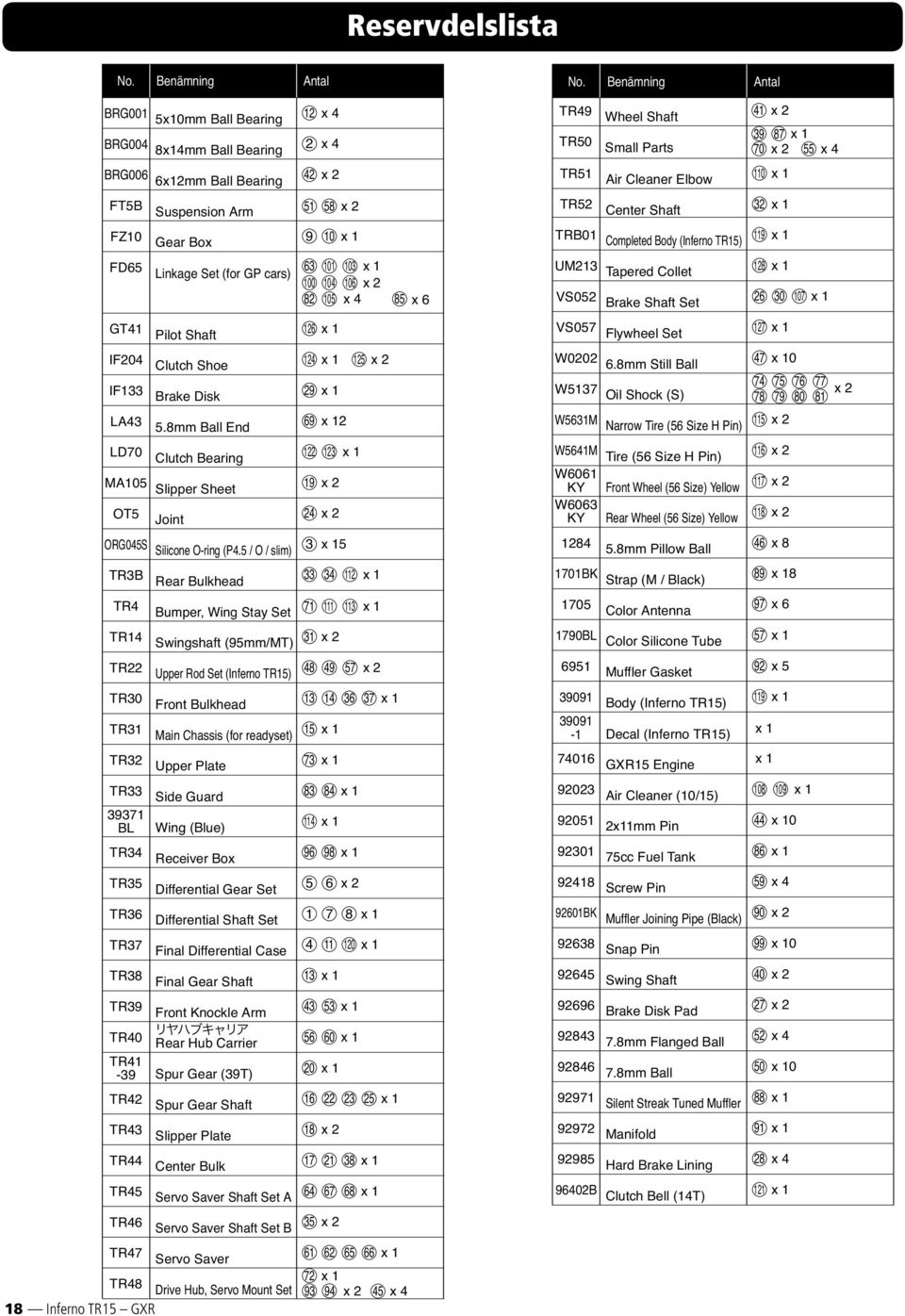

18 Reservdelslista No. Benämning Antal No. Benämning Antal BRG001 BRG004 5x10mm Ball Bearing 8x14mm Ball Bearing 12 x 4 2 x 4 TR49 TR50 Wheel Shaft Small Parts 41 x x 1 70 x 2 55 x 4 BRG006 6x12mm Ball Bearing 42 x 2 TR51 Air Cleaner Elbow 110 x 1 FT5B Suspension Arm x 2 TR52 Center Shaft 32 x 1 FZ10 Gear Box 9 10 x 1 TRB01 Completed Body (Inferno TR15) 119 x 1 Linkage Set (for GP cars) x x x 4 85 x 6 UM213 VS052 Tapered Collet Brake Shaft Set 128 x x 1 GT41 Pilot Shaft 126 x 1 VS057 Flywheel Set 127 x 1 IF204 IF133 Clutch Shoe Brake Disk 124 x 1 29 x x 2 W0202 W mm Still Ball Oil Shock (S) 47 x x 2 LA43 5.8mm Ball End 69 x 12 W5631M Narrow Tire (56 Size H Pin) 115 x 2 LD70 MA105 OT5 Clutch Bearing Slipper Sheet Joint x 1 19 x 2 24 x 2 W5641M Tire (56 Size H Pin) W6061 KY Front Wheel (56 Size) Yellow W6063 KY Rear Wheel (56 Size) Yellow 116 x x x 2 ORG045S Silicone O-ring (P4.5 / O / slim) 3 x mm Pillow Ball 46 x 8 TR3B Rear Bulkhead x BK Strap (M / Black) 89 x 18 TR4 Bumper, Wing Stay Set x Color Antenna 97 x 6 TR14 Swingshaft (95mm/MT) 31 x BL Color Silicone Tube 57 x 1 TR22 Upper Rod Set (Inferno TR15) x Muffler Gasket 92 x 5 TR30 TR31 Front Bulkhead Main Chassis (for readyset) x 1 15 x Body (Inferno TR15) Decal (Inferno TR15) 119 x 1 x 1 TR32 Upper Plate 73 x GXR15 Engine x 1 TR BL Side Guard Wing (Blue) x x Air Cleaner (10/15) 2x11mm Pin x 1 44 x 10 TR34 Receiver Box x cc Fuel Tank 86 x 1 TR35 Differential Gear Set 5 6 x Screw Pin 59 x 4 TR36 Differential Shaft Set x BK Muffler Joining Pipe (Black) 90 x 2 TR37 Final Differential Case x Snap Pin 99 x 10 TR38 Final Gear Shaft 13 x Swing Shaft 40 x 2 TR39 TR40 TR41-39 Front Knockle Arm Rear Hub Carrier Spur Gear (39T) x x 1 20 x Brake Disk Pad 7.8mm Flanged Ball 7.8mm Ball 27 x 2 52 x 4 50 x 10 TR42 Spur Gear Shaft x Silent Streak Tuned Muffler 88 x 1 TR43 Slipper Plate 18 x Manifold 91 x 1 TR44 Center Bulk x Hard Brake Lining 28 x 4 TR45 Servo Saver Shaft Set A x B Clutch Bell (14T) 121 x 1 TR46 Servo Saver Shaft Set B 35 x 2 TR47 Servo Saver TR48 Drive Hub, Servo Mount Set 18 Inferno TR15 GXR x 1 72 x x 2 45 x 4

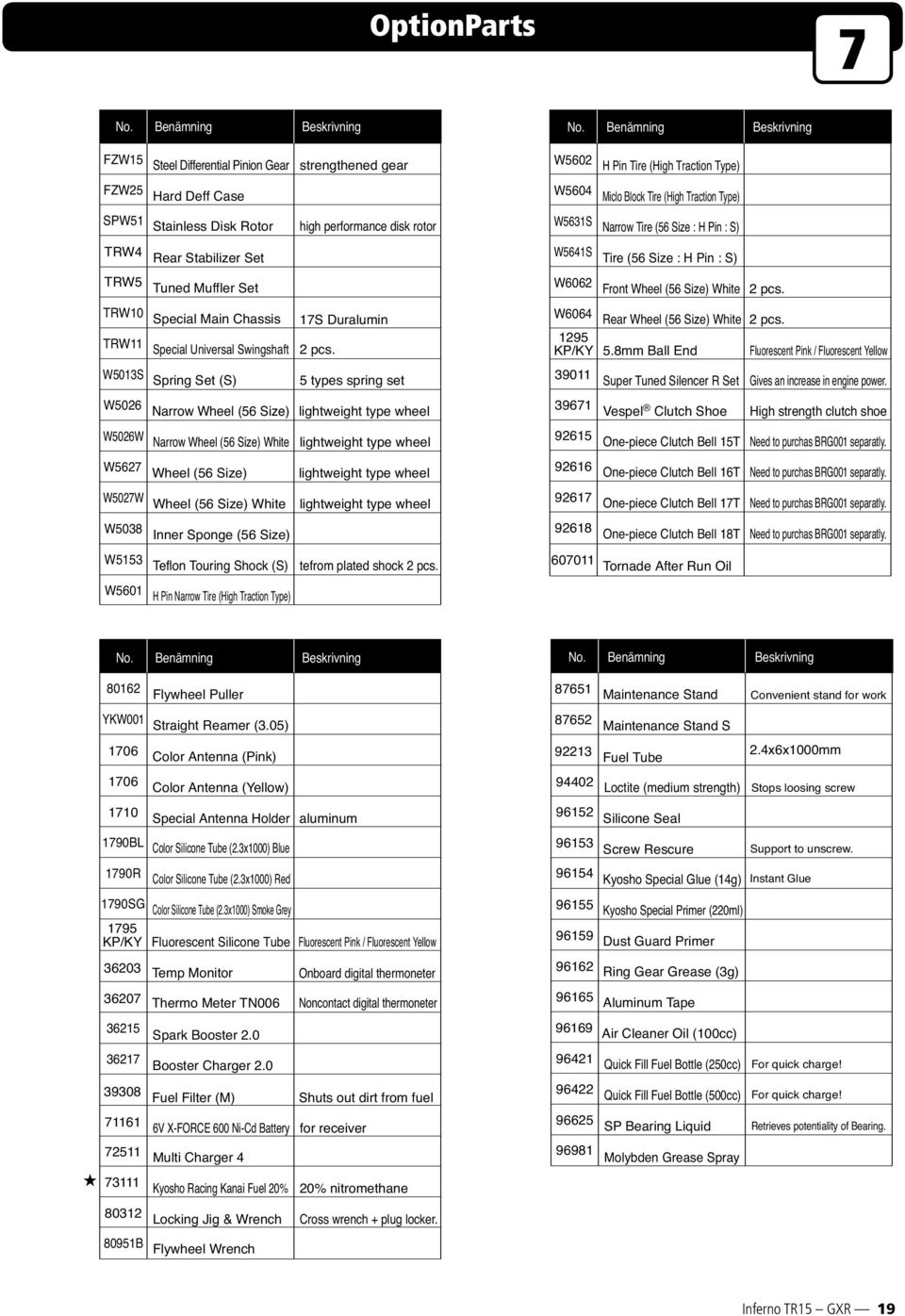

19 OptionParts 7 No. Benämning Beskrivning No. Benämning Beskrivning FZW15 Steel Differential Pinion Gear strengthened gear W5602 H Pin Tire (High Traction Type) FZW25 Hard Deff Case W5604 Miclo Block Tire (High Traction Type) SPW51 Stainless Disk Rotor high performance disk rotor W5631S Narrow Tire (56 Size : H Pin : S) TRW4 Rear Stabilizer Set W5641S Tire (56 Size : H Pin : S) TRW5 Tuned Muffler Set W6062 Front Wheel (56 Size) White 2 pcs. TRW10 TRW11 Special Main Chassis Special Universal Swingshaft 17S Duralumin 2 pcs. W6064 Rear Wheel (56 Size) White 1295 KP/KY 5.8mm Ball End 2 pcs. Fluorescent Pink / Fluorescent Yellow W5013S Spring Set (S) 5 types spring set Super Tuned Silencer R Set Gives an increase in engine power. W5026 Narrow Wheel (56 Size) lightweight type wheel Vespel Clutch Shoe High strength clutch shoe W5026W Narrow Wheel (56 Size) White lightweight type wheel One-piece Clutch Bell 15T Need to purchas BRG001 separatly. W5627 Wheel (56 Size) lightweight type wheel One-piece Clutch Bell 16T Need to purchas BRG001 separatly. W5027W Wheel (56 Size) White lightweight type wheel One-piece Clutch Bell 17T Need to purchas BRG001 separatly. W5038 Inner Sponge (56 Size) One-piece Clutch Bell 18T Need to purchas BRG001 separatly. W5153 Teflon Touring Shock (S) tefrom plated shock 2 pcs Tornade After Run Oil W5601 H Pin Narrow Tire (High Traction Type) No. Benämning Beskrivning No. Benämning Beskrivning YKW001 Flywheel Puller Straight Reamer (3.05) 1706 Color Antenna (Pink) 1706 Color Antenna (Yellow) 1710 Special Antenna Holder aluminum 1790BL Color Silicone Tube (2.3x1000) Blue 1790R Color Silicone Tube (2.3x1000) Red 1790SG Color Silicone Tube (2.3x1000) Smoke Grey 1795 KP/KY Fluorescent Silicone Tube Fluorescent Pink / Fluorescent Yellow Temp Monitor Thermo Meter TN006 Spark Booster 2.0 Booster Charger 2.0 Fuel Filter (M) Onboard digital thermoneter Noncontact digital thermoneter Shuts out dirt from fuel Maintenance Stand Convenient stand for work Maintenance Stand S Fuel Tube 2.4x6x1000mm Loctite (medium strength) Stops loosing screw Silicone Seal Screw Rescure Support to unscrew Kyosho Special Glue (14g) Instant Glue Kyosho Special Primer (220ml) Dust Guard Primer Ring Gear Grease (3g) Aluminum Tape Air Cleaner Oil (100cc) Quick Fill Fuel Bottle (250cc) For quick charge! Quick Fill Fuel Bottle (500cc) For quick charge! V X-FORCE 600 Ni-Cd Battery for receiver Multi Charger SP Bearing Liquid Molybden Grease Spray Retrieves potentiality of Bearing Kyosho Racing Kanai Fuel 20% 20% nitromethane B Locking Jig & Wrench Flywheel Wrench Cross wrench + plug locker. Inferno TR15 GXR 19

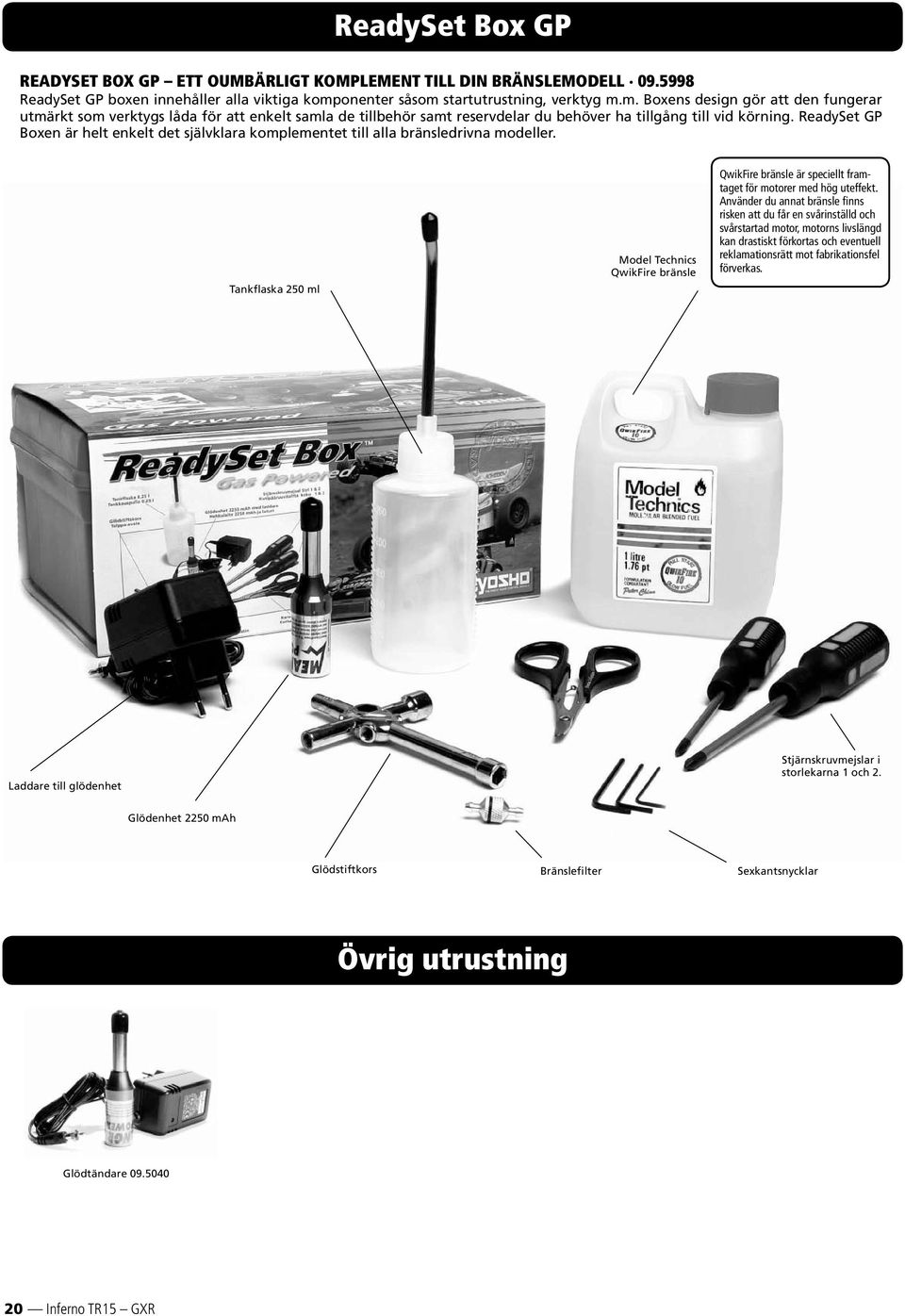

20 ReadySet Box GP READYSET BOX GP ETT OUMBÄRLIGT KOMPLEMENT TILL DIN BRÄNSLEMODELL ReadySet GP boxen innehåller alla viktiga komponenter såsom startutrustning, verktyg m.m. Boxens design gör att den fungerar utmärkt som verktygs låda för att enkelt samla de tillbehör samt reservdelar du behöver ha tillgång till vid körning. ReadySet GP Boxen är helt enkelt det självklara komplementet till alla bränsledrivna modeller. Tankflaska 250 ml Model Technics QwikFire bränsle QwikFire bränsle är speciellt framta get för motorer med hög uteffekt. Använder du annat bränsle finns risken att du får en svårinställd och svårstartad motor, motorns livslängd kan drastiskt förkortas och eventuell reklamationsrätt mot fabrikationsfel förverkas. Laddare till glödenhet Stjärnskruvmejslar i storlekarna 1 och 2. Glödenhet 2250 mah Glödstiftkors Bränslefilter Sexkantsnycklar Övrig utrustning Glödtändare Inferno TR15 GXR

21 Oljor och skruvar SIL0100 Silicone Oil (100) SIL0600 Silicone Oil (600) SIL4000 Silicone Oil (4000) SIL0150 Silicone Oil (150) SIL0700 Silicone Oil (700) SIL5000 Silicone Oil (5000) SIL0200 Silicone Oil (200) SIL0800 Silicone Oil (800) SIL6000 Silicone Oil (6000) SIL0250 Silicone Oil (250) SIL0300 Silicone Oil (300) SIL0350 Silicone Oil (350) for shocks. SIL0900 Silicone Oil (900) SIL1000 Silicone Oil (1000) SIL1100 Silicone Oil (1100) for shocks. SIL7000 Silicone Oil (7000) SIL10000 Silicone Oil (10000) SIL20000 Silicone Oil (20000) for diffs. SIL0400 Silicone Oil (400) SIL1200 Silicone Oil (1200) SIL30000 Silicone Oil (30000) SIL0450 Silicone Oil (450) SIL1300 Silicone Oil (1300) SIL40000 Silicone Oil (40000) SIL0500 Silicone Oil (500) SIL0550 Silicone Oil (550) SIL2000 Silicone Oil (2000) SIL3000 Silicone Oil (3000) for diffs. SIL50000 Silicone Oil (50000) SIL Silicone Oil (100000) SCREW NUT etc Round Head Screw Round Head Self-Tapping Screw Nut 2x6 2x8 2x10 2x15 2.6x8 2.6x10 2.6x12 2.6x14 3x4 3x6 3x8 3x10 3 x x4 2x6 2x8 2x10 2.6x6 2.6x8 2.6x10 2.6x12 3x6 3x8 3x10 3x12 3x mm 2.6mm 3mm 4mm 10 each 10 each 3x14 3x16 3x18 3x x15 3x16 3x18 3x20 Flanged Nut 4x6 4x8 4x10 4x12 3x22 3x24 3x26 3x x25 3x30 3x35 2.6x14 2.6x15 2.6x16 2.6x mm 4mm 2.6x x30 8 pcs Bind Screw 2.6x4 2.6x6 2.6x8 2.6x12 3x4 3x6 3x8 3x10 3x12 3x14 3x16 3x18 3x20 4x6 4x8 4x10 4x12 3x22 3x25 3x28 3x30 4x15 4x18 4x20 4x22 2.6x6 Flat Head Screw 2.6x8 2.6x10 2.6x12 2.6x14 3x6 3x8 3x10 3x12 3x14 3x16 3x18 3x20 4x8 4x10 4x15 4x20 3x22 3x24 3x26 3x28 3x30 3x32 3x34 3x35 4x12 4x6 Cap Screw 2x8 2x10 2x12 2x14 2.6x8 2.6x10 2.6x12 2.6x14 3x8 3x10 3x12 3x14 3x15 3x16 3x18 3x20 3x25 3x30 3x35 3x40 4x10 4x15 4x20 4x25 4x28 4x30 4x35 4x40 4x x18 2 each 2 each 2 each 2 each 2 each 2 each 2 each 2 each 4 pcs Bind Self-Tapping Screw x6 2.6x8 2.6x10 2.6x x6 3x8 3x10 3x12 3x x15 3x16 3x18 3x x10 4x15 4x x8 4x Flat Head Self-Tapping Screw 2.6x6 2.6x8 2.6x10 2.6x12 3x6 3x8 3x10 3x12 3x14 3x15 3x16 3x18 3x20 4x15 4x20 4x25 3x6 3x8 3x10 4x8 4x10 4x12 2x8 2x10 Flanged Cap Screw Oval Head Screw Set Screw 3x6 3x12 3x14 3x16 3x3 3x4 3x5 3x10 4x4 4x5 4x8 4x12 5x4 5x5 5x6 5x30 5x40 Nylon Nut mm 3mm 4mm 5 pcs 5 pcs 5 pcs mm 4 pcs mm 5 pcs 2 each 2 each 10 each 3 each 3 each 3 each 3 each 3 each x20 3x25 3 each x x20 2 pcs mm E1.5 E2.0 E2.5 E3.0 E4.0 E5.0 E6.0 E7.0 E10.0 Flanged Nylon Nut Washer 2mm 2.6mm 3mm 4mm 5mm 2.6mm 7mm x 0.5, 1, 0 E-Clips 5 pcs 10 each 10 each 3 each 6 pcs 6 pcs Inferno TR15 GXR 21

22 8 8:1 Kontroll och justeringar 8:2 Rengöring 8:3 Efter dagens slut Efter körning Kontrollera med jämna mellanrum att: -skruvar och muttrar sitter fast. - luftfiltret är rent och sitter fast. Byt ut det om det är smutsigt eller trasigt. - drevspelet mellan kopplingsklocka och huvuddrev är korrekt. De skall löpa lätt utan att vare sig glappa eller "hugga i" varandra. Ett tips för att få korrekt drevspel är att lägga en bit papper mellan dreven och sedan skurva fast motorn. En dammig bil borstas ren med en stor pensel. Finns det tillgång till tryckluft så använd den. För att rengöra drivknutar och liknande är en tandborte utmärkt. En hårdare nedsmutsad bil kan rengöras med naturavfettning och vamt vatten. Täck över motorns förgasare och duscha försiktigt med naturavfettning. Skölj sedan bilen genom att duscha den med hett vatten. Om nödvändigt använd även tandborsten. Undvik hela tiden att dusha på radiollådan, servona och batteriboxen! Det bästa är att montera bort dessa helt under rengöring.. När du kört färdigt din modell för dagen bör du genomföra följande. Detta för att underlätta inför nästa gång du skall köra. - Se till att allt bränsle töms ur tanken. Gammalt bränsle blir med tiden som sirap. - Stäng av sändare och mottagare. - Tag ur batterier ur sändare och mottagare. - Om du inte skall köra nästa dag, droppa i ett par droppar After-Run olja i förgasaren och dra runt motorn ett par varv. - Rengör din modell så att den är ren och fin nästa gång du skall köra den. Luftfiltret är motorns viktigaste kompnent. Är det smutigt eller trasigt kommer det smuts in i motorn. Följden blir att motorn slits fortare än normalt. I värsta fall kan den slitas ut under loppet av några minuter om du tappar filtret medan du kör i sand eller grus. Smörj därför också in filtret med luftfilterojla! 22 Inferno TR15 GXR

23 9:1 Motorns delar Tomgångsskruv. Justerar öppningen på förgasaren under tomgång. Justeringar och underhåll Glödstiftständare Glödstift 9 Högfartsnål. Justerar mängden bränsle som går in i förgasaren. Dragstart. 9:2 Motorns grundinställning Förgasare Gasreglage. Bestämmer mängden luft/bränsleblandning som går in i motorn. Tomgångsnål. Reglerar blandningsförhållandet mellan luft/bränsle vid tomgång. 1 Skruva försiktigt in högfartsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Den kan då skadas. 1 2 Skruva ut högfartsnålen motsols cirka 4 varv. 2 3 Skruva försiktigt in tomgångsnålen medsols tills det tar stopp. Skruva aldrig åt den hårt! Nålen kan då skadas. 4 Skruva ut tomgångsnålen motsols cirka 2,5 varv :3 Optimering av motorns tomgångsnål Observera avgasrök och ljud när du ger motorn lätt gas från tomgång. Mycket rök och bluddrande ljud. Motorns vartal kanske till och med avtar och motorn stannar helt. Ingen rök. Motorn varvar upp och/eller stannar abrupt. Luft/bränsleblandning för fet. Skruva in tomgångsnålen 1/8 varv och repetera hela et igen. Luft/bränsleblandning för tunn. Skruva ut tomgångsnålen 1/8 varv och repetera hela et igen. Inferno TR15 GXR 23

24 9:4 Optimering av motorns högfartsnål Starta motorn och kör en stund så att den blir genomvarm. Kör bilen rakt fram och observera farten och varvtalet på motorn. Skruva in högfartsnålen 1/8 varv och kör igen. Varvtalet bör öka. Repetera steg 2 och 3 tills en så hög hastighet som möjligt erhålls. När du ställer in din motor får det aldrig sluta att "blåryka" ur avgasröret. Kommer det ingen synlig blå rök betyder det att motorn får för lite smörjning. Skruva då genast ut högfartsnålen så att röken blir synlig igen. Det är bättre för motorn att köra med lite för fet blandning än tvärtom. Sprängskiss motor 9: Inferno TR15 GXR

25 Råd och tips De modeller som vi erbjuder kräver en viss del gällande underhåll, ju bättre underhåll desto mer körglädje kommer du ha av din modell när du väl står och kör med den. Försök att få in små rutiner gällande dem olika delarna av modellen så att du undviker att skruvar lossnar efter en tids körning eller att kristallen ramlar ur mottagaren osv. 10 Rengöring: Försök att hålla din bil så rent som möjligt, så att när du väl ska meka slipper smutsa ner både dig själv och din omgivning. Ett bra tips är att grovrengöra med tryckluft, blås dock ej på luftfiltret så att ni blåser in smuts i motorn. En väl rengjord bil kommer att underlätta din mekning när du väl ska ta isär och serva den. Locktite: På vissa delar av bilen kan det vara på sin plats att använda locktite, detta för att förhindra muttrar och skruvar att skallra loss. Är alltid bra att känna o klämma på samtliga skruvar till och från, detta för att förhindra att skruvar lossnar under körning. Dragstart: Försök att alltid hitta dragläget på snörstarten innan du drar till för att få igång motorn, dvs att få envägslagret att greppa mjukt så får du längre livslängd på din startanordning. Kom ihåg att detta är en dragstart och inte en ryckstart. Luftfilter: Se alltid till att byta luftfilter ofta, ett smutsigt luftfilter kommer att ge din modell kortare livslängd. Använd alltid rekommenderad luftfilterolja, och krama in oljan ordentligt i filtret. Tvätta aldrig filtren, om du tvättar och kramar filtret så kommer du att krama in smutsen än mer och då inte få det resultat som du vill ha. Envägslager: Envägslager av alla slag kräver underhåll för att ge 100% funktionsmässigt, ev kvarbliven olja kan bli seg efter när den stått ett par veckor och då kan rullarna i envägslagret hänga sig och inte greppa som sig bör. Även smuts kommer att ge samma funktion, så därför är det viktigt att skölja rent med 5-56 eller liknande och ev ge några droppar afterrun-olja som smörjning för att förhindra problemet från att uppstå. Schimsning av differential: När du använt din modell ett tag och du plockar isär och ska underhålla den så är en viktig sak att kolla till att drevspel vid piniong och planetdrev är rätt, fel drevspel kan göra livslängden kortare. Differentialen ska inte glappa i sidled när den är monterad, samtidigt som piniong och planetdrev ska gå lätt och inte kännas huggig, dvs att drevspelet ska vara så litet som möjligt och ändå gå lätt och smidigt. Alla justeringar gör du med olika tjocka schims. Drivaxlar: Om man vill ge sin modell extra lyx så kan man lägga gummi o-ringar i medbringarna som drivaxlarna ligger i, detta för att göra så att drivaxlarna ligger mer fast i sina positioner samt att förhindra dem från att ev ramla ur vid krockar. AfterRun Olja: Glöm inte att ge motorn några droppar After runolja efter avslutad körning, du ger några droppar genom insuget på förgasaren och drar runt motorn med dragstarten. Inferno TR15 GXR 25

26 11 Felsökning Symptom Trolig orsak Lösning Kan inte dra runt dragstarten Motorn startar inte. Dragstarten greppar inte vevaxeln. Motorn går men hjulen slutar inte att snurra ens när motorn går på tomgång. Motorn har flödat och cylindern är fylld med bränsle. Tag bort bränsleslangen och glödstiftet från motorn. Drag sedan runt motorn för att få ut överskottsbränslet ur cylindern. Håll en trasa över hålet för att slippa bränslestänk. Akta ögonen! Bränslet har inte nått förgasaren. Se till att bränsle når förgasaren. Förgasaren är helt stängd. Kontrollera genom att ta bort luftfiltret och titta efter. Glödstiftet glöder inte. För låg yttertemperatur. (Motsvarande vinterväderlek). Luftfiltret är igensatt. Nålinställningarna är fel. Gammalt bränsle kan ha satt sig i envängslagret i dragstarten vilket gör att den inte greppar. Envängslager i dragstarten trasigt. Fjädern som håller ihop kopplingsbackarna i kopplingen kan ha gått av. Justera tomgångsskruven så att förgasaren får en öppning på cirka 0,3 mm. Ladda batteriet i glödtändaren. Byt ut glödstiftet. Värm försiktigt motorn med en varmluftpistol eller en hårtork. Försök sedan starta igen. Byt ut luftfiltret. Justera nålinställningarna enligt 9:2, "Motorns grundinställnig". Tag isär dragstarten och rengör envängslagret med 5-56, WD-40 eller likande. Byt ut envängslagret Byt fjädern. 26 Inferno TR15 GXR

27 Säkerhet 12 Läs alltid igenom hela manualen innan du börjar använda din modell. Hantera verktyg med stor försiktighet. Kontrollera att du monterar i batterier med rätt polareitet. Använd inte gamla batterier eller batterier av olika typ. Montera aldrig isär batterier. De kan kortslutas med explosionsrisk som följd. Kör aldrig i trafiken med din modell. Kontrollera alltid att du inte kör på samma frekvens som någon annan. Risk för både material- och personskada. Nej! Håll smådelar och bränsle borta från små barn. Förvara inte bränsle i direkt solsken. Motor och ljuddämpare blir mycket heta under och direkt efter körning. Risk för brännskada. Förvara inte din modell i direkt solljus. Var rädd om dina kamrater! Vifta inte med sändarens antenn. Om du svalt bränsle, uppsök genast läkare. Har du fått bränsle i ögonen, skölj rikligt med vatten. Uppsök sedan läkare. Stoppa inte fingrarna eller några andra främmande föremål bland modellens rörliga delar. Kör inte din bränsledrivna modell inomhus! Inferno TR15 GXR 27

28 I din butik finner du OptionParts och reservdelar samt extra tillbehör. Ring gärna och försäkra dig om att just den del du söker finns på lager Butik Säljare Telefon 28 Inferno TR15 GXR
