1 ECLIPSE MAGNETICS

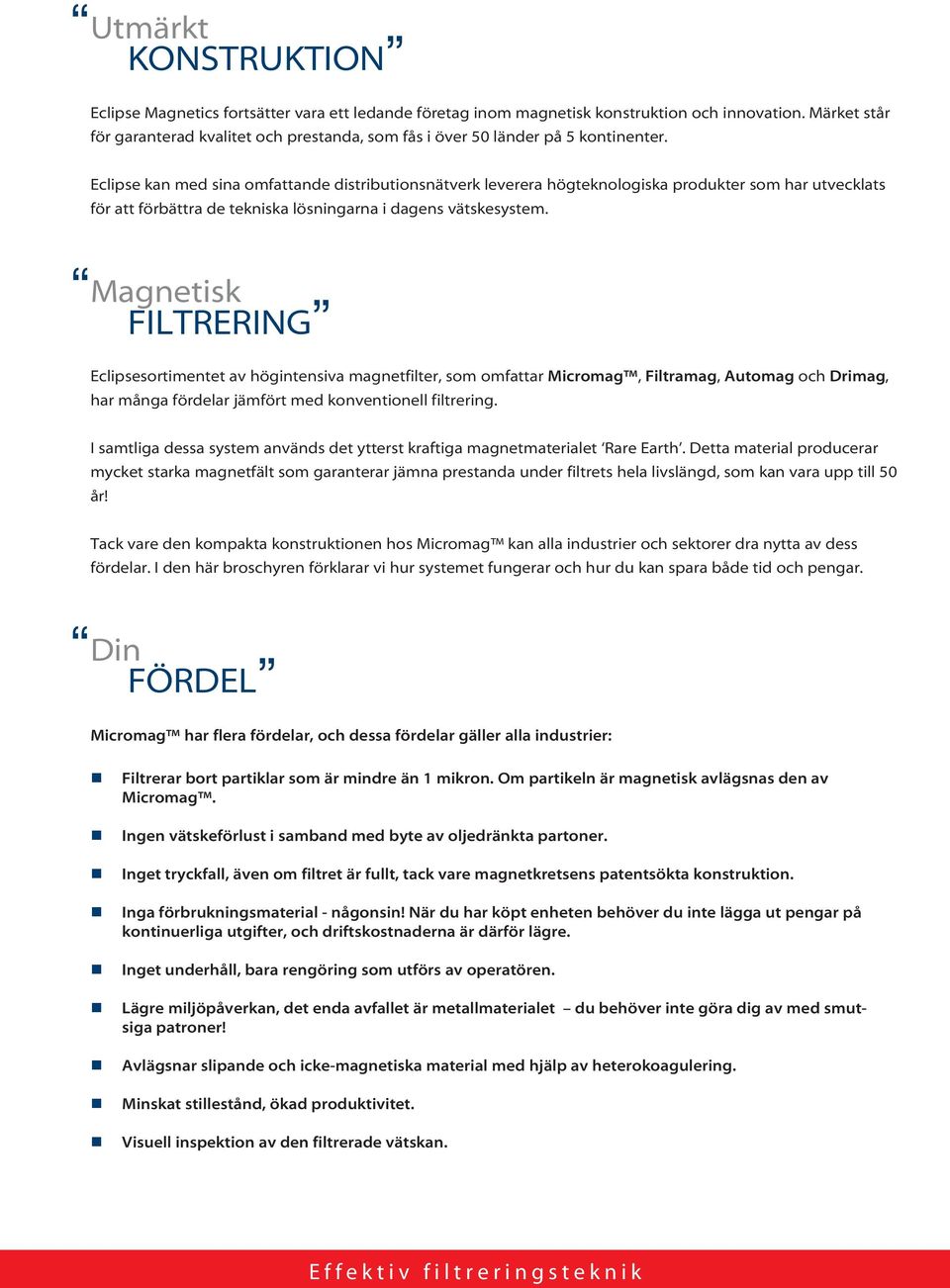

2 Utmärkt KONSTRUKTION Eclipse Magnetics fortsätter vara ett ledande företag inom magnetisk konstruktion och innovation. Märket står för garanterad kvalitet och prestanda, som fås i över 50 länder på 5 kontinenter. Eclipse kan med sina omfattande distributionsnätverk leverera högteknologiska produkter som har utvecklats för att förbättra de tekniska lösningarna i dagens vätskesystem. Magnetisk FILTRERING Eclipsesortimentet av högintensiva magnetfilter, som omfattar Micromag, Filtramag, Automag och Drimag, har många fördelar jämfört med konventionell filtrering. I samtliga dessa system används det ytterst kraftiga magnetmaterialet Rare Earth. Detta material producerar mycket starka magnetfält som garanterar jämna prestanda under filtrets hela livslängd, som kan vara upp till 50 år! Tack vare den kompakta konstruktionen hos Micromag kan alla industrier och sektorer dra nytta av dess fördelar. I den här broschyren förklarar vi hur systemet fungerar och hur du kan spara både tid och pengar. Din FÖRDEL Micromag har flera fördelar, och dessa fördelar gäller alla industrier: Filtrerar bort partiklar som är mindre än 1 mikron. Om partikeln är magnetisk avlägsnas den av Micromag. Ingen vätskeförlust i samband med byte av oljedränkta partoner. Inget tryckfall, även om filtret är fullt, tack vare magnetkretsens patentsökta konstruktion. Inga förbrukningsmaterial - någonsin! När du har köpt enheten behöver du inte lägga ut pengar på kontinuerliga utgifter, och driftskostnaderna är därför lägre. Inget underhåll, bara rengöring som utförs av operatören. Lägre miljöpåverkan, det enda avfallet är metallmaterialet du behöver inte göra dig av med smutsiga patroner! Avlägsnar slipande och icke-magnetiska material med hjälp av heterokoagulering. Minskat stillestånd, ökad produktivitet. Visuell inspektion av den filtrerade vätskan.

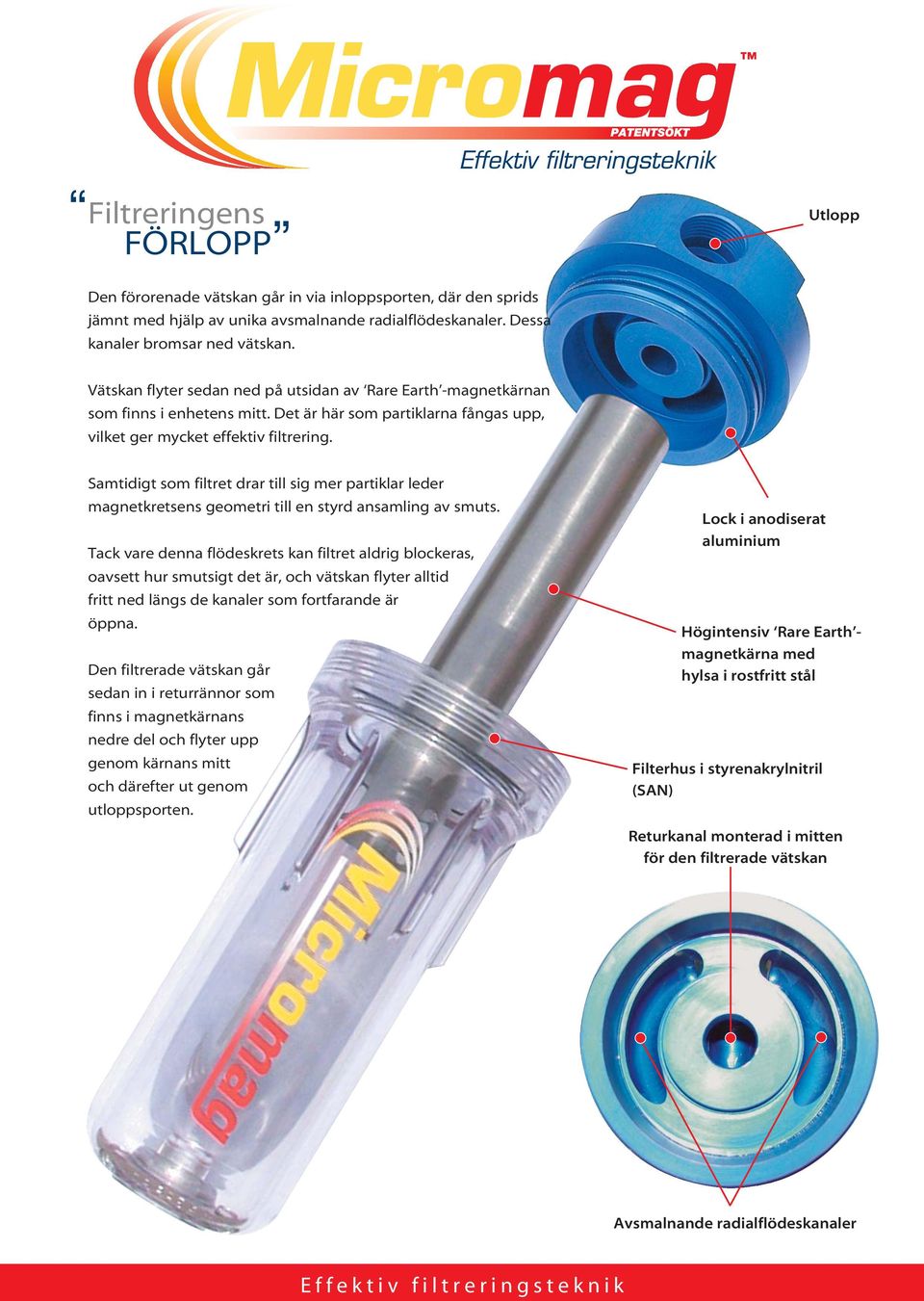

3 Filtreringens FÖRLOPP Utlopp Den förorenade vätskan går in via inloppsporten, där den sprids jämnt med hjälp av unika avsmalnande radialflödeskanaler. Dessa kanaler bromsar ned vätskan. Vätskan flyter sedan ned på utsidan av Rare Earth -magnetkärnan som finns i enhetens mitt. Det är här som partiklarna fångas upp, vilket ger mycket effektiv filtrering. Samtidigt som filtret drar till sig mer partiklar leder magnetkretsens geometri till en styrd ansamling av smuts. Tack vare denna flödeskrets kan filtret aldrig blockeras, oavsett hur smutsigt det är, och vätskan flyter alltid fritt ned längs de kanaler som fortfarande är öppna. Den filtrerade vätskan går sedan in i returrännor som finns i magnetkärnans nedre del och flyter upp genom kärnans mitt och därefter ut genom utloppsporten. Lock i anodiserat aluminium Högintensiv Rare Earth - magnetkärna med hylsa i rostfritt stål Filterhus i styrenakrylnitril (SAN) Returkanal monterad i mitten för den filtrerade vätskan Avsmalnande radialflödeskanaler

4 Industriella SEKTORER Alla industrier där man använder vätskor kan dra nytta av Micromag filtersystemet. Följande sektorer är bara några exempel: Maskinverktyg Tillverkning Bilindustrin Bygg Rymdfart Försvar Materialåtervinning Marinindustrin Oljeindustrin Transport Energi Vatten Sällanköpsvaror & vitvaror Gruvindustrin Hydraulik Olika APPLIKATIONER Slip-, henings- och läppningsmaskiner Manuell bearbetning och CNCbearbetning Finbearbetning Tråd- och elektroerosion Laserskärning Kyl- och värmesystem för formsprutning Tvättning av industriell utrustning Kraftöverföring Motorer Borrstänger och borrhuvud för oljeborrning Sågskärpning Pumpskydd Förfiltrering Härdning Värmesystem för hushåll och industrin Smörjmedel för kantpressar Filtreringens KAPACITET Trots sin kompakta utformning har Micromag mycket stor kapacitet. Inget filter kan mäta sig med smutskapaciteten på 900 g, 1800 g respektive 3800 g, som drar ned på stilleståndstiden och ökar produktionen!

5 S N N S Contaminated Core Cleaning Core Clean Core Förklaring: Rengöring Med rengöringsverktyget som medföljer kan en helt förorenad kärna rengöras på mindre än 30 sekunder! Inga smutsiga patroner - det enda avfallet är metallpartiklar som man lätt kan göra sig av med! Förorenad vätska Filtrerad vätska Magnetiska flödeslinjer

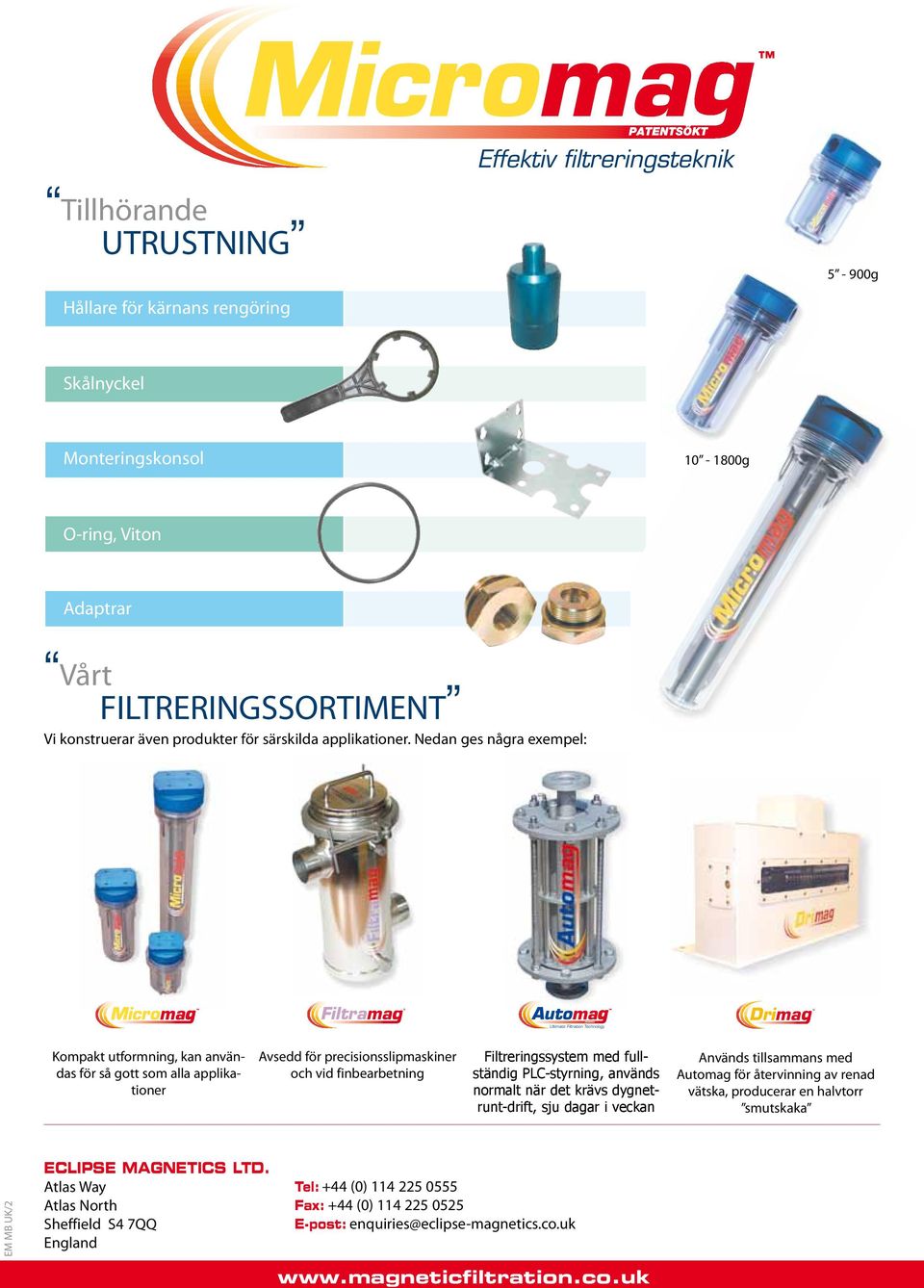

6 C PATENTIERT PATENTED PATENTIERT PATENTED C Tillhörande UTRUSTNING 5-900g Hållare för kärnans rengöring Skålnyckel Monteringskonsol g O-ring, Viton Adaptrar Vårt FILTRERINGSSORTIMENT Vi konstruerar även produkter för särskilda applikationer. Nedan ges några exempel: Filtrama Ultimate Filtration Technology Drima Kompakt utformning, kan användas för så gott som alla applikationer Avsedd för precisionsslipmaskiner och vid finbearbetning Filtreringssystem med full- Ultimate Filtration Technology ständig PLC-styrning, används normalt när det krävs dygnetrunt-drift, sju dagar i veckan Används tillsammans med Automag för återvinning av renad vätska, producerar en halvtorr smutskaka EM MB UK/2 ECLIPSE MAGNETICS LTD. Atlas Way Atlas North Sheffield S4 7QQ England Tel: +44 (0) Fax: +44 (0) E-post: enquiries@eclipse-magnetics.co.uk
