1 06/2008 Specialist i den modernaste markbehandlingen och såningstekniken HORSCH DrillManager ME Art.: sv Bruksanvisning Läs den noga innan idrifttagningen! Bevara bruksanvisningen!

2

3 - Översättning av originalinstruktionsboken - Identifikation av maskinen Vid övertagandet av maskinen för ni in respektive data i nedanstående lista: Serienummer:... Maskintyp:... Tillverkningsår:... Första användningen:... Tillbehör: Utgåva av instruktionsboken: 06/ DrillManager ME sv Återförsäljarens adress: Namn:... Gata:... Ort:... Tel.:... Åf-kundnummer:... HORSCH-Adress: HORSCH Maschinen GmbH D Schwandorf, Sitzenhof 1 D Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com HORSCH-kundnummer:...

4 Innehållsförteckning DrillManager ME...2 Beskrivning...2 Kabelträd maskin...6 Installera DrillManager...7 Installera DrillManager i ISO-buss-utförande...7 Monitor...8 Betjäning...8 Monitor- och systeminställning...9 Displayvisning arbetsmask...11 Funktionssymboler...12 Spårrivar- och hydraulikstyrning...13 Halvsidesurkoppling...14 Vridprov...16 Rotorurval...19 Utsädescheck...22 Kapacitetsdata...22 Inmatning av maskindata...23 Körspårsrytm...29 Utsädesflödesövervakning...37 Ange givarnummer vid FGS...37 Ställa in känslighet...38 Utsädesflödesövervakning...38 Alarmrapport...39 Utsädesflödesdiagnos...39 Diagnosprogram...40 Larmöversikt...42

5

6 DrillManager ME HORSCH DrillManager ME är en elektronisk styrenhet för såningsmaskiner och dess komponenter. Den reglerar, övervakar och styr alla anslutna komponentgrupper i såningsmaskinen. Ta DrillManager i drift först sedan ni läst bruksanvisningen och blivit införstådd med betjäningen. Alla komponenter och givare är förenade med datorn och monitorn via kabelträdet. Datorn tar emot informationen, utvärderar den och visar drisfttillstånd och data på monitorn. Vid över- och underskridande av angivna eller fasta förinställningsvärdena resp. vid störningar avbryts monitorvisningen och störningen visas. Då visas respektive komponent eller det överskridna gränsvärdet. De relevanta föreskrifterna om olycksfall, liksom andra allmänt gällande säkerhetstekniska och arbetsmedicinska regler ska uppfyllas vid arbete med DrillManager. Beskrivning HORSCH DrillManager ME är ett komplettsystem där de, beroende på utrustning anslutna komponentgrupperna endast behöver aktiveras. Den består av följande komponenter i komplett utrustning. Dator Monitor Komponenter allt efter maskintyp och utrustning för: En till tre doseringsdrivningar för utsäde, gödsel eller flytgödning Hydraulikstyrning för att lyfta och att fälla och för spårrivarstyrning. Halvsidesstyrning Utsädesflödesövervakning Givare för: Fläkt Körhastighet (Radar) Tomtankgivare (2 kanaler) Anslutning för arbetssignal Brytare att vrida Dator (första utförande) Beroende på utförande är en eller två datorer inbyggda i maskinen. Etiketter på datorn visar tillståndet på hård- och mjukvaran. Skötsel Systemet är underhållsfritt. Var försiktig med dator och kabelanslutningar vid tvätt av maskinen. Datorn, kontakterna och de elektriska komponenterna får inte rengöras med högtryckstvätt eller direkt vattenstråle.

7 Beskrivning av datorerna Datorerna i första utförandet, som visas på aluminiumlocket, kan programmeras med programversion 4.xx. Datorerna med svart plastlock är utrustade med program ur version 8.xx. Dessa datorer kan drivas med ECO-terminaler, externa ISO-buss-terminaler samt med ISO-buss-klara traktorterminaler. Datorer (nytt utförande) med en och två 16-poliga kontakter Maskiner med två datorer På maskiner med tre doseringsdrivningar byggs två datorer in i maskinen och kopplas samman med en kabel. På såmaskiner som tidvis kombineras med en ytterligare doseringsdrift, t.ex. DuoDrill eller Maistro, kopplas datorerna i de båda maskinerna ihop med en 16-polig kontakt. I stickkontakten är en ISO-buss-anslutning integrerad och den kan därför vid eventuell reparation endast ersättas av en originalkabel. Datorutförande Datorerna finns i tre olika hårdvaruutföranden, varav två ser likadana ut. Var därför alltid noga med att ange artikelnumret vid reparationer. Nr (Standarddator) Inbyggd i alla maskiner med en dator; Kan styra två doseringsdrivningar; Är alltid programmerad med huvudversionen 8.xx 49; Kabelingång: En 16-pol. kontakt; Nr (Dubbeldator) Inbyggd i alla maskiner med två datorer som huvuddator; Kan i kombination med den andra datorn styra tre doseringsdrivningar eller två doseringsdrivningar samt Maistron; Är alltid programmerad med huvudversionen 8.xx 49; Kabelingång: Två 16-pol. kontakter; Nr (Extradator) Används som andra dator i maskinerna med två datorer Stöder huvuddatorn vid styrning av den tredje doseringsdrivningen Är alltid programmerad med hjälpversionen 8.xx 4a Kabelingång: En 16-pol. kontakt Program Programmen kan identifieras genon ändelsen, t.ex. 8.xx 49 för huvudversionen och 8.xx 4a för hjälpversionen. Ändelsen märks bara vid programmering. På maskiner med dubbeldatorer får datorer med gammalt och nytt utförande inte kombineras med varandra. Om gamla datorer skall bytas ut måste eventuellt bägge datorerna bytas. Även programmen i båda datorerna måste vara av samma version, t.ex endast med a. Vid felaktiga kombinationer av programversion kan fel eller driftstörningar uppstå.

8 Kabelbeläggning på 42-pol. kontakt Kontaktnr. Färg Funktion Färg / komponentnr grbl Halvsida signal höger 3 grbr Halvsida signal vänster 4 blågul Varvtal 1 (vänster) Behållare 2 nivåsensor 5 brgrön Hydr. spårrivare vänster 6 vitröd Hydr. spårrivare höger 7 grön Körspår +/- höger 1 8 gul Körspår -/+ höger 2 9 grå Körspår +/- vänster 3 10 rosa Körspår -/+ vänster 4 11 röd Förmarkerare höger 5 12 sv Förmarkerare vänster grön 15 grön Motor 1 minus effekt blågrå 16 rödsv Arbetsställning signal 17 gulbr Motor 1 strömmätning 18 rödgrön Halvsida signal mitten 19 grönblå Hydr. "lyftning" 3 20 or Hydr. "fällning" 4 21 gulröd Flytgödning kulhane +/- Fläktreglering +/- 22 gulsv Flytgödning kulhane -/+ Fläktreglering -/ vi Flytgödning magnetventil 25 rödblå Halvsida motor +/ grågrön Halvsida motor -/ br grön br blå 28 br Motor 2 minus effekt blågrå 29 röd Motor plus 12 V effekt 30 brgul Vridbrytare signal br 31 vitgrå Motor 2 strömmätning röd rosa 32 br Sensorer alla 12 V plus 33 vit Sensorer alla 0 V elektr. 34 svbl Flytgödning signal sensor br vit grön 35 grönbr Motor 2 signal grön 36 svröd Motor 1 signal grön 37 brsv Radar signal grön 38 grbl Varvtal 2 (höger) Doseringsenhet 2 nivåsensor grön 39 blgrön Fläkt signal grön 40 vitsv Behållare 1 nivåsensor 41 grönsv Doseringsenhet 1 nivåsensor 42 blå Jordning 0 V effekt grön grön Ring gul Kåpa (motor) gul Kablarna vid kontakt 4 och 38 har dubbelbeläggning. I alla maskinutföranden med en behållare används signalerna vid dessa kablar som varvtalssignaler för övervakning av axlar (t.ex. rotorharvar). På maskiner med två behållare används ingångarna för nivåövervakning i andra behållarens tank och doseringsenhet. Denna funktion kan endast användas i kombination med motsvarande kabelträd. Om det äldre kabelutförandet används måste vid dubbelbehållarutföranden Y-kablarna för behållare- och doseringsenhetsövervakning användas vidare.

9 Kabelbeläggning på 16-pol. kontakt Kontaktnr. Kabelnr. Funktion Can Low 3 3 Can GND Volt elektronik Volt effekt Volt effekt Volt effekt Volt effekt Can High Can EN Volt elektronik Volt effekt Volt effekt Volt effekt Volt effekt

10 Kabelträd maskin Kabelträdet är anpassat för varje maskintyp och konfektionerad med kontakterna för alla utrustningar. För att undvika störningar genom nedsmutsning måste alla öppna kontakter tillslutas med blindhättor eller liknande. Kabel 8 pol. körspårsstyrning vid inställning "Magnet". 1 + klaffar höger 2 + klaffar höger 3 + klaffar vänster 4 + klaffar vänster 5 + förmarkerare höger 6 + förmarkerare vänster 7 - jordning alla 8 - jordning alla Kabel 8 pol. körspårsstyrning vid inställning "motor". 1 +/- motor höger 2 -/+ motor höger 3 +/- motor vänster 4 -/+ motor vänster 5 + förmarkerare höger 6 + förmarkerare vänster 7 - jordning 8 - jordning Kabelträd Pinbeläggning på alla 3 pol.-kontakter 1 - massakabel vit 2 + pluskabel brun 3 signalkabel grön Kontaktbeteckningar: A Arbetssignal T1 Nivåövervakning utsädesbehållare 1 T2 Nivåövervakning utsädesbehållare 2 B1 Brovalv doseringsapparat 1 B2 Brovalv doseringsapparat 2 G Fläkt S Signal mellanställning halvsidestyrning D1 Varvtalskontroll axel 1 D2 Varvtalskontroll axel 2 K Kulhane (flytande gödning) D Flödessensor - (flytande gödning) 2 pol. Platt kontakt med diod - frånslagningsventil 6-pol. hydraulikstyrning, "lyftning", "klaffar" och spårrivare. 1 + spårrivare vänster 2 + spårrivare höger 3 + lyfta /sänka 4 + klaffar 5 - jordning alla 6 - jordning alla 5-pol. Halvsidesstyrning 1 omställningsmotor +/- 2 omställningsmotor -/+ 3 signal höger 4 signal vänster 5 signalutgång 7-pol. motor doseringsdrivning 1 - grå och blå 2 + röd och rosa 3 vit 4 brun 5 grön 6 gul

11 Installera DrillManager Vid alla maskiner med såmaskinstyrning av typen DrillManager måste basutrustningen installeras på traktorn vid första installationen. Basutrustningens kabel måste anslutas direkt till traktorns batteri. Kabeln får inte nötas och isoleringen får inte skadas. Anslutningen till batteriet måste ha bra kontakt. Monteringsfel leder till spänningsbortfall och till odefinierbara felmeddelanden och fel. Montering: Kabeln får under inga omständigheter anslutas till uttag i hytten. Monitorn får inte inverka på synfältet mot gatan. Montera monitorfästet på lämplig plats i förarens syn- och arbetsområdet. Dra den tjocka kabeln till batteriet och kapa eventuellt. Förbind de båda säkringshållarna stadigt och stabilt med kabeln. Anslut de båda röda kablarna med batteriets pluspol och de båda svarta kablarna med batteriets minuspol. Fäst monitorfästet bak på monitorn och koppla in anslutningskabeln undertill på monitorn. Installera DrillManager i ISObuss-utförande Om traktorns eget ISO-buss-system ansluts till maskinen krävs endast maskinens anslutningskabel med ISO-buss-kontakten. Styrningen av såmaskinen sker då via traktorns ISO-buss-terminal. Om traktorn inte är utrustad med ISO-buss kan systemets fördelar användas med hjälp av en grundutrustning i ISO-buss-utförande och en extern ISO-buss-terminal som Basic, Basic Top eller Comfort. Fördelarna med ISO-buss-systemet är de standardutformade kontakterna och att en terminal används för flera olika maskiner. Dessutom är utökningar som GPS-styrningar med variabel mängdjustering av alla doseringsdrivningar, spårstyrnings- och styrsystem, dataöverföring till gårdens huvuddator etc. endast möjliga med ISO-buss-datorer. Basutrustning med monitor:

12 Monitor Monitorn fästs på dragmaskinen på det förmonterade fästet och förenas med datorn via en kabel. 1 2 Betjäning Koppla på Tryck kort på knappen "Till/Från". Vid nystart, efter byte eller nyprogrammering av datorn laddas data från datorn. Före första idrifttagande måste några inställningar genomföras i systemet. 3 4 Ställa in och ändra siffervärden Den önskade siffergruppen väljs med + / - knapparna vid alla inställningar. Tryck därtill knapparna så ofta tills motsvarande tal är markerat med en ram. Tryck på "Enter"-knappen. Det markerade talet visas och därunder siffrorna 1-10 med två pilar och OK. Monitor med display och tangentbord "Till/Från" knapp Omkoppling systemstyrning för såningsprogram eller service Folietangentbord och display Knappar för att välja, ställa in och ändra siffervärden och funktioner. Knapparna (3) på displayen är inte belagda med fasta funktioner. De ställer alltid in funktionerna som visas i displayen. Displayvisningarna kan avvika från illustrationerna allt efter programversion. Ändra siffervärde Tryck på "Enter" om talet inte ska ändras, välj önskad siffra med +/- för att ändra talet och bekräfta med "Enter". Det växlar automatiskt till nästa tal. Den önskade siffran kan väljas direkt med pilknapparna. Om olika begrepp anges markeras dessa likadant med +/- knapparna och bekräftas med "Enter".

13 Monitor- och systeminställning Koppla om till systemstyrning, välj Service med knapparna (2) +/- och tryck på "Retur". 1 Meny 1 Visning av displayversion t.ex. B Såprogrammets mjukvaruversion visas i meny "Diagnos" i såprogrammet. Meny 2 Ställ in lämplig bildskärmsinställning "Ljusstyrka och Kontrast" med knapparna. Meny 3 Ställ in tid och datum. 2 Meny 4 Visning av minnesplatser i dator och i monitor. Återställ monitorminnet (X) med knappen (5) vid nyprogrammering eller byte av datorn. Vid nystart laddas programmet på nytt från datorn. Bläddra genom menyerna med pilknapparna (3) och (4) och genomför motsvarande inställningar Återställ minne Skriv upp alla uppgifter om maskinen och inställningarna innan en uppdatering sker. Vid mindre uppdateringar kvarstår uppgifterna. Vid större uppdateringar och när nya bilder måste visas finns de gamla inställnings- och effektuppgifterna i vissa fall inte kvar. Vid vissa systembetingade störningar kan det vara nödvändigt att radera det sparade programmet i terminalen och ladda ner programmet från datorn igen genom att starta om systemet.

14 Meny 5 Välja språk Välja enhet Från mjukvaruversion 8.17 kan användaren välja mellan metriska och amerikanska enheter för enheterna för längd, yta, volym och massa. Efter en ändring av visning måste terminalen kopplas av och på igen. Efter nystarten visas ändringen på skärmen. Välja språk Öppna listan med möjliga språk med "Retur"- knappen. Välj språk med +/- knapparna och bekräfta med "Retur"-knappen. Koppla därefter på och av terminalen. Vid omstarten laddas det nya språket ner från datorn till terminalen och visas på skärmen. Följande 18 språk är möjliga för närvarande: Tyska de Engelska en Franska fr Danska da Polska pl Tjeckiska cs Rumänska ro Spanska es Svenska sv Ungerska hu Serbiska sr Ryska ru Estniska et Litauiska lt Lettiska lv Bulgariska bg Kroatiska hu Finska fi Gå tillbaka till urval med systemskifttangenten (1), välj såprogram med +/- knappen och bekräfta med "Retur". 10

15 Displayvisning arbetsmask Efter påkoppling visas alltid den första sidan i arbetsmasken. Visningen i displayen beror av utrustningens inställning och omfattning. Den tredje arbetssidan används till största delen för kalibreringstest, vid drift för inställning av känslighet för utsädesflödesövervakning samt för felsökning vid stopp och defekta sensorer. Arbetsmask tredje arbetssidan Arbetsmask första sidan t. ex.: Kopplat körspår, hydraulisk spårrivarstyrning och två doseringsapparater. Andra och tredje sidan på arbetsmaskerna kopplar under sådden automatiskt tillbaka till första sidan efter 10 sekunder. Man kan även bläddra direkt till första sidan med piltangenten. Arbetsmask andra sidan Spårrivare i stolpläge och såningsövervakning. 11

16 Funktionssymboler Symbolerna i displayen visar tryckknapparnas funktion. Stoppknapp för körspår: Knappen förhindrar en vidarekoppling av rytmen efter att maskinen lyfts upp. Funktionen visas med STOP mellan körspåren. Körspårsrytmen flyttas ett spår vid varje knapptryck. Spårnumret visas mellan körspåren. Vid ett körspår läggs de kopplade spåren bakom i svart. Dessutom visas de låsta skären inte på displayen vid utsåningen. Om maskinen är utrustad med hydraulisk spårrivarstyrning visas symbolen för den ömsesidiga spårrivaren i stället för symbolen "Körspår +" vid "STOP Körspår". Med denna knapp kan nu sidan för spårrivaren bytas. I stillastående ställning, men med påkopplad såningsfunktion, kör doseringsenheten på bestämd tid. Om datorn tar emot en hastighetssignal under den här tiden tar datorn över styrningen. Stolpläge: Med stolpläge kopplas hydraulikfunktionen "Lyfta" från. Såningsmängd 100 %: Om såningsmängden ändras med +% eller -% knapparna kan man växla tillbaka till den angivna såningsmängden kg/ha genom ett knapptryck på denna knapp. Såningsmängden kan ställas in och ställas tillbaka i flera steg med justeringsknapparna +% eller -%. Såningsmängden visas i displayen via såtanken i %. Procensteget kan ställas in i maskindata. Det går även att välja huruvida endast såningsmängden eller även gödselmängden ska ställas in där. Koppla TILL/FRÅN såningsfunktionen. STOP visas i displayen under såningsmaskinen vid frånkopplad såningsfunktion. Om såningsfunktionen är tillkopplad, såningsmaskinen är nedsänkt till arbetsläge och datorn tar emot en hastighetssignal så börjar datorn med regleringen. Vidare till nästa sida: Om den hydrauliska spårrivarstyrningen eller halvsidesstyrningen är aktiverade visas menyn för styrning av spårrivaren, lyfta och klaffar för maskinen och halvsidesurkopplingen på nästa sida. Vid användning av styrapparaten styrs bara spårrivaren hydrauliskt. Maskinen förblir i arbetsläge. Arbetssignalen stängs av hydrauliskt och körspåret kopplar inte vidare. 12

17 Spårrivar- och hydraulikstyrning Maskinfällning Med denna knapp kopplas hydraulikblocket om till "Klaffar" på alla fällbara maskiner. Funktionerna "Lyft/Sänk" och såningsfunktionen kopplas från. Lyfta och sänka maskinen. Menybild andra arbetssidan - hydraulikfunktioner De påkopplade funktionerna visas i displayen vid såningsmaskinen. Båda spårrivarna lyfts ut eller sänks ned med maskinen. Endast den vänstra spårrivaren används. Endast den högra spårrivaren används. Växelläge: Den vänstra och den högra spårrivaren lyfter och sänker sig alternerande. Det är läget för normalt såningsarbete. Funktionen "Lyft/Sänk" aktiveras automatiskt vid val av spårrivarfunktionen. Om spårrivaren är påkopplad, kopplas spårrivaren från vid det första knapptrycket och funktionen "Lyft/Sänk" kopplas från vid det andra knapptrycket. Läge "Vattenhål" I vissa situationer, t.ex. när maskinen sjunker ner i våta ställen på fältet kan maskinen lyftas upp med denna funktion. Därmed avbryts inte arbetssignalen och körspåret kopplar inte vidare. Tillbaka till normal såningsfunktion med ett nytt knapptryck eller ett knapptryck på önskad spårrivarfunktion. Vidare till nästa sida Vid påkoppling av dessa spårrivarstyrningar aktiveras alltid hydraulikfunktionen "Lyfta" också. 13

18 Halvsidesurkoppling Signalerna för de båda ändlägena styrs in i datorn från motorn. Signalen för mellanställningen kopplas från givaren på doseringsenheten. Vidare till nästa sida Efter val av halvsidesurkoppling i maskinkonfigurationen visas de båda symbolerna för den vänstra och den högra urkopplingen på den andra arbetssidan. Så snart man trycker på en knapp för urkoppling av en halvsida blinkar motsvarande halvsida i displaygrafiken tills givaren i ändläget styr en signal till datorn. I ändläget avbländas den slutna halvsidan. Såningsmängden reduceras med hälften, visningen av såningsmängden i kg/ha förblir samma eftersom även arbetsbredden är halverad. Den totala arbetsbredden är åter tillgänglig så snart man tryckt på samma knapp igen och hela maskinen åter är synlig i displayen. 14

19 Tredje sidan med utsädesflödesövervakning Allt efter utrustning på såningsmaskinen t.ex. dubbelbehållare, flytgödningsanordning eller utsädesflödesövervakning är ytterligare symboler synliga på den tredje "arbetssidan". Här finns visningar som inte används permanent vis sådden. Med dessa knappar kan man koppla vidare till ytterligare funktioner. Från denna sida kopplas vidare till ytterligare menyer. Vridning utsäde Vridning torrgödsel (dubbeltankutförande) Maskindata Resultatvisning Tillbaka till första sidan Visningar i displayen: 1. Numret för körspårsrytm från tabellen - inte antalet spår. 2. Börvärde utsädesmängd i doseringsenhet I. Vid dubbelbehållare gödselmängd i doseringsenhet II eller flytgödningmängd. 3. Varvtalsvisning för två axlar. 4. Behållare 1 - nivåvisning utsädesbehållare. Behållare 2 - nivåvisning gödselbehållare. 1 = full, 0 = inte full (nivå under sensorhöjd). 5. Övervakning av doseringsenheterna t.ex. vid brovalv i utsädes- eller gödselbehållare. 1 = full, 0 = doseringsenhet är tom. 6. Inställning av känslighet för utsädesövervakning samt visning av tilltäppta utsädesslangar. 7. Plus- och minusknappar för inställning av känslighet i utsädesövervakning. 8. Omkoppling för diagnos av utsädesövervakning. 15

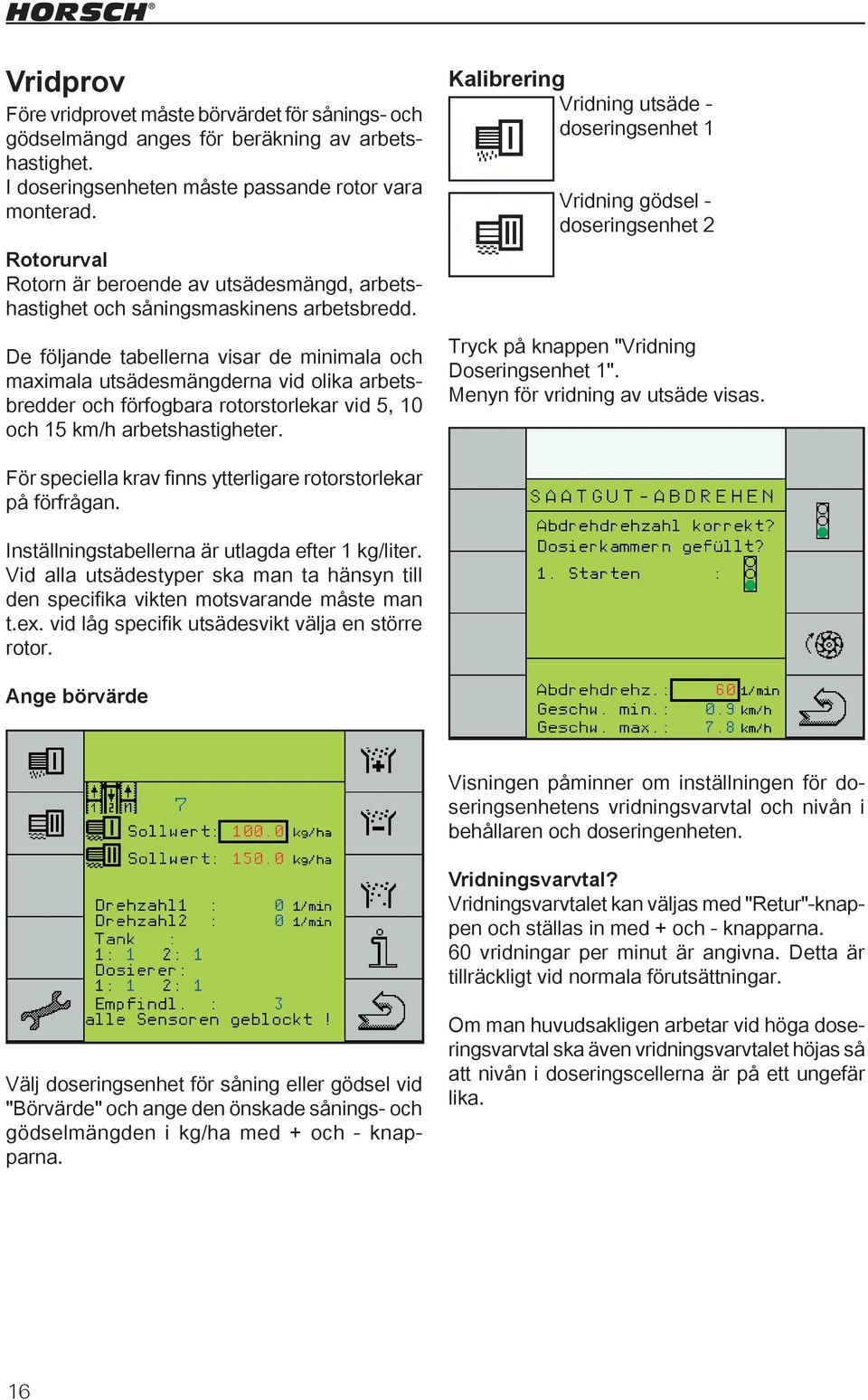

20 Vridprov Före vridprovet måste börvärdet för sånings- och gödselmängd anges för beräkning av arbetshastighet. I doseringsenheten måste passande rotor vara monterad. Rotorurval Rotorn är beroende av utsädesmängd, arbetshastighet och såningsmaskinens arbetsbredd. De följande tabellerna visar de minimala och maximala utsädesmängderna vid olika arbetsbredder och förfogbara rotorstorlekar vid 5, 10 och 15 km/h arbetshastigheter. Kalibrering Vridning utsäde - doseringsenhet 1 Vridning gödsel - doseringsenhet 2 Tryck på knappen "Vridning Doseringsenhet 1". Menyn för vridning av utsäde visas. För speciella krav finns ytterligare rotorstorlekar på förfrågan. Inställningstabellerna är utlagda efter 1 kg/liter. Vid alla utsädestyper ska man ta hänsyn till den specifika vikten motsvarande måste man t.ex. vid låg specifik utsädesvikt välja en större rotor. Ange börvärde Visningen påminner om inställningen för doseringsenhetens vridningsvarvtal och nivån i behållaren och doseringenheten. Vridningsvarvtal? Vridningsvarvtalet kan väljas med "Retur"-knappen och ställas in med + och - knapparna. 60 vridningar per minut är angivna. Detta är tillräckligt vid normala förutsättningar. Välj doseringsenhet för såning eller gödsel vid "Börvärde" och ange den önskade sånings- och gödselmängden i kg/ha med + och - knapparna. Om man huvudsakligen arbetar vid höga doseringsvarvtal ska även vridningsvarvtalet höjas så att nivån i doseringscellerna är på ett ungefär lika. 16

21 Doseringsenhet påfylld? Tillräckligt utsäde måste fyllas på i behållaren för vridningsprocessen. Behållaren ska dock inte fyllas på helt, i synnerhet vid finutsäden så att rotorn lätt kan bytas vid felaktigt rotorval. Alla celler i rotorn ska vara fyllda vid påbörjan av vridprovet för exakt beräkning av vridmängden. Tryck därtill på knappen "Doseringsenhet". Rotorn roterar så länge som det är angivet i menyn "Konfiguration 3" under "Ledtid" eller tills knappen trycks in på nytt. Starta vridning Ställ en behållare under eller placera kalibreringssäcken under doseringsenheten allt efter maskin. Tryck på ljusknappen för att starta. Den andra sidan "Vridning" visas. Vridmängd Vid "Vridprov" får datorn beräkningsunderlagen, som den behöver för en exakt doseringsstyrning. Som ingångsvärde behöver den utsädesvikten som uttagits på doseringsapparaten under vridprovet. Man bör därför ta ut så mycket utsäde som möjligt för att hålla nere antalet inexaktheter i mätningen. Med "ESC"-knappen kan man avbryta och starta vridningen på nytt. Med "Retur"-knappen kommer man tilbaka till arbetssidan. Vrid på vridbrytaren på maskinen. Rotorn roterar och fyller vridbehållaren. Efter att vridprovet kopplats av visas menybilden för inmatning av vridmängden. 17

22 Ta bort vridbehållaren och töm utsäde som ev. ligger kvar i fallslussen. Väg det genomvridna utsädet. Välj "Vridmängd" med "Enter"-knappen och ange vikten med + och - knapparna. Efter att vridvikten angivits beräknas och visas det möjliga hastighetsområdet. Rotorer Om det visade hastighetsområdet motsvarar din önskade utsädeshastighet kan utsädet påbörjas vid enkelbehållare eller med vridprovet för gödslet. Om den önskade arbetshastigheten inte är inom området för den bestämda hastigheten måste rotorn väljas och bytas mot större eller mindre så att den motsvarar detta. Vridningsprocessen måste sedan upprepas. Doseringsmotorns regelområde ligger på mellan 15 v/min och 150 v/min. Från 135 v/min visas ett varningsmeddelande att varvtalet är för högt. Vid högre varvtal kan inte garanteras att doseringscellerna fylls jämnt. Vid många utsädesarter har varvtal på 60 till 100 v/min visat sig vara lämpliga. Nr. 5 Storlek cm³ 6 Färg 1 20 gul 2 40 röd blå gul / alu svart gul / alu gul metall 7 8 inte lämplig för bönor och fastgödning Storlek cm³ Cellform /cellstorlek Antal celler 3,5 halvrund, radie 4 mm cellbrickor 3,5 cm³ 20 5 Urfräsning ca. 19 x 3 mm cellbrickor 5 cm³ Urfräsning ca. 23 x 5 mm cellbrickor 10 cm³ 24 18

23 Rotorurval Rotorer Arbetsbredd 3m 4m 6 m Utsädesmängd kg/ ha Utsädesmängd kg/ ha Utsädesmängd kg/ ha Rotor Hast. min max min max min max ,5 5,0 7,

24 Rotorer Arbetsbredd 7,5 m 8 m 9 m Utsädesmängd kg/ ha Utsädesmängd kg/ ha Utsädesmängd kg/ ha Rotor Hast. min max min max min max 3,5 5,0 7,

25 Rotorer Arbetsbredd 12 m 18 m Utsädesmängd kg/ ha Utsädesmängd kg/ ha Rotor Hast. min max min max ,5 5,0 7,

26 Utsädescheck Utsädeschecken är en kontroll för vridprovet och en övervakning av doseringsnoggranheten under utsäde. Kapacitetsdata Sånings- och ytkapaciteter visas med "i"-knappen. Därtill måste samma procedur genomföras som vid vridning. Datorn hämtar kalibreringsdata från det senaste vridprovet och beräknar ett nytt värde för vridmängden från det nya vridprovets varv. Vid urkoppling på vridbrytaren visar den värdet i kg under "Vridmängd". Om samma utsäde används som vid föregående vridprov måste vikten på det nya vridprovet vara identiskt med normalvärdet. Korrigera värdet vid avvikelser och upprepa kontrollen vid behov. Dessa data kan nollställas helt med de vänstra "CE"-knapparna på var doseringsenhet eller kan enskilda väljas ut till höger med piltangenterna och återställas till 0 med högra "CE"-knappen. Tillbaka till såprogram: Första "arbetssida". 22

27 Inmatning av maskindata Före det första idrifttagandet måste maskindata matas in. Efter påkoppling visas den första sidan på huvudmenyerna. Växla över till den andra sidan med pilknappen. Med knappen Maskindata visas ytterligare en urvalssida. Konfiguration 1 Tryck på knappen Maskinkonfigurering i ca. 5 sekunder för att mata in bestämda maskindata Vidare till sidan "Konfiguration 2, 3 och 4" Doseringsmängen ändras med knapparna + och - %. Justeringsvärdet kan ställas in här. Normalvärde doseringsmängd i kg/ha för doseringsenhet I. Justering av doseringsmängd med kopplas "Till" och "Från" med knapparna + och -%. Normalvärde mängd för doseringsenhet II. torrgödsel i kg/ha eller flytgödsel i l/ha. Val om torr- eller flytgödselmängden ska ställas in med utsädet med %+ eller %-- knappen. Vid avsaknad av hastighetssignal kan ett nödprogram kopplas på här och såning ske med simuleringshastigheten. Radarn skall då kopplas bort. Simuleringshastigheten kan ändras här. Doseringsmotorn löper sen med varvtalet som vid angiven hastighet. Tillbaka till såprogram: Första "arbetssida". Tillbaka till arbetsmask Maskintyp Här kan man välja mellan Drille och Maistro. Programmet är förberett för båda maskinerna. Man behöver endast koppla om här vid tillkopplad Maistro med ME-styrning. 23

28 Spårrivarstyrning Spårrivararna styrs från datorn. I monitorn kan spårrivarens arbetssätt väljas. Funktionen är hydrauliskt alltid kopplad till "Lyfta maskin". Gödningsreglering Om maskinen är utrustad med flera behållare eller med flytgödningsanordning måste systemet väljas här. På maskiner med dubbelbehållare och två fläktar är den andra datorn inbyggd för att övervaka den andra fläkten. För att se den andra fläktens varvtal måste man koppla över till den tredje doseringsdrivningen. Omkoppling från 1./2. doseringsdrivningen till 3. doseringsdrivningen Urvalsmeny gödningsreglering Beroende på maskinens utrustning måste antal behållare och typ av gödning väljas, så att motsvarande menyer och inmatningsmöjligheter visas på skärmen: Visning av andra fläktens varvtal Utsädesmängden för tredje drivningen måste ställas in på 0 kg/ha En utsädesbehållare - ingen extrabehållare för gödsel finns. En utsädesbehållare och en extrabehållare för flytande gödning är inbyggda. En utsädesbehållare och en extrabehållare för torrgödning är inbyggda. En utsädesbehållare och två extrabehållare för torrgödning finns. En utsädesbehållare, en extrabehållare för flytande gödning och en extrabehållare för torrgödning är inbyggda. 24

29 Halvsideskoppling Om en halvsidesstyrning är monterad måste styrningen LINAK eller KLAPPEN väljas här allt efter system. Konfiguration 2 Körspårssystem I körspårsystemet väljer man mellan "Magnet " och "Motor". Magnetklaffarna kopplas på med kontinuerlig ström. Motorerna tar emot 3 sekunders ström för att stänga klaffarna och styrs i 3 sekunder med omvänd strömriktning för att öppna. Om fel system väljs kan dioder förstöras i magnetklaffarna resp. motorerna styras mot kontinuerlig stöm och skadas. Ändra därför inte inställningen! Utsädesflödesövervakning Om maskinen är utrustad med utsädesflödesövervakning måste "ja" väljas här. Så snart inmatningen bekräftas med "Enter" visas ytterligare en rad för att ange antalet utsädesflödesgivare. Antal givare Ange antalet monterade utsädesflödesgivare här. Om färre anges än vad som finns monterade kommer de ytterligare givarna inte att övervakas. Arbetsbredd Ange maskinens bredd i meter med decimaler. Hela rader Ange antal såningsskär. Inmatningen är nödvändig för beräkning av mängdreducering vid kopplat körfält. Rader FG vänster Ange antal slutna såningsslangar på den vänstra maskinsidan. Rader FG höger Ange antal slutna såningsslangar på den högra maskinsidan. 25

30 Konfiguration 3 Vridprov direktinmatning Om utsäde, gödsel eller flytgödning används igen, behöver man bara genomföra det första vridprovet och notera kalibreringsfaktorn och den tillhörande rotorn. Om samma utsäde, gödsel eller flytgödning används kan värdet matas in här direkt. Direktinmatningen av kalibreringsvärdet ska bara användas då utsädet och flytgödningen är absolut de samma som tidigare. Samma rotor måste också vara monterad eftersom fel mängd annars kan släppas ut. Vridprov I denna mask kan ett vridprov genomföras (se vridprov). Ledtid Rotorn roterar så länge som är angivet under ledtid. Normalvärdet på 5 sekunder är tillräckligt för att t.ex. så fälthörn. Om datorn tar emot en hastighetssignal under den här tiden tar datorn över den ytterligare regleringen. Kalibreringsfaktor Vikten i gram per varv som fastställs i vridprovet lagras i värdet kalibreringsfaktor för utsäde och gödsel. Kalibreringsfaktorn kan också anges direkt som vridvärdet - se "Vridprov direktinmatning". Om maskinen är utrustad med en flytgödningsanordning måste kalibreringsfaktorn på ca. 600 impulser per liter matas in här. Till följd av olika konsistens på flytgödningen måste värdet för den verkliga utsläppningsmängden anpassas. Räkna härtill om avvikelsen procentuellt efter de första mätbara avvikelserna från börvärdet i utsläppningsmängden och ändra kalibreringsfaktorn med samma procentvärde. Avvikelsen är synlig på menysidan "Kapacitetsdata" (andra arbetssidan med knappen "i") i den beräknade mängden i liter mot den verkliga mängden. Om den visade mängden är mindre än den verkliga mängden måste kalibreringsvärdet minskas och tvärt om. 26

31 Regleringsfaktor Regleringsfaktorn påverkar regleringshastigheten i datorn. Vid ändringar i hastigheten måste börvärdet för utsläppningsmängd snabbt uppnås igen. Vid en hög regleringsfaktor försöker datorn att nå börvärdet med större hopp. Visningen skiftar dock konstant med motsvarande avvikelser med börvärdet. En lägre regleringsfaktor behöver något längre för att nå börvärdet och därför är också avvikelserna också mindre. Av erfarenheter hitintills bör regleringsfaktorn ställas på 0,5. Gödselreducering Vid gödselreduceringen kan man bestämma om också torr- och flytgödselmängden ska minskas proportionellt. Konfiguration 4. På den här menysidan matas data in för hastighet, axelövervakning och fläkt. Impulserna för 100 meterssträckan måste matas in för hastigheten. Inmatningen är räkningsunderlag för hastighetsvisningen, ytberäkning och för reglering av sånings- och gödselmängd. Antalet impulser kan matas in direkt (ca. 9700). För exakt inmatning måste en 100 meter lång sträcka köras vid den första installationen och vid senare kontroller. 27

32 Körning av 100 meterssträckan. Koppla till kalibreringsprogrammet. Tryck på "Ljusbrytare" för att starta kalibrering. Axelövervakning Systemet kan visa och övervaka varvtalen för två axlar. Ange därtill de önskade minimivarvtalen för båda axlarna med + och - knapparna. Ange antalet impulser per varv för båda axlarna. Om minimivarvtalet underskrids går alarmet på displayen och som ljud. Fläktövervakning Vid fläktövervakningen kan också maximivarvtalet matas in och övervakas som komplettering till minimivarvtalet. Antalet impulser per varv (2) måste matas in även för fläkten. När gränsvärdet under- eller överskrids går alarmet på displayen och som ljud. Ytterligare en menybild visas. Börja köra med släpet. Impulserna kontrollräknas och visas. Stoppa vid 100 metersmarkeringen. Bekräfta impulserna (ca. 9700) med "OK"- knappen. Värdet lagras och används för alla beräkningar. 28

33 Körspårsrytm Översikt och val av körspårsrytm. Val av rytm Spalt A: Spalt B: Spalt C: Spalt D: Spalt E: Såningsmaskinen arbetsbredd Sprutans arbetsberdd Översikt av enskilda såningsoch sprut pår Rytminmatning i datorn Klaffarnas inbyggnadsläge i Maskin "R-Nr" betyder bara numret från tabellen och har inget med rytmen att göra. "Längden" visar antalet spår tills rytmen upprepas. Välj såningsmaskinens (A) arbetsbredd och därtill sprutbredden (B) från ritningarna. I spalt (C) visas de enskilda sånings- och sprutspåren med spårnumret för körspåret. I spalt (D) visas rytmnumret och i (E) visas klaffarnas inbyggnadsläge. Rytmnumren redovisas och kan väljas i datortabellen. Markera därtill den första raden med + och - knapparna och tryck på "Retur". Rytmtabellen visas. I fälten "vänster" resp. "höger" visas spårnumren i vilka såningsslangarna är slutna. Rytmen bestäms av såningsmaskinens bredd och arbetsbredden av skötselmaskinen (sprutan). Vilken rytm som krävs för er kombination visas på ritningarna. Efter att rytmnumret valts från tabellen kommer rytmen att visas på den första raden. På den andra raden med R-Nr. 999 kan en fritt programmerbar rytm matas in. Välj rytmnummer med + och - knapparna och bekräfta med "Retur". Numret övertas och visas på den första raden. 29

34 Fri rytminmatning Vid vissa arbetsbredder kan man välja mellan överdrill med halv arbetsbredd och "Anslutningskörning". De överdrillade ytorna är inprickade som skuggstreckning. Valet beror på klaffarnas inbyggnadsläge i maskinen. Vid val 999 från datortabellen aktiveras den programmerbara rytmen. På den andra raden måste längden på rytmen och spårnumret skrivas in. Alla rytmnumrmer anges för arbetsbörjan på den vänstra fältkanten. Vid arbetsbörjan på höger fältrand måste numren ändras därefter. 30

35 A B C D E ,5 m S S ,5 m ,5m S ,5 m max. 2m ,5m S ,5 m alle ME Fahrgassenrhytmen 3m auf 12 bis 24m ed Aug 05 Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung

36 A B C D E S ,5 m m S max. 2m m 1m m S max. 2m 1m 1m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen 3 und 4 m ed Aug 05

37 A B C D E 1-2 S ,0 m ,5 m 1,5 m m m ,5 m 1,5 m m S ,5 m 1,5 m m m 33 Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 6 m ed Aug 05

38 34 A B C D E ,5 m 1,5 m S m ,0 m ,5 15 3,75 m 1 2 S , ,5 30 3,75 m S , m 2m m 2m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen 8m auf 20 bis 36m ed Aug 05

39 A B C D E S m m 2m ,5m 4,5 m 1-2 S ,5m ,5m ,5 m S Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 9 m ed Aug 05

40 36 A B C D E K1 K m 3m K1 K2 6 m 1-2 S K1 K K1 K m 3m K1 K K1 K m Datum Entw. Dateiname Zeichnungsnummer Maschine Zeichnung alle ME Fahrgassenrhytmen Drill Man 12 m ed Aug 05

41 Utsädesflödesövervakning Systemet består av en utsädesflödesmodul, givarna i utsädesledningarna och kablarna. Övervakningen kan också monteras senare. Ange givarnummer vid FGS Om utsädesflödesgivare än monterade i körspårens utsädesslangar måste dessa tas ut från övervakningen vid kopplade körspår. Modulen ansluts till datorn med Y-kabeln. Upp till 60 givare kan monteras in i utsädesledningarna. Utsädesflödesövervakningen larmar om utsädesslangarna är tilltäppta samt vid mängdändringar, men även om utsäde eller gödning läcker ut vid kopplade körspår. Utsädesflödessystemet måste kopplas in och antal sensorer matas in i maskinkonfigureringen innan användning. I menyn för körspårsrytm måste numren för utsädesflödesgivare skrivas in. Övervakningen aktiveras så snart känsligheten ställs in högre än "1". Inmatningsmöjligheten för detta visas så snart utsädesflödesövervakningen kopplas på i maskinkonfigurationen. Välj körspår vänster och körspår höger med +/- knapparna och skriv in numren för utsädesflödesgivarna. 10 utsädesflödesgivare, vilka inte ska övervakas vid kopplade körspår, kan matas in för varje spår. Om utsäde faller genom slangen på grund av en defekt eller icke sluten klaff vid kopplat körspår identifieras detta av givaren och rapporteras som fel "Utsädesflöde i xx". 37

42 Ställa in känslighet Känsligheten kan ställas in på den tredje arbetssidan i 10 steg med + och - knapparna (1). Inställningen är beroende av kornstorleken, typen och mängden av utsädet. Utsädesflödesövervakning Utsädesflödesövervakningen är påkopplad så snart känsligheten ställs in på 1 eller högre. I displayen på den första arbetssidan visas utsädesflödesövervakningen med symbol (3). Inställning Inställningen måste göras vid såning och under normal arbetshastighet. Därvid ställs känsligheten in på utsädesmängden. Avvikelser därifrån visas som alarm. Reglera upp känsligheten (2) högt med + knappen (1) vid utsäde tills de första givarna rapporteras som blockerade. Reglera sedan tillbaka känsligheten tills ingen tilltäppning rapporteras mer. 3 1 Vid utsäde är symbolen konstant synlig. När arbetssignal saknas t.ex. vid vändning och inga korn blåses igenom blinkar symbolen. På den tredje sidan rapporteras då alla givare som blockerade. 2 I normalfall räcker 1 eller 2 steg. Ju mer man reglerar tillbaka desto mer mängdavvikelse tillåts innan alarmet visas. 38

43 Alarmrapport Vid tilltäppning eller mängdavvikelse visas rapporten "Inget utsäde i givare XX". Utsädesflödesdiagnos I utsädesflödesdiagnosen visas de tilltäppta givarna, men även de defekta givarna eller kablebrotten. Inget utsäde Givare 3 Om flera slangar är tilltäppta visas bara det första numret för den tilltäppta slangen i alarmet. De ytterligare numren på den tilltäppta slangarna visas på den tredje arbetssidan. Med knappen (4) kan man byta till felsökning i utsädesflödessystemet. 4 På den första raden räknas "CAN"-frames igenom och på den andra raden status. Så länge dessa räknar vidare fortlöpande är övervakningen i funktion. Vid "E" visas feltypen, kabelbrott, störning eller tilltäppning med en 1. När systemet försöker att upprätta anslutningen igen visas en 9. Vid "S" visas den sista sensorn som är i funktion. Felet eller kabelbrytningen måste finnas efter givaren. I den undre delen visas drifttillståndet för varje givare. En 1 står vid varje givare, som är i ordning och inte rapporterar något fel. De tilltäppta slangarna visas med "0". Efter att ett fel har avhjälpts dröjer det upp till en minut tills det aktuella drifttillståndet visas igen. 39

44 Diagnosprogram I diagnosprogammen kan in- och utgångssignaler kontrolleras Fläktimpulser: Vid löpande fläkt räknas impulserna fortlöpande. Radarimpulser: Vid körning räknas radarimpulserna fortlöpande. Arbetsläge: Arbetssignalen för den hydrauliska tryckomkopplaren kan kontrolleras här. Vid sänkt maskin måste 0 visas, när den är utlyft växlar visningen till Knapp doseringsmotor utsäde: Doseringsmotorn för utsäde körs till man trycker på knappen en gång till. I displayen visas utsädesmotorimpulserna och räknas fortlöpande. Knapp körspår vänster PÅ: Klaffarna för det vänstra körspåret måste slutas och i displayen växlar visningen körspår vänster till "PÅ". Knapp körspår vänster AV: Klaffarna för det vänstra körspåret måste öppnas och i displayen växlar visningen körspår vänster till "AV". Knapp körspår höger PÅ: Klaffarna för det högra körspåret måste slutas och i displayen växlar visningen körspår höger till "PÅ". Knapp körspår höger AV: Klaffarna för det högra körspåret måste öppnas och i displayen växlar visningen körspår höger till "AV". ingen funktion Vidare till nästa diagnossida. Tillbaka till val maskindata: 7 8 Vridbrytare: Visning normal 0, vid vridning växlar visningen till 1. Strömförbrukning: Visar den aktuella strömförbrukningen. Nivå behållare 1 / 2 (såtank): Visar kopplingstillståndet för behållargivaren. Vid tom behållare växlar visningen från 0 till 1. Antal behållare visas automatiskt med valet "Gödningsreglering" i menyn maskinkonfigurering. Givarna i behållaren kan justeras i tre höjdlägen. Höjden skall väljas så att man vid larmet "Behållare X tom" ändå kan köra till åkerns slut. Nivå doseringsenhet 1 / 2: Visar kopplingstillståndet för givarna i doseringsenheten. Givarna övervakar valvbildningen i såtanken och varnar vid tom doseringsenhet. Vid ett larm måste orsaken omedelbart fastställas, eftersom tomma ställen vid utsädet annars uppstår. Byt till den andra diagnossidan med pilknapparna (6). 40

45 Den andra sidan visas i diagnossystemet. Här kan man kontrollera funktionerna i doseringsdrift för gödselbehållare, den hydrauliska spårrivarstyrningen med lyfthydrauliken och utvidgningen för fällhydrauliken såväl som halvsidesstyrningen och förmarkeraren. Hydraulikfunktionerna (2-5) visas nedtill på displayen vid påkopplad ström Knapp för halvsidesstyrning vänster: Inställningsmotorn kör så länge som knappen är intryckt eller tills den har nått nästa gränsställare. 8. Knapp förmarkerare: Vid tryck på knappen styrs strömmen genom till de båda kanalerna. 9. Pilknapp till tredje sidan "Diagnos". 10. Tillbaka till arbetssidan Med pilknappen (9) visas sidan "Diagnos 3". Här visas maskinens totaleffekter. Dessa data kan inte nollställas! Knapp doseringsmotor gödsel: Doseringsmotorn för gödsel körs tills man trycker på knappen en gång till. I displayen visas gödselmotorimpulserna och räknas fortlöpande. Spårrivare vänster: Knappen kopplar strömmen till hydraulikventilen för spårrivaren till vänster. Spårrivare höger: Knappen kopplar strömmen till hydraulikventilen för spårrivaren till höger. "Lyfta" maskinen: Knappen kopplar på strömmen till de båda magnetventilerna för lyfthydrauliken. "Fälla" maskinen: Knappen kopplar på strömmen till de båda magnetventilerna för maskinens fällhydraulik. Knapp för halvsidesstyrning höger: Inställningsmotorn kör så länge som knappen är intryckt eller tills den har nått nästa gränsställare. Med knappen (10) tillbaka till Val Maskindata. Mhx-versionen visar programvarans version, t.ex i datorn. På maskiner med dubbeldatorer visas båda mjukvaruversionerna. 41

46 Larmöversikt Alla viktiga funktioner övervakas av datorn i systemet, och när gränsvärdena över- eller underskrids visas ett larm i displayen. Det finns förprogrammerade larm, t.ex. "Behållare tom", och larm som användaren själv kan ställa in, t.ex. "min.- och max.-fläktvarvtal". Vissa larmmeddelanden måste bekräftas, andra upprepas tills gränsvärdet inte längre är överskridet. Vid funktionsstörningar som kan förstöra komponenter (t.ex. "Motor x överlastad") eller när doseringsdrivningen slutar fungera ("Motor x still") går larmet utan tidsfördröjning. Larmet upprepas tills maskinen stannar och felet avhjälps. Larmmeddelanden Larmnr. Larmtext Larm efter (sek.) Bekräftelse krävs Upprepning av larm (sek.) Åtgärd Motor (1-4) står still omedelbart ja omedelbart Stanna omedelbart och åtgärda felet. Motor (1-4) överhettad omedelbart ja omedelbart Här övervakas datorn. Stanna omedelbart och åtgärda orsaken till överhettningen - låt datorn kylas av Maskindator (1-2) fungerar ej Överlastning motor (1-4) urkopplad Strömförbrukning för hög motor (1-4) Ingen signal position vänster Ingen signal position mitten Ingen signal position höger Motor (1-4) utom regelområde 5 ja 60 Kontrollera anslutningarna mellan bildskärm och datorer. Radera programmet i bildskärmen och ladda upp på nytt. omedelbart omedelbart När strömförbrukningen stiger till över ca. 16 A, stanna och åtgärda orsaken till den höga strömförbrukningen När strömförbrukningen ligger på över ca. 11 ampere i mer en en minut bör orsaken för den tröggående doseringsdrivningen fastställas Om signalerna från halvsidekopplingen inte kan hittas, kontrollera givare eller kopplingsposition. omedelbart 5 Ändra arbetshastigheten så att motorn åter hamnar inom regelområdet ( v/min) 42

47 Larmnr. Larmtext Larm efter (sek.) Börvärde för utsäde eller gödning kan inte hållas 18 Utsädesflödessystem fel givare xx Fläktvarvtal (1-2) över-/ underskridet Varvtal (1-2) över-/ underskridet 23 Utsädesflödesövervakning fungerar ej Bekräftelse krävs Upprepning av larm (sek.) Åtgärd Såfort börvärdet över- eller underskrids med 10 %, anpassa arbetshastigheten eller byt ut rotorn. omedelbart ja 15 Vid defekta givare eller kabelbrott visas normalt den sista givare som fungerar. Störningen ligger efter denna givare Se till att fläktvarvtalet åter hamnar inom gränsvärdena eller anpassa larmet för fläktvarvtal Kontrollera axelövervakning för Maistro eller rotorharv. Kontrollera axlarnas drivning Kontrollera kabelanslutningarna till utsädesflödesmodulen. Kontrollera utsädesflödesmodulen. 24 Utsäde i körspår xx 8 8 När körspårspjället är stängt får inga korn läcka ut. Kontrollera att spjället fungerar och är tätt. Kontrollera att givarnumren är ifyllda i FGS-menyn. 25 Inget utsädesflöde givare xx Nivå (behållare 1-4) underskriden Motor (1-4) varvtal för högt Dubbla ställen rad Fel rad Doseringsenhet (1-4) tom 8 8 Kontrollera att såslang med nummer xx inte är tilltäppt. Kontrollera att givaren fungerar. 5 ja Behållare (1-4) töms. Larmet blir först aktivt igen när behållaren har fyllts på. 5 ja 5 Larmet visas vid varvtal på över 135 v/min. Cellerna fylls inte garanterat vid alla typer av utsäde. Sänk arbetshastigheten, bygg in en större rotor. 8 8 Vid såning med enstaka korn (Maistro): kontrollera arbetshastighet, doseringsenhet, inställning och utsäde. 5 ja Övervakning av valvbildning i behållare. Doseringsenhet (1-4) tom. Stanna omedelbart. Inget mer utsäde eller gödsel sprids ut. 43
