Rapport. Ärende Sammanfattande årsrapport avseende underhållsavtal för väderradar EWR/PV-883, SWERAD Innehåll

Transkript

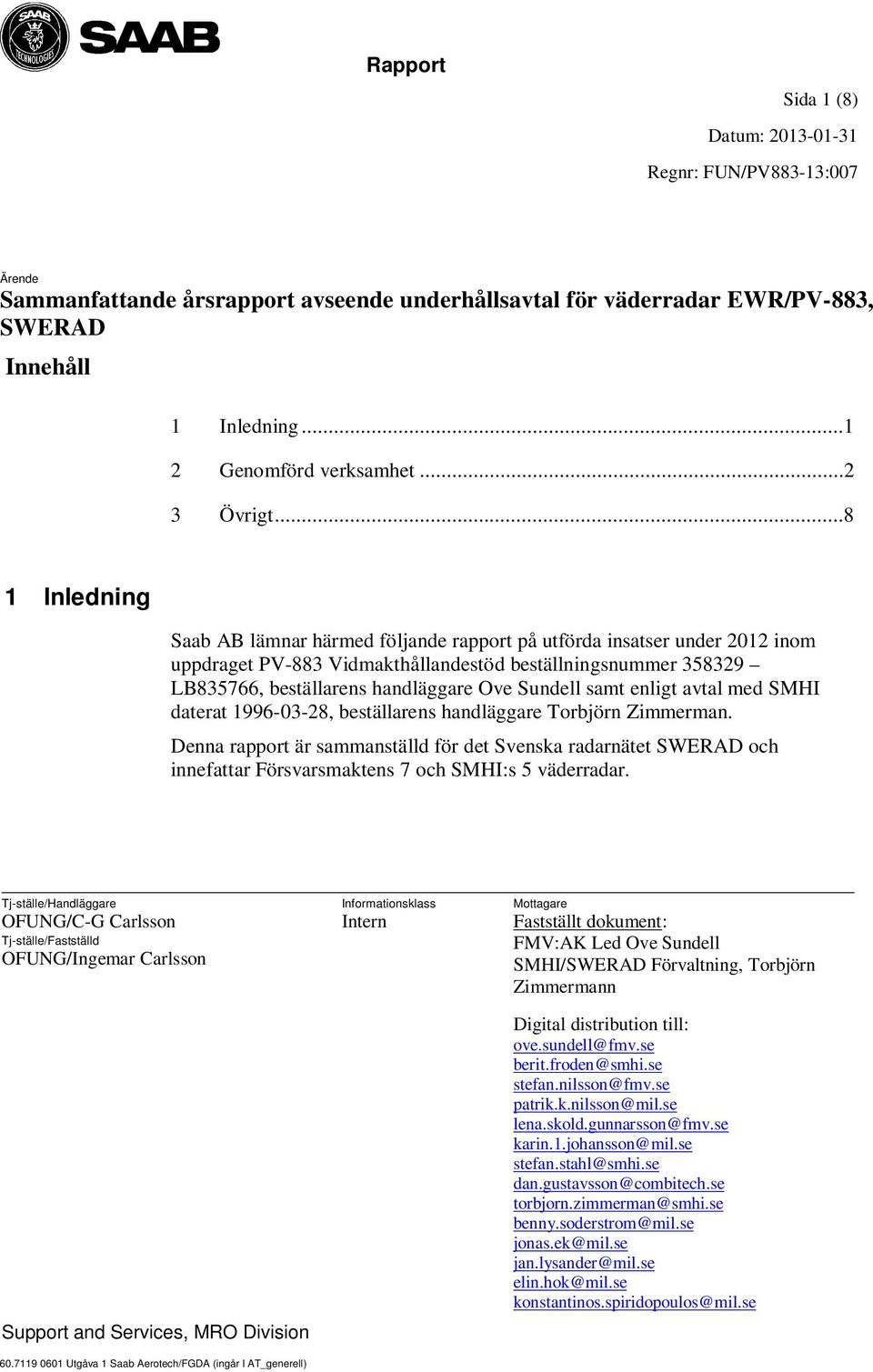

1 Rapport Sida 1 (8) Ärende Sammanfattande årsrapport avseende underhållsavtal för väderradar EWR/PV-883, SWERAD Innehåll 1 Inledning Genomförd verksamhet Övrigt Inledning Saab AB lämnar härmed följande rapport på utförda insatser under 2012 inom uppdraget PV-883 Vidmakthållandestöd beställningsnummer LB835766, beställarens handläggare Ove Sundell samt enligt avtal med SMHI daterat , beställarens handläggare Torbjörn Zimmerman. Denna rapport är sammanställd för det Svenska radarnätet SWERAD och innefattar Försvarsmaktens 7 och SMHI:s 5 väderradar. Tj-ställe/Handläggare Informationsklass Mottagare OFUNG/C-G Carlsson Intern Fastställt dokument: Tj-ställe/Fastställd FMV:AK Led Ove Sundell OFUNG/Ingemar Carlsson SMHI/SWERAD Förvaltning, Torbjörn Zimmermann Support and Services, MRO Division Digital distribution till: ove.sundell@fmv.se berit.froden@smhi.se stefan.nilsson@fmv.se patrik.k.nilsson@mil.se lena.skold.gunnarsson@fmv.se karin.1.johansson@mil.se stefan.stahl@smhi.se dan.gustavsson@combitech.se torbjorn.zimmerman@smhi.se benny.soderstrom@mil.se jonas.ek@mil.se jan.lysander@mil.se elin.hok@mil.se konstantinos.spiridopoulos@mil.se Utgåva 1 Saab Aerotech/FGDA (ingår I AT_generell)

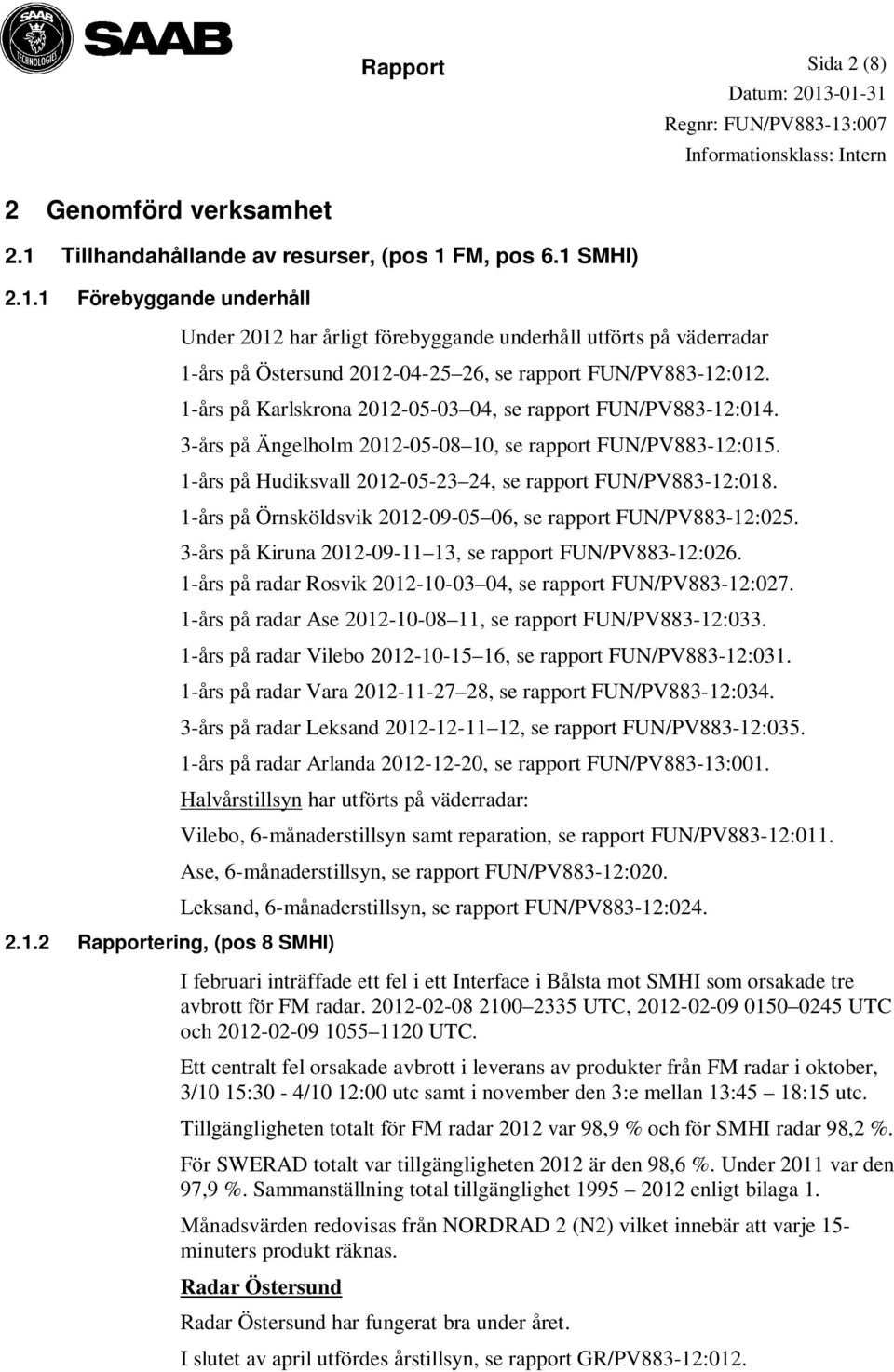

2 Rapport Sida 2 (8) 2 Genomförd verksamhet 2.1 Tillhandahållande av resurser, (pos 1 FM, pos 6.1 SMHI) Förebyggande underhåll Rapportering, (pos 8 SMHI) Under 2012 har årligt förebyggande underhåll utförts på väderradar 1-års på Östersund , se rapport FUN/PV883-12: års på Karlskrona , se rapport FUN/PV883-12: års på Ängelholm , se rapport FUN/PV883-12: års på Hudiksvall , se rapport FUN/PV883-12: års på Örnsköldsvik , se rapport FUN/PV883-12: års på Kiruna , se rapport FUN/PV883-12: års på radar Rosvik , se rapport FUN/PV883-12: års på radar Ase , se rapport FUN/PV883-12: års på radar Vilebo , se rapport FUN/PV883-12: års på radar Vara , se rapport FUN/PV883-12: års på radar Leksand , se rapport FUN/PV883-12: års på radar Arlanda , se rapport FUN/PV883-13:001. Halvårstillsyn har utförts på väderradar: Vilebo, 6-månaderstillsyn samt reparation, se rapport FUN/PV883-12:011. Ase, 6-månaderstillsyn, se rapport FUN/PV883-12:020. Leksand, 6-månaderstillsyn, se rapport FUN/PV883-12:024. I februari inträffade ett fel i ett Interface i Bålsta mot SMHI som orsakade tre avbrott för FM radar UTC, UTC och UTC. Ett centralt fel orsakade avbrott i leverans av produkter från FM radar i oktober, 3/10 15:30-4/10 12:00 utc samt i november den 3:e mellan 13:45 18:15 utc. Tillgängligheten totalt för FM radar 2012 var 98,9 % och för SMHI radar 98,2 %. För SWERAD totalt var tillgängligheten 2012 är den 98,6 %. Under 2011 var den 97,9 %. Sammanställning total tillgänglighet enligt bilaga 1. Månadsvärden redovisas från NORDRAD 2 (N2) vilket innebär att varje 15- minuters produkt räknas. Radar Östersund Radar Östersund har fungerat bra under året. I slutet av april utfördes årstillsyn, se rapport GR/PV883-12:012.

3 Rapport Sida 3 (8) Tillgänglighet* jan dec 2012 är 99,5 % (2011 = 99,4 %) med sämsta enskilda månad på 97,2 % i oktober och bästa på 100 % i juni och september. Radar Örnsköldsvik Radar Örnsköldsvik har ingen månad med tillgänglighet lägre än 95 % men ett flertal på 100 %. Den 29:e oktober inträffade ett fel i länkvärnet som stoppade produktionen av väderradarprodukter. Säkringen för utgående kraft till väderradar löste ut vilket medförde att väderradar blev helt utan kraftförsörjning. Säkringen återställdes och systemet började åter producera data. Årstillsyn utfördes på radar Örnsköldsvik , se rapport FUN/PV883-12:025. Noterades att radomen läcker vatten vilket åtgärdades i slutet av september. Tillgänglighet* jan dec 2012 är 99,3 % (2011 = 97,9 %) med sämsta enskilda månad på 95,4 % i oktober och bästa på 100 % i april, maj, juni, och december. Radar Luleå Radar Luleå/Rosvik har fungerat bra under året. Luleå Energi bygger om ortsnätet vilket medför att stationen stundtals är utan extern elkraftraft. I samband med avbrotten har framkommit att UPS batterier börjar bli dåliga. Istället för en drifttid på ca 3 timmar inskränker sig tiden till 25 minuter. Ny UPS beställdes av FMV och installerades i oktober. Se rapport I augusti orsakade förbindelsefel ett nästan dygnslångt avbrott i produktionen. Årstillsyn utfördes , se rapport FUN/PV883-12:027. Tillgänglighet* jan dec 2012 är 98,6 % (2011 = 97,1 %) med sämsta enskilda månader i oktober med 96,3 %, och bästa på 100 % i december. Radar Hudiksvall Radar Hudiksvall har fungerat bra under året. Årstillsyn utfördes på Hudiksvall , se rapport FUN/PV883-12:018. Tillgänglighet* jan dec 2012 är 99,1 % (2011 = 98,9 %) med sämsta enskilda månad på 96,7 % i oktober och bästa på 99,9 % i januari och december. Radar Karlskrona Radar Karlskrona har fungerat bra under året. Årstillsyn utfördes på Karlskrona , se rapport FUN/PV883-12:014. Tillgänglighet* jan dec 2012 är 99,5 % (2011 = 98,1 %) med sämsta enskilda månad på 98,5 % i februari och bästa på 100 % i januari, april och december. Radar Kiruna Radar Kiruna har fungerat bra under året förutom i maj då tillgängligheten var 94,5%

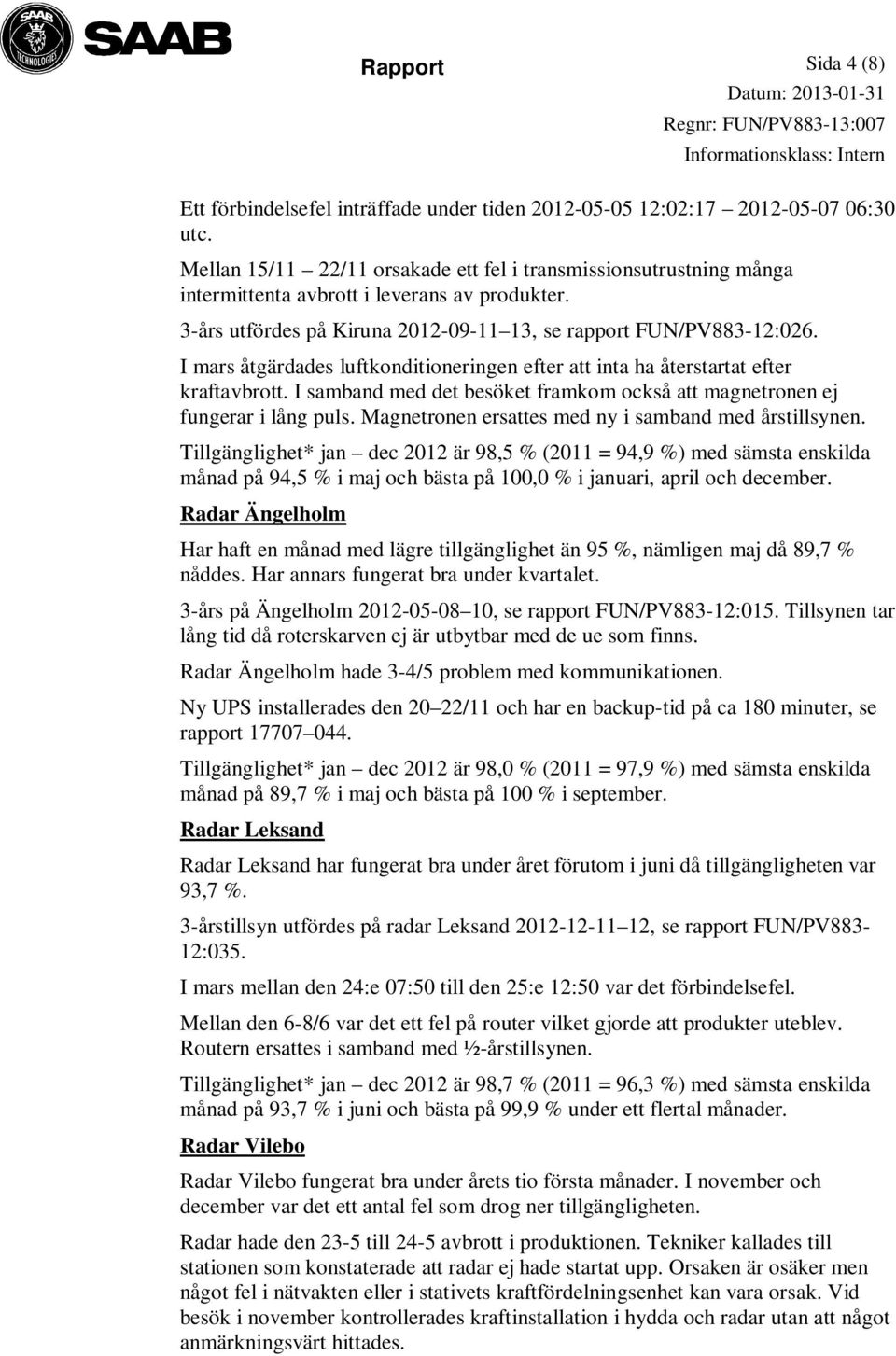

4 Rapport Sida 4 (8) Ett förbindelsefel inträffade under tiden :02: :30 utc. Mellan 15/11 22/11 orsakade ett fel i transmissionsutrustning många intermittenta avbrott i leverans av produkter. 3-års utfördes på Kiruna , se rapport FUN/PV883-12:026. I mars åtgärdades luftkonditioneringen efter att inta ha återstartat efter kraftavbrott. I samband med det besöket framkom också att magnetronen ej fungerar i lång puls. Magnetronen ersattes med ny i samband med årstillsynen. Tillgänglighet* jan dec 2012 är 98,5 % (2011 = 94,9 %) med sämsta enskilda månad på 94,5 % i maj och bästa på 100,0 % i januari, april och december. Radar Ängelholm Har haft en månad med lägre tillgänglighet än 95 %, nämligen maj då 89,7 % nåddes. Har annars fungerat bra under kvartalet. 3-års på Ängelholm , se rapport FUN/PV883-12:015. Tillsynen tar lång tid då roterskarven ej är utbytbar med de ue som finns. Radar Ängelholm hade 3-4/5 problem med kommunikationen. Ny UPS installerades den 20 22/11 och har en backup-tid på ca 180 minuter, se rapport Tillgänglighet* jan dec 2012 är 98,0 % (2011 = 97,9 %) med sämsta enskilda månad på 89,7 % i maj och bästa på 100 % i september. Radar Leksand Radar Leksand har fungerat bra under året förutom i juni då tillgängligheten var 93,7 %. 3-årstillsyn utfördes på radar Leksand , se rapport FUN/PV883-12:035. I mars mellan den 24:e 07:50 till den 25:e 12:50 var det förbindelsefel. Mellan den 6-8/6 var det ett fel på router vilket gjorde att produkter uteblev. Routern ersattes i samband med ½-årstillsynen. Tillgänglighet* jan dec 2012 är 98,7 % (2011 = 96,3 %) med sämsta enskilda månad på 93,7 % i juni och bästa på 99,9 % under ett flertal månader. Radar Vilebo Radar Vilebo fungerat bra under årets tio första månader. I november och december var det ett antal fel som drog ner tillgängligheten. Radar hade den 23-5 till 24-5 avbrott i produktionen. Tekniker kallades till stationen som konstaterade att radar ej hade startat upp. Orsaken är osäker men något fel i nätvakten eller i stativets kraftfördelningsenhet kan vara orsak. Vid besök i november kontrollerades kraftinstallation i hydda och radar utan att något anmärkningsvärt hittades.

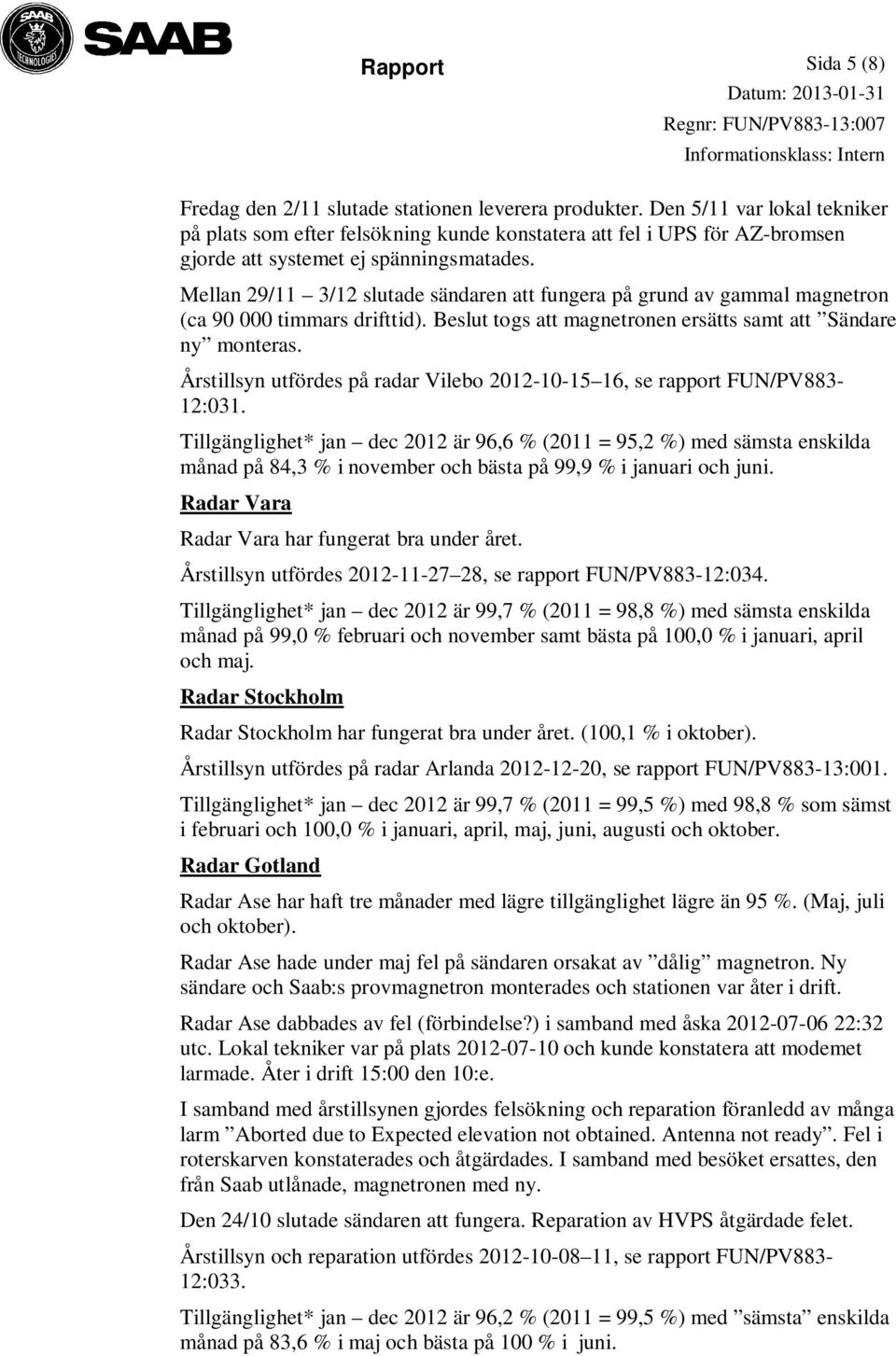

5 Rapport Sida 5 (8) Fredag den 2/11 slutade stationen leverera produkter. Den 5/11 var lokal tekniker på plats som efter felsökning kunde konstatera att fel i UPS för AZ-bromsen gjorde att systemet ej spänningsmatades. Mellan 29/11 3/12 slutade sändaren att fungera på grund av gammal magnetron (ca timmars drifttid). Beslut togs att magnetronen ersätts samt att Sändare ny monteras. Årstillsyn utfördes på radar Vilebo , se rapport FUN/PV883-12:031. Tillgänglighet* jan dec 2012 är 96,6 % (2011 = 95,2 %) med sämsta enskilda månad på 84,3 % i november och bästa på 99,9 % i januari och juni. Radar Vara Radar Vara har fungerat bra under året. Årstillsyn utfördes , se rapport FUN/PV883-12:034. Tillgänglighet* jan dec 2012 är 99,7 % (2011 = 98,8 %) med sämsta enskilda månad på 99,0 % februari och november samt bästa på 100,0 % i januari, april och maj. Radar Stockholm Radar Stockholm har fungerat bra under året. (100,1 % i oktober). Årstillsyn utfördes på radar Arlanda , se rapport FUN/PV883-13:001. Tillgänglighet* jan dec 2012 är 99,7 % (2011 = 99,5 %) med 98,8 % som sämst i februari och 100,0 % i januari, april, maj, juni, augusti och oktober. Radar Gotland Radar Ase har haft tre månader med lägre tillgänglighet lägre än 95 %. (Maj, juli och oktober). Radar Ase hade under maj fel på sändaren orsakat av dålig magnetron. Ny sändare och Saab:s provmagnetron monterades och stationen var åter i drift. Radar Ase dabbades av fel (förbindelse?) i samband med åska :32 utc. Lokal tekniker var på plats och kunde konstatera att modemet larmade. Åter i drift 15:00 den 10:e. I samband med årstillsynen gjordes felsökning och reparation föranledd av många larm Aborted due to Expected elevation not obtained. Antenna not ready. Fel i roterskarven konstaterades och åtgärdades. I samband med besöket ersattes, den från Saab utlånade, magnetronen med ny. Den 24/10 slutade sändaren att fungera. Reparation av HVPS åtgärdade felet. Årstillsyn och reparation utfördes , se rapport FUN/PV883-12:033. Tillgänglighet* jan dec 2012 är 96,2 % (2011 = 99,5 %) med sämsta enskilda månad på 83,6 % i maj och bästa på 100 % i juni.

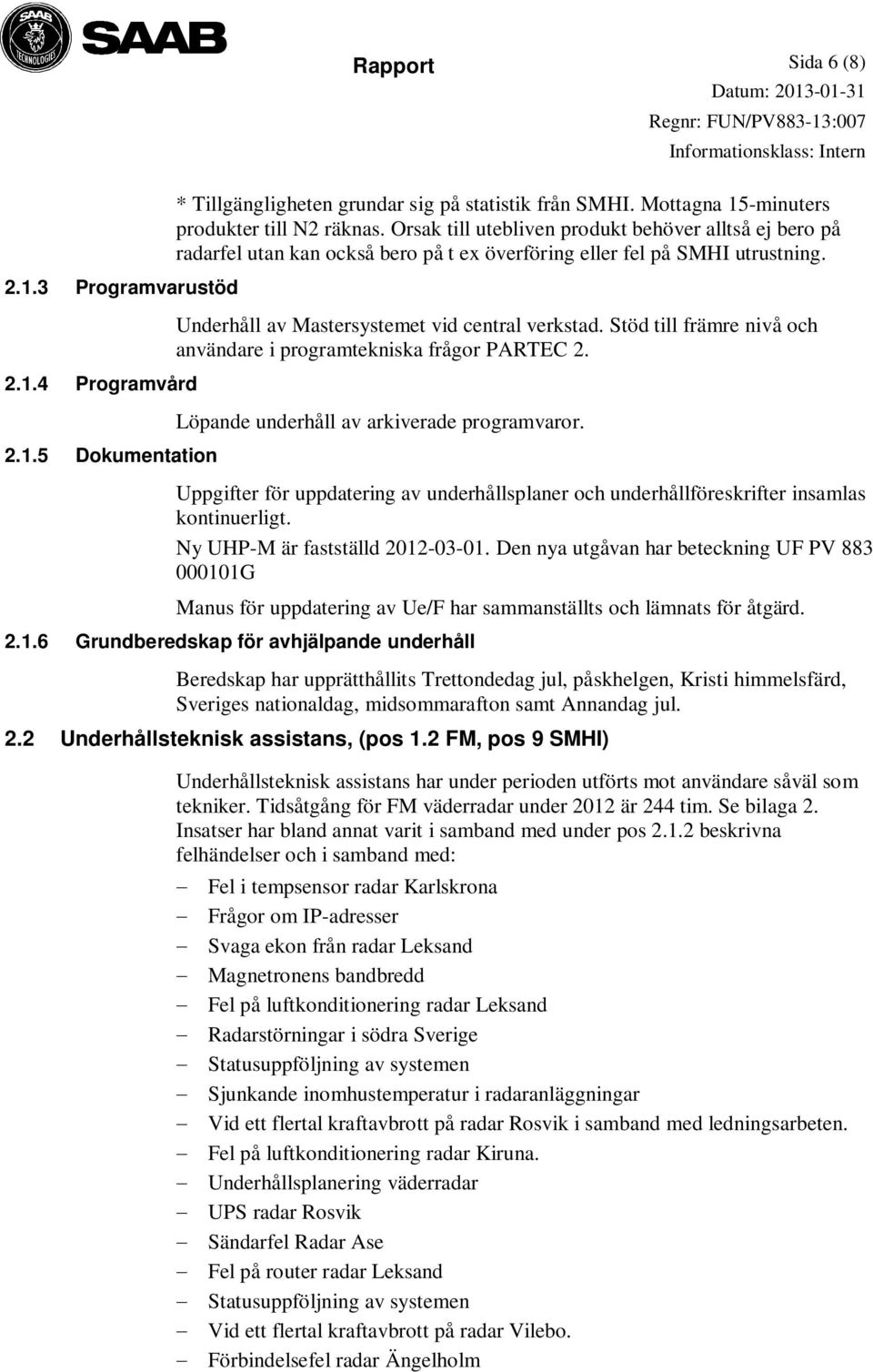

6 2.1.3 Programvarustöd Programvård Dokumentation Rapport Sida 6 (8) * Tillgängligheten grundar sig på statistik från SMHI. Mottagna 15-minuters produkter till N2 räknas. Orsak till utebliven produkt behöver alltså ej bero på radarfel utan kan också bero på t ex överföring eller fel på SMHI utrustning. Underhåll av Mastersystemet vid central verkstad. Stöd till främre nivå och användare i programtekniska frågor PARTEC 2. Löpande underhåll av arkiverade programvaror. Uppgifter för uppdatering av underhållsplaner och underhållföreskrifter insamlas kontinuerligt. Ny UHP-M är fastställd Den nya utgåvan har beteckning UF PV G Manus för uppdatering av Ue/F har sammanställts och lämnats för åtgärd Grundberedskap för avhjälpande underhåll Beredskap har upprätthållits Trettondedag jul, påskhelgen, Kristi himmelsfärd, Sveriges nationaldag, midsommarafton samt Annandag jul. 2.2 Underhållsteknisk assistans, (pos 1.2 FM, pos 9 SMHI) Underhållsteknisk assistans har under perioden utförts mot användare såväl som tekniker. Tidsåtgång för FM väderradar under 2012 är 244 tim. Se bilaga 2. Insatser har bland annat varit i samband med under pos beskrivna felhändelser och i samband med: Fel i tempsensor radar Karlskrona Frågor om IP-adresser Svaga ekon från radar Leksand Magnetronens bandbredd Fel på luftkonditionering radar Leksand Radarstörningar i södra Sverige Statusuppföljning av systemen Sjunkande inomhustemperatur i radaranläggningar Vid ett flertal kraftavbrott på radar Rosvik i samband med ledningsarbeten. Fel på luftkonditionering radar Kiruna. Underhållsplanering väderradar UPS radar Rosvik Sändarfel Radar Ase Fel på router radar Leksand Statusuppföljning av systemen Vid ett flertal kraftavbrott på radar Vilebo. Förbindelsefel radar Ängelholm

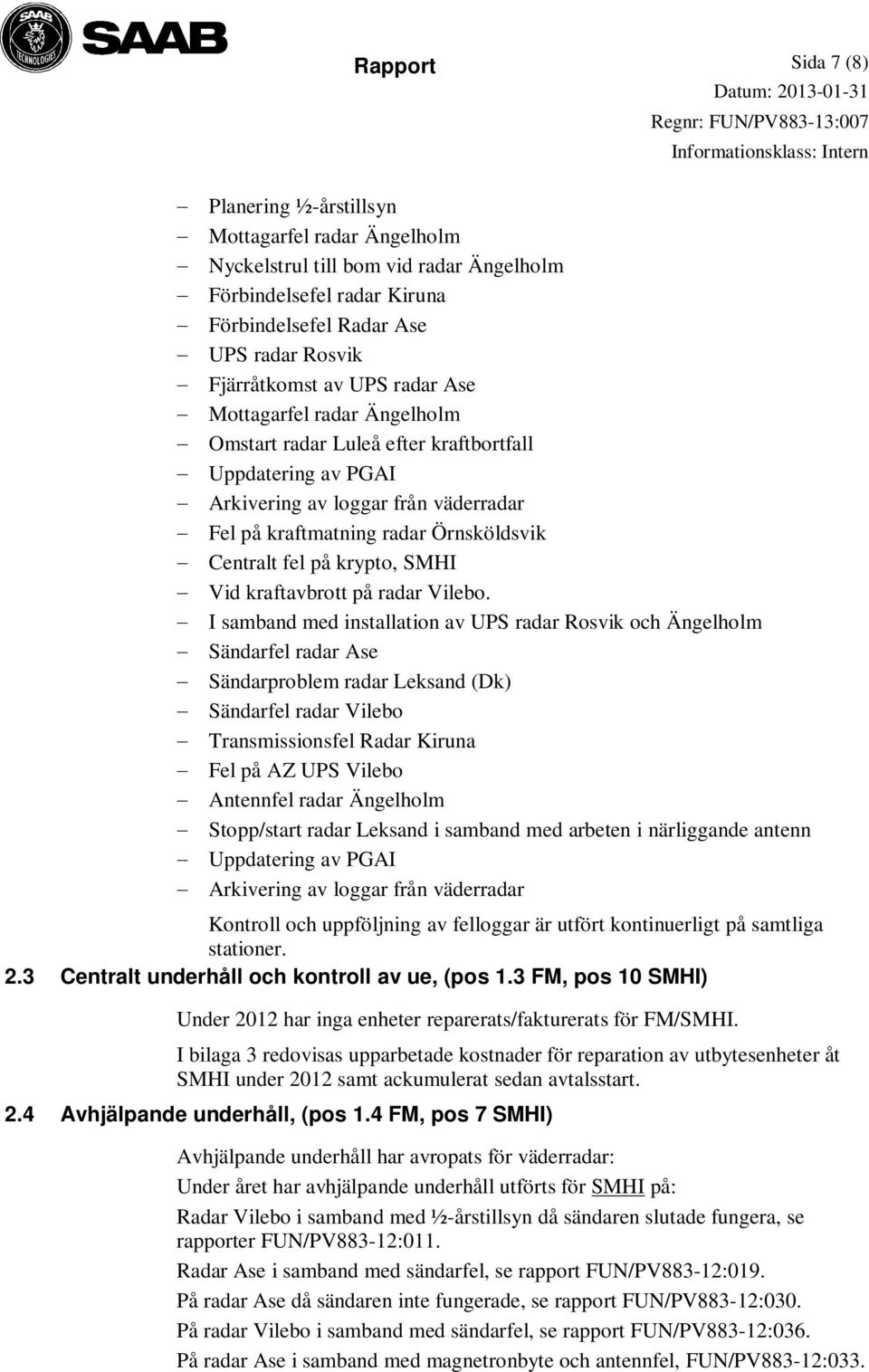

7 Rapport Sida 7 (8) Planering ½-årstillsyn Mottagarfel radar Ängelholm Nyckelstrul till bom vid radar Ängelholm Förbindelsefel radar Kiruna Förbindelsefel Radar Ase UPS radar Rosvik Fjärråtkomst av UPS radar Ase Mottagarfel radar Ängelholm Omstart radar Luleå efter kraftbortfall Uppdatering av PGAI Arkivering av loggar från väderradar Fel på kraftmatning radar Örnsköldsvik Centralt fel på krypto, SMHI Vid kraftavbrott på radar Vilebo. I samband med installation av UPS radar Rosvik och Ängelholm Sändarfel radar Ase Sändarproblem radar Leksand (Dk) Sändarfel radar Vilebo Transmissionsfel Radar Kiruna Fel på AZ UPS Vilebo Antennfel radar Ängelholm Stopp/start radar Leksand i samband med arbeten i närliggande antenn Uppdatering av PGAI Arkivering av loggar från väderradar Kontroll och uppföljning av felloggar är utfört kontinuerligt på samtliga stationer. 2.3 Centralt underhåll och kontroll av ue, (pos 1.3 FM, pos 10 SMHI) Under 2012 har inga enheter reparerats/fakturerats för FM/SMHI. I bilaga 3 redovisas upparbetade kostnader för reparation av utbytesenheter åt SMHI under 2012 samt ackumulerat sedan avtalsstart. 2.4 Avhjälpande underhåll, (pos 1.4 FM, pos 7 SMHI) Avhjälpande underhåll har avropats för väderradar: Under året har avhjälpande underhåll utförts för SMHI på: Radar Vilebo i samband med ½-årstillsyn då sändaren slutade fungera, se rapporter FUN/PV883-12:011. Radar Ase i samband med sändarfel, se rapport FUN/PV883-12:019. På radar Ase då sändaren inte fungerade, se rapport FUN/PV883-12:030. På radar Vilebo i samband med sändarfel, se rapport FUN/PV883-12:036. På radar Ase i samband med magnetronbyte och antennfel, FUN/PV883-12:033.

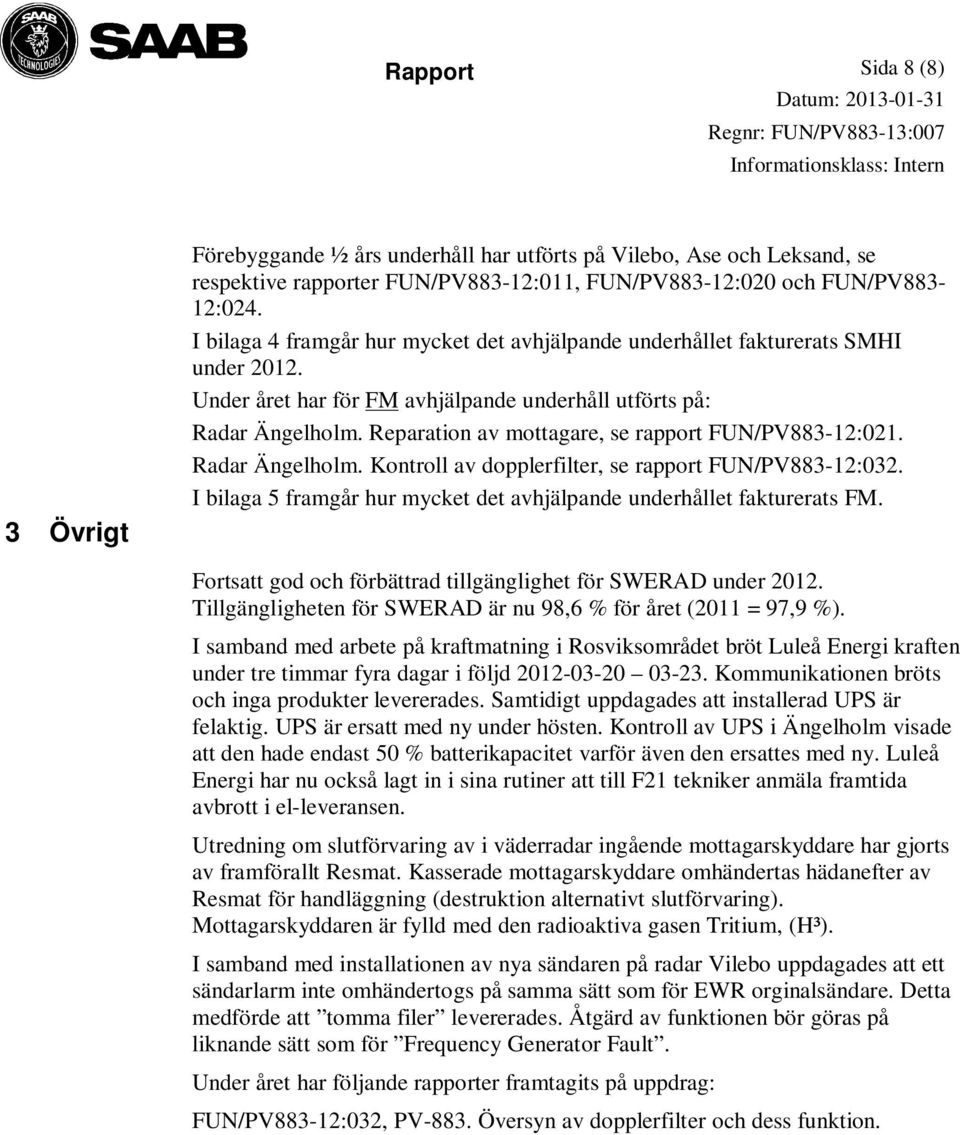

8 Rapport Sida 8 (8) 3 Övrigt Förebyggande ½ års underhåll har utförts på Vilebo, Ase och Leksand, se respektive rapporter FUN/PV883-12:011, FUN/PV883-12:020 och FUN/PV883-12:024. I bilaga 4 framgår hur mycket det avhjälpande underhållet fakturerats SMHI under Under året har för FM avhjälpande underhåll utförts på: Radar Ängelholm. Reparation av mottagare, se rapport FUN/PV883-12:021. Radar Ängelholm. Kontroll av dopplerfilter, se rapport FUN/PV883-12:032. I bilaga 5 framgår hur mycket det avhjälpande underhållet fakturerats FM. Fortsatt god och förbättrad tillgänglighet för SWERAD under Tillgängligheten för SWERAD är nu 98,6 % för året (2011 = 97,9 %). I samband med arbete på kraftmatning i Rosviksområdet bröt Luleå Energi kraften under tre timmar fyra dagar i följd Kommunikationen bröts och inga produkter levererades. Samtidigt uppdagades att installerad UPS är felaktig. UPS är ersatt med ny under hösten. Kontroll av UPS i Ängelholm visade att den hade endast 50 % batterikapacitet varför även den ersattes med ny. Luleå Energi har nu också lagt in i sina rutiner att till F21 tekniker anmäla framtida avbrott i el-leveransen. Utredning om slutförvaring av i väderradar ingående mottagarskyddare har gjorts av framförallt Resmat. Kasserade mottagarskyddare omhändertas hädanefter av Resmat för handläggning (destruktion alternativt slutförvaring). Mottagarskyddaren är fylld med den radioaktiva gasen Tritium, (H³). I samband med installationen av nya sändaren på radar Vilebo uppdagades att ett sändarlarm inte omhändertogs på samma sätt som för EWR orginalsändare. Detta medförde att tomma filer levererades. Åtgärd av funktionen bör göras på liknande sätt som för Frequency Generator Fault. Under året har följande rapporter framtagits på uppdrag: FUN/PV883-12:032, PV-883. Översyn av dopplerfilter och dess funktion.
