Luftservo. Innehåll Monteringsanvisning...1 Service - underhåll...5 Förarinstruktion...6 Reservdelslista...8. Montering vriddon
|
|
- Christoffer Håkansson
- för 8 år sedan
- Visningar:
Transkript
1 Luftservo b SWE Allmänt Ventillådesats, det. nr: Vriddonssats, det. nr: Vriddonssats VBG 575V/590V, det. nr: Konsol, det. nr: Konsol VBG 575V/590V, det. nr: VBG Luftservo består av ett dubbelverkande vriddon som är monterat på mekanismens högra sida och verkar direkt på kopplingens sexkantaxel. Vriddonet är kopplat till lastbilens luftsystem via en manuellt styrd ventil. När luftservo används skall, enligt direktiv 94/0/EG, signallampor finnas i hytten. När kopplingen är stängd och säkrad skall en grön lampa lysa. När kopplingen är öppen skall en röd lampa lysa. Koppla induktiv givare (det. nr: ) till indikeringssats (det. nr ) för signal i förarhytten. VBG Luftservo passar till: VBG 795V, VBG 750V, VBG 760 RB, VBG 590V, VBG 575V, VBG 63 RB, VBG 67 RB, VBG 60 RB, VBG 8500, VBG För montering av luftservo/ventillåda till övriga kopplingar se respektive monteringsanvisning. Identifi era alla delar före montering. Montering och service skall utföras noggrant och fackmannamässigt. Följ anvisningarna. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll. ca 5 Innehåll Monteringsanvisning... Service - underhåll...5 Förarinstruktion...6 Reservdelslista...8 Montering vriddon Vrid axeln på vriddonet medurs till ändläge. Vrid sedan tillbaka ca 5. Montera vriddonet på konsolen med de fyra skruvarna. Åtdragningsmoment M8, kvalitet 8.8, torrt: 5 Nm.
2 a d a b Montering luftservo på koppling (standard) Demontera de två saxpinnarna (a) och den högra bussningen (b). c Montera adaptern (c) på sexkantaxeln och säkra med rörpinnen (d) monterad i hålet på adaptern. Knacka sexkantaxeln åt vänster och haka i fjäderns ände i adaptern. b e Montera bussningen (b) på vänstra sidan och återmontera saxpinnen. Demontera de två skruvarna på mekanismens högra sida (e). Placera konsolen och vriddonet på plats. Lås fast konsolen med de två långa M-skruvar som följde med luftservosatsen. Åtdragningsmoment M, kvalitet 8.8, torrt: 90 Nm. a d a b Montering luftservo på koppling (VBG 575V/590V) Demontera de två saxpinnarna (a) och den högra bussningen (b). L c Montera adaptern (c) på sexkantaxeln och säkra med rörpinnen (d) monterad i hålet på adaptern. Knacka sexkantaxeln åt vänster och haka i fjäderns ände i adaptern. b f e Montera bussningen (b) på vänstra sidan och återmontera saxpinnen. Demontera de två skruvarna på mekanismens högra sida (e). Placera de två distanserna (f) mellan kopplingen och konsolen. Lås fast konsolen med de två långa M- skruvar som följde med luftservosatsen. Åtdragningsmoment M kvalitet 8.8, torrt: 90 Nm.

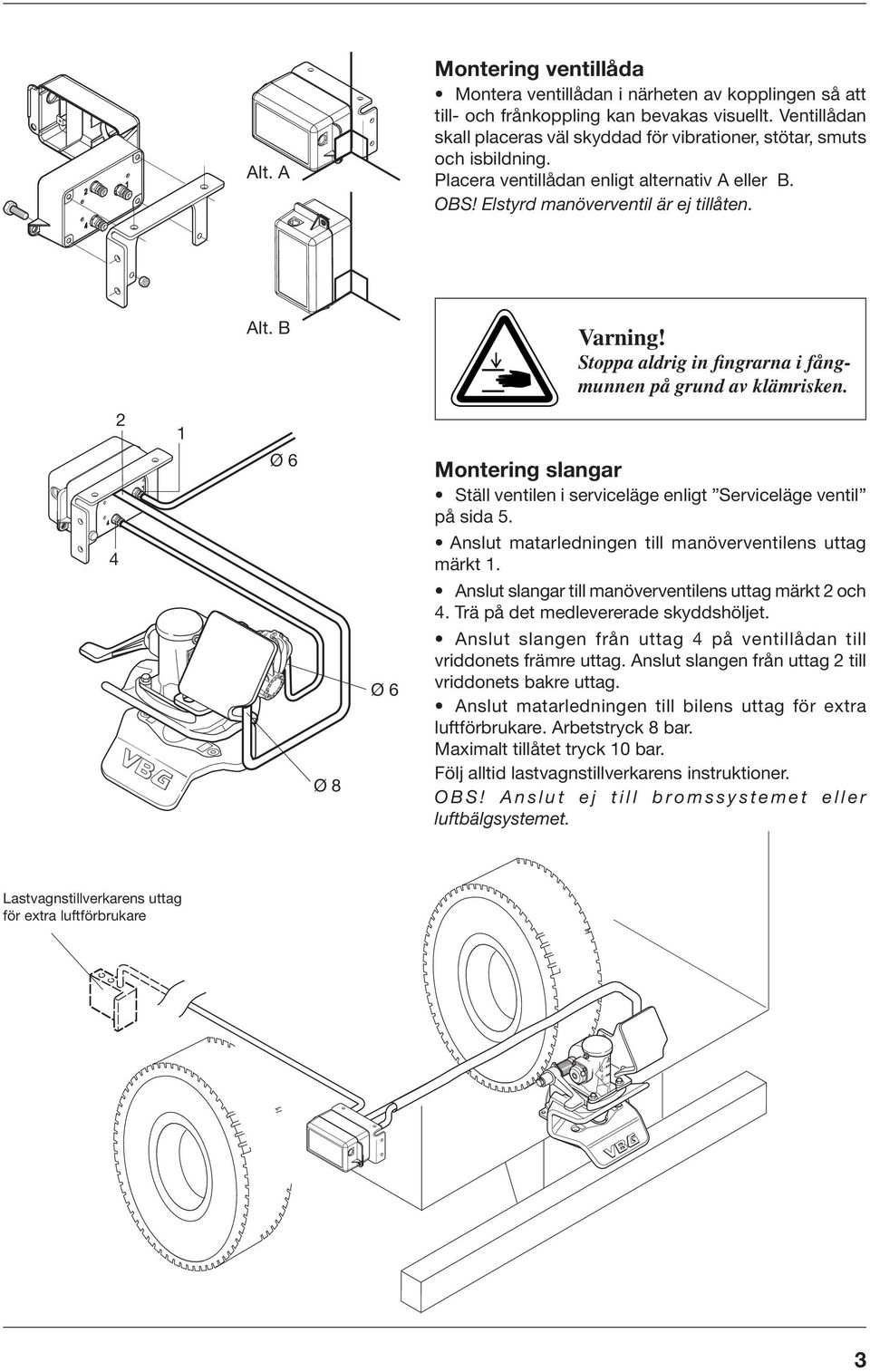

3 Alt. A Montering ventillåda Montera ventillådan i närheten av kopplingen så att till- och frånkoppling kan bevakas visuellt. Ventillådan skall placeras väl skyddad för vibrationer, stötar, smuts och isbildning. Placera ventillådan enligt alternativ A eller B. OBS! Elstyrd manöverventil är ej tillåten. 4 Alt. B Ø 6 Ø 8 Ø 6 Varning! Stoppa aldrig in fingrarna i fång - munnen på grund av klämrisken. Montering slangar Ställ ventilen i serviceläge enligt Serviceläge ventil på sida 5. Anslut matarledningen till manöverventilens uttag märkt. Anslut slangar till manöverventilens uttag märkt och 4. Trä på det medlevererade skyddshöljet. Anslut slangen från uttag 4 på ventillådan till vriddonets främre uttag. Anslut slangen från uttag till vriddonets bakre uttag. Anslut matarledningen till bilens uttag för extra luftförbrukare. Arbetstryck 8 bar. Maximalt tillåtet tryck 0 bar. Följ alltid lastvagnstillverkarens instruktioner. OBS! Anslut ej till bromssystemet eller luftbälgsystemet. Lastvagnstillverkarens uttag för extra luftförbrukare 3
4 Induktiv givare Brun Svart Blå Signal Signal: röd och grön lampa, (4 V max W) ca mm g Montering Induktiv givare Byt ut signal- och låsstiftets originallock mot locket avsett för den induktiva givaren. Öppna kopplingen så att låsstiftet är ute. Skruva in den induktiva givaren tills den stoppar mot låsstiftet. Skruva tillbaka givaren ett varv (avståndet mellan signalstift och induktiv givare blir då ca mm). Drag åt låsmuttrarna (g), åtdragningsmoment max Nm. Om VBG Indikeringssats (det.nr ) används - koppla induktiv givare enligt monteringsanvisning. I annat fall ansluts den induktiva givaren till fordonets elsystem (4 V). Se kopplingschema ovan. Följ lastvagnstillverkarens anvisningar. När kopplingen är stängd och säkrad skall en grön lampa i förarhytten lysa. När kopplingen är öppen skall en röd lampa i förarhytten lysa. Om den gröna lampan lyser trots att kopplingen är öppen, justera givarens avstånd till låsstiftet så att den röda lampan tänds. 4

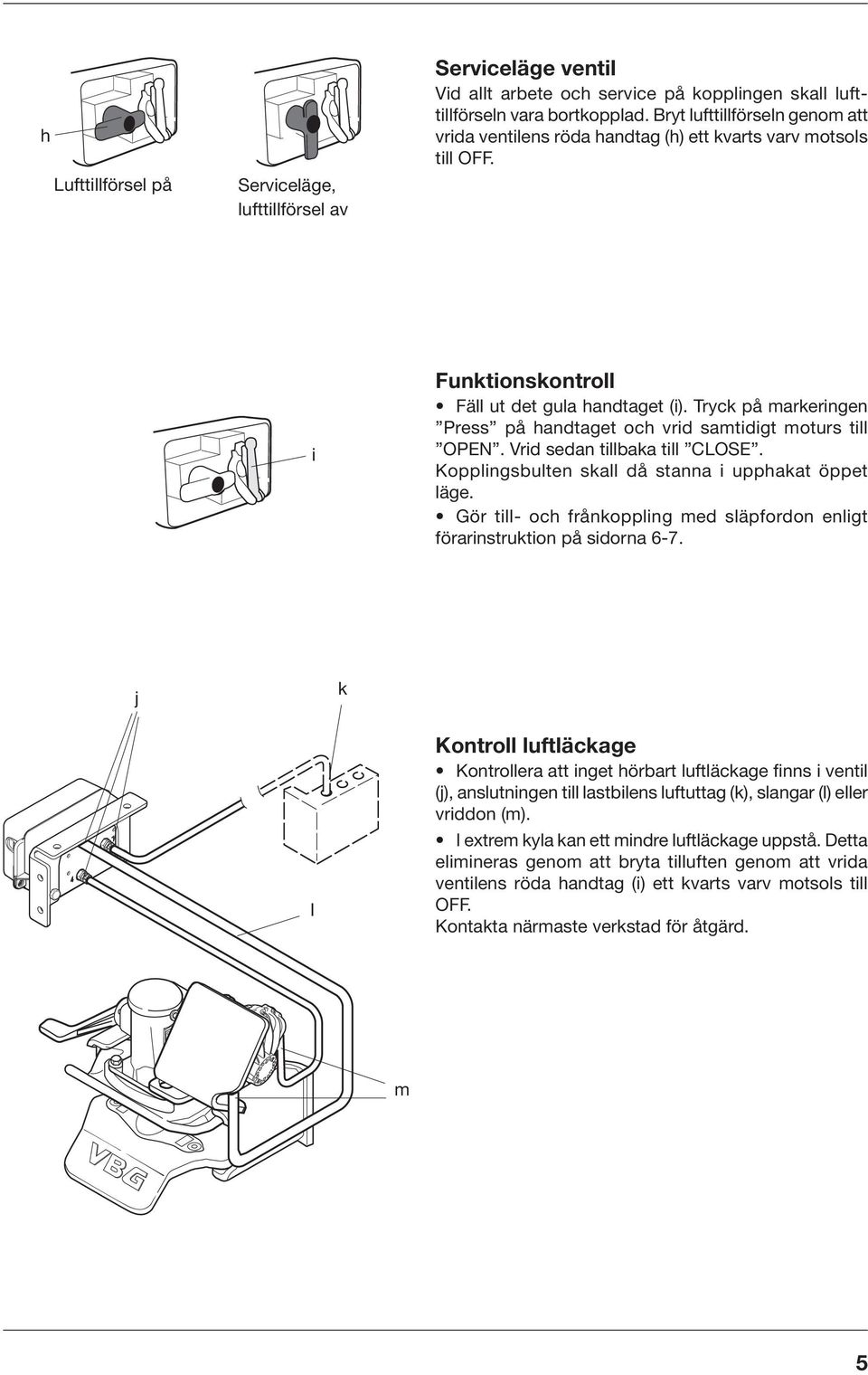

5 h Lufttillförsel på Serviceläge, lufttillförsel av Serviceläge ventil Vid allt arbete och service på kopplingen skall lufttillförseln vara bortkopplad. Bryt lufttillförseln genom att vrida ventilens röda handtag (h) ett kvarts varv motsols till OFF. i Funktionskontroll Fäll ut det gula handtaget (i). Tryck på markeringen Press på handtaget och vrid samtidigt moturs till OPEN. Vrid sedan tillbaka till CLOSE. Kopplingsbulten skall då stanna i upphakat öppet läge. Gör till- och frånkoppling med släpfordon enligt förarinstruktion på sidorna 6-7. j k l Kontroll luftläckage Kontrollera att inget hörbart luftläckage finns i ventil (j), anslutningen till lastbilens luftuttag (k), slangar (l) eller vriddon (m). I extrem kyla kan ett mindre luftläckage uppstå. Detta elimineras genom att bryta tilluften genom att vrida ventilens röda handtag (i) ett kvarts varv motsols till OFF. Kontakta närmaste verkstad för åtgärd. m 5

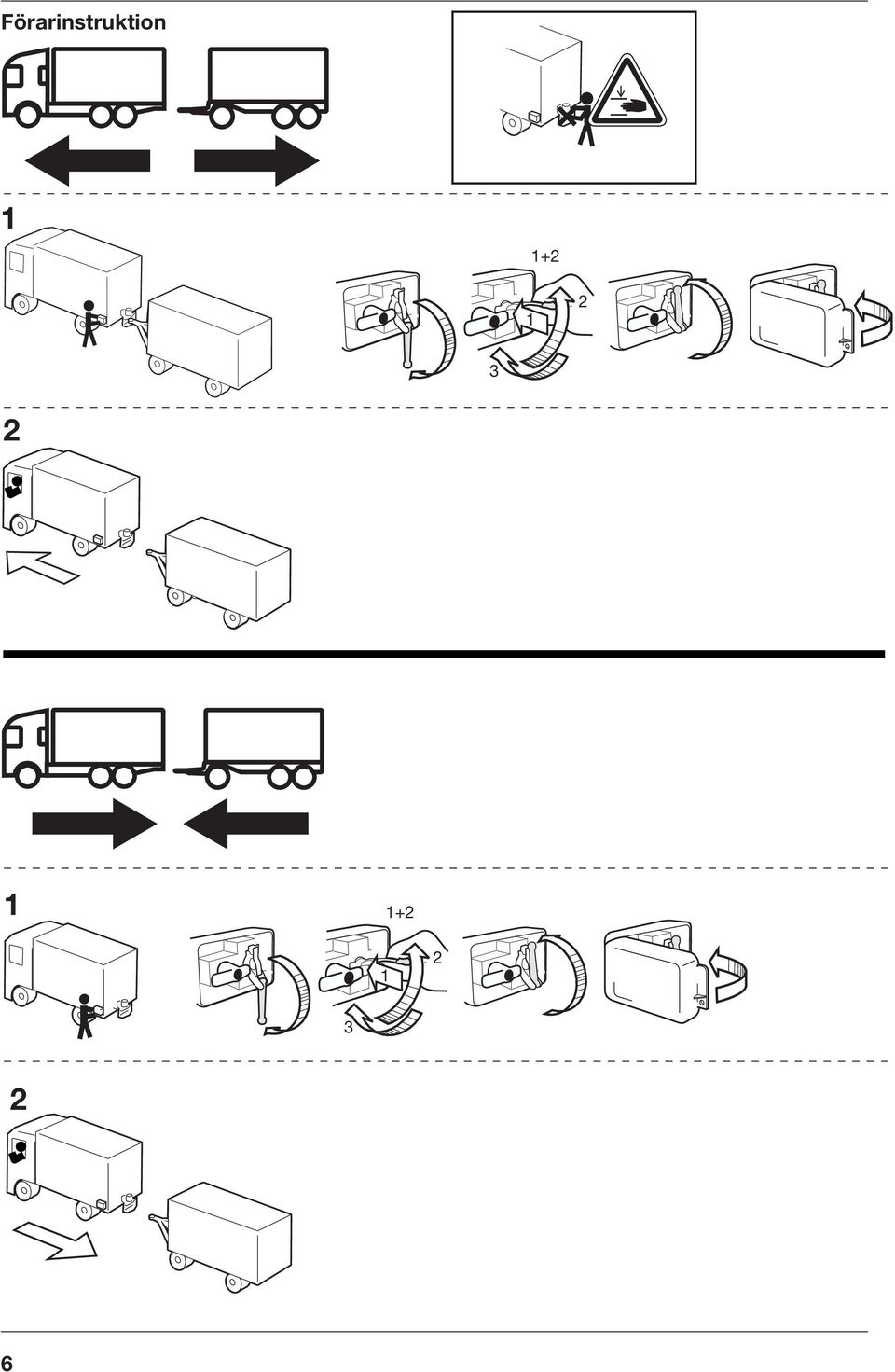

6 Förarinstruktion
7 3a GO 3b STOP 7
8 AUSTRALIA TRANSPEC LIMITED P O Box 7 Cherry Lane AU P.O LAVERTON, VIC 308 Tel Fax BELGIUM/LUXEMBOURG WABCO Belgium S.A. - N.V. Petrus Bayensstraat 70 BE 70 GROOT-BIJGAARDEN Tel Fax DENMARK VBG PRODUKTER A/S Industribuen 0- DK 559 EJBY Tel Fax ESTONIA GOKART AS Ümera 6 EE-386 TALLINN Tel Faks FINLAND H KRAATZ OY Ruukinmestarintie 9 FI ESPOO Tel Fax FRANCE ONSPOT Sàrl 4 Route de Sarrebruck FR MONTOY-FLANVILLE Tel Fax GERMANY RINGFEDER VBG GMBH Oberschlesienstrasse 5 DE KREFELD Tel Fax GREAT BRITAIN FONTAINE INTERNATIONAL EUROPE LTD. Enterprise Way GB - LOWTON WA3 AG Tel Fax ICELAND OSAL OSKAR ANDERSSON Tangarhofdi 4 IS - 0 REYKJAVIK Tel Fax IRELAND NEWBRIDGE METAL PRODUCTS LTD Industrial Estate IE - NEWBRIDGE, Co Kildare Tel Fax ISRAEL H KLEIN & SONS LTD P O Box 093 Industrial Area-North IL - ASHDOD 7709 Tel Fax JAPAN SHINKO BOEKI CO LTD Shibuya Central Bldg 3-4 Udagawa-cho, Shibuya-ku, JP - TOKYO 50 Tel Fax NETHERLANDS WABCO AUTOMOTIVE B.V. Postbus 8704 NL AS ROTTERDAM Tel Fax NEW ZEALAND TRANSPORT SPECIALTIES LTD P O BOX NZ - S.A.M.C., Wiri, AUCKLAND Tel Fax NORWAY VBG PRODUKTER A/S Postboks 94 Leirdal NO OSLO Tel Fax POLAND HYVA POLSKA Sp. z o.o. ul. Mysliwska 68 PL KRAKÓW Tel Fax SWEDEN VBG PRODUKTER AB Box 6 SE VÄNERSBORG Tel Fax Branch office: VBG PRODUKTER AB Kronoskogsvägen 8 SE UMEÅ Tel Fax SWITZERLAND AGL für LASTWAGENZUBEHÖRE Postfach CH 6048 HORW Tel Fax SWITZERLAND AMBOFIX METALLBAU U. Ambühl Am Schachenrain 36 CH 456 BIBERIST Tel Fax TANZANIA SUPERDOLL TRAILERS MANUFACTURE CO. LTD P:O Box 654 TZ - DAR ES SALAAM Tel Fax ITALY NORDAUTO Torino S.R.L. Via Lanzo 5 IT VAL DELLA TORRE (TO) Tel Fax VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar. VBG PRODUKTER AB Herman Kreftings gata 4 Box 6 SE-46 8 VÄNERSBORG Tel info@vbg.se
