Geografiska Informationssystem förenklat: digitala kartor

Transkript

1 Geografiska Informationssystem förenklat: digitala kartor Vanliga användningsområden I tidningar och TV-nyheter: ett sätt att få överblick över data illustrera statistik, t.ex.: befolkningstäthet i världen, valresultat: ltat hur fördelar sig andelen röster på de olika partierna i landets kommuner? I stadsplanering, varje kommuns översiktsplan: var skall man bygga nya bostäder, avsätta mark för större arbetsplatser, bevara naturområden, dra nya cykelbanor, var behövs nya skolor, etc Ruttplanering jag står här (adress eller GPS-position), hur långt är det till närmsta affär? Vilken väg skall jag åka för att komma dit?

2 Riskanalyser Analyser Var finns risk för översvämningar? Var kan det finnas vatten med för höga halter av e- colibakterier inom cykelavstånd från Uppsala? 1. Ta fram sjöar max 15 km från Uppsala, 2. som har beteshagar med kor 3. inom högst 100 meter från stranden. I dessa sjöar skall tas vattenprover. Var är det bäst att odla potatis? ti jordart, årsmedelnederbörd, antal soltimmar per år, medeltemperatur e GIS-program Gratisprogram Open source avancerade program exempel: GRASS, QuantumGIS (QGIS), udig, DIVA-GIS, gvsig (SIG= Sistema de Informacion Geographica), Multispec, enkla tittskåp exempel: Kartex (fr Lst, även för handdator), ArcGIS Explorer (även som webversion),

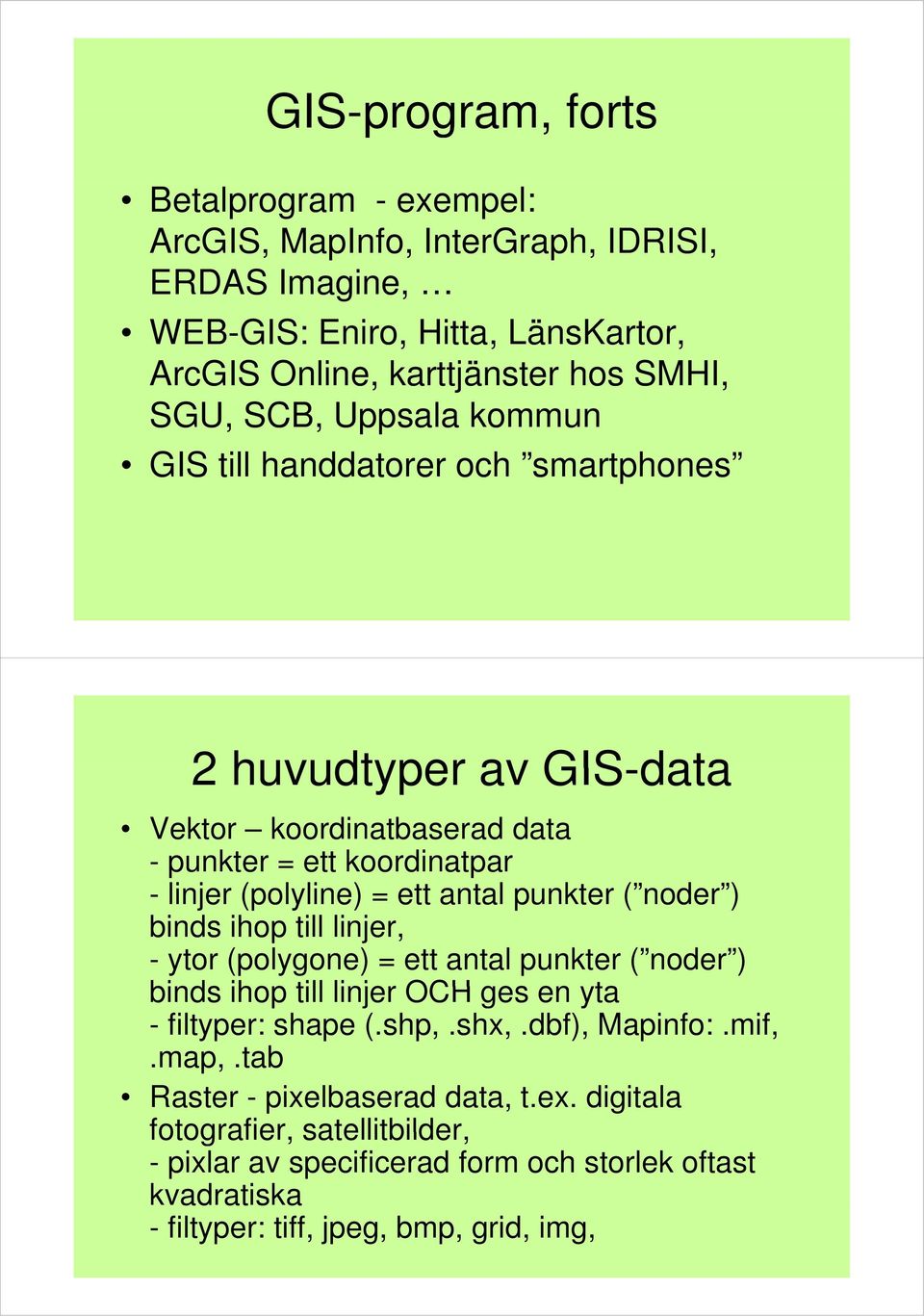

3 GIS-program, forts Betalprogram - exempel: ArcGIS, MapInfo, InterGraph, IDRISI, ERDAS Imagine, WEB-GIS: Eniro, Hitta, LänsKartor, ArcGIS Online, karttjänster hos SMHI, SGU, SCB, Uppsala kommun GIS till handdatorer och smartphones 2 huvudtyper av GIS-data Vektor koordinatbaserad data - punkter = ett koordinatpar - linjer (polyline) = ett antal punkter ( noder ) binds ihop till linjer, - ytor (polygone) = ett antal punkter ( noder ) binds ihop till linjer OCH ges en yta - filtyper: shape (.shp,.shx,.dbf), Mapinfo:.mif,.map,.tab Raster - pixelbaserad data, t.ex. digitala fotografier, satellitbilder, - pixlar av specificerad form och storlek oftast kvadratiska at a - filtyper: tiff, jpeg, bmp, grid, img,

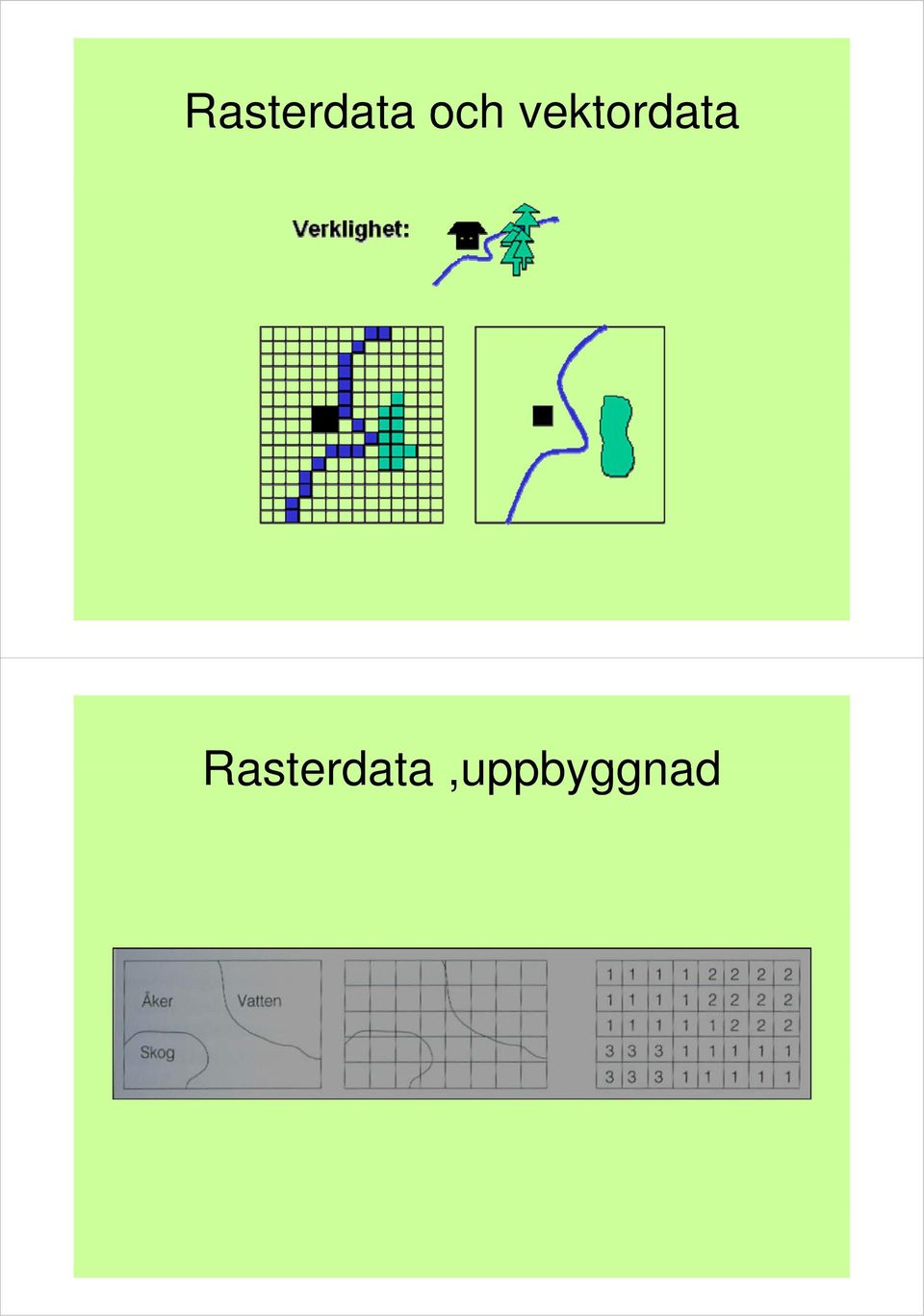

4 Rasterdata och vektordata Rasterdata,uppbyggnad

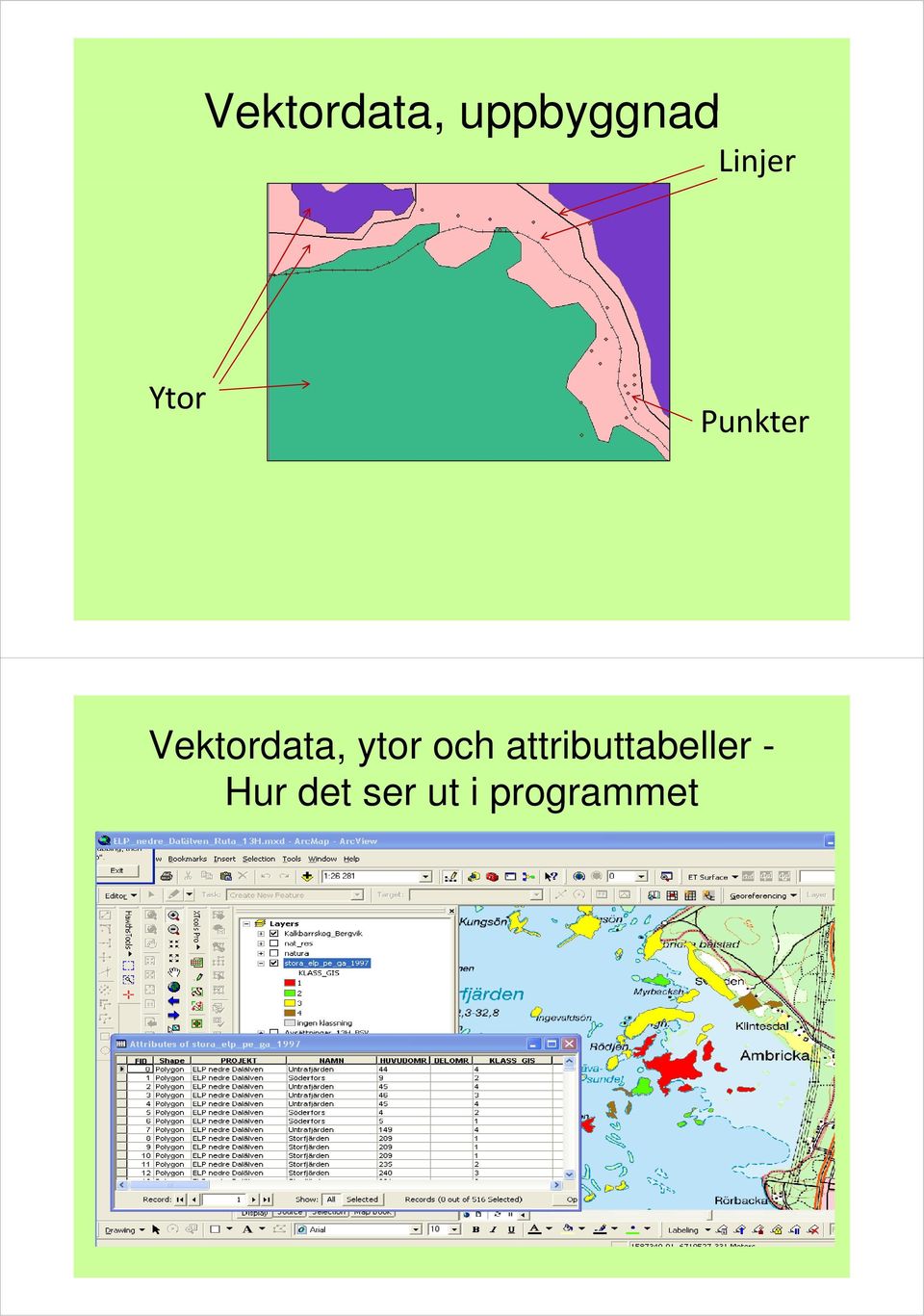

5 Vektordata, uppbyggnad Linjer Ytor Punkter Vektordata, ytor och attributtabeller - Hur det ser ut i programmet

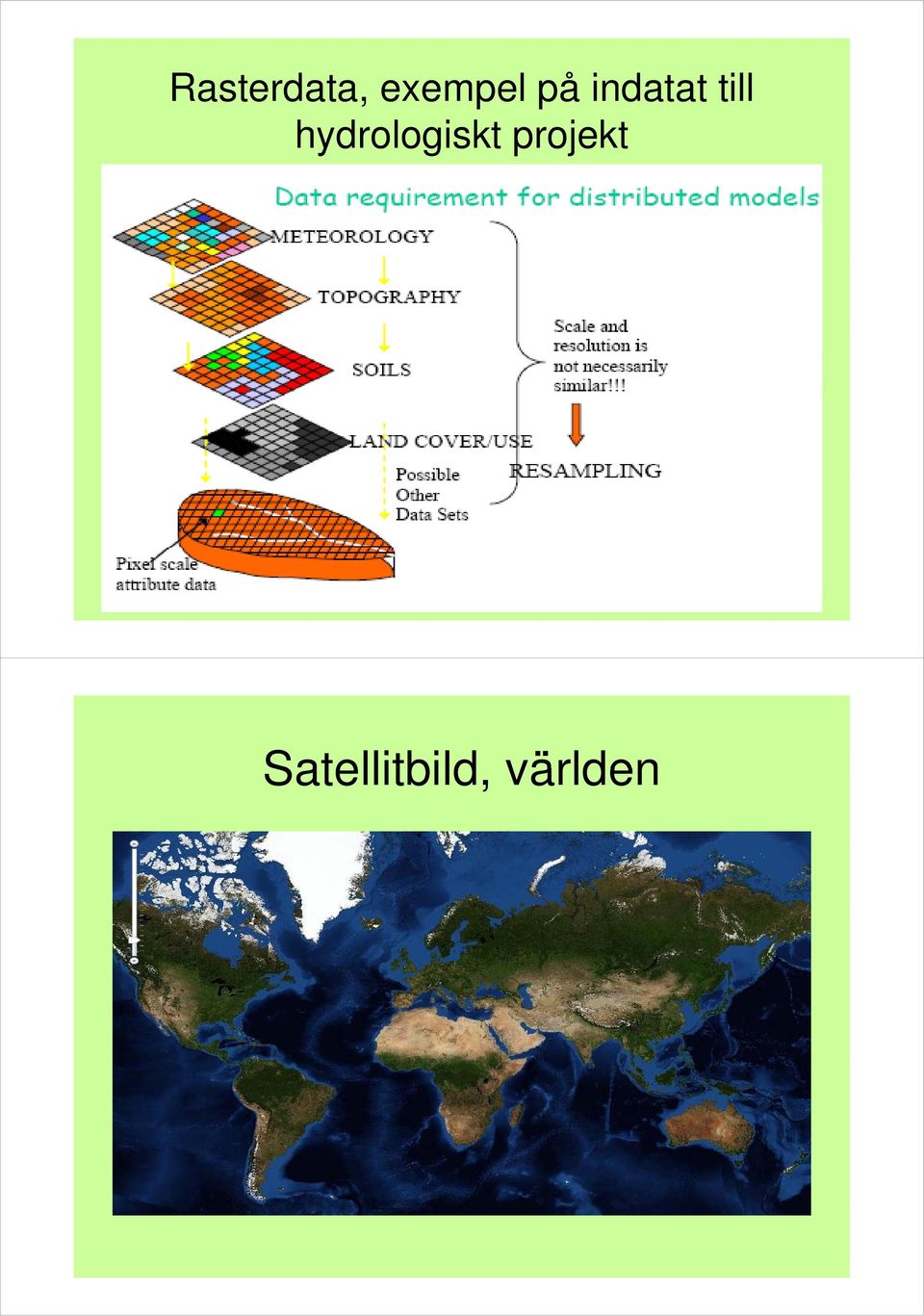

6 Rasterdata, exempel på indatat till hydrologiskt projekt Satellitbild, världen

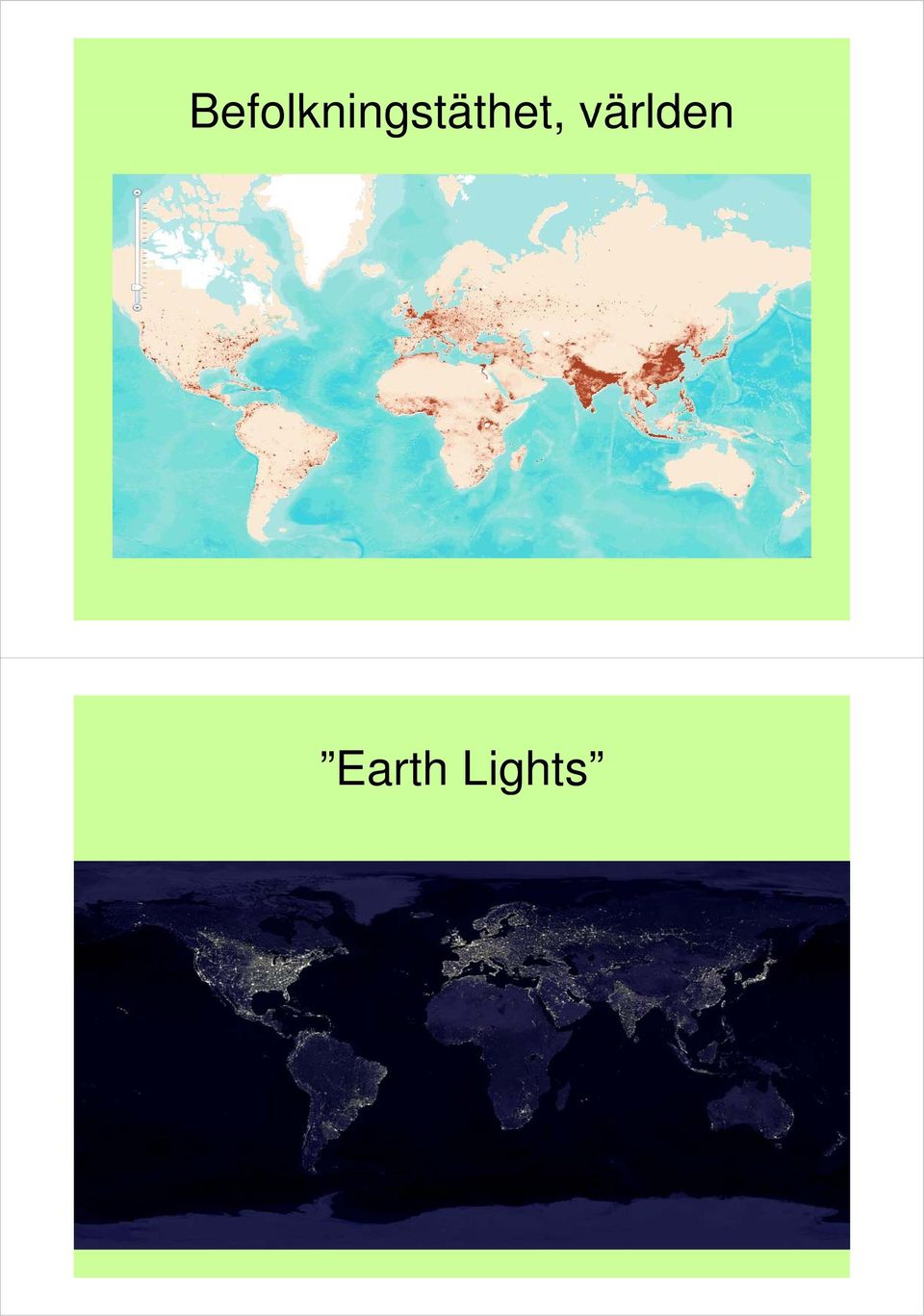

7 Befolkningstäthet, världen Earth Lights

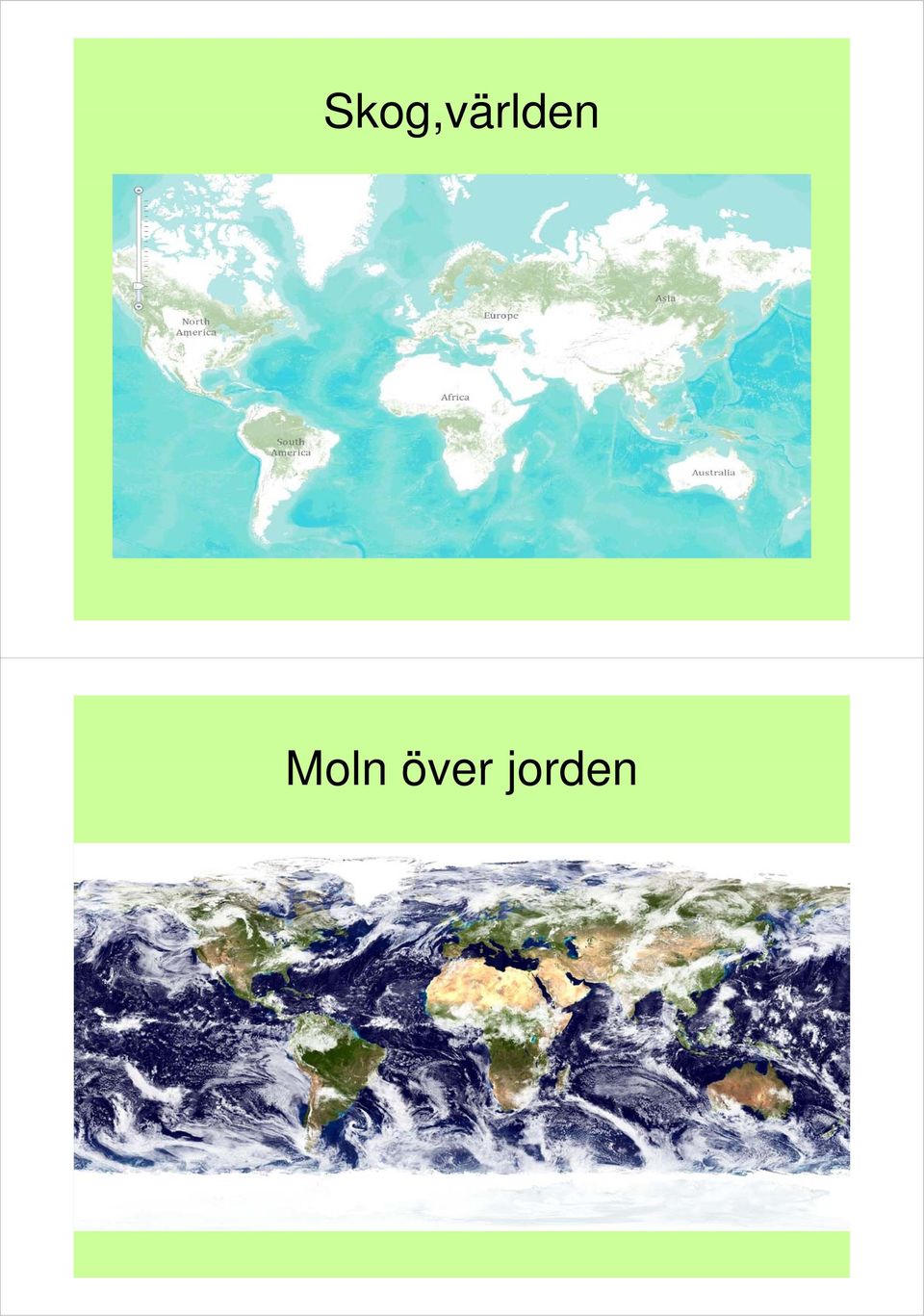

8 Skog,världen Moln över jorden

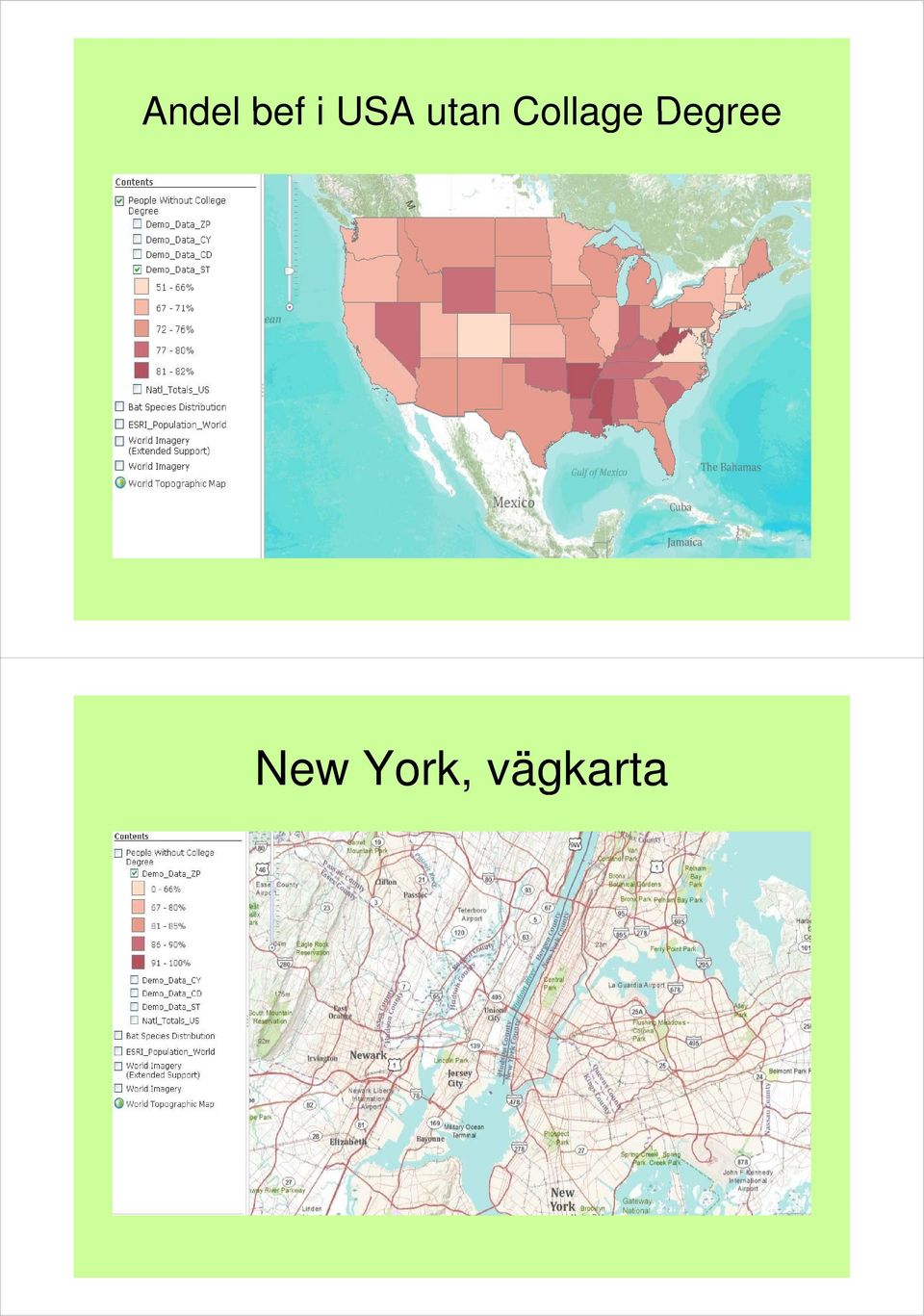

9 Andel bef i USA utan Collage Degree New York, vägkarta

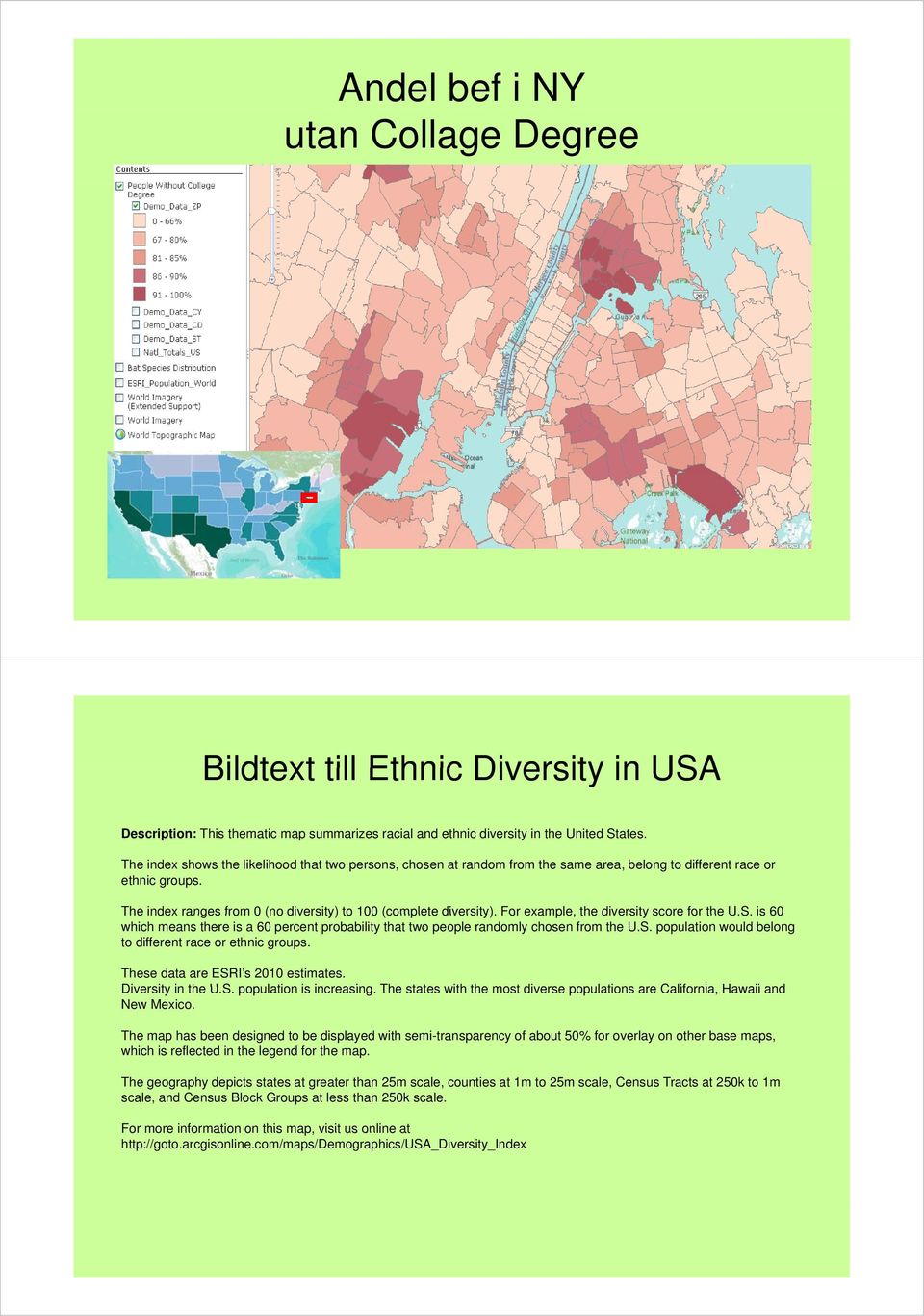

10 Andel bef i NY utan Collage Degree Bildtext till Ethnic Diversity in USA Description: This thematic map summarizes racial and ethnic diversity in the United States. The index shows the likelihood that two persons, chosen at random from the same area, belong to different race or ethnic groups. The index ranges from 0 (no diversity) to 100 (complete diversity). For example, the diversity score for the U.S. is 60 which means there is a 60 percent probability that two people randomly chosen from the U.S. population would belong to different race or ethnic groups. These data are ESRI s 2010 estimates. Diversity in the U.S. population is increasing. The states with the most diverse populations are California, Hawaii and New Mexico. The map has been designed to be displayed with semi-transparency of about 50% for overlay on other base maps, which is reflected in the legend for the map. The geography depicts states at greater than 25m scale, counties at 1m to 25m scale, Census Tracts at 250k to 1m scale, and Census Block Groups at less than 250k scale. For more information on this map, visit us online at For more information on this map, visit us online at

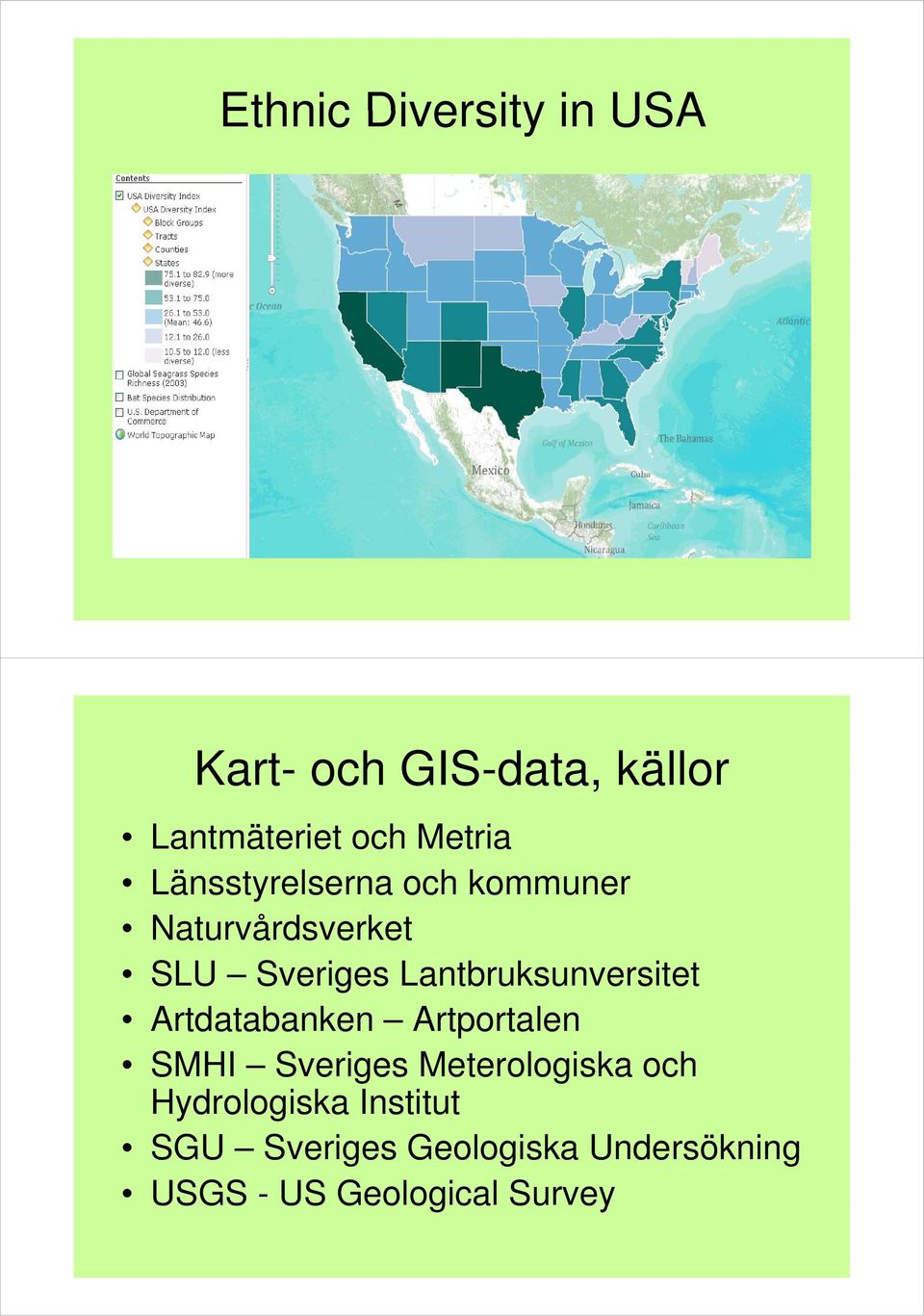

11 Ethnic Diversity in USA Kart- och GIS-data, källor Lantmäteriet och Metria Länsstyrelserna och kommuner Naturvårdsverket SLU Sveriges Lantbruksunversitet Artdatabanken Artportalen SMHI Sveriges Meterologiska och Hydrologiska Institut SGU Sveriges Geologiska Undersökning USGS - US Geological Geoogca Survey
