1 Stöd vid genomförande av GIS-projekt Presentation vid GeoInfo 2011: Webbkartografi för geodatatjänster internationell utblick. Genombrott AI Area Intervall (AI) Exempel i skala 1: : ICC2011/FOSS4G2011 UK/OS Temakartor Tematiska kartor Förädlade, tematiska geodatatjänster Nästa steg WMS-tjänster via Open Source för GIS 6 7 mars

GeoInfo2010-101004 60% transp. Äntligen i mål!

2 Framsteg: Maj September 2011 Lst RI Rennäring saknas?! Tiden är nu mogen för att testa dessa idéer i verklig produktion. GeoInfo % transp. Äntligen i mål! Här är mitt gamla exempel med 6 st. överlappande geodatalager över Oviksfjällen i Jämtland. 15 cm på din datorskärm Metria Maps

3 SLD

4 Mitt processflöde YMS YMark LMS YMark Låt oss se på några exempel från Sverige 4

Areaintervall 2011-06-27 Tanken är att alla polygoner ska att innehålla minst en tolkningsbar del av en YMS, ytmönstringssymbol.

5 Areaintervall Tanken är att alla polygoner ska att innehålla minst en tolkningsbar del av en YMS, ytmönstringssymbol. Excel-värdena är det område som ett viss YMark täcker ovanpå en polygon som förenklas till en kvadrat. Jag har sedan bestämt area intervaller, med några justeringar, som bygger på dessa värden. Detta ger YMS avstånd på skärmen mellan: mm

6 Area intervall One (1) WMS layer

7 så här ser det ut idag

8 morgondagens webbkartografi? Västerhaninge, Sandemar Metria Maps Fastighet i bakgrunden 6 st. Riksintressen Ursprunglig skärmskala 1:1 600 i QGIS. Bild 100%

9 morgondagens webbkartografi? Jönköping, Ekelundshov 2 st. (4 i Vättern) överlappande Riksintressen. Ursprungsskärmskala i QGIS 1: Metria Maps Fastighet Plus Observera olika avstånd mellan ytmönstringssymbolerna beroende på arean! Bild 47%

10 morgondagens webbkartografi? Metria Maps Fastighet Plus Göteborg, Norra Askeby högen. 5 st. överlappande Riksintressen. Skärmskala i QGIS 1:2 480 Observera att två begränsningslinjer, Naturvård och Natura 2000, har områden på bägge sidor om respektive gräns. Bild 48%

morgondagens webbkartografi? Jönköping, Lekarebo 3 st. överlappande Riksintressen. Ursprungsskärmskala i QGIS 1:2 500.

11 morgondagens webbkartografi? Jönköping, Lekarebo 3 st. överlappande Riksintressen. Ursprungsskärmskala i QGIS 1: Observera att linjemönstringen på respektive polygons rand gör det lätt att se åt vilket håll polygonen har sitt centrum. Metria Maps Fastighet Plus Bild 53%

morgondagens webbkartografi? Malmö, Sjötorp. 4 st. överlappande Riksintressen. Skärmskala i QGIS 1:4 000.

12 morgondagens webbkartografi? Malmö, Sjötorp. 4 st. överlappande Riksintressen. Skärmskala i QGIS 1: Observera att det finns mycket plats för användarens egna geodatalager! Metria Maps Fastighet Plus Bild 70%

13 morgondagens webbkartografi? 15 cm på din datorskärm. Design för 1280x1024 Metria Maps Fastighet Plus Bild 69% Göteborg, Vrångö. 2/4 st. överlappande Riksintressen. Skärmskala i QGIS 1:5 000

14 morgondagens webbkartografi? Onsala Sandö området i Kungsbacka k:n. 5 st. överlappande Riksintressen Metria Maps Fastighet Plus Ovan. Länstyrelsens kartmanér Skärmskala 1:5 669 Bild 44%

15 morgondagens webbkartografi? Skanör- Falsterbo 5 st. Riksintressen överlappar. Natura 2000 WMS lagret, ovan, 70% transparens. Ursprunglig skärmskala 1: i QGIS. Metria Maps Fastighet Bild 40%

Webbkartografi för geodatatjänster internationell

16 Skillnad i utseende mellan klienter 6 WMS layers topographic scale Scale in mapwindow 1: Webbkartografi för geodatatjänster internationell utblick ~ Anders Söderman GISassistANS Example AB # 4b Sept 5

17 Skillnad i utseende mellan klienter ArcGIS Explorer Jag når inte alt. SLDer/ stilmallar.

6 WMS layers topographic scale Scale in mapwindow 1:11 338

18 6 WMS layers topographic scale Scale in mapwindow 1: Försök med alt. linjemönstring Scale in mapwindow 1:45 354

19 6 WMS layers topographic scale Scale in mapwindow 1: Example # 4

20 Ordnace Survey, England/UK 1(4) internationell utblick ICC i Paris i början på juli gav tyvärr inget. Däremot under FOSS4G i Denver så var ett par personer från UK/OS med under min Workshop Practical use of GeoServer & SLD for WMS Styles and symbols Here are the recommended styles and symbols for OS MasterMap encoded in SVG. The following graphic is representative of how the symbols appear within the SVG.

21 Ordnace Survey, England/UK 2(4) internationell utblick OS/UK använder samma grundidé som GISassistANS AB, dvs. att kombinera olika SVG symboler för att visa flera, egentligen överlagrade, yttäckande teman. Ordnace Survey har dock tillämpat tekniken för en polygon i taget och inte som GISassistANS AB med överlappande polygoner från WMS lager/skikt.

22 Ordnace Survey, England/UK 3(4) internationell utblick Ett stort antal symboler kan kombineras:

23 Ordnace Survey, England/UK 4(4) internationell utblick Exempel på kombinationer Jag kände en stor lättnad när jag äntligen, efter ett drygt års sökande, hittade en organisation (OS/UK) som ägnat tid och möda åt att lösa ungefär samma problematik som GISassistANS AB webbkartografi löser. kanske fler lyssnar nu? OS/UK har t.o.m. filnamn som beskriver innehållet i SVG-filen OBS Här är ex. på 3 st. SVGsymboler i samma ytmönstring

24 Bilden av GIS 24

25 Tematiska kartor teman Bara i ett fall nämnde de vikten av att ha ett kartmanér som gör att lagren blir läsbara tillsammans! De flesta använder en kombination av GIS-skikt för att titta på - inte för GIS-analyser! Att korrigera manéret för externa geodata är dyrt, både i tid och pengar. I Sverige finns det inga riktlinjer/standarder för kartsymboler och kartmanér. Det innebär att varje organisation gör sitt bästa, utifrån sina behov, vilket sällan passar för kraven på kartmanér vid sampresentation av WMS lager från flera leverantörer av WMS-tjänster. Finns det ett bättre namn för användaranpassade kombinationer av WMSlager än tematiska karta? 25

26 Dagens webbkartografi Skraffering, mönster och heltäckande färger används nästan alltid idag.

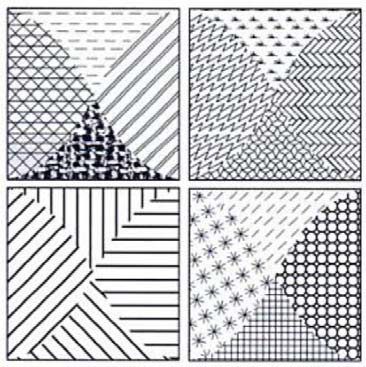

27 Förbjudna(!) mönster Lämna dessa mönster åt Desktop GIS användaren!

28 Standardisering av kartsymboler Är det inte hög tid att åter ta upp en diskussion kring ett gemensamt kartsymbolspråk i Sverige eller Norden? annars kommer det att bli en mängd olika ytmönstringssymboler också!

29 Kartsymboler behövs i stilmallar! GISassistans: Förstudie webbkartografi sommaren 2010 the only way to win is to share

Randvektorisera. Temat avgör placering i mönstringsarket Var noggrann vid val av symbol!

30 Symboltillverkning GISassistans: Förstudie webbkartografi sommaren 2010 med HyperSnap Ai - Inkscape Gör de luftiga Utgå från stora rasterbilder. Konvertera till gråtonsbilder. Gör ev. delbilder (här 10%) Kontraststräck till svart/vitt. Randvektorisera. Temat avgör placering i mönstringsarket Var noggrann vid val av symbol! Gör en omvärldsanalys och läs på om det ämne som kartsymbolen ska representera. CBD är den internationella symbolen för Biological Diversity och Snöstjärnan står för Naturskydd

31 GISassistANS Pilot study 2010 External graphics - SLD

32 GISassistANS Pilot study 2010 External graphics - SLD

33 Open Source för GIS 6-7 mars Kontakta mig om du har idéer till föredrag. GISassistans.se Två gåvor till alla er som ville delta, men inte kunde/fick plats och till alla andra som vill plocka egna favoriter ur denna intressanta och väl genomförda meny av föreläsningar. & 1-2 mars 2011 från Anders Söderman

34 ev. QGIS Demo o/e Tack! 34
