1 Kartografisk visualisering för GIS-användare Kap. 2 & 11 (+ lite som tas upp redan i Kap 1.) (+ separat pdf om linjeförenkling) Vad är en karta? en tvådimensionell, förminskad och redigerad avbildning av en del av jordytan i en bestämd skala och projektion (enligt Lantmäteriets Handbok Kartografi). tvådimensionell förminskad redigerad avbildning bestämd skala bestämd projektion Se figur 11.7 Figur 11.3 i gamla versionen Olika typer av kartor Officiell inofficiell Storskalig småskalig Topografisk tematisk Digital analog Bakgrundskarta förgrund Speciella typer (topologiska, taktila) Officiella kartor Kartans namn Ansvarig myndighet Skala i pappersform Täckningsområde Primärkarta Kommuner 1: 400 Tätorter Fastighetskarta Lantmäteriet 1: Hela landet Terrängkarta Lantmäteriet 1: Hela landet Översiktskarta Lantmäteriet 1: Hela landet Skärgårdskort Sjöfartsverket 1: Skärgården 1

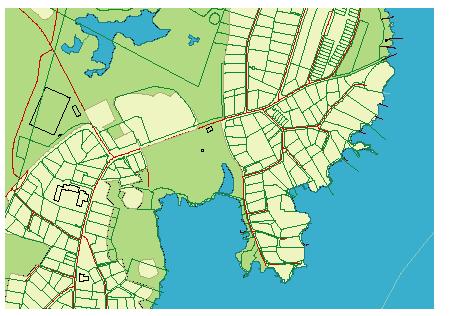

2 Småskaliga kartor Storskaliga kartor Vanligen 1: : Vanligen 1: 400 1: Tematisk karta Innehållet i en karta kan delas in i teman Legenden (teckenförklaringen) innehåller en lista på teman Topografisk karta Täcker stora områden Liten mängd data per tema Större grad av generalisering Täcker små områden Stor mängd data per tema Liten till måttlig generalisering Digitala kartor Attributdata i tabeller En topologisk karta visar hur objekten förhåller sig till varandra GIS-struktur Tematiska lager ArcMap Ett eller flera lager ger en GIS-karta GIS-kartor Kartografiska tekniker 1. Val av skala 2. Visuell hierarki 3. Grafisk utformning av kartlayouten 4. Visualisering av rumsliga data 5. Generalisering 6. Val av symboler och färger 1. Presentationsskalan anpassas till behovet Olika krav beroende på mottagare Presentationsmedium (papper, skärm, Internet) Datas noggrannhet mm. Obs! skalan skall (i princip) alltid anges 2

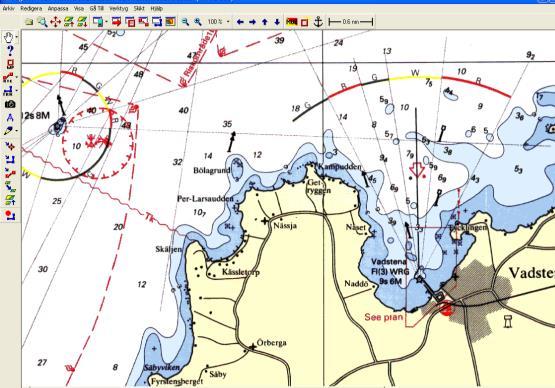

3 Skala (fig. 11.7) 2. Visuell hierarki Visuell hierarki: organisera informationen i kartan efter dess betydelse Viktig information överst och tydligast Bakgrunden och oviktiga objekt kan vara mer generaliserade Ta inte med mer information än den som behövs! Kartan skall vara lättläst och lättförstålig! Visuell hierarki forts. Visuell hierarki 3. Kartlayout kartfönster legend skala skalstock norrpil rubrik kartdeklaration ramar text 4. Visualisering av rumsliga data Tematiska kartor Kartogram Mätskalor Klassindelning 3

4 Visualisering av Rumsliga data. Typer av tematiska kartor skiljer sig beroende på om informationen, dvs. attributdata kopplas till: Punktobjekt Linjeobjekt Ytobjekt Visualisering av Rumsliga data. 1. Informationen är kopplad till punkter Punktkartor Punktkartor med proportionella symboler Isaritmkartor Punktkarta Varje punkt motsv. ett träd Punktkarta med proportionella symboler (de gröna cirklarna visar antalet anställda per industri i sydöstra Sverige) I ArcMap används graduated symbols Exempel på isaritmkartor Visualisering av rumsliga data 2. Informationen är knuten till linjer Flödeskartor Grunddata 4

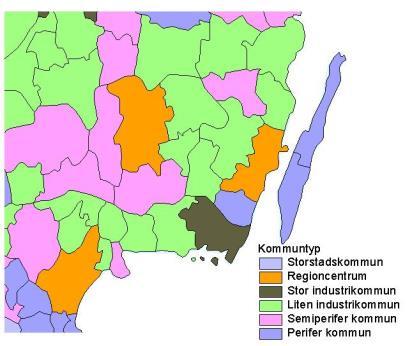

5 Exempel på flödeskarta linjerna är proportionella mot antalet personer som transporteras på färjor Visualisering av rumsliga data 3. Informationen är knuten till ytor Koropletkartor baserade på administrativa regioner baserade på rutnätsdata Speciella varianter koropletkartor med proportionella symboler Prickkartor I ArcMap används graduated symbols Koropletkarta - administrativa regioner Koropletkarta med rutnätsdata I ArcMap används graduated colors Regioner med proportionella symboler (kartan visar folkmängden per kommun) Prickkarta som visar antalet barn per nyckelkodsområde 5

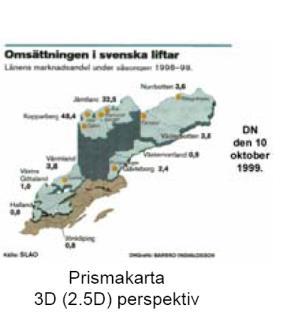

6 3D (Kallas ibland Prismakarta ) Diagramkarta vs. vanliga tematiska kartor Tematiska kartor Tematiska kartor kan bygga på statistik, mätdata från mätstationer, uppgifter ur databaser med ett koordinatanknutet innehåll m.m. Diagramkarta En diagramkarta är en tematisk karta som innehåller ett antal diagram. Det betyder att flera variabler kan visas samtidigt och data kan vara kopplade till såväl punkter som linjer eller ytor. Båda typerna fungerar på punkt, linje och yt-objekt Diagramkarta som visar antalet förvärvsarbetande per kommun fördelat på män och kvinnor Mätskalor Nominalskalan (t ex namn, vägtyp) Ordinalskalan (t ex rang, sorteringsordning) Intervallskalan (t ex grader) Kvotskalan ( t ex skattesats, antal invånare) Med hjälp av en kvotskala kan man jämföra egenskaper kvantitativt, dvs. beräkna kvoter Klassindelningsmetoder (i ArcMap) Natural breaks Quantile Equal interval Standard deviation Manual 6

7 Klassindelningsmetoder Lika intervall Kvantiler 5. Generalisering Antal personer med färdtjänsttillstånd Generalisering i boken! (6) Symbolisering Rätt symbol på rätt plats Position och symbolens orientering ges av kartan Storlek, textur (skraffering), ljushet (t.ex. gråskala) proportionell mot mätvärdet Symbolisering Figur i gamla versionen. Med i nya??? 7

8 Förenkling av geometrin Figur i gamla versionen. Finn ett fel Vilken metod är inte ett exempel på linjeförenkling? Kartografiska konventioner Beskrivning av algoritmer, finns att ladda ner från kurshemsidan (OBS, endast beskrivningen av Douglas- Peuckers algoritm, sid 4-6.) Välj färg(er) som är lämpliga för ändamålet Använd den tilläggsinformation som behövs och förtydligar kartans funktion Skalstock/skalangivelse är inte alltid nödvändig (t.ex. för en generell spårvagnskarta) Teckenförklaring/legend är alltid ofta nödvändig! Annan information som kan vara viktig: projektion, upphovsman etc. Skalangivelser Ritmanér, invanda mönster 8

9 Nedladdning av kartdata 9
