1 Riktlinjer för underhåll av stationer TR :

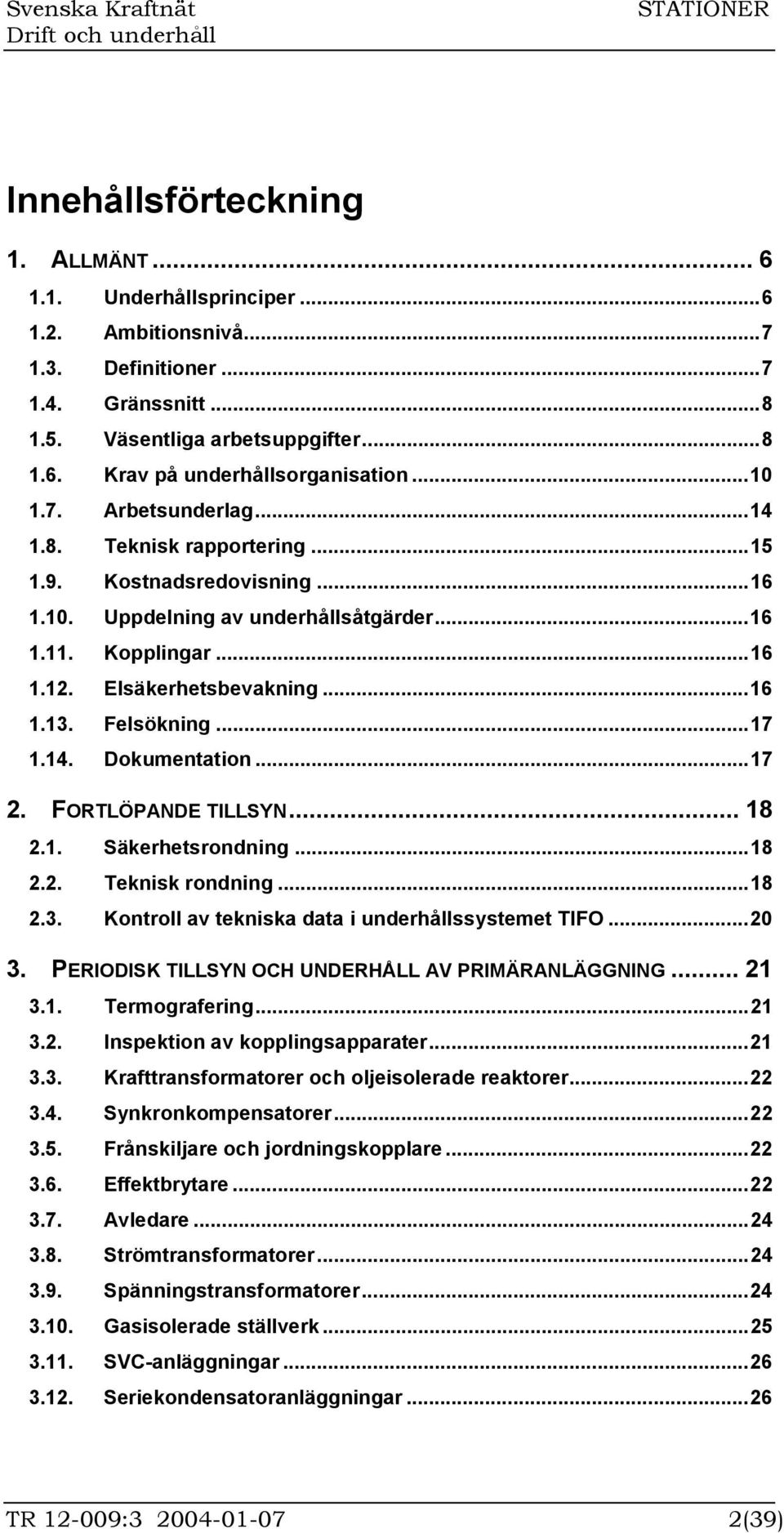

2 Innehållsförteckning 1. ALLMÄNT Underhållsprinciper Ambitionsnivå Definitioner Gränssnitt Väsentliga arbetsuppgifter Krav på underhållsorganisation Arbetsunderlag Teknisk rapportering Kostnadsredovisning Uppdelning av underhållsåtgärder Kopplingar Elsäkerhetsbevakning Felsökning Dokumentation FORTLÖPANDE TILLSYN Säkerhetsrondning Teknisk rondning Kontroll av tekniska data i underhållssystemet TIFO PERIODISK TILLSYN OCH UNDERHÅLL AV PRIMÄRANLÄGGNING Termografering Inspektion av kopplingsapparater Krafttransformatorer och oljeisolerade reaktorer Synkronkompensatorer Frånskiljare och jordningskopplare Effektbrytare Avledare Strömtransformatorer Spänningstransformatorer Gasisolerade ställverk SVC-anläggningar Seriekondensatoranläggningar...26 TR : (39)

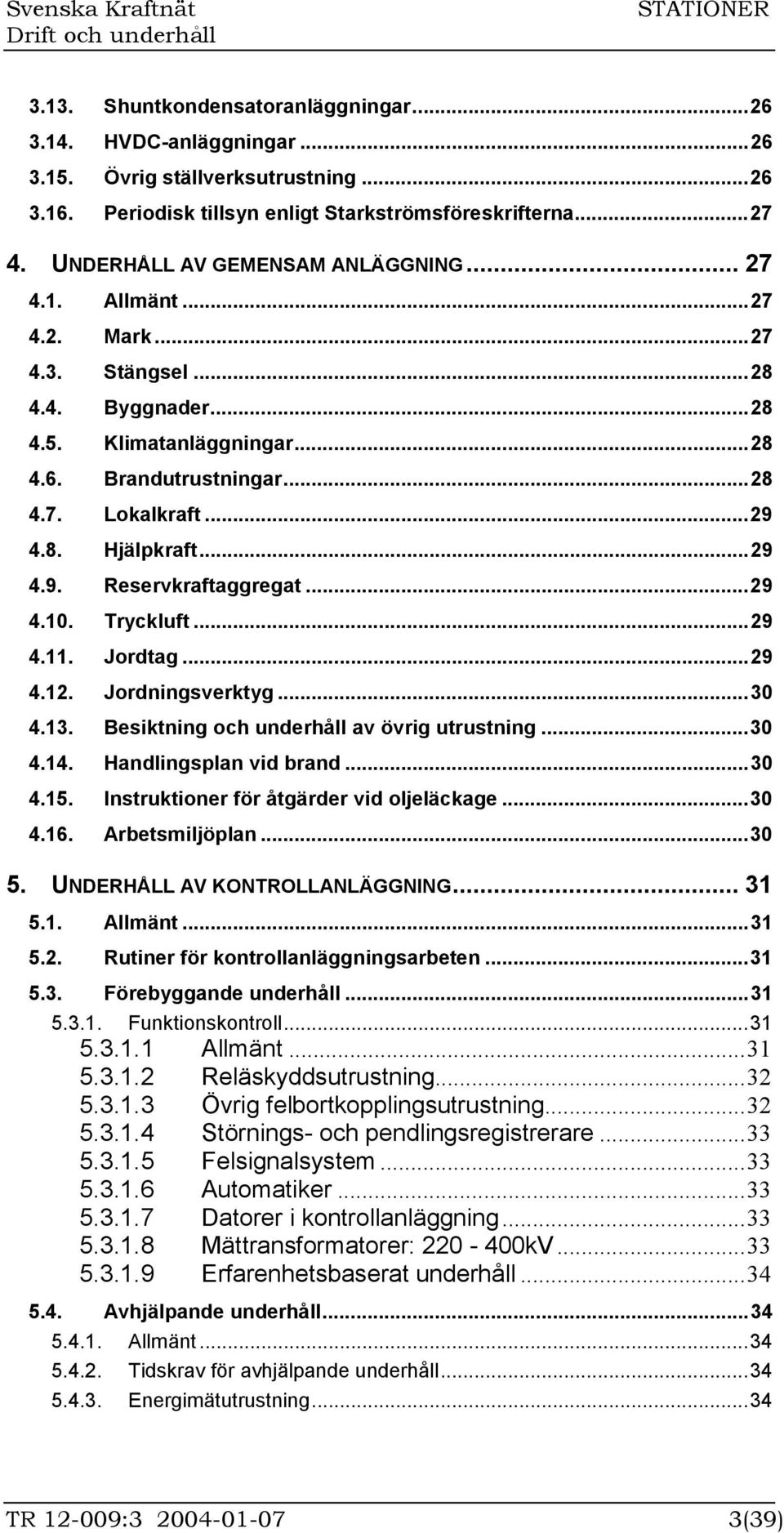

3 3.13. Shuntkondensatoranläggningar HVDC-anläggningar Övrig ställverksutrustning Periodisk tillsyn enligt Starkströmsföreskrifterna UNDERHÅLL AV GEMENSAM ANLÄGGNING Allmänt Mark Stängsel Byggnader Klimatanläggningar Brandutrustningar Lokalkraft Hjälpkraft Reservkraftaggregat Tryckluft Jordtag Jordningsverktyg Besiktning och underhåll av övrig utrustning Handlingsplan vid brand Instruktioner för åtgärder vid oljeläckage Arbetsmiljöplan UNDERHÅLL AV KONTROLLANLÄGGNING Allmänt Rutiner för kontrollanläggningsarbeten Förebyggande underhåll Funktionskontroll Allmänt Reläskyddsutrustning Övrig felbortkopplingsutrustning Störnings- och pendlingsregistrerare Felsignalsystem Automatiker Datorer i kontrollanläggning Mättransformatorer: kV Erfarenhetsbaserat underhåll Avhjälpande underhåll Allmänt Tidskrav för avhjälpande underhåll Energimätutrustning...34 TR : (39)

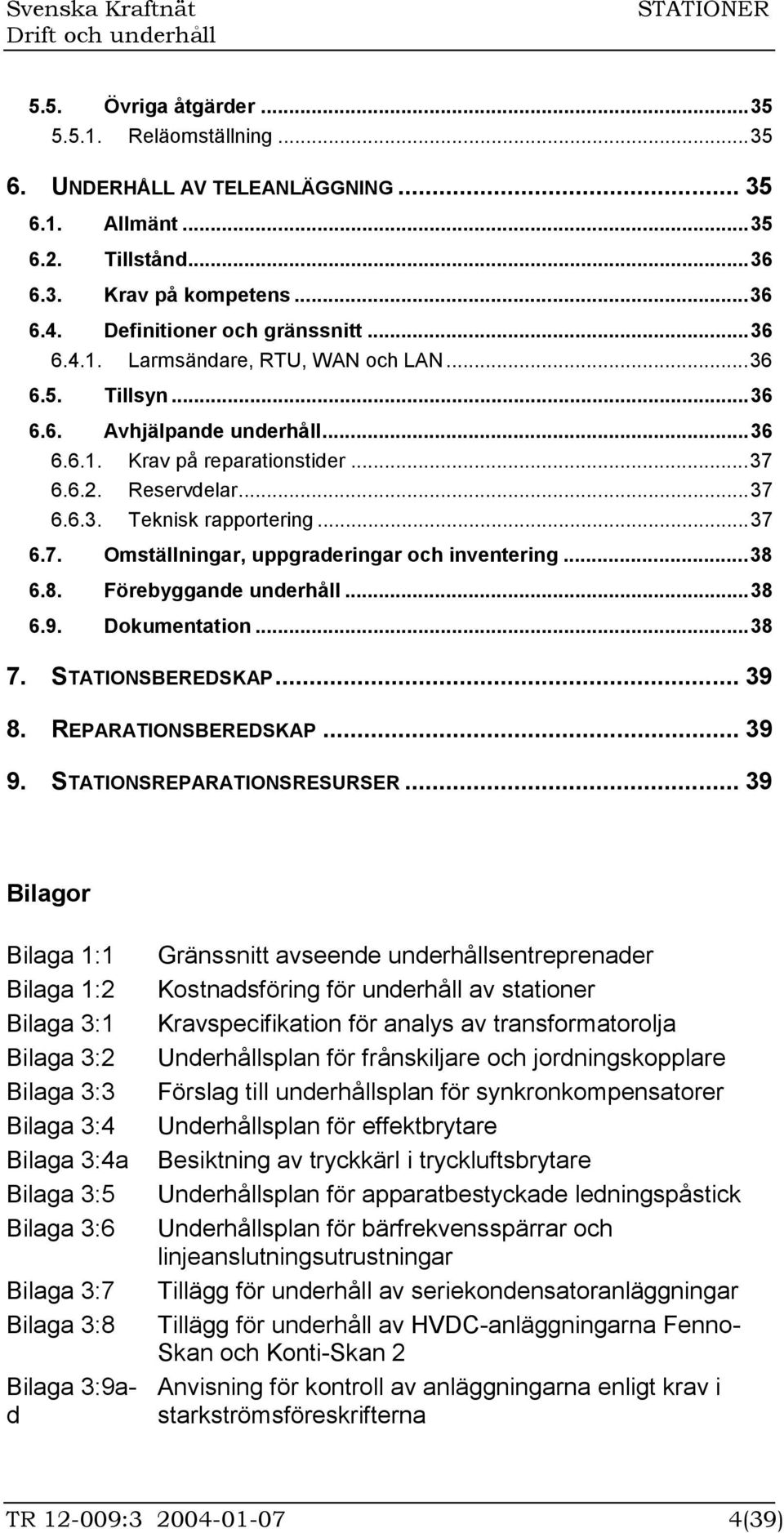

4 5.5. Övriga åtgärder Reläomställning UNDERHÅLL AV TELEANLÄGGNING Allmänt Tillstånd Krav på kompetens Definitioner och gränssnitt Larmsändare, RTU, WAN och LAN Tillsyn Avhjälpande underhåll Krav på reparationstider Reservdelar Teknisk rapportering Omställningar, uppgraderingar och inventering Förebyggande underhåll Dokumentation STATIONSBEREDSKAP REPARATIONSBEREDSKAP STATIONSREPARATIONSRESURSER Bilagor Bilaga 1:1 Bilaga 1:2 Bilaga 3:1 Bilaga 3:2 Bilaga 3:3 Bilaga 3:4 Bilaga 3:4a Bilaga 3:5 Bilaga 3:6 Bilaga 3:7 Bilaga 3:8 Bilaga 3:9ad Gränssnitt avseende underhållsentreprenader Kostnadsföring för underhåll av stationer Kravspecifikation för analys av transformatorolja Underhållsplan för frånskiljare och jordningskopplare Förslag till underhållsplan för synkronkompensatorer Underhållsplan för effektbrytare Besiktning av tryckkärl i tryckluftsbrytare Underhållsplan för apparatbestyckade ledningspåstick Underhållsplan för bärfrekvensspärrar och linjeanslutningsutrustningar Tillägg för underhåll av seriekondensatoranläggningar Tillägg för underhåll av HVDC-anläggningarna Fenno- Skan och Konti-Skan 2 Anvisning för kontroll av anläggningarna enligt krav i starkströmsföreskrifterna TR : (39)

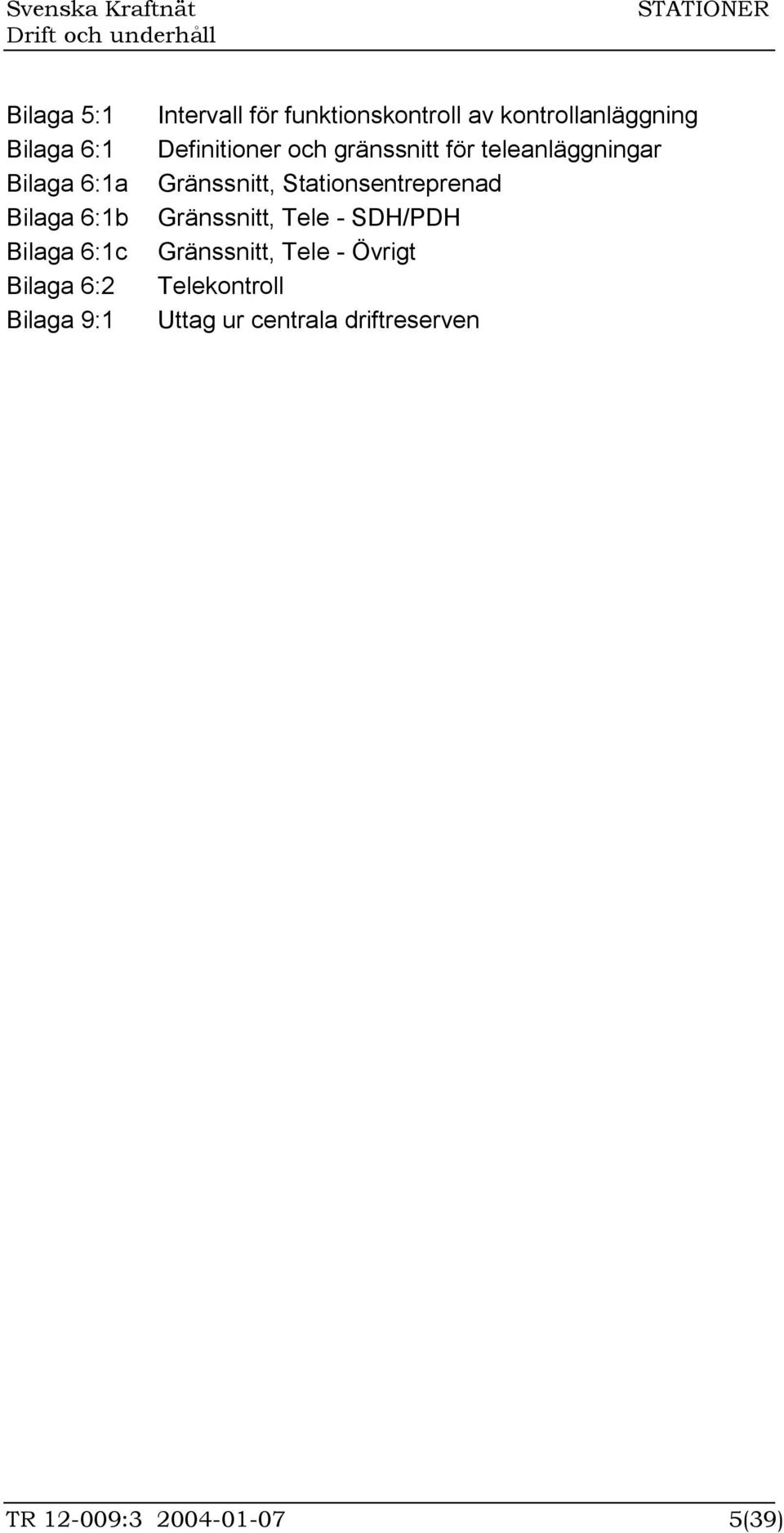

5 Bilaga 5:1 Bilaga 6:1 Bilaga 6:1a Bilaga 6:1b Bilaga 6:1c Bilaga 6:2 Bilaga 9:1 Intervall för funktionskontroll av kontrollanläggning Definitioner och gränssnitt för teleanläggningar Gränssnitt, Stationsentreprenad Gränssnitt, Tele - SDH/PDH Gränssnitt, Tele - Övrigt Telekontroll Uttag ur centrala driftreserven TR : (39)

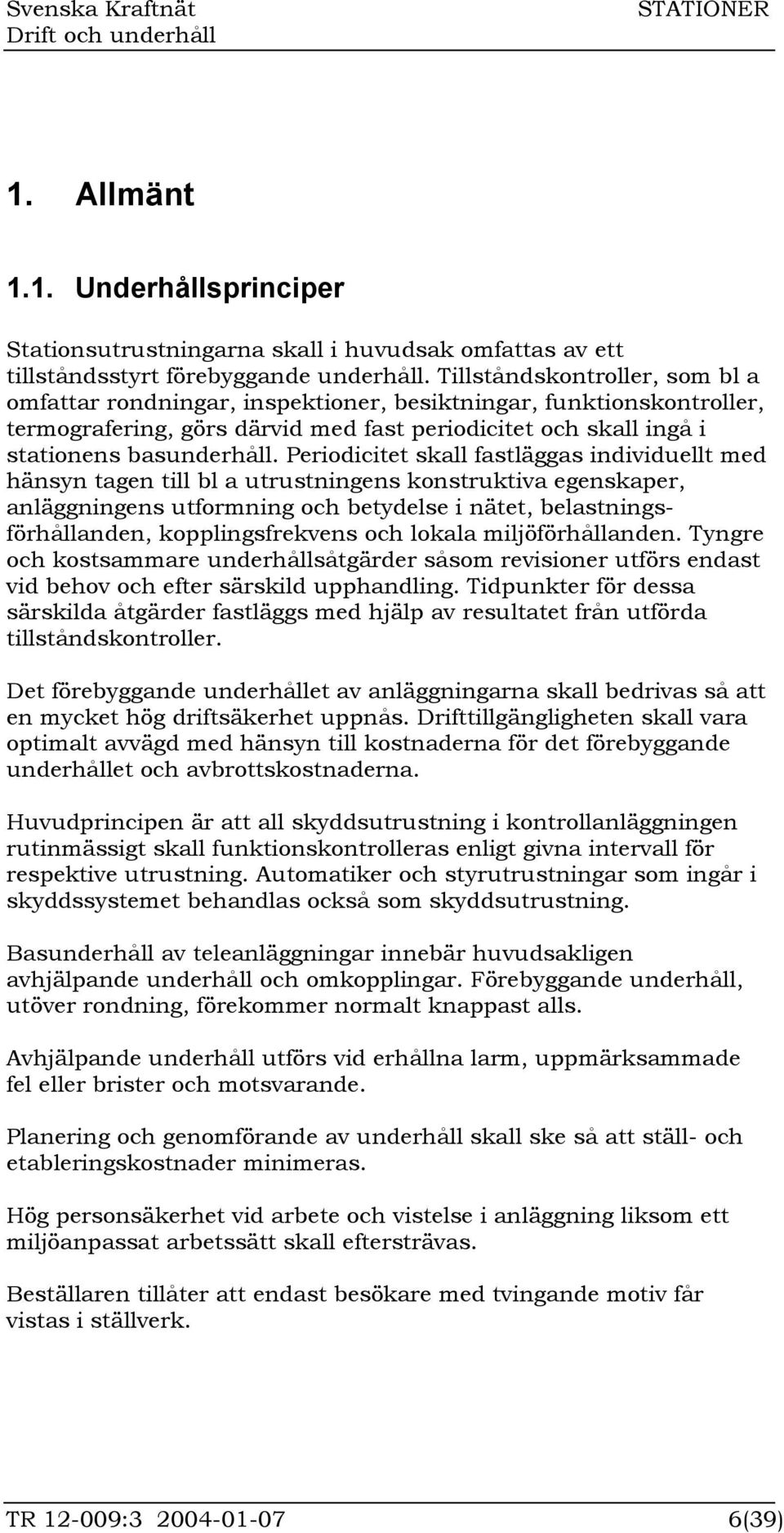

6 1. Allmänt 1.1. Underhållsprinciper Stationsutrustningarna skall i huvudsak omfattas av ett tillståndsstyrt förebyggande underhåll. Tillståndskontroller, som bl a omfattar rondningar, inspektioner, besiktningar, funktionskontroller, termografering, görs därvid med fast periodicitet och skall ingå i stationens basunderhåll. Periodicitet skall fastläggas individuellt med hänsyn tagen till bl a utrustningens konstruktiva egenskaper, anläggningens utformning och betydelse i nätet, belastningsförhållanden, kopplingsfrekvens och lokala miljöförhållanden. Tyngre och kostsammare underhållsåtgärder såsom revisioner utförs endast vid behov och efter särskild upphandling. Tidpunkter för dessa särskilda åtgärder fastläggs med hjälp av resultatet från utförda tillståndskontroller. Det förebyggande underhållet av anläggningarna skall bedrivas så att en mycket hög driftsäkerhet uppnås. Drifttillgängligheten skall vara optimalt avvägd med hänsyn till kostnaderna för det förebyggande underhållet och avbrottskostnaderna. Huvudprincipen är att all skyddsutrustning i kontrollanläggningen rutinmässigt skall funktionskontrolleras enligt givna intervall för respektive utrustning. Automatiker och styrutrustningar som ingår i skyddssystemet behandlas också som skyddsutrustning. Basunderhåll av teleanläggningar innebär huvudsakligen avhjälpande underhåll och omkopplingar. Förebyggande underhåll, utöver rondning, förekommer normalt knappast alls. Avhjälpande underhåll utförs vid erhållna larm, uppmärksammade fel eller brister och motsvarande. Planering och genomförande av underhåll skall ske så att ställ- och etableringskostnader minimeras. Hög personsäkerhet vid arbete och vistelse i anläggning liksom ett miljöanpassat arbetssätt skall eftersträvas. Beställaren tillåter att endast besökare med tvingande motiv får vistas i ställverk. TR : (39)

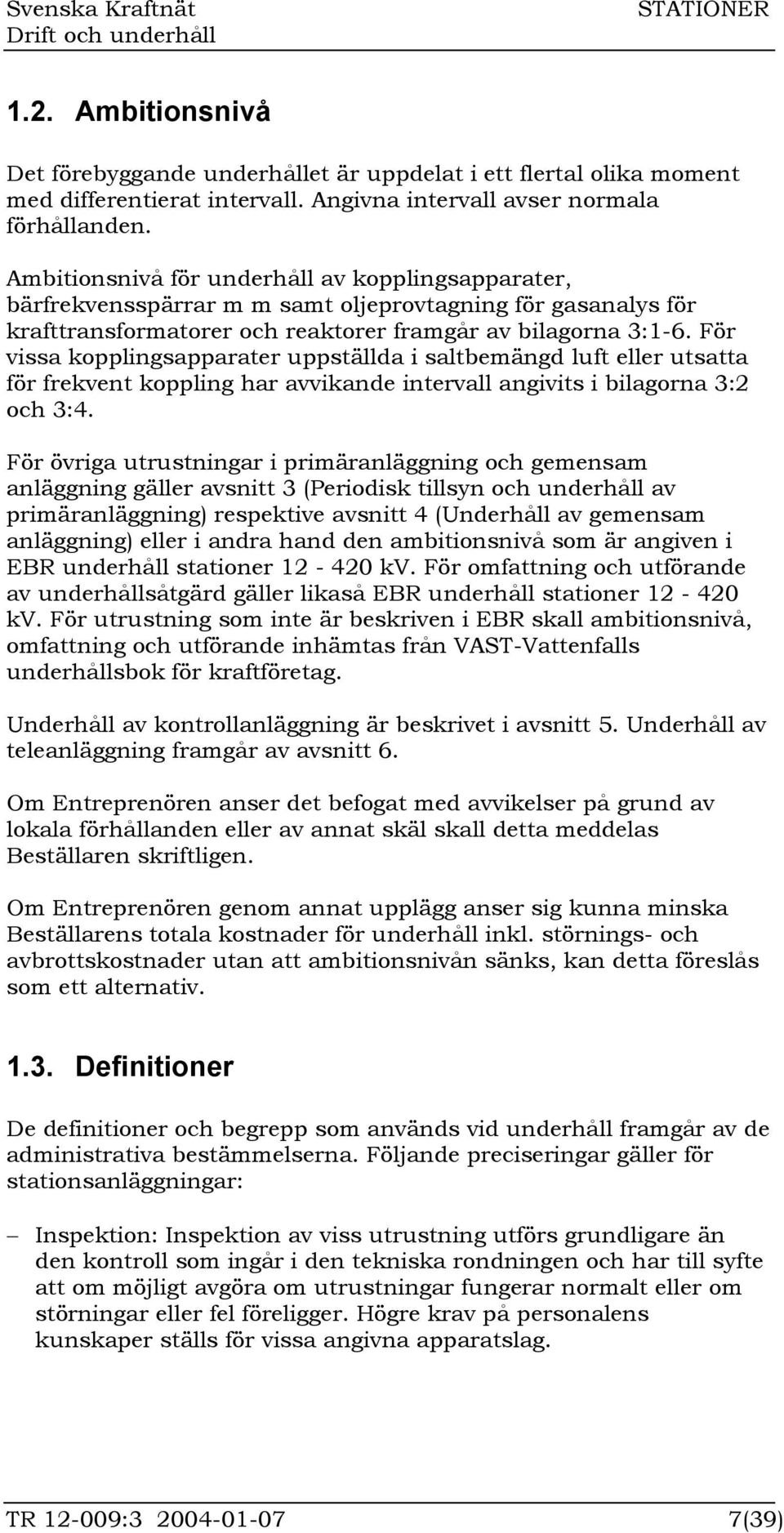

7 1.2. Ambitionsnivå Det förebyggande underhållet är uppdelat i ett flertal olika moment med differentierat intervall. Angivna intervall avser normala förhållanden. Ambitionsnivå för underhåll av kopplingsapparater, bärfrekvensspärrar m m samt oljeprovtagning för gasanalys för krafttransformatorer och reaktorer framgår av bilagorna 3:1-6. För vissa kopplingsapparater uppställda i saltbemängd luft eller utsatta för frekvent koppling har avvikande intervall angivits i bilagorna 3:2 och 3:4. För övriga utrustningar i primäranläggning och gemensam anläggning gäller avsnitt 3 (Periodisk tillsyn och underhåll av primäranläggning) respektive avsnitt 4 (Underhåll av gemensam anläggning) eller i andra hand den ambitionsnivå som är angiven i EBR underhåll stationer kv. För omfattning och utförande av underhållsåtgärd gäller likaså EBR underhåll stationer kv. För utrustning som inte är beskriven i EBR skall ambitionsnivå, omfattning och utförande inhämtas från VAST-Vattenfalls underhållsbok för kraftföretag. Underhåll av kontrollanläggning är beskrivet i avsnitt 5. Underhåll av teleanläggning framgår av avsnitt 6. Om Entreprenören anser det befogat med avvikelser på grund av lokala förhållanden eller av annat skäl skall detta meddelas Beställaren skriftligen. Om Entreprenören genom annat upplägg anser sig kunna minska Beställarens totala kostnader för underhåll inkl. störnings- och avbrottskostnader utan att ambitionsnivån sänks, kan detta föreslås som ett alternativ Definitioner De definitioner och begrepp som används vid underhåll framgår av de administrativa bestämmelserna. Följande preciseringar gäller för stationsanläggningar: Inspektion: Inspektion av viss utrustning utförs grundligare än den kontroll som ingår i den tekniska rondningen och har till syfte att om möjligt avgöra om utrustningar fungerar normalt eller om störningar eller fel föreligger. Högre krav på personalens kunskaper ställs för vissa angivna apparatslag. TR : (39)

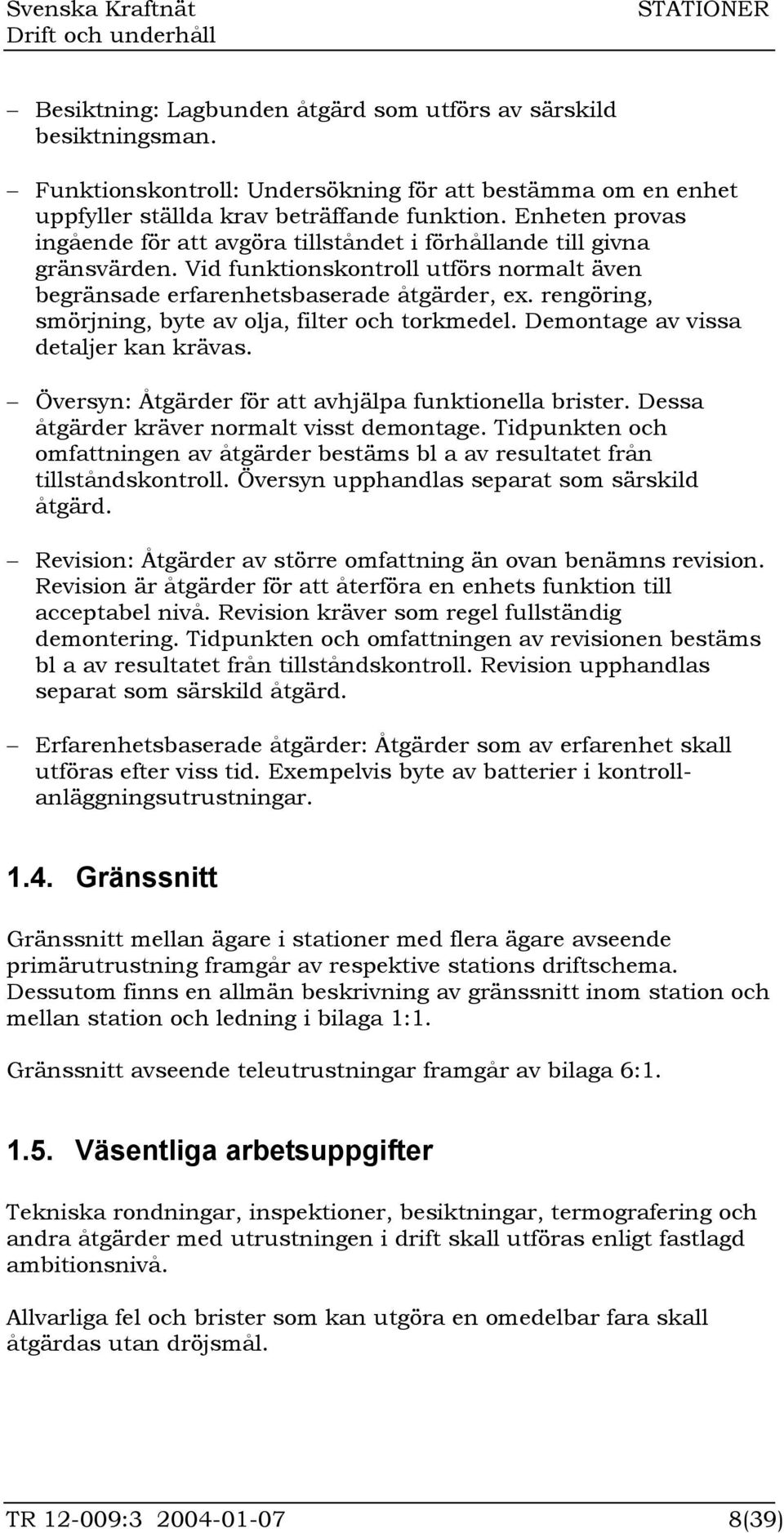

8 Besiktning: Lagbunden åtgärd som utförs av särskild besiktningsman. Funktionskontroll: Undersökning för att bestämma om en enhet uppfyller ställda krav beträffande funktion. Enheten provas ingående för att avgöra tillståndet i förhållande till givna gränsvärden. Vid funktionskontroll utförs normalt även begränsade erfarenhetsbaserade åtgärder, ex. rengöring, smörjning, byte av olja, filter och torkmedel. Demontage av vissa detaljer kan krävas. Översyn: Åtgärder för att avhjälpa funktionella brister. Dessa åtgärder kräver normalt visst demontage. Tidpunkten och omfattningen av åtgärder bestäms bl a av resultatet från tillståndskontroll. Översyn upphandlas separat som särskild åtgärd. Revision: Åtgärder av större omfattning än ovan benämns revision. Revision är åtgärder för att återföra en enhets funktion till acceptabel nivå. Revision kräver som regel fullständig demontering. Tidpunkten och omfattningen av revisionen bestäms bl a av resultatet från tillståndskontroll. Revision upphandlas separat som särskild åtgärd. Erfarenhetsbaserade åtgärder: Åtgärder som av erfarenhet skall utföras efter viss tid. Exempelvis byte av batterier i kontrollanläggningsutrustningar Gränssnitt Gränssnitt mellan ägare i stationer med flera ägare avseende primärutrustning framgår av respektive stations driftschema. Dessutom finns en allmän beskrivning av gränssnitt inom station och mellan station och ledning i bilaga 1:1. Gränssnitt avseende teleutrustningar framgår av bilaga 6: Väsentliga arbetsuppgifter Tekniska rondningar, inspektioner, besiktningar, termografering och andra åtgärder med utrustningen i drift skall utföras enligt fastlagd ambitionsnivå. Allvarliga fel och brister som kan utgöra en omedelbar fara skall åtgärdas utan dröjsmål. TR : (39)

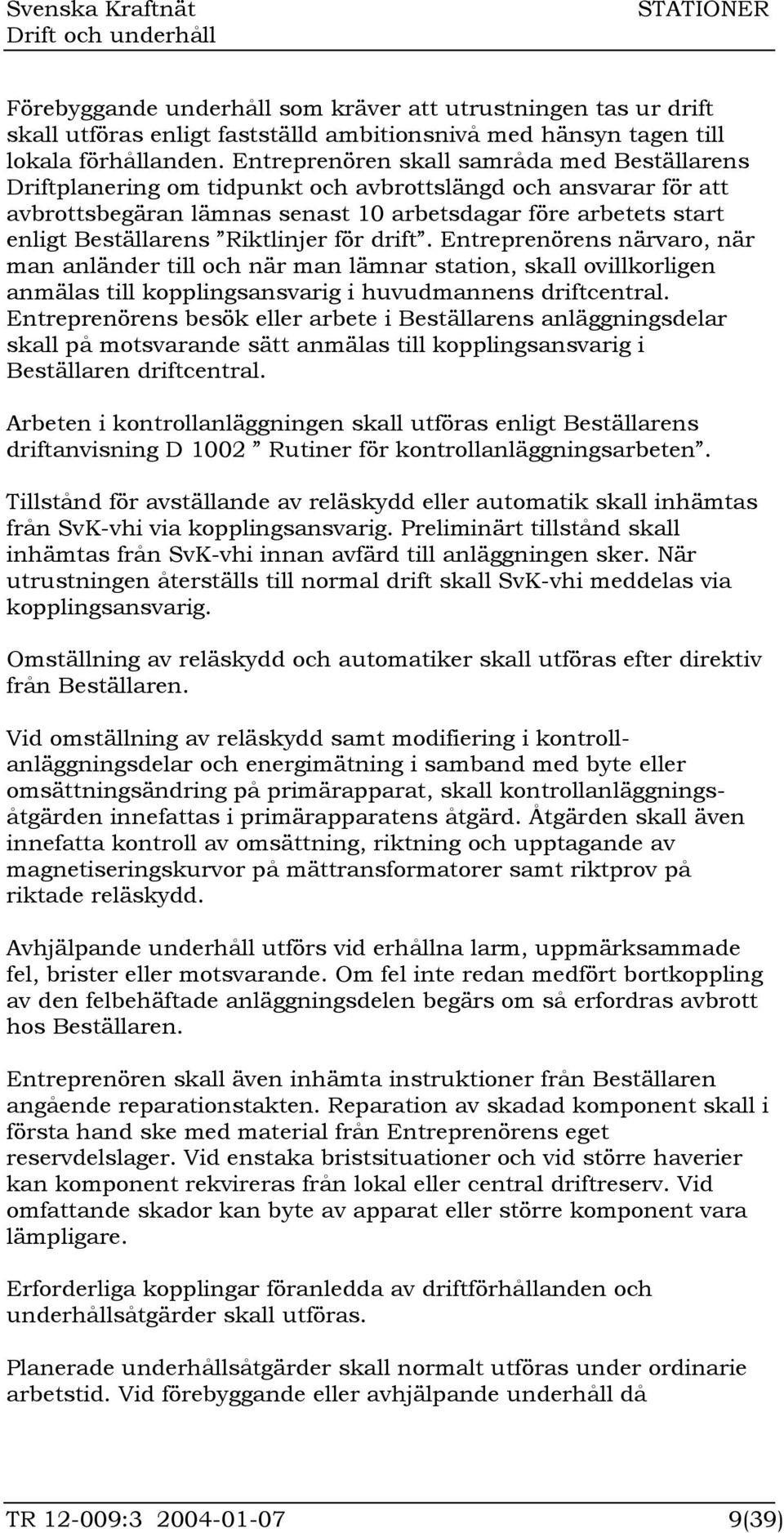

9 Förebyggande underhåll som kräver att utrustningen tas ur drift skall utföras enligt fastställd ambitionsnivå med hänsyn tagen till lokala förhållanden. Entreprenören skall samråda med Beställarens Driftplanering om tidpunkt och avbrottslängd och ansvarar för att avbrottsbegäran lämnas senast 10 arbetsdagar före arbetets start enligt Beställarens Riktlinjer för drift. Entreprenörens närvaro, när man anländer till och när man lämnar station, skall ovillkorligen anmälas till kopplingsansvarig i huvudmannens driftcentral. Entreprenörens besök eller arbete i Beställarens anläggningsdelar skall på motsvarande sätt anmälas till kopplingsansvarig i Beställaren driftcentral. Arbeten i kontrollanläggningen skall utföras enligt Beställarens driftanvisning D 1002 Rutiner för kontrollanläggningsarbeten. Tillstånd för avställande av reläskydd eller automatik skall inhämtas från SvK-vhi via kopplingsansvarig. Preliminärt tillstånd skall inhämtas från SvK-vhi innan avfärd till anläggningen sker. När utrustningen återställs till normal drift skall SvK-vhi meddelas via kopplingsansvarig. Omställning av reläskydd och automatiker skall utföras efter direktiv från Beställaren. Vid omställning av reläskydd samt modifiering i kontrollanläggningsdelar och energimätning i samband med byte eller omsättningsändring på primärapparat, skall kontrollanläggningsåtgärden innefattas i primärapparatens åtgärd. Åtgärden skall även innefatta kontroll av omsättning, riktning och upptagande av magnetiseringskurvor på mättransformatorer samt riktprov på riktade reläskydd. Avhjälpande underhåll utförs vid erhållna larm, uppmärksammade fel, brister eller motsvarande. Om fel inte redan medfört bortkoppling av den felbehäftade anläggningsdelen begärs om så erfordras avbrott hos Beställaren. Entreprenören skall även inhämta instruktioner från Beställaren angående reparationstakten. Reparation av skadad komponent skall i första hand ske med material från Entreprenörens eget reservdelslager. Vid enstaka bristsituationer och vid större haverier kan komponent rekvireras från lokal eller central driftreserv. Vid omfattande skador kan byte av apparat eller större komponent vara lämpligare. Erforderliga kopplingar föranledda av driftförhållanden och underhållsåtgärder skall utföras. Planerade underhållsåtgärder skall normalt utföras under ordinarie arbetstid. Vid förebyggande eller avhjälpande underhåll då TR : (39)

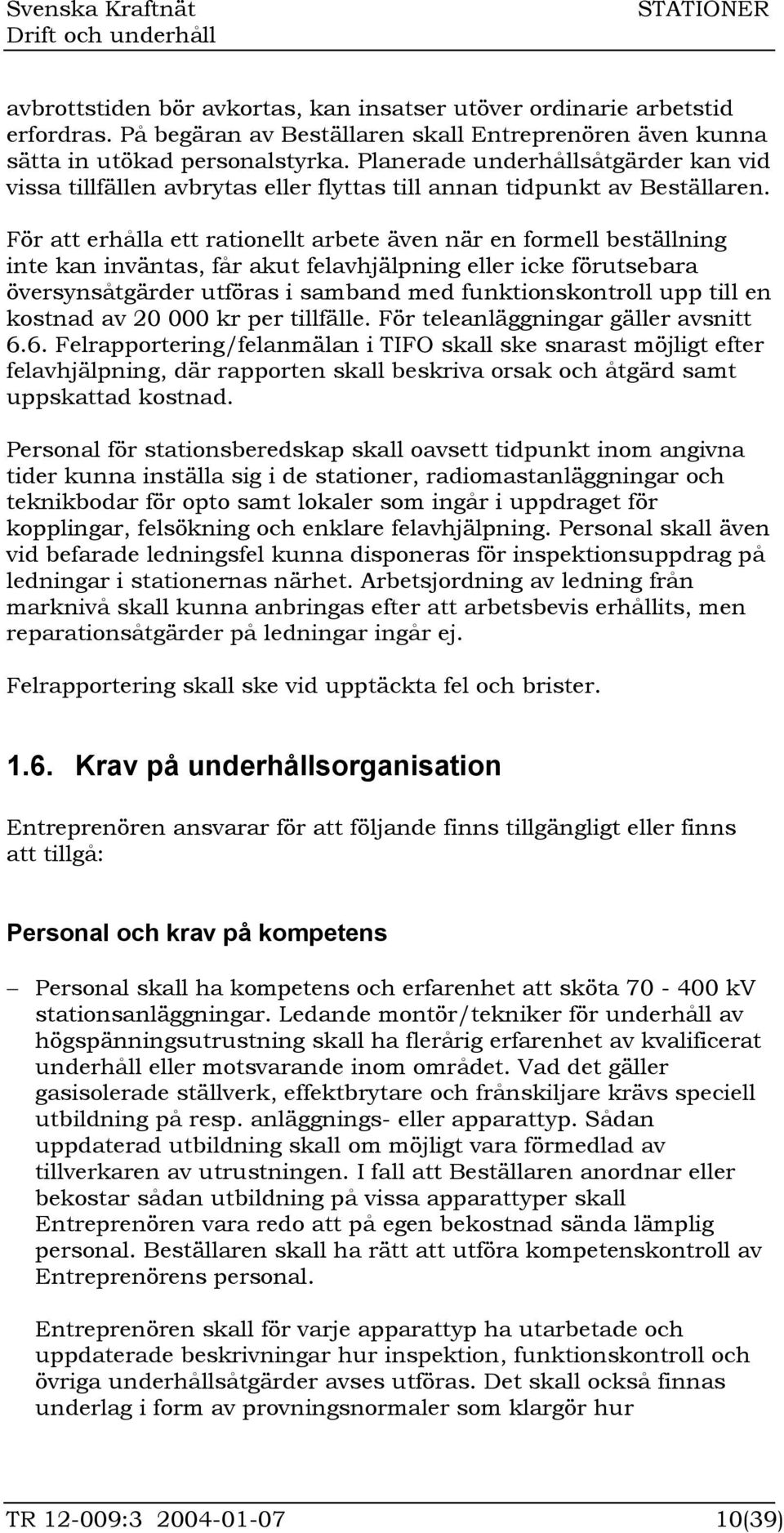

10 avbrottstiden bör avkortas, kan insatser utöver ordinarie arbetstid erfordras. På begäran av Beställaren skall Entreprenören även kunna sätta in utökad personalstyrka. Planerade underhållsåtgärder kan vid vissa tillfällen avbrytas eller flyttas till annan tidpunkt av Beställaren. För att erhålla ett rationellt arbete även när en formell beställning inte kan inväntas, får akut felavhjälpning eller icke förutsebara översynsåtgärder utföras i samband med funktionskontroll upp till en kostnad av kr per tillfälle. För teleanläggningar gäller avsnitt 6.6. Felrapportering/felanmälan i TIFO skall ske snarast möjligt efter felavhjälpning, där rapporten skall beskriva orsak och åtgärd samt uppskattad kostnad. Personal för stationsberedskap skall oavsett tidpunkt inom angivna tider kunna inställa sig i de stationer, radiomastanläggningar och teknikbodar för opto samt lokaler som ingår i uppdraget för kopplingar, felsökning och enklare felavhjälpning. Personal skall även vid befarade ledningsfel kunna disponeras för inspektionsuppdrag på ledningar i stationernas närhet. Arbetsjordning av ledning från marknivå skall kunna anbringas efter att arbetsbevis erhållits, men reparationsåtgärder på ledningar ingår ej. Felrapportering skall ske vid upptäckta fel och brister Krav på underhållsorganisation Entreprenören ansvarar för att följande finns tillgängligt eller finns att tillgå: Personal och krav på kompetens Personal skall ha kompetens och erfarenhet att sköta kv stationsanläggningar. Ledande montör/tekniker för underhåll av högspänningsutrustning skall ha flerårig erfarenhet av kvalificerat underhåll eller motsvarande inom området. Vad det gäller gasisolerade ställverk, effektbrytare och frånskiljare krävs speciell utbildning på resp. anläggnings- eller apparattyp. Sådan uppdaterad utbildning skall om möjligt vara förmedlad av tillverkaren av utrustningen. I fall att Beställaren anordnar eller bekostar sådan utbildning på vissa apparattyper skall Entreprenören vara redo att på egen bekostnad sända lämplig personal. Beställaren skall ha rätt att utföra kompetenskontroll av Entreprenörens personal. Entreprenören skall för varje apparattyp ha utarbetade och uppdaterade beskrivningar hur inspektion, funktionskontroll och övriga underhållsåtgärder avses utföras. Det skall också finnas underlag i form av provningsnormaler som klargör hur TR : (39)

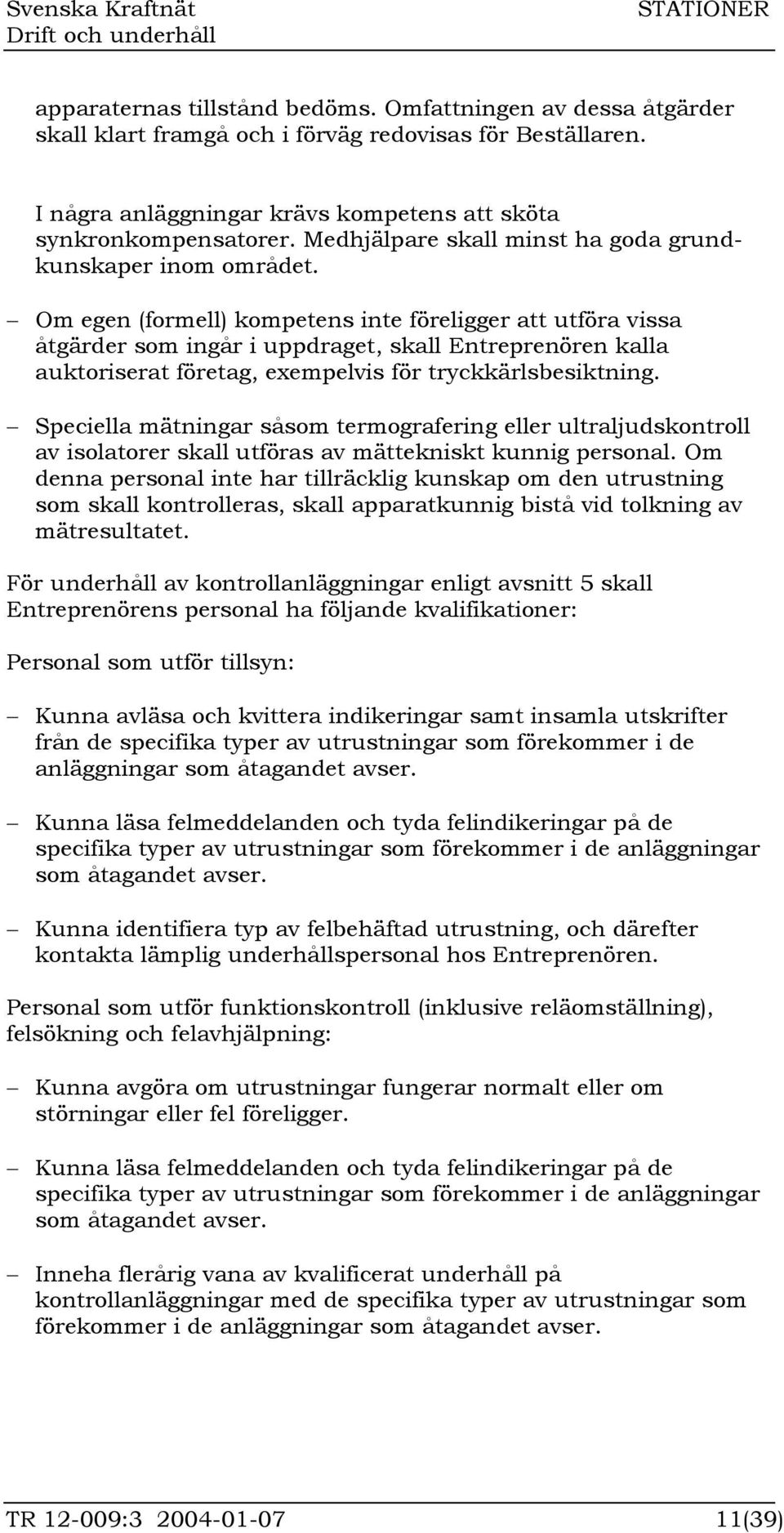

11 apparaternas tillstånd bedöms. Omfattningen av dessa åtgärder skall klart framgå och i förväg redovisas för Beställaren. I några anläggningar krävs kompetens att sköta synkronkompensatorer. Medhjälpare skall minst ha goda grundkunskaper inom området. Om egen (formell) kompetens inte föreligger att utföra vissa åtgärder som ingår i uppdraget, skall Entreprenören kalla auktoriserat företag, exempelvis för tryckkärlsbesiktning. Speciella mätningar såsom termografering eller ultraljudskontroll av isolatorer skall utföras av mättekniskt kunnig personal. Om denna personal inte har tillräcklig kunskap om den utrustning som skall kontrolleras, skall apparatkunnig bistå vid tolkning av mätresultatet. För underhåll av kontrollanläggningar enligt avsnitt 5 skall Entreprenörens personal ha följande kvalifikationer: Personal som utför tillsyn: Kunna avläsa och kvittera indikeringar samt insamla utskrifter från de specifika typer av utrustningar som förekommer i de anläggningar som åtagandet avser. Kunna läsa felmeddelanden och tyda felindikeringar på de specifika typer av utrustningar som förekommer i de anläggningar som åtagandet avser. Kunna identifiera typ av felbehäftad utrustning, och därefter kontakta lämplig underhållspersonal hos Entreprenören. Personal som utför funktionskontroll (inklusive reläomställning), felsökning och felavhjälpning: Kunna avgöra om utrustningar fungerar normalt eller om störningar eller fel föreligger. Kunna läsa felmeddelanden och tyda felindikeringar på de specifika typer av utrustningar som förekommer i de anläggningar som åtagandet avser. Inneha flerårig vana av kvalificerat underhåll på kontrollanläggningar med de specifika typer av utrustningar som förekommer i de anläggningar som åtagandet avser. TR : (39)

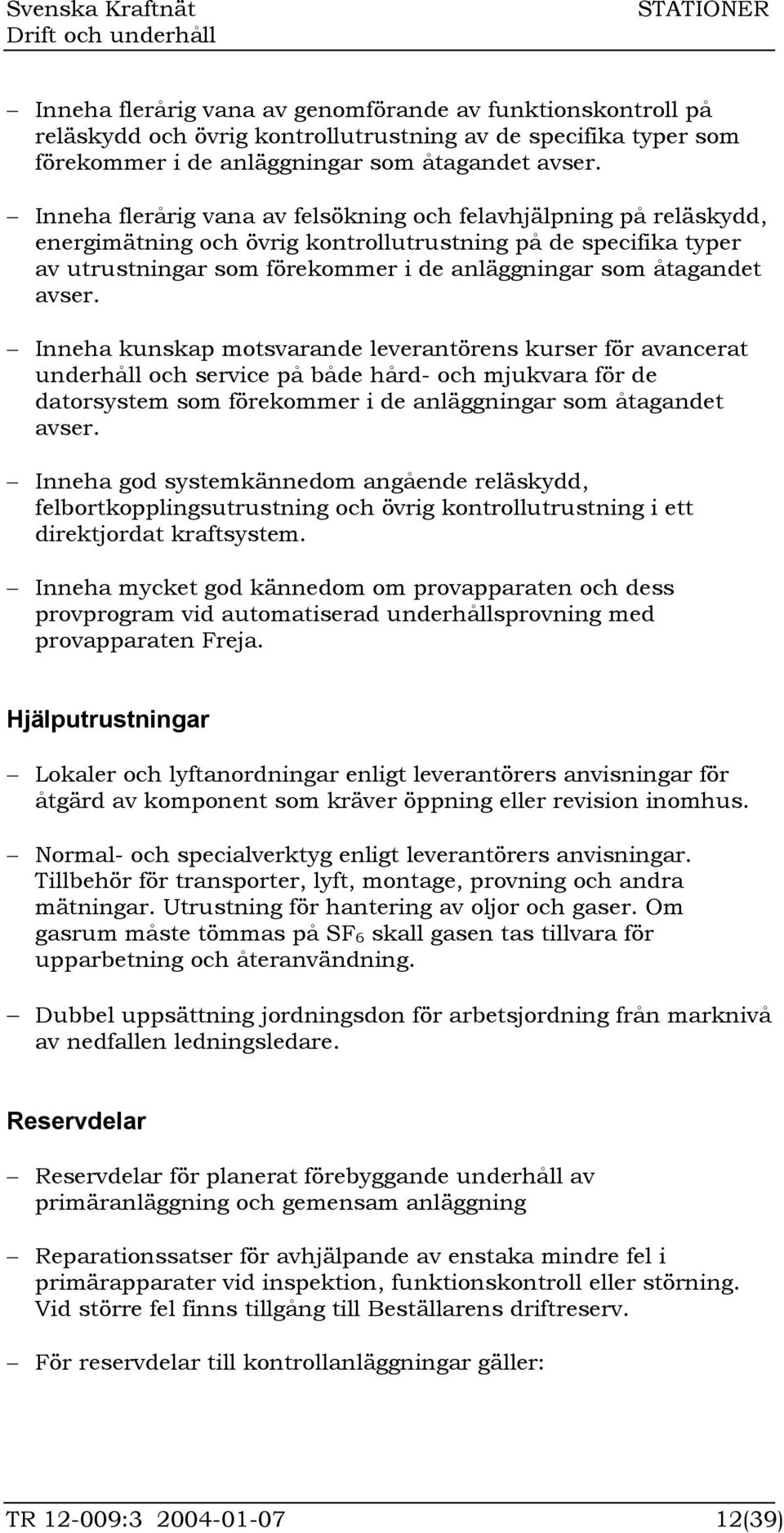

12 Inneha flerårig vana av genomförande av funktionskontroll på reläskydd och övrig kontrollutrustning av de specifika typer som förekommer i de anläggningar som åtagandet avser. Inneha flerårig vana av felsökning och felavhjälpning på reläskydd, energimätning och övrig kontrollutrustning på de specifika typer av utrustningar som förekommer i de anläggningar som åtagandet avser. Inneha kunskap motsvarande leverantörens kurser för avancerat underhåll och service på både hård- och mjukvara för de datorsystem som förekommer i de anläggningar som åtagandet avser. Inneha god systemkännedom angående reläskydd, felbortkopplingsutrustning och övrig kontrollutrustning i ett direktjordat kraftsystem. Inneha mycket god kännedom om provapparaten och dess provprogram vid automatiserad underhållsprovning med provapparaten Freja. Hjälputrustningar Lokaler och lyftanordningar enligt leverantörers anvisningar för åtgärd av komponent som kräver öppning eller revision inomhus. Normal- och specialverktyg enligt leverantörers anvisningar. Tillbehör för transporter, lyft, montage, provning och andra mätningar. Utrustning för hantering av oljor och gaser. Om gasrum måste tömmas på SF 6 skall gasen tas tillvara för upparbetning och återanvändning. Dubbel uppsättning jordningsdon för arbetsjordning från marknivå av nedfallen ledningsledare. Reservdelar Reservdelar för planerat förebyggande underhåll av primäranläggning och gemensam anläggning Reparationssatser för avhjälpande av enstaka mindre fel i primärapparater vid inspektion, funktionskontroll eller störning. Vid större fel finns tillgång till Beställarens driftreserv. För reservdelar till kontrollanläggningar gäller: TR : (39)

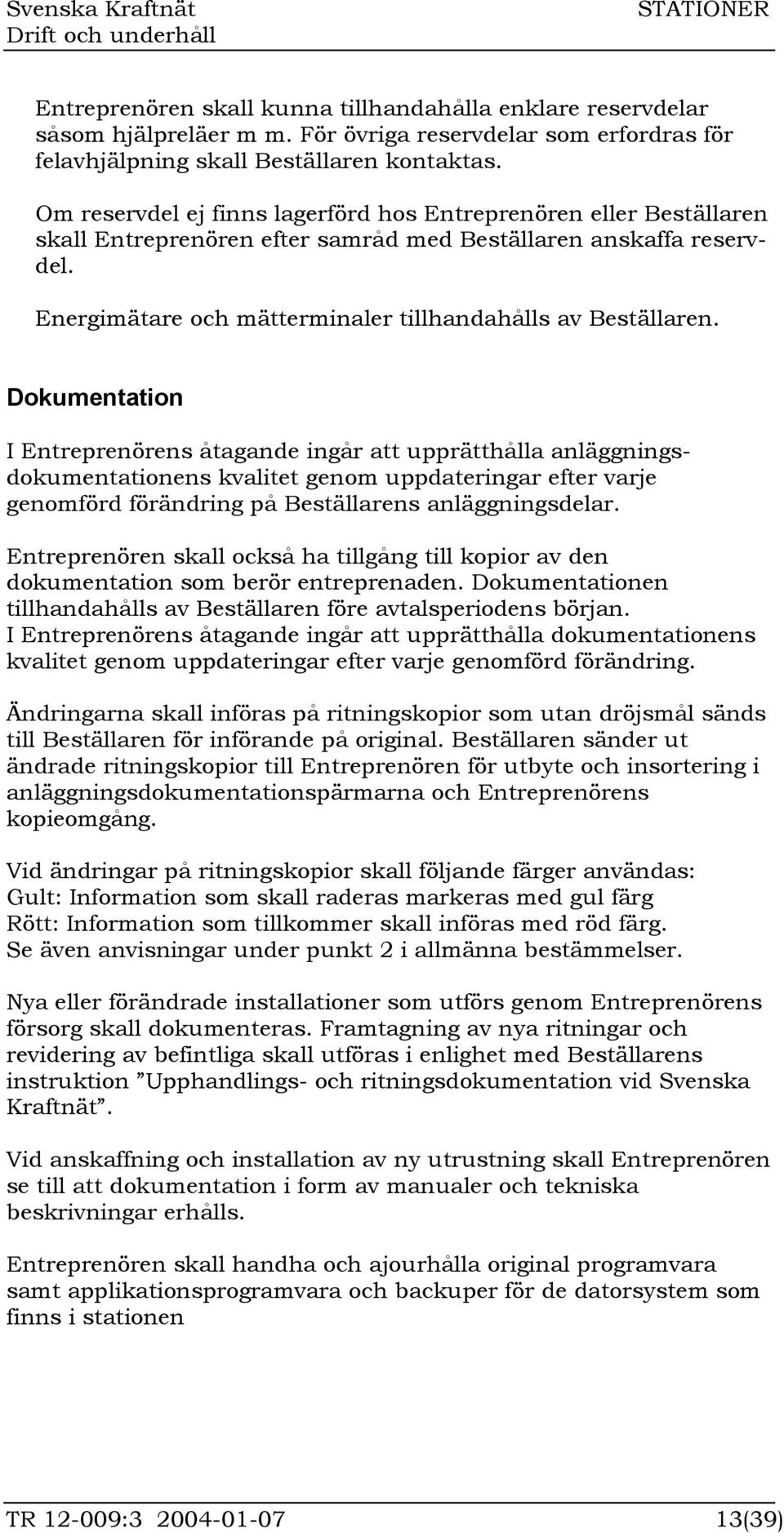

13 Entreprenören skall kunna tillhandahålla enklare reservdelar såsom hjälpreläer m m. För övriga reservdelar som erfordras för felavhjälpning skall Beställaren kontaktas. Om reservdel ej finns lagerförd hos Entreprenören eller Beställaren skall Entreprenören efter samråd med Beställaren anskaffa reservdel. Energimätare och mätterminaler tillhandahålls av Beställaren. Dokumentation I Entreprenörens åtagande ingår att upprätthålla anläggningsdokumentationens kvalitet genom uppdateringar efter varje genomförd förändring på Beställarens anläggningsdelar. Entreprenören skall också ha tillgång till kopior av den dokumentation som berör entreprenaden. Dokumentationen tillhandahålls av Beställaren före avtalsperiodens början. I Entreprenörens åtagande ingår att upprätthålla dokumentationens kvalitet genom uppdateringar efter varje genomförd förändring. Ändringarna skall införas på ritningskopior som utan dröjsmål sänds till Beställaren för införande på original. Beställaren sänder ut ändrade ritningskopior till Entreprenören för utbyte och insortering i anläggningsdokumentationspärmarna och Entreprenörens kopieomgång. Vid ändringar på ritningskopior skall följande färger användas: Gult: Information som skall raderas markeras med gul färg Rött: Information som tillkommer skall införas med röd färg. Se även anvisningar under punkt 2 i allmänna bestämmelser. Nya eller förändrade installationer som utförs genom Entreprenörens försorg skall dokumenteras. Framtagning av nya ritningar och revidering av befintliga skall utföras i enlighet med Beställarens instruktion Upphandlings- och ritningsdokumentation vid Svenska Kraftnät. Vid anskaffning och installation av ny utrustning skall Entreprenören se till att dokumentation i form av manualer och tekniska beskrivningar erhålls. Entreprenören skall handha och ajourhålla original programvara samt applikationsprogramvara och backuper för de datorsystem som finns i stationen TR : (39)

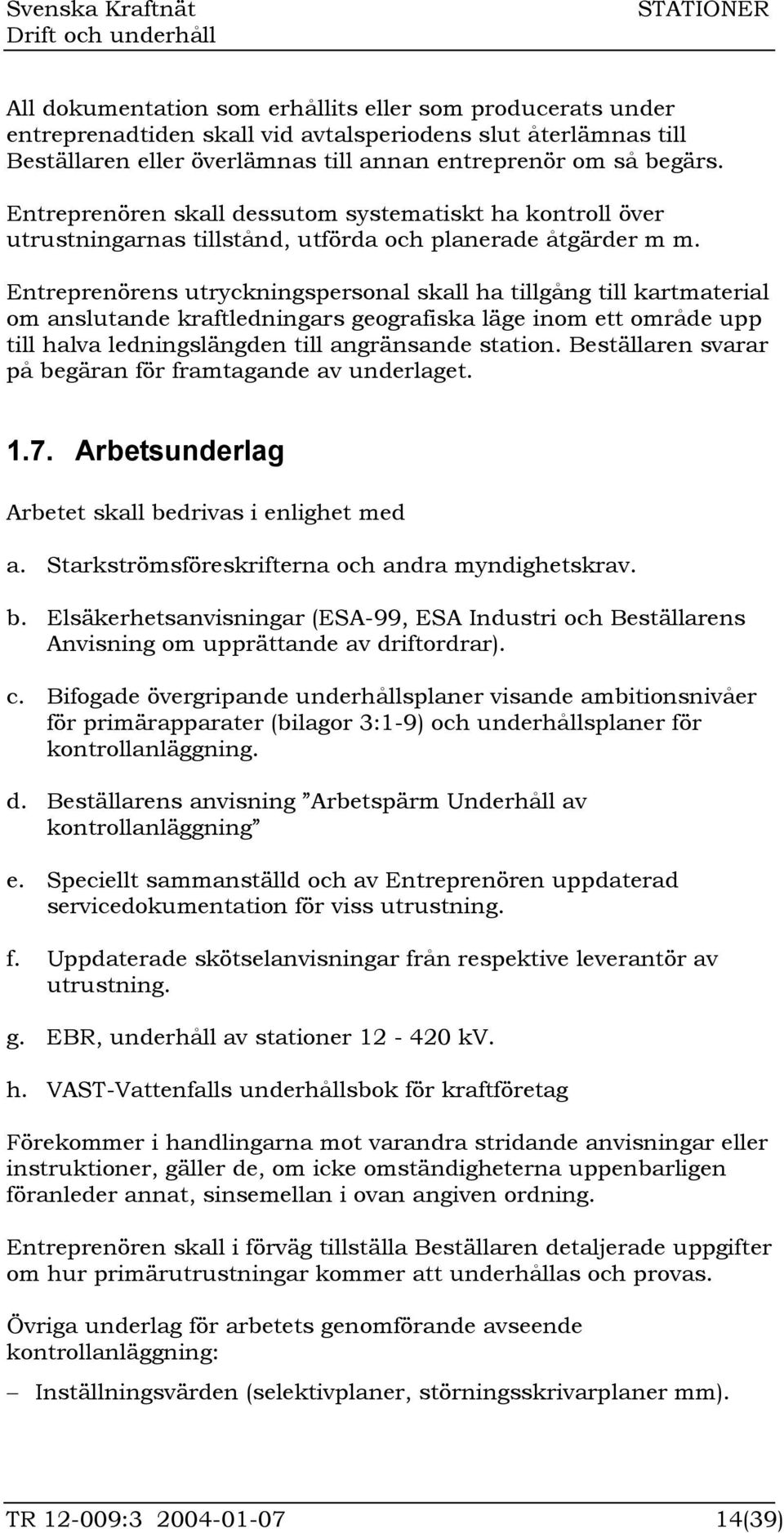

14 All dokumentation som erhållits eller som producerats under entreprenadtiden skall vid avtalsperiodens slut återlämnas till Beställaren eller överlämnas till annan entreprenör om så begärs. Entreprenören skall dessutom systematiskt ha kontroll över utrustningarnas tillstånd, utförda och planerade åtgärder m m. Entreprenörens utryckningspersonal skall ha tillgång till kartmaterial om anslutande kraftledningars geografiska läge inom ett område upp till halva ledningslängden till angränsande station. Beställaren svarar på begäran för framtagande av underlaget Arbetsunderlag Arbetet skall bedrivas i enlighet med a. Starkströmsföreskrifterna och andra myndighetskrav. b. Elsäkerhetsanvisningar (ESA-99, ESA Industri och Beställarens Anvisning om upprättande av driftordrar). c. Bifogade övergripande underhållsplaner visande ambitionsnivåer för primärapparater (bilagor 3:1-9) och underhållsplaner för kontrollanläggning. d. Beställarens anvisning Arbetspärm Underhåll av kontrollanläggning e. Speciellt sammanställd och av Entreprenören uppdaterad servicedokumentation för viss utrustning. f. Uppdaterade skötselanvisningar från respektive leverantör av utrustning. g. EBR, underhåll av stationer kv. h. VAST-Vattenfalls underhållsbok för kraftföretag Förekommer i handlingarna mot varandra stridande anvisningar eller instruktioner, gäller de, om icke omständigheterna uppenbarligen föranleder annat, sinsemellan i ovan angiven ordning. Entreprenören skall i förväg tillställa Beställaren detaljerade uppgifter om hur primärutrustningar kommer att underhållas och provas. Övriga underlag för arbetets genomförande avseende kontrollanläggning: Inställningsvärden (selektivplaner, störningsskrivarplaner mm). TR : (39)

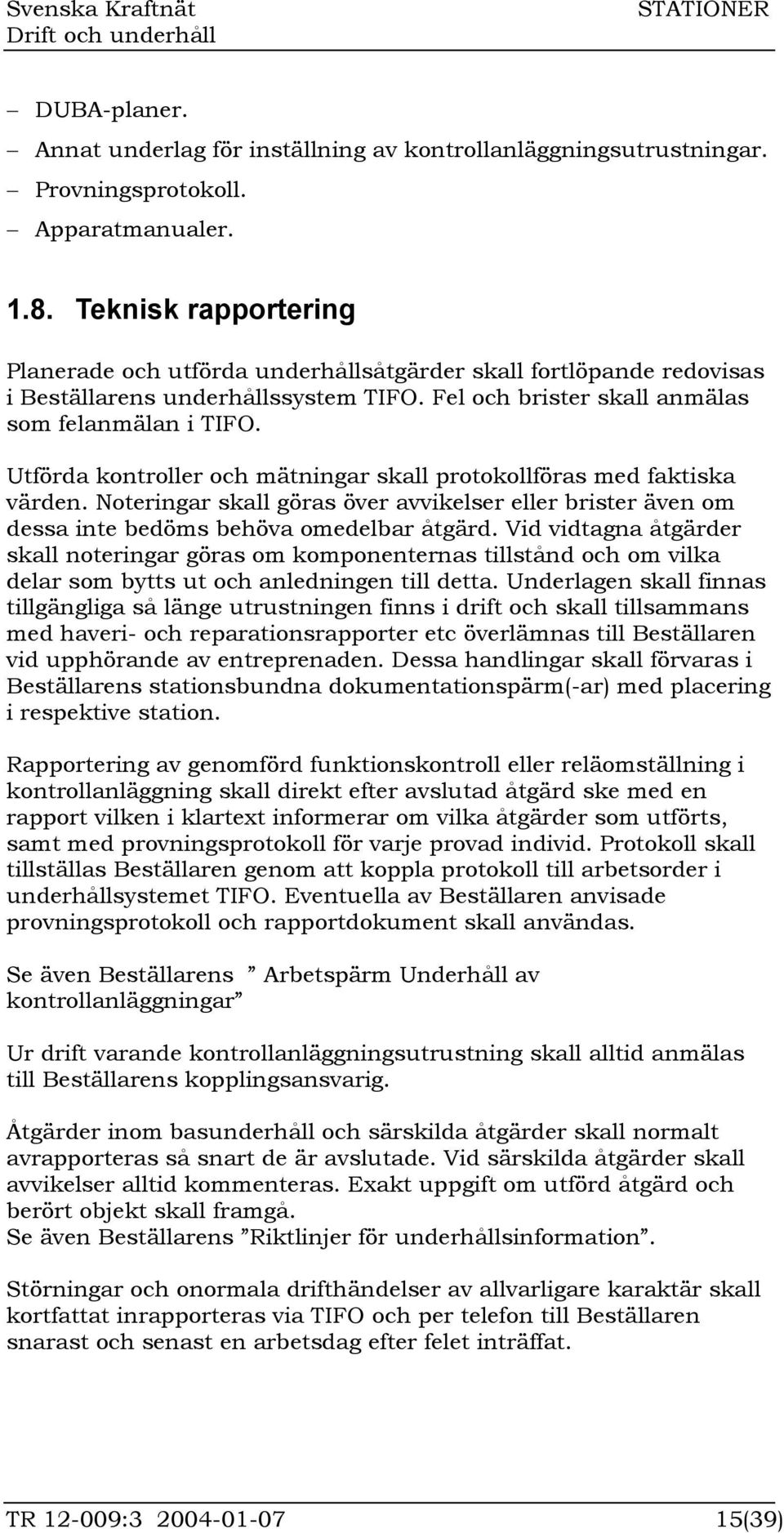

15 DUBA-planer. Annat underlag för inställning av kontrollanläggningsutrustningar. Provningsprotokoll. Apparatmanualer Teknisk rapportering Planerade och utförda underhållsåtgärder skall fortlöpande redovisas i Beställarens underhållssystem TIFO. Fel och brister skall anmälas som felanmälan i TIFO. Utförda kontroller och mätningar skall protokollföras med faktiska värden. Noteringar skall göras över avvikelser eller brister även om dessa inte bedöms behöva omedelbar åtgärd. Vid vidtagna åtgärder skall noteringar göras om komponenternas tillstånd och om vilka delar som bytts ut och anledningen till detta. Underlagen skall finnas tillgängliga så länge utrustningen finns i drift och skall tillsammans med haveri- och reparationsrapporter etc överlämnas till Beställaren vid upphörande av entreprenaden. Dessa handlingar skall förvaras i Beställarens stationsbundna dokumentationspärm(-ar) med placering i respektive station. Rapportering av genomförd funktionskontroll eller reläomställning i kontrollanläggning skall direkt efter avslutad åtgärd ske med en rapport vilken i klartext informerar om vilka åtgärder som utförts, samt med provningsprotokoll för varje provad individ. Protokoll skall tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållsystemet TIFO. Eventuella av Beställaren anvisade provningsprotokoll och rapportdokument skall användas. Se även Beställarens Arbetspärm Underhåll av kontrollanläggningar Ur drift varande kontrollanläggningsutrustning skall alltid anmälas till Beställarens kopplingsansvarig. Åtgärder inom basunderhåll och särskilda åtgärder skall normalt avrapporteras så snart de är avslutade. Vid särskilda åtgärder skall avvikelser alltid kommenteras. Exakt uppgift om utförd åtgärd och berört objekt skall framgå. Se även Beställarens Riktlinjer för underhållsinformation. Störningar och onormala drifthändelser av allvarligare karaktär skall kortfattat inrapporteras via TIFO och per telefon till Beställaren snarast och senast en arbetsdag efter felet inträffat. TR : (39)

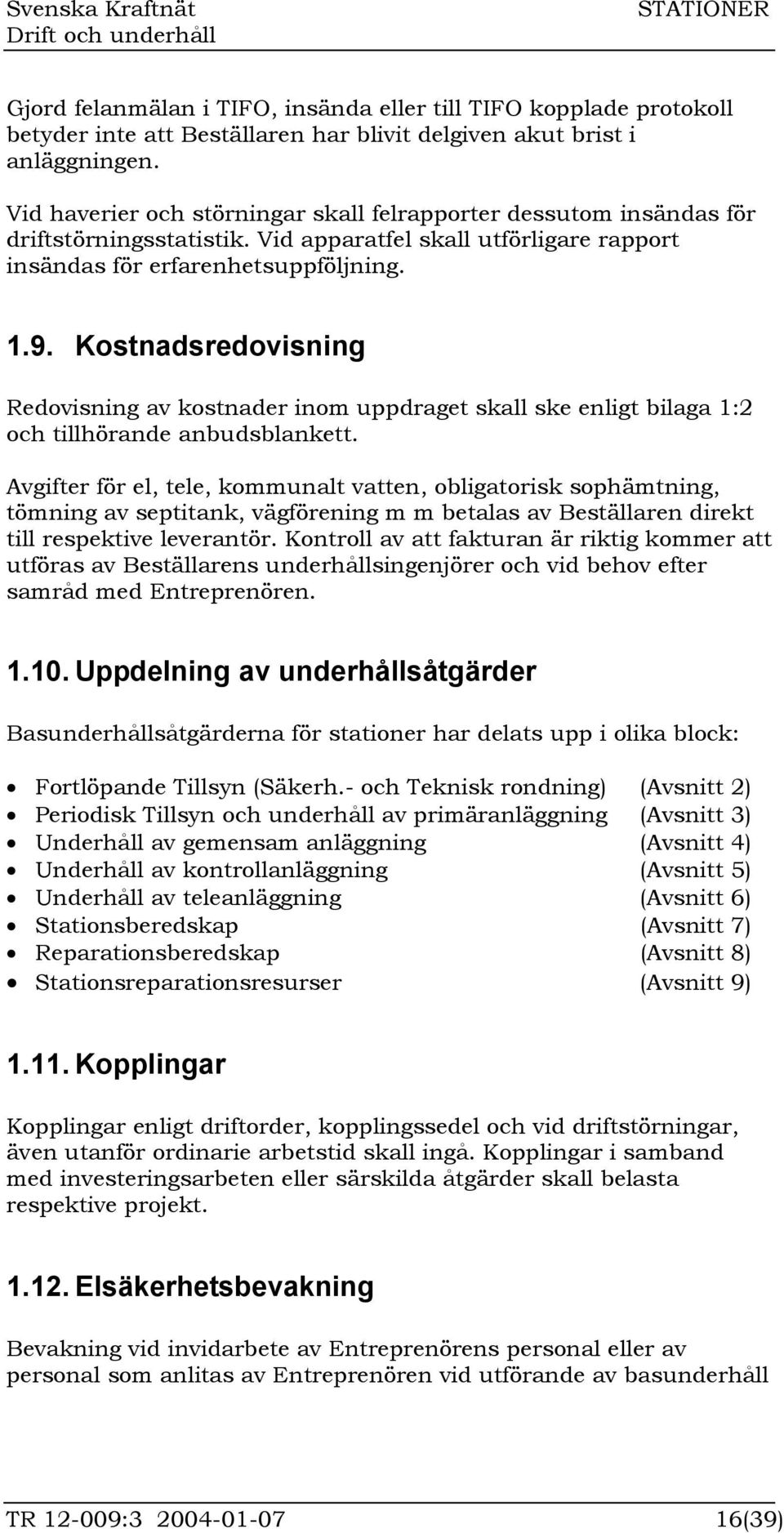

16 Gjord felanmälan i TIFO, insända eller till TIFO kopplade protokoll betyder inte att Beställaren har blivit delgiven akut brist i anläggningen. Vid haverier och störningar skall felrapporter dessutom insändas för driftstörningsstatistik. Vid apparatfel skall utförligare rapport insändas för erfarenhetsuppföljning Kostnadsredovisning Redovisning av kostnader inom uppdraget skall ske enligt bilaga 1:2 och tillhörande anbudsblankett. Avgifter för el, tele, kommunalt vatten, obligatorisk sophämtning, tömning av septitank, vägförening m m betalas av Beställaren direkt till respektive leverantör. Kontroll av att fakturan är riktig kommer att utföras av Beställarens underhållsingenjörer och vid behov efter samråd med Entreprenören Uppdelning av underhållsåtgärder Basunderhållsåtgärderna för stationer har delats upp i olika block: Fortlöpande Tillsyn (Säkerh.- och Teknisk rondning) (Avsnitt 2) Periodisk Tillsyn och underhåll av primäranläggning (Avsnitt 3) Underhåll av gemensam anläggning (Avsnitt 4) Underhåll av kontrollanläggning (Avsnitt 5) Underhåll av teleanläggning (Avsnitt 6) Stationsberedskap (Avsnitt 7) Reparationsberedskap (Avsnitt 8) Stationsreparationsresurser (Avsnitt 9) Kopplingar Kopplingar enligt driftorder, kopplingssedel och vid driftstörningar, även utanför ordinarie arbetstid skall ingå. Kopplingar i samband med investeringsarbeten eller särskilda åtgärder skall belasta respektive projekt Elsäkerhetsbevakning Bevakning vid invidarbete av Entreprenörens personal eller av personal som anlitas av Entreprenören vid utförande av basunderhåll TR : (39)

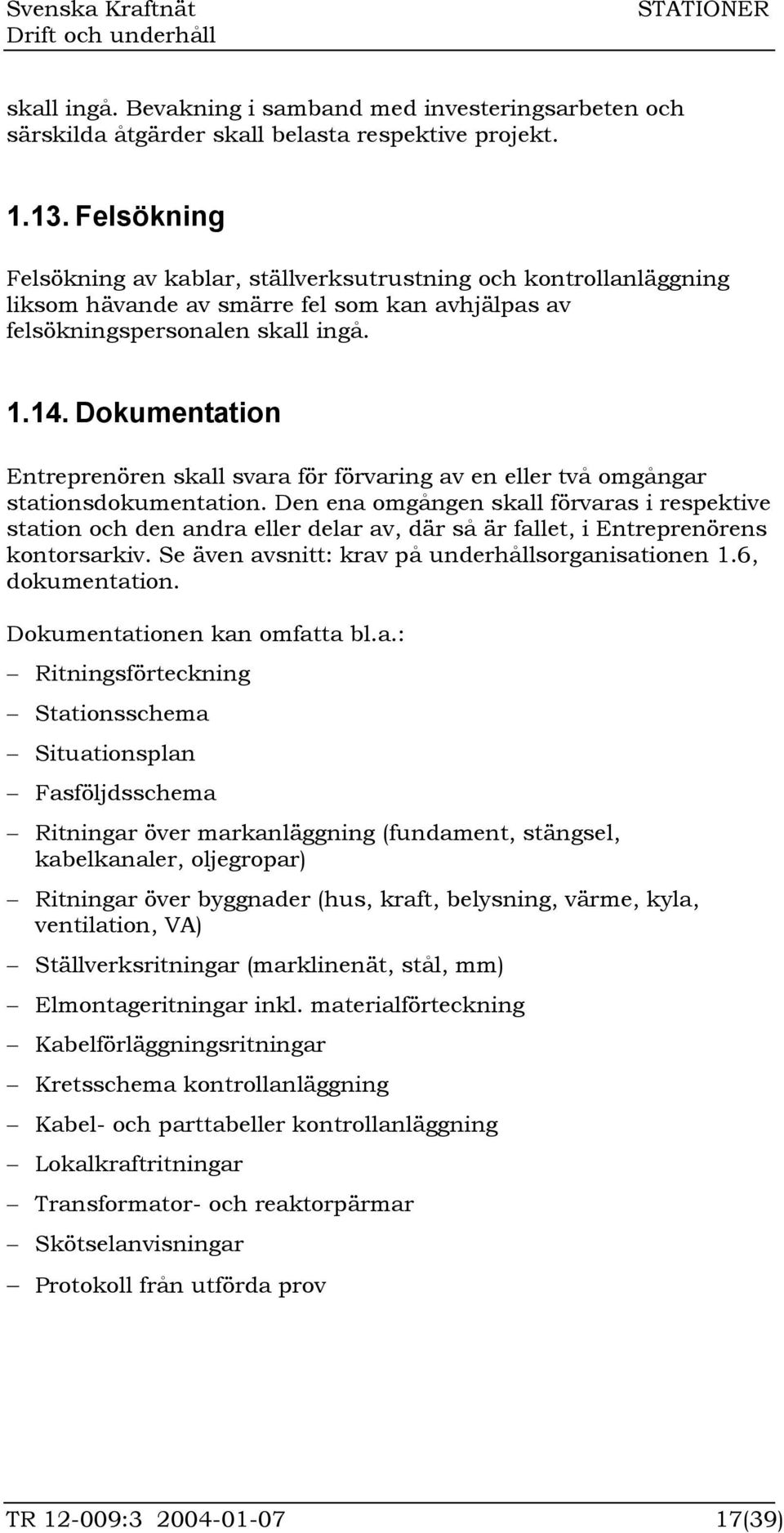

17 skall ingå. Bevakning i samband med investeringsarbeten och särskilda åtgärder skall belasta respektive projekt Felsökning Felsökning av kablar, ställverksutrustning och kontrollanläggning liksom hävande av smärre fel som kan avhjälpas av felsökningspersonalen skall ingå Dokumentation Entreprenören skall svara för förvaring av en eller två omgångar stationsdokumentation. Den ena omgången skall förvaras i respektive station och den andra eller delar av, där så är fallet, i Entreprenörens kontorsarkiv. Se även avsnitt: krav på underhållsorganisationen 1.6, dokumentation. Dokumentationen kan omfatta bl.a.: Ritningsförteckning Stationsschema Situationsplan Fasföljdsschema Ritningar över markanläggning (fundament, stängsel, kabelkanaler, oljegropar) Ritningar över byggnader (hus, kraft, belysning, värme, kyla, ventilation, VA) Ställverksritningar (marklinenät, stål, mm) Elmontageritningar inkl. materialförteckning Kabelförläggningsritningar Kretsschema kontrollanläggning Kabel- och parttabeller kontrollanläggning Lokalkraftritningar Transformator- och reaktorpärmar Skötselanvisningar Protokoll från utförda prov TR : (39)

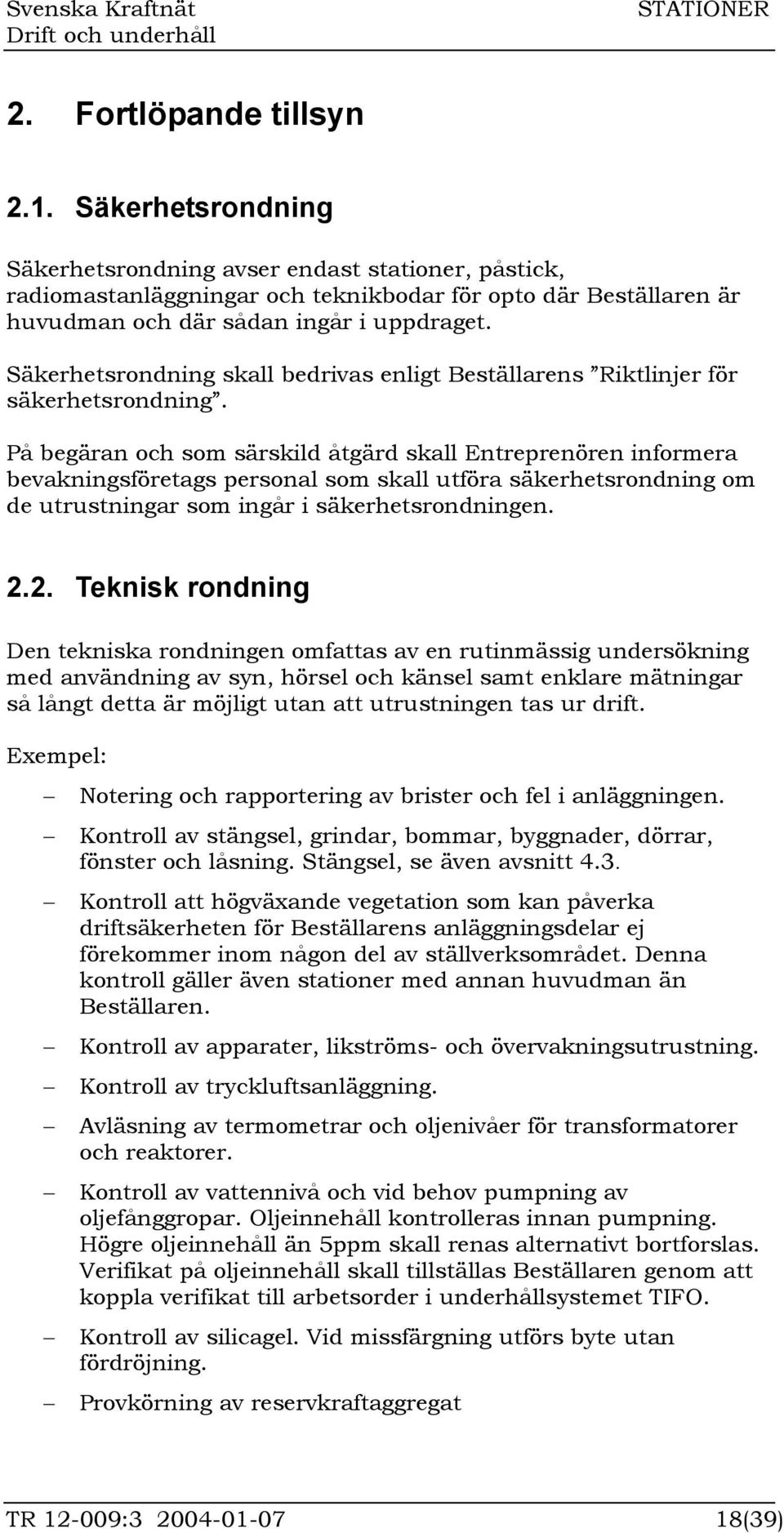

18 2. Fortlöpande tillsyn 2.1. Säkerhetsrondning Säkerhetsrondning avser endast stationer, påstick, radiomastanläggningar och teknikbodar för opto där Beställaren är huvudman och där sådan ingår i uppdraget. Säkerhetsrondning skall bedrivas enligt Beställarens Riktlinjer för säkerhetsrondning. På begäran och som särskild åtgärd skall Entreprenören informera bevakningsföretags personal som skall utföra säkerhetsrondning om de utrustningar som ingår i säkerhetsrondningen Teknisk rondning Den tekniska rondningen omfattas av en rutinmässig undersökning med användning av syn, hörsel och känsel samt enklare mätningar så långt detta är möjligt utan att utrustningen tas ur drift. Exempel: Notering och rapportering av brister och fel i anläggningen. Kontroll av stängsel, grindar, bommar, byggnader, dörrar, fönster och låsning. Stängsel, se även avsnitt 4.3. Kontroll att högväxande vegetation som kan påverka driftsäkerheten för Beställarens anläggningsdelar ej förekommer inom någon del av ställverksområdet. Denna kontroll gäller även stationer med annan huvudman än Beställaren. Kontroll av apparater, likströms- och övervakningsutrustning. Kontroll av tryckluftsanläggning. Avläsning av termometrar och oljenivåer för transformatorer och reaktorer. Kontroll av vattennivå och vid behov pumpning av oljefånggropar. Oljeinnehåll kontrolleras innan pumpning. Högre oljeinnehåll än 5ppm skall renas alternativt bortforslas. Verifikat på oljeinnehåll skall tillställas Beställaren genom att koppla verifikat till arbetsorder i underhållsystemet TIFO. Kontroll av silicagel. Vid missfärgning utförs byte utan fördröjning. Provkörning av reservkraftaggregat TR : (39)

19 Kontroll av kondens i kontrollskåp och kopplingslådor. Indikeringar på reläskydds- och automatikfält ifylls på därför avsedd blankett, samt insändes till Beställarens störningsanalys 1 Kvittering av samtliga indikeringar Entreprenören ansvarar för att gällande indikeringsblanketter är uppdaterade och finns tillgängliga i respektive station. Utskrifter från störnings-, händelse- och signalföljdsskrivare insändes till Beställarens störningsanalys 1 Kontroll att interna klockor i respektive utrustning visar rätt tid Mätaravläsning Avläsning av obalansströmmar (avser seriekondensatorstationer) Nödlarm, brandlarm och inbrottslarm provas om möjligt Kontroll att värme-, kyl- och ventilationsanläggningar fungerar som avsett Byte av trasiga lampor Följande skall speciellt kontrolleras i drifttelerum: Värmen skall vara så reglerad att rumstemperaturen ligger inom intervallen grader C Onormala ljud från fläktar, hårddiskar m. m. skall uppmärksammas Eventuell återställning av avställd signalcentral efter direkt kontakt med Telekontroll Vid kvarstående larm i signalcentral skall orsak konstateras och eventuell återställning ske efter direkt kontakt med Telekontroll Ett rondningsschema anpassat för varje station skall upprättas av Entreprenören och följas. Upprättat schema skall överlämnas till Beställaren senast under första kvartalet efter påbörjat avtal. Rondningsintervall skall avpassas efter anläggningens komplexitet och betydelse i nätet, varvid följande grundprincip gäller: 1 Frisvar (Frisvar, ingen frankering behövs) Svenska Kraftnät Störningsanalys Vällingby Störningsinformation skall insändas per fax om Beställaren begär det. Fax nr: TR : (39)

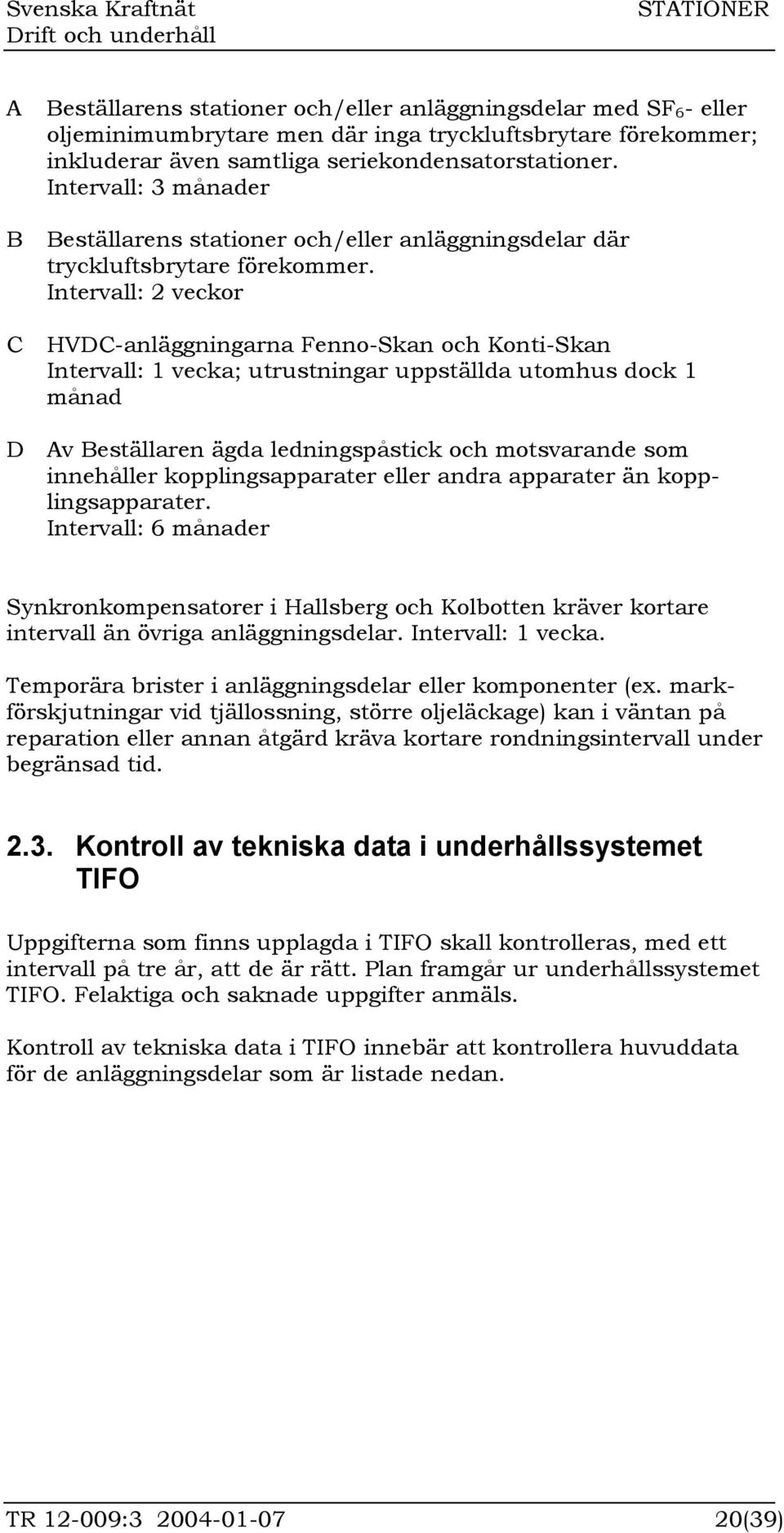

20 A B Beställarens stationer och/eller anläggningsdelar med SF 6- eller oljeminimumbrytare men där inga tryckluftsbrytare förekommer; inkluderar även samtliga seriekondensatorstationer. Intervall: 3 månader Beställarens stationer och/eller anläggningsdelar där tryckluftsbrytare förekommer. Intervall: 2 veckor C HVDC-anläggningarna Fenno-Skan och Konti-Skan Intervall: 1 vecka; utrustningar uppställda utomhus dock 1 månad D Av Beställaren ägda ledningspåstick och motsvarande som innehåller kopplingsapparater eller andra apparater än kopplingsapparater. Intervall: 6 månader Synkronkompensatorer i Hallsberg och Kolbotten kräver kortare intervall än övriga anläggningsdelar. Intervall: 1 vecka. Temporära brister i anläggningsdelar eller komponenter (ex. markförskjutningar vid tjällossning, större oljeläckage) kan i väntan på reparation eller annan åtgärd kräva kortare rondningsintervall under begränsad tid Kontroll av tekniska data i underhållssystemet TIFO Uppgifterna som finns upplagda i TIFO skall kontrolleras, med ett intervall på tre år, att de är rätt. Plan framgår ur underhållssystemet TIFO. Felaktiga och saknade uppgifter anmäls. Kontroll av tekniska data i TIFO innebär att kontrollera huvuddata för de anläggningsdelar som är listade nedan. TR : (39)

21 Objekt Objekt Station SN Gemensam GA (består bl a av) Strömbrytare S anläggning Frånskiljare F Kraftbatterier Krafttransformator T Likriktare Spänningstransformator UT Växelriktare Strömtransformator IT Reservkraftaggeregat Reaktor X Tryckluftsförrådstankar Jordningskopplare JF Kompressorer Ventilavledare V Klimatanläggningar Bärfrekvenspärr TX Kontrollanläggning K Teleanläggning TN 3. Periodisk tillsyn och underhåll av primäranläggning 3.1. Termografering Termografering av alla apparater, strömförande högspänningsdelar och apparatförsedda påstick skall utföras varje år. Dokumentation, utöver EBR, skall innehålla uppgifter om driftström och driftläge på varje enskild apparat vid termogarferingstillfället i stationen. Granskning av eventuella felrapporter skall utföras av apparatspecialist. I stationer med annan huvudman skall samordning om möjligt ske Inspektion av kopplingsapparater Inspektion av kopplingsapparater skall ske med apparatkunnig personal med apparaten i drift. Intervall vart annat år. Tryckluftsbrytare i Finnslätten, Forsmo, Hallsberg, Horred, Kolbotten, Lasele, Midskog, Nässjö, Stadsforsen, Tälle, Valbo och Vargfors samt brytare typ LWES i Glan, Kimstad, Stackbo och Söderåsen skall dock inspekteras årligen. TR : (39)

22 I inspektionen av frånskiljare och jordningskopplare ingår smörjning av länkar och leder på jordade delar Krafttransformatorer och oljeisolerade reaktorer Åtgärder, utöver tillsyn vid rondningar enligt avsnitt 2, skall utföras i enlighet med EBR underhåll stationer kv, avsnitt U512, punkterna 01-08, , , 119 och Oljeprov för gasanalys skall tas på transformatorer och reaktorer med intervall enligt bilaga 3:1. Under bilagans punkt 10 finns provtagningsintervallen som normalt gäller samt de undantagna objekt där Beställaren kräver kortare intervall. Oberoende av mängden påfylld olja per enhet skall inrapportering ske till Beställaren via underhållssystemet TIFO. Vid större läckage skall Beställaren omgående informeras. Se avsnitt 5.1 i Beställarens Riktlinjer för underhållsinformation Synkronkompensatorer Åtgärder, utöver tillsyn vid rondningar enligt avsnitt 2, skall utföras enligt plan som Entreprenören upprättar. Ett förslag visas i bilaga Frånskiljare och jordningskopplare Rondning, inspektion, termografering och smörjning av länksystem skall utföras i enlighet med avsnitt 3.2 och bilaga 3:2 och med frånskiljaren/jordningskopplaren i drift. För vissa typer av frånskiljare skall dessutom en funktionskontroll utföras med apparaten ur drift. Generellt frångår Beställaren ett fast intervall och övergår till ett differentierat intervall m a p fabrikat och typ och anläggning. Detta kommer att framgå av FU-planerna i underhållssystemet TIFO. Observera att ultraljudkontroll av isolatorer till vissa frånskiljartyper kan komma att ingå i funktionskontrollen Effektbrytare Rondning, inspektion, termografering och funktionskontroll ingår i basunderhållet och skall utföras i enlighet med bilaga 3:4. Vissa undantag som medför avkortade intervall för funktionskontroll finns TR : (39)

23 angivna i bilaga 3:4. Om FU-planen ej anger tidpunkter för inspektion skall åtgärden utföras udda år. Inspektion av tryckluftsbrytare för kv samt av brytare av typ LWES utförs varje år. Rondningen skall utföras med brytarna i drift enligt underhållsbok och respektive tillverkares skötselanvisningar. Åtgärden får utföras av stationspersonal. Inspektion skall utföras med brytarna i drift enligt underhållshandbok och respektive tillverkares skötselanvisning och kan bl a omfatta: - avläsning av räkneverk - funktion hos värmeelement - täthet hos poler, styrkondensatorer, manöverdon och dämpdon - förekomst av olja eller lösa detaljer på bottenplåt i manöverdon - låselement - täthet och tillstånd hos dörrlister - renhet och korrosion - smörjtillstånd - oljenivåer och tryck. Åtgärden skall utföras av apparatkunnig personal. Termografering skall utföras av mättekniskt erfaren personal med apparaten i drift. Granskning av eventuella felrapporter skall utföras av apparatspecialist. Funktionskontroll skall utföras av apparatspecialist med brytaren ur drift enligt underhållshandbok och respektive tillverkares skötselanvisning och provningsnormal. Funktionskontroll inkluderar normalt även vissa begränsade erfarenhetsbaserade åtgärder såsom rengöring och smörjning. Demontage av vissa detaljer kan krävas. För tryckluftsbrytare och tryckluftsmanövrerade brytare ingår även tryckluftsbesiktning i funktionskontrollen. Observera att ultraljudkontroll av isolatorer till vissa brytartyper kan komma att ingå i funktionskontrollen. Beställaren prövar möjligheten att använda en ny metod för funktionskontroll av vissa brytare. Metoden möjliggör provning utan frånskiljning och jordning av brytare. Vid första förekommande funktionskontroll av SF 6-brytare typ HPL och HGF utförs utöver den konventionella provningen även provning med vibrationsanalysmetod utvecklad av General Electric/Programma, eller likvärdig. Beställaren kommer senare att ta ställning till vilken metod som rutinmässigt skall användas. Tyngre åtgärder såsom översyn och revision är normalt tillståndsstyrda och ingår ej i basunderhållet. Översyn och revision upphandlas vid behov som särskild åtgärd. TR : (39)

24 Minsta möjliga utsläpp av SF 6 skall av miljöskäl eftersträvas vid provning av densitetsvakter och mätning av fukthalt m m. Berörd personal skall ha uppdaterad kunskap om miljöaspekterna vid hantering av SF 6. Utrustning för påfyllning och annan hantering av SF 6 skall motsvara senaste rön avseende miljöhänsyn. Vid arbeten som kräver öppning av gasrum får SF 6-gasen inte släppas ut i det fria utan skall tas tillvara i en gasbehandlingsutrustning för lagring, rening och återanvändning. Vid hantering av SF 6-gas vid underhållsåtgärder skall senaste utgåva av ABB:s servicemeddelande BD eller motsvarande efterföljas. Dock skall kontroll av fukthalt i SF 6-brytare med torkmedelsbehållare endast utföras som stickprov hos brytare äldre än 24 år i samband med funktionskontroll. Oberoende av storlek skall mängden påfylld ny SF 6-gas p g a spill eller läckage i brytare inrapporteras till Beställaren via underhållssystemet TIFO. Skärpta myndighetskrav angående hanteringen av SF 6 är att vänta inom kort. Entreprenören skall hålla sig informerad om dessa och vidta erforderliga åtgärder så att kraven redan från början kan följas För oljeminimumbrytare kontrolleras stickprovsvis oljans elektriska genomslagshållfasthet och syratal. Mängden påfylld olja p g a spill eller läckage skall inrapporteras till Beställaren via underhållssystemet TIFO Avledare För ZnO-avledare skall läckströmsmätning utföras vart 6:e år. För avledare med gnistgap utföres inget tändspänningsprov Strömtransformatorer Utöver tillsyn och termografering samt kontroll enligt avsnitt ingår inga åtgärder under basunderhåll. Strömtransformatorer, som tas ur drift på grund av underhåll av annan utrustning, skall dock okulärbesiktigas, varvid speciellt tätheten kontrolleras. Förlustfaktormätning och ultraljudskontroll kan komma att utföras stickprovsvis som särskild åtgärd efter separat beställning Spänningstransformatorer TR : (39)

25 Spänningstransformatorer skall underhållas enligt punkterna i EBR underhåll stationer kv, avsnitt 513. samt kontrolleras enligt avsnitt Spänningstransformatorer, som tas ur drift på grund av underhåll av annan utrustning, skall okulärbesiktigas, varvid speciellt tätheten kontrolleras. För kondensatorspänningstransformatorer med separat kondensatorstapel och mellanspänningsdel gäller att mellanliggande eventuell frånskiljare kontrolleras och kontakter vid behov åtgärdas Gasisolerade ställverk Inspektion och funktionskontroll av ingående apparater skall i tillämpliga delar utföras i enlighet med bilagorna 3:2 och 3:4. Första funktionskontroll av icke tryckluftsmanövrerade effektbrytare skall dock ske 12 år efter idrifttagningen. För frånskiljare och jordningskopplare sker normalt inga funktionskontroller med utrustningen ur drift. Dessutom skall följande utföras: a) kontroll av gasdensitet i alla gasrum och vid behov efterfyllning. Utförs en gång per år med utrustningen i drift. b) för gasrum med torkmedel görs kontroll av fukthalt bara stickprovsvis, av miljöskäl, vid funktionskontroll. Avser alla gasrum och utförs med utrustningen i drift. Vid behov efterfyllning av gas. c) kontroll av densitetsvakter vid funktionskontroll. Minsta möjliga utsläpp av SF 6 skall av miljöskäl eftersträvas vid provning av densitetsvakter och mätning av fukthalt m m. Berörd personal skall ha uppdaterad kunskap om miljöaspekterna vid hantering av SF 6. Utrustning för påfyllning och annan hantering av SF 6 skall motsvara senaste rön avseende miljöhänsyn. Vid arbeten som kräver öppning av gasrum får SF 6-gasen inte släppas ut i det fria utan skall tas tillvara i en gasbehandlingsutrustning för lagring, rening och återanvändning. Vid hantering av SF 6-gas vid underhållsåtgärder skall senaste utgåva av ABB:s servicemeddelande BD eller motsvarande efterföljas. Oberoende av storlek skall mängden påfylld ny SF 6-gas p g a spill eller läckage i brytare inrapporteras till Beställaren via underhållssystemet TIFO. Skärpta myndighetskrav angående hanteringen av SF 6 är att vänta inom kort. Entreprenören skall hålla sig informerad om dessa och vidta erforderliga åtgärder så att kraven redan från början kan följas TR : (39)

26 3.11. SVC-anläggningar Tyristorfacken a) kontroll av pexrör, anslutningar och förband b) byte av tyristorer. Materialkostnaden tillkommer Kylanläggning a) kontroll av motorer och pumpar b) kontroll av filter c) byte av jonbytarmassa d) tillsyn av vakter och ventiler. I övrigt enligt anvisning för respektive station Seriekondensatoranläggningar Tillägg enligt bilaga 3: Shuntkondensatoranläggningar Utöver tillsyn och termografering ingår inga åtgärder under basunderhåll HVDC-anläggningar Tillägg enligt bilaga 3: Övrig ställverksutrustning Underhåll av stödisolatorer, klämmor, topplinor, jordlinor, ställverksstål, fundament, skyltar, m m ingår. Kontroll av bärfrekvensspärrar med linjeanslutningsutrustning utförs enligt bilaga 3:6. Icke akuta åtgärder som kräver avbrott skall endast utföras om utrustningen blir åtkomlig av annat skäl. Allmänt När underhåll av apparater enligt avsnitt 3 utförs skall de även kontrolleras i enlighet med avsnitt 2. TR : (39)

27 3.16. Periodisk tillsyn enligt Starkströmsföreskrifterna Periodisk tillsyn enligt avd C i starkströmsföreskrifterna skall utförs av särskild utbildad personal, men ej av den personal som utför rondning i stationen. Periodisk tillsyn skall utföras och protokollföras enligt anvisning i bilaga 3:9 ( Anvisning för kontroll av anläggningarna enligt krav i Starkströmsföreskrifterna ). Protokoll på utförd Periodisk tillsyn skall inom en månad tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållsystemet TIFO. 4. Underhåll av gemensam anläggning 4.1. Allmänt Riktlinjerna för basunderhåll av gemensam anläggning skall endast tillämpas i de stationer där Beställaren är huvudman, och omfattar nedanstående åtgärder. Vilka dessa stationer är framgår av separat underlag Mark Gräsklippning, ogräsbekämpning, buskröjning, snöröjning, sandning, markplanering samt underhåll av kabelkanaler skall ingå. Klippning av gräs utföres 2-3 ggr/säsong. Ogräsbekämpning med tillåten metod utförs normalt en gång per säsong om FU-planen inte anger annat. Entreprenör skall i förväg informera kommunens miljökontor innan kemisk ogräsbekämpning genomförs. Eventuella krav från kommunen skall beaktas. Olika krav kan föreligga i olika kommuner. Beakta att vissa stationer ligger nära eller inom skyddsområde för vattentäkt. Så liten miljöpåverkan som möjligt skall eftersträvas. Sprutjournal skall tillställas Beställaren genom att koppla sprutjournal till arbetsorder i underhållsystemet TIFO. Högväxande vegetation inom hela ställverksområdet skall tas ned i god tid innan risk för överslag uppstår. För att snabbt kunna ingripa mot utläckande olja till mark skall i förväg utarbetade arbetsrutiner finnas hos Entreprenören. Se vidare under avsnitt TR : (39)

28 4.3. Stängsel Kontroll av stängslets nätstatus avseende skador eller andra brister på stängsel, stolpar, övre och nedre sträcklina alt. taggtråd. Beställaren tillåter max 50 mm mellan nederkant stängsel och mark. Mindre reparationer samt justeringar och riktning av grindar och stolpar ingår. Med mindre reparationer menas t ex hopnajning av mindre skada, igenfyllning med spade av hål förorsakade av djur, sträckning av bärlina och taggtråd. Med ihopnajning förutsättes att stängslet får samma mekaniska hållfasthet som stängslet i övrigt. Röjning ingår och skall ske med avseende på röjd och fri stängselgata om 2 m innanför och 1 m utanför stängslet Byggnader Lokalvård, skötsel av vatten- och avloppsanläggning, rensning av hängrännor, mindre reparationer ingår. I överensstämmelse med Beställarens jämställdhetsplan får bilder som kan uppfattas som pornografiska inte förekomma i Beställarens stationer eller datorer Klimatanläggningar Ventilationsanläggningar besiktigas enligt lag. Funktionskontroll och service inklusive lagstadgad besiktning av besiktningspliktiga anläggningar som innehåller köldmedel skall utföras en gång per år. Gällande köldmediekungörelse skall följas och Entreprenören skall förvissa sig om vilka anläggningar som är besiktningspliktiga. Originaljournal från varje årlig besiktning skall senast den 1 februari efterföljande år sändas till Beställarens underhållsingenjör. Journalen skall även tillställas Beställaren genom att koppla journal till arbetsorder i underhållsystemet TIFO. Beställaren vidarebefordrar originaljournalen till respektive tillsynsmyndighet. Mindre reparationer och kontroll att inte värme- och kylanläggning arbetar mot varandra ingår Brandutrustningar Kontroll och service av larmanläggningar och släckutrustning skall utföras en gång per år. TR : (39)

29 4.7. Lokalkraft Underhåll av lokalkraftsystem med ingående komponenter skall utföras enligt leverantörsanvisningar. Mindre ombyggnader och reparationer ingår Hjälpkraft Underhåll av likströmsutrustning skall i tillämpliga delar ske i enlighet med EBR underhåll stationer kv, avsnitt U524 och avsnittet förebyggande underhåll punkterna Ventilreglerade batterier kapacitetsprovas efter två år och därefter årligen. Fritt ventilerade batterier kapacitetsprovas efter fem år, sju år, nio år och därefter årligen Reservkraftaggregat Underhåll skall utföras enligt tillverkarens anvisningar och i tillämpliga delar efter VAST-Vattenfalls underhållsbok för kraftföretag, avsnitt E54. Entreprenör skall vid behov ställa lämpligt, eget eller inhyrt, mobilt dieselaggregat till förfogande och ansluta detta till uttag i station med anslutningsmöjlighet. Igångkörning skall ske inom tid så att gräns för batterispänning ej underskrids Tryckluft Underhåll skall ske enligt tillverkarens anvisningar och i tillämpliga delar enligt EBR underhåll stationer kv, avsnitt U523 och avsnitten förebyggande- och avhjälpande underhåll. I stationerna Hallsberg, Kolbotten, Glan, Kimstad, Horred, Lasele och Kristinelund finns förrådstankar som skall tryckkärlsbesiktigas och kontrolleras enl myndighetskrav. Se AFS 1999:6, 3 objektsgrupp 2. Kontrollen av nämnda förrådstankar sker t v som uppdrag på löpande räkning Jordtag Kontroll skall ske i enlighet med EBR underhåll stationer kv, avsnitt 521 och avsnitt förebyggande underhåll. Periodicitet enligt TR : (39)

30 starkströmsföreskrifterna avd C skall följas. Protokoll på utförd jordtagsmätning skall tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållsystemet TIFO Jordningsverktyg Besiktning av jordningsverktyg, stänger, linor och spänningsprovare skall utföras. Besiktning skall åtminstone ske år 2005 och Protokoll på utförd besiktning skall tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållsystemet TIFO. Utrustningen skall förvaras i torrt utrymme med godkänt lås Besiktning och underhåll av övrig utrustning Besiktning av stegar, tryckkärl, säkerhetsventiler, telfrar, traverser, spel, hissar och övriga besiktningspliktiga redskap skall utföras. Entreprenören skall förvissa sig om vilka utrustningar som är besiktningspliktiga i stationen, Entreprenören skall även förvissa sig om vilken periodicitet som gäller för varje besiktningspliktig utrustning enligt gällande lagar och förordningar Handlingsplan vid brand Entreprenören är skyldig att upprätta en handlingsplan per anläggning vid brand för kommunens räddningstjänst. Ansvara, initiera och medverka vid brandbesiktning i samarbete med kommunens räddningstjänst. Àjourhålla instruktion för "åtgärder vid brand i transformatorstation" Instruktioner för åtgärder vid oljeläckage Instruktion skall finnas för vilka åtgärder som skall vidtas vid större oljeläckage. Entreprenören skall även se till att absorbtionsmedel och presenningar finns i stationen. Se Beställarens Riktlinjer för miljö Arbetsmiljöplan Entreprenören är skyldig att för varje anläggning upprätta en arbetsmiljöplan. TR : (39)

31 5. Underhåll av kontrollanläggning 5.1. Allmänt Entreprenören skall tillhandahålla alla för entreprenaden nödvändiga provapparater och mätinstrument Rutiner för kontrollanläggningsarbeten För kontrollanläggningsarbeten i vissa stationer fordras speciella rutiner eftersom de väsentligt kan påverka driftsäkerheten. Arbets/provprogram skall inlämnas till SvK-DP 10 arbetsdagar före arbetets/provnings start. Protokoll på utförd funktionskontroll skall tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållssystemet TIFO. Se Beställarens Driftanvisning Rutiner för kontrollanläggningsarbeten 5.3. Förebyggande underhåll Funktionskontroll Allmänt Entreprenören skall senast vid utgången av februari månad presentera en detaljplan i TIFO med planerad tidpunkt (vecka) då funktionskontrollerna avses ske. Detaljplaneringen utföres genom att de av Beställaren utgenererade arbetsordrarna i TIFO omplaneras. Detaljplanens syfte är att planera avställning av reläskydd till för nätet lämpliga tidpunkter. Funktionskontroll av reläskydd skall generellt ej utföras under åskoch höglastsituation. Funktionskontroll skall om möjligt utföras i samband med avbrott på skyddad anläggningsdel och innefatta hela utlösningskedjan. Detta gäller särskilt samlingsskeneskydd och objekt utan redundanta skydd. Entreprenören förbinder sig att följa eventuella av Beställaren utgivna direktiv, riktlinjer och beskrivningar för underhåll av reläskydd och TR : (39)
