1 PROJEKTERINGSPROCESSEN KAPITEL Litteraturuppgifter Dessa uppgifter kan lösas med hjälp av läroboken. 1 Ge exempel på fel som kan förekomma i projekteringsprocessen. 2 Varför brukar det tidiga skedet ses som särskilt väsentligt i bygg processen? 3 Beskriv i punktform några av de moment som bör ingår i en behovsanalys. 4 Ge exempel på innehåll i det byggnadsprogram som arkitekten tar fram. 5 Ge exempel på handlingar som tas fram under programskedet för beslut om en eventuell fortsättning. 6 Vilka handlingar kan förslagshandlingsskedet resultera i? 7 Vilka handlingar förväntas i huvudhandlingsskedet resultera i? 8 Vilka handlingar förväntas bygghandlingsskedet resultera i? 9 Beskriv för- och nackdelar med att använda AMA som underlag för att upprätta tekniska beskrivningar. 10 Beskriv några av de regler som följer av att AMA används som underlag för att upprätta tekniska beskrivningar. 11 Ange minst sex dokument som kan förväntas ingå i ett förfrågningsunderlag för en utförandeentreprenad. 12 Ange minst sex punkter som kan förväntas finnas på dagordningen för ett projekteringsmöte. Författarna och Studentlitteratur 29

2 13 Varför är kvalitetssäkringsarbetet extra viktigt under projekteringsprocessen? 14 Beskriv de potentiella fördelarna med BIM. 15 Beskriv de potentiella fördelarna med VDC. 16 Vad står AMA för? 17 Rangordna i vilken ordning följande dokument är gällande: ritning, teknisk beskrivning och AMA Hus Vad menas med pyramidregeln vid upprättande av beskrivning med stöd av AMA? 6.2 Utvecklande uppgifter Dessa uppgifter kan lösas genom att inhämta kunskap från ett eller flera kapitel i läroboken kompletterat med andra källor. 1 Ge exempel på några förenklade sätt att beräkna kostnader baserat på modellen kr/parkeringsplats, kr/elev, kr/kontorsanställd, kr/m väg osv. 2 Ge exempel på några i pressen förekommande projekteringsfel. 3 Ge exempel på åtgärder som kan vidtas för att minska risken för projekterings fel. 4 Vilka utförandekrav ställs enligt AMA Hus på utförandet av en skalmur? Det saknas anvisningar på ritningarna. 5 Vid ett projekt föreskrivs en 150 mm hög sockellist av teak. Vilken ska enligt AMA Hus längden minst vara för att sockellisten ska skarvas och vilken är den minsta skarvlängd som kan accepteras? 6 Hur vet man att AMA gäller? 7 Vilken är den maximala buktigheten för golvet i våtrummet i projektet Gökboet? Det är klinker på golvet. Beskrivningen är upprättad med stöd av AMA Hus. 8 Under vilken kod och rubrik i beskrivningen återfinns en redovisning över vad som ska rivas? Under vilken kod och rubrik finns det angivet att allt rivningsmaterial ska källsorteras? Kod och rubrik anges under förutsättning att beskrivningen upprättas med stöd av AMA. 30 Författarna och Studentlitteratur

3 9 På ritning och i beskrivning är föreskrivet att en träregelstomme ska utföras. AMA Hus är åberopad i beskrivningen. Vilket krav gäller för virkessort till regelstommen? Får virke vara återanvänt för utförande av en icke bärande vägg? 10 Träpanel på yttervägg ska utföras enligt ritning och beskrivning. AMA Hus är åberopad i beskrivningen. I beskrivningen finns angivet att utvändig ytterväggsbeklädnad ska vara av träpanel som målas. a) a) Under vilken kod anges att virke ska vara fritt från blånad? b) b) Vilken virkesdimension föreskrivs för bräder? c) c) Tillåter AMA Hus att panelen skruvas i stället för spikas? 11 I beskrivningen är föreskrivet mineralullsisolering mellan reglar i yttervägg. AMA Hus är åberopad i beskrivningen. Får mineralullsisolering mellan reglar med centrumavstånd 600 mm utföras med en fog parallellt mellan reglarna? 12 I yttervägg med träkonstruktion erfordras en ångspärr av plastfilm. AMA Hus är åberopad i beskrivningen. Under vilken kod och rubrik anges i beskrivningen att det ska utföras plastfilm i ytterväggen? Vilken tjocklek föreskriver AMA för den angivna plastfilmen och under vilken kod och rubrik anges det? 13 AMA Hus är åberopad i beskrivningen men beskrivningstext saknas för målning av väggar. Vilken kulör och glans ska anbudsgivaren räkna med ska gälla för målning av väggar, då det inte framgår av förfrågningsunderlaget? 14 I rumsbeskrivning anges målningsbehandlingar inomhus med målningskoder. AMA Hus är åberopad i beskrivningen. För målning av gipsväggar i hall föreskriver beskrivningen målningskoden Beskriv i klartext vad behandlingskoden anger. 15 AMA Hus är åberopad i beskrivningen. Under vilken kod med rubrik i beskrivningen anges krav på tätskikt i våtrum för golv och vägg? 16 AMA Hus är åberopad i beskrivningen. Under vilken kod med rubrik i beskrivningen återfinns att entreprenören ska lämna skötselinstruktion för klinkergolv? Författarna och Studentlitteratur 31

4 6.3 Tillämpade uppgifter Dessa uppgifter löses under beskrivna förutsättningar och appliceras på konkreta byggprojekt. Dessa kan vara beskrivna i respektive uppgift, vara något av de tre projekt som presenteras i slutet av denna övningsbok eller ett projekt som görs tillgängligt på annat sätt. 1 Upprätta ett förslag till byggbeskrivning för projektet Gökboet. Beskrivningen ska inte omfatta köksinredningen. 2 Upprätta ett förslag till byggbeskrivning för projektet Korpen. Beskrivningen ska inte omfatta inredningen i personalutrymmena. 3 Upprätta ett förslag till byggbeskrivning för projektet Kungsörnen. Beskrivningen ska inte omfatta köksinredningarna. 4 Arbetet med projektet Gökboet har påbörjats och arbetsledare hör av sig och frågor följande: Vilken fuktkvot kan (enligt AMA) högst accepteras på trästommen (syllen) före inbyggnad? Finns det angivet något maximivärde i BBR? 5 Arbetet med projektet Korpen har påbörjats. Ansvarsformen är general entreprenad och ersättningsformen är fast pris. I entreprenaden ingår målningsarbete. Platschefen hör av sig med följande frågor: Projektören har missat att föra in beskrivningstext för vissa byggdelar. Hur ska arbetsmomenteten eller byggdelen utföras om det saknas beskrivnings text? Vad gäller beträffande ytbehandlingen av a) a) ett utvändigt träräcke? b) b) en varmförzinkad spiraltrappa? Bägge arbetsmomenten finns redovisade på ritningar ingående i entrepre naden men det saknas text om ytbehandlingen i den tekniska beskrivningen. Det finns inte heller någon text på ritningen om hur de ska färdigbehandlas. 6 Projektering av industribyggnadsprojektet Kaninen pågår. Projektledaren har tillsammans med arkitekten upprättat en kortfattad över gripande byggprojektbeskrivning. Därvid valdes murverkskonstruktioner för kontorets yttervägg. Därefter vidtar fortsatt projektering med huvud- och bygghandlingar inklusive upprättande av tekniska beskrivningar och rumsbeskrivningar. 32 Författarna och Studentlitteratur

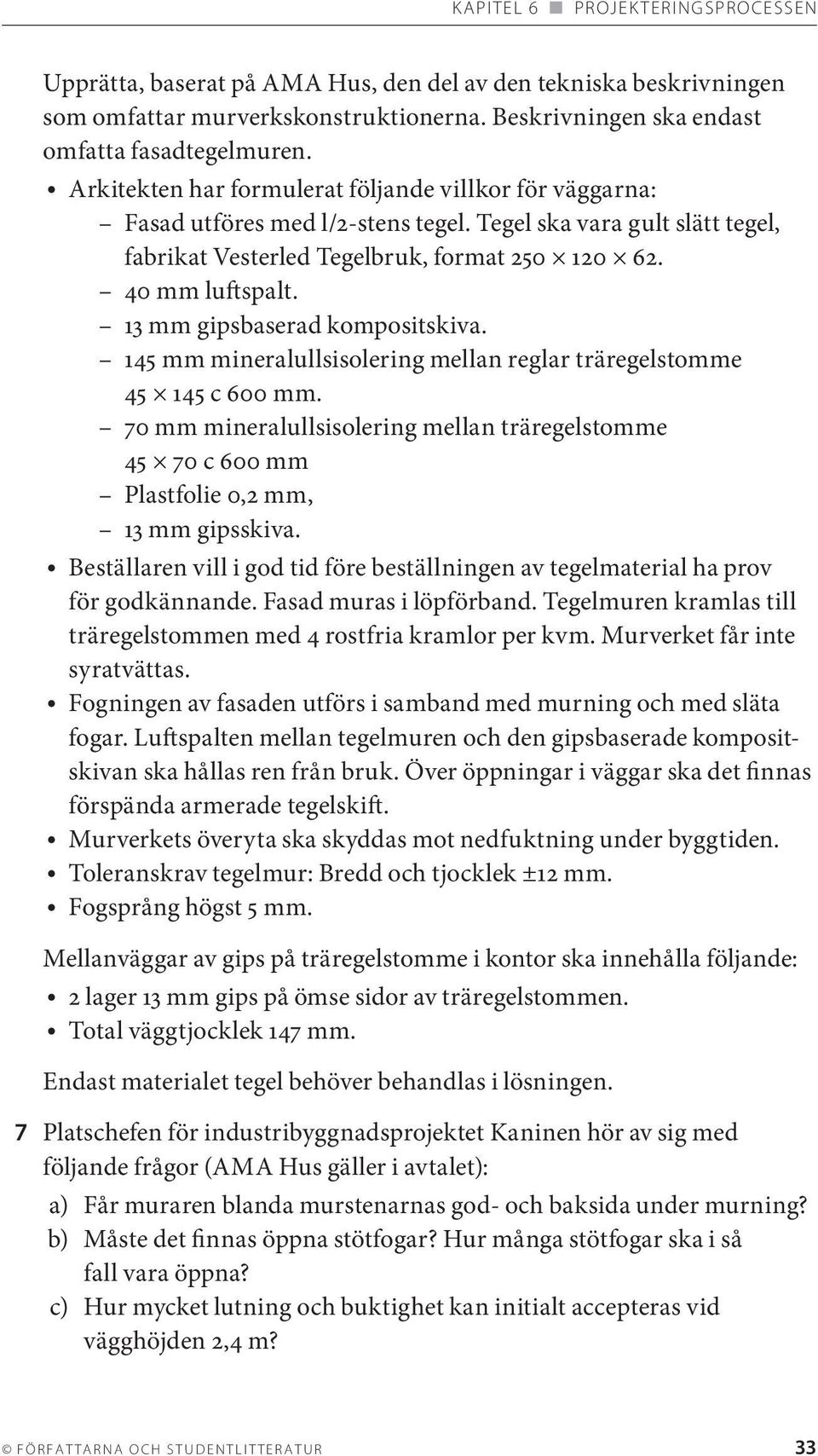

5 Upprätta, baserat på AMA Hus, den del av den tekniska beskrivningen som omfattar murverkskonstruktionerna. Beskrivningen ska endast omfatta fasadtegelmuren. Arkitekten har formulerat följande villkor för väggarna: Fasad utföres med l/2-stens tegel. Tegel ska vara gult slätt tegel, fabrikat Vesterled Tegelbruk, format mm luftspalt. 13 mm gipsbaserad kompositskiva. 145 mm mineralullsisolering mellan reglar träregelstomme c 600 mm. 70 mm mineralullsisolering mellan träregelstomme c 600 mm Plastfolie 0,2 mm, 13 mm gipsskiva. Beställaren vill i god tid före beställningen av tegelmaterial ha prov för godkännande. Fasad muras i löpförband. Tegelmuren kramlas till träregelstommen med 4 rostfria kramlor per kvm. Murverket får inte syratvättas. Fogningen av fasaden utförs i samband med murning och med släta fogar. Luftspalten mellan tegelmuren och den gipsbaserade kompositskivan ska hållas ren från bruk. Över öppningar i väggar ska det finnas förspända armerade tegelskift. Murverkets överyta ska skyddas mot nedfuktning under byggtiden. Toleranskrav tegelmur: Bredd och tjocklek ±12 mm. Fogsprång högst 5 mm. Mellanväggar av gips på träregelstomme i kontor ska innehålla följande: 2 lager 13 mm gips på ömse sidor av träregelstommen. Total väggtjocklek 147 mm. Endast materialet tegel behöver behandlas i lösningen. 7 Platschefen för industribyggnadsprojektet Kaninen hör av sig med följande frågor (AMA Hus gäller i avtalet): a) Får muraren blanda murstenarnas god- och baksida under murning? b) Måste det finnas öppna stötfogar? Hur många stötfogar ska i så fall vara öppna? c) Hur mycket lutning och buktighet kan initialt accepteras vid vägghöjden 2,4 m? Författarna och Studentlitteratur 33

6 8 Vid industribyggnadsprojektet Kaninen görs en kontroll av murningsarbetet och då uppstår frågan: Hur mycket lutning och buktighet kan initialt accepteras enligt Klass B vid vägghöjd 2,4 m? AMA Hus och tabell 42.A/FS-1 är åberopad i beskrivningen. Utdrag ur toleranskrav och måttdefinition för aktuell vägg redovisas nedan. TABELL 6.1 Utdrag ur tabell 42.A/FS-1 AMA Hus 11. Mått (m) Mätlängd Klass A Klass B Måttdefinition nr Bredd och tjocklek ±8 ±12 3 Buktighet 0,25 ±2 ±3 15 2,0 ±5 ±8 15 Lutning H 1) H/600 Lägst ±8 1) Mätlängden H H/600 Lägst ±10 16 Måttdefinition Nr 15. Buktighet, tak, golv, väggar: Avvikelse från en rät linje i godtycklig sektion. Två mätsträckor, 2,0 m alternativt 0,25 m. Kan bukta upp eller ned respektive ut eller in. Avvikelsen (= b i figuren) kan därför vid behov anges med tecken (+/ ) där + anger buktning uppåt respektive utåt relaterat till komponents eller byggdels yta. 34 Författarna och Studentlitteratur
