1 PM Geoteknik Ingelstorp 1:2 & 1:9 - Axvall Skara Kommun Datum: Uppdragsnummer: Upprättad av: Emil Svahn, Johan Ericsson

2 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik INNEHÅLL 1 UPPDRAG ORIENTERING GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) AVSEENDE FÖRORENINGAR GEOTEKNISKA REKOMMENDATIONER... 8 BILAGOR (9)

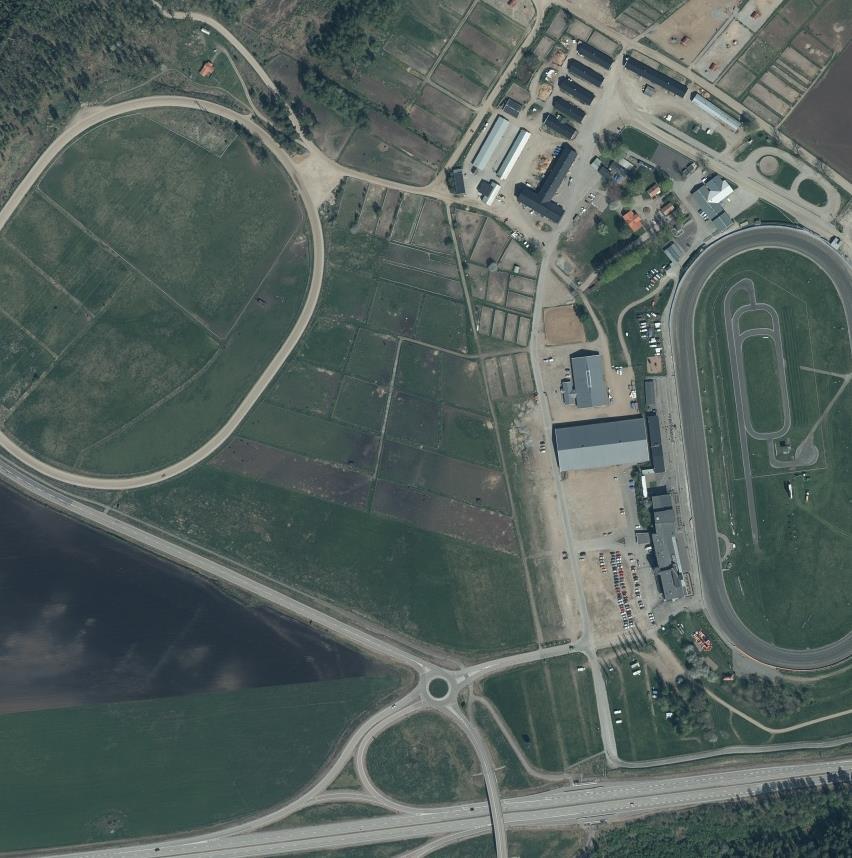

3 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik UPPDRAG Mitta AB har på uppdrag av Skara Kommun utfört en översiktlig geoteknisk samt miljöteknisk markundersökning på fastigheterna Ingelstorp 1:2 & 1:9 i Axvall ca 5 km öster om Skara. Inom fastigheterna planeras ett nytt hästcentrum samt ett elevboende. Man planerar även en tunnel under befintlig travträningsbana. Syftet med undersökningen var att utreda de geotekniska samt miljötekniska förhållandena inför framtagande av en ny detaljplan. Undersökningen ska även ligga till grund för en tunnel under travträningsbanan. 2 ORIENTERING Undersökningsområdet är beläget på västra sidan om Axvalla travbana ca 5 km öster om Skara. Området avgränsas åt öster mot en parkering, åt väster mot en travträningsbana och åt söder mot en landsväg. Åt norr gränsar området mot hagmark. Vid undersökningstillfället var läget för planerad byggnation ännu ej fastställt, de undersökta punkternas lägen framgår av bifogad ritning G1. Orienteringskarta 3 (9)

4 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Fredrik Stenqvist och Axel Isaksson. Den består av följande undersökningar: Trycksondering i 7 punkter (borrvagn typ GM65) Kompletterande slagsondering i 1 punkt Tagning av störda jordprov med skruvborr i 7 punkter Montering av 2 st grundvattenrör Radonmätning i 3 punkter med radonmätare Markus 10 Registrering av vattenytor Utöver detta upptogs jordprover för laboratorieanalys avseende föroreningar. Inmätning av borrpunkterna har utförts med GPS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på Mittas geotekniska laboratorium i Skövde. Undersökningarna har omfattat bestämning av jordart, tjälfarlighetsklass, materialtyp och vattenkvot. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G1 G2 samt i provtabell, analysrapporter och analystabell. 4 (9)

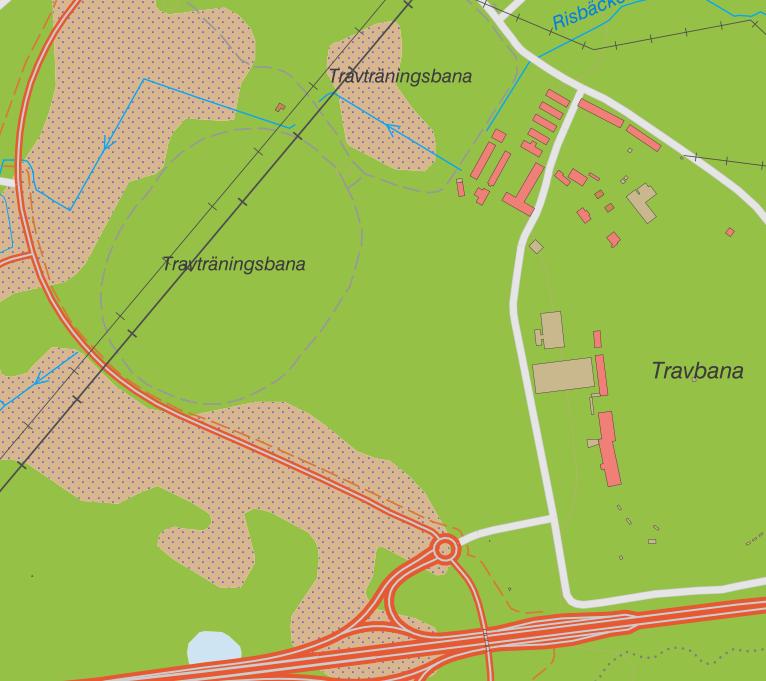

5 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik MARKFÖRHÅLLANDEN Undersökningsområdet omfattar en yta om ca 6 hektar och utgörs idag av hagmark. Markytan inom området är relativt plan och sluttar huvudsakligen åt väster (lokala avvikelser förekommer). De avvägda nivåerna vid borrhålen varierade mellan +127,0 och +129,6. Jorden inom området består direkt under ytskiktet huvudsakligen av silt och sand som vilar på för utförda sonderingar fast botten troligen fast lagrad morän, block eller berg. Ytskiktet inom området utgör huvudsakligen av mulljord/sandig mulljord ner till mellan 0,1 och 0,5 meter. I borrhål 3 bestod jorden av torv ner till 1,5 meters djup. Direkt under ytskiktet bestod jorden i borrhål 1, 2 och 7 av organisk jord (något mullhaltig grusig sand/mullhaltig något lerig sandig silt/mullhaltig sand) ner till mellan 0,5 och 1,0 meter. Underliggande jord utgörs huvudsakligen av siltig sand/sandig silt ner till för utförda sonderingar fast botten. Sanden och silten bedöms som halvfast fast lagrad och innehåller delvis grus. Det bör beaktas att jorden inom området innehåller rikligt med alunskiffer. Vid läget för planerad tunnel under travträningsbanan utfördes sondering ner till 5,6 meter i borrhål 6 med stopp mot block eller berg. I borrhål 7 utfördes sondering ner till 6,7 meter med stopp mot fast lagrad morän, sten, block eller berg. Grundvattennivån uppmättes vid borrhål 7 på nivån +127,5 (motsvarande 1,4 meter under markytan). Utförda trycksonderingar nedträngningsdjup varierade mellan 1,4 och 7,4 meter. Slagsondens nedträngningsdjup vid borrhål 6 var 5,6 meter. Utdrag ur SGU:s jordartskarta 5 (9)

6 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik GRUNDVATTEN Grundvattennivån inom området bedöms generellt vara relativt ytlig och följa markens topografi. Vid undersökningstillfället uppmättes de fria grundvattenytorna i de öppna rören vid borrhål 3 och 7 på nivån +126,4 resp. +127,5 (motsvarande 0,7 resp. 1,4 meter under markytan). 6 TJÄLFARLIGHET Sanden inom området bedöms huvudsakligen tillhöra tjälfarlighetsklass 3 och materialtyp 4A medan silten bedöms tillhöra tjälfarlighetsklass 4 och materialtyp 5A enligt AMA Anläggning. 7 STABILITET 8 RADON Det bedöms ej föreligga några stabilitetsproblem inom området. Detta med hänsyn till planerad byggnation samt rådande jordlagerförhållanden. Det bedöms ej heller föreligga någon risk för blockutfall i eller i nära anslutning till planområdet. Ingen pågående erosion har påträffats i samband med fältundersökningen. Radonmätning har utförts i tre punkter med radonmätare Markus 10. Samtliga mätvärden överstiger 50 kbq/m 3. Detta betyder att marken skall klassas som högradonmark som ligger i intervallet >50 kbq/m 3, vilket innebär att byggnader skall uppföras radonsäkra. 9 SÄTTNINGAR Sättningsproblematik bedöms ej föreligga såvida organisk ytjord utskiftas före grundläggning. 6 (9)

7 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik GRUNDLÄGGNING Grundläggning av byggnader kan utföras på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 80 kpa. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Geotextil på schaktbotten som materialskiljande lager förordas. 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t.ex. regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 12 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Med hänsyn till jordens sammansättning inom området samt avståndet till grundvatten bedöms LOD genom perkolation som genomförbar inom västra delen av området. Jordens permeabilitet (vattengenomsläpplighet) i de övre jordlagren bedöms ligga i intervallet K m/s. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. Med hänsyn till den relativt höga grundvattennivån samt torvförekomsten bedöms LOD genom infiltration överlag som mindre lämpligt inom sydöstra delen av området. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar 7 (9)

8 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. 13 AVSEENDE FÖRORENINGAR Inom undersökningsområdet förekommer alunskiffer i jorden. Alunskiffer förekommer bland annat i jordlagerföljden i platåberg, såsom närbelägna Billingen. Då berg eroderats av senaste inlandsisen har alunskiffer avsatts i jordlagren. I områden kring platåberg förekommer normalt förhöjda halter av främst arsenik, men även andra metaller såsom uran, vanadin och molybden 1. I syfte att undersöka metallkoncentrationen av metaller i jord inom undersökningsområdet har ett urval av prover skickats på analys hos Eurofins Environment Testing. Totalt har nio prover analyserats. Av dessa förekommer arsenik över riktvärde för mindre känslig markanvändning i fyra prover. Även nickel och kobolt förekommer över riktvärde för känslig markanvändning, KM, i ett respektive två prov. Sammanställning av analysresultat och redovisning av halter återfinns i bilaga 4 och 5. Biogeokemikartor från SGU anger att arsenik, kobolt och nickel förekommer i höga halter i vattendrag i området. Berggrunden och jordlagren kan ha stor betydelse för den naturliga förekomsten av metaller i miljön. Halterna som uppmätts inom området bedöms spegla områdets och närområdets geologi och förekomst av alunskiffer. Antropogen orsak har ej kunnat påvisas sett till områdets markanvändning och avsaknad av fyllnadsmassor. Halterna som uppmätts bedöms därmed ej ha uppkommit till följd av föroreningar. Sett till den planerade markanvändningen bedöms risk för människors hälsa och miljön ej föreligga. Halterna av arsenik är dock relativt höga och användande av överskottsmassor på annan fastighet ska samrådas med den kommunala tillsynsmyndigheten. En anmälan om användning av avfall för anläggningsändamål bör upprättas om sådan användning blir aktuell. 14 GEOTEKNISKA REKOMMENDATIONER Det skall observeras att undersökningen är översiktlig. Innan byggnation krävs mer detaljerade undersökningar alternativt att schaktbotten besiktigas av geotekniskt sakkunnig. Detta styrs huvudsakligen av vilken typ av byggnation som ska uppföras samt dess läge. Ledningar bör som regel kunna läggas i naturligt lagrad jord på en grusbädd enligt AMA Anläggning. Packningskontroll bör utföras där fyllning >1 m utförs för byggnader. 1 Länsstyrelsen i Västra Götalands Län. Områden med rödfyr. Vägledning (9)

9 Ingelstorp 1:2 & 1:9 - Axvall, Skara kommun PM Geoteknik Mitta Geoteknik Vatten & Miljö Skövde Johan Ericsson Emil Svahn BILAGOR Bilaga 1 - Ritning G1 (Borrplan) Bilaga 2 - Ritning G2 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Analysresultat Bilaga 5 - Analysrapporter Bilaga 6 - Biogeokemikartor SGU Bilaga 7 - SGF:s Beteckningsblad 9 (9)

10 132,08 132,1 131,81 131,72 131,7 ALLABO

11

12 Vältvägen Skövde Sektion/borrhål Djup/nivå Fältundersökning F.S A.I Benämning Uppdrag Laboratorieundersökning F.P Sammanställning av LABORATORIEUNDERSÖKNINGAR Ingelstorp 1:2 & 1:9 - Axvall Skara Kommun Vattenkvot w % Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 17 Anm 1 0-0,3 Mörkbrun sandig MULLJORD A Rötter -1,0 Mörkbrun ngt mullhaltig grusig SAND 6 4 5B Alunskiffer -2,0 Brun siltig grusig SAND A Alunskiffer -3,0 Grå grusig siltig SAND A Alunskiffer -4,0 Grå sandig lerig SILT A Alunskiffer -5,0 Grå sandig lerig SILT A Alunskiffer 2 0-0,45 Svart MULLJORD A -1,0 Mörkbrun mullhaltig ngt lerig sandig SILT B -2,0 Mörkbrun ngt grusig sandig SILT A Mkt alunskiffer -3,0 Mörkbrun ngt grusig sandig SILT A Mkt alunskiffer -4,0 Mörkbrun ngt grusig sandig SILT A Mkt alunskiffer 3 Uppmätt gvy i rör 0,6 mumy (190319) 0-0,5 Svart TORV B -1,0 Svart TORV B -1,5 Svart TORV B -2,0 Mörkbrun siltig SAND A Alunskiffer -3,0 Brun siltig SAND A Alunskiffer 4 0-0,4 Svart MULLJORD A Rötter -1,0 Brun ngt grusig siltig SAND A Alunskiffer -2,0 brun siltig grusig SAND A Alunskiffer 5 0-0,3 Mörkbrun sandig MULLJORD A Rötter, alunskiffer -0,5 Brun siltig SAND A Alunskiffer -1,0 Mörkbrun siltig SAND A Alunkiffer -2,0 Mörkbrun ngt lerig siltig SAND A Alunkiffer 6 0-0,1 Mörkbrun ngt grusig MULLJORD 3 6A -2,0 Brun ngt siltig grusig SAND A -3,0 Mörkbrun grusig siltig SAND A Alunskiffer -5,0 Brun grusig siltig SAND A Alunskiffer 7 Uppmätt gvy i rör 1,4 mumy (190319) 0-0,3 Svart sandig MULLJORD 3 6A -0,5 Brun mullhaltig SAND B Alunskiffer -2,0 Brun siltig grusig SAND A Alunskiffer -3,5 Grå grusig siltig SAND A Alunskiffer -4,0 Grå ngt grusig sandig SILT A Alunskiffer -5,0 Grå sandig SILT A Alunskiffer

13 PM Geoteknik Ingelstorp 1:2 & 1:9 - Axvall Skara kommun Analysresultat jord Tabell 1 Analysresultat för metaller på jordprover uttagna på fastigheterna Ingelstorp 1:2 och 1:9 i Skara kommun. Redovisning av halter samt jämförelse mot riktvärden. Provnummer Provbenämning 19M M M M M M M M M007-4 Djup [m] 0,0-0,4 1,0-2,0 0-0,5 0,4-1,0 0-0,3 0,5-1,0 2,0-3,0 0-0,25 1,0-1,5 Riktvärden Mindre än ringa risk (MRR) 1 Känslig markanvändning (KM) 2 Mindre känslig markanvändning (MKM) 2 Jordart Svart mulljord Ngt grusig sandig silt* Svart torv Ngt grusig siltig sand Sandig mulljord* Siltig sand* Grusig siltig sand* Sandig mulljord Siltig grusig sand Provtagningsdatum ANALYSPARAMETRAR Torrsubstans (%) 55,5 79, ,1 77,8 85,6 82,2 77,3 88,3 Metaller (mg/kg TS) Arsenik As , ,1 5, Barium Ba Bly Pb 16 8,1 9 4, ,9 9,1 3, Kadmium Cd 0,57 < 0,20 < 0,31 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,2 0,8 12 Kobolt Co 8,6 6,9 6,6 6, ,3 4 4, Koppar Cu Krom Cr 13 5,9 7,1 5,7 15 8,2 6,9 9, Kvicksilver Hg 0,065 0,037 0,072 0,015 0,054 0,074 0,029 0,041 0,011 0,1 0,25 2,5 Nickel Ni , , Vanadin V Zink Zn Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) *Innehåll av alunskiffer i prov < Innebär halter under laboratoriets rapporteringsgräns. Blåmarkerad Gulmarkerad Orangemarkerad Riktvärde för nivå för mindre än ringa risk överskrids Riktvärde för KM överskrids Riktvärde för MKM överskrids

14 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xl>0Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M002-1 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0,0-0, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 55.5 % 5% SS-EN 12880:2000 Arsenik As 25 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 110 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 16 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd 0.57 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 8.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 49 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 13 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 45 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 73 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 51 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

15 AR-19-SL EUSELI Í%R%^Â!xl>0Î Peter Andersson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

16 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xn~}Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M002-3 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 1,0-2, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 79.5 % 5% SS-EN 12880:2000 Arsenik As 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 23 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 8.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 5.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 26 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 49 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 48 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

17 AR-19-SL EUSELI Í%R%^Â!xn~}Î Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

18 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xl?9Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M003-1 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0-0, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 33.0 % 5% SS-EN 12880:2000 Arsenik As 37 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 140 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 9.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.31 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 27 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 29 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

19 AR-19-SL EUSELI Í%R%^Â!xl?9Î Peter Andersson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

20 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xnw>Î Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M004-2 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0,4-1, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 86.1 % 5% SS-EN 12880:2000 Arsenik As 3.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 60 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 4.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 6.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 21 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 5.7 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 9.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 31 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 24 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

21 AR-19-SL EUSELI Í%R%^Â!xnw>Î Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

22 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xl@BÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M005-1 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0-0, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.8 % 5% SS-EN 12880:2000 Arsenik As 39 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 84 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 21 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 14 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 56 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 15 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 34 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 100 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 77 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

23 AR-19-SL EUSELI Peter Andersson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

24 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xlAKÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M005-3 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0,5-1, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.6 % 5% SS-EN 12880:2000 Arsenik As 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 40 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 15 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 22 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 64 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 8.2 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 41 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 75 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 58 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

25 AR-19-SL EUSELI Í%R%^Â!xlAKÎ Peter Andersson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

26 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xnÃÊÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M006-4 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 2,0-3, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 82.2 % 5% SS-EN 12880:2000 Arsenik As 7.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 30 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 7.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 5.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 32 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 6.9 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 10 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 44 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 35 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

27 AR-19-SL EUSELI Í%R%^Â!xnÃÊÎ Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

28 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xnxGÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Provtagningsplats: 19M007_ Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 0-0, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 77.3 % 5% SS-EN 12880:2000 Arsenik As 5.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 47 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 9.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 11 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 9.1 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 6.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 33 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 34 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

29 AR-19-SL EUSELI Í%R%^Â!xnxGÎ Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

30 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: MITTA AB Elin Arvidsson Glans Vältvägen SKÖVDE AR-19-SL EUSELI Í%R%^Â!xn}tÎ Kundnummer: SL Analysrapport Uppdragsmärkn. GLN: , Axvalla Travbana Provnummer: Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: 19M007-4 Provtagningsplats: Axvalla Travbana Djup (m) Provtagningsdatum Provtagare 1,0-1, Fredrik Stenqvist Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 88.3 % 5% SS-EN 12880:2000 Arsenik As 4.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Barium Ba 53 mg/kg Ts 25% EN ISO 11885:2009 / SS Bly Pb 3.8 mg/kg Ts 25% EN ISO 11885:2009 / SS Kadmium Cd < 0.20 mg/kg Ts 25% EN ISO 11885:2009 / SS Kobolt Co 4.3 mg/kg Ts 25% EN ISO 11885:2009 / SS Koppar Cu 13 mg/kg Ts 25% EN ISO 11885:2009 / SS Krom Cr 5.0 mg/kg Ts 25% EN ISO 11885:2009 / SS Kvicksilver Hg mg/kg Ts 20% SS028311mod/SS-EN ISO17852mod Nickel Ni 4.6 mg/kg Ts 25% EN ISO 11885:2009 / SS Vanadin V 18 mg/kg Ts 25% EN ISO 11885:2009 / SS Zink Zn 27 mg/kg Ts 25% EN ISO 11885:2009 / SS Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Emil Svahn (emil.svahn@mitta.se) Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

31 AR-19-SL EUSELI Í%R%^Â!xn}tÎ Paola Nilson, Rapportansvarig Denna rapport är elektroniskt validerad och signerad. Förklaringar AR-003v48 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

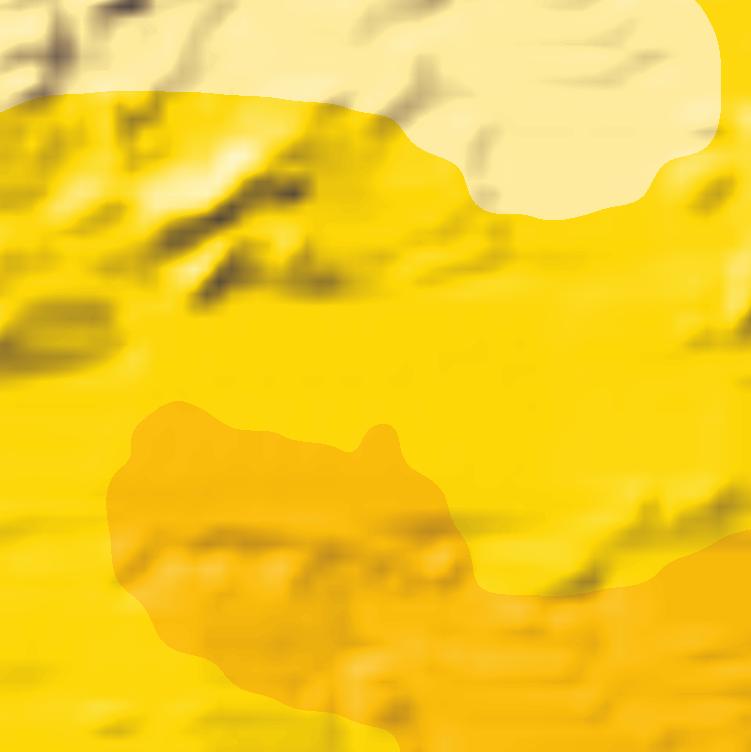

32 Nickel uppträder främst som spårelement i ultramafiska och mafiska bergarter, vilket innebär att man hittar förhöjda värden i barrskogsterrängen exempelvis i moränområdena i Norrlands inland och västra Svealand samt i Sydsveriges moränområde. Här uppträder nickel dels som ersättare för järn och magnesium, dels sulfidbundet tillsammans med t.ex. kobolt, arsenik och koppar. Nickel i ekonomiskt intressanta mängder påträffas i ultramafiska bergarter med halter som ligger mellan till ppm. I de mafiska bergarterna ligger halterna på 130 till 160 ppm och i de intermediära och felsiska magmatiska bergarterna på 5 till 55 ppm. I lerhaltiga sediment och skifferbergarter ligger nickelhalterna mellan 40 och 90 ppm. Liksom för många andra metaller är halterna höga i svavelrika sediment med ett högt organiskt innehåll. Nickels adsorptionsförmåga till lerpartiklar visas av de förhöjda halterna i leriga sediment. De kraftigaste förhöjningarna förorsakas av att de postglaciala lerorna inom östra Svealands berg-, morän- och lerområden (Mälardalen, Hjälmaren) och inom öst- och västkustens berg- och lerområden har exponerats genom landhöjningen. Om det vid vittring råder oxiderande förhållanden går nickel lätt i lösning och förs via markvatten och ytliga grundvatten ut i bäcksystemen. Rörligheten begränsas av nickels förmåga att lätt fångas upp av järn- och manganhydroxider, adsorberas vid lerpartiklar eller fixeras i organiskt material. Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Topografiskt underlag: Ur GSD-Vägkartan Lantmäteriet. MS2009/08799 Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnätet i brunt anger latitud och longitud i referenssystemet SWEREF 99.

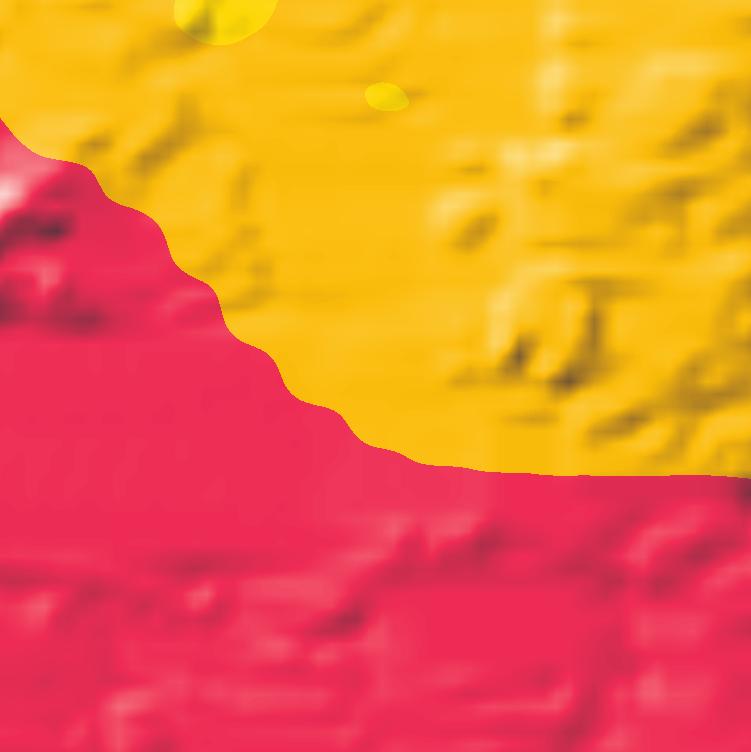

33 Arsenik förekommer som spårelement i många magmatiska bergarter. De högsta halterna återfinns i vissa graniter med nivåer från 1,0 till 2,6 ppm. Gästrikland, Uppland och Västmanland har med sina kalkrika jordar jämnhöga halter av arsenik i vattendragen. Även Närke, Östergötland, Västergötland och Skåne har liknande miljöer på grund av förekomsten av kambrosiluriska bergarter. Ultramafiska och mafiska bergarter uppvisar arsenikhalter på 0,5 till 2,0 ppm. Arsenik är ofta anrikad i vissa sedimentbergarter, speciellt i skiffrar med högt organiskt innehåll, där halterna kan nå upp till 15 ppm. Inom mineraliserade områden, t.ex. Bergslagen och Skelleftefältet, kan arsenikkoncentrationen lokalt nå procentnivåer eftersom ämnet bildar egna mineral (t.ex. arsenikkis) och dessutom förekommer med höga halter som spårelement i många andra mineral. Arsenik från berggrund och jordarter har ganska hög rörlighet i naturliga vatten, både i sur och i alkalisk miljö. Detta beror på ämnets förmåga att bilda komplexa, lättlösta joner som förs vidare ut i dräneringssystemen. I Norrlands inland finns områden med naturligt sura jordar där arsenik lätt kan gå i lösning. Arsenikhalten återspeglar i dessa områden en direkt koppling till berggrunden och dess moräner. Antropogena faktorer kan lokalt ha förändrat det geokemiska landskapet. Vanliga orsaker till arsenikspridning är förbränning av fossila bränslen, spridning vid avfalls- och skrothantering samt utsläpp vid träimpregneringsanläggningar. Orter med gruvindustrianläggningar lämnar också arsenikspår i miljön. Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Topografiskt underlag: Ur GSD-Vägkartan Lantmäteriet. MS2009/08799 Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnätet i brunt anger latitud och longitud i referenssystemet SWEREF 99.

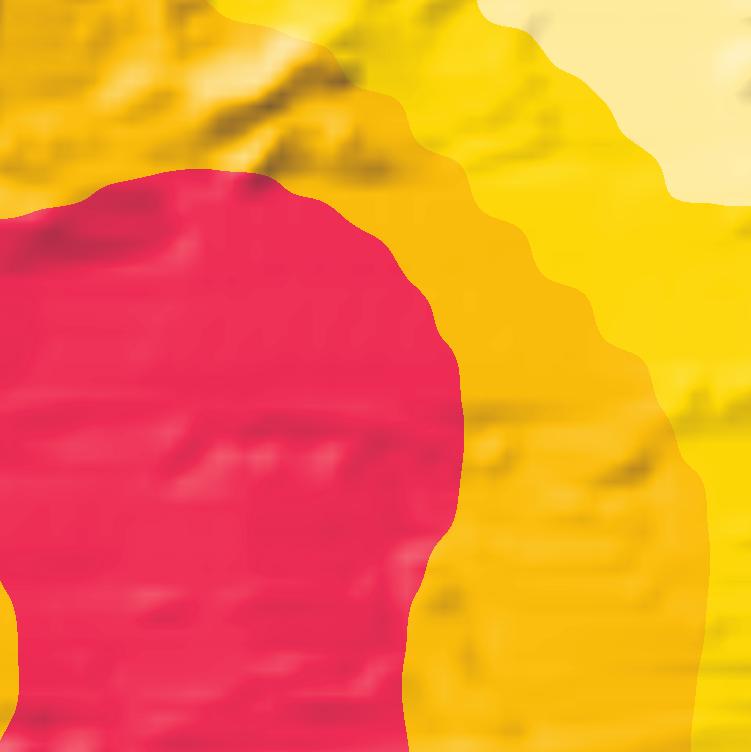

34 Kobolt är relativt rörlig i oxiderande miljöer, men dess förmåga att binda till järn- eller manganhydroxider, lerpartiklar och organiska material medför trots det en låg mobilitet. De högsta kobolthalterna återfinns i ultramafiska (kiselsyrafattig bergarter, i koncentrationer mellan 100 och 200 ppm, samt i mafiska bergarter med halter från 35 till 50 ppm. Exempel på områden med sådana bergarter är morän- och myrområdena i Norrland, västra Svealand och i Sydsverige. Miljön på dessa platser är sådan att kobolt kan lösas relativt enkelt och bli mobil, men kan även snabbt bindas till hydroxider. Intermediära och felsiska bergarter innehåller mellan 1 och 10 ppm kobolt. Kobolthalterna i lerhaltiga sediment och skiffrar ligger på ppm, medan sand- och kalksten uppvisar låga halter (0,1 3 ppm). Kobolts benägenhet att adsorberas vid lermineral visas tydligt i kartbilden. Tidigare nämnda morän- och myrområden, samt öst- och västkustens berg- och lerområden visar på förhöjda metallhalter i vattendragen. Att kobolt ställvis uppvisar stor spridningsbenägenhet beror på en kemisk miljö där metallen kan bilda mer mobila komplexjoner. En liknande effekt kan ses i alla regioner belägna under högsta kustlinjen. I många mineral kan kobolt vara ersättande spårelement för järn eller mangan, men ingår primärt i föreningar med arsenik, svavel och selen. Kobolt följer nickel i sitt geokemiska mönster. Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Topografiskt underlag: Ur GSD-Vägkartan Lantmäteriet. MS2009/08799 Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnätet i brunt anger latitud och longitud i referenssystemet SWEREF 99.

35 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

36 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

37 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Redovisning i sektion

38 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

39 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

40 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

41 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Sondering

42 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

43 In-situ försök IN-SITU FÖRSÖK Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

44 Hydrogeologiska undersökningar HYDROGEOLOGISKA UNDERSÖKNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

45 Förkortningar FÖRKORTNINGAR Utdrag ur SGF/BGS Beteckningssystem Version 2001:2

46 Utdrag ur SGF/BGS Beteckningssystem Version 2001:2 Förkortningar
