1 F2 Exchange

2 F2 Idag: Exchange i SBS 2008 Planering av systemet Exchange struktur, AD/GC/hierarki Core Components Management, Connectors Serverroller 2

3 Exchange Server i Small Business Server 2008? 3

4 Exchange medföljer SBS2008 Grundkonfigurering med SBS Console Connect To Internet Wizard Internet Address Management Wizard Configure Internet Mail Wizard Administration via Exchange Management Console (EMC) eller EMS (Exchange Management Shell) Smarthost 4

5 Exchange i SBS2008, några begränsningar? 5

6 Exchange SBS2008 Begränsningar: Exchange Standard Edition - Max 5 st. mailbox-databaser Max storlek på mailboxar = 2 GB per anv. Max total databasstorlek = 250 GB Alla serverroller på samma fysiska maskin Ingen Edge Server Role 6

7 EXCHANGE Planering av systemet Kapitel 1 Innan man kastar sig över konfiguration och skapande av användare krävs noggrann planering: Kontroll av användarnas behov vilket bland annat innefattar: Gruppera användare efter deras behov och uppgifter. Förstå varje grupps behov och hur de kommer att utnyttja Exchange. Beräkna ungefärligt antal mail som skickas per dag. Beräkna ungefärlig storlek på bifogade dokument. Beräkna hur ofta en användare ansluter till sin mailbox per dag. Kontrollera vilken hårdvara/mjukvara som krävs för att implementera ett Exchange system Hur mycket utbildning/support kräver användarna. 7

8 EXCHANGE Planering av systemet Planering forts: Kontroll av befintlig organisation: Var finns organisationen rent geografiskt. Hur många servrar finns på varje plats (som går att använda, med eller utan uppgradering) Vilka klientmaskiner finns OS, Office paket. Vilka nätverkstopologi används på de olika platserna. Vilken bandbredd har man mellan kontoren. Varför kontrollera detta? För att få en liten aning om vad som krävs i hårdvara/mjukvara på de olika platserna för att en Exchange implementation ska gå så smidigt som möjligt. Planering av nätverket: Namngivningsstandard skapa ny / använda befintlig Bestämma antalet servrar för att klara av befintlig och framtida belastning Beslut på hur externa användare ansluter, Feltolerans, vilka connectors som ska användas mm. 8

9 Verifiering av installation Verifiera/kontrollera/installera följande saker efter det att installationen är färdig och omstart av servern har skett: Kontrollera i Event Viewer efter eventuella fel. Kontrollera/verifiera att följande tjänster finns: Microsoft Exchange Active Directory Topology Microsoft Exchange EdgeSync (bara för Edge-servrar) Microsoft Exchange Information Store Microsoft Exchange Mail Submission Service Microsoft Exchange Mailbox Assistants Microsoft Exchange POP3 Microsoft Service Host Microsoft Exchange Transport Microsoft Exchange System Attendant. Installera Service Packs, Patchar och Hotfixar. 9

10 EXCHANGE och WINDOWS SERVER Kravet för att kunna köra Exchange 2007: Windows Server 2008 R2 eller Small Business Server 2008 eller Windows Server bit. Domänstruktur (Forest AD,DNS) Tjänster: IIS, SMTP, NNTP, ASP.NET 10

11 EXCHANGE 2007 Hierarki Högst upp i Exchange hierarkin hittar vi organisationen Exchange Organisation, och under detta containers med innehållande objekt, ex servrar, policies mm. Organisations i Exchange kan till viss del jämföras med forests i Windows 2008 Server om man tänker på dess uppbyggnad och omfattning. 11

12 Exchange och AD Exchange sparar data på 2 platser: AD / GC Egen databas/er med tillhörande transaktionslog. I AD sparas data på 3 olika ställen, nämligen i de 3 namnområde som AD är uppbyggt av: (partitioner i ADSIedit.msc) Domain. Domän objekten för Exchange användare, grupper och kontakter. Configuration. Routinggrupper och Connectors Schema. Mallar till de Exchange objekt man kan använda sig av. Under installationen av Exchange utökas schemat. 12

13 Exchange och Global Catalog Allmänt om GC: Global Catalog är en read-only kopia av delar av AD. GC används för att effektivisera sökningar i AD. Representeras av ett SRV record i DNS:en Exchange och Outlook använder GC bland annat för att kunna söka i GAL Global Access List. 13

14 Active Directory och Exchange Server 2007 Exchange Server 2007 använder AD på flera olika sätt: I AD finns information om användare gruppmedlemskap, adresser, begränsningar av meddelande storlek mm. I AD finns information om Exchange servern och hur Exchange organisationen är konfigurerad, inställningar för mailboxar, hur kontakt med Internet ska ske mm. Exchange använder Global Catalog och dess information för processen att autentisera användare och servrar. I Global Catalog finns också GAL, dvs Global Address List där användare kan hämta info om alla användare i organisationen. Kerberos som är default autentiserings protokoll för AD domän används för autentisering när klienterna (Outlook) ska komma åt sina mailboxar. Exchange information replikeras med AD replikeringen. 14

15 EXCHANGE 2007 Ramverk Sid 49-53, Sid Ramverket som bygger hela Exchange arkitekturen bygger på följande 3 huvudkomponenter: 1. Organisation Components Organisation Administrative groups Servers Recipients 2. Core Components Information Store (Mailbox databases) Hub Transport Client Access 3. Connectors SMTP connectors POP3 connectors 15

16 EXCHANGE Organisation components Organisation Components: Organisation Configuration: Organisationen som planerar att implementera Exchange. Endast en Organisation per forest. Server Configuration Används för att beskriva en enskild dator som har tjänsten Exchange installerad och startad. Antalet servrar bestäms av hårdvara och antalet användare. Recipient Configuration Objekt (users, contacts, distribution groups mm) som kan ta emot ett Exchange meddelande. Administreras via Exchange Management Console eller Exchange Management Shell. 16

17 Exchange - Management EMC Exchange Management Console 17

18 EXCHANGE Core Components Core Components: Information Store. Databaser (innehåller mailboxar och public folders) och Exchange relaterade tjänster (services) i Windows. Routing-topologi. Funktionen som används för att routa meddelande inom organisationen samt till och från den. Exchange använder sig av Site Links i AD för att hitta bästa vägen. System Attendant. Dynamisk information om systemet, dvs info om DC i domänen, medlar mellan olika Exchange komponenter, info och underhåll av IIS, bygger routing tabeller mm. 18

19 Exchange - Management Exchange Management Shell 19

20 Distribution Groups och Contacts Sid Distribution Groups: Samling av användare och/eller kontakter och/eller andra grupper. Mail skickat till en Distribution Group kopieras och skickas till alla medlemmar i gruppen. Contacts: Används för att bla. göra externa adresser synliga i GAL. Är alltså ingen riktig användare i systemet, utan en vidarekoppling för exempelvis inhyrda konsulter. 20

21 Mailboxes och Public Folders Mailboxes: Del av Exchange Mailbox Store (databas) där en användares privata mail sparas. Har en användare en mailbox är han/hon det som kallas mailbox-enabled. Finns användaren i adressboken men inte har en egen mailbox på servern, så kallas denna mail-enabled. Public Folders: Katalog/mapp som är tillgänglig för mer än en användare. ACEs (Access Control Entries) bestämmer vem som har rättigheter till den publika katalogen. Används exempelvis i arbete med projekt för att spara all projektinfo på ett ställe. 21

22 EXCHANGE Connectors Kapitel 7 Connectors: Mjukvara som används som gateway mellan ett Exchange system till ett annat mailsystem. Kommunikationen bygger helt och hållet på SMTP. Kan användas som endast en utväg till ett annat mailsystem eller för att koppla ihop Exchange system som litar på varandra för att de ska kunna nyttja tex en gemensam GAL. Internt bygger Exchange connectors automatiskt, men för extern kommunikation kan manuella inställningar behöva göras. För Exchange i SBS 2008 görs detta automatiskt via guider. 22

23 EXCHANGE Connectors 23

24 EXCHANGE Connectors Connectors forts: SMTP Connectors: Mellan två internetbaserade mailservar. Två typer: SMTP Receive Connectors SMTP Send Connectors Används också för att koppla ihop servrar med olika Exchange versioner och olika SMTP-kompatibla meddelandesystem - POP3 Connector - För hämtning av mail från ISP-konton 24

25 Exchange Server-roller Sid Sid Distribuerad arkitektur Används vid hög belastning/många användare. Dela upp ansvarsområden för mailservrarna. Effektiviserar användandet av resurser. 25

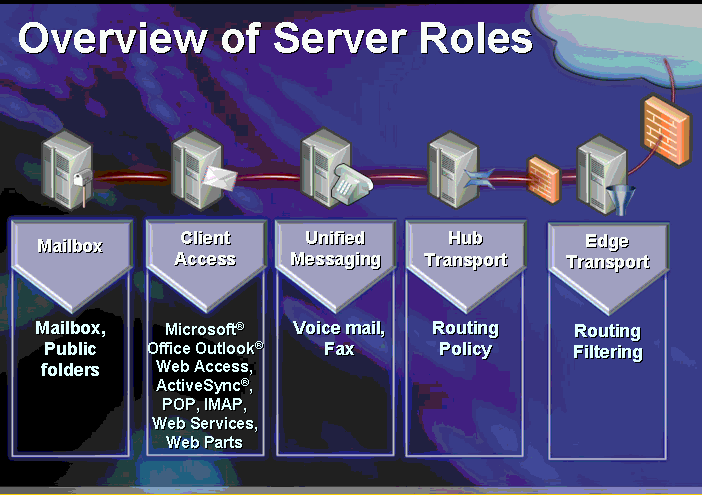

26 Exchange Server-roller 26

27 Exchange Server-roller Exempel på Edge-transport 27

28 Exchange Server-roller Exempel på serverroller (t ex SBS2008) 28

29 Exchange Server-roller Client Access role Motsvarar front-end server i Exchange 2003 Hanterar OWA (Outlook Web Access) och mobila enheter, t ex ActiveSync. 29

30 Address Lists Address List GAL (Global Address List): Den primära gula sidorna för användarna. Lista med användare från hela organisationen. Används för att hitta adresser till mottagare. Bygger på användarnas namn, inte mailadresser. Användare kan skapa sina egna adresslistor address books och offline address books. 30

31 Exchange och IIS IIS tillhandahåller några av Exchange s kärnkomponenter: WWW service. Ger tillgång till användarnas mailboxar via Webbgränssnitt OWA (Outlook Web Access) Protokollen POP3 och IMAP4 (manuell start) Funktioner som inte längre sköts av IIS: SMTP Exchange 2007 har en egen SMTP-stack NNTP Denna tjänst ska inaktiveras innan installation OMA Outlook Mobile Access, ersatt av ActiveSyncteknik 31
