MB 20/26 INSTRUKTIONSBOK. UpRight. MB 20N från serienummer 20,0001 och upp MB 26 från serienummer 26,0001 och upp

Transkript

1 UpRight INSTRUKTIONSBOK MB 20/26 MB 20N från serienummer 20,0001 och upp MB 26 från serienummer 26,0001 och upp ZIP-UP SVENSKA AB Tel: Tel:

2 UpRight SÄKERHETSINSTRUKTIONER MB 20/26 VARNING All personal skall noggrant läsa, förstå och följa alla säkerhetsinstruktioner, samt manöverinstruktioner i denna instruktionsbok innan manövrering eller underhåll av någon UpRight-maskin utförs. DENNA MASKIN ÄR INTE ISOLERAD MOT STRÖM. Manövrering närmare högspänningsledningar än 3 meter är FÖRBJUDET KÖR INTE upp plattformen eller kör med upphöjd plattformen om inte underlaget är fast och horisontellt. Kör INTE upp plattformen utan att först kontrollera att området ovanför plattformen är fritt från hinder eller andra faror. Att sitta, stå eller klättra på plattformsräcket är FÖRBJUDET FÖRBJUDET: Att använda maskinen utan att bära säkerhetssele som är fastsatt i fästöglan på plattformen samt att ha stången vid insteget på plattformen i upphöjt läge. FÖRBJUDET: För personal, utom de på plattformen, att uppehålla sig inom en meter från maskinen. MANÖVRERA INTE maskinen innan du undersökt underlaget avseende faror som hål, kanter eller andra hinder. FÖRBJUDET: att lasta mer än 215 kg inklusive 2 personer, på plattformen. FÖRDELA lasten jämnt på plattformsgolvet. FÖRBJUDET: att fästa skyltar, flaggor eller rep på plattformen eller jibben. FÖRBJUDET: att manövrera maskinen utan att ha genomgått säkerhetsträning, för personer som är under inflytande av alkohol eller andra droger samt för personer som inte läst och förstått manöverinstruktionerna i denna instruktionsbok. FÖRBJUDET: att köra denna maskin på mjukt ojämnt underlag eller på underlag som har en hållfasthet understigande 15 kg/cm 2. FÖRBJUDET: att använda denna maskin om det blåser mer än 12.5 m/sek. FÖRBJUDET: att placera stegar eller ställningar på plattformen. FÖRBJUDET: att hänga last i plattformen, att öka plattformsstorleken, att använda maskinen som lyftkran eller andra applikationer som involverar ökad last eller krafter. FÖRBJUDET: att ändra eller modifiera manöver- eller säkerhetssystemen. INSPEKTERA: maskinen noggrant avseende saknade dekaler, sprickor i svetsar, lösa detaljer, hydraulläckage, skadade kablar, lösa anslutningar eller hjulbultar. ANVÄND INTE en maskin som är skadad eller felaktig. (Kontakta maskinleverantören för instruktioner). FÖRBJUDET: att klättra nedför bommen med upphöjd plattform. FÖRBJUDET: att utföra underhåll på maskinen med uppkörd plattform om den inte säkrats mot oavsiktlig sänkning. FÖRBJUDET: att ladda batterierna nära öppen eld eller gnistkälla. FÖRBJUDET: att ersätta någon komponent med annat än originaldelar (såvida inte tillverkaren anger något annat). FÖRBJUDET: att förvara maskinen (längre eller kortare tid) med uppkörd plattform eller med urkopplade bromsar. FÖRBJUDET: att använda andra manövrer än nödsänkning då larmet ljuder. 2

3 UpRight INNEHÅLLSFÖRTECKNING MB 20/26 1. Introduktion Transport Säkerhetsinspektion Manövrering Specifikation och arbetsområde

4 UpRight 1. INTRODUKTION MB 20/26 OMFATTNING Denna instruktionsbok innehåller information om tillvägagångssätt och ansvar för inspektion, transport, förberedelser och säker manövrering av MB20N & MB 26. Underhålls- och reservdelsmanualen täcker förebyggande underhåll och felsökning. Termen MB20/26 används i denna instruktionsbok MB 20/26 ANVÄNDNINGSOMRÅDE OCH BEGRÄNSNINGAR Denna maskin skall användas för att ge snabb och säker åtkomst av arbetsplatser ovan mark. Maskinen får endast användas på fast, horisontellt underlag. Referera till Specifikationer för maskinens prestanda och begränsningar. ANVÄND INTE maskinen på mjukt underlag eller på underlag som lutar mer än 2 grader. ANVÄND INTE lyftmekanismen för att höja eller sänka ned gods eller personer utom på plattformen och inom maskinens viktbegränsningar. Kliv INTE upp på plattformen från någon konstruktion, ställning eller annan maskin. PLATTFORM MB20/26 är en självgående, snabbmanövrerad arbetsplattform, konstruerad för att höja personal till en plattformshöjd av 6.00 meter. Arbetshöjden är ungefär 8.00 meter. Max last är 215 kg. Maskinen erbjuder möjligheten att nå över hinder men skall användas på fast horisontellt underlag. Plattformen är tillräckligt stor att rymma 2 personer och har ett perforerat plattformsgolv med en 150 mm hög sparklist. Plattformsräcket är konstruerat av aluminiumrör och det finns en säkerhetsstång vid insteget. Fästöglor för säkerhetssele finns monterade vid plattformsgolvet. ÖVRE MANÖVERBOXEN Den övre eller primära, manöverboxen är monterad i framkant på plattformen. Den har en joystick med vilken alla manövrer, inklusive körning och styrning, kan manövreras proportionellt. En dödmansfunktion finns också på joysticken. Denna funktion måste aktiveras innan någon rörelse kan manövreras. Denna konstruktion gör att maskinen kan manövreras med en hand. En komplett förklaring av manöverfunktionerna återfinns i kapitel 4 Manövrering. NEDRE MANÖVERBOXEN Den nedre eller sekundära manöverboxen är monterad i armhöjd på mastens skydd. Den innehåller en återfjädrande dödmansbrytare och manöverbrytare för alla funktioner utom körning och styrning. Denna manöverbox används primärt vid underhåll och inspektion innan körning. Den får aldrig användas för att manövrera en bemannad eller obemannad plattform. Den får dock, i nödfall, användas för att sänka ned en bemannad plattform. HÖJNINGSENHET Plattformen höjs och sänks med en kombination av en teleskopisk mast och en jibb. Huvudcylinder, monterad inne i masten, höjer första mastsektionen direkt. Övriga mastsektioner är kopplade med ett system av kedjor och hjul. Ett parallellt system av kraftiga band gör att masten sänks ned i rätt sekvens. 4

5 UpRight 1. INTRODUKTION MB 20/26 Jibbcylindern lyfter jibben i en båge. Alla hydrauliska funktioner sker med hjälp av magnetstyrda ventiler. På varje cylinder finns en slangbrottsventil monterad som förhindrar okontrollerad sänkning om en slang går sönder. SVÄNGVÄXEL Masten, jibben och plattformen kan roteras med ett utligg av 2.6 meter, mätt från svängcentrum. Rotationen sker med hjälp av en hydraulmotor och en svängväxel. KRAFTKÄLLA Kraftkällan består av fyra 6V batterier som driver en 4 kw elektrohydraulisk pump. Pumpen driver alla hydraulcylindrar och körmotorerna. Med en kontrollventil styrs oljan till funktionerna. Oljeflödet är begränsat av den förprogrammerade hastighetsinställningen men bestäms av övre manöverboxens joystick. KÖR- OCH STYRSYSTEM En elektronisk kontrollenhet, monterad i chassit, är förprogrammerad med de maxmala hastigheterna för varje funktion. Kontrollenheten begränsar den elektriska motorns och pumpens rotationshastighet och begränsar därmed det maximala oljeflödet. Följande funktioner kontrolleras och drivs av det elektrohydrauliska systemet:- Körning (framåt och bakåt) med nedkörd mast. Körning (framåt och bakåt) med uppkörd mast. Styrning Höjning och sänkning av masten. Mastrotation Höjning av jibben. Jibbens sänkning sker med hjälp av tyngdkraften och hastigheten kontrolleras av inbyggda begränsningar. 5

6 UpRight 2. TRANSPORT MB 20/26 MASKINVIKTER Tänk på vikten innan MB20/26 transporteras eller lyfts. Det är viktigt att veta att maskinens tyngdpunkt, med hopfälld maskin, är cirka 80 cm över marken i linje med kedjan på mastens baksida. MB 20 N, CE-versionen = 2554 kg MB 26, CE-versionen = 2413 kg Vid svårigheter med transport eller lyft av maskinen, kan motviktsblocket tas loss från maskinen. Lossa de 13 skruvarna som håller motviktsskyddet i masten. Lossa därefter de 4 bultarna som håller motvikten i masten och använd en gaffeltruck för att ta bort motviktsblocket. Motviktsblocket väger 850 kg. Detta får inte göras utan skriftligt medgivande från UpRight. 1. LYFT MED GAFFELTRUCK Placera aldrig gafflarna framifrån eller bakifrån vid lyft av MB 20 med gaffeltruck. Tilta gafflarna bakåt så mycket det går snart MB20/26 lyfts från underlaget. Vid transport på lutande eller ojämnt underlag skall jibben bindas fast i gaffelstativet som en säkerhetsåtgärd. 2. LYFT MED KRAN MB20/26 får endast lyftas med kran om det sker enligt följande: Höj jibben så att lyftvajrarna går klara (se bild härunder). Använd 4 lyftvajrar, kopplade till en lyftspridare. Minsta lyftkapacitet för varje lyftvajer skall vara 2 ton och minsta längden 2 meter. Skador på skydd och/eller plattformsräcket kan uppstå om spridare inte används vid lyft. Fäst lyftvajrarna med 1 tons schacklar till lyftöglorna i chassit (Se bild härunder). Fäst INTE lyftvajrarna någon annanstans på maskinen. MB20/26 får endast lyftas med gaffeltruck om det sker enligt följande: Se till att masten och jibben är helt nedsänkta och att potthålsbalkarna är helt uppdragna. Justera gafflarna så att minsta avståndet mellan dem är 800 mm. Placera gafflarna så nära framhjulet som möjligt. Lyft kan ske från båda sidor. 6

7 UpRight 2. TRANSPORT MB 20/26 3. TRANSPORT MED LASTBIL MB20/26 kan transporteras på lastbil med tillräcklig lastkapacitet. På grund av sin höga backtagningsförmåga, kan maskinen köras upp på lastbilen via en lastramp med en största lutning av 14 grader. Det rekommenderas att maskinen backas upp på lastbilen för att kunna köras framåt vid lossning på arbetsplatsen. Vinschning kan ske vid större lutningar men lastbilens vinsch skall då köras på lägsta hastighet för att undvika övertryck i maskinens hydraulsystem. Då MB20/26 har lastats på lastbilen, skall maskinen lastsäkras genom att: 1. Lägga klossar framför och bakom hjulen. 2. Surras med kedjor eller spännband. För att bogsera eller vinscha maskinen är det nödvändigt att koppla förbi kontrollventilerna och frigöra bromsarna. Gör enligt följande: 1. Sänk ned jibben och mastsektionerna helt. Sväng överdelen till transportläge. 2. Sätt nyckelbrytaren, på övre manöverboxen i läge Från. 3. Tag bort den bakre skyddsplåten på chassit och lokalisera ventilblocket. 4. Ventilen märkt A skall vridas fullt medsols för att stänga. Ventilen märkt B skall vridas fullt motsols för att öppna. 5. Pumpa med handpumpen för att bygga upp tillräckligt med tryck för att frigöra bromsarna. Bromsarna är integrerade med de hydraulisk drivmotorerna. Maskinen kan nu bogseras eller vinschas. VENTIL BOGSERING / VINSCHNING De automatiska bromsarna ansätts så snart maskinen står still, om fel uppstår på det hydrauliska drivsystemet eller om maskinen blir strömlös. 7

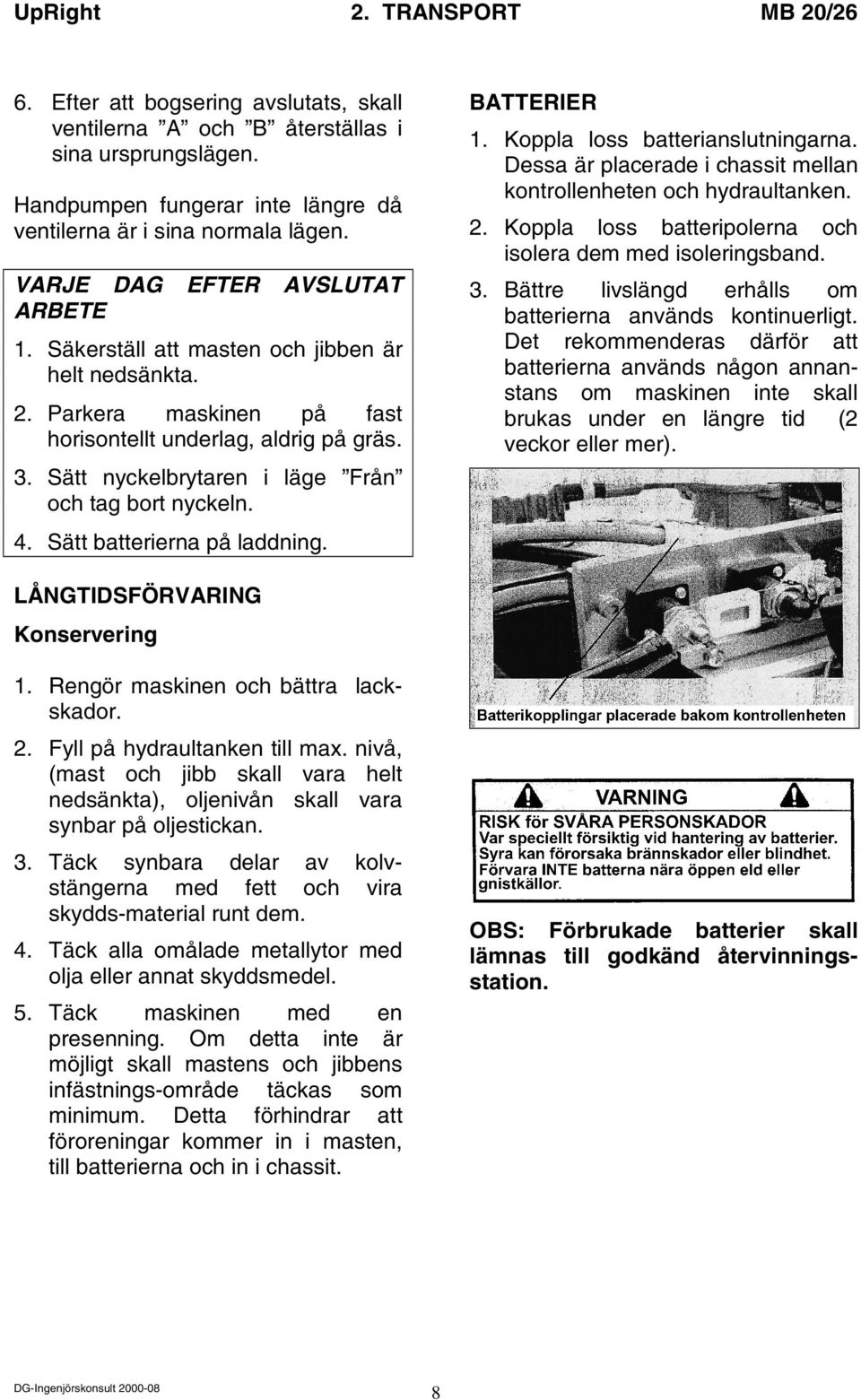

8 UpRight 2. TRANSPORT MB 20/26 6. Efter att bogsering avslutats, skall ventilerna A och B återställas i sina ursprungslägen. Handpumpen fungerar inte längre då ventilerna är i sina normala lägen. VARJE DAG EFTER AVSLUTAT ARBETE 1. Säkerställ att masten och jibben är helt nedsänkta. 2. Parkera maskinen på fast horisontellt underlag, aldrig på gräs. 3. Sätt nyckelbrytaren i läge Från och tag bort nyckeln. 4. Sätt batterierna på laddning. BATTERIER 1. Koppla loss batterianslutningarna. Dessa är placerade i chassit mellan kontrollenheten och hydraultanken. 2. Koppla loss batteripolerna och isolera dem med isoleringsband. 3. Bättre livslängd erhålls om batterierna används kontinuerligt. Det rekommenderas därför att batterierna används någon annanstans om maskinen inte skall brukas under en längre tid (2 veckor eller mer). LÅNGTIDSFÖRVARING Konservering 1. Rengör maskinen och bättra lackskador. 2. Fyll på hydraultanken till max. nivå, (mast och jibb skall vara helt nedsänkta), oljenivån skall vara synbar på oljestickan. 3. Täck synbara delar av kolvstängerna med fett och vira skydds-material runt dem. 4. Täck alla omålade metallytor med olja eller annat skyddsmedel. 5. Täck maskinen med en presenning. Om detta inte är möjligt skall mastens och jibbens infästnings-område täckas som minimum. Detta förhindrar att föroreningar kommer in i masten, till batterierna och in i chassit. OBS: Förbrukade batterier skall lämnas till godkänd återvinningsstation. 8

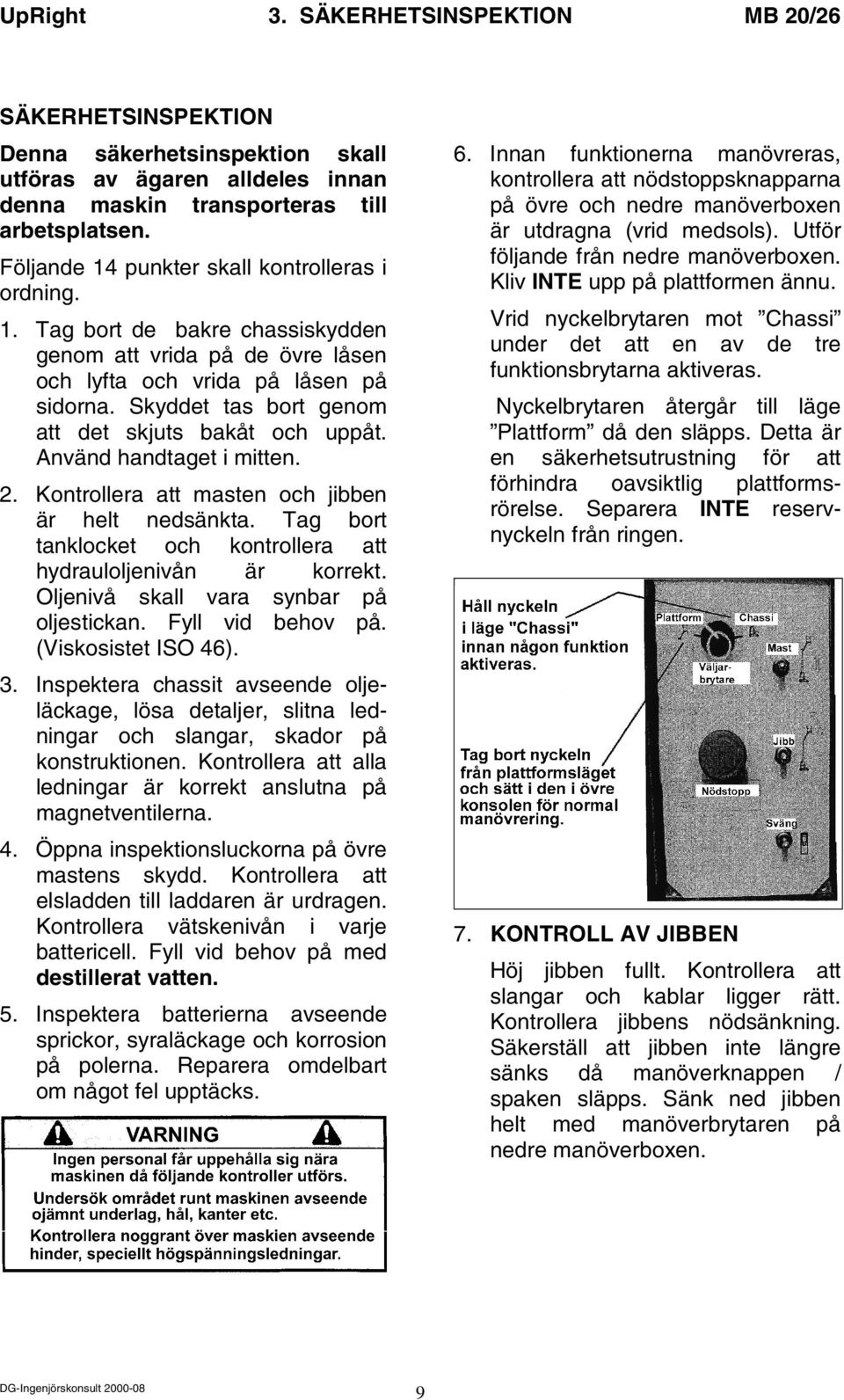

9 UpRight 3. SÄKERHETSINSPEKTION MB 20/26 SÄKERHETSINSPEKTION Denna säkerhetsinspektion skall utföras av ägaren alldeles innan denna maskin transporteras till arbetsplatsen. Följande 14 punkter skall kontrolleras i ordning. 1. Tag bort de bakre chassiskydden genom att vrida på de övre låsen och lyfta och vrida på låsen på sidorna. Skyddet tas bort genom att det skjuts bakåt och uppåt. Använd handtaget i mitten. 2. Kontrollera att masten och jibben är helt nedsänkta. Tag bort tanklocket och kontrollera att hydrauloljenivån är korrekt. Oljenivå skall vara synbar på oljestickan. Fyll vid behov på. (Viskosistet ISO 46). 3. Inspektera chassit avseende oljeläckage, lösa detaljer, slitna ledningar och slangar, skador på konstruktionen. Kontrollera att alla ledningar är korrekt anslutna på magnetventilerna. 4. Öppna inspektionsluckorna på övre mastens skydd. Kontrollera att elsladden till laddaren är urdragen. Kontrollera vätskenivån i varje battericell. Fyll vid behov på med destillerat vatten. 5. Inspektera batterierna avseende sprickor, syraläckage och korrosion på polerna. Reparera omdelbart om något fel upptäcks. 6. Innan funktionerna manövreras, kontrollera att nödstoppsknapparna på övre och nedre manöverboxen är utdragna (vrid medsols). Utför följande från nedre manöverboxen. Kliv INTE upp på plattformen ännu. Vrid nyckelbrytaren mot Chassi under det att en av de tre funktionsbrytarna aktiveras. Nyckelbrytaren återgår till läge Plattform då den släpps. Detta är en säkerhetsutrustning för att förhindra oavsiktlig plattformsrörelse. Separera INTE reservnyckeln från ringen. 7. KONTROLL AV JIBBEN Höj jibben fullt. Kontrollera att slangar och kablar ligger rätt. Kontrollera jibbens nödsänkning. Säkerställ att jibben inte längre sänks då manöverknappen / spaken släpps. Sänk ned jibben helt med manöverbrytaren på nedre manöverboxen. 9

10 UpRight 3. SÄKERHETSINSPEKTION MB 20/26 8. KONTROLL AV MASTEN Kedjor Höj masten cirka 30 cm över sitt nedersta läge. Kontrollera att kedjan ligger rätt. Höj masten helt och kontrollera att varje lyftkedja är rätt justerad enligt följande: Varje kedja i paret skall bära last. Använd en tensiometer och applicera en kraft av ungefär 10 kg till en av de två kedjorna i paret. (ung. halvvägs upp på kedjan). Anteckna kedjans ungefärliga deflektion. Upprepa med den andra kedjan. Kedjor som bär lika mycket last har samma deflektion. Justera kedjorna tills de har lika deflektion. Momentdrag låsbultarna med 70 Nm. Applicera ett tunt lager fett på lyftkedjorna med en liten pensel. OBS: Om någon av kedjorna spänns för mycket lyfts masten och maskinens hopfällda höjd ökar. kontrollera att de sitter fast. Referera till Underhållsmanualen för periodiska kontroller av dessa band. NÖDSÄNKNING Kontrollera mastens nödsänkningsfunktion. Spaken är placerad i övre mastens skydd. Öppna den vänstra luckan för batteriinspektion och lokalisera dekalen Nödsänkning. Kontrollera glidplattorna avseende skador eller repor. Byt dem vid behov. 9. Höj jibben fullt. Sväng, med hjälp av manövern på nedre manöverboxen, överdelen 90 grader. Kontrollera att kablar och slangar ligger rätt. Sväng därefter 180 grader i båda riktningarna. Kontrollera att de mekaniska svängstoppen är intakta. 10. STANDARDMANÖVRER PLATT- FORM Upprepa svängfunktionerna från övre manöverboxen. Kontrollera att, då nödstoppsknappen tryckts in, inga manövrer går att utföra. BAND Mastbanden är till för att säkerställa att mastsektionerna sänks i rätt ordning och viktigare, masten kan inte fortsätta att sänkas om jibben eller plattformen stöter på ett hinder. Höj masten ung. 30 cm. Kontrollera att de externa bultarna i mastklämmorna sitter fast. Drag i den korta delen av varje band och ÖVRE MANÖVERBOX 10

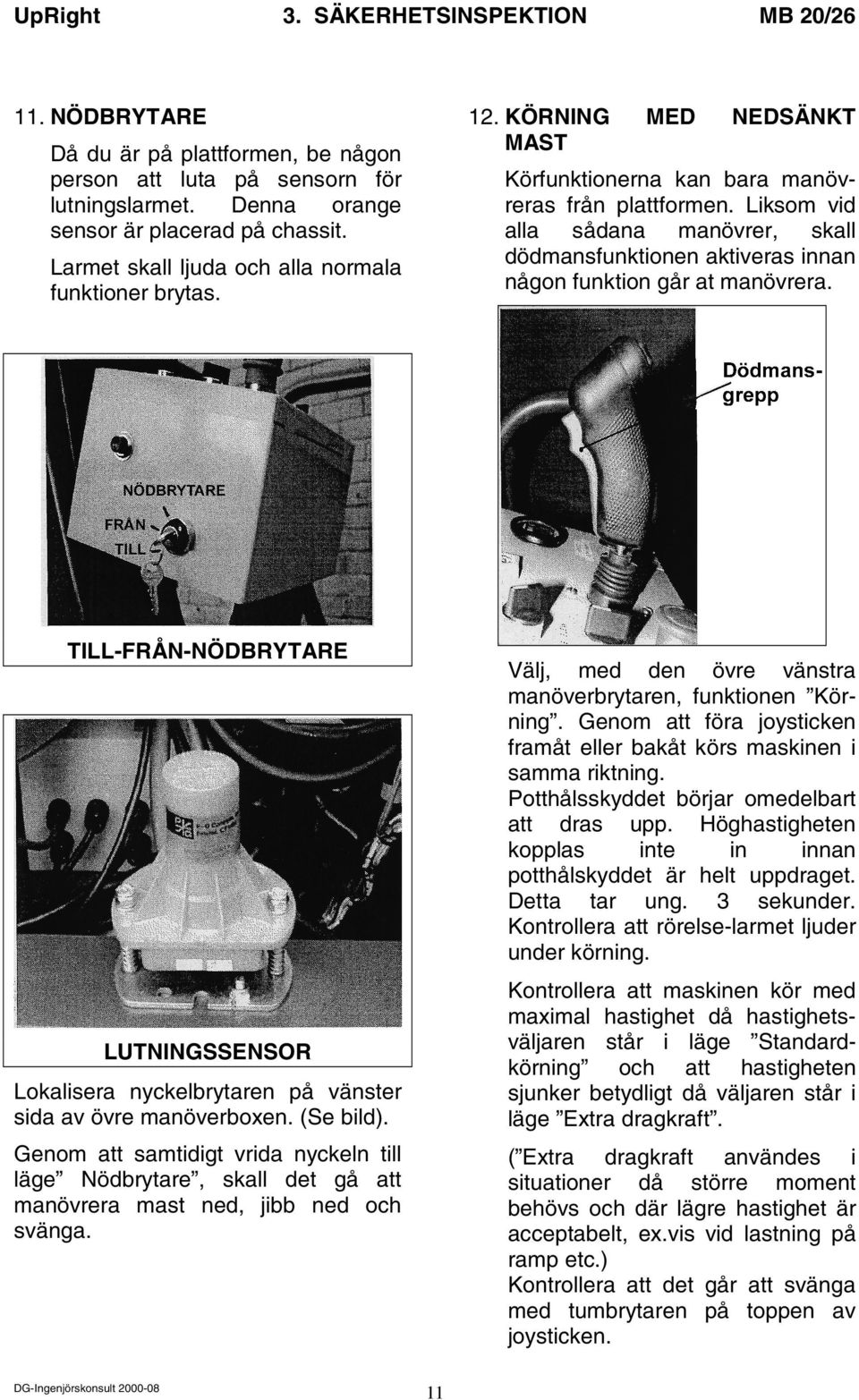

11 UpRight 3. SÄKERHETSINSPEKTION MB 20/ NÖDBRYTARE Då du är på plattformen, be någon person att luta på sensorn för lutningslarmet. Denna orange sensor är placerad på chassit. Larmet skall ljuda och alla normala funktioner brytas. 12. KÖRNING MED NEDSÄNKT MAST Körfunktionerna kan bara manövreras från plattformen. Liksom vid alla sådana manövrer, skall dödmansfunktionen aktiveras innan någon funktion går at manövrera. TILL-FRÅN-NÖDBRYTARE LUTNINGSSENSOR Lokalisera nyckelbrytaren på vänster sida av övre manöverboxen. (Se bild). Genom att samtidigt vrida nyckeln till läge Nödbrytare, skall det gå att manövrera mast ned, jibb ned och svänga. Välj, med den övre vänstra manöverbrytaren, funktionen Körning. Genom att föra joysticken framåt eller bakåt körs maskinen i samma riktning. Potthålsskyddet börjar omedelbart att dras upp. Höghastigheten kopplas inte in innan potthålskyddet är helt uppdraget. Detta tar ung. 3 sekunder. Kontrollera att rörelse-larmet ljuder under körning. Kontrollera att maskinen kör med maximal hastighet då hastighetsväljaren står i läge Standardkörning och att hastigheten sjunker betydligt då väljaren står i läge Extra dragkraft. ( Extra dragkraft användes i situationer då större moment behövs och där lägre hastighet är acceptabelt, ex.vis vid lastning på ramp etc.) Kontrollera att det går att svänga med tumbrytaren på toppen av joysticken. 11

12 UpRight 3. SÄKERHETSINSPEKTION MB 20/ KÖRNING MED UPPKÖRD MAST Då mastsektionerna är uppkörda, går det att köra och styra maskinen med mycket reducerad KRYP- HASTIGHET. Notera även att, då masterna är uppkörda, potthålsskydden är nedsänkta maximalt och skall så förbli även då maskinen körs med kryphastighet. 14. AVSLUTANDE FÖRBEREDELSE Sänk ned masten och jibben i transportläge. Sätt tillbaka alla skydd. Maskinen är nu klar för Manövrering eller transport. Se berörda avsnitt i denna instruktionsbok. 12

13 UpRight 4. MANÖVRERING MANÖVRER OCH INDIKERINGAR Denna sektion visar manövrer och indikeringar i tabellform och ger detaljerad information. Säkerhetskontrollen skall utföras innan manövrering av maskinen påbörjas. Dessa kontroller finns detaljerade i förra kapitlet. Förare som följer dessa riktlinjer lär sig manövrerna och indikeringarna på maskinen Övre manöverbox och konsol MB 20/26 13

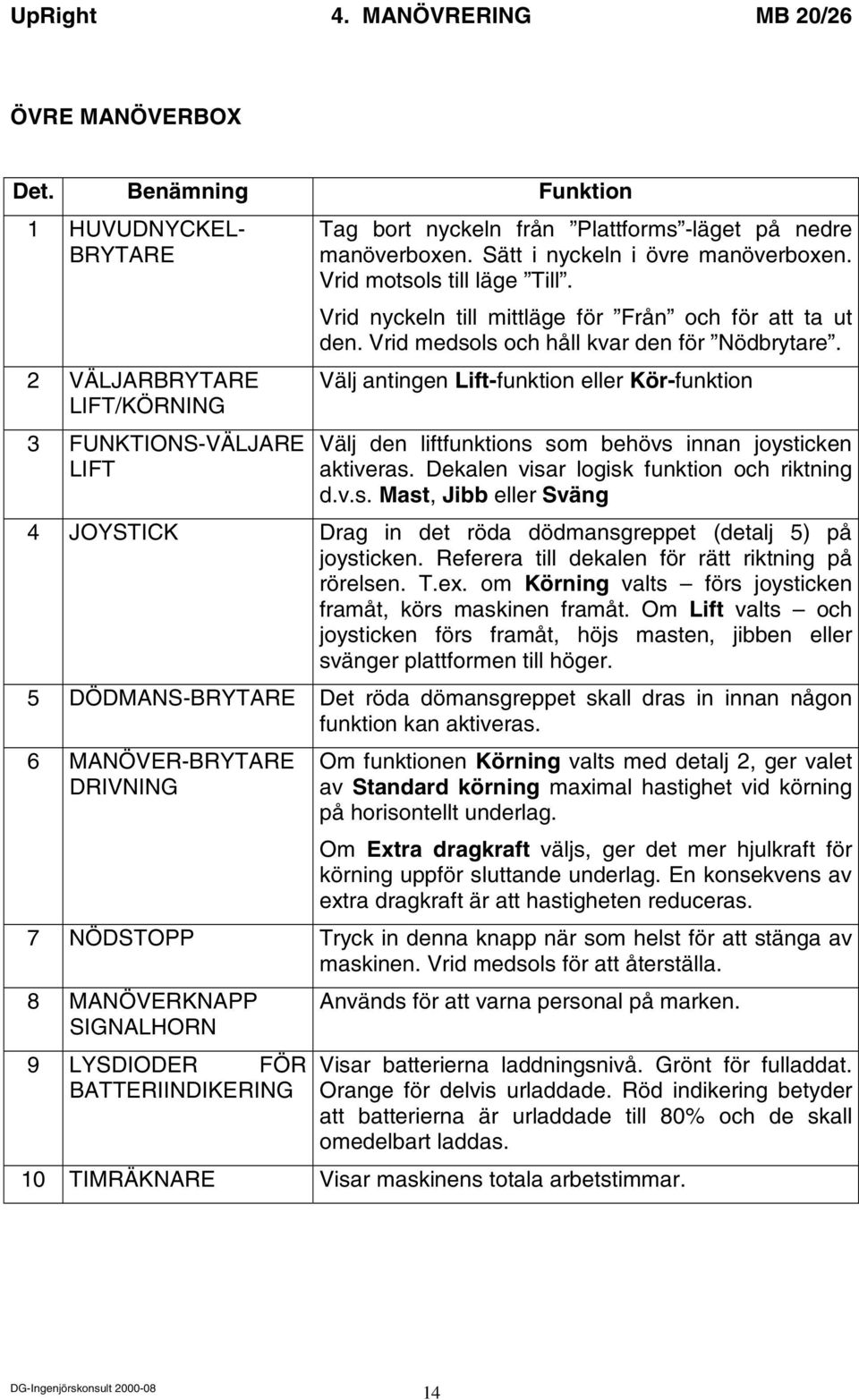

14 UpRight 4. MANÖVRERING MB 20/26 ÖVRE MANÖVERBOX Det. Benämning Funktion 1 HUVUDNYCKEL- BRYTARE 2 VÄLJARBRYTARE LIFT/KÖRNING 3 FUNKTIONS-VÄLJARE LIFT Tag bort nyckeln från Plattforms -läget på nedre manöverboxen. Sätt i nyckeln i övre manöverboxen. Vrid motsols till läge Till. Vrid nyckeln till mittläge för Från och för att ta ut den. Vrid medsols och håll kvar den för Nödbrytare. Välj antingen Lift-funktion eller Kör-funktion Välj den liftfunktions som behövs innan joysticken aktiveras. Dekalen visar logisk funktion och riktning d.v.s. Mast, Jibb eller Sväng 4 JOYSTICK Drag in det röda dödmansgreppet (detalj 5) på joysticken. Referera till dekalen för rätt riktning på rörelsen. T.ex. om Körning valts förs joysticken framåt, körs maskinen framåt. Om Lift valts och joysticken förs framåt, höjs masten, jibben eller svänger plattformen till höger. 5 DÖDMANS-BRYTARE Det röda dömansgreppet skall dras in innan någon funktion kan aktiveras. 6 MANÖVER-BRYTARE DRIVNING Om funktionen Körning valts med detalj 2, ger valet av Standard körning maximal hastighet vid körning på horisontellt underlag. Om Extra dragkraft väljs, ger det mer hjulkraft för körning uppför sluttande underlag. En konsekvens av extra dragkraft är att hastigheten reduceras. 7 NÖDSTOPP Tryck in denna knapp när som helst för att stänga av maskinen. Vrid medsols för att återställa. 8 MANÖVERKNAPP SIGNALHORN 9 LYSDIODER FÖR BATTERIINDIKERING Används för att varna personal på marken. Visar batterierna laddningsnivå. Grönt för fulladdat. Orange för delvis urladdade. Röd indikering betyder att batterierna är urladdade till 80% och de skall omedelbart laddas. 10 TIMRÄKNARE Visar maskinens totala arbetstimmar. 14

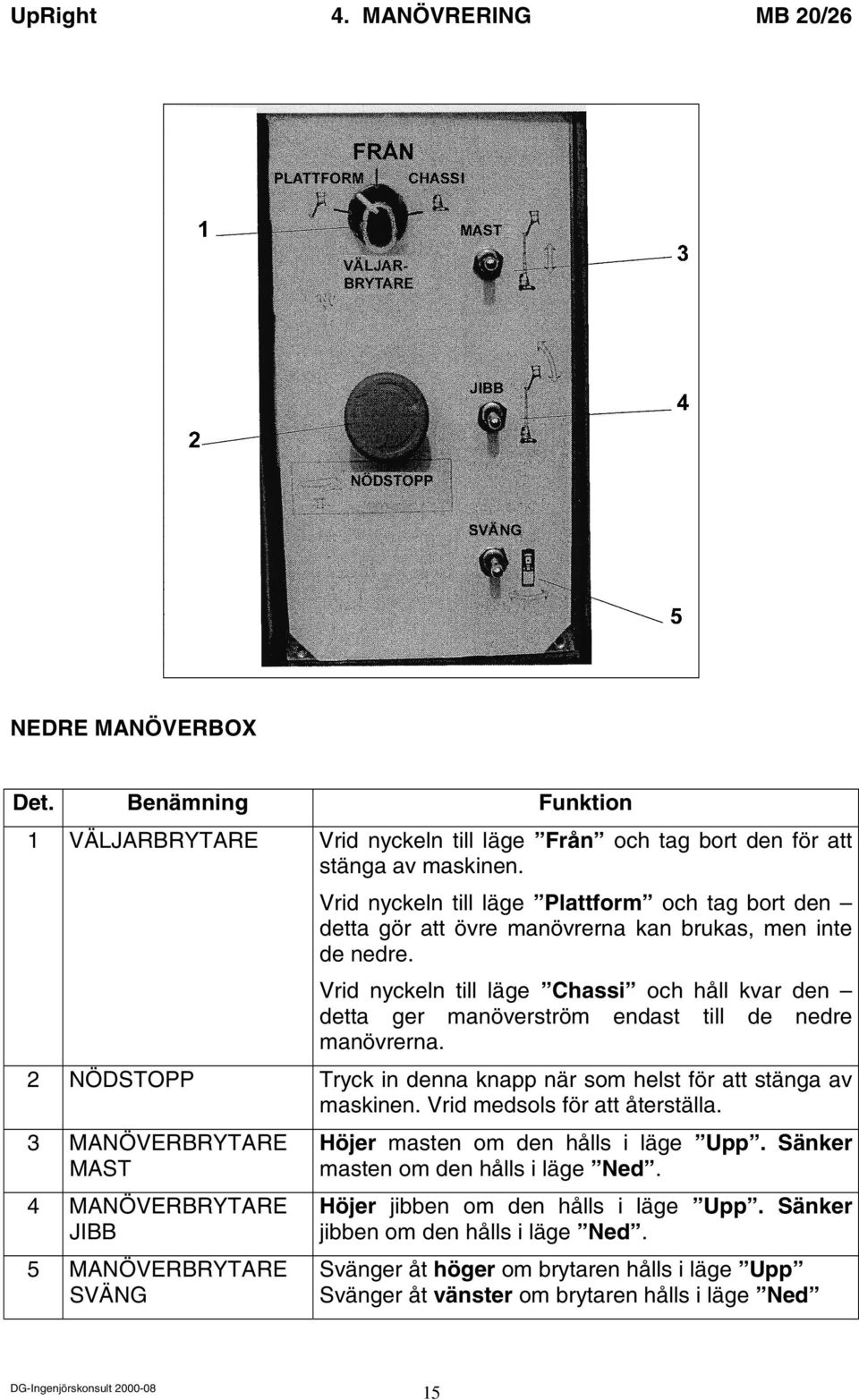

15 UpRight 4. MANÖVRERING MB 20/26 NEDRE MANÖVERBOX Det. Benämning Funktion 1 VÄLJARBRYTARE Vrid nyckeln till läge Från och tag bort den för att stänga av maskinen. Vrid nyckeln till läge Plattform och tag bort den detta gör att övre manövrerna kan brukas, men inte de nedre. Vrid nyckeln till läge Chassi och håll kvar den detta ger manöverström endast till de nedre manövrerna. 2 NÖDSTOPP Tryck in denna knapp när som helst för att stänga av maskinen. Vrid medsols för att återställa. 3 MANÖVERBRYTARE MAST 4 MANÖVERBRYTARE JIBB 5 MANÖVERBRYTARE SVÄNG Höjer masten om den hålls i läge Upp. Sänker masten om den hålls i läge Ned. Höjer jibben om den hålls i läge Upp. Sänker jibben om den hålls i läge Ned. Svänger åt höger om brytaren hålls i läge Upp Svänger åt vänster om brytaren hålls i läge Ned 15

16 UpRight 4. MANÖVRERING MB 20/26 HÖJNING OCH SÄNKNING AV PLATTFORMEN Innan manövrering av MB20 skall säkerhetskontroll innan körning utföras och eventuella fel åtgärdas. Vidare skall föraren vara tränad på hur denna maskin manövreras. Innan manövrering påbörjas, skall följande kontroller utföras. OBS: Chassits manövrer är endast till för underhåll, lämna inte reservnyckeln i nyckelbrytaren. Användning av endast en nyckel garanterar att föraren har full kontroll över maskinen. 1. Kliv upp på plattformen genom ingången i bakkant på MB20/26 och säkerställ att stången över ingången är nedfälld. Höj och lås steget med hjälp av pedalen på plattformen. 2. Innan maskinen används, skall alla lokala regler avseende hjälm och säkerhetssele följas. Säkerhetsselen skall kopplas med lina, inte längre än 1 meter, i öglan på plattformsgolvet. 3. Kontrollera att nyckelbrytaren står i läge Till. Samt att båda nödstoppsknapparna är uppdragna. 4. Kontrollera att batteriindikeringen visar grönt. Om inte kanske batterierna behöver laddas Kontrollera om larmet ljuder på grund av lutande underlag. Ingen av funktionerna kan aktiveras om inte maskinen är horisontell. KÖRNING MED NEDSÄNKT PLATT- FORM Referera till tabellerna på sid 14 och 15 för manövrer och indikeringar. 1. Kontrollera att båda nödstoppsknapparna är i läge Till, vrid medsols för att släppa upp dem. 2. Kliv upp på plattformen och kontrollera att nyckelbrytaren är i läge Till och att väljaren för Körning/Lift är i läge Körning. Kontrollera även att stången vid ingången är nedfälld. 3. Kontrollera att det inte finns någon personal eller andra hinder längs den väg som maskinen skall köras, samt att underlaget håller för maskinens vikt. Kontrollera även att utrymmet runt och över maskinen är tillräckligt. 4. För att styra MB20/26: aktivera dödmansgreppet och tryck på tumbrytaren, vänster sida för att svänga till vänster och höger sida för att svänga åt höger. Kontrollera visuellt på hjulen att de svänger i den riktning som du vill. OBS: Hjulen är inte självcentrerande. De måste återföras till läge rakt fram genom att manövrera med tumbrytaren.

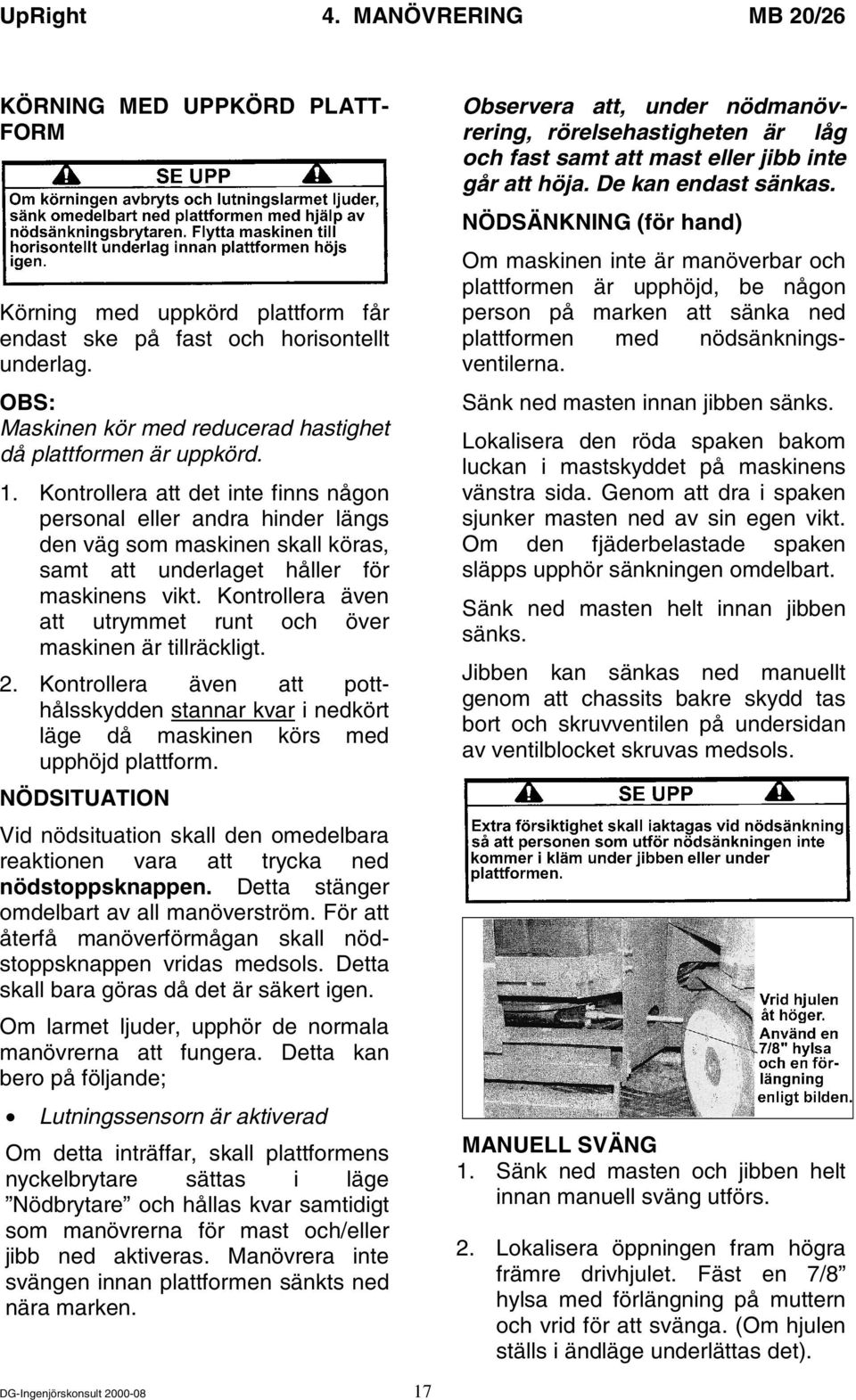

17 UpRight 4. MANÖVRERING MB 20/26 KÖRNING MED UPPKÖRD PLATT- FORM Körning med uppkörd plattform får endast ske på fast och horisontellt underlag. OBS: Maskinen kör med reducerad hastighet då plattformen är uppkörd. 1. Kontrollera att det inte finns någon personal eller andra hinder längs den väg som maskinen skall köras, samt att underlaget håller för maskinens vikt. Kontrollera även att utrymmet runt och över maskinen är tillräckligt. 2. Kontrollera även att potthålsskydden stannar kvar i nedkört läge då maskinen körs med upphöjd plattform. NÖDSITUATION Vid nödsituation skall den omedelbara reaktionen vara att trycka ned nödstoppsknappen. Detta stänger omdelbart av all manöverström. För att återfå manöverförmågan skall nödstoppsknappen vridas medsols. Detta skall bara göras då det är säkert igen. Om larmet ljuder, upphör de normala manövrerna att fungera. Detta kan bero på följande; Lutningssensorn är aktiverad Om detta inträffar, skall plattformens nyckelbrytare sättas i läge Nödbrytare och hållas kvar samtidigt som manövrerna för mast och/eller jibb ned aktiveras. Manövrera inte svängen innan plattformen sänkts ned nära marken. Observera att, under nödmanövrering, rörelsehastigheten är låg och fast samt att mast eller jibb inte går att höja. De kan endast sänkas. NÖDSÄNKNING (för hand) Om maskinen inte är manöverbar och plattformen är upphöjd, be någon person på marken att sänka ned plattformen med nödsänkningsventilerna. Sänk ned masten innan jibben sänks. Lokalisera den röda spaken bakom luckan i mastskyddet på maskinens vänstra sida. Genom att dra i spaken sjunker masten ned av sin egen vikt. Om den fjäderbelastade spaken släpps upphör sänkningen omdelbart. Sänk ned masten helt innan jibben sänks. Jibben kan sänkas ned manuellt genom att chassits bakre skydd tas bort och skruvventilen på undersidan av ventilblocket skruvas medsols. MANUELL SVÄNG 1. Sänk ned masten och jibben helt innan manuell sväng utförs. 2. Lokalisera öppningen fram högra främre drivhjulet. Fäst en 7/8 hylsa med förlängning på muttern och vrid för att svänga. (Om hjulen ställs i ändläge underlättas det). 17

18 UpRight 5. SPECIFIKATION OCH ARBETSOMRÅDE MB 20/26 PARAMETER MB20N EU VERSION MB 26 EU VERSION Plattformsstorlek 780 mm x 745 mm 780 mm x 745 mm Max. plattformskapacitet 215 kg 215 KG Max antal personer på 2 2 plattformen Höjder: Max plattformshöjd 6.00 m 7.79 m M 8.00 m 9.79 m Plattformshöjd vid max utligg 4.90 m 6.90 m Max räckvidd i sida 2.64 m 3.00 m Dimensioner hopfälld: Längd m m Bredd m m Höjd m m Markfrigång 90 mm 90 mm Hjulbas + spårvidd 1465 mm x 708 mm 1465 mm x 890 mm Rotation 360 grader inte kont. 360 grader inte kont. Totalvikt 2554 kg 2415 kg Max körhastighet hopfälld 3.03 km/tim 3.03 km/tim Max körhastighet uppkörd 0.70 km/tim 0.70 km/tim Backtagningsförmåga 25% 25% Utvändig svängradie 1.85 m 2.1 m El Kraftkälla 4 st 6V x 375 Ah batteri 4 st 6V x 375 Ah batteri Systemspänning 24 Volt DC 24 Volt DC Manöversystem Enkel joystick, funktionsväljare Mosfet kontrollenhet Enkel joystick, funktionsväljare Mosfet kontrollenhet Hydraulsystem: Övertrycksinställning 220 bar 220 bar Typ av hydraulolja ISO VG 46 ISO VG 46 Volym, hydraultank 20 liter 20 liter Bromsar Hjul och däck Ljudnivå Fjäderansatta hydraulisk frigjorda 13.5 in x 4.0 in solida, vita däck 68 db(a) vid manöverstation Fjäderansatta hydraulisk frigjorda 13.5 in x 4.0 in solida 68 db(a) vid manöverstation 18

19 UpRight 5. SPECIFIKATION OCH ARBETSOMRÅDE MB 20/26 Obs: Specifikationerna kan ändras utan föregående varning 19
