HYDRAULISKT NIVÅREGLERINGSSYSTEM HUSVAGN ( 6 stöd )

Transkript

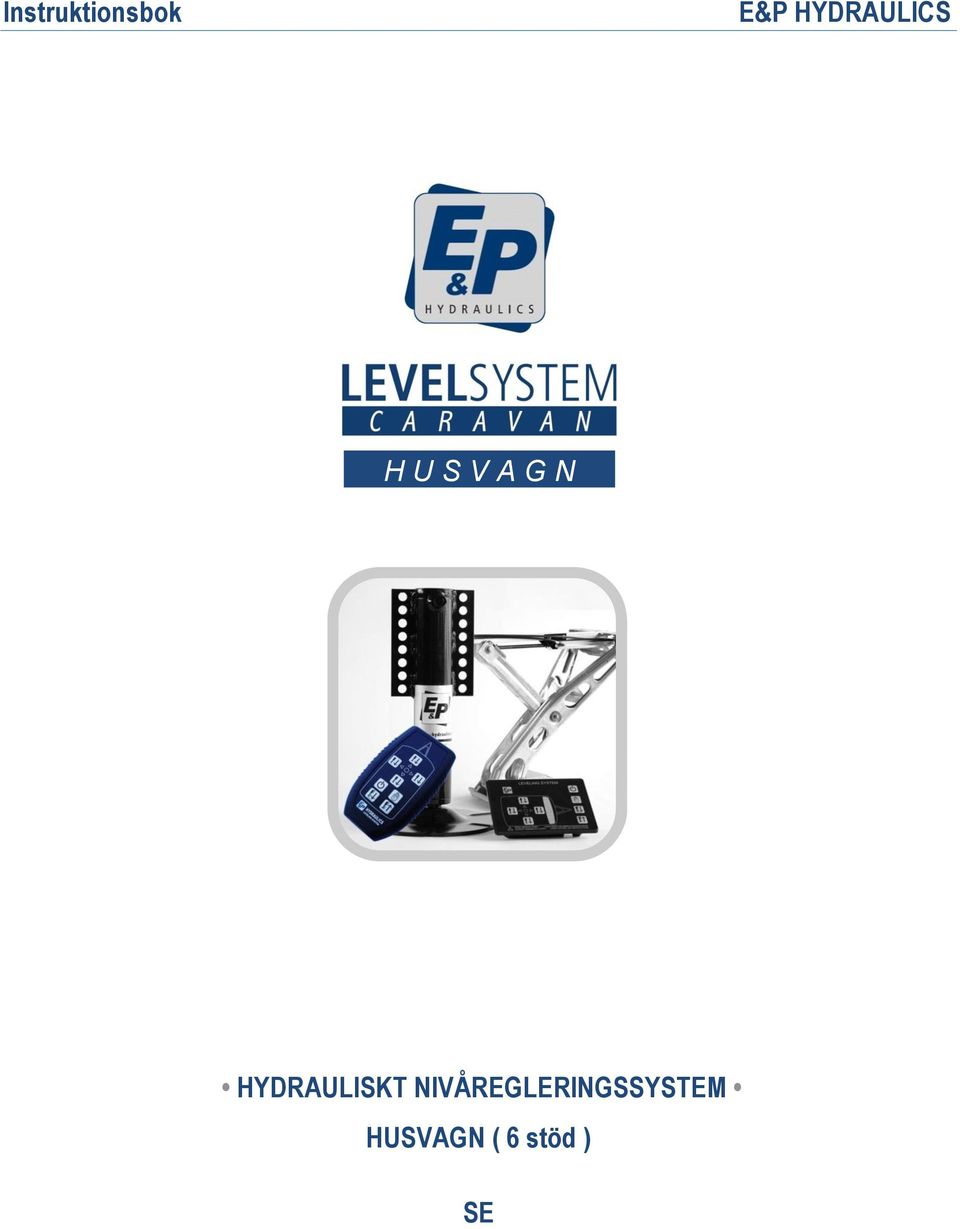

1 H U S V A G N HYDRAULISKT NIVÅREGLERINGSSYSTEM HUSVAGN ( 6 stöd ) SE

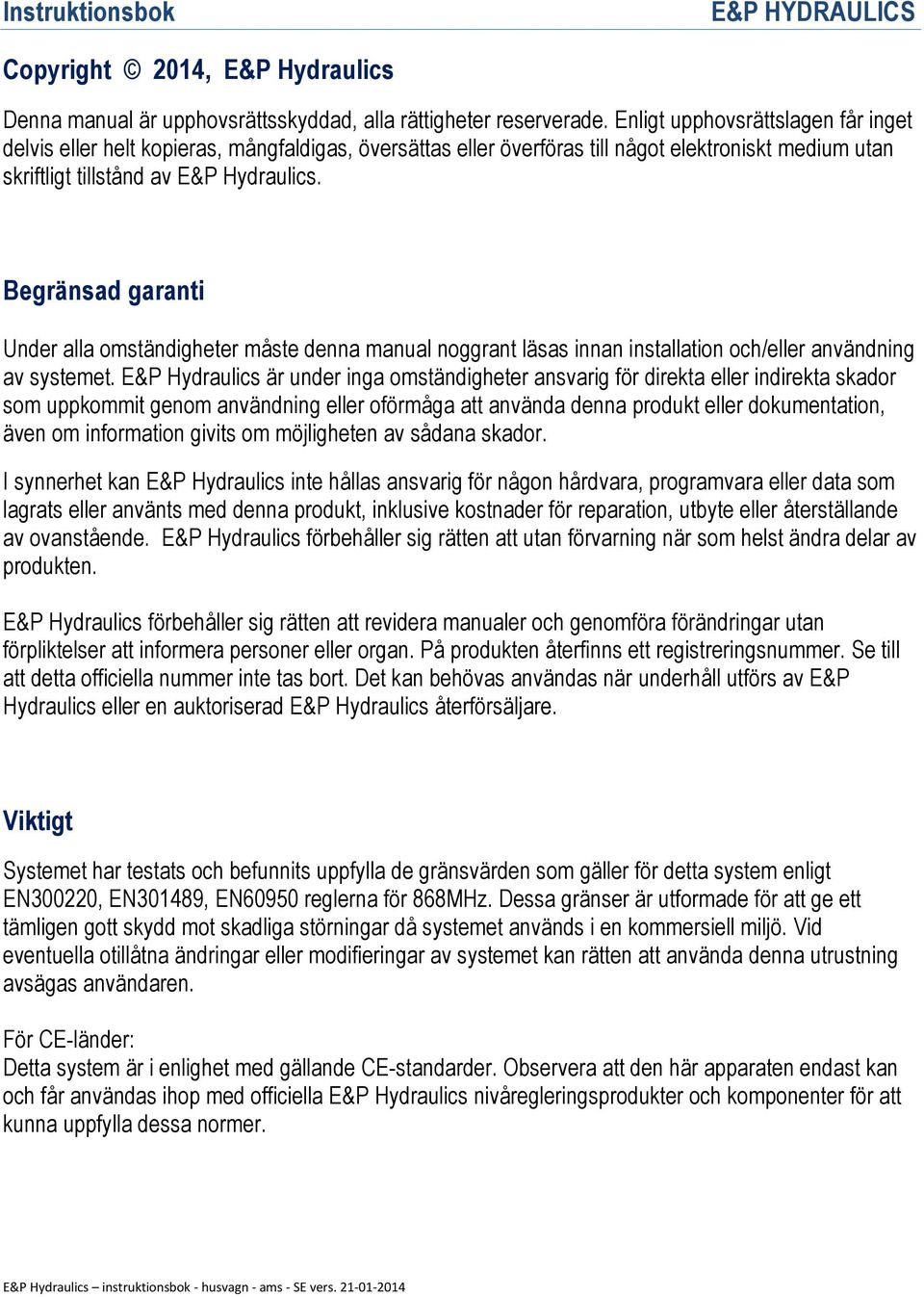

2 Copyright 2014, E&P Hydraulics Denna manual är upphovsrättsskyddad, alla rättigheter reserverade. Enligt upphovsrättslagen får inget delvis eller helt kopieras, mångfaldigas, översättas eller överföras till något elektroniskt medium utan skriftligt tillstånd av E&P Hydraulics. Begränsad garanti Under alla omständigheter måste denna manual noggrant läsas innan installation och/eller användning av systemet. E&P Hydraulics är under inga omständigheter ansvarig för direkta eller indirekta skador som uppkommit genom användning eller oförmåga att använda denna produkt eller dokumentation, även om information givits om möjligheten av sådana skador. I synnerhet kan E&P Hydraulics inte hållas ansvarig för någon hårdvara, programvara eller data som lagrats eller använts med denna produkt, inklusive kostnader för reparation, utbyte eller återställande av ovanstående. E&P Hydraulics förbehåller sig rätten att utan förvarning när som helst ändra delar av produkten. E&P Hydraulics förbehåller sig rätten att revidera manualer och genomföra förändringar utan förpliktelser att informera personer eller organ. På produkten återfinns ett registreringsnummer. Se till att detta officiella nummer inte tas bort. Det kan behövas användas när underhåll utförs av E&P Hydraulics eller en auktoriserad E&P Hydraulics återförsäljare. Viktigt Systemet har testats och befunnits uppfylla de gränsvärden som gäller för detta system enligt EN300220, EN301489, EN60950 reglerna för 868MHz. Dessa gränser är utformade för att ge ett tämligen gott skydd mot skadliga störningar då systemet används i en kommersiell miljö. Vid eventuella otillåtna ändringar eller modifieringar av systemet kan rätten att använda denna utrustning avsägas användaren. För CE-länder: Detta system är i enlighet med gällande CE-standarder. Observera att den här apparaten endast kan och får användas ihop med officiella E&P Hydraulics nivåregleringsprodukter och komponenter för att kunna uppfylla dessa normer. E&P Hydraulics instruktionsbok - husvagn - ams - SE vers

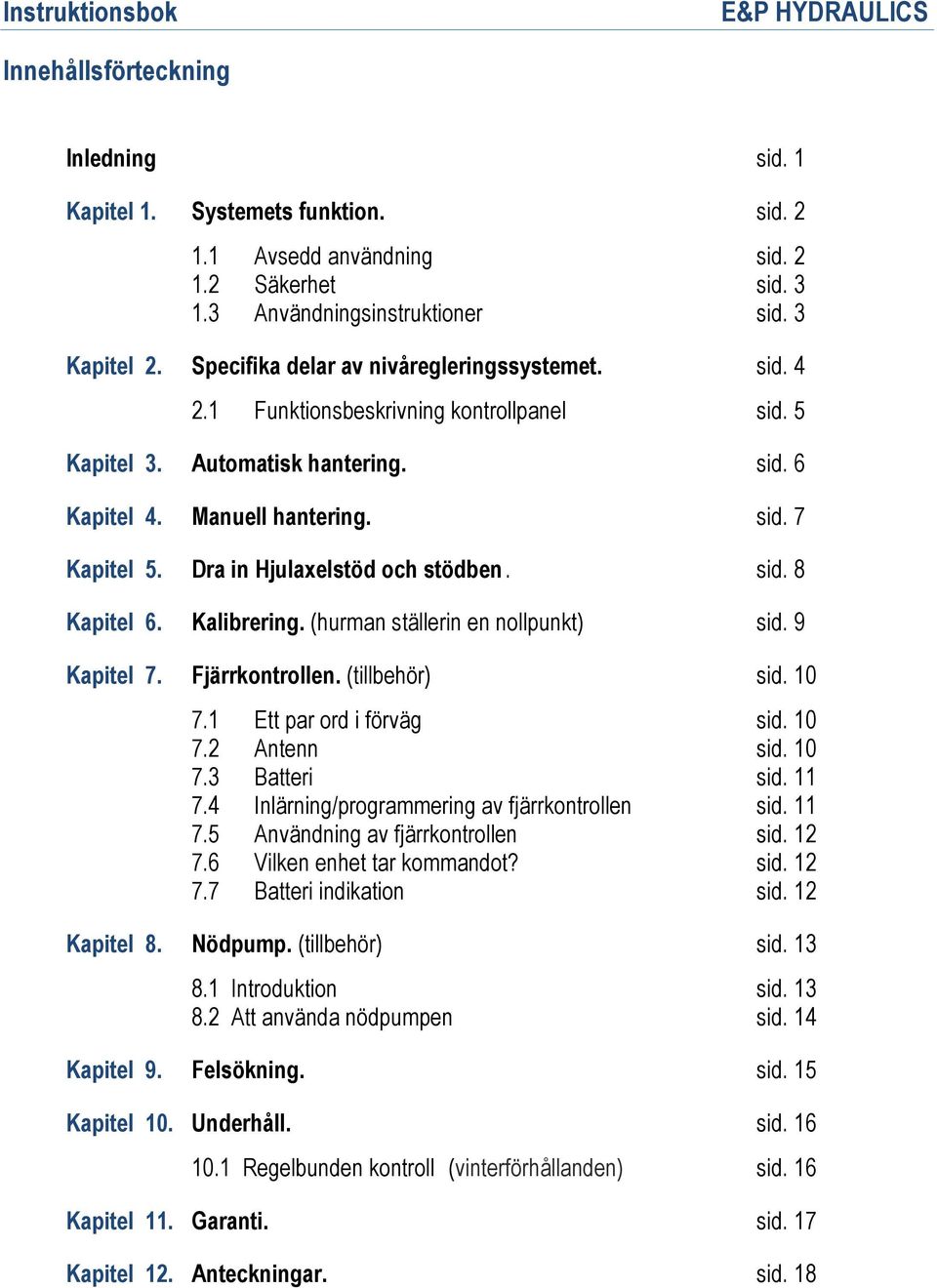

3 Innehållsförteckning Inledning sid. 1 Kapitel 1. Systemets funktion. sid Avsedd användning sid Säkerhet sid Användningsinstruktioner sid. 3 Kapitel 2. Specifika delar av nivåregleringssystemet. sid Funktionsbeskrivning kontrollpanel sid. 5 Kapitel 3. Automatisk hantering. sid. 6 Kapitel 4. Manuell hantering. sid. 7 Kapitel 5. Dra in Hjulaxelstöd och stödben. sid. 8 Kapitel 6. Kalibrering. (hurman ställerin en nollpunkt) sid. 9 Kapitel 7. Fjärrkontrollen. (tillbehör) sid Ett par ord i förväg sid Antenn sid Batteri sid Inlärning/programmering av fjärrkontrollen sid Användning av fjärrkontrollen sid Vilken enhet tar kommandot? sid Batteri indikation sid. 12 Kapitel 8. Nödpump. (tillbehör) sid Introduktion sid Att använda nödpumpen sid. 14 Kapitel 9. Felsökning. sid. 15 Kapitel 10. Underhåll. sid Regelbunden kontroll (vinterförhållanden) sid. 16 Kapitel 11. Garanti. sid. 17 Kapitel 12. Anteckningar. sid. 18

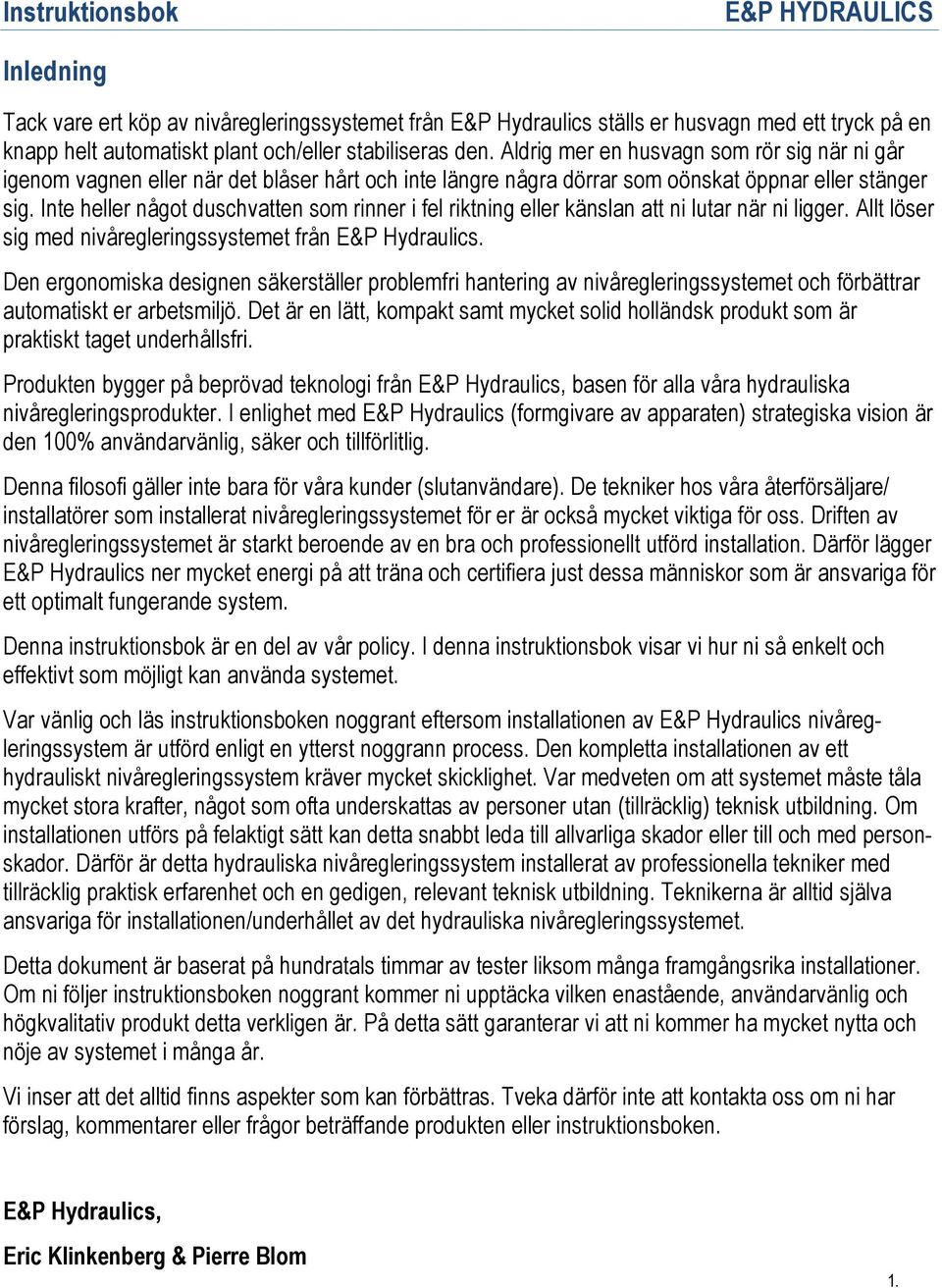

4 Inledning Tack vare ert köp av nivåregleringssystemet från E&P Hydraulics ställs er husvagn med ett tryck på en knapp helt automatiskt plant och/eller stabiliseras den. Aldrig mer en husvagn som rör sig när ni går igenom vagnen eller när det blåser hårt och inte längre några dörrar som oönskat öppnar eller stänger sig. Inte heller något duschvatten som rinner i fel riktning eller känslan att ni lutar när ni ligger. Allt löser sig med nivåregleringssystemet från E&P Hydraulics. Den ergonomiska designen säkerställer problemfri hantering av nivåregleringssystemet och förbättrar automatiskt er arbetsmiljö. Det är en lätt, kompakt samt mycket solid holländsk produkt som är praktiskt taget underhållsfri. Produkten bygger på beprövad teknologi från E&P Hydraulics, basen för alla våra hydrauliska nivåregleringsprodukter. I enlighet med E&P Hydraulics (formgivare av apparaten) strategiska vision är den 100% användarvänlig, säker och tillförlitlig. Denna filosofi gäller inte bara för våra kunder (slutanvändare). De tekniker hos våra återförsäljare/ installatörer som installerat nivåregleringssystemet för er är också mycket viktiga för oss. Driften av nivåregleringssystemet är starkt beroende av en bra och professionellt utförd installation. Därför lägger E&P Hydraulics ner mycket energi på att träna och certifiera just dessa människor som är ansvariga för ett optimalt fungerande system. Denna instruktionsbok är en del av vår policy. I denna instruktionsbok visar vi hur ni så enkelt och effektivt som möjligt kan använda systemet. Var vänlig och läs instruktionsboken noggrant eftersom installationen av E&P Hydraulics nivåregleringssystem är utförd enligt en ytterst noggrann process. Den kompletta installationen av ett hydrauliskt nivåregleringssystem kräver mycket skicklighet. Var medveten om att systemet måste tåla mycket stora krafter, något som ofta underskattas av personer utan (tillräcklig) teknisk utbildning. Om installationen utförs på felaktigt sätt kan detta snabbt leda till allvarliga skador eller till och med personskador. Därför är detta hydrauliska nivåregleringssystem installerat av professionella tekniker med tillräcklig praktisk erfarenhet och en gedigen, relevant teknisk utbildning. Teknikerna är alltid själva ansvariga för installationen/underhållet av det hydrauliska nivåregleringssystemet. Detta dokument är baserat på hundratals timmar av tester liksom många framgångsrika installationer. Om ni följer instruktionsboken noggrant kommer ni upptäcka vilken enastående, användarvänlig och högkvalitativ produkt detta verkligen är. På detta sätt garanterar vi att ni kommer ha mycket nytta och nöje av systemet i många år. Vi inser att det alltid finns aspekter som kan förbättras. Tveka därför inte att kontakta oss om ni har förslag, kommentarer eller frågor beträffande produkten eller instruktionsboken. E&P Hydraulics, Eric Klinkenberg & Pierre Blom 1.

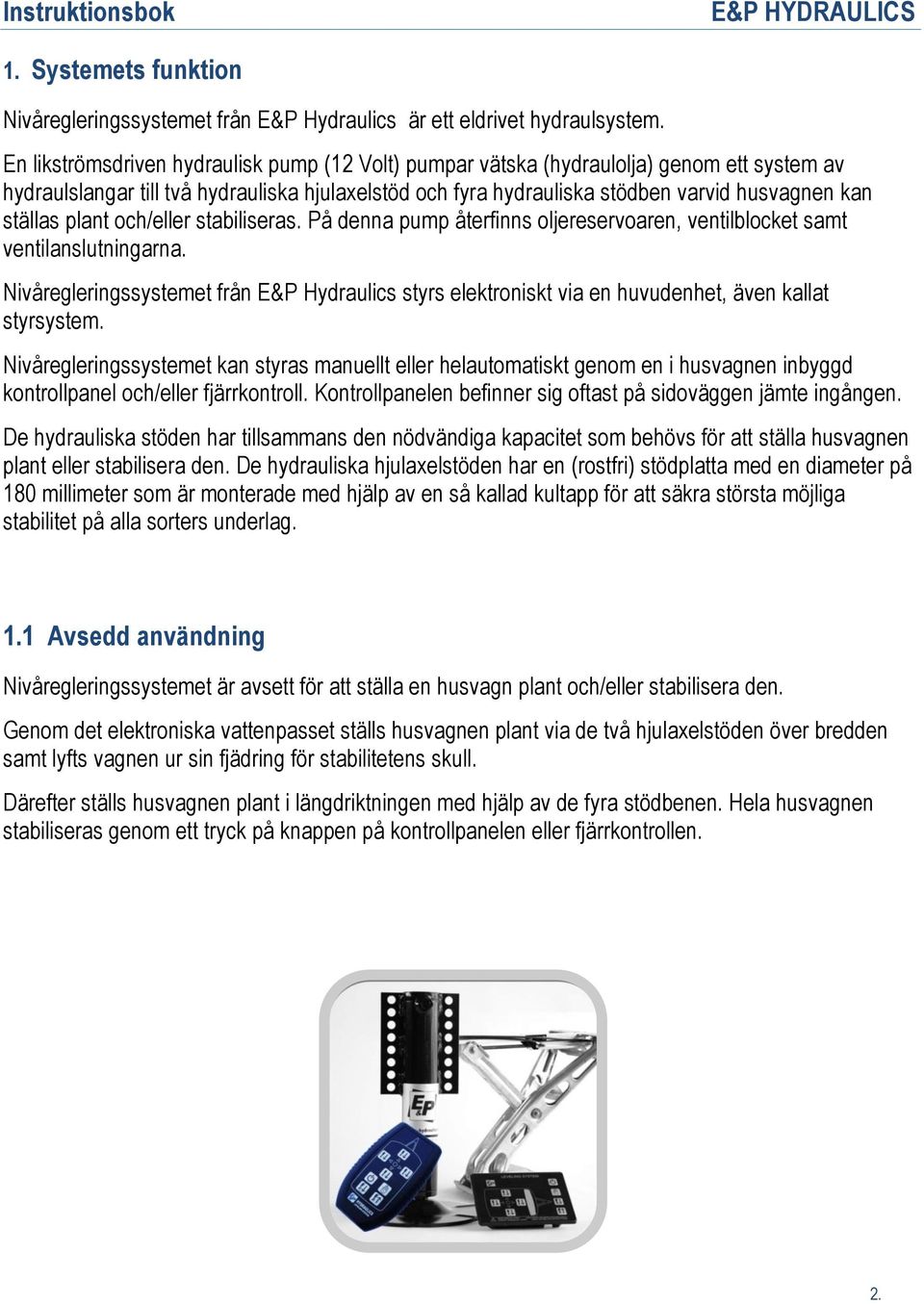

5 1. Systemets funktion Nivåregleringssystemet från E&P Hydraulics är ett eldrivet hydraulsystem. En likströmsdriven hydraulisk pump (12 Volt) pumpar vätska (hydraulolja) genom ett system av hydraulslangar till två hydrauliska hjulaxelstöd och fyra hydrauliska stödben varvid husvagnen kan ställas plant och/eller stabiliseras. På denna pump återfinns oljereservoaren, ventilblocket samt ventilanslutningarna. Nivåregleringssystemet från E&P Hydraulics styrs elektroniskt via en huvudenhet, även kallat styrsystem. Nivåregleringssystemet kan styras manuellt eller helautomatiskt genom en i husvagnen inbyggd kontrollpanel och/eller fjärrkontroll. Kontrollpanelen befinner sig oftast på sidoväggen jämte ingången. De hydrauliska stöden har tillsammans den nödvändiga kapacitet som behövs för att ställa husvagnen plant eller stabilisera den. De hydrauliska hjulaxelstöden har en (rostfri) stödplatta med en diameter på 180 millimeter som är monterade med hjälp av en så kallad kultapp för att säkra största möjliga stabilitet på alla sorters underlag. 1.1 Avsedd användning Nivåregleringssystemet är avsett för att ställa en husvagn plant och/eller stabilisera den. Genom det elektroniska vattenpasset ställs husvagnen plant via de två hjulaxelstöden över bredden samt lyfts vagnen ur sin fjädring för stabilitetens skull. Därefter ställs husvagnen plant i längdriktningen med hjälp av de fyra stödbenen. Hela husvagnen stabiliseras genom ett tryck på knappen på kontrollpanelen eller fjärrkontrollen. 2.

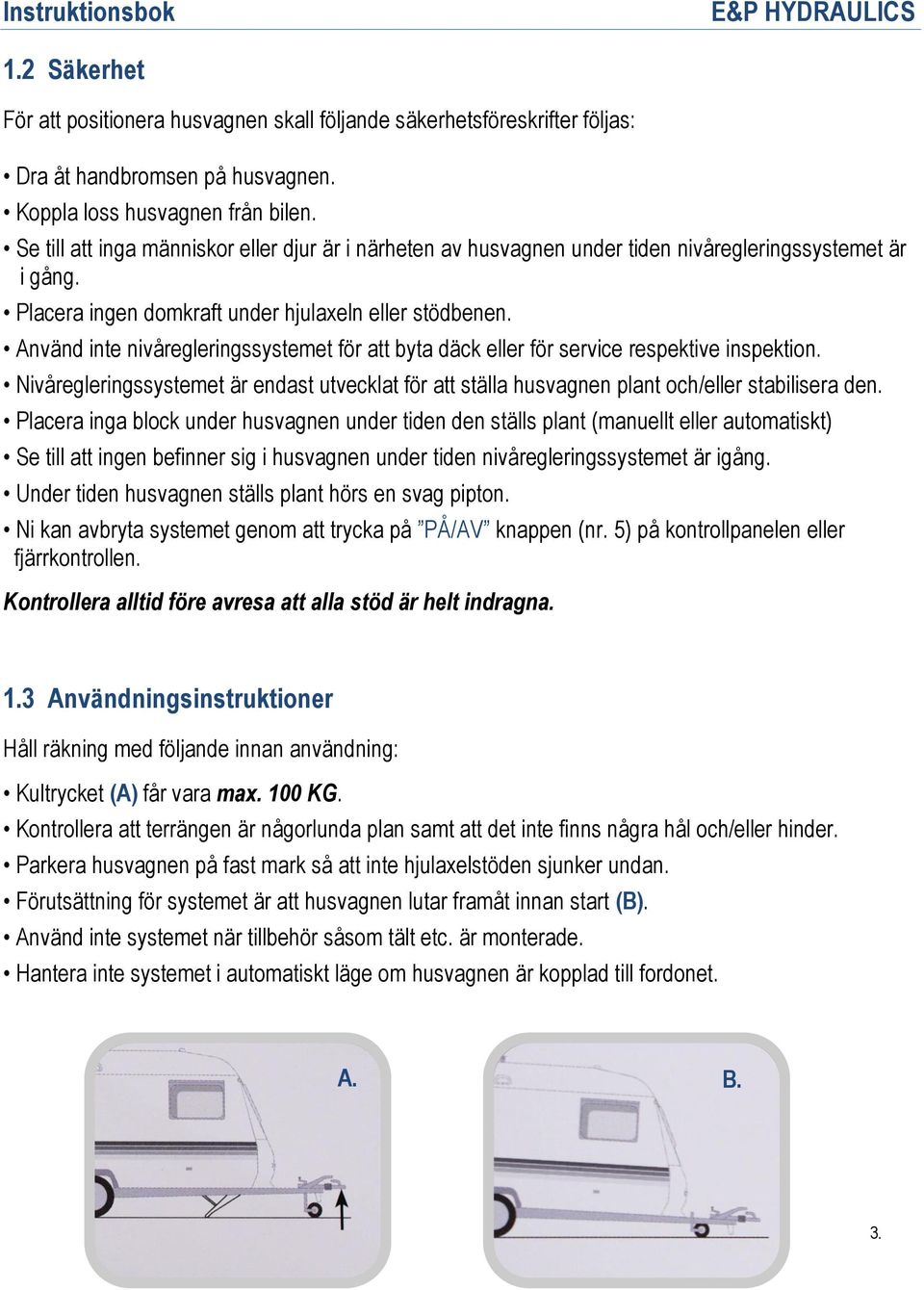

6 1.2 Säkerhet För att positionera husvagnen skall följande säkerhetsföreskrifter följas: Dra åt handbromsen på husvagnen. Koppla loss husvagnen från bilen. Se till att inga människor eller djur är i närheten av husvagnen under tiden nivåregleringssystemet är i gång. Placera ingen domkraft under hjulaxeln eller stödbenen. Använd inte nivåregleringssystemet för att byta däck eller för service respektive inspektion. Nivåregleringssystemet är endast utvecklat för att ställa husvagnen plant och/eller stabilisera den. Placera inga block under husvagnen under tiden den ställs plant (manuellt eller automatiskt) Se till att ingen befinner sig i husvagnen under tiden nivåregleringssystemet är igång. Under tiden husvagnen ställs plant hörs en svag pipton. Ni kan avbryta systemet genom att trycka på PÅ/AV knappen (nr. 5) på kontrollpanelen eller fjärrkontrollen. Kontrollera alltid före avresa att alla stöd är helt indragna. 1.3 Användningsinstruktioner Håll räkning med följande innan användning: Kultrycket (A) får vara max. 100 KG. Kontrollera att terrängen är någorlunda plan samt att det inte finns några hål och/eller hinder. Parkera husvagnen på fast mark så att inte hjulaxelstöden sjunker undan. Förutsättning för systemet är att husvagnen lutar framåt innan start (B). Använd inte systemet när tillbehör såsom tält etc. är monterade. Hantera inte systemet i automatiskt läge om husvagnen är kopplad till fordonet. A. B. 3.

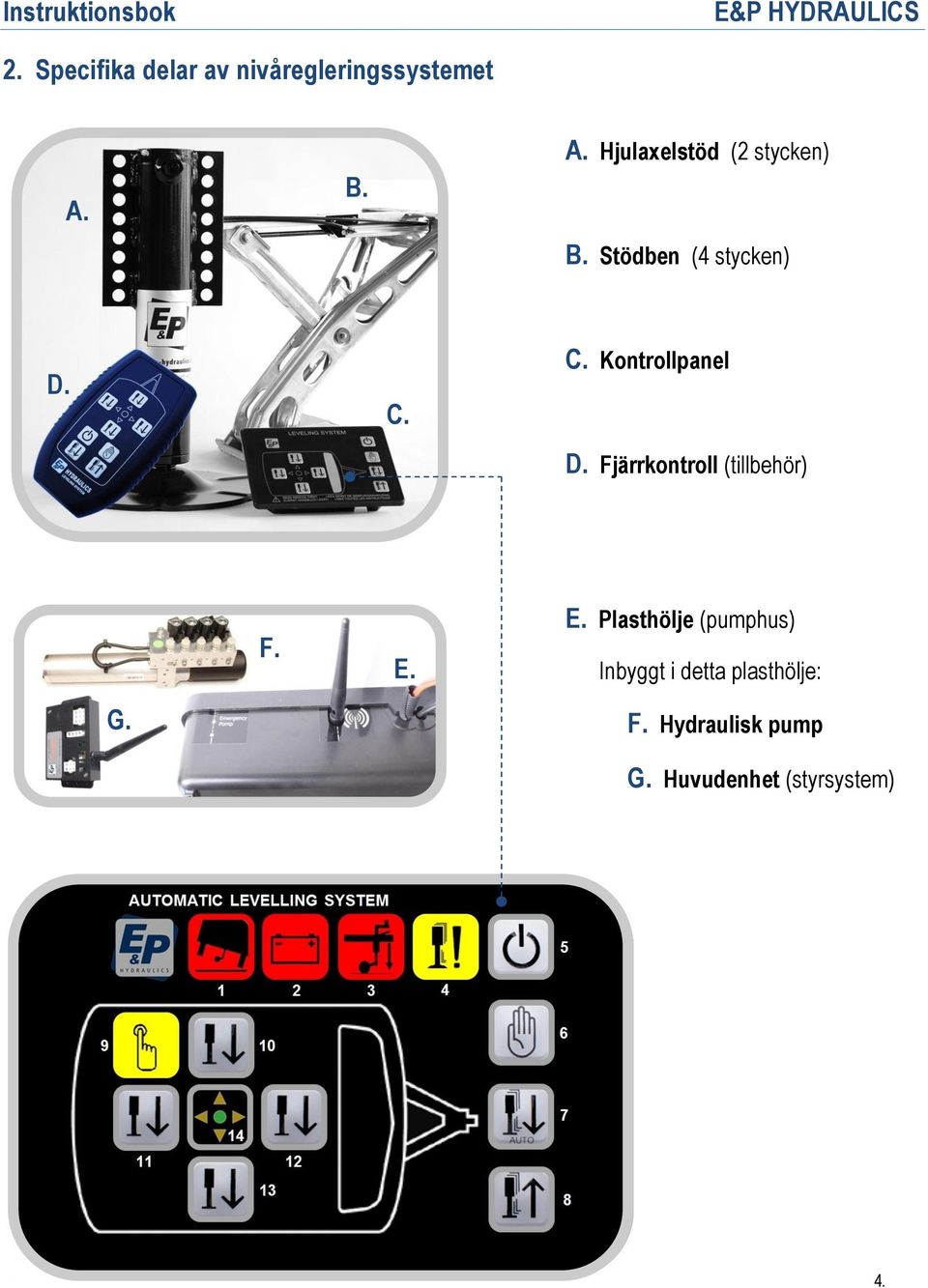

7 2. Specifika delar av nivåregleringssystemet A. B. A. Hjulaxelstöd (2 stycken) B. Stödben (4 stycken) D. C. C. Kontrollpanel D. Fjärrkontroll (tillbehör) G. F. E. E. Plasthölje (pumphus) Inbyggt i detta plasthölje: F. Hydraulisk pump G. Huvudenhet (styrsystem) C. 4.

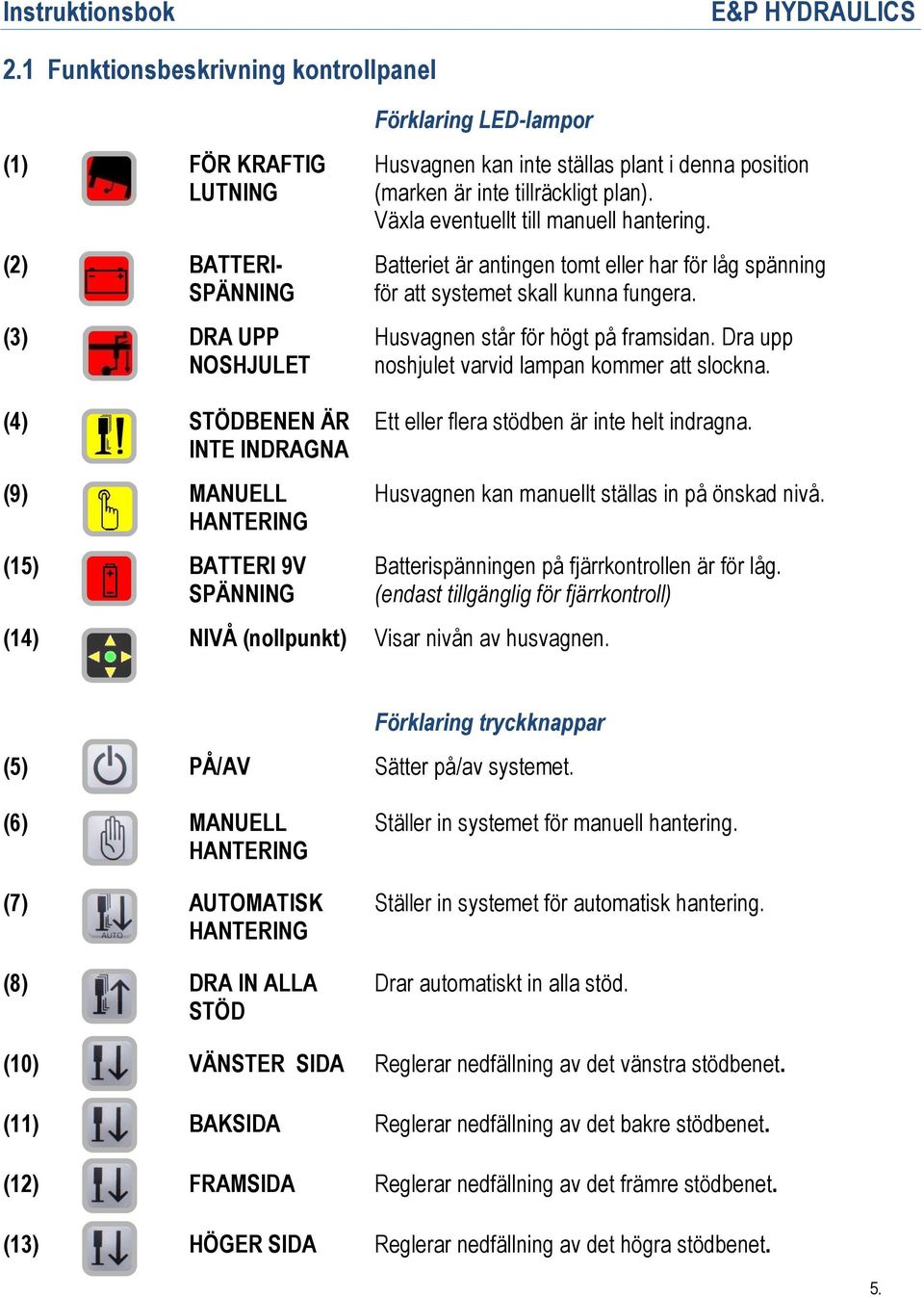

8 2.1 Funktionsbeskrivning kontrollpanel Förklaring LED-lampor (1) FÖR KRAFTIG Husvagnen kan inte ställas plant i denna position LUTNING (marken är inte tillräckligt plan). Växla eventuellt till manuell hantering. (2) BATTERI- Batteriet är antingen tomt eller har för låg spänning SPÄNNING för att systemet skall kunna fungera. (3) DRA UPP Husvagnen står för högt på framsidan. Dra upp NOSHJULET noshjulet varvid lampan kommer att slockna. (4) STÖDBENEN ÄR Ett eller flera stödben är inte helt indragna. INTE INDRAGNA (9) MANUELL Husvagnen kan manuellt ställas in på önskad nivå. HANTERING (15) BATTERI 9V Batterispänningen på fjärrkontrollen är för låg. SPÄNNING (endast tillgänglig för fjärrkontroll) (14) NIVÅ (nollpunkt) Visar nivån av husvagnen. Förklaring tryckknappar (5) PÅ/AV Sätter på/av systemet. (6) MANUELL Ställer in systemet för manuell hantering. HANTERING (7) AUTOMATISK Ställer in systemet för automatisk hantering. HANTERING (8) DRA IN ALLA Drar automatiskt in alla stöd. STÖD (10) VÄNSTER SIDA Reglerar nedfällning av det vänstra stödbenet. (11) BAKSIDA Reglerar nedfällning av det bakre stödbenet. (12) FRAMSIDA Reglerar nedfällning av det främre stödbenet. (13) HÖGER SIDA Reglerar nedfällning av det högra stödbenet. 5.

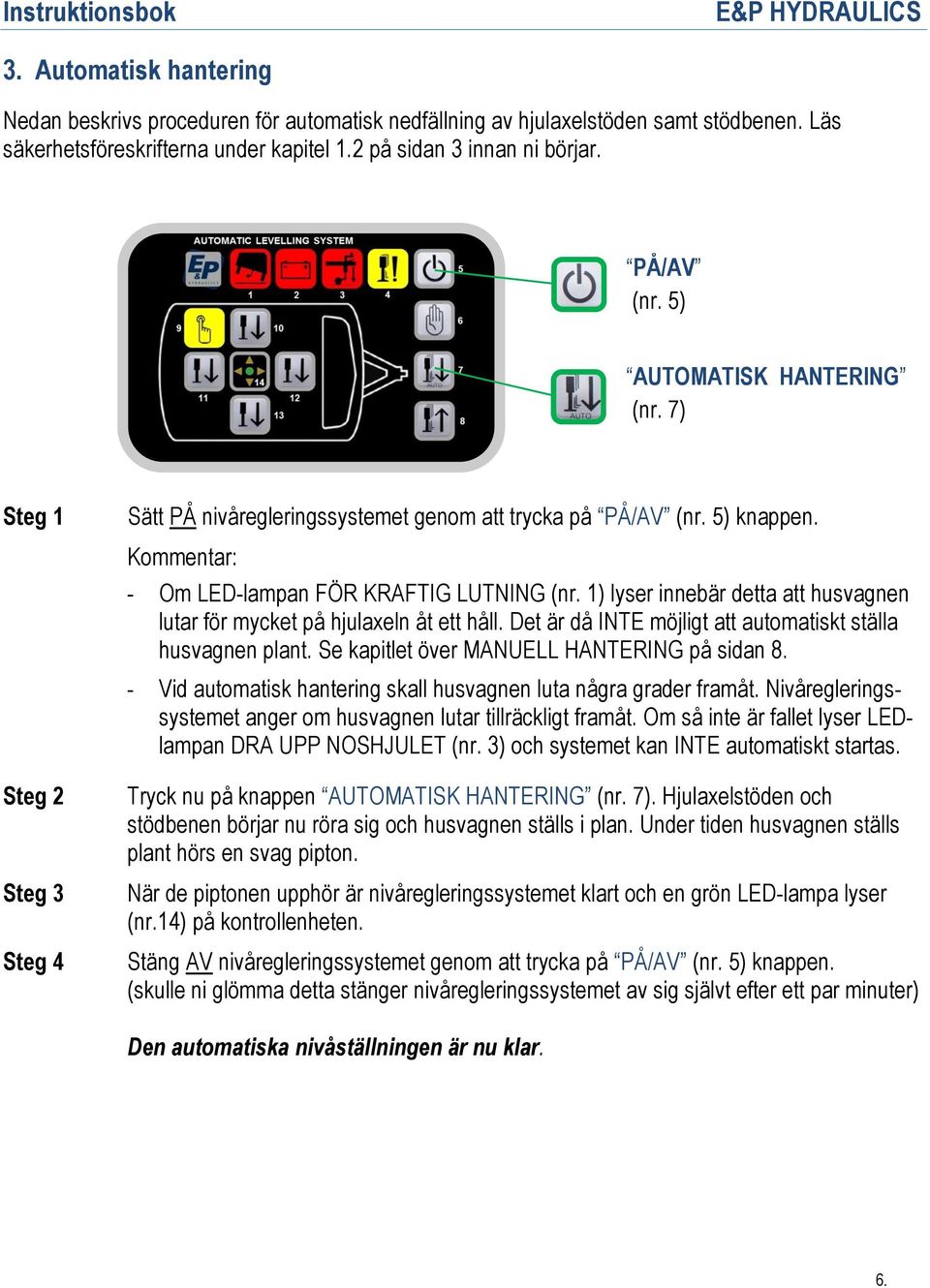

9 3. Automatisk hantering Nedan beskrivs proceduren för automatisk nedfällning av hjulaxelstöden samt stödbenen. Läs säkerhetsföreskrifterna under kapitel 1.2 på sidan 3 innan ni börjar. PÅ/AV (nr. 5) AUTOMATISK HANTERING (nr. 7) Steg 1 Steg 2 Steg 3 Steg 4 Sätt PÅ nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. Kommentar: - Om LED-lampan FÖR KRAFTIG LUTNING (nr. 1) lyser innebär detta att husvagnen lutar för mycket på hjulaxeln åt ett håll. Det är då INTE möjligt att automatiskt ställa husvagnen plant. Se kapitlet över MANUELL HANTERING på sidan 8. - Vid automatisk hantering skall husvagnen luta några grader framåt. Nivåregleringssystemet anger om husvagnen lutar tillräckligt framåt. Om så inte är fallet lyser LEDlampan DRA UPP NOSHJULET (nr. 3) och systemet kan INTE automatiskt startas. Tryck nu på knappen AUTOMATISK HANTERING (nr. 7). Hjulaxelstöden och stödbenen börjar nu röra sig och husvagnen ställs i plan. Under tiden husvagnen ställs plant hörs en svag pipton. När de piptonen upphör är nivåregleringssystemet klart och en grön LED-lampa lyser (nr.14) på kontrollenheten. Stäng AV nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. (skulle ni glömma detta stänger nivåregleringssystemet av sig självt efter ett par minuter) Den automatiska nivåställningen är nu klar. 6.

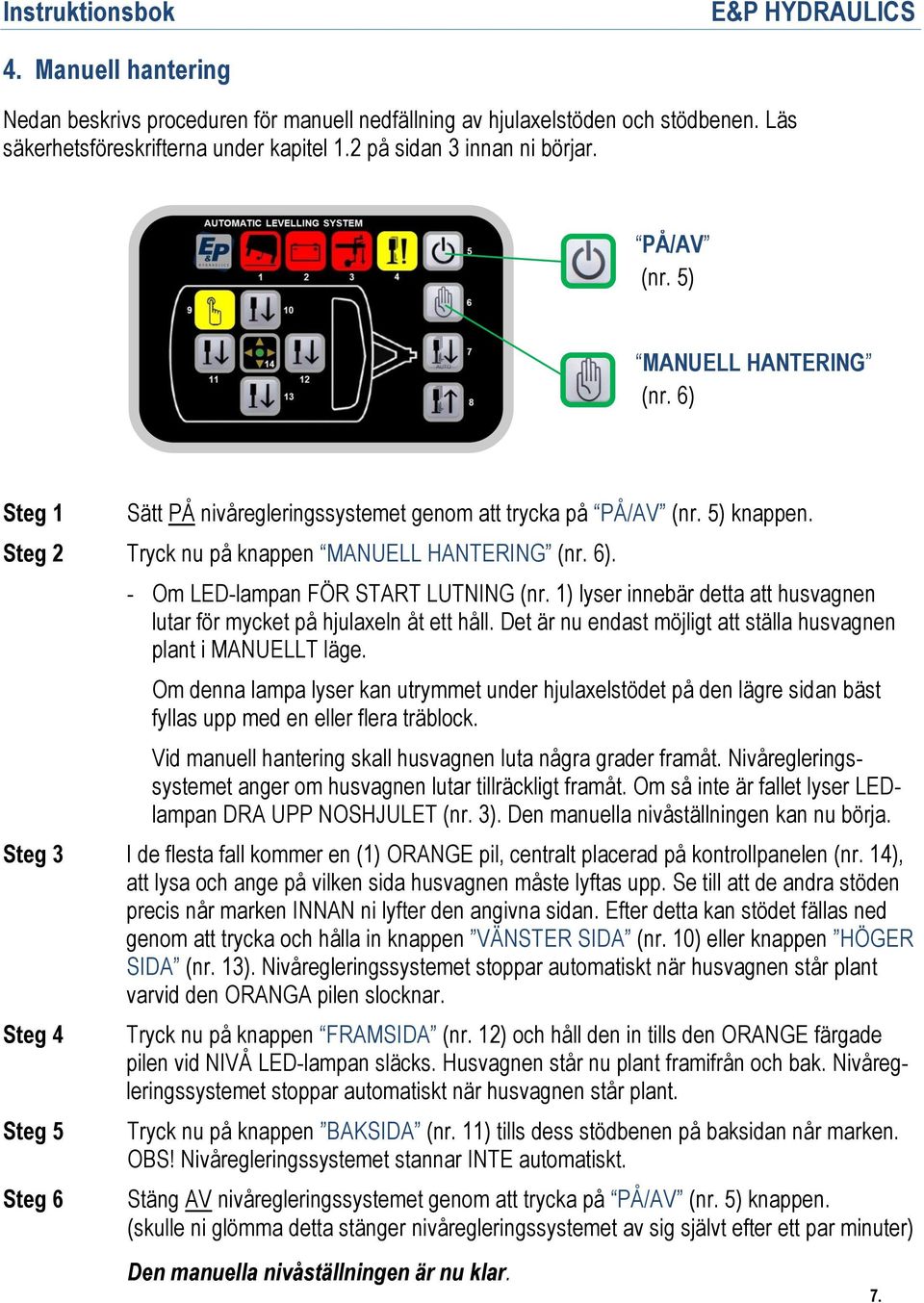

10 4. Manuell hantering Nedan beskrivs proceduren för manuell nedfällning av hjulaxelstöden och stödbenen. Läs säkerhetsföreskrifterna under kapitel 1.2 på sidan 3 innan ni börjar. PÅ/AV (nr. 5) MANUELL HANTERING (nr. 6) Steg 1 Sätt PÅ nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. Steg 2 Tryck nu på knappen MANUELL HANTERING (nr. 6). - Om LED-lampan FÖR START LUTNING (nr. 1) lyser innebär detta att husvagnen lutar för mycket på hjulaxeln åt ett håll. Det är nu endast möjligt att ställa husvagnen plant i MANUELLT läge. Om denna lampa lyser kan utrymmet under hjulaxelstödet på den lägre sidan bäst fyllas upp med en eller flera träblock. Vid manuell hantering skall husvagnen luta några grader framåt. Nivåregleringssystemet anger om husvagnen lutar tillräckligt framåt. Om så inte är fallet lyser LEDlampan DRA UPP NOSHJULET (nr. 3). Den manuella nivåställningen kan nu börja. Steg 3 I de flesta fall kommer en (1) ORANGE pil, centralt placerad på kontrollpanelen (nr. 14), att lysa och ange på vilken sida husvagnen måste lyftas upp. Se till att de andra stöden precis når marken INNAN ni lyfter den angivna sidan. Efter detta kan stödet fällas ned genom att trycka och hålla in knappen VÄNSTER SIDA (nr. 10) eller knappen HÖGER SIDA (nr. 13). Nivåregleringssystemet stoppar automatiskt när husvagnen står plant varvid den ORANGA pilen slocknar. Steg 4 Steg 5 Steg 6 Tryck nu på knappen FRAMSIDA (nr. 12) och håll den in tills den ORANGE färgade pilen vid NIVÅ LED-lampan släcks. Husvagnen står nu plant framifrån och bak. Nivåregleringssystemet stoppar automatiskt när husvagnen står plant. Tryck nu på knappen BAKSIDA (nr. 11) tills dess stödbenen på baksidan når marken. OBS! Nivåregleringssystemet stannar INTE automatiskt. Stäng AV nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. (skulle ni glömma detta stänger nivåregleringssystemet av sig självt efter ett par minuter) Den manuella nivåställningen är nu klar. 7.

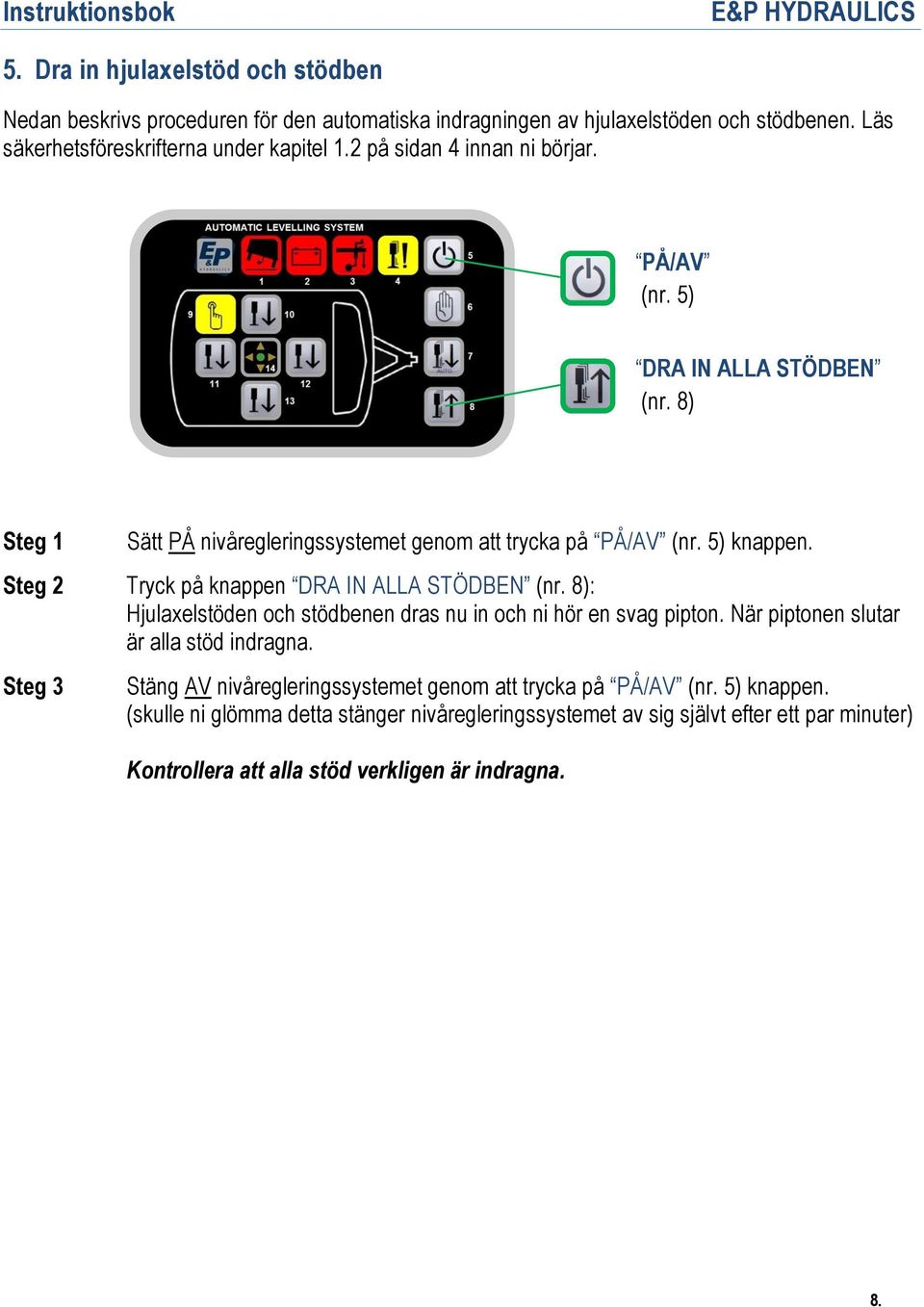

11 5. Dra in hjulaxelstöd och stödben Nedan beskrivs proceduren för den automatiska indragningen av hjulaxelstöden och stödbenen. Läs säkerhetsföreskrifterna under kapitel 1.2 på sidan 4 innan ni börjar. PÅ/AV (nr. 5) DRA IN ALLA STÖDBEN (nr. 8) Steg 1 Sätt PÅ nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. Steg 2 Tryck på knappen DRA IN ALLA STÖDBEN (nr. 8): Hjulaxelstöden och stödbenen dras nu in och ni hör en svag pipton. När piptonen slutar är alla stöd indragna. Steg 3 Stäng AV nivåregleringssystemet genom att trycka på PÅ/AV (nr. 5) knappen. (skulle ni glömma detta stänger nivåregleringssystemet av sig självt efter ett par minuter) Kontrollera att alla stöd verkligen är indragna. 8.

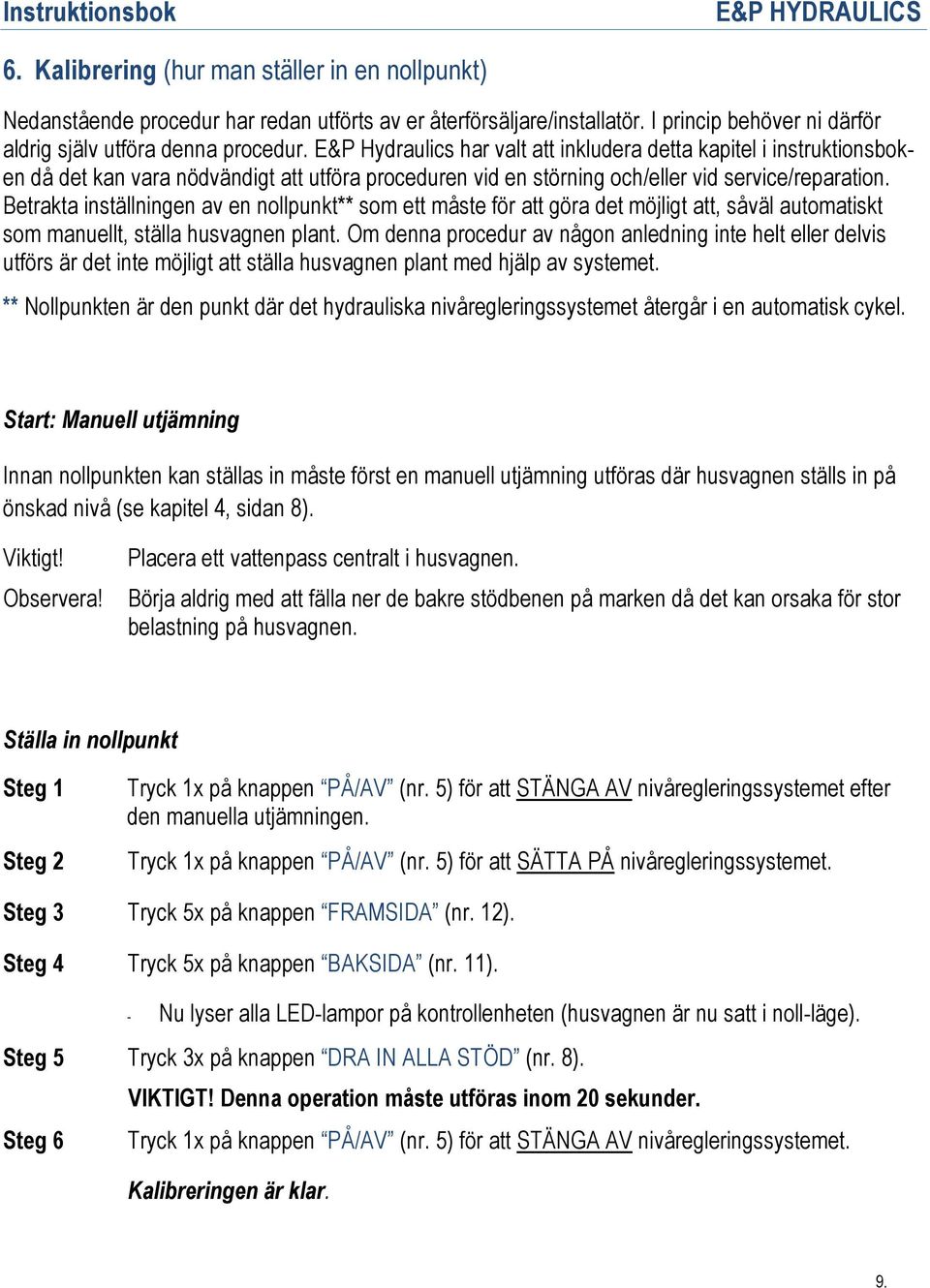

12 6. Kalibrering (hur man ställer in en nollpunkt) Nedanstående procedur har redan utförts av er återförsäljare/installatör. I princip behöver ni därför aldrig själv utföra denna procedur. E&P Hydraulics har valt att inkludera detta kapitel i instruktionsboken då det kan vara nödvändigt att utföra proceduren vid en störning och/eller vid service/reparation. Betrakta inställningen av en nollpunkt** som ett måste för att göra det möjligt att, såväl automatiskt som manuellt, ställa husvagnen plant. Om denna procedur av någon anledning inte helt eller delvis utförs är det inte möjligt att ställa husvagnen plant med hjälp av systemet. ** Nollpunkten är den punkt där det hydrauliska nivåregleringssystemet återgår i en automatisk cykel. Start: Manuell utjämning Innan nollpunkten kan ställas in måste först en manuell utjämning utföras där husvagnen ställs in på önskad nivå (se kapitel 4, sidan 8). Viktigt! Observera! Placera ett vattenpass centralt i husvagnen. Börja aldrig med att fälla ner de bakre stödbenen på marken då det kan orsaka för stor belastning på husvagnen. Ställa in nollpunkt Steg 1 Steg 2 Tryck 1x på knappen PÅ/AV (nr. 5) för att STÄNGA AV nivåregleringssystemet efter den manuella utjämningen. Tryck 1x på knappen PÅ/AV (nr. 5) för att SÄTTA PÅ nivåregleringssystemet. Steg 3 Tryck 5x på knappen FRAMSIDA (nr. 12). Steg 4 Tryck 5x på knappen BAKSIDA (nr. 11). - Nu lyser alla LED-lampor på kontrollenheten (husvagnen är nu satt i noll-läge). Steg 5 Tryck 3x på knappen DRA IN ALLA STÖD (nr. 8). VIKTIGT! Denna operation måste utföras inom 20 sekunder. Steg 6 Tryck 1x på knappen PÅ/AV (nr. 5) för att STÄNGA AV nivåregleringssystemet. Kalibreringen är klar. 9.

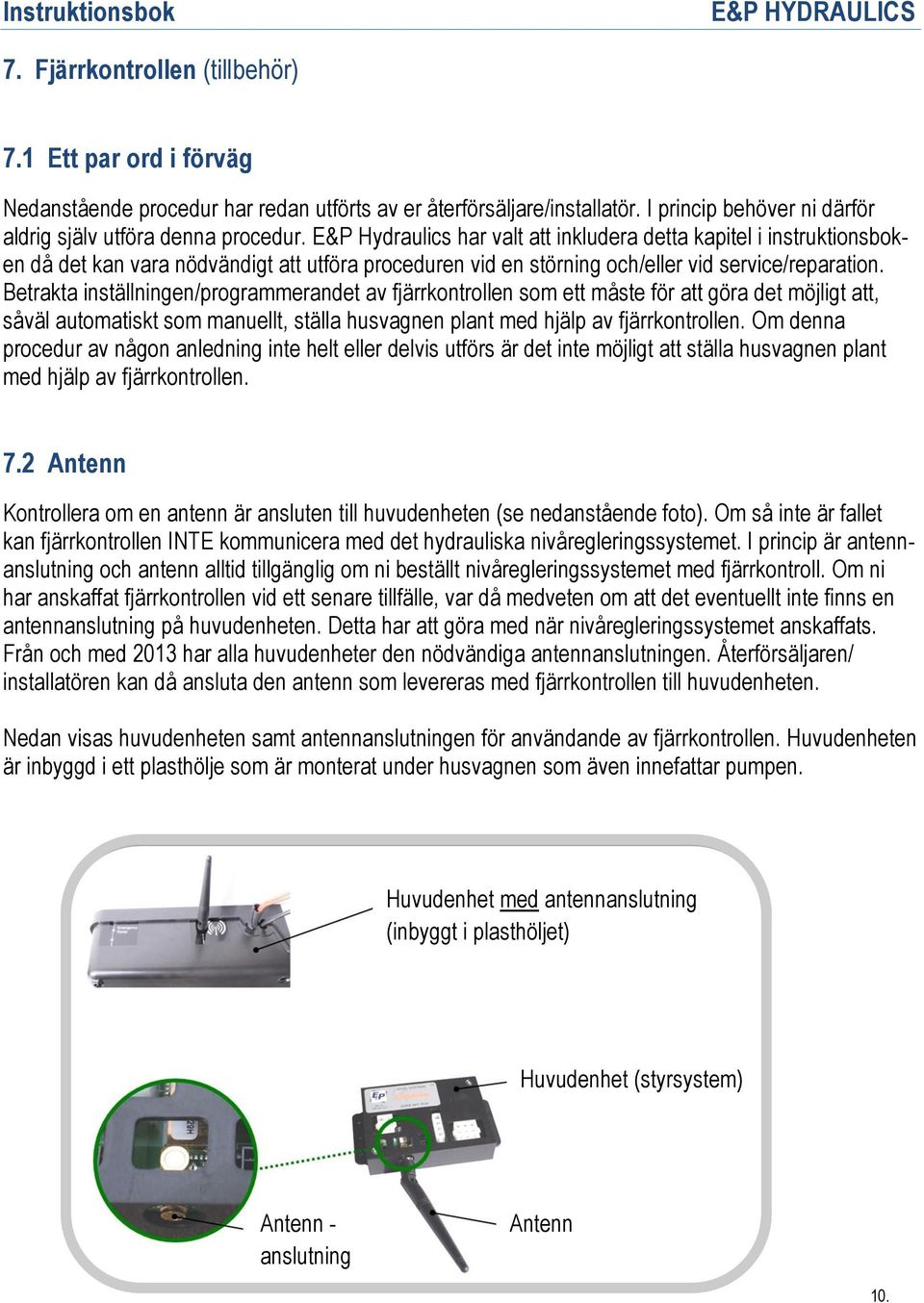

13 7. Fjärrkontrollen (tillbehör) 7.1 Ett par ord i förväg Nedanstående procedur har redan utförts av er återförsäljare/installatör. I princip behöver ni därför aldrig själv utföra denna procedur. E&P Hydraulics har valt att inkludera detta kapitel i instruktionsboken då det kan vara nödvändigt att utföra proceduren vid en störning och/eller vid service/reparation. Betrakta inställningen/programmerandet av fjärrkontrollen som ett måste för att göra det möjligt att, såväl automatiskt som manuellt, ställa husvagnen plant med hjälp av fjärrkontrollen. Om denna procedur av någon anledning inte helt eller delvis utförs är det inte möjligt att ställa husvagnen plant med hjälp av fjärrkontrollen. 7.2 Antenn Kontrollera om en antenn är ansluten till huvudenheten (se nedanstående foto). Om så inte är fallet kan fjärrkontrollen INTE kommunicera med det hydrauliska nivåregleringssystemet. I princip är antennanslutning och antenn alltid tillgänglig om ni beställt nivåregleringssystemet med fjärrkontroll. Om ni har anskaffat fjärrkontrollen vid ett senare tillfälle, var då medveten om att det eventuellt inte finns en antennanslutning på huvudenheten. Detta har att göra med när nivåregleringssystemet anskaffats. Från och med 2013 har alla huvudenheter den nödvändiga antennanslutningen. Återförsäljaren/ installatören kan då ansluta den antenn som levereras med fjärrkontrollen till huvudenheten. Nedan visas huvudenheten samt antennanslutningen för användande av fjärrkontrollen. Huvudenheten är inbyggd i ett plasthölje som är monterat under husvagnen som även innefattar pumpen. Huvudenhet med antennanslutning (inbyggt i plasthöljet) Huvudenhet (styrsystem) Antenn - anslutning Antenn 10.

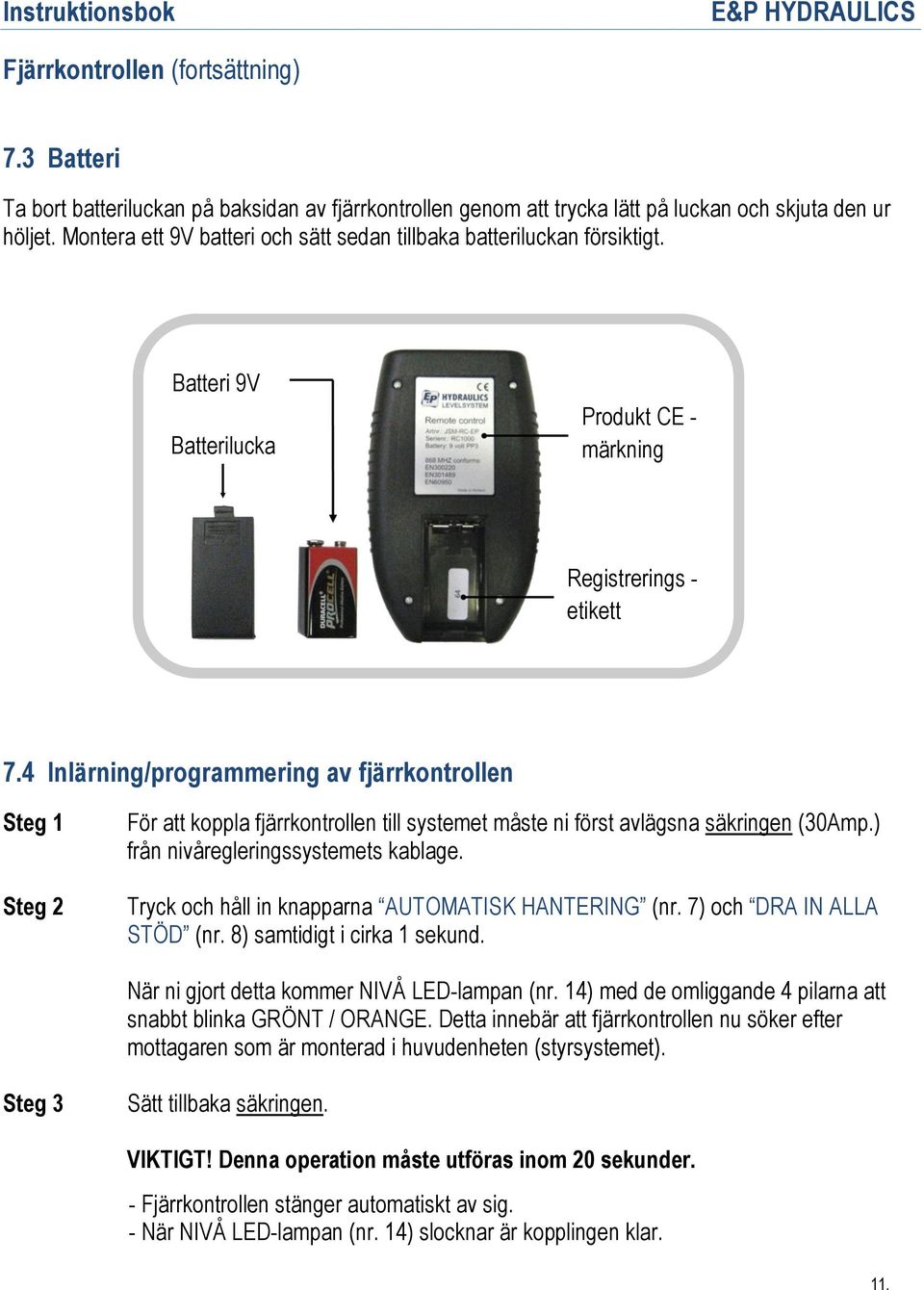

14 Fjärrkontrollen (fortsättning) 7.3 Batteri Ta bort batteriluckan på baksidan av fjärrkontrollen genom att trycka lätt på luckan och skjuta den ur höljet. Montera ett 9V batteri och sätt sedan tillbaka batteriluckan försiktigt. Batteri 9V Batterilucka Produkt CE - märkning Registrerings - etikett 7.4 Inlärning/programmering av fjärrkontrollen Steg 1 Steg 2 För att koppla fjärrkontrollen till systemet måste ni först avlägsna säkringen (30Amp.) från nivåregleringssystemets kablage. Tryck och håll in knapparna AUTOMATISK HANTERING (nr. 7) och DRA IN ALLA STÖD (nr. 8) samtidigt i cirka 1 sekund. När ni gjort detta kommer NIVÅ LED-lampan (nr. 14) med de omliggande 4 pilarna att snabbt blinka GRÖNT / ORANGE. Detta innebär att fjärrkontrollen nu söker efter mottagaren som är monterad i huvudenheten (styrsystemet). Steg 3 Sätt tillbaka säkringen. VIKTIGT! Denna operation måste utföras inom 20 sekunder. - Fjärrkontrollen stänger automatiskt av sig. - När NIVÅ LED-lampan (nr. 14) slocknar är kopplingen klar. 11.

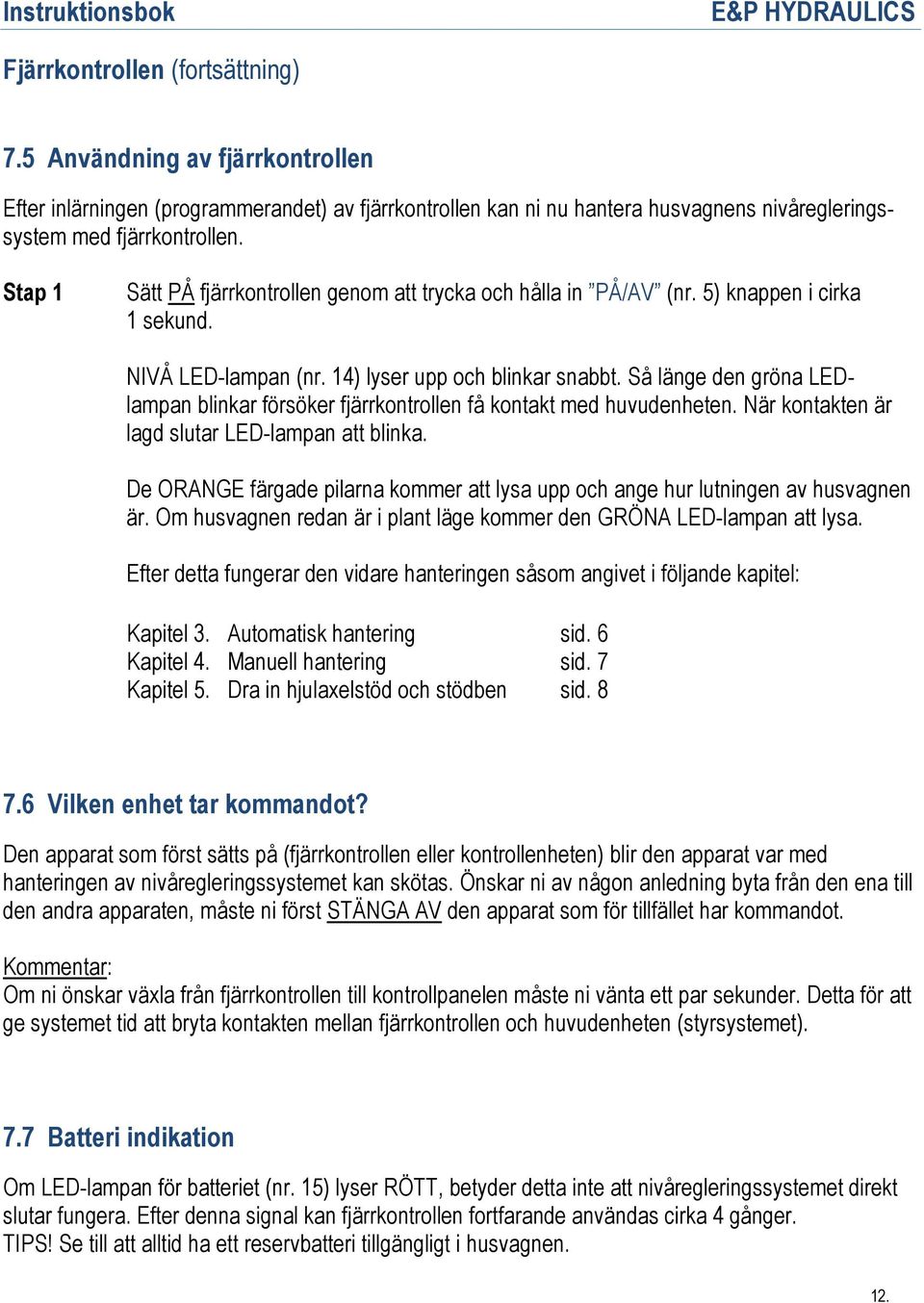

15 Fjärrkontrollen (fortsättning) 7.5 Användning av fjärrkontrollen Efter inlärningen (programmerandet) av fjärrkontrollen kan ni nu hantera husvagnens nivåregleringssystem med fjärrkontrollen. Stap 1 Sätt PÅ fjärrkontrollen genom att trycka och hålla in PÅ/AV (nr. 5) knappen i cirka 1 sekund. NIVÅ LED-lampan (nr. 14) lyser upp och blinkar snabbt. Så länge den gröna LEDlampan blinkar försöker fjärrkontrollen få kontakt med huvudenheten. När kontakten är lagd slutar LED-lampan att blinka. De ORANGE färgade pilarna kommer att lysa upp och ange hur lutningen av husvagnen är. Om husvagnen redan är i plant läge kommer den GRÖNA LED-lampan att lysa. Efter detta fungerar den vidare hanteringen såsom angivet i följande kapitel: Kapitel 3. Automatisk hantering sid. 6 Kapitel 4. Manuell hantering sid. 7 Kapitel 5. Dra in hjulaxelstöd och stödben sid Vilken enhet tar kommandot? Den apparat som först sätts på (fjärrkontrollen eller kontrollenheten) blir den apparat var med hanteringen av nivåregleringssystemet kan skötas. Önskar ni av någon anledning byta från den ena till den andra apparaten, måste ni först STÄNGA AV den apparat som för tillfället har kommandot. Kommentar: Om ni önskar växla från fjärrkontrollen till kontrollpanelen måste ni vänta ett par sekunder. Detta för att ge systemet tid att bryta kontakten mellan fjärrkontrollen och huvudenheten (styrsystemet). 7.7 Batteri indikation Om LED-lampan för batteriet (nr. 15) lyser RÖTT, betyder detta inte att nivåregleringssystemet direkt slutar fungera. Efter denna signal kan fjärrkontrollen fortfarande användas cirka 4 gånger. TIPS! Se till att alltid ha ett reservbatteri tillgängligt i husvagnen. 12.

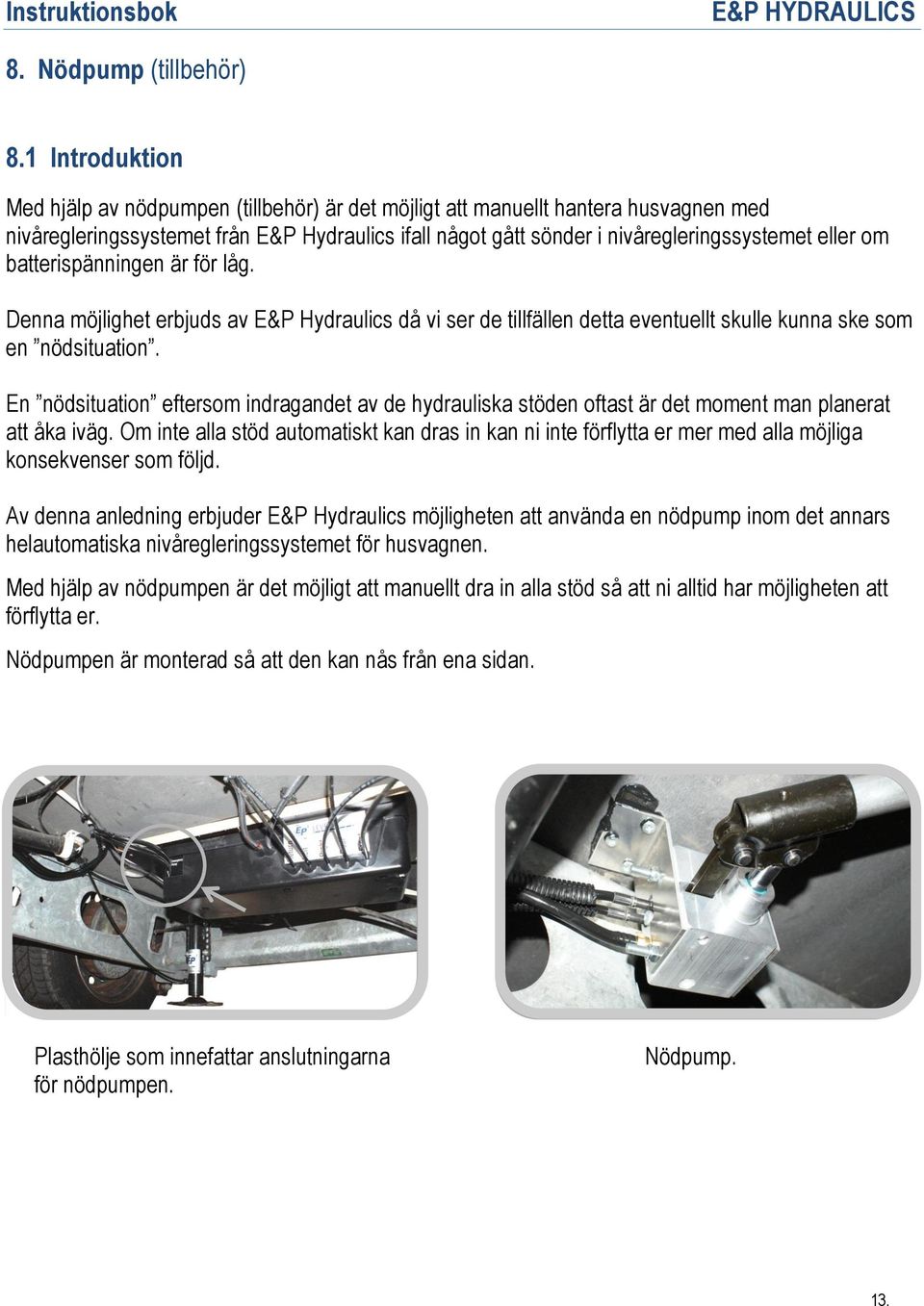

16 8. Nödpump (tillbehör) 8.1 Introduktion Med hjälp av nödpumpen (tillbehör) är det möjligt att manuellt hantera husvagnen med nivåregleringssystemet från E&P Hydraulics ifall något gått sönder i nivåregleringssystemet eller om batterispänningen är för låg. Denna möjlighet erbjuds av E&P Hydraulics då vi ser de tillfällen detta eventuellt skulle kunna ske som en nödsituation. En nödsituation eftersom indragandet av de hydrauliska stöden oftast är det moment man planerat att åka iväg. Om inte alla stöd automatiskt kan dras in kan ni inte förflytta er mer med alla möjliga konsekvenser som följd. Av denna anledning erbjuder E&P Hydraulics möjligheten att använda en nödpump inom det annars helautomatiska nivåregleringssystemet för husvagnen. Med hjälp av nödpumpen är det möjligt att manuellt dra in alla stöd så att ni alltid har möjligheten att förflytta er. Nödpumpen är monterad så att den kan nås från ena sidan. Plasthölje som innefattar anslutningarna för nödpumpen. Nödpump. 13.

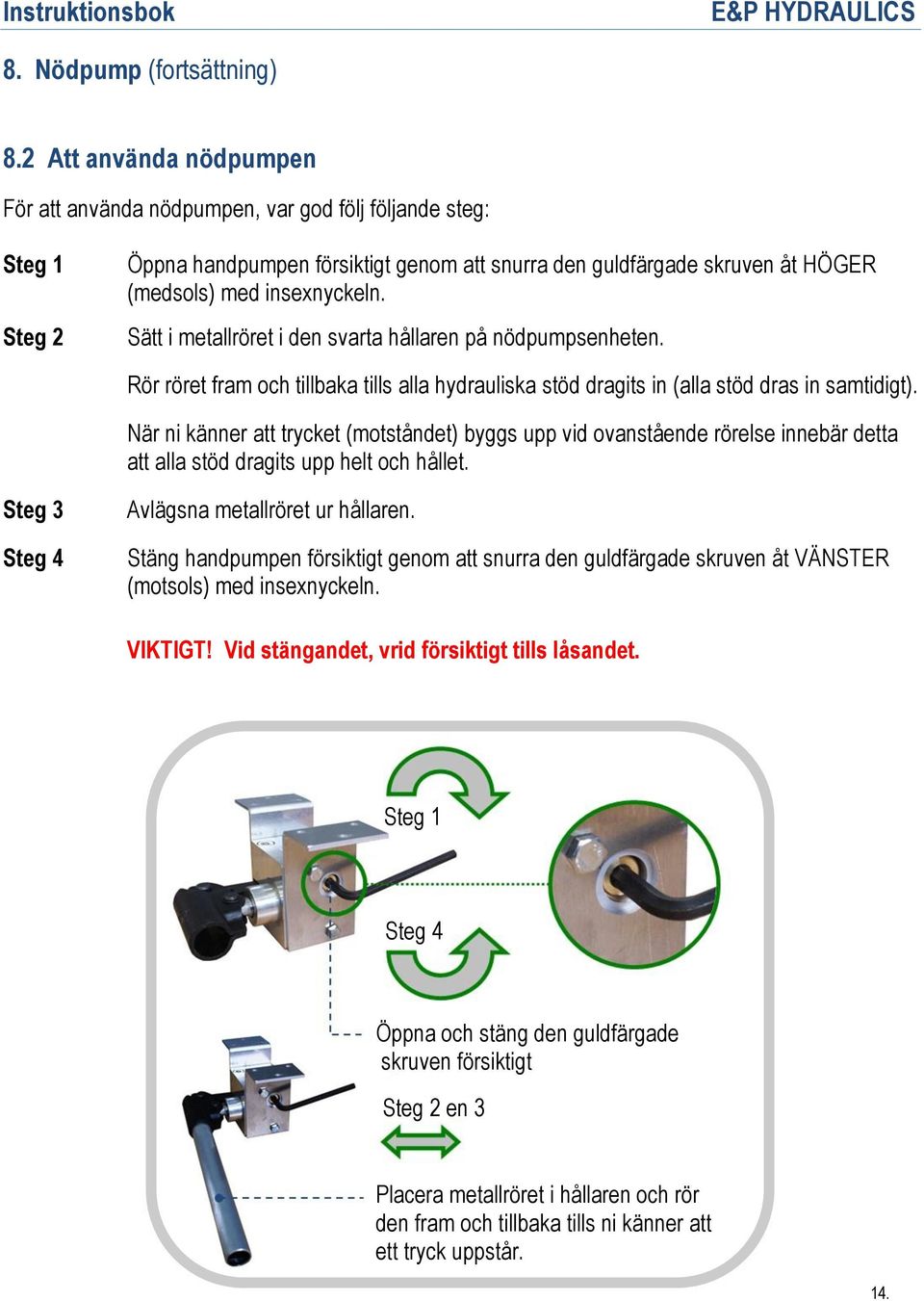

17 8. Nödpump (fortsättning) 8.2 Att använda nödpumpen För att använda nödpumpen, var god följ följande steg: Steg 1 Steg 2 Öppna handpumpen försiktigt genom att snurra den guldfärgade skruven åt HÖGER (medsols) med insexnyckeln. Sätt i metallröret i den svarta hållaren på nödpumpsenheten. Rör röret fram och tillbaka tills alla hydrauliska stöd dragits in (alla stöd dras in samtidigt). När ni känner att trycket (motståndet) byggs upp vid ovanstående rörelse innebär detta att alla stöd dragits upp helt och hållet. Steg 3 Steg 4 Avlägsna metallröret ur hållaren. Stäng handpumpen försiktigt genom att snurra den guldfärgade skruven åt VÄNSTER (motsols) med insexnyckeln. VIKTIGT! Vid stängandet, vrid försiktigt tills låsandet. Steg 1 Steg 4 Öppna och stäng den guldfärgade skruven försiktigt Steg 2 en 3 4 Placera metallröret i hållaren och rör den fram och tillbaka tills ni känner att ett tryck uppstår. 14.

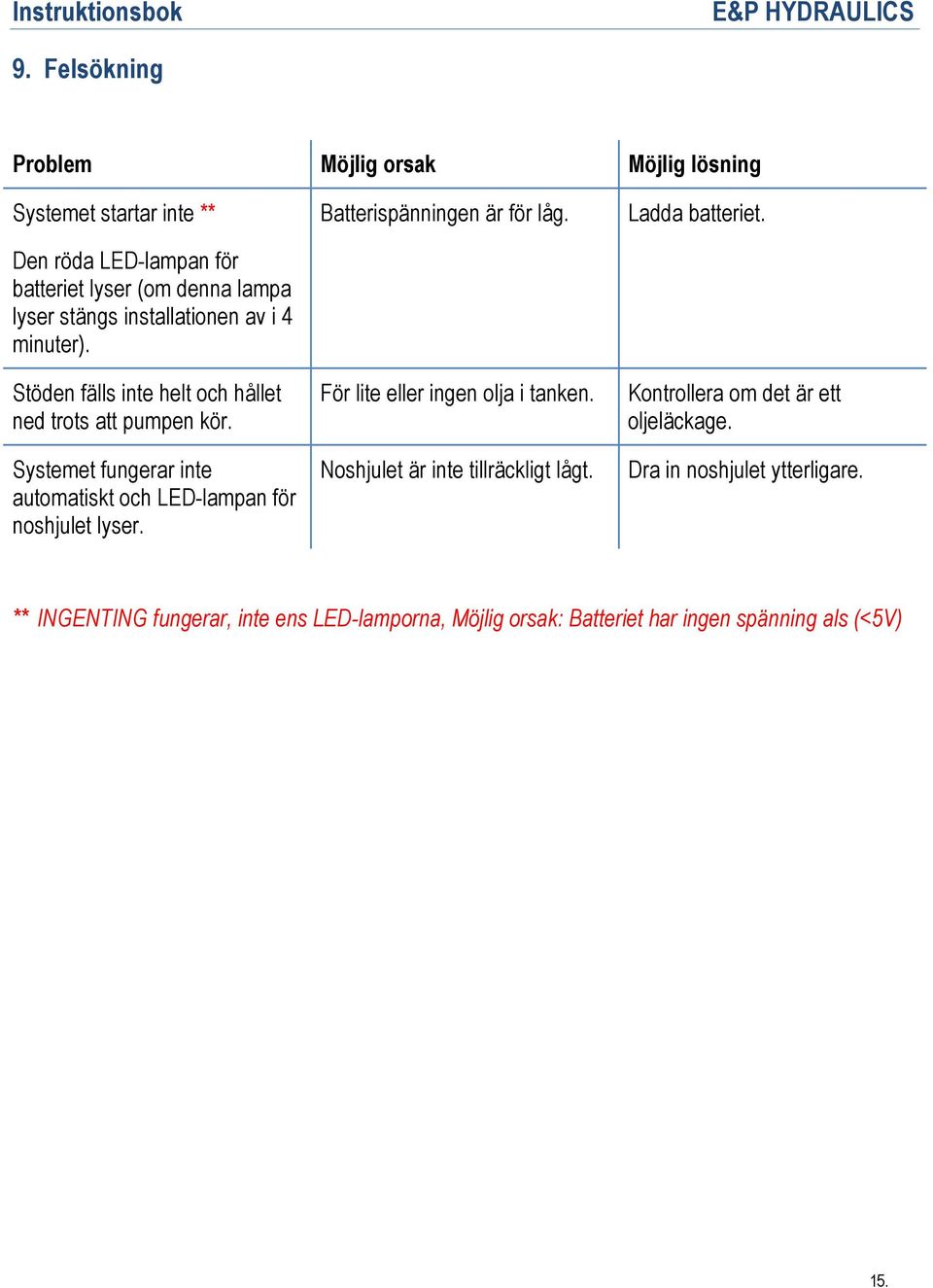

18 9. Felsökning Problem Möjlig orsak Möjlig lösning Systemet startar inte ** Den röda LED-lampan för batteriet lyser (om denna lampa lyser stängs installationen av i 4 minuter). Stöden fälls inte helt och hållet ned trots att pumpen kör. Systemet fungerar inte automatiskt och LED-lampan för noshjulet lyser. Batterispänningen är för låg. För lite eller ingen olja i tanken. Noshjulet är inte tillräckligt lågt. Ladda batteriet. Kontrollera om det är ett oljeläckage. Dra in noshjulet ytterligare. ** INGENTING fungerar, inte ens LED-lamporna, Möjlig orsak: Batteriet har ingen spänning als (<5V) 15.

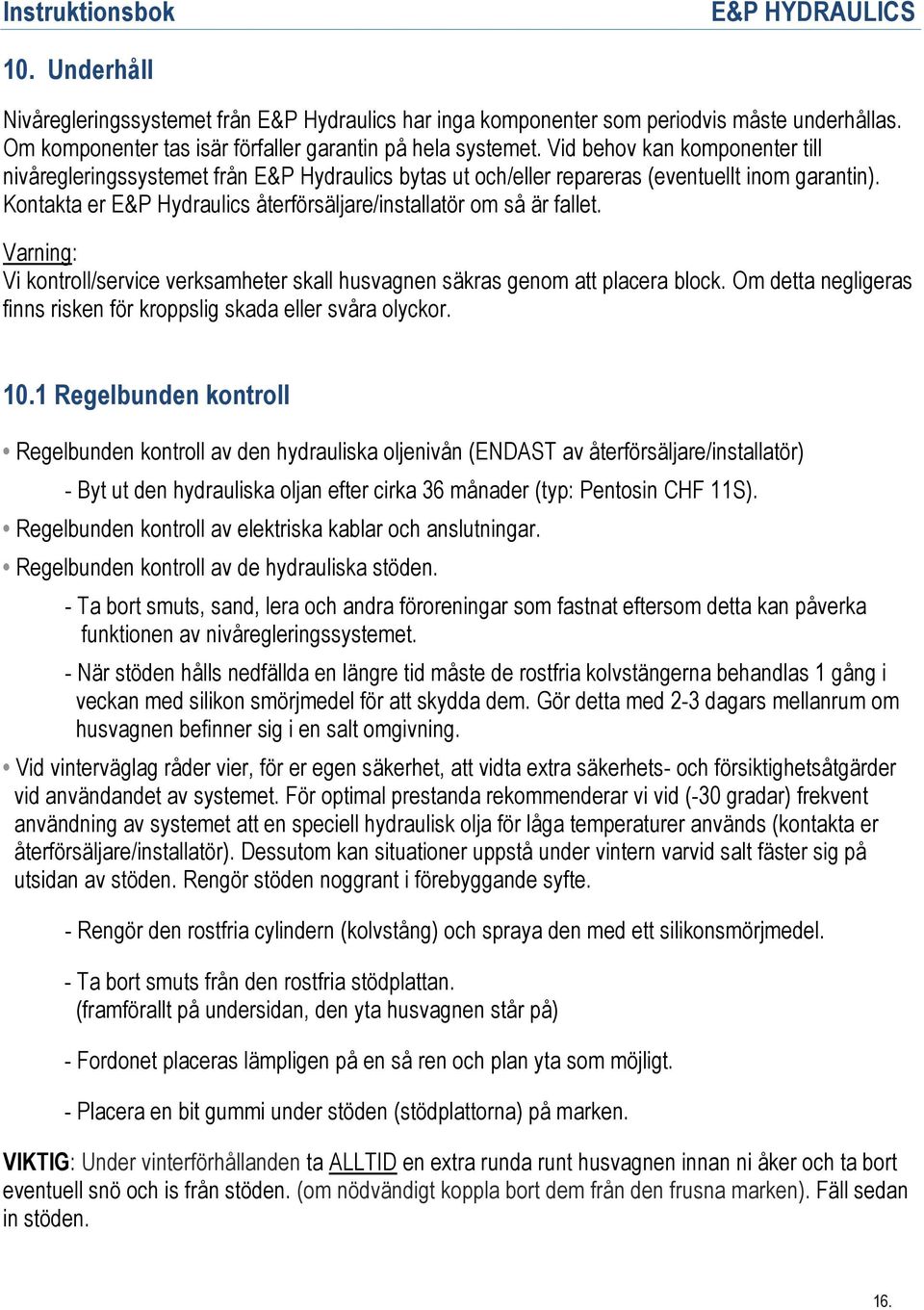

19 10. Underhåll Nivåregleringssystemet från E&P Hydraulics har inga komponenter som periodvis måste underhållas. Om komponenter tas isär förfaller garantin på hela systemet. Vid behov kan komponenter till nivåregleringssystemet från E&P Hydraulics bytas ut och/eller repareras (eventuellt inom garantin). Kontakta er E&P Hydraulics återförsäljare/installatör om så är fallet. Varning: Vi kontroll/service verksamheter skall husvagnen säkras genom att placera block. Om detta negligeras finns risken för kroppslig skada eller svåra olyckor Regelbunden kontroll Regelbunden kontroll av den hydrauliska oljenivån (ENDAST av återförsäljare/installatör) - Byt ut den hydrauliska oljan efter cirka 36 månader (typ: Pentosin CHF 11S). Regelbunden kontroll av elektriska kablar och anslutningar. Regelbunden kontroll av de hydrauliska stöden. - Ta bort smuts, sand, lera och andra föroreningar som fastnat eftersom detta kan påverka funktionen av nivåregleringssystemet. - När stöden hålls nedfällda en längre tid måste de rostfria kolvstängerna behandlas 1 gång i veckan med silikon smörjmedel för att skydda dem. Gör detta med 2-3 dagars mellanrum om husvagnen befinner sig i en salt omgivning. Vid vinterväglag råder vier, för er egen säkerhet, att vidta extra säkerhets- och försiktighetsåtgärder vid användandet av systemet. För optimal prestanda rekommenderar vi vid (-30 gradar) frekvent användning av systemet att en speciell hydraulisk olja för låga temperaturer används (kontakta er återförsäljare/installatör). Dessutom kan situationer uppstå under vintern varvid salt fäster sig på utsidan av stöden. Rengör stöden noggrant i förebyggande syfte. - Rengör den rostfria cylindern (kolvstång) och spraya den med ett silikonsmörjmedel. - Ta bort smuts från den rostfria stödplattan. (framförallt på undersidan, den yta husvagnen står på) - Fordonet placeras lämpligen på en så ren och plan yta som möjligt. - Placera en bit gummi under stöden (stödplattorna) på marken. VIKTIG: Under vinterförhållanden ta ALLTID en extra runda runt husvagnen innan ni åker och ta bort eventuell snö och is från stöden. (om nödvändigt koppla bort dem från den frusna marken). Fäll sedan in stöden. 16.

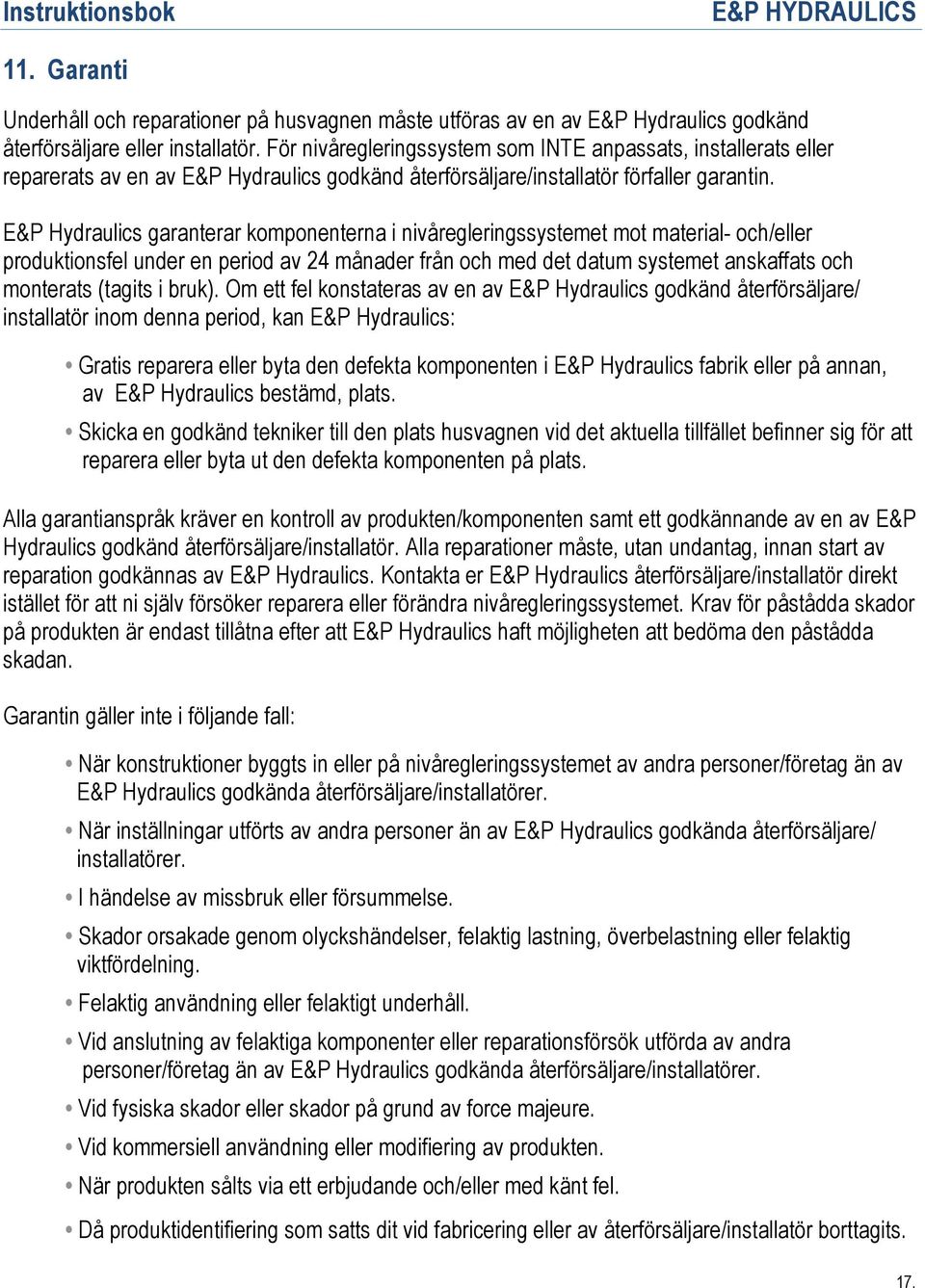

20 11. Garanti Underhåll och reparationer på husvagnen måste utföras av en av E&P Hydraulics godkänd återförsäljare eller installatör. För nivåregleringssystem som INTE anpassats, installerats eller reparerats av en av E&P Hydraulics godkänd återförsäljare/installatör förfaller garantin. E&P Hydraulics garanterar komponenterna i nivåregleringssystemet mot material- och/eller produktionsfel under en period av 24 månader från och med det datum systemet anskaffats och monterats (tagits i bruk). Om ett fel konstateras av en av E&P Hydraulics godkänd återförsäljare/ installatör inom denna period, kan E&P Hydraulics: Gratis reparera eller byta den defekta komponenten i E&P Hydraulics fabrik eller på annan, av E&P Hydraulics bestämd, plats. Skicka en godkänd tekniker till den plats husvagnen vid det aktuella tillfället befinner sig för att reparera eller byta ut den defekta komponenten på plats. Alla garantianspråk kräver en kontroll av produkten/komponenten samt ett godkännande av en av E&P Hydraulics godkänd återförsäljare/installatör. Alla reparationer måste, utan undantag, innan start av reparation godkännas av E&P Hydraulics. Kontakta er E&P Hydraulics återförsäljare/installatör direkt istället för att ni själv försöker reparera eller förändra nivåregleringssystemet. Krav för påstådda skador på produkten är endast tillåtna efter att E&P Hydraulics haft möjligheten att bedöma den påstådda skadan. Garantin gäller inte i följande fall: När konstruktioner byggts in eller på nivåregleringssystemet av andra personer/företag än av E&P Hydraulics godkända återförsäljare/installatörer. När inställningar utförts av andra personer än av E&P Hydraulics godkända återförsäljare/ installatörer. I händelse av missbruk eller försummelse. Skador orsakade genom olyckshändelser, felaktig lastning, överbelastning eller felaktig viktfördelning. Felaktig användning eller felaktigt underhåll. Vid anslutning av felaktiga komponenter eller reparationsförsök utförda av andra personer/företag än av E&P Hydraulics godkända återförsäljare/installatörer. Vid fysiska skador eller skador på grund av force majeure. Vid kommersiell användning eller modifiering av produkten. När produkten sålts via ett erbjudande och/eller med känt fel. Då produktidentifiering som satts dit vid fabricering eller av återförsäljare/installatör borttagits. 17.

21 12. Anteckningar 18.

22 E&P Hydraulics NEDERLAND telefoon: + 31 (0) E&P Hydraulics DEUTSCHLAND info@ep-hydraulics.de telefon: + 49 (0) E&P Hydraulics UNITED KINGDOM info@ep-hydraulics.co.uk phone: + 44 (0) E&P Hydraulics FRANCE info@ep-france.com téléphone : E&P Hydraulics NORGE info@ep-hydraulics.no telefon: + 47 (0) E&P Hydraulics SVERIGE info@ep-hydraulics.se telefon: + 46 (0) E&P Hydraulics ÅTERFÖRSÄLJARE :
