Trafi k- och miljövänlig renovering av vägtrummor
|
|
- Ingemar Hellström
- för 5 år sedan
- Visningar:
Transkript

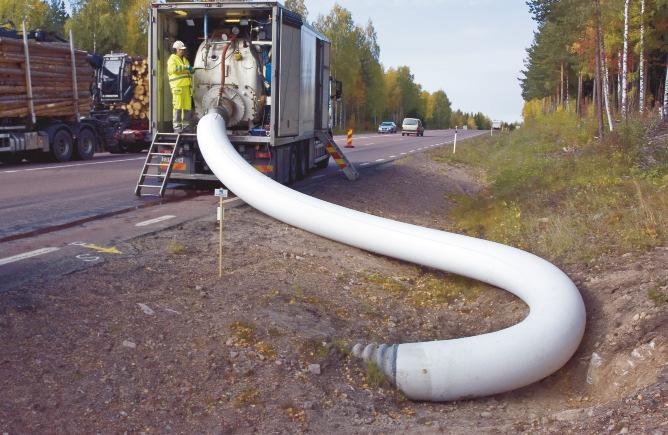

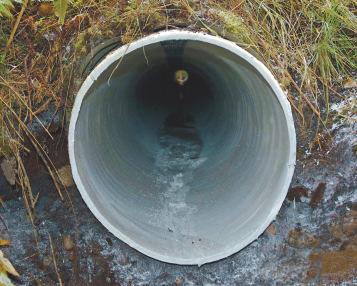

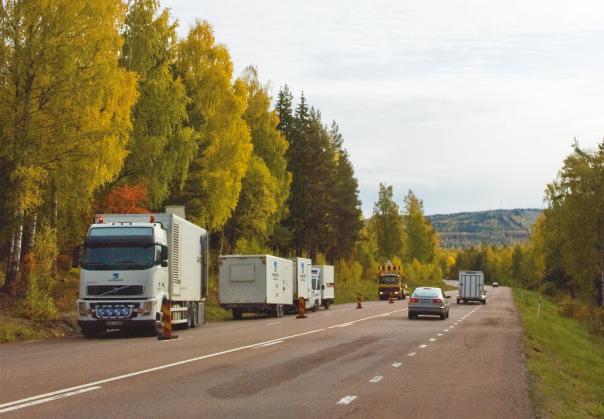

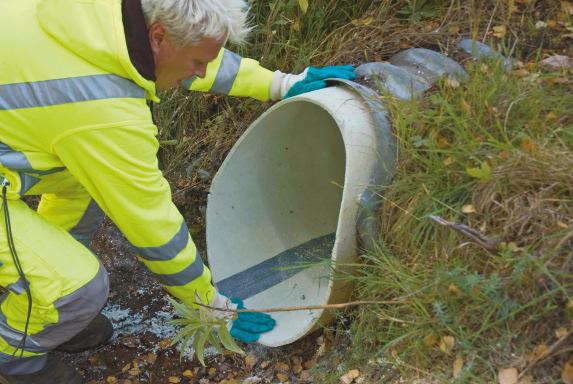

1 Trafi k- och miljövänlig renovering av vägtrummor Förstärkning av vägnätet Ett kontinuerligt arbete pågår med att rusta upp och förstärka delar av vårt vägnät. I samband med detta sker i regel alltid en översyn av de vägtrummor som skär genom vägkroppen och möjliggör transport av vatten och utgör en passage för djurlivet. Fördelar med att inte gräva sönder vägen Vid förnyelse med undviker man att ha personal på vägen, man slipper spärra av och leda om trafi k och ändra i GP-link. I takt med att mitträcken blir allt vanligare blir det också mer problematiskt att gräva av vägen. i en vägtrumma. Snabbt och miljövänligt. Utan schakt, utan att störa trafi ken. En del vägtrummor blir med åren försvagade, exempelvis kan äldre trummor av korrugerad plåt rosta sönder. Trummor av betong kan med tiden få otäta fogar och sprickor som stör funktionen och försvagar konstruktionen. Bibehållen kapacitet i ledningen Vid renovering av vägtrummor fi nns en strävan att bibehålla så mycket som möjligt av ledningens area. Med blir areareduceringen minimal.

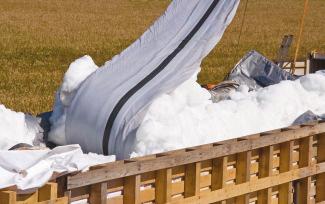

2 Installation Ett skräddarsytt polyesterfoder mättat med fl ytande harts vrängs in i den befi ntliga trumman och härdas till ett nytt rör. Varsamt, eff ektivt och snabbt. Fodret lämpar sig utmärkt för alla former av ledningar, äggformade, fyrkantiga mm. Färgade foder För att inte hämma djurlivets passager genom trummorna har vi, efter att ha lyssnat på sakkunniga, tagit fram foder med mörkgrå insida. Många djur tycks föredra den mörkare färgen framför en vit. Leveransprogram Dimensioner Godstjocklekar Ø 150 Ø 2000 mm från 4,5 mm Tekniska data Deklarerade värden för polyesterharts. Egenskap Enhet Värde Ring E-modul som korttidsvärde MPA Ring E-modul som långtidsvärde (50 år) MPA Dimensionering dimensioneras enligt erhållen kravspecifi kation. Certifi kat Kvalitetssäkring, miljö, arbetsmiljö och säkerhet. ISO 9001 Aarsleff har sedan 1994 varit certifi erade enligt ISO 9001 ISO Aarsleff har sedan 1999 varit certifi erade enligt miljöstandarden OHAS Aarsleff A/S har sedan 2009 varit certifi erade enligt arbetsmiljöstandarden OHSAS 18001, Aarsleff Rörteknik AB arbetar i enlighet med angiven standard

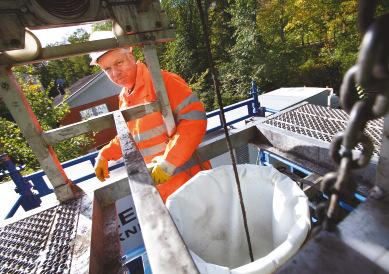

3 Förnyelse av stora dimensioner och långa sträckor, installation med vattenpelare Aarlseff s Flexibla Foder framställs av hartsimpregnerad syrafast polyesterfi ber. Fodret tillverkas i alla längder, i dimensioner mm och i godstjocklekar från 4,5 mm. Fodret skräddarsys så att ledningar med olika dimensioner kan renoveras i en och samma arbetsprocess. Därigenom kan man renovera fl era hundra meter ledning utan skarv. Infodringen sker normalt utan schakt och lämpar sig mycket väl för olika typer av ledningar, t ex spilloch dagvatten. Dessutom kan tekniken användas till tryckledningar och processledningar. För industri ella ändamål är fodret impregnerat med specialharts anpassad till de kemikalier som ingår i avlopps vattnet. gör det möjligt att renovera runda, äggformade eller rektangulära tvärsnitt. Fodret vrängs in i den befi ntliga ledningen med hjälp av vattentryck. Infodringen kan ske genom brunnar, böjar och dimensionsändringar. Fodret söker sig fram genom den gamla ledningen och kan passera böjar på upp till nittio grader. Snabbt och utan förstörande ingrepp.

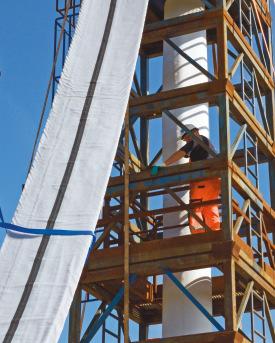

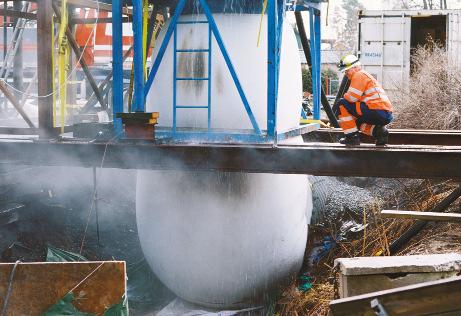

4 Det måste fi nnas en brunn alt schakt i båda ändar på led ningen. När fodret är på plats, värms vattnet och materialet härdar till ett hårt, stabilt, nötningståligt rör med en slät insida. Före och efter infodringen tv-inspekteras ledningen. Anslutande ledningar registreras och öppnas med hjälp av en tv-styrd robot. Det spelar ingen roll om delar av röret saknas, infodringen ger ett stabilt självbärande rör. Den lilla minskningen av arean till följd av godsets tjocklek kompenseras av förbättrade fl ödesegenskaper. Leveransprogram Dimensioner Godstjocklekar Ø 150 Ø 2100 mm från 4,5 mm Tekniska data Deklarerade värden för polyesterharts. Egenskap Enhet Värde Ring E-modul som korttidsvärde MPA Ring E-modul som långtidsvärde (50 år) MPA Dimensionering dimensioneras enligt erhållen kravspecifi kation. Certifi kat Kvalitetssäkring, miljö, arbetsmiljö och säkerhet. ISO 9001 Aarsleff har sedan 1994 varit certifi erade enligt ISO ISO Aarsleff har sedan 1999 varit certifi erade enligt miljöstandarden OHSAS Aarsleff A /S har sedan 2009 varit certifi erade enligt arbetsmiljöstandarden OHSAS 18001, Aarsleff Rörteknik AB arbetar i enlighet med angiven standard.

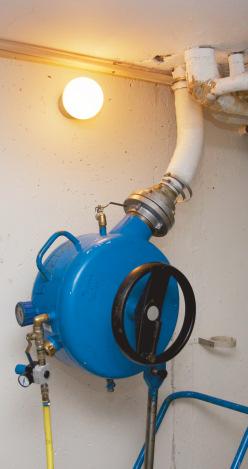

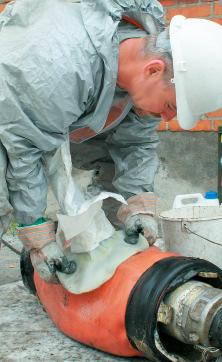

5 Tät förslutning mellan huvudledning och servisledning, installation av Hattprofi l Aarsleff s Hattprofi l består av ett brätte och ett foder för infodring av servis ledningen. Hattprofi len skräddar sys på plats till aktuell applikation och tillverkas i syrafast polyesterfi ber. Hattprofi len impregneras med harts varefter den installeras i servisledningen. Den ger en tät förslutning i anslutnings punkten mellan huvudledning och servisledning. Dess utom renoveras servisledningen i vald längd vid samma arbetsmoment. För bästa system lösning förutsätts att huvudledningen är infodrad före installation av hattprofi len. Hattprofi len används på både spill- och dagvattenledningar där servisledningen skall renoveras utan uppgrävning. Hattprofi len monteras på ett verktyg som övervakas av en TV-kamera när det förs genom huvudledningen. Vid anslutningspunkten för servisledningen positioneras verktyget. Först pressas brättet på plats varefter fodret vrängs upp i servisledningen. Därefter härdas hattprofi len varpå verktyget förs ut igen. Snabbt och miljövänligt och utan förstörande ingrepp.
6 Begränsningar Förskjutningar och deformationer kan begränsa möjligheten att installera en hattprofi l. Systemet kräver tillgång till nedstigningsbrunnar alt schakter. Defekta servisanslutningar kan behöva åtgärdas före installation. Leveransprogram Dimension Huvudledning Servisledning Ø 150 Ø 800 mm Ø 100 Ø 225 mm Servis Ø mm Längd Ø 100 mm 15 m Längd Ø 150 mm 17 m. Servis Ø 150 förutsätter att huvudledning är Ø 150 mm eller större. Längd > 15 m Servis Ø 225 förutsätter att huvudledning är Ø 300 mm eller större. Längd > 15 m

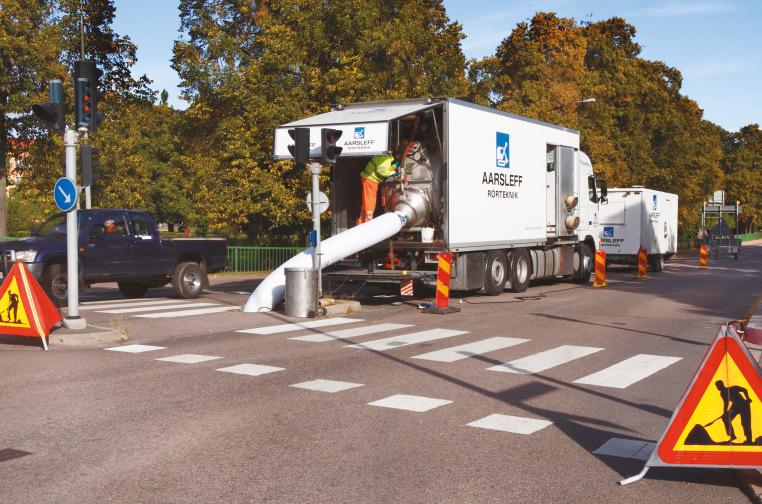

7 Snabb och fl exibel metod för ledningsrenovering, installation med tryckluft och ånga tillverkas av hartsimpreg nerad syrafast polyesterfi ber. Fodret görs i längder och dimensioner från Ø mm med varierande godstjocklekar från 4,5 mm. Vi kan tillverka foder i fl era olika dimensioner vilket gör att ledningssträckor med varierande dimension kan renoveras i ett och samma moment. Vid installation med ånga kan längder på meter renoveras i en installation. Tack vare det skarvfria fodret och den släta ytan bibehålls den hydrauliska kapaciteten trots viss areaminskning till följd av fodrets godstjocklek. Infodring med ånga är lämpligt i miljöer där varsamhet och hänsyn till omgivningen är extra viktigt. Tekniken är snabb, kräver liten arbetsyta, litet antal fordon och minimal störning. Infodring sker vanligtvis helt utan schakt och lämpar sig väl för olika ledningstyper, till exempel spill- och dagvattenledningar. Metoden är även lämplig för renovering av tryckoch processledningar. Vid industriell användning väljs en typ av harts som är anpassad till den aktuella ledningstypen. Vi renoverar ledningar med olika tvärsnitt, cirkulärt, äggformat och rektangulärt. Det mjuka fodret vrängs in i den defekta ledningen med hjälp av tryckluft. Fodret letar sig fram genom ledningen och kan passera vink lar på upp till nittio grader. Fodret tar sig förbi såväl brunnar som riktnings- och dimensionsändringar. Åtkomst till brunnar krävs i båda ändar av Snabbt och utan förstörande ingrepp.
8 ledningssträckning en. Väl på plats härdas fodret genom att ånga tillförs tryckluften, till ett formstabilt och slitstarkt rör med en slät yta. Före och efter installationen kontrolleras den aktuella ledningssträckan med rörinspektion. Servisledningar registreras och öppnas efter renoveringen med en så kallad cutter som är ett TV-övervakat robotverktyg. Begränsningar Ledningsavsnitt med stora deformationer, större än femton procent måste åtgärdas före infodringen. Instickande servisledningar, rötter och avlagringar måste avlägsnas före installationen. Brott som inte påverkar ledningens tvärsnitt har ingen betydelse för renoveringen. Leveransprogram Dimensioner Godstjocklekar Ø 100 Ø 2000 mm från 4,5 mm Tekniska data Deklarerade värden för polyesterharts. Egenskap Enhet Värde Ring E-modul som korttidsvärde MPA Ring E-modul som långtidsvärde (50 år) MPA Dimensionering dimensioneras enligt erhållen kravspecifi kation. Certifi kat Kvalitetssäkring, miljö, arbetsmiljö och säkerhet. ISO 9001 Aarsleff har sedan 1994 varit certifi erade enligt ISO ISO Aarsleff har sedan 1999 varit certifi erade enligt miljöstandarden OHSAS Aarsleff A /S har sedan 2009 varit certifi erade enligt arbetsmiljöstandarden OHSAS 18001, Aarsleff Rörteknik AB arbetar i enlighet med angiven standard.

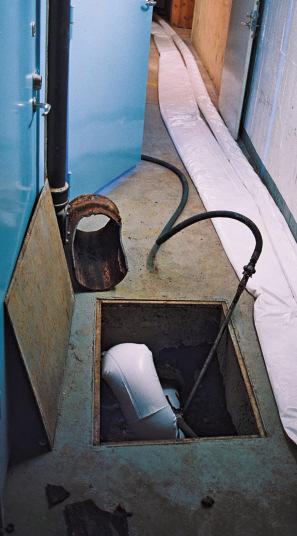

9 Renovering av samlingsledningar i fastighet Anders Bergstedt/Maskot/Scanpix Ingjutna ledningar i bottenplatta är besvärliga att åtgärda när de börjar läcka. En konventionell renovering innebär ett mycket kostsamt och störande ingrepp för både hyresgäster och verksamhet i huset. Ofta måste källarförråd, tvättstugor rivas och golvet återställas. Ledningar genom skydds rum är särskilt svåra att åtgärda med konventio nella metoder. Arbetet medför minimala bilnings arbeten och metoden påverkar endast i mycket begränsad grad verksamhet eller boende i fastigheten. Renovering en går snabbt och ger ett garante rat tätt resultat med lång livslängd. Ett nytt, fräscht, självbärande rör utan begränsning av kapacitet och area. Det färdiga röret behöver inget stöd av det gamla röret för att fungera. Hål eller sprickor i det gamla röret utgör inget hinder. Våra rör kan monteras i alla typer av rör; gjutjärns-, plast- och betongrör. Tillverkningen av fodret sker under kontrollerade former i mobila enheter.
10 Renovering av inbyggda takavlopp Takavlopp ingjutna eller dragna i väggar och pelare kan vara besvärliga att åtgärda när de börjar läcka. Vatten läcker ut i betong eller fasader. av en ny takavrinning. Ett självbärande rör utan begränsning av kapacitet och area. Och absolut tätt! En konventionell renovering kan innebära ett kostsamt och störande ingrepp för både hyresgäster och verksamhet i huset. Och därtill en oönskad schakt i en vacker fasad. Men det fi nns alternativ. Arbetet medför minimala bilnings arbeten och det färdiga röret behöver inget stöd av det gamla röret för att fungera. Hål eller sprickor i det gamla röret utgör inget hinder. Metoden påverkar endast i mycket begränsad grad verksamhet eller boende i fastigheten. Renoveringen går snabbt och ger ett resultat med lång livslängd. Nytt och fräscht. På bilden sågas toppen Tillverkningen sker under kontrollerade former i mobila enheter/fabriker. kan monteras i alla typer av rör såsom gjutjärns-, plast- och betongrör.
11 Renovering av köksstammar med de boende kvar Aarsleff s renovering av köksstammar Johanna Norin/Scanpix Bildhuset Köket är en av hemmets viktigaste platser och en naturlig samlingspunkt. Därför är det viktigt att den dagliga verksamheten, som matlagning och bakning, inte påverkas när det en dag blir aktuellt att byta de gamla och slitna köksstammarna. har många fördelar. Det färdiga röret är självbär ande och behöver inget stöd av det gamla röret för att fungera. Hål, sprickor i det gamla röret utgör inget hinder för användning av vår metod. Renovering med klarar detta utan att köket behöver rivas eller demon - te ras. Lägenhetens invånare behöver inte evakue ras under arbetet. Tillverkningen sker under kontrollerade former i våra mobila enheter. Våra rör kan monteras i alla typer av rör såsom gjutjärns-, plast- och betongrör.
12 Undersökning Rörinspektion Rensning Åtgärdsförslag Renovering Vi löser också akuta problem! Ibland blir behoven brådskande. Du behöver snabbt mobila resurser för att komma till rätta med mindre eller större problem. Då kontaktar du oss! Ring oss för service !
Avloppsrör före relining
