Serie 1700 Größe 1 3.2

Transkript

1 .2

2 .

3 Filter 17v01c.s.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss Filterfeinheit A = 5 s B = 20 C = 50 Ausführung P = Behälterschutz S = Automatischer Kondensatablauf t PS = Behälterschutz und automatischer Kondensatablaß Beispiel: 17101A.B.P Filter mit Anschluss G 1/8, Filterfeinheit 20, Behälterschutz, Kunststoffgehäuse. Druckabschnitte (bar) - Doppelte Filterung, durch Schmutzabscheidung über Zentrifugalwirkung und über austauschbare HDPE Filtereinsätze. - Gehäusematerial: Aluminium oder Technopolymer ( Gewindeeinsätzen aus Messing ) - Montagemöglichkeit direkt durch das Gehäuse über Schrauben mit Abdeckung gesichert. - Transparenter Behälter in das Gehäuse eingeschraubt. - Behälterschutz aus Technopolymer Kunststoff. - standardmäßige halbautomatische Kondensatablaßventile, auch manell bedienbar, Ablaß erfolgt im drucklosen Zustand - Überprüfung des Kondenswasserstandes auch mit Behälterschutz möglich. - Auf Anfrage integrierter automatischer Kondensatablaß möglich. Filter Serie Größe Filter Typ G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur 50 C Gewicht mit Kunststoffgehäuse 10g. Gewicht mit Aluminiumgehäuse 218 gr. Filterfeinheit Behältervolumen 17 cm vertikal Anschlussschrauben Max. Anzugsmoment mit Aluminiumgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm.4

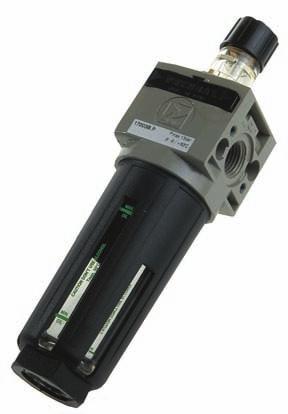

4 Feinfilter 17v08c.e.t v Version 0= Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss e Ausscheidegrad t E = 99,97% Ausführung P = Behälterschutz S = Automatischer Kondensa- PS = Behälterschutz und automatischer Kondensatablaß Beispiel : 17108A.E.P Filter, Anschluss G 1/8, Ausscheidegrad 99,97%, Behälterschutz, Kunststoffgehäuse. Druckabschnitte (bar) - Feinfilter zur Ausscheidung von Partikeln ab 0,1 Ausscheidungsgrad bis 99,97%. - Gehäusematerial: Aluminium oder Technopolymer (Gewindeeinsätze aus Messing). - Montagemöglichkeit direkt durch das Gehäuse über Schrauben mit Abdeckung gesichert. - Transparenter Behälter in das Gehäuse eingeschraubt - Behälterschutz aus Technopolymer Kunststoff. - standardmäßige halbautomatische Kondensatablaßventile, auch mauell bedienbar, Ablaß erfolgt im drucklosen Zustand. - Überprüfung des Kondensatwasserstandes auch mit Behälterschutz möglich. - Auf Anfrage integrierter automatischer Kondensatablaß möglich. Feinfilter Serie Größe Feinfilter Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur 50 C Gewicht mit Kunststoffgehäuse 110g. Gewicht mit Aluminiumgehäuse 225g. Filterfeinheit ab Partikelgröße 0,1 0,9997 Behältervolumen 17 cm vertikal Anschlussschrauben Gewicht mit Aluminiumgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm.5

5 Druckregler für Schalttafeleinbau 17109c.g.t c Annschlüsse A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Ausführung L = ohne Sekundärdruckentlüftung SM = mit effizienter Sekundärdruckentlüftung t SR = primärdruckabhängig SRM = primärdruckabhängig, mit effizienterer Sekundärdruckentlüftung SMF =effezientere, geregelte Sekundärdruckentlüftung Beispiel: 17109A.C Druckregler, Anschluss G1/8, Regelbereich 0-8 bar, mir Sekundärdruckentlüftung, Kunststoffgehäuse Durchflusskurven Regelcharakteristik - Druckregler mit Manometeranschluss und Sekundärdruckentlüftung. - Druckregelung durch Membrane. - Gehäusematerial: Technopolymer (Gewindeeinsätze aus Messing). - Einstellung über verriegelbaren Druckknopf. - Zwei Manometeranschlüsse, davon einer mit Verschlussschrauben geschlossen. - Mutter für Schalttafelmontage aufgeschraubt. Druckregler Serie Größe für Schalttafeleinbau - Druckregler für Schalttafeleinbau Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur 50 C Druckregler Manometeranschluss G 1/8" Gewicht 110g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar beliebig Max. Anzugsmoment 15 Nm.6

6 Druckregler für Schalttafeleinbau mit integriertem Manometer 17129c.g c Anschluß A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Beispiel: 17129A.C Druckregler für Schalttafeleinbau, Anschluss G 1/8", Regelbereich 0-8 bar, mit Sekundärdruckentlüftung Durchflusskurven Regelcharakteristik - Druckregler mit Manometeranschluss und Sekundärdruckentlüftung. - Druckregelung durch Membrane. - Gehäusematerial: Technopolymer (Gewindeeinsätze aus Messing). - Einstellung über verriegelbaren Druckknopf. - Zwei Manometeranschlüsse, davon einer mit Verschlussschrauben geschlossen. - Mutter für Schalttafelmontage aufgeschraubt. Druckregler Serie Größe für Schalttafeleinbau - Druckregler für mit Schalttafeleinbau integriertem Manometer mit integriertem Manometer Typ G 1/8" - G 1/4" Max Eingangsdruck 1 bar - 1, MPa Max. Umgebungstemperatur 50 C Druckregler Manometeranschluss G 1/8" Gewicht 250 gr. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar beliebig Max. Anzugsmoment 15 Nm.7

7 Druckregler in Modulbauweise 17v02c.g.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Ausführung L = ohne Sekundärdruckentlüftung t SM = mit effizienter Sekundärdruckentlüftung Beispiel: 17102A.C Druckregler, Anschluss G1/8, Regelbereich 0-8 bar, mit Sekundärdruckentlüftung, Kunststoffgehäuse. Durchflusskurven Regelcharakteristik - Druckregler mit Manometeranschluss und Sekundärdruckentlüftung. - Druckregelung durch Membrane. - Gehäusematerial: Aluminium oder Technopolymer (Gewindeeinsätze aus Messing). - Montagemöglichkeit mit Schrauben, durch Abdeckung gesichert. - Einstellung über verriegelbaren Druckknopf. - Manometer mit Regelkopf montiert. - Mutter für Schalttafelmontage aufgeschraubt. Druckregler Serie Größe in Modulbauweise - Druckregler in Modulbauweise Typ G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur 50 C Manometeranschluss G 1/8" Gewicht mit Kunststoffgehäuse 15g. Gewicht mit Aluminiumgehäuse 250g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar beliebig Anschlussschrauben Max. Anzugsmoment mit Kunststoff-gehäuse 25 Nm Max. Anzugsmoment mit Aluminiumgehäuse 15 Nm.8

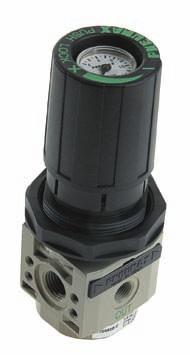

8 Druckregler in Modulbauweise 17v22c.g v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Beispiel:17022A.C Druckregler, Anschluss G 1/8, Regelbereich 0-8 bar, mit Sekundärdruckentlüftung Durchflusskurven Regelcharakteristik - Druckregler mit Manometeranschluss und Sekundärdruckentlüftung. - Manometer im Regelkopf montiert. - Druckregelung durch Membrane. - Gehäuse: Aluminium oder Technopolymer (Gewindeeinsätze aus Messing). - Montagemöglichkeit mit Schrauben, durch Abdeckung gesichert. - Einstellung über verriegelbaren Drckknopf. - Mutter für Winkelbefestigung aufgeschraubt. Druckregler in Modulbauweise Typ G 1/8" - G 1/4" Max. Eingangsdruck 1 bar - 1, MPa Max.Umgebungsdruck 50 C Druckregler Manometeranschluss G 1/8" Gewicht mit Kunststoffgehäuse 250g. Gewicht mit Aluminiumgehäuse 80g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar beliebig Anschlussschrauben Max. Anzugsmoment mit Kunststoffgehäuse 25 Nm Max. Anzugsmoment mit Aluminiumgehäuse 15 Nm.9

9 Druckluftaufbereitung / Mehrfach Druckregler 170t2c.g Verfügbare Versionen B = Standard Regler t M = Mehrfach Druckregler komplett mit Manometer c Anschluss Einstellbereich A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Beispiel: 170B2A.C standard mehrfach Druckregler mit Anschluss G 1/8" und Einstellbereich 0-8 bar. Durchflussmengen - Eingangsdruck (7 bar) - Pneumax Modular Regler haben einen gemeinsamen Eingang für die gesamten Mehrfach Verbindungen. Alternativ zur standard Version, ist es möglich, Regler zu benutzen, die einen integrierten Manometer haben. Die platzsparende Lösung, ermöglicht es, pneumatische Verbindungen zwischen Reglern und Manometern, an einer Maschine zu verbinden. Druckluftaufbereitung Serie Größe Druckluftaufbereitung / Mehrfach Druckregler / Mehrfach Druckregler Einstellcharakteristik Typ G 1/8" - G 1/4" Max.Eingangsdruck 1 bar - 1, MPa Max.Atmosphären Temperatur 50 C Druckanschlüsse G 1/8" Gewicht ohne Manometer 25 g. Gesamtgewicht 80g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar Einbauposition any Wandbefstigungs-schrauben Max. Anzugsmoment 25 Nm.10

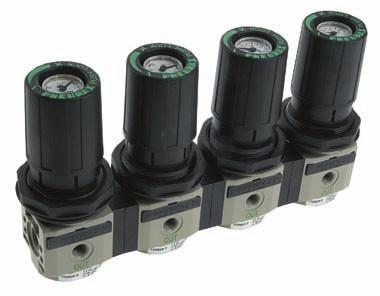

10 Druckluftaufbereitung / Mehrfach Druckregler 17Bt2c.n.g Verfügbare Versionen t B = Standard Regler M = Version mit integriertem c Anschluss Anzahl 2 = 2 Regler = Regler n 4 = 4 Regler 5 = 5 Regler 6 = 6 Regler Einstellbereich A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Zu Beachten: Ein spezial Kit.( Verbindungselement ) zwischen den Druckreglern, ist nötig für die mehrfach Montage.Sie benötigen jeweils immer ein spezial Kit, ( Verbindungselement, weniger, ale der Druckregler benötigt. Durchflussmengen - Eingangsdruck (7 bar) - Pneumax Modular Regler haben einen gemeinsamen Eingang für die gesamten Mehrfach Verbindungen. Alternativ zur standard Version, ist es möglich, Regler zu benutzen, die einen integrierten Manometer haben. Die platzsparende Lösung, ermöglicht es, pneumatische Verbindungen zwischen Reglern und Manometern, an einer Maschine zu verbinden. Druckluftaufbereitung / Mehrfach Druckregler Einstellcharakteristik Typ G 1/8" - G 1/4" 1 bar - 1, MPa Max.Atmosphären Temperatur 50 C Druckanschlüsse G 1/8" Gewicht ohne Manometer 25g. Gesamtgewicht 80g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar Einbauposition beliebig Wandbefstigungs-schrauben Max. Anzugsmoment 25 Nm.11

11 Öler 17v0c.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss t Ausführung P = Behälterschutz Beispiel: 1710A.P Öler, Anschluss G1/8, Behälterschutz, Kunststoffgehäuse. Durchflussmengen - Nebeöler mit variabler Mengenabgabe in Abhängigkeit von der Durchflussmenge. - Gehäusematerial: Aluminium oder Technopolymer (Gewindeeinsätzen aus Messing). - Montagemöglichkeit mit Schrauben, durch Abdeckung gesichert. - Transperenter Behälter in das Gehäuse eingeschraubt. - Behälterschutz aus Technopolymer Kunststoff. - Überprüfung des Ölstandes auch mit Behälterschutz möglich. - Transparenter Einstellkopf. - Öleinflüllstutzen oben angebracht. Öler Serie Größe Öler Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur (bar) 50 C Gewicht mit Kunststoffgehäuse 108g. Gewicht mit Aluminiumgehäuse 258g. Ölmengenregulierung 1 Tropfen auf 00/600 Nl Öl -Klasse FD22 - HG2 Behältervolumen 2 cm vertikal Montageschrauben Max. Anzugsmoment mit Aluminiumgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm Min. Durchfluss bei 6, bar 10 Nl/min..12

12 Filterregler 17v04c.s.g.t.o v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss Filterfeinheit A = 5 s B = 20 C = 50 Einstellbereich A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Ausführung P = Behälterschutz S = autom. Kondensatablass t PS = Behälterschutz und automatischer Kondensatablass o Option K = mit Schloss sicherbar Beispiel: 17104A.B.C.P, Anschluss G1/8, Filterfeinheit 20m, 0-8 bar, mit Behälterschutz, Kunststoffgehäuse. Durchflussmengen Regelcharakteristik - Filterrgler mit Manometeranschluss und Sekundärdruckentlüftung. - Druckregelung durch Membrane. - Doppelte Filterung, durch Schmutzabscheidung über Zentriefugalwirkung und durch austauschbare HDPE Filtereinsätze. - Gehäusematerial: Aluminium oder Technopolymer (Gewindeeinsätze aus Messing). - Montagemöglichkeit durch Schrauben, mit Abdeckung gesichert. - Einstellung über Verriegelbaren Druckknopf. - Transparenter Behälter in das Gehäuse eingeschraubt. - Behälterschutz aus Technopolymer Kunststoff. - Standardmäßige halbautomatische Kondensatablassventile, auch manuell bedienbar. - Überprüfung des Kondensatwasserstandes auch mit Behälterschutz möglich. - Zwei Manometeranschlüsse, davon einer mit Verschlussschraube geschlossen. - Mutter für Winkelbefestigung aufgeschraubt. - Auf Anfrage integrierter automatischer Kondensatablass. Filterregler Serie Größe Filterregler Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Max.Umgebungstemperatur (10bar) 50 C Manometeranschluss G 1/8" Gewicht mit Kunststoffgehäuse 180g. Gewicht mit Aluminiumgehäuse 295g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar Filtereinheit Behältervolumen 17 cm vertikal Anschlussschrauben Max. Anzugsmoment mit Aluminiumgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm.1

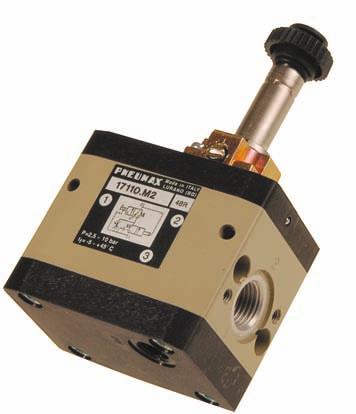

13 Progressives Anfahrventil t 171.t Ausführung 10.M2 = A Elektr.(indirekt) komplett Pilotventil M2 (siehe Seite. 2.1) 20 = A pneumatisch vorgsteuertes Anfahrventil. Achtung: Wegen des anspruchsvollen Innenaufbaus dieser Ventile, empfehlen wir notwendige Wartungs- oder Reparaturarbeiten nur beim Hersteller oder seinen Niederlassungen durchzuführen. - Wegeventil als Doppel-Sitzventil. - Einstellbare Durchflussmenge ( Zeitdauer ) bis zum Durchschalten auf vollen Durchfluss durch Stellschraube. - Schneller Druckabfall in der Entlüftungsstellung. - Vorsteuerung pneumatisch oder elektrisch (indirekt) durch Pilotventil. - Gehäusmaterial:eloxiertes Aluminium Montagemoglichkeit durch Schrauben. Progressives Serie Größe Anfahrventil - Progressives Anfahrventil Anschluss G 1/8" - G 1/4" 10 bar - 1 MPa Maximale Umgebungstemperatur 50 C Gewicht 65 g. beliebig Min. Arbeitsdruck 2,5 bar - 0,25 MPa Durchfluss bei 6 bar p= Nl/min. Durchflussmenge bei geöffneter Einstellschraube 150 Nl/min. Befestigungs-schrauben.14

14 Absperrventil 17v0.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse Ausführung A = Nicht sicherbar B = Sicherung mit Schloss M2 = A Elektr. ( indirekt) t M2 M2/9 = A Elektr. (indirekt) M2/9 PN = A pneumatisch vorgesteuert Beispiel: 1710.B : Absperrventil, komplett mit Einstellkopf für Schlossabsicherung, Kunststofgehäuse.. Achtung: Wegen des anspruchsvollen Innenaufbaus dieser Ventile, empfehlen wir notwendige Wartungs- oder Reparaturarbeiten nur beim Hersteller oder seinen Niederlassungen durchzuführen. - Wegeventile Sitzventil. - Gehäusematerial: Aluminium oder technopolymer (Gewindeeinsätze aus Messing). - Doppelte Stellsicherung des Ventils (gleichzeitig drücken und drehen). - Einfaches handlingen durch Drehen des Einstellknopfes. - Zusätzliche Sicherung über Schloss möglich. - Gehäusematerial aus Kunststoff, mit Gewindeeinsätze aus Messing. Absperrventil Serie Größe Absperrventil Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Max.Umgebungstemperatur (10bar) 50 C Gewicht mit Kunststoffgehäuse 155g. Gewicht mit Aluminiumgehäuse 280g. Montageposiotion beliebig Anschlussschrauben Drehbereich öffnen- schliessen 90 Max.Anzugsmoment mit Aluminiumgehäuse 0 Nm Max.Anzugsmoment mit Kunststoffgehäuse 15 Nm.15

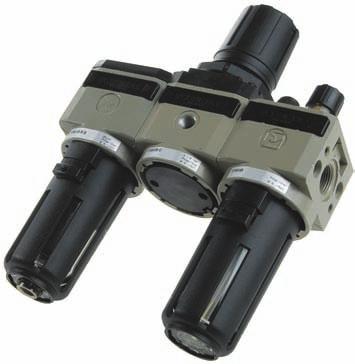

15 Filterdruckregler+Öler ( 2 Komponenten ) 17v06c.s.g.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss Filterfeinheit A = 5 s B = 20 C = 50 Einstellbereich A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Ausführung P = Behälterschutz S = autom. Kondensatablass t PS = Behälterschutz und automatischer Kondensatablass Beispiel: 17106A.B.C.P Filterregler - Öler Kombination, Anschluss G 1/8, Filterfeinheit 20m, Einstellbereich 0-8 bar, Behälterschutz, Kunststoffgehäuse. Durchflusskurven Regelcharakteristik - Filterregler mit Manometeranschluss und Sekundärdruckentlüftung. - Druckregelung durch Membrane. - Doppelte Filterung, durch Schmutzabscheidung über Zentrifugalwirkung und über austauschbare HDPE Filtereinsätze. - Gehäusematerial:Aluminium oder Technopolymer (Gewindeeinsätze aus Messing. - Montagemöglichkeit direkt durch das Gehäuse über Schrauben, mit Abdeckung gesichert. - Einstellung über verriegelbaren Druckknpf. - Transparenter Behälter in das Gehäuse eingeschraubt. - Behälterschutz aus technopolymer Kunststoff. - Standartmäßige halbautomatische Kondensatablassventile, auch manuell bedienbar. - Überprüfung des Kondensatwasserstandes auch mit Behälterschutz möglich. - Zwei Manometeranschlüsse, davon einer mit Verschlussschraube geschlossen. - Mutter für Winkelbefestigung aufgeschraubt. - Auf Anfrage integrierter automarischer Kondensatablass möglich. - Nebelöler mit variabler Mengenabgabe in Abhängigkeit von der Durchflussmenge. - Überprüfung des Ölstandes auch mit Behälterschutz möglich. - Transparenter Einstellkpof. - Öleinfüllstutzen oben angebracht. Filterdruckregler+Öler Serie Größe Filterdruckregler+Öler ( 2 Komponenten )( 2 Komponenten ) Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Max.Umgebungstemperatur (10bar) 50 C Manometeranschluss G 1/8" Gewicht mit Kunststoffgehäuse 295 g. Gewicht mit Aluminiumgehäuse 560g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar Filterfeinheit Behältervolumen 17 cm Ölmengenregulierung 1 Tropfen auf 00/600 Nl Öl - Klasse FD22 - HG2 Behältervolumen 2 cm vertikal Montage-schrauben Max. Anzugsmoment mit Kunstoffgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm Min. Durchfluss bei 6, bar 10 Nl/min..16

16 Filter+Druckregler+Öler ( Komponenten) 17v07c.s.g.t v Version 0 = Aluminiumgehäuse 1 = Kunststoffgehäuse c Anschluss Filterfeinheit A = 5 s B = 20 C = 50 Einstellbereich A = 0-2 bar g B = 0-4 bar C = 0-8 bar D = 0-12 bar Ausführung P = Behälterschutz S = autom.ablass t PS = Behälterschutz und automatischer Kondensatablass Beispiel: 17107A.B.C.P Wartungsheingeit - Teilig, Filter, Druckregler und Öler, Anschluss G1/8, Filterfeinheit 20y, Einstellbereich 0-8 bar, Kunststoffgehäuse, Behälterschutz. Durchflusskurven Einstellcharakteristik - Gehäusematerial: Aluminium oder technopolymer ( Gewindeeinsätze aus Messing ). - Montagemöglichkeit mit Schrauben,durch Abdeckung gesichert. - Transparenter Behälter in das Gehäuse eingeschraubt. - Behälterschutz aus technopolymer Kunststoff. - Doppelte Filterung, durch Schmutzabscheidung über Zentrifugalwirkung und über austauschbare HDPE Filtereinsätze. - Standartmässige halbautomatische Kondensatablassventile, auch manuell bedienbar. - Überprüfung des Kondenswasserstandes auch mit Behälterschutz möglich. - Druckregler mit Manometeranschluss und Sekundärdruckentlüftung. - Einstellung über verriegelbaren Druckknopf. - Zwei Manometeranschlüsse, davon einer mit Verschlussschaube geschlossen. - Mutter für Winkelbefestigung aufgeschraubt. - Auf Anfrage automatischer Konensatstablass möglich. - Nebelöler mit variabler Mengenabgabe in Abhängigkeit von der Durchflussmenge. - Überprüfunf des Ölstandes auch mit Behälterschutz möglich. - Transparenter Einstellkopf. - Öleineinfüllstutzen oben angebracht. Filter+Druckregler+Öler Serie Größe Filter+Druckregler+Öler ( Komponenten) ( Komponenten) Anschluss G 1/8" - G 1/4" 1 bar - 1, MPa Maximale Umgebungstemperatur 50 C Manometeranschluss G 1/8" Gewicht mit Kunststoffgehäuse 75g. Gewicht mit Aluminiumgehäuse 755g. 0-2 bar / 0-4 bar 0-8 bar / 0-12 bar Filterfeinheit Behältervolumen 17 cm Ölmengenregulierung 1 Tropfen auf 00/600 Nl Öl - Klasse FD22 - HG2 Behältervolumen 2 cm Vertikal Montageschrauben Max. Anzugsmoment mit Aluminiumgehäuse 0 Nm Max. Anzugsmoment mit Kunststoffgehäuse 15 Nm Min. Durchfluss bei 6, bar 10 Nl/min..17

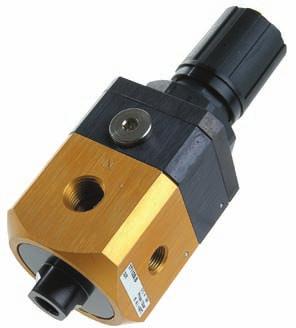

17 Präzisionsdruckregler mit effizienterer Sekundärdruckentlüftung g 17112B.g A = 0,1-2 bar B = 0,1-4 bar C = 0,1-7 bar Beispiel: 17112B.C Ptäzisionsdruckregler Anschluss G 1/4" 0,1-7 bar. Durchflusskurven Regelcharakteristik Durchflusskennlinie - Exakte Durchflussmenge bei wechselndem Druck. - Effizientere Sekundärdruckentlüftung. - Hoher Durchfluss bei extrem geringen. - Einstellung über verriegelbaren Druckknopf. - Gehäusematerial:Eloxiertes Aluminium Zwei Manometeranschlüsse, davon einer mit Verschlußschraube geschlossen. - Befestigungsmutter aufgeschraubt. Präzisionsdruckregler Serie Größe Präzisionsdruckregler mit effizienterer Sekundärdruckentlüftung mit effizienterer Sekundärdruckentlüftung Anschluss G 1/4" 10 bar - 1 MPa Maximale Umgebungstemperatur 50 C Druckregler Manometeranschluss G 1/8" Gewicht 50g. 0,1-2 bar / 0,1-4 bar 0,1-7 bar beliebig Durchflussmenge bei 10bar 5 Nl/min Max. Anzugsmoment 15 Nm 20m gefilterte Flüssigkeit Druckluft vorzugsweise ungeölt.18

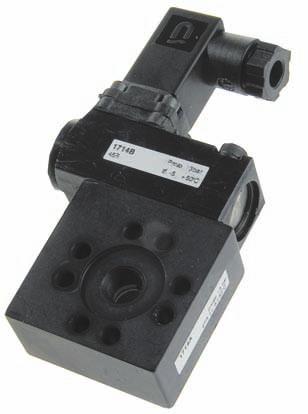

18 Präzisionsdrucker mit effitienterer Sekundärdruckentlüftung t 17t Ausführung 14A = Anschlussplatte 14B = Druckschalter 14C = Druckschalter komplett mit Anschlussplatte Beispiel: 1714C Druckschalter komplett mit Anschlussplatte Anschluss - Dieser Druckschalter wird mir der Anschlussplatte zwischen zwei Elementen der FRL Komponenten montiert. Das Bauteil kann nicht separat oder an den Enden der Komponenten montiert werden.bei Erreichen eines bestimmten Drucks ( wird über Stellschraube eingestellt) gibt der Druckschalter ein Signal weiter. Das 15mm breite Pilotventil mit Steckdose ( DIN 4650) kann in der Ausführung N.O. ( Grundstellung geschlossen ) geliefert werden. Präzisionsdrucker Serie Größe Präzisionsdrucker mit effitienterer Sekundärdruckentlüftung mit effitienterer Sekundärdruckentlüftung Max. Eingangsdruck 1 bar - 1, MPa Max. Umgebungstemperatur 10 bar 50 C Gewicht 160g. Mikroschalter Kapazität 5A Schutzart ( incl. Stecker ) IP 65 Einstellbereich 2-10 bar Montageposition beliebig.19

19 Zwischenblock Zubehör Zwischenblock "H-Profil" Zubehör Serie Größe Zwischenblock "H-Profil" - Zubehör Gewicht 75g H Gewicht 50g. Haltewinkel Haltewinkel für Mehrfachdruckregler Zubehör Haltewinkel für Mehrfachdruckregler Gewicht 2g. 170M5 Gewicht 20g. Montagesatz Montagesatz mit Batteriemontage 1716v 170M6 v Version 0 = Standard 5 = für Anfahrventil Gewicht 15g. Gewicht 20g. Zubehör Montagesatz mit Batteriemontage 17070v.s v Version A = Anschluß ø40 B = Anschluß ø50 Bereich A = Breich 0-4 bar s B = Bereich 0-6 bar C = Bereich 0-12 bar Zubehör Manometer.20

20 Ersatzteile Filter Pos. Code Bezeichnung 1 RS/1701/10 Abdeckung vorn 2 RS/1701/11 Abdeckung hinten RS/OR 2125 Dichtung 4 RS/1701/1 RS/1701/52 RS/1701/5 Filterelement 20 Filterelement 5 Filterelement 50 5 RS/1701/7 Behälterschutz 6 RK1701A/01 Behälter halbautomatisch 7 RK1701A/018 Behälter vollautomatisch A RK1701A/014 RK1701A/021 RK1701A/022 Filtereinsatz 20 Filtereinsatz 5 Filtereinsatz 50 Ersatzteile Serie Größe Filter Ersatzteile Feinfilter Pos. Code Bezeichnung 1 RS/1701/9 Abdeckung vorn 2 RS/1701/94 Abdeckung hinten RS/OR 2125 Dichtung 4 RK1701A/027 Feinfilter RS/1701/7 Behälterschutz 6 RK1701A/01 Behälter halbautomatisch 7 RK1701A/018 Behälter vollautomatisch Ersatzteile Feinfilter.21

21 Ersatzteile Druckregler für Schalttafeleinbau Pos. Code Bezeichnung 1 RS/1701/12 Mutter für Schalttafeleinbau 2 RS/1701/ Einstellknpof RS/1701/2 Gehäuseaufsatz 4 RK1701A/016 Einstellschrauben 5 6 RS/1701/0 RS/1701/29 RS/1701/28 RS/1701/1 RK1701A/012 RK1701A/024 Feder 0-2 bar Feder 0-4 bar Feder 0-8 bar Feder 0-12 bar Membrane Memprane für Entlüftung 7 RK1701A/02 Nadelsitz-Führung-Feder 8 RK1701A/020 Verschlussschraube Ersatzteile Druckregler für Schalttafeleinbau Druckregler - modulweise Pos. Code Bezeichnung 1 RS/1701/12 Mutter 2 RS/1701/ Einstellknpof RS/1701/2 Gehäuseaufsatz 4 RK1701A/016 Einstellschrauben 5 6 RS/1701/0 RS/1701/29 RS/1701/28 RS/1701/1 RK1701A/012 RK1701A/024 Feder 0-2 bar Feder 0-4 bar Feder 0-8 bar Feder 0-12 bar Membrane Memprane für Entlüftung 7 RS/1701/11 Abdeckung hinten 8 RK1701A/020 Verschlussschraube 9 RS/1701/10 Abdeckung vorn 10 RK1701A/025 Nadelsitz mit Feder 11 RS/OR 2125 Dichtung 12 RS/1701/2 Abschlussdeckel Ersatzteile Druckregler - modulweise.22

22 Ersatzteile Öler Pos. Code Bezeichnung 1 RK1701A/026 Einstelltopf 2 RS/OR 5x1,5 RS/OR 2075 Dichtung 4 RS/1701/4 Venturiführung 5 RS/1701/11 Abdeckung hinten 6 RS/1701/10 Abdeckung vorn 7 RS/OR 2125 Dichtung 8 RS/1701/7 Behälterschutz 9 RS/1701/41 Ölbehälter 10 RS/1701/47 Ölführungsstab Ersatzteile Öler Filterregler- ersatzteile Pos. Code Bezeichnung 1 RS/1701/12 Mutter 2 RS/1701/ Einstellknpof RS/1701/2 Gehäuseaufsatz 4 RK1701A/016 Einstellschrauben 5 6 RS/1701/0 RS/1701/29 RS/1701/28 RS/1701/1 RK1701A/012 RK1701A/024 Feder 0-2 bar Feder 0-4 bar Feder 0-8 bar Feder 0-12 bar Membrane Memprane für Entlüftung 7 RS/1701/11 Abdeckung hinten 8 RK1701A/020 Verschlussschraube G1/8 9 RS/1701/10 Abdeckung vorn 10 RK1701A/025 Nadelsitz mit Feder 11 RS/OR 2125 Dichtung 12 RS/1701/1 RS/1701/52 RS/1701/5 Filterelement 20 Filterelement 5 Filterelement 50 1 RS/1701/7 Behälterschutz 14 RK1701A/01 Behälter halbautomatisch 15 RK1701A/018 Behälter vollautomatisch A RK1701A/014 RK1701A/021 RK1701A/022 Filterelement 20 Filterelement 5 Filterelement 50 Ersatzteile Filterregler- ersatzteile.2
