1 Optioner Options Optionen Program KSMEval är ett program avsett att analysera mätvärden från KSM. Det kan även installeras på en normal kontorsdator med Windows om KSM mätvärden lagras på en Server eller kopieras från KSM. När KSM används i KSMLDB (databas) mode lagras referensvärden i mätfilen för senare utvärdering. Detta är baserat på att vart objekt har en unikt artikeldefinition på fält info-6 och att info-1 är kabeltyp. Detta är KSM standard vilket används i program KSMLDB, KSMTrend samt KSMEdit. Vid start visas automatiskt en meny där samtliga uppmätta artiklar med referenssvärden visas. Selektering på tidsrymd, artikel eller kabeltyp samt två valfritt använda info-fält till exempel maskin och position. The KSMEval program is used to analyse measured values from KSM. It can also be installed on a normal office computer using Windows viewing the KSM data on a Server, or copied from KSM. When KSM is used in the KSMLDB (database) mode, the reference values are stored together with the measured values for later evaluation. This is based on each object having a unique article (part) number and that field info-6 is this article number and info-1 the cable type. This is the KSM Standard and is also used in the KSMLDB, and KSMTrend programs. On start a menu automatically appears displaying all measured articles. Selection of time, article/cable type and two information fields such as machine, position or operator is possible, enabling the creation of graphs or data export. Programm KSMEval ist entwickelt um Messwerte von KSM auszuwerten. Das Programm kann auch auf einen normalen Bürorechner installiert werden, wenn die KSM Messwerte auf einem Server gespeichert sind, oder von KSM kopiert werden. Wenn KSM in KSMLBD (Datenbank) mode benützt wird, werden die Referenz werte zusammen mit den Messwerten gespeichert für spätere Auswertung. Das beruht darauf, dass jedes Objekt eine einzigartige Artikelnummer notiert in dass Feld info-6 und info-1 der Kabeltype. Das ist KSM Standard, dass in dem Programm KSMLDB, KSMTrend und KSMEdit benützt wird. Beim Start wird automatisch ein Menü erhalten, wo sämtliche gemessene Artikeln mit Referenz werten gezeigt werden. Wahl von Zeitraum, Artikel oder Kabeltype, und zwei Info- Felder, zum Beispiel Maschine und Position. ksmeval.doc

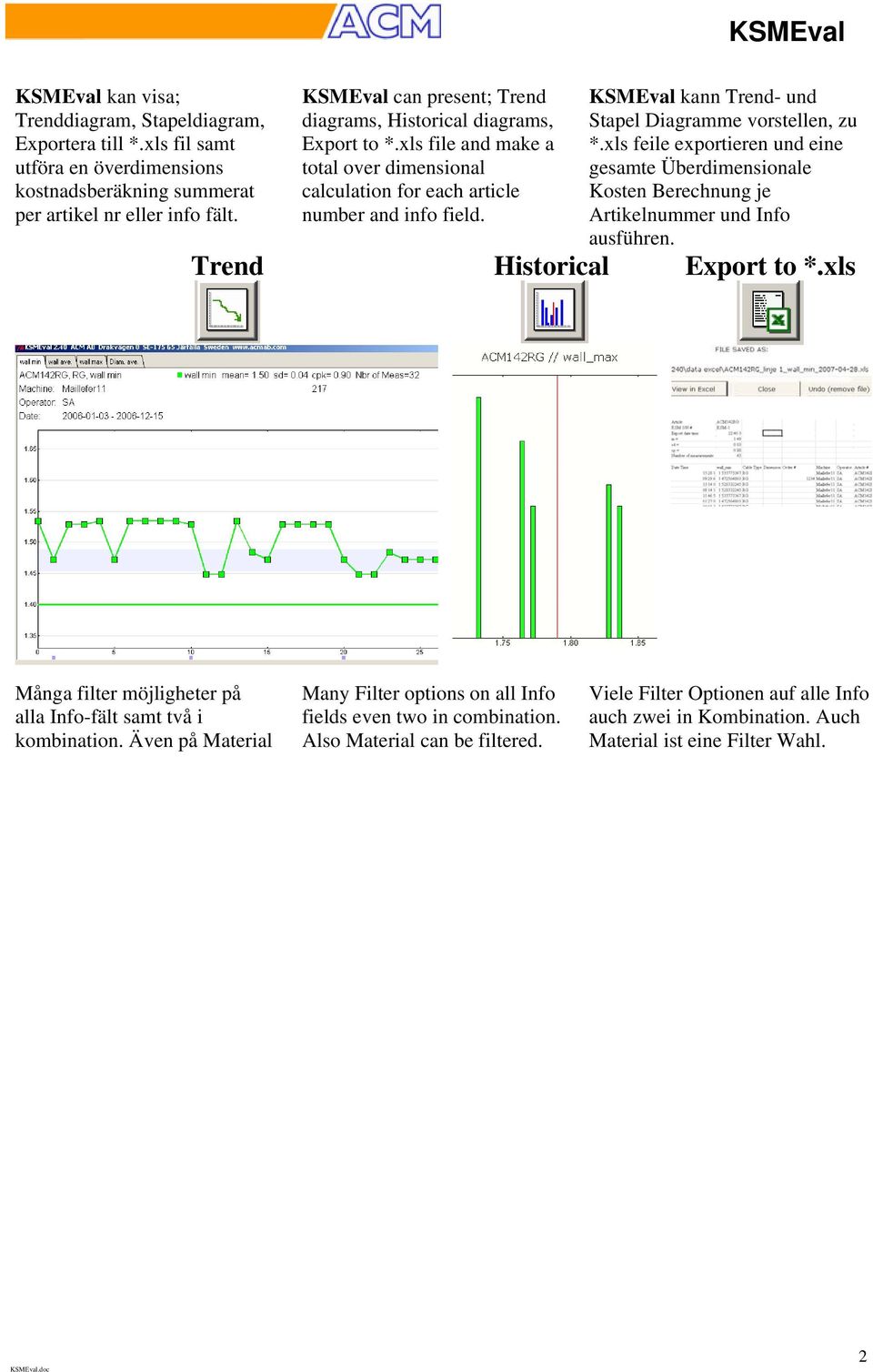

2 KSMEval kan visa; Trenddiagram, Stapeldiagram, Exportera till *.xls fil samt utföra en överdimensions kostnadsberäkning summerat per artikel nr eller info fält. KSMEval can present; Trend diagrams, Historical diagrams, Export to *.xls file and make a total over dimensional calculation for each article number and info field. KSMEval kann Trend- und Stapel Diagramme vorstellen, zu *.xls feile exportieren und eine gesamte Überdimensionale Kosten Berechnung je Artikelnummer und Info ausführen. Trend Historical Export to *.xls Många filter möjligheter på alla Info-fält samt två i kombination. Även på Material Many Filter options on all Info fields even two in combination. Also Material can be filtered. Viele Filter Optionen auf alle Info auch zwei in Kombination. Auch Material ist eine Filter Wahl. 2

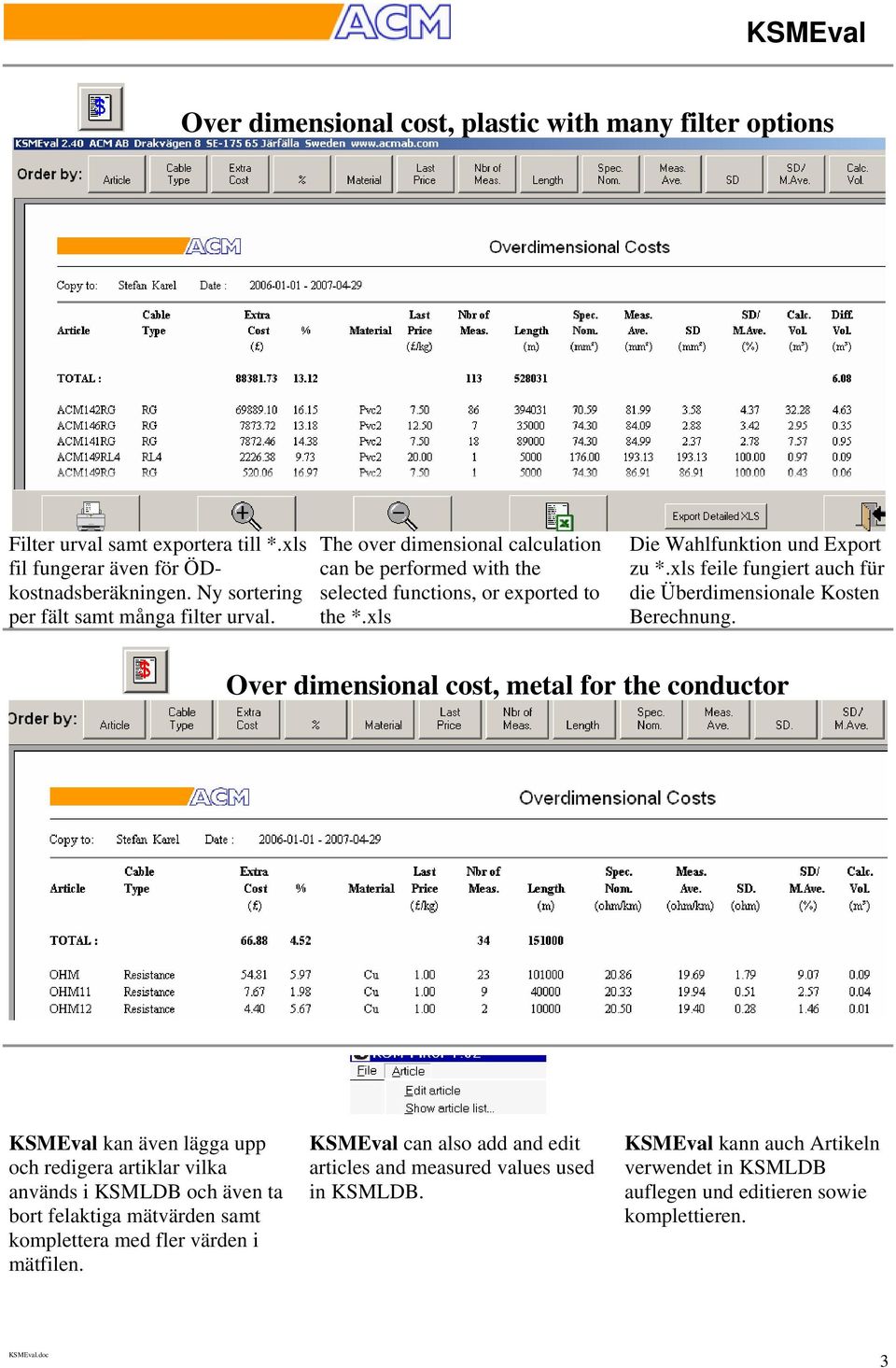

3 Over dimensional cost, plastic with many filter options Filter urval samt exportera till *.xls fil fungerar även för ÖDkostnadsberäkningen. Ny sortering per fält samt många filter urval. The over dimensional calculation can be performed with the selected functions, or exported to the *.xls Die Wahlfunktion und Export zu *.xls feile fungiert auch für die Überdimensionale Kosten Berechnung. Over dimensional cost, metal for the conductor KSMEval kan även lägga upp och redigera artiklar vilka används i KSMLDB och även ta bort felaktiga mätvärden samt komplettera med fler värden i mätfilen. KSMEval can also add and edit articles and measured values used in KSMLDB. KSMEval kann auch Artikeln verwendet in KSMLDB auflegen und editieren sowie komplettieren. 3

4 Dataviewer to recreate KSM Protocols and locate measured data Välj bland artiklar med hjälp av många filtreringsmöjligheter. Select among articles with many filter options. Artikeln wählen mit viele Wahl Funktionen Välj vilka värden som visas i sammanställningen samt återskapa protokoll Select what values to be displayed and recreate the KSM protocol Wählen welche Werte der gezeigt wird. Die KSM Protokoll neu machen. 4

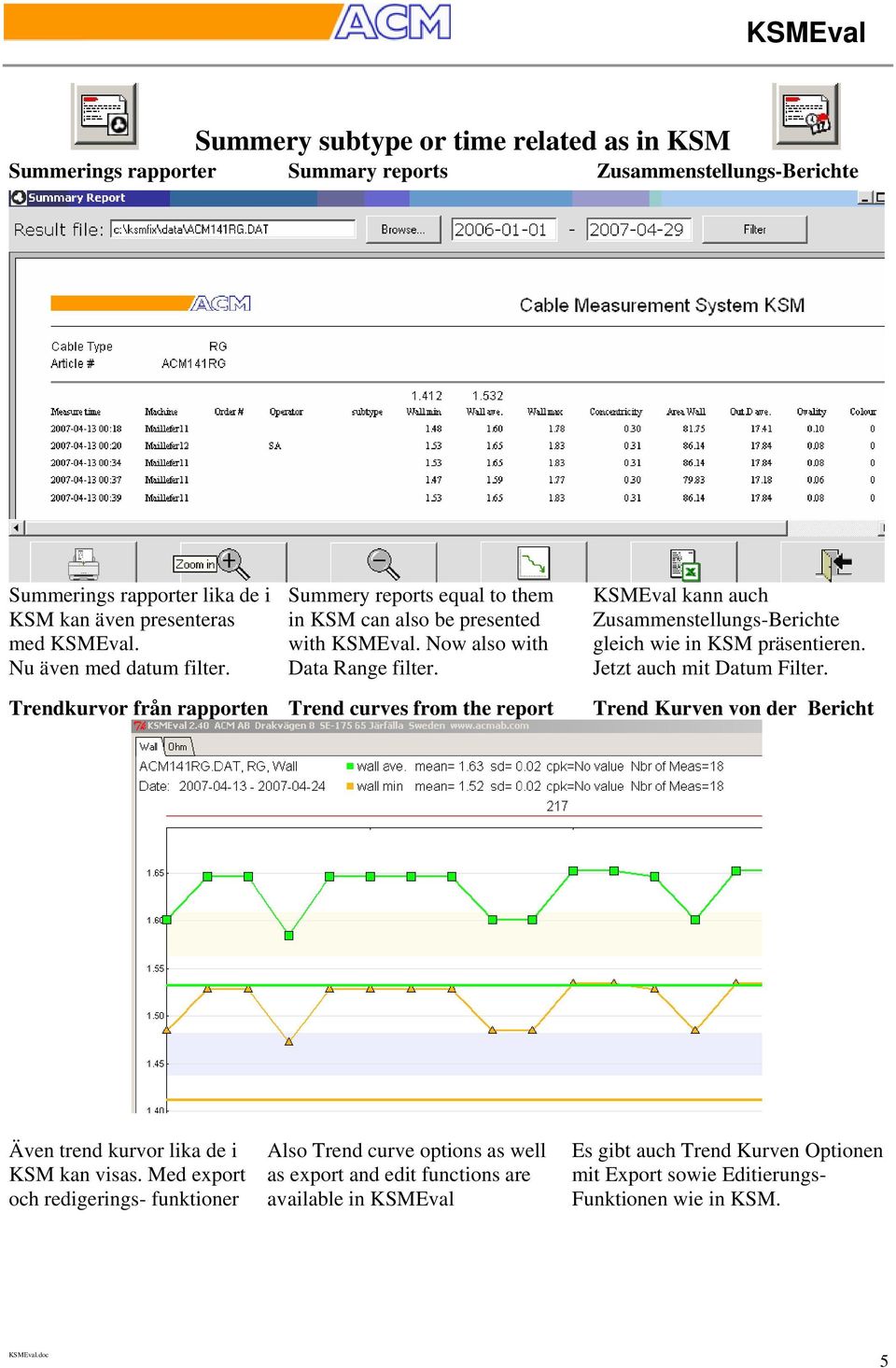

5 Summery subtype or time related as in KSM Summerings rapporter Summary reports Zusammenstellungs-Berichte Summerings rapporter lika de i KSM kan även presenteras med KSMEval. Nu även med datum filter. Summery reports equal to them in KSM can also be presented with KSMEval. Now also with Data Range filter. KSMEval kann auch Zusammenstellungs-Berichte gleich wie in KSM präsentieren. Jetzt auch mit Datum Filter. Trendkurvor från rapporten Trend curves from the report Trend Kurven von der Bericht Även trend kurvor lika de i KSM kan visas. Med export och redigerings- funktioner Also Trend curve options as well as export and edit functions are available in KSMEval Es gibt auch Trend Kurven Optionen mit Export sowie Editierungs- Funktionen wie in KSM. 5

6 Standard för KSM Kunder Standard for KSM customer Standard für KSM Kunde Move, flyttar ackumulativt KSM mäta och sorterar dem årsvis Move, to move accumulatively KSM measure data and sort annually Move, bewegt akkumuliert die KSM Messdaten pro Jahr Redigera KSM Artiklar (referensvärden, *.art filer) vilka användes i KSMLDB Edit KSM Articles (specification values, *.art files) as used in KSMLDB KSM Artikeln editieren (Referenz Werten *.art Dateien) der in KSMLDB verwendet ist Visa artikel och sortera lista med export funktion till en xls fil Display and sort article list with export function till xls file Artikeln zeigen und sortieren mit Export Funktion zur xls Datei Konvertera KSM Artiklar till txt filer och redigera i Excel Convert KSM Articles to a txt files and edit in Excel KSM Artikeln umwandeln zur txt Dateien und in Excel editieren 6
