1 Förenklat handhavande Simplified operation Vereinfachte Betriebsanleitung LUW

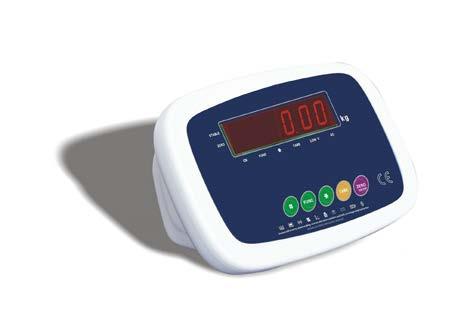

2 Svenska Instrumentpanel: Betydelse av LED symboler LUW 2000 Count. LED lyser när vågen är i räkneläge. Fn LED lyser när vågen är i det inställda funktionsläget STAB. LED lyser när vågens viktvärde är stabilt. CH LED tänds när instrumentets batteri är under 4 VDC AC LED tänds när laddning av batteri pågår. LUW-2000 SE-EN-DE Page of 10

3 Användning 1. Starta indikatorn genom att trycka på on knappen, displayen räknar ner från därefter visar programversion och aktuell spänning på batteri. Därefter visas vägningsläge. 2. Om vågen visar felkoden Err 3 vid uppstart så är vågens nollsignal ändrad. Finns det något på vågen vid uppstart måste det tas bort. En justering av vågens nollpunkt kan annars vara nödvändig. Nollställa vågen Om indikatorn visar ett värde annat än noll när vågen är obelastad tryck på nollknappen. Zero Om vågen inte går att nollställa och felmeddelande Err 4 visas i displayen. Så kan det vara nödvändigt att justera om vågen. Det går inte heller att nollställa vågen om vågen är ostabil. Stab. indikerar stabil våg Tarering av våg För att tarera vågen placeras önskad tara på vågen och tryck på knapp Tare Vågens display visar nu 0 och LED för tara lyser. Om vågen inte har en stabil/negativ vikt eller om vågen är överlastad eller visar minusvikt kan ej tarering göras. Felmeddelande Err 5 visas då i displayen. Räknefunktion Tryck på knapp Fn displayen visar nu COUNT Tryck nu på knappen * displayen visar nu C00000 och LED för räkneläge tänds. Ställ in den provmängd du vill lägga på vågen för räkning ex. 10 st. Tryck på Tare för att flytta på displayens siffror. Ändra värde genom att trycka på on/off Placera detaljerna på vågplattformen. Tryck nu på knapp * displayen ska nu visa det förinställda antalet. För att återgå till vägningsläge tryck på knappen Fn LUW-2000 SE-EN-DE Page of 10

4 Summerings funktion För att summer olika vikter så krävs att vågen är belastad med mer än 10 skaldelar (5 kg) Placera vikten på vågen tryck på knappen *. Vågen registrerar och visar ex A Tryck på knappen * för att registrera nästa vikt Upprepa proceduren för varje vikt som ska summeras. Vågen visar totalsumman av de vägningar du gjort varje gång knapp * påverkas. För att rensa totalvikten tryck på knapp Fn Tryck på knapp # för att återgå till vanlig vägning. Se manual för att aktivera funktion animal weighing / Peak hold och Fixed alarm value. LUW-2000 SE-EN-DE Page of 10

English The panel: Meaning of symbols indicator LUW2000 Count: LED will be light when entering counting mode. Procedure of opening counting function is showed on page 3 to 4. Fn: It means function.

5 English The panel: Meaning of symbols indicator LUW2000 Count: LED will be light when entering counting mode. Procedure of opening counting function is showed on page 3 to 4. Fn: It means function. When you press it, you will enter function settings. *: It is only workable when you open counting function. STAB: It means stable. Light above will be light when cargo is stable. At that time, weight which is showed in indicator is correct. CH: Will be light if under voltage. (Under 4VDC) AC: Light above will be bright when you charge the battery. Using the scale 1. Start the indicator by pushing on button display shows: ~ and then scale software version information. The present battery voltage, and then the indicator will enter weighing status. 2. If the weight of the weighing platform deviates from zero point while is still in the zero range when the scale is started, LUW-2000 SE-EN-DE Page of 10

6 The weighing instrument will reset automatically; if it s beyond the zero scope set, Error code Err 3 is show. If you have something put on the platform this has to be removed. Platform. If you still have Err 3 It could be necessary to adjust the scale zero point. II: Zeroing the scale 1. In weighing mode, if there is deviation with the scale unloaded, pressing Zero to zero the instrument; 2. If the reading deviates from zero point while still in the resetting scope and the scale is in static mode, pressing Zero will work; otherwise, pressing Zero will not work and the instrument prompts Err 4 (in this case, recalibration or setting reset parameter is necessary). 3. Resetting operation is impossible unless Stab. mark is on. III: Tare Function In weighing mode and if the displayed weight is positive and constant, pressing Tare can deduct the present weight as tare weight; now the displayed net weight is 0 and tare status light is light. If the weighing instrument is dynamic and the present weight is negative, overloaded, or under loaded. Execute tare operation when it cannot be reset upon startup, otherwise, the instrument prompts with Err 5. Press Fn the display now shows COUNT Press * to enter the number of piece that is to be counted. The display shows C LED for counting is on. Place the item that will be counted on the scale platform ex 10 pc. Change every digit by pressing Tare Change the value by pressing on/off. Now press * and the display should show the number of pieces put on the scale. To get back to weighing press Fn LUW-2000 SE-EN-DE Page of 10

7 V: Accumulating Function In normal weighing mode and when the present weight is over 10 div. The instrument add the present weight to the total accumulated value is * is pressed and it displays the present accumulated value: A Press * again to return to weighing mode. In normal weighing mode and when the scale is at zero; press *, the instrument displays the present accumulated A in an adjustable way; now pressing Function key can clear the present accumulated value and the system displays A Press * again, it returns to weighing mode. Note: the scale must be reset before accumulating each time! Otherwise, the next accumulating operation will be impossible. LUW-2000 SE-EN-DE Page of 10

8 Deutch Indikatorpanel Bedeutung der LED Symbole des LUW 2000 Count LED leuchtet wenn die Waage in der Rechneeinstellung ist. Fn LED leuchtet in der eingestellten Funktionslage. STAB. LED leuchtet wenn der Wiegewert stabil ist. CH LED leuchtet wenn die Batterie des Instrumentes unter 4 Volt ist. AC LED leuchtet wärend des Ladens. LUW-2000 SE-EN-DE Page of 10

9 Benutzung: 1. Starten Sie die Waage indem Sie den on Schalter drücken. Das Display rechnet von , danach wird die Programversion und die aktuelle Batterispannung angezeigt.danach kommt die Wägelage und es wir 0,00 angezeigt. 2. Wenn die Waage den Fehlercode Err 3 wärend des Startens anzeigt so ist das Nullsignal der Waage verändert. Liegt etwas auf der Waage beim starten so muss dies entfernt werden. Ansonsten kan eine justierung des Nullpunktes nötig sein. Nullstellen der Waage: Wenn der Indikator im unbelasteten Zustand einen anderen Wert als Null anzeigt dücken Sie auf den Nullschalter Zero. Tarieren der Waage: Um die Waage zu Tarieren stellen sie den gewünschten Behälter auf die Waage und drücken den Tare Schalter. Rechnefunktion: Drücken Sie den Fn Schalter, das Display zeigt nun COUNT an. Drücken Sie nun den * Schalter und das Display zeigt C00000 an und der LED für die Rechnefunktion leuchtet. Stellen Sie nun die Probemenge auf die Waage, z.b 10 Stück. Drücken Sie Tare um die Ziffern im Display zu bewegen und ändern deren Wert duch dücken von on/off. Stellen Sie die zu wiegenden Teile auf die Waage. Drücken sie * und das Display wird die voreingestellte Anzahl anzeigen. Um zurück zur Wägelage zu kommen, drücken Sie Fn. LUW-2000 SE-EN-DE Page of 10

10 Summierungsfunktion: Um verschiedene Gewichte zu addieren muss die Waage mit mindeatens 5 kg belastet sein. Stellen Sie das Gewicht auf die Waage und drücken *. Die Waage registriert z.b. A Drücken Sie * um das nächste Gewicht zu registrieren. Wiederholen Sie dies für jedes weitere Gewicht. Die Waage zeigt die Summe der gewogenen Teile jedes Mal wenn * gedrückt wird. Um das Totale Gewicht zu löschen, drücken Sie Fn. Drücken Sie # um zur normalen Wiegefunktion zurück zu kommen. Lesen Sie im kompletten Manual um die Funktionen animal weighing, peak hold und fixed alarm value zu aktivieren. LUW-2000 SE-EN-DE Page of 10
