2 Som du vill ha den. Nya ARION 400. ARION 400 Varje dag innebär nya utmaningar och ingen vet detta bättre än du. Du behöver en traktor som står vid din sida. Men du vill inte ha vilken som helst. Du vill ha en traktor som kan precis det som du förväntar dig av den inte mer och absolut inte mindre. Nya ARION 400 är precis så som den behöver vara. Så som du vill ha den. arion400.claas.com 2 3

3 ARION Innehåll Innovationer 6 CLAAS POWER SYSTEMS 8 Motor 10 Transmission 14 Konstruktion 20 Hydraulik 24 Trepunktslyft bak/kraftuttag 26 Frontlyft 28 Frontlastare 30 Komfort 32 Hyttvarianter 34 Utrustning 36 Multifunktionsspak och Multipad 38 Höger manöverkonsol 40 CIS och CIS färgdisplay 42 CSM, dynamisk styrning 44 Komfort 46 Elektronikkompetens 50 Företags- och datahantering 52 Förarassistenssystem 54 Underhåll 56 CLAAS Service och reservdelar 58 Fördelar 62 Tekniska data 63 Tag reda på mer om utveckling och tillverkning av CLAAS traktorer: tractors-making-of.claas.com 4 5

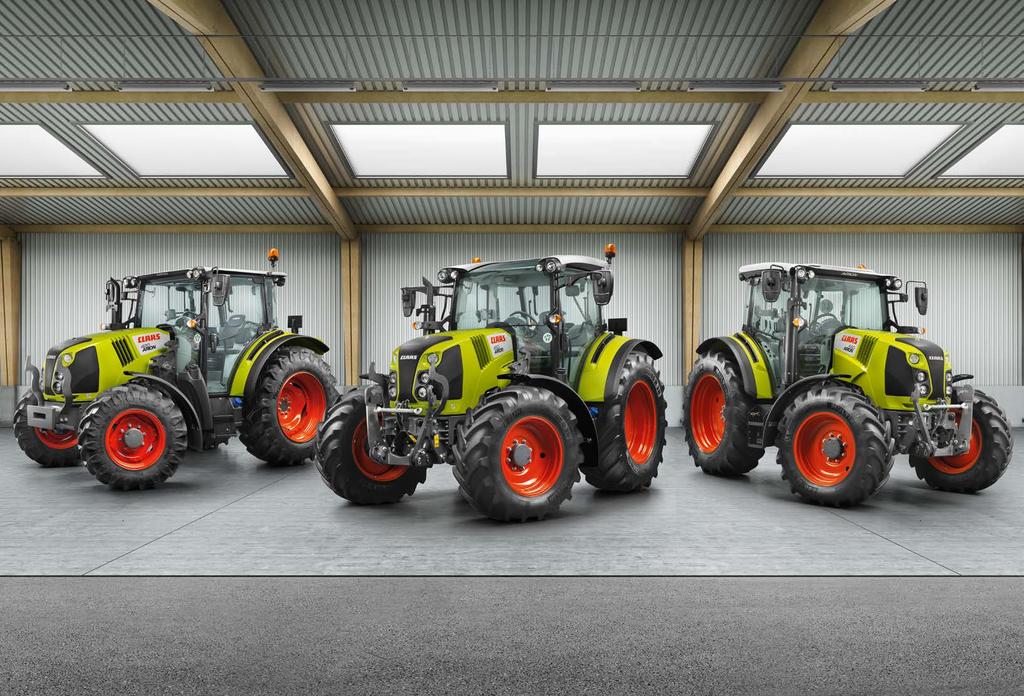

4 NYHET Rätt maskin för alla. Innovationer Tre utrustningsvarianter Högre standard. Helt enkelt bra. Med mekaniskt manövrerade hydraulventiler och multipad i höger konsol. CIS utrustning. Helt enkelt mer. Med mekaniskt manövrerade hydraulventiler, multifunktionsspak och CIS display. CIS+ - utrustning. Helt enkelt allt. Med elektroniskt manövrerade hydraulventiler, multifunktionsreglage, 7 tum stor CIS färgdisplay och CSM vändtegsautomatik (extrautrustning). Högre standard. Helt enkelt bra. CIS. Helt enkelt mer. CIS+. Helt enkelt allt. NYHET: Fler transmissionsfunktioner. NYHET: Mer förenkling av arbetet. NYHET: Mer mångsidighet NYHET: Fler hyttvarianter. Fram/backfunktion: Manövrering av REVERSHIFT fram-/ backväxling med höger hand på multifunktionsspaken SMART STOP: Stanna till med bromspedalen utan att frikoppla Tempomat: Spara en målhastighet i stället för att fixera ett motorvarvtal, resten sköter HEXACTIV växlingsautomatik om. Dynamisk styrning: Utväxlingen mellan rattutslag och framhjulens styrvinkel kan anpassas efter förarens individuella önskemål i flera steg. CSM vändtegsautomatik: Med en enkel knapptryckning spelas alla sparade funktioner upp Fyra fritt valbara F-knappar i multifunktionsspaken för frontlastar-, ISOBUS- och traktorfunktioner Kraftuttagsutrustning: Upp till tre kraftuttagsvarvtal (540 / 540 ECO / 1000 r/min) och drivhjulsberoende tillgängligt som tillval. Effektivt bromssystem med bromskraftsförstärkning Släpvagnsbroms med tvåkretssystem standardutrustning (pneumatisk) K80 kuldrag i dragstångsfäste Hytt med lågt hyttak tillgängligt för alla modeller med totalhöjd från 2,50 m Kommunalhytt och hytt med standard tak med glastaklucka för bästa sikt mot frontlastaren Automatisk klimatanläggning för mer komfort under både heta och kalla dagar Förarhytt med Kategori 3 filtersystem enligt EN förberedd för förarskydd vid växtskyddsarbete möjligt 6 7

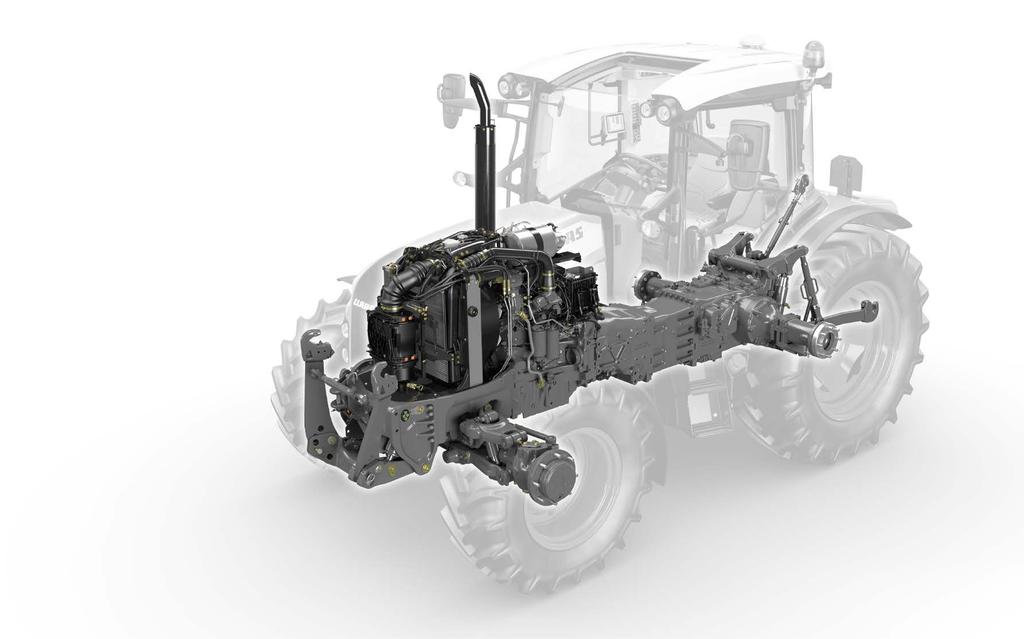

5 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimal drivlina för bästa resultat. Maskinutvecklingen hos CLAAS står för en strävan efter ännu högre verkningsgrad, större tillförlitlighet och bästa ekonomi. I CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett system utan like. Alltid topprestanda, när du behöver den. Den energisnåla tekniken, som är noggrant anpassad till arbetet som ska utföras, blir snabbt lönsam. 8 9

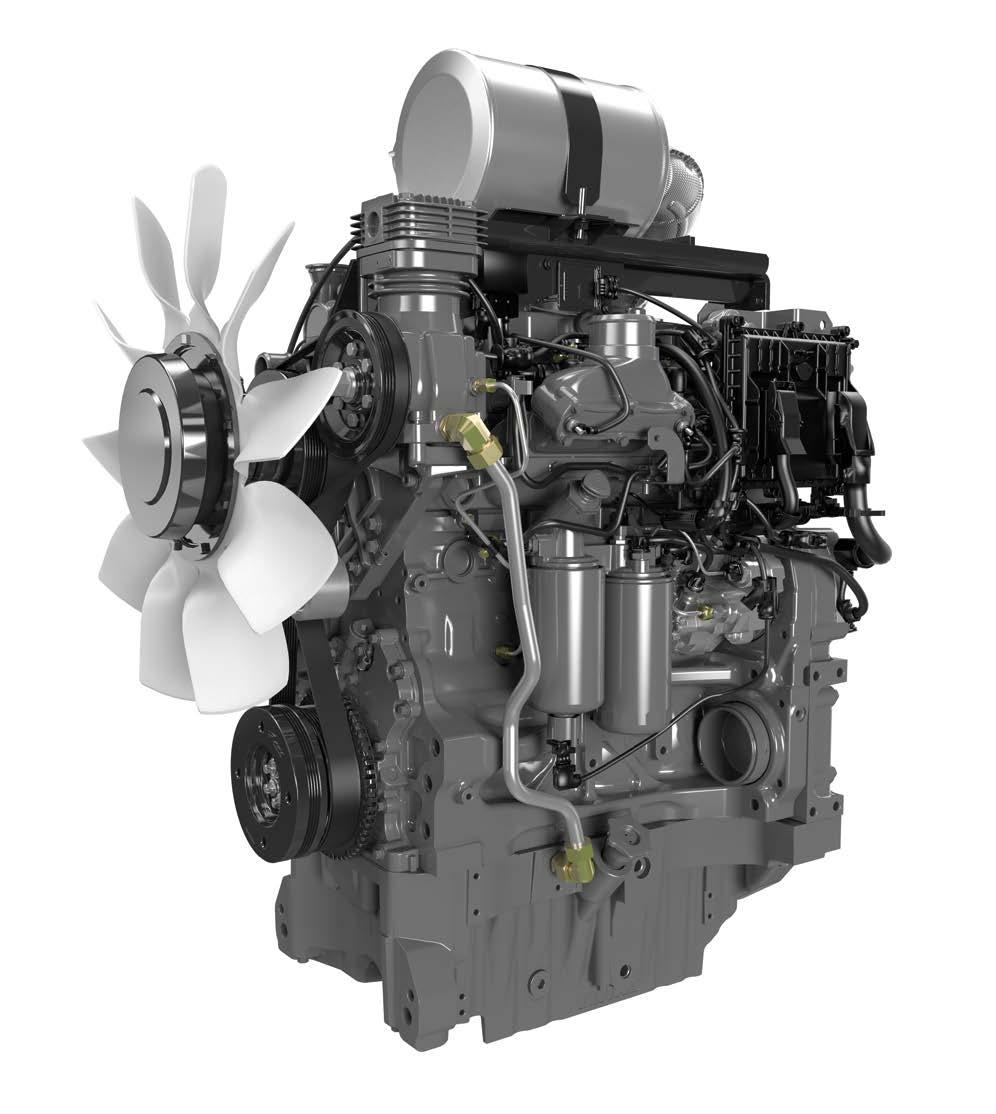

6 En konstant effekt är lika viktig som ren kraft. Motor Stark kärna. Under huven hittar du i samtliga modeller ett kraftpaket från FPT, Fiat-Powertrain-Technologies, med 4,5 l slagvolym och den senaste tekniken. 4-ventilsteknologi bar Common Rail-insprutning med högt tryck Turbo (ARION 420/410) Turbo med Wastegate (ARION ) Laddluftkylning Uppfyller emissionsklass IV (Tier 4) tack vare SCR- och DOC-katalysatorer ARION Nominell effekt i hk ECE R 120 Maxeffekt i hk ECE R 120 Maximalt vridmoment i Nm ECE R Konstant effekt. ARION 460 Tack vare CLAAS specifika effektkurva finns motorns höga vridmoment tillgängligt inom ett brett varvtalsområde. Det ger konstant effekt och kraft när det verkligen gäller. Bränslesparande arbete vid lågt motorvarvtal och maximalt vridmoment med ECO-kraftuttaget eller arbeten vid nominellt varvtal med full reserv är därför inget problem. Det är bara ren kraft. Nm 140 hk max hk Exakt varvtal. Förutom det klassiska handgasreglaget i höger konsol finns upp till två programmerbara elektroniska motorvarvsminnen tillgängliga. Via dem kan två av föraren sparade varvtal aktiveras med en knapptryckning. Med ytterligare en knapptryckning eller ett enkelt tramp på gaspedalen deaktiveras det fixerade motorvarvtalet. Praktiskt och exakt på vändtegen. Värden enligt ECE R

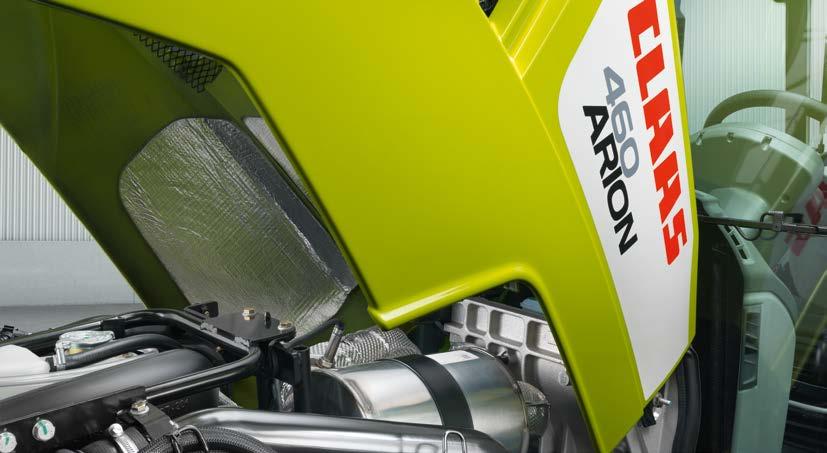

7 Rent. Motor Emissionsklass IV (Tier 4). ARION 400 uppfyller emissionsklass IV (Tier 4). Med övergången till emissionsklass IV (Tier 4) sker en ytterligare omfattande reduktion av partikel- och NO x -emissioner till så gott som noll. SCR rent med urea. SCR står för selektiv katalytisk reduktion. Härigenom omvandlas kväveoxider till vatten och rent kväve. Detta sker med hjälp av en syntetisk urealösning (AdBlue 1 ) som finns i en separat tank. Genom efterbehandlingen av avgaserna kan förbränningsprocessen i motorn optimeras. Helt integrerat SCR-system. Vid konstruktionen av ARION 400 har man redan från början tagit hänsyn till alla nödvändiga komponenter för avgasefterbehandlingen. På så sätt upprätthålls full sikt och åtkomlighet. Dieseloxidationskatalysatorn (DOC) sitter under motorhuven precis bakom turbon, eftersom den behöver höga avgastemperaturer för en optimal reaktion. SCRkatalysatorn är integrerad i avgasanläggningen och sitter på höger maskinsida. Nivåindikering av urea och bränsle visas tydligt på instrumentpanelen. Alltid redo. 1 Dieseloxidationskatalysator (DOC) 2 Insprutningsmunstycke för urea 3 SCR-katalysator 4 Uppvärmd ureatank Ureatanken har uppvärmning som standard. Det garanterar friktionsfri drift även under vintern. Dessutom spolas ledningarna i SCR-systemet efter varje användning för ständig driftsäkerhet. Påfyllning för 17 resp. 22 l urealösning och 140 resp. 190 l bränsle på vänster sida. 1 AdBlue är ett registrerat varumärke som tillhör VDA

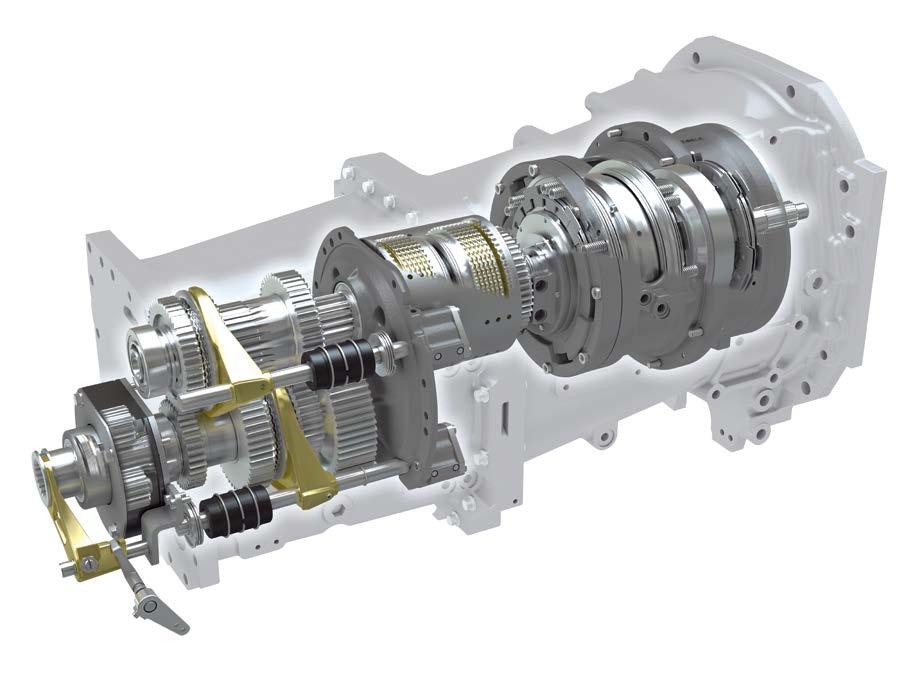

8 QUADRISHIFT och HEXASHIFT. Växling utan kopplingspedal. Transmission 1 Krypväxel 2 4 elektrohydrauliskt växlade grupper 3 REVERSHIFT kopplingsfri fram/back 4 QUADRISHIFT-modul med fyra powershiftväxlar eller HEXASHIFT-modul med sex powershift-växlar 4 3 D C B A 2 1 km/h QUADRISHIFT: 16 växlar med enbart knapptryckningar Huvudarbetsområde 40 km/h-transmission vid r/min Däck: 520/70 R D C B A km/h HEXASHIFT: 24 växlar till hands Huvudarbetsområde 40 km/h-transmission vid r/min Däck: 520/70 R QUADRISHIFT 16 fram- och backväxlar helt kopplingsfritt Fyra powershift-växlar och fyra grupper med elhydraulisk växling Helt automatisk växling med QUADRACTIV powershift HEXASHIFT 1 24 fram- och backväxlar helt kopplingsfritt Sex powershift-växlar och fyra grupper med elhydraulisk växling Helt automatisk växling med HEXACTIV Max hastighet med reducerat motorvarvtal (1840 r/min) Transmissionen. Teknik för dig som ställer höga krav. Med QUADRISHIFT- eller HEXASHIFT-växellåda tappar maskinen aldrig kraft när du växlar mellan de olika powershiftstegen och du kan anpassa körhastigheten maximalt efter arbetsuppgiften. Vid körning på väg eller ute på markerna kan du enkelt välja en av de fyra grupperna med hydraulkoppling som gör att du slipper trampa ned kopplingspedalen för att växla. Genom överlappning av powershiftlägena kan motorns fulla kapacitet utnyttjas. Överlappningen möjliggör dessutom mjuk växling mellan grupperna vid vägkörning. Växling av grupper och powershiftsteg kan göras manuellt med vippreglaget på multifunkstionsspaken eller via knappkontakterna i höger konsol - här finns alltså inget behov av gruppväxling med koppling och växelspak. Om så önskas kan du helt överlåta växlingen åt QUADRACTIV eller HEXACTIV växlingsautomatik så att du i stället kan arbeta avspänt och effektivt. ARION 400 är därmed helt överlägsen i sin effektklass vad gäller manövrering, verkningsgrad och mångsidighet. Fördelarna för dig. Transmission utan växelspak och kopplingspedal Hög manöverkomfort med multifunktionsspaken CLAAS motor-/transmissionsstyrning för mjuk växling mellan grupperna och powershift-växlarna REVERSHIFT kopplingsfri fram/back för smidiga riktningsväxlingar Automatisk hastighetsanpassning Bekväma inställningsmöjligheter för transmissionsstyrning med CIS (CLAAS INFORMATION SYSTEM) God verkningsgrad ger låg bränsleförbrukning Krypväxelalternativ ner till 150 m/tim finns som tillval. 1 Endast tillgängligt på ARION 460, 450, 440,

9 NYHET QUADRISHIFT och HEXASHIFT. Alltid rätt växel. Transmission Utökade möjligheter med CIS (CLAAS INFORMATION SYSTEM). Intelligenta växelval. Vid användning av den kopplingsfria fram/back-växlingen kan även växeln ändras automatiskt om en annan hastighet önskas för körning framåt än för körning bakåt (t.ex. vid frontlastararbeten). Du kan dessutom lägga i en i förväg bestämd växel genom en knapptryckning (vändtegsväxel). All transmissionsinformation visas på extradisplayen på höger A-stolpe på traktorer som är utrustade med CISinformationssystemet. REVERSHIFT - agressivitet. AUTO Beroende på arbetsuppgift och belastning ska traktorn reagera olika vid riktningsbyte. Oavsett om det handlar om ett Automatisk transmissionsstyrning. För att inte varje växel ska behöva växlas igenom (som på tidigare powershift-transmissioner) väljer transmissionen, utifrån hastighet och belastning, automatiskt den passande växeln vid gruppväxling oavsett om du kör manuellt eller automatiskt. mjukt riktningsbyte på vändtegen eller ett snabbt byte vid silon: Med CIS blir allt möjligt. REVERSHIFT fram/backväxlingens aggressivitet kan ställas in i nio steg ( 4 till + 4) och erbjuder därför bästa möjliga körkomfort i alla situationer. Om du trampar ner kopplingen i grupp D anpassar transmissionen powershift-växeln automatiskt när du släpper upp den igen. Det kan t.ex. vara användbart när man närmar sig en vägkorsning. NYHET: SMART STOP. Tack vare funktionen SMART STOP kan ARION 400-traktorerna stannas upp enbart genom att man trampar på bromsen, utan att kopplingspedalen behöver trampas ner. Det betyder att föraren avlastas betydligt vid arbeten då man måste stanna och köra igång ofta som t.ex. vid rundbalspressning och vid frontlastararbeten. SMART STOP aktiveras enkelt med CIS. NYHET: Tempomat och automatisk växling. Vilket växelläge som automatiskt aktiveras då motorn startas kan väljas helt enligt individuella önskemål mellan A1 och D1. För körning med aktiverad växlingsautomatik kan också en separat startväxel väljas. HEXACTIV växlingsautomatik kan dessutom utrustas med en tempomatfunktion. I stället för att föraren väljer ett fixerat motorvarvtal väljs med en enkel knapptryckning istället en målhastighet som traktorn sedan håller konstant genom anpassning av motorvarvtal och växelläge. Aktuell växel visas alltid i instrumentpanelen. Med CIS+ och CIS utrustning visas aktuell växel även i A-stolpen

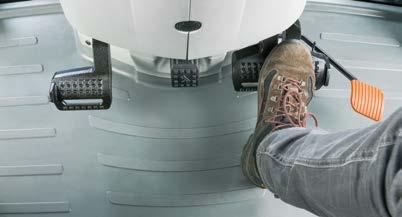

10 QUADRACTIV eller HEXACTIV växlar för dig. Transmission Körtekniker Förutsättning Växling Manuell växling Manuell växling i fältläge Manuell växling i transportläge Gruppväxling (A-D) genom att vippbrytaren trycks ned helt Powershift-växling (1-6) genom lätt tryck på vippbrytaren Växling av alla växlar (A1-D6) genom lätt tryck på vippbrytaren Växlingsautomatik. Låt QUADRACTIV eller HEXACTIV växla automatiskt, eftersom du har viktigare saker för dig. När ARION 400 är utrustad med CIS kan QUADRACTIV eller HEXACTIV, tack vare åtskilliga välgenomtänkta funktioner, anpassas efter förarens önskemål samt aktuell arbetsuppgift. Föraren kan välja mellan tre lägen i CIS för automatväxlingen: 1 Helt automatisk: Växlingsautomatik växlar vid olika motorvarvtal beroende på motorbelastning, körhastighet och förarens önskemål samt gaspedalposition 2 Kraftuttagsläge: Växlingsautomatik växlar så att motorvarvtalet respektive kraftuttagsvarvtalet förblir så konstant som möjligt 3 Manuellt läge: Automatväxling växlar efter ett fast motorvarvtal som kan programmeras av föraren i CIS QUADRACTIV eller HEXACTIV automatväxling Körtekniker Automatisk växling i fältläge Automatisk växling i transportläge Förutsättning Växling Gruppväxling (A-D) genom att vippbrytaren trycks ned helt Automatisk powershift växling (1-6) Automatisk växling av alla växlar (A1 D6) AUTO AUTO AUTO Aktivering av växlingsautomatiken nås optimalt på Multipaden Omkoppling mellan transport- och fältläge för transmissionen 18 19

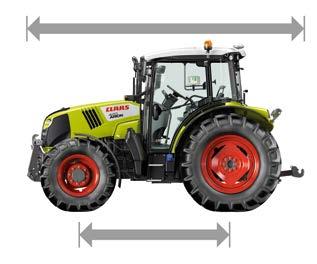

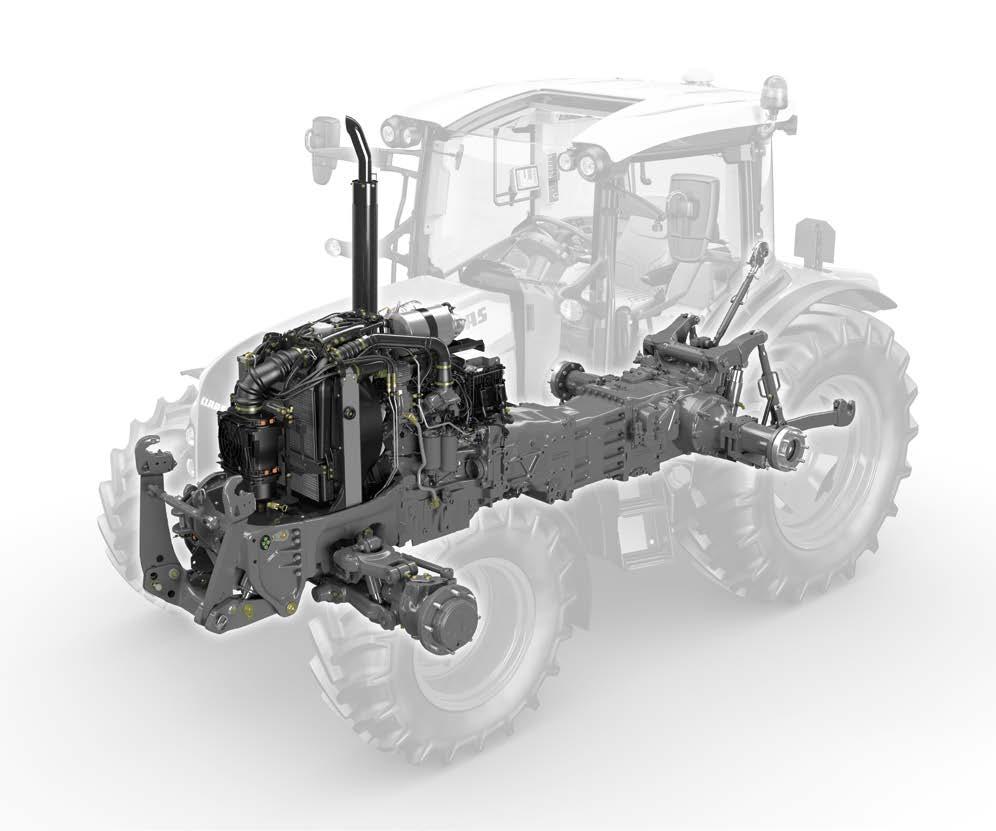

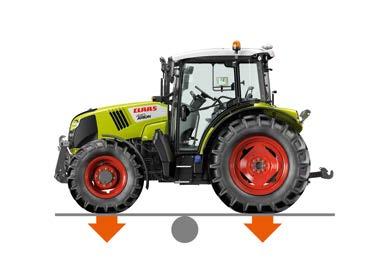

11 CLAAS traktorkoncept för mer flexibilitet. Konstruktion CLAAS traktorkoncept. På breda sulor. ARION 400 gör tekniken som används på större modeller tillgänglig även för mindre verksamheter. CLAAS traktorkoncept erbjuder avgörande fördelar som ger dig ett tydligt försprång: Kombinationen av en lång hjulbas och en optimal viktfördelning på 50 % fram/50 % bak och en kompakt totallängd förenar mångsidighet med utpräglad kapacitet. Lång hjulbas och perfekt viktfördelning: Högsta körkomfort Goda och säkra vägegenskaper Större dragkraft och kapacitet genom lågt viktbelastningsbehov Större lyftkraft genom bättre stabilitet Optimerad bränsleförbrukning Skonsam mot marken och dynamisk på vägen genom lågt viktbelastningsbehov Kort totallängd: Bekväm manövrering Kortare ekipage på väg God sikt God kontroll över frontredskap ARION 400 kan utrustas med bakdäck med en diameter på upp till 1,85 m. Du kan välja alltifrån däck med industriprofil som är optimerade för körning på väg till däck anpassade för fältarbete med upp till 600 mm bredd. De många möjligheterna gör att ARION 400 kan användas till allt. Säkerhet på väg och i fält. En låg tjänstevikt, från 4,7 ton, och en hög tillåten totalvikt av upp till 8,5 ton hanteras med hög grad av säkerhet och stabilitet av de effektiva bromsarna. Även den automatiska inkopplingen av framhjulsdriften vid inbromsning bidrar till den höga säkerheten liksom den hydrauliska förstärkningen av bromskraften. Vid inbromsning anpassas framaxelfjädringen automatiskt till den förändrade belastningen. Även vid stark inbromsning bibehålls därför traktorns höga säkerhet och stabilitet. från 2,61 m från 2,61 m från 2,50 m PANORAMIC hytt Standard hyttak Hytt med lågt tak 20 21

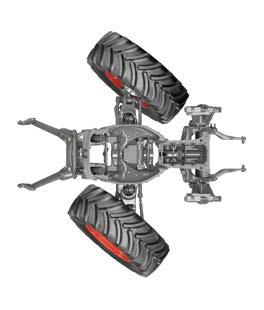

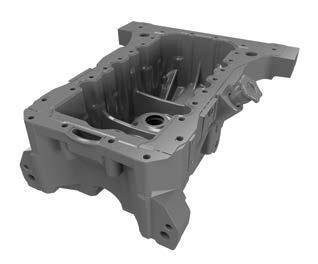

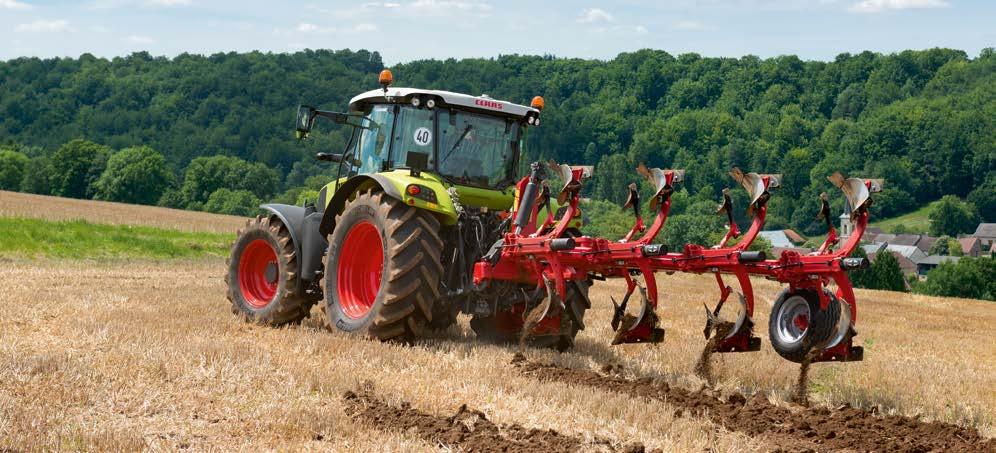

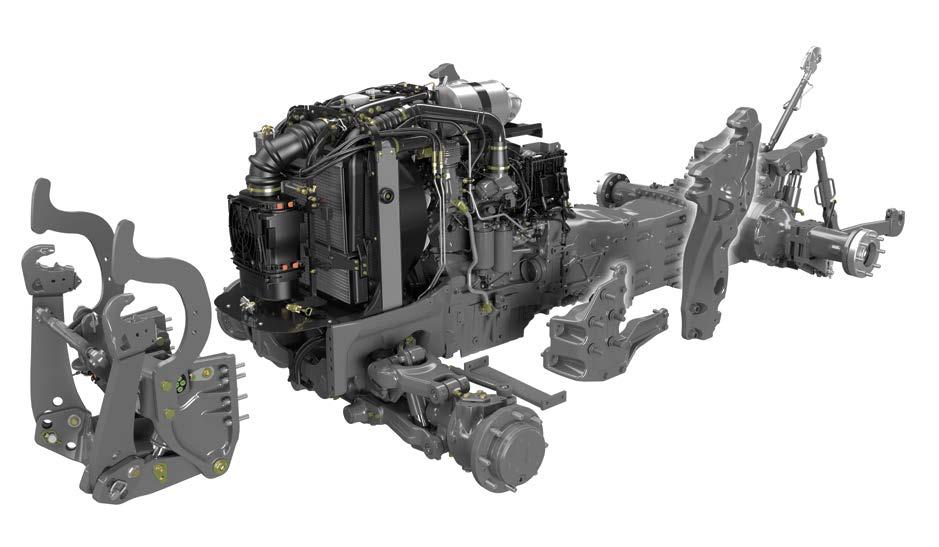

12 Stabil. Smidig. Bekväm. Konstruktion Smal midja för liten vändradie. CLAAS har tack vare sin samlade erfarenhet från standardtraktorer upp till 400 hk utvecklat en perfekt anpassad lösning. Med ARION 400 får du en traktor som är ytterst robust och flexibel och som gör ditt arbete så angenämt som möjligt. Den massiva gjutna ramen med integrerad motoroljesump tar upp krafterna från frontlyft, frontlastare och frontchassie. Frontlastarens fästjärn skruvas direkt på motorram och transmission. Därför kan alltid både frontlastare och frontlyft enkelt eftermonteras. Det specialutformade frontchassit erbjuder ett brett utrymme för kylaren direkt ovanför framaxeln. Framför och bakom är det mycket smalt utformat som en getingmidja. Detta i kombination med de kompakta måtten hos ARION 400 ger en stor styrvinkel och en liten vändradie. För arbetet innebär det följande: Hög stabilitet även vid användning av tunga, frontmonterade redskap och frontlastare Stor styrvinkel på framaxeln även med breda däck för maximal smidighet Vändradie från endast 4,4 m (420 / 410) resp. 4,5 m (430 / 440) och 4,9 m (460 / 450) Obehindrad åtkomst till hela motorrummet och alla underhållspunkter Säkra transporter. Tack vare den stabila konstruktionen klarar ARION 400 att dra och transportera nästan allt. Hydrauliskt bromsuttag är standard och uttag för tryckluftsbromsar är tillval. Båda systemen kan användas tillsammans och anslutningarna är lättillgängligt placerade baktill på traktorn. Ett brett utbud av dragalternativ finns tillgängligt, som t.ex. hitchkrok och K80 kuldrag. Motoroljestickan är också lätt att komma åt, även då en frontlastare är monterad. Det går även att kombinera tryckluftsbroms och hydrauliska bromsar. Hitchkrok 22 23

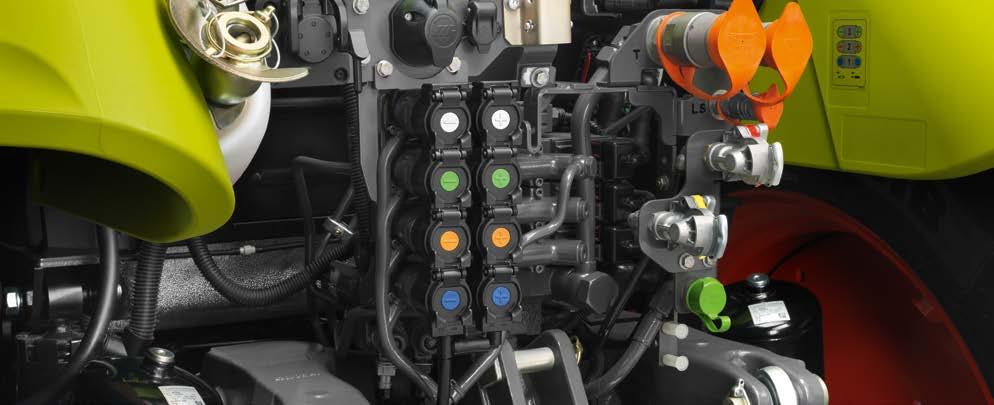

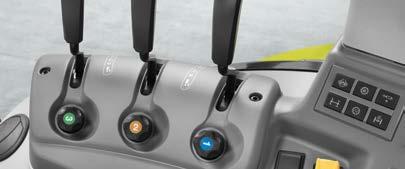

13 Hydraulik efter behov. Hydraulik Utrustning Standard CIS CIS+ Öppen hydraulkrets 60 l/min Öppen hydraulkrets 100 l/min Lastkännande hydraulsystem 110 l/min Upp till tre mekaniskt manövrerade ventiler med uttag bak Upp till fyra elektroniskt manövrerade ventiler med uttag bak FLEXPILOT frontlastarmanövrering (Manövrering via Multifunktionsspak i armstödet) Två elektroniskt manövrerade ventiler med mittmonterade uttag, t.ex. för frontlastare, frontlyft och extra uttag bak, eller dubbel funktion via omkastarventil (Manövrering via Multifunktionsspak i armstödet) Standard Tillgängligt Ej tillgängligt Flexibilitet ingår. På ARION 400 kan du välja mellan tre olika hydraulsystem: 60 l/min med öppet hydraulsystem 100 l/min med öppet hydraulsystem och öppen pumpsummering 110 l/min med lastkännande system Därutöver finns möjlighet att montera upp till tre mekaniskt manövrerade eller fem elektroniskt manövrerade hydraulventiler. För ARION 400 kan man välja mellan flera olika utrustningsvarianter av hydrauliken och därmed utforma den individuellt för att den ska vara så väl ägnad att möta dina krav som möjligt: som allroundtraktor med frontlastare eller som specialtraktor för fälten. Oberoende av om kravet är en komfortabel hightechtraktor eller effektiv och basutrustad: ARION 400 passar överallt. Koppla snabbt och enkelt. Hydraulventilerna baktill på ARION (upp till fyra) är lätta att koppla. Färgmarkeringarna underlättar korrekt montering av hydraulslangarna. Väldoserad. Hydraulsystem med oljeflöde 60 l/min är standard. Som tillval finns ett system med 100 l/min med en pump som betjänar bakre trepunktslyften och en andra pump till hydraulventilerna. På ARION 400 arbetar dessa två system samtidigt. Dessutom kan båda pumparnas oljeflöde styras helt till ventilerna. Idealiskt vid tungt arbete med frontlastare eller till speciella hydraulredskap. Styrningen betjänas separat av en tredje pump, vilket säkerställer att den yttre hydrauliken alltid kan utnyttja de 100 l/min som är avsedda för den. Som hydraulisk topputrustning kan det lastkännande paketet med 110 l/min för CIS och CIS+ väljas. Den variabla hydraulpumpen levererar då endast det oljeflöde som verkligen behövs. Det maximala oljeflödet är högt och cirkulering av överflödig olja förhindras. För arbetsredskap med egna hydraulventiler finns det Powerbeyond-anslutningar med uttag bak i kombination med det lastkännande systemet. Det innebär att redskapet styr sitt eget oljebehov, utan permanent hydraulflöde. Fördelar: Hydraulolja matas efter behov till arbetsredskapet Stor ledningsdiameter, koppling med plan tätning och trycklöst returflöde minskar effektförlusterna Det är en fråga om inställning. För varje mekanisk hydraulventil finns det en vridknapp. Med hjälp av vridknappen kan funktionen för respektive hydraulventil väljas: Vridknappsposition IIII: Tryck / Neutral / Tryck + / flytläge Vridknappsposition III: Tryck / Neutral / Tryck + Vridknappsposition lås: Hydraulventil låser i tryckläge för permanent drift eller i neutralläge. Redskap med krävande hydraulik försörjs via det lastkännande systemet med Power-Beyondanslutningar. Manövrering av en elektronisk hydraulventil möjlig på båda bakskärmarna. Styrningen av de elektroniska hydraulventilerna sker med vippbrytarna på sidokonsolen och ELECTROPILOT som är integrerad i multifunktionsspaken

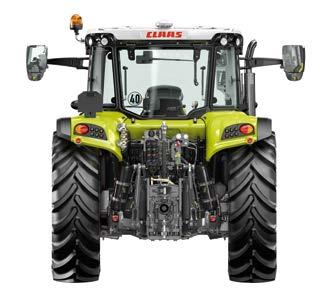

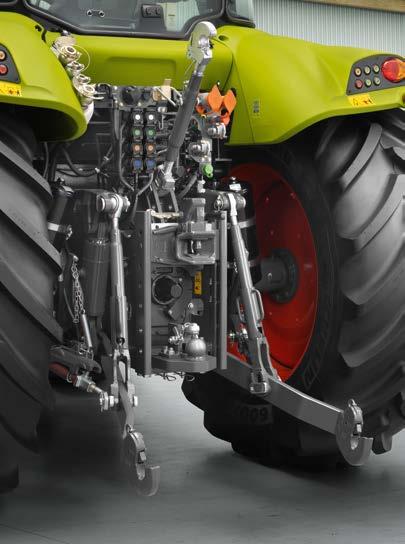

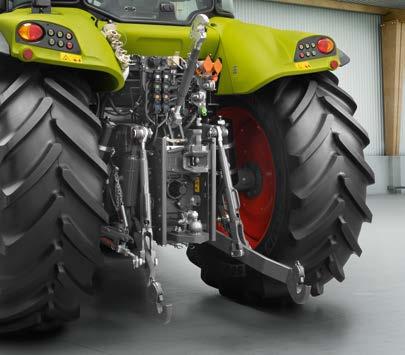

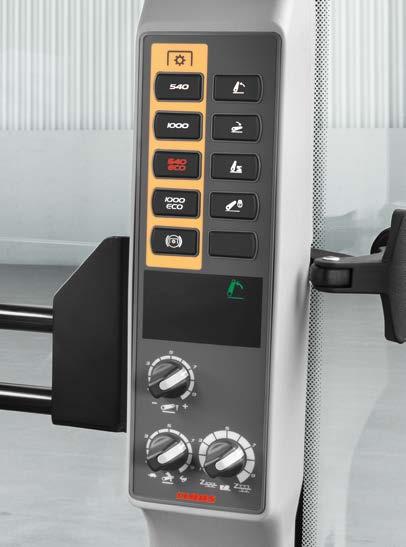

14 Fixar alla redskap med den bakre trepunktslyften och kraftuttaget. Trepunktslyft bak Kraftuttag Stark utrustning. Tredubbel bekvämlighet: manövreringen. Den elektroniskt manövrerade trepunktslyften erbjuder en maximal lyftkraft av 4,5 eller 5,75 ton och klarar därför alla aktuella burna redskap. Den externa manövreringen av trepunktslyft, en elektronisk hydraulventil och kraftuttaget sitter bekvämt placerade på båda bakskärmarna. Dessutom finns bak på traktorn en praktisk hållare för dragstängernas kopplingskulor. Den bakre trepunktslyftens utrustning täcker alla behov: Manuella eller automatiska stabiliseringsstag Robust och enkel toppstångshållare Praktisk hållare för kulor bak På båda bakskärmarna finns externa reglage för den bakre trepunktslyften Den elektroniska bakre trepunktslyften kan manövreras på tre sätt: 1 Via den ergonomiskt utformade multifunktionsspaken kan snabblyft, snabbsänk och arbetsposition för trepunktslyften ställas in. 2 På den högra sidokonsolens manöverpanel kan trepunkstlyften även aktiveras samt stoppas med stoppknappen. Där finns även reglage för trepunktslyftens arbetspostition, handgas samt ytterligare reglage. Detta är särskilt praktiskt framför allt vid vändning på vändtegen. 3 På den högra B-stolpen finns reglage för manuell höjning och sänkning av trepunktslyften, praktiskt vid tillkoppling av redskap. Alltid rätt varvtal. För ARION 400 kan fyra olika utrustningsalternativ för kraftuttaget väljas: 540 / 540 ECO r/min 540 / 1000 r/min 540 / 540 ECO / 1000 r/min 540 / 540 ECO / 1000 r/min och drivhjulsberoende kraftuttag Full kraft redan från början. ARION 400 överför hela sin effekt via kraftuttaget redan vid stillastående och även vid låga hastigheter. I kraftuttagsläge ECO körs motorn med ett lägre, mer bränslesnålt varvtal. Vid lättare arbeten kan det lägre motorvarvtalet både ge sänkt bullernivå och spara värdefullt bränsle. 540 r/min ECO vid nås motorvarv per minut. Kraftuttagsvartal förväljs enkelt med en knapptryckning på höger B-stolpe. Med ett annat reglage direkt på höger sidokonsol kopplas kraftuttaget till. Till/från-koppling av kraftuttaget kan styras automatiskt av höjden på den bakre trepunktslyften. Placera bara den bakre trepunktslyften i önskad position och tryck och håll in knappen för kraftuttagsautomatik, så sparas önskad till/- frånkopplingsposition. Det är mycket bekvämt att montera redskap eftersom kraftuttagstappen kan vridas. Manövrering av trepunktslyft, elektronisk hydraulventil och kraftuttag kan göras på båda bakskärmarna. På vänster bakskärm finns en hållare för fyra kopplingskulor placerad. Den bakre trepunktslyften kan inte bara manövreras via sidokonsolen utan även med multifunktionsspaken. Kraftuttagsautomatiken aktiveras på den högra sidokonsolen

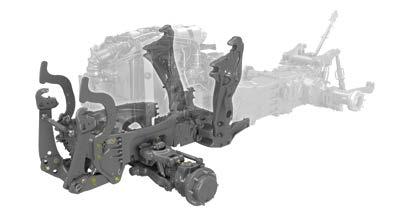

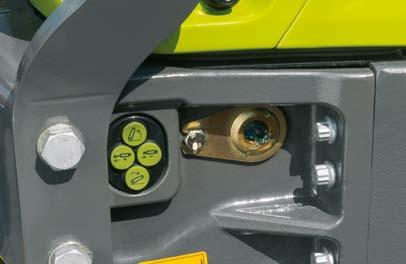

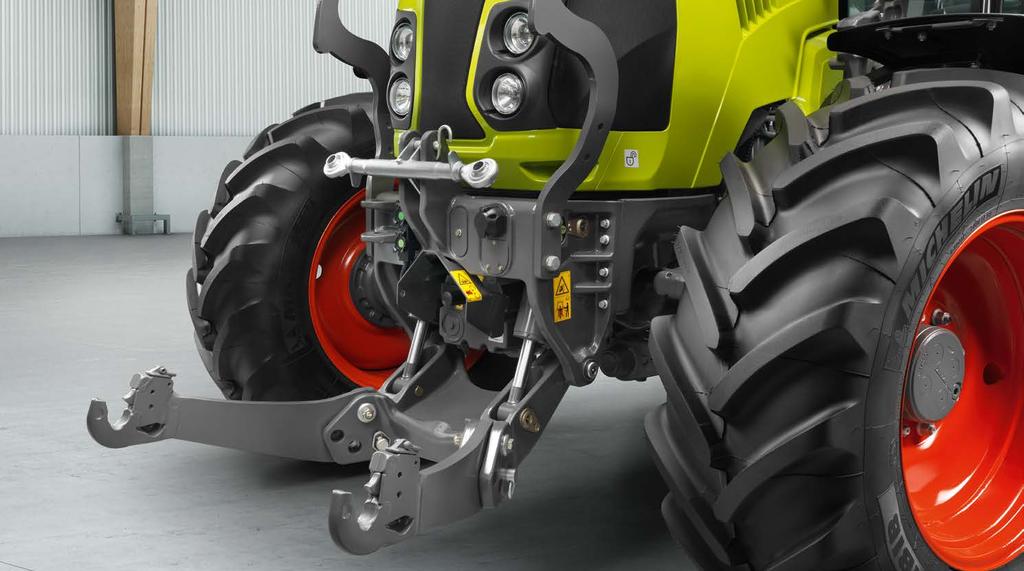

15 Mer mångsidighet. Fler användningsområden. Frontlyft Mångsidighet tack vare den kraftfulla frontlyften. Med elektroniska hydraulventiler kan frontlyften och en hydraulventil även manövreras externt. Integrerad frontlyft. För att uppnå säkert och effektivt arbete måste en kraftfull anslutning mellan traktor och redskap åstadkommas. Både trepunktslyften bak och frontlyften på ARION 400 utgör en god grundförutsättning för detta. Den kompakta och helt integrerade frontlyften har en imponerande lyftkraft av 3,3 ton. Manövrering kan även göras externt (härför krävs CIS eller CIS+-utrustning med elektroniskt manövrerade hydraulventiler). Som tillval finns extra uttag vid frontlyften för en hydraulventil tillgänglig. Frontlyft och frontkraftuttag. Tre positioner för de främre lyftarmarna: uppfällda, fast arbetsposition samt flytläge i det avlånga hålet Dubbelverkande lyftcylinder Kort avstånd mellan framaxel och fånghakar r/min kraftuttag Extern manövrering av frontlyft och en elektroniskt manövrerad hydraulventil (för traktorer med CIS eller CIS+utrustning med elektroniska hydraulventiler). 7-poligt uttag tillgängligt 28 29

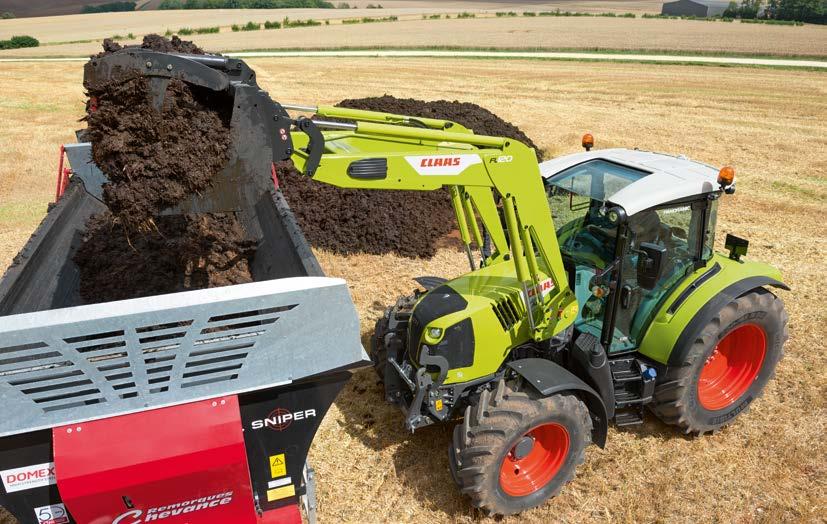

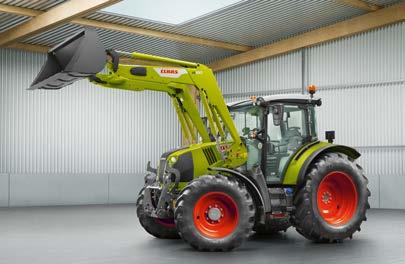

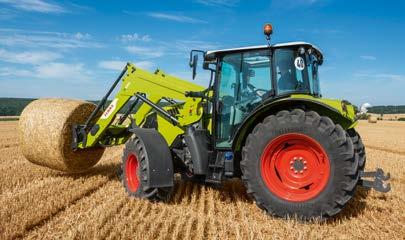

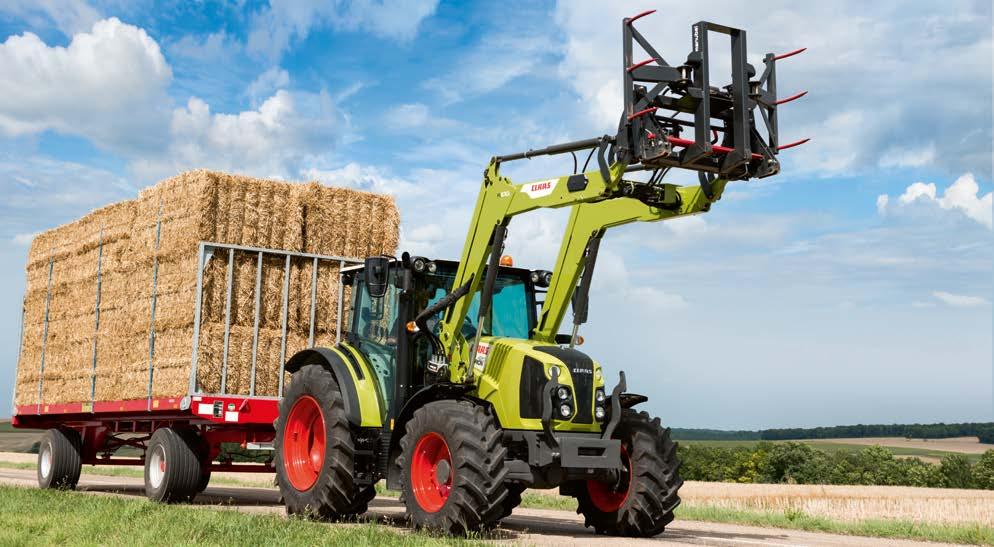

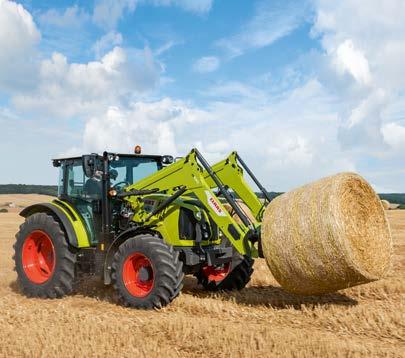

16 Passar perfekt. CLAAS frontlastare. Frontlastare Inga kompromisser. Inte heller vid frontlastararbete. Allt från ett ställe. Den unika multifunktionsspaken kombinerar manövreringen av Den optimala integreringen av frontlastarens fästjärn i hela traktorkonceptet har varit av största vikt under hela utvecklingsarbetet av ARION 400 modellserien. Arrangemanget med konsolerna monterade långt bak ger extra stabilitet vid tunga lastarjobb. Den stabila anslutningen till motorns innovativt utformade ram påverkar inte vare sig styrutslag eller servicevänlighet negativt. Två manövreringsvarianter. CLAAS-frontlastaren på ARION 400 manövrerar du med multifunktionsspaken som är integrerad i armstödet som standard. Beroende på utrustning kan du välja mellan FLEXPILOT (hydrauliskt styrd ventilreglering) eller ELECTROPILOT (elektronisk ventilstyrning). Båda systemen ger högsta komfort eftersom styrningen är mycket lätt och smidig att dosera. frontlastaren med styrningen av transmission, motor och trepunktslyft bak. Det innebär att föraren kan låta högerhanden bekvämt stanna kvar vid reglaget vilket möjliggör snabbare och smidigare arbete med lastaren. Naturligtvis finns även frontlastarens tredje och fjärde funktion integrerade i multifunktionsreglaget. Vänster hand sköter styrning och fram/back-växling med spaken för REVERSHIFT. För att steglöst begränsa max lyft- och sänkhastighet kan föraren enkelt anpassa flödet i den elektroniska hydraulventilen för frontlastaren via ELECTROPILOT. Lågt tak gör att du kommer fram. Med lågt hyttak är så låga infarter som från 2,50 m möjligt. Tack vare glastakluckan har föraren ändå optimal sikt. Starka fördelar. Lastarfästen och -reglage kan fabriksmonteras Alla hytter är testade enligt FOPS-riktlinjerna (Falling Object Protective Structure) Välj mellan två bekväma varianter av multifunktionsspaken: ELECTROPILOT eller FLEXPILOT Hydraulisk parallellföring PCH på FL-frontlastaren eller mekanisk parallellföring på FL C- och FL E-modellerna. Active Control System (ACS) för automatiskt tillbaka redskapet till utgångspositionen med en knapptryckning Via Synchro Control System (SCS) kan tiltning och tredje funktion för redskapet styras med en manöver. Det underlättar exempelvis tippning med en gripskopa. FITLOCK system för snabb och bekväm till- och frånkoppling MACH snabbkoppling för elektriska och hydrauliska anslutningar FASTLOCK för hydraulisk låsning av redskapet SPEEDLINK för automatisk låsning och koppling av redskapets alla hydrauliska och elektriska anslutningar. SHOCK ELIMINATOR för lastdämpning Stort urval av redskap Och naturligtvis: fullständig CLAAS service ARION FL FL C FL E , 100, , 100, , 100, , 100, , 100, , 100, , 100, , 100, , , , , från 2,61 m från 2,61 m från 2,50 m PANORAMIC förarhytt med genomgående framruta till glastaket:går under passager från 2,61 m. Förarhytt med standardtak och glastaklucka: Passerar under 2,61 m. Hytt med lågt tak med glastaklucka: Passerar under 2,50 m

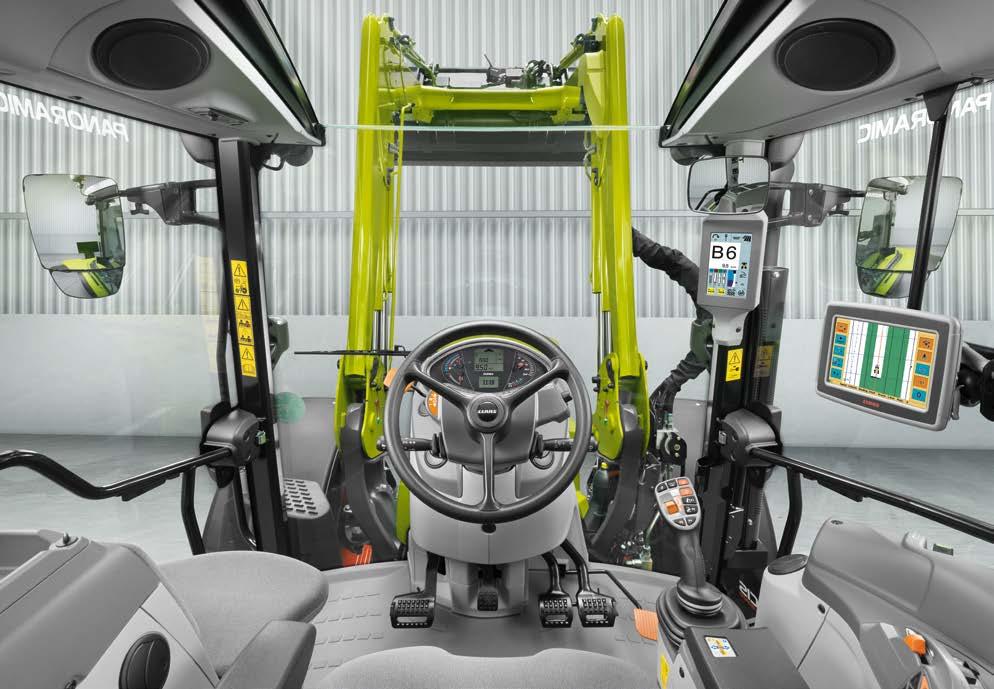

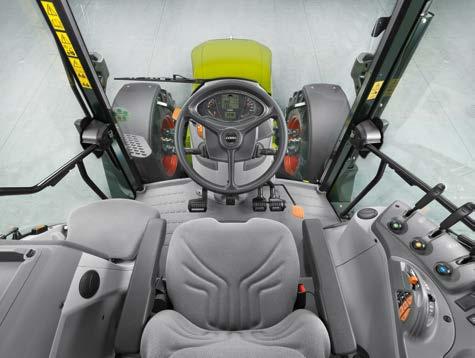

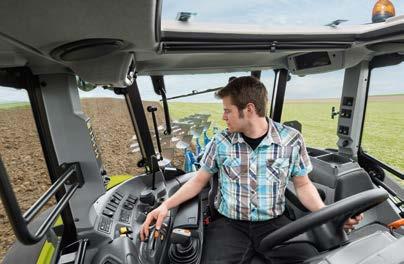

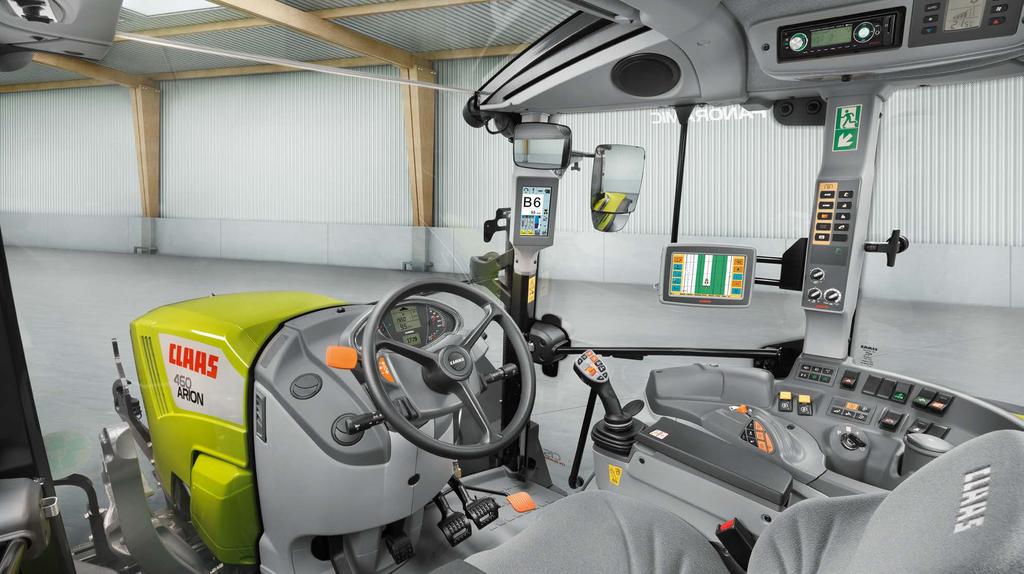

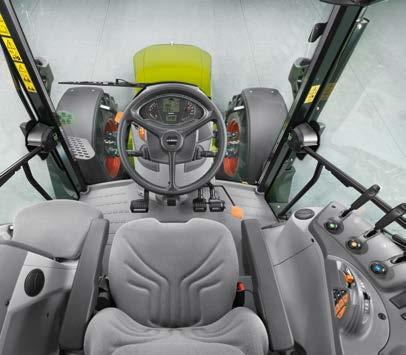

17 Som gjort för dig. Hytten. Komfort Med ARION 400-modellerna presenterar CLAAS en helt ny hyttgeneration som klarar alla utmaningar. Hytten har utvecklats tillsammans med lantbrukare från hela Europa och ger i PANORAMIC-utförandet en helt ny utrymmes- och siktkänsla. Bästa runtomsikt tack vare hytten med 6 mycket smala stolpar Tre utrustningsvarianter finns tillgängliga: Standard, CIS eller CIS+ Bästa åtkomst till hytten Tyst och bekväm arbetsplats Armstöd med integrerat multifunktionsreglage 32 33

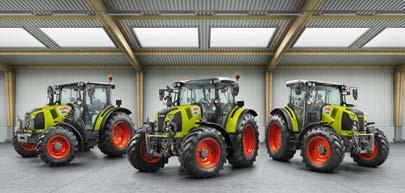

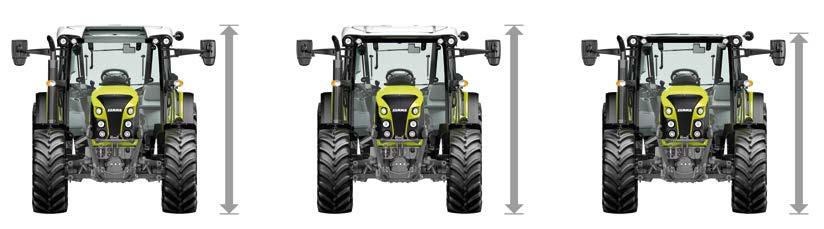

18 Mer än bara en arbetsplats. Hytterna. Hyttvarianter från 2,61 m från 2,61 m från 2,50 m PANORAMIC hytt Hytt med standard tak Hytt med lågt tak Fyra hyttvarianter. Unik sikt med PANORAMIC-hytt. Med nya ARION 400 kan du välja mellan fyra olika hyttvarianter. Välj bara den lösning som motsvarar dina krav: PANORAMIC hytt med vindruta som övergår i glastaket för maximal sikt, och med en lägsta totalhöjd på 2,61 m Hytt med standardtak med taklucka eller glastaklucka och en lägsta totalhöjd av 2,61 m Hytt med lågt tak med glastaklucka och en lägsta totalhöjd av 2,50 m Hytt med 5 hyttstolpar¹ med taklucka eller glastaklucka, genomgående stort och brottsäkert sidofönster av polykarbonat och en lägsta totalhöjd av 2,77 m; idealiskt för entreprenadarbeten Idealiskt för alla frontlastararbeten: Synfältet omfattar en vinkel på hela 90 ur förarens perspektiv. I denna unika hyttstruktur finns inga störande tvärbalkar och den ger maximal säkerhet och komfort. Den 2,41 m 2 stora, heltäckande glasfronten, som går från golv till tak, sörjer för optimal sikt. 1 Kan endast fås på ARION 450, 440 och 420 Högre komfort gör dig mer effektiv. Traktorförare har ofta långa arbetspass. För att inte riskera hälsan behöver de en anpassad arbetsplats. Den ska även enkelt kunna anpassas till traktorns breda användningsspektrum. Hytten med 6 stolpar gör att alla förare kan arbeta bekvämt med optimal sikt, maximalt skydd och högsta komfort: Rymlig hyttkonstruktion ger mer plats Rattstången ställs in enkelt med en fotpedal Fack för kylda drycker under passagerarsätet Glastaklucka för både standard och lågt hyttak Hel framruta Sex smala stolpar för 360 runtomsikt Dörrar med stor öppningsvinkel, som tack vare strukturen med 6 stolpar bara sticker ut en kort bit över traktorkonturen även när de är öppna Bekvämt insteg från båda sidor av traktorn Alla hyttvarianter uppfyller kraven i FOPS (Falling Object Protective Structure) för skydd mot nedfallande föremål Den avsmalnande motorhuven ger optimal sikt genom att den smalnar av mot föraren och nedåt. Hytt med 5 hyttstolpar med genomgående stort och brottsäkert höger sidofönster av polykarbonat är idealiskt för körning med t.ex. armklippare i entreprenadarbeten

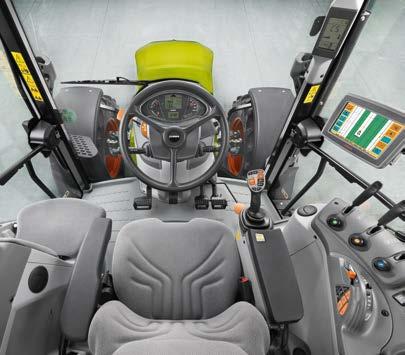

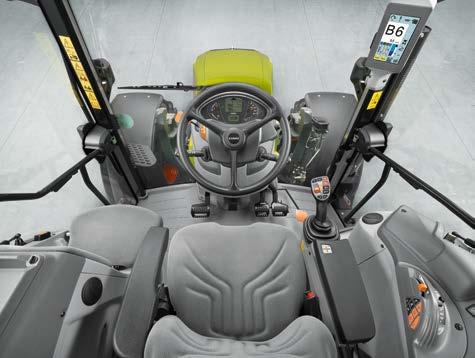

19 NYHET Hytten som passar dig. Utrustning Standardutrustning NYHET: Högre standard. Helt enkelt bra. En användare, en förarhytt, en traktor. I basversion är ARION utrustad med mekaniskt manövrerade hydraulventiler (2) och styrning av transmissionen via multipad (1) i konsolen på höger sida. Genom de talrika ytterligare utrustningsmöjligheterna kan den bäst anpassade varianten för de aktuella huvudanvändningsområdena väljas: HEXASHIFT transmission vid intensiv transportkörning eller FLEXPILOT om frontlastararbeten förekommer ofta. Föraren kan koncentrera sig på det viktigaste. Varje kund har individuella önskemål och behöver den traktor som passar bäst för hans eller hennes krav. Därför erbjuder CLAAS tre olika utrustningsvarianter, Standard, CIS och CIS+. Med dessa tre utrustningsnivåer, talrika ytterligare alternativa utrustningar och fyra hyttvarianter kommer du också att kunna hitta den ARION 400 som passar allra bäst för just dina behov. CLAAS hyttvarianter Mer om ARION 400 utrustningsmöjligheter: arion400.claas.com CIS CIS+ utrustning NYHET: CIS. Helt enkelt mer. Om fler inställningsmöjligheter önskas i ARION, även med mekaniskt manövrerade hydraulventiler (2), finns varianten CIS-utrustning. Det i armstödet integrerade multifunktionsreglaget (1) ger högre manöverkomfort. Med CIS-displayen (3) och en extra transmissionsdisplay (4) har du alltid full koll på alla inställningar.med CIS-utrustningen kan du även få två elektroniska hydraulventiler som kan användas för att manövrera frontlastare, frontlyft eller en extra ventil med uttag bak. NYHET: CIS+. Helt enkelt extra allt. CIS+ imponerar med multifunktionsspaken (1) och elektroniskt manövrerade hydraulventiler (2) genom mycket hög komfort och självförklarande utformning. Trots den angenäma enkelheten erbjuder denna variant erforderligt funktionsomfång och alla nödvändiga automatfunktioner för enkelt och effektivt arbete. Den i A-stolpen integrerade, 7 tum stora CIS färgskärmen (3) kombinerar visnings- och inställningsmöjligheter för transmission, elektroniska ventiler, F-knappar och CSM vändtegsstyrning. CIS+-utrustningen lämnar inget övrigt att önska. ARION utrustning Standard CIS CIS+ CIS-display i instrumentpanelen och växeldisplay i A-stolpen CIS färgdisplay i A-stolpen Multifunktionsspak Utan multifunktionsspak Fast multifunktionsspak Multifunktionsspak med FLEXPILOT-funktion för manövrering av frontlastare Multifunktionsspak med ELECTROPILOT-funktion En andra motorvarvtalsinmatning QUADRISHIFT transmission (16 fram / 16 back) HEXASHIFT transmission (24 fram / 24 back endast ARION ) Vändtegsväxel QUADRACTIV eller HEXACTIV automatväxling Tempomatfunktion för HEXASHIFT-transmission REVERSHIFT fram-/backväxelfunktion i multifunktionsspaken SMART STOP Dynamisk styrning Kraftuttagsautomatik CSM vändtegsautomatik Öppen hydraulkrets 60 l/min Öppen hydraulkrets 100 l/min Lastkännande hydraulsystem 110 l/min Upp till tre mekaniskt manövrerade ventiler med uttag bak Upp till fyra elektroniskt manövrerade ventiler med uttag bak FLEXPILOT frontlastarmanövrering Två elektroniskt manövrerade hydraulventiler med mittmonterade uttag, t.ex. för frontlyft och extra ventil med uttag bak. Standard Tillgängligt Ej tillgängligt 36 37

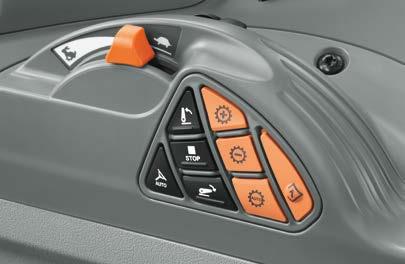

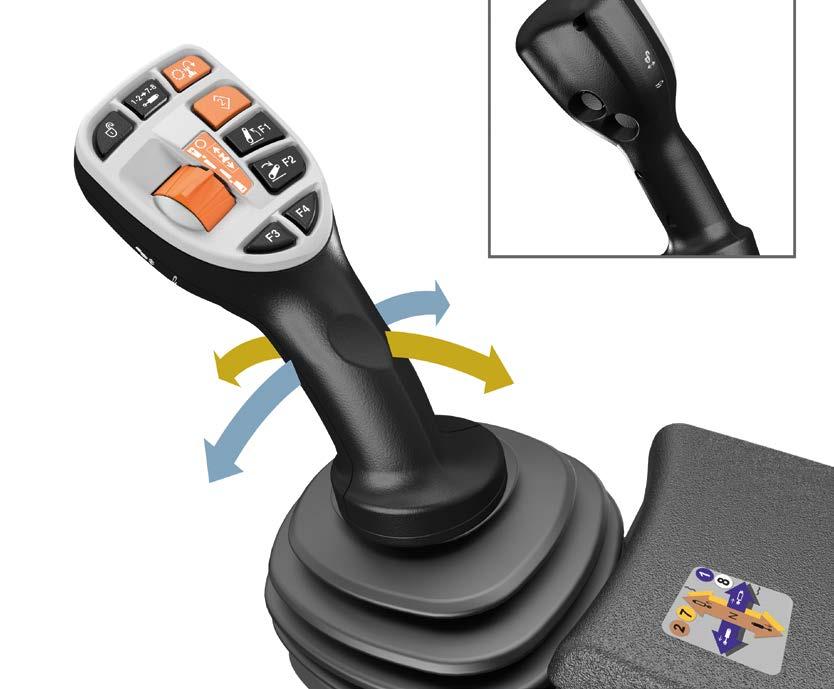

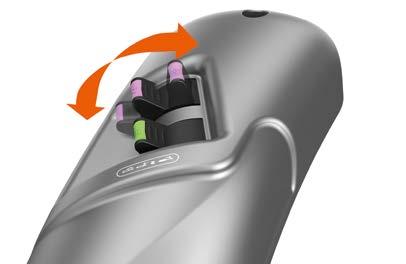

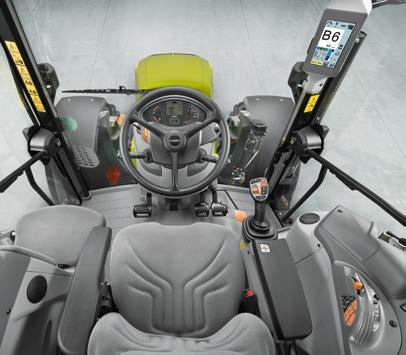

20 Alla funktioner med en hand. Multifunktionsspak och multipad. Multifunktionsspak och Multipad Multifunktionsspaken. Den nyutvecklade multifunktionsspaken gör manövrering av transmission, frontlastare, trepunktslyft bak och hydraulventiler ännu enklare och bekvämare. Nu behöver du bara använda vänster hand till att styra med. Din högerarm vilar bekvämt på armstödet medan du med multifunktionsspaken bekvämt styr alla funktioner på ARION 400. Armstödet kan justeras både på längden och höjden efter förarens behov. Multipad. Med multipad samlas alla viktiga funktioner i ett kompakt manöverfält i den högra konsolen. Den ergonomiska utformningen erbjuder en bekväm position för handen. Därför är ARION 400 flexibel att hantera även på vändtegen. Därutöver kan två hydraulventiler manövreras samtidigt tack vare multifunktionsspakens tvåvägsfunktion: antingen med den hydrauliskt förstyrda FLEXPILOT-funktionen för frontlastare eller med ELECTROPILOT-funktionen för olika elektroniska hydraulventiler, som till frontlastare, frontlyft eller hydraulventiler med uttag bak. Multipad - en överblick: En spak många funktioner. A "+" och "-"-knapparna för styrning av powershiftstegen och gruppväxlarna i QUADRISHIFT- eller HEXASHIFT-transmissionerna B Spara motorvarvtal eller tempomat C Aktivering av QUADRACTIV eller HEXACTIV växlingsautomatik D Trepunktslyft bak E Aktivering av styrningsautomatik GPS PILOT F Manuell handgas G Skjutreglage för djupbegränsning av bakre trepunktslyft Den nya multifunktionsspaken en översikt: 1 Vippreglage för val av powershiftsteg och gruppväxlar i QUADRISHIFT- eller HEXASHIFT-transmissionen 2 Aktivering av ELECTROPILOT-joystickfunktion på multifunktionsspaken 3 Omkoppling av elektroniskt manövrerade hydraulventiler via multifunktionsspaken 4 Vändtegsväxel 5 Spara motorvarvtal eller tempomat 6 Trepunktslyft bak eller funktionsknappar F1 / F2 7 Funktionsknappar F3/F4 8 ELECTROPILOT eller FLEXPILOT ventilmanövrering 9 ELECTROPILOT eller FLEXPILOT ventilmanövrering 10 Aktivering av vändväxelfunktion 11 Hydraulventil, flytläge Med fingertoppsmanöver kan du växla alla fram- och backväxlar utan att trampa ner kopplingspedalen via den tvåstegs vippkontakten i multifunktionsspaken: 12 Steg (blå): Powershiftsteg upp- och nerväxling 13 Steg (grön): Gruppväxel upp- och nerväxling 14 Steg (blå) och samtidigt knapptryck (orange): REVERSHIFT vändväxel. Smart funktion: Via det integrerade ventilationsgallret skapas en permanent luftcirkulation mellan handen och multifunktionsspaken. Det gör att händerna alltid är bekvämt torra

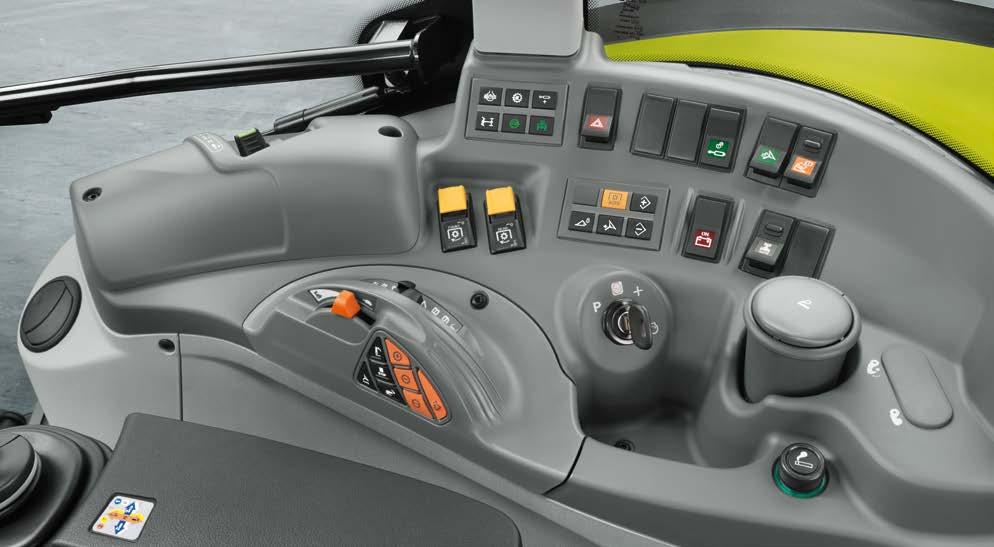

21 Allt på rätt plats. Höger manöverkonsol Komfort och effekt på högsta nivå. De elektroniska hydraulventilerna. Utrustningsnivån i ARION 400 CIS+ med lastkännande hydraulik och elektroniskt manövrerade hydraulventiler bildar ny branschförebild. Från multifunktionsspaken till två vippkontakter i sidokonsolen kan de upp till fem elektroniska hydraulventilerna regleras proportionellt. Flödesmängd och tidsstyrning programmeras snabbt i CIS färgdisplay. Genom att vippkontakterna trycks till ändläge aktiveras tidsstyrningen eller konstantflödet i ventilen. Trycks de inte helt till ändläge Sidokonsol med perfekt ergonomi. Basen för avspänt och effektivt arbete: Sidokonsolen är resultatet av omfattande analyser av förarens rörelsemönster på förarplatsen. Reglagen för de mest använda funktionerna finns på multipad och multifunktionsspaken 1 Elektroniskt eller mekaniskt manövrerade hydraulventiler 2 Manöverområde för huvudfunktionerna 3 Elektronisk växling för krypväxelgrupp 4 Huvudströmbrytare (hydraulik, styrning, batteri) 5 Manöverområde för övriga funktioner 6 Aktivering av främre och bakre kraftuttag 7 Multipad Välordnat. Knappar för den elektroniska styrningen av trepunktslyften och förval av kraftuttagsvarvtal är placerade på höger B-stolpe. På så sätt garanteras enkel åtkomst under arbetet och när du tittar bakåt kan inställningen av den elektroniska trepunktslyften enkelt göras. Två extra knappar för att lyfta och sänka den bakre trepunktslyften underlättar dessutom kopplingen av redskap. manövreras ventilen proportionellt. A Förval av kraftuttagsvarvtal B Manövrering bakre trepunktslyft C Status för bakre trepunktslyft D Inställning av bakre trepunktslyft Manöverområde huvudfunktioner: differentialspärrar, fyrhjulsdrift, transport resp. fältläge, sammankoppling av hydraulpumpsflödena och aktivering av framaxelfjädring. Manöverområde övriga funktioner: säkerhetskoppling redskapslås frontlastare, aktivering av kraftuttagsautomatik, aktivering av dynamisk styrning, finjustering av sparade motorvarvtal. Oberoende om ventilerna manövreras mekaniskt eller elektroniskt, reglagen är lättåtkomligt placerade i sidokonsolen och är bekväma att hantera

22 Välinformerad. CIS. % % & % % % NP K ) & AUTO % CIS och CIS färgdisplay ) % NP K 1 Aktuell växel 2 Vald vändtegsväxel 3 Begränsning av HEXACTIV eller QUADRACTIV växlingsautomatik ) ) 4 HEXACTIV eller QUADRACTIV växlingsautomatik 5 Val av fält- eller transportläge 6 Frikopplad fram-/backväxling (automatiskt val av växelsteg vid fram-/backväxling) 7 Körriktning resp. neutral växel 21 8 Status bakre trepunktslyft och hydraulventiler 9 Tilldelning av funktionsknappar 10 Inställningsmeny CIS färgdisplay på A-stolpen med integrerad CIS-display i instrumentpanelen och inställningsmeny växeldisplay i A-stolpen Färgrika CLAAS INFORMATION SYSTEM (CIS). CLAAS INFORMATION SYSTEM (CIS). Startväxel i transmissionen I denna variant är CIS-displayen integrerad i instrumentpanelen. Tack vare den självförklarande A-stolpen erbjuder föraren information om transmissionen, de menynavigeringen och symboliken kan även en ej instruerad Känslighetsinställning REVERSHIFT kopplingsfri fram/back elektroniska hydraulventilerna och F-knapparna. På CIS förare enkelt välja lämplig inställning. Den extra Val av olika växlar framåt resp. bakåt färgdisplay visas inställningarna på displayens nedre del. Den transmissionsdisplayen i A-stolpen visar all information om Tids- och flödesinställning för de elektroniska logiska menystrukturen och de tydliga symbolerna gör transmissionen. en vridknapp och ESC-knappen på ratten. Navigering i meny Välj 3 ESC-knapp 42 växlingsautomatik hydraulventilerna Kördator med funktioner som avverkad areal, I båda anläggningarna kan inställningarna väljas bekvämt via 2 Växlingspunkter för HEXACTIV eller QUADRACTIV Den moderna designen hos CIS färgdisplay på 7 tum i navigeringen busenkel. 1 Följande funktioner kan ställas in via CIS bränsleförbrukning och arealkapacitet Visning av underhållsintervall 43

23 Avslappnad arbetsmiljö. CSM och dynamisk styrning. CSM Dynamisk styrning CLAAS SEQUENCE MANAGEMENT (CSM). Vändtegsautomatiken CSM tar över allt arbete vid vändningar. Med en knapptryckning upprepas alla tidigare inspelade funktioner. CSM erbjuder: Spela in upp till fyra sekvenser Aktivera, avbryt eller stoppa sekvenserna i förtid Visning i CIS färgdisplay Följande funktioner kan kombineras i valfri ordningsföljd: Hydraulventiler med tids- och flödesstyrning Fyrhjulsdrift, differentialspärr och framaxelfjädring Frontlyft och bakre trepunktslyft Vändtegsväxel Främre och bakre kraftuttag Motorvarvtalsminne HEXACTIV eller QUADRACTIV automatväxling Spela in och upprepa. Sekvenserna registreras löpande. Föraren kan steg för steg med hjälp av tydliga symboler följa utvecklingen av sin sekvens på CIS-färgdisplayen. Under uppspelning av en sekvens kan den avbrytas vid en paus och sedan fortsättas igen genom att bara trycka på en knapp. Dynamisk styrning. Den dynamiska styrningen från CLAAS erbjuder möjligheten att justera förhållandet mellan ratten och styrvinkeln hos framaxeln i flera steg beroende på förarens önskemål. Föraren har förutom CIS-färgdisplay ett urval av två automatiska program och ett manuellt läge. De båda automatiska programmen hjälper föraren genom att ändra graden av styrförhållandet som en funktion av fordonshastigheten eller aktuell styrvinkel. Systemet är på så sätt individuellt anpassningsbart till alla behov. Vid styrvinkelberoende läge minskas styrförhållandet vid körning rakt fram kraftigt. Styrningen är då känsligare. Ju mer föraren vrider ratten, desto snabbare reagerar styrningen. Idealiskt för att arbeta med till exempel frontlastaren. Föraren kan köra rakt och ändå manövrera snabbt. I hastighetsberoende läge minskas styrutväxlingen proportionellt med ökad körhastighet över 10 km/h. Detta ger fördelar inom områden som fältarbete. På vändtegen kan föraren vända extra lätt och snabbt. Vid snabbare arbeten reduceras styrförhållande åter för att man lättare ska kunna köra rakt. I manuellt läge är rattens styrvinkelförhållande fast anslutet vid de fyra justerbara stödnivåerna. CSM-sekvenserna aktiveras bekvämt via funktionsknapparna på multifunktionsspaken. Den dynamiska styrningen slås snabbt och enkelt på med en knapp på den högra sidokonsolen

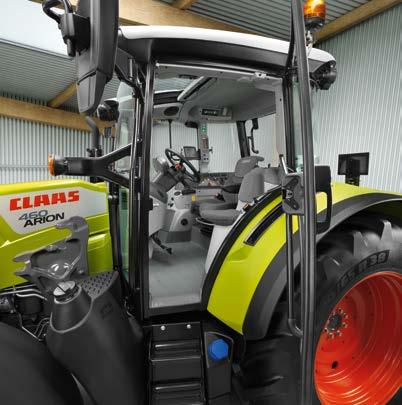

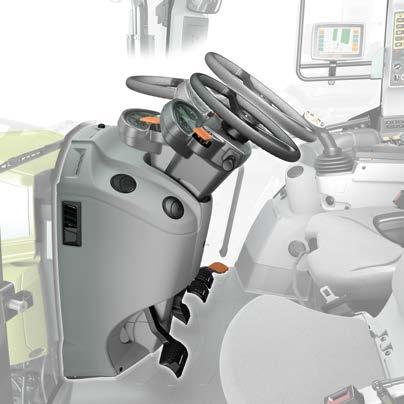

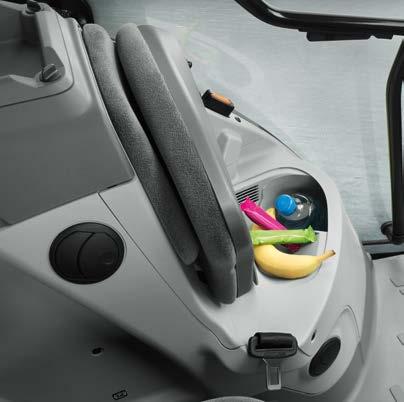

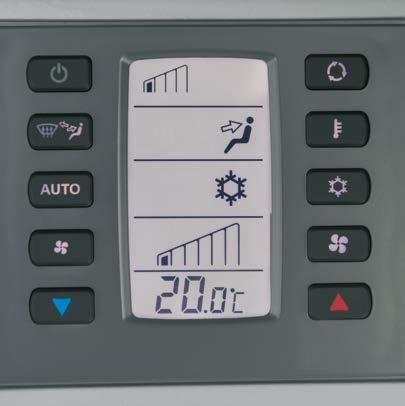

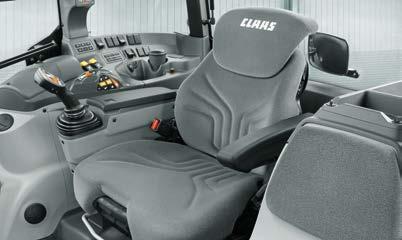

24 Ergonomi och komfort för bästa arbetsförhållanden. Komfort Bekvämt och säkert redan från starten. Förstklassig komfort. Överskådligt och genomtänkt. För angenämt arbete. Konceptet med 6 stolpar möjliggör en stor öppningsvinkel för dörren med litet överhäng. Detta gör det inte bara lätt att komma in i hytten utan skyddar även dörren från skador. Nedsmutsningsskyddet på trappstegen och de stabila handtagen ger hög säkerhet vid alla arbeten oavsett om du är på åkern eller hemma på gården. ARION 400 har åtskilliga detaljer som bidrar till den bästa miljön för långa arbetsdagar. Tack vare de många förvaringsmöjligheterna har föraren alltid plats för sin mobiltelefon eller dokument. Under passagerarsätet finns ett kylfack som rymmer en 1,5 litersflaska och snacks. Perfekt för lunchpausen. När föraren trampar ned den lilla pedalen under rattstången fälls hela rattstången upp och ger mer plats för att kliva i och ur. Den kan ställas in i rätt läge för arbetet. Med en extra spak på rattstången kan rattens höjd ställas in i olika lägen. Instrumentpanelen är väl synlig eftersom den sitter på rattstången och följer med i rörelserna. I standardutrustningen på ARION 400 ingår en effektiv värmeanläggning med steglös fläktreglering. Naturligtvis finns även luftkonditionering med manuell manövrering eller helautomatisk klimatanläggning tillgänglig som tillval. Dessutom kan ventilationsanläggningen kompletteras för att uppfylla kraven enligt Kategori 3 (enligt EN 15695) vid växtskyddsarbete. Aktivt kolfilter för ändamålet kan erhållas från din CLAAS återförsäljare. Det bekväma passagerarsätet är stoppat och har ett tygöverdrag som är lätt att hålla rent. I hytten finns uttag för ström och ISOBUS-kompatibla terminaler. Praktiskt dokumentfack i den högra sidokonsolen. När föraren trampar ned mittpedalen en gång svänger rattstången automatiskt upp och gör det lätt att kliva ur traktorn. De många idealiskt placerade luftutsläppen i hytten sörjer för ett behagligt klimat utan drag. Den moderna radion kan fås med USB-anslutning, AUX-ingång, SD-kortläsare och Bluetooth. Reglagen för arbetsbelysningen är smart placerade på den vänstra B-stolpen. Allt är lättillgängligt tack vare de praktiska förvaringsfacken i den vänstra sidokonsolen. Det finns ett 12 V-uttag för laddning av mobiltelefon

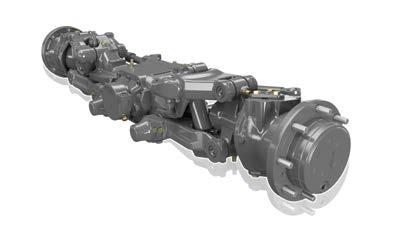

25 Fjädringen, som skonar både förare och maskin. Komfort PROACTIV framaxelfjädring. Högsta komfort. Lastdämpning fram och bak. Axelns separata hjulupphängning och fjädervägen på 90 mm garanterar bästa köregenskaper. Anpassad efter traktorns belastningstillstånd stannar fjädringen automatiskt i mittläge. Belastningsförändring genom inbromsning och vändningsmanövrer kompenseras också. Tunga burna redskap i trepunktslyften både fram och bak belastar både traktor och förare. För att jämna ut lasttoppar vid transporter och vid upplyfta redskap på vändtegen är både den främre och den bakre trepunktslyften utrustad med en lastdämpning. Komfort som hos de riktigt stora: ARION 400. Högre komfort tack vare hyttfjädring. Lågfrekvensfjädring. Premium förarstol. Under långa och ansträngande arbetsdagar är komfort numera inte en lyx som enbart tillhör de högre klasserna, utan ett självklart krav. Nya ARION 400 ger dig komfort in i minsta detalj. Den för ARION tillgängliga mekaniska tvåpunktshyttfjädringen ger en mer komfortabel körning i alla situationer. Hela upphängningssystemet fungerar helt underhållsfritt. I kombination med PROACTIV framaxelfjädring uppfyller ARION 400 de högsta kraven. Bland utbudet av hela sju olika förarstolar från tillverkarna Sears och Grammer finns även en vridbar Premiumstol med lågfrekvens-luftfjädríng: Automatisk inställning av fjädringen efter förarens vikt Den vridbara stolskonsolen gör att föraren får bättre uppsikt över redskapen 48 49

26 Vår elektronikkompetens. I morgon redan i dag. Elektronikkompetens Byggstenarna som tydligt underlättar ditt arbete. Att resurserna blir allt knappare, att lagkraven blir allt mera komplicerade att uppfylla och att konkurrensen ökar behöver vi inte berätta för dig. Vi berättar hellre för dig hur vi arbetar för att underlätta ditt arbete och hur du ska få bättre lönsamhet i din verksamhet. För att inte förlora överblicken i en tidsålder av Farming 4.0 och en allestädes närvarande digitalisering har vi delat upp vår kompetens inom denna sektor i tre klart definierade områden. Förarassistans. Företags- och datamanagement. EASY. Koppla upp dig. Inget kan ersätta erfarenhet - endast med erfarenhet kan du snabbt och förnuftigt reagera på ändrade förhållanden. Om det gäller vattensjuka fläckar på fälten, svårforcerad terräng eller växlande vattenhalter i grödan - många beslut måste fattas snabbt för att arbetet ska fungera. Vi har låtit tusentals CLAAS-kunders erfarenheter få inflytande vid utvecklingen av våra system för förarassistans, eftersom mycket aldrig låter sig beräknas vetenskapligt utan kräver realistiska praktiska erfarenheter. Om det gäller GPS-koordinater, driftstillstånd hos redskap och moduler, uppdragsmeddelanden eller mätresultat från sensorer - använd denna information och dra nytta av dess utvärdering. I data- och driftsmanagement kopplas alla resultat ihop och bearbetas till en översikt över kostnader och intäkter. Med 365FarmNet, ett gratis fältregister, hanterar du verksamheter över hela ditt företag - hemifrån kontoret såväl som under arbetet. All nödvändig information visas tydligt i ett program: från odlingsplanering till skörd, från skörd till lada, från dokumentation till operationell analys. För nätverkandet av de olika komponenterna och systemen står våra EASY specialister till ditt förfogande. De ger dig den support du behöver för att integrera din CLAAS-maskin i ditt systemlandskap, förbereda det för dina redskap, styrsystemvärlden och datahanteringsstruktur. De hjälper till att se till att dina CLAAS-maskiner skickar och tar emot erforderlig data på det sätt som du vill ha det. Skyddat från tredje parts åtkomst - bekvämt och tillförlitligt för dig och dina medarbetare i din verksamhet. Därför säger vi 'EASY - koppla upp dig'

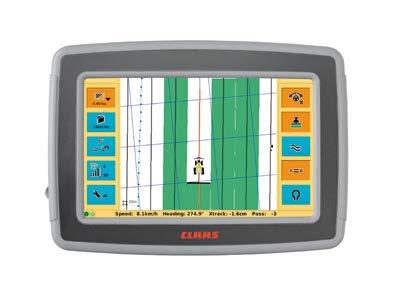

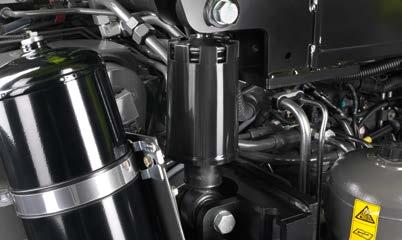

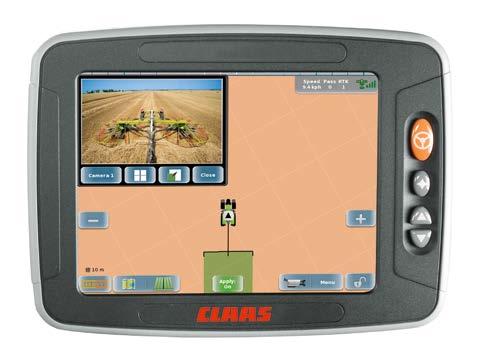

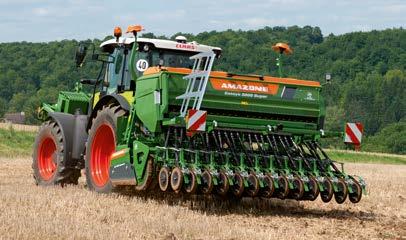

27 Ännu bättre kontroll med ISOBUS och ICT. Företags- och datahantering S10 Display 10,4 tum S7 Display 7 tum F1 Funktionsknappar. CLAAS TELEMATICS: Allt efter behov. Med de mobila displayerna erbjuder CLAAS den flexibla lösningen för ISOBUS och styrsystem. Terminalen kan även flyttas från en traktor eller en självgående skördemaskin till en annan, beroende på säsong eller användningsområde. Utrusta din ARION 400 med exakt det du behöver: S10 terminalen: Högupplöst 10,4-tums pekskärm Styr- och ISOBUS-funktioner Upp till 4 kameror kan visas S7 terminalen: Högupplöst 7-tums pekskärmsterminal Styrfunktioner EASY on board app. Med nya EASY on board app kan alla ISOBUS-kompatibla redskap styras från en PC-padda¹. För ännu större bekvämlighet kan dessutom F-tangenterna användas som i andra ISOBUS-terminaler. ISOBUS-redskapsstyrning. För anslutning av ISOBUS-kompatibla redskap till traktorn finns det passande uttag bak. I förarhytten kan anslutning till den ISOBUS-kompatibla terminalen upprättas via ännu en anslutning. Via en maskinspecifik visning styrs respektive monterade redskap. Tack vare ISOBUS-kompatibilitet kan även redskap från andra tillverkare styras via S10 terminalen. I ARION-modellerna finns fyra funktionsknappar vars olika funktion kan väljas i SIC färgdisplay. Vilken aktuell funktion som valts för respektive knapp kan hela tiden ses i visningsfönstret i CIC färgdisplay. Funktionen för varje knapp väljs via S10 eller andra ISOBUS-terminaler. Det innebär att varje förare kan anpassa manövreringen av traktorn helt individuellt. ARION AEF-kompatibel. Agricultural Industry Electronics Foundation (AEF) är en sammanslutning av cirka 150 företag, föreningar och organisationer. Deras målsättning är att standardisera utvecklingen av elektroniska jordbrukstekniksystem, t.ex. ISOBUS komponenter. Inte bara standarden ISO beaktas, utan man utvecklar även mer avancerade AEFriktlinjer. ARION 400 har utvecklats enligt dessa krav och traktorerna stöder specifikationerna för ISOBUS-funktionerna ISO UT 1.0, TECU 1.0, AUX-O och AUX-N för ISOBUSredskap. Med TELEMATICS kan du alltid, och var du än befinner dig, få fram all information om din maskin. Registrerade data skickas med jämna mellanrum via radiosignaler till TELEMATICS webbservern. Det ger dig, och eventuellt även en behörig servicepartner, möjlighet att hämta och utvärdera relevant information från internet. Förbättra arbetet: Analys av arbetstiden Optimera inställningarna: Fjärrövervakning Förenkla dokumentationen: Dataregistrering Minska tid för underhåll: Fjärrdiagnos Maskinerna skickar, via GPS-sändaren, GPS-koordinaterna samt maskinrelaterade prestationsdata och meddelanden till TELEMATICS webbserver. Uppgifterna kan nås via internet direkt från ditt företags och din återförsäljares kontor. ISOBUS-anslutningar i förarhytten och bak 1 Apple-iPad från ios 9. För en specifik lista över enheter, se beskrivningen av EASY ombord App i Apples App Store. Förutsättningen för anslutningen till ISOBUS-cab-anslutningen är ett CWI (CLAAS Wireless Interface)

28 Alltid på rätt spår. CLAAS styrsystem. Förarassistanssystem Korrigeringssignalerna RTK (± 2-3 cm) Basstation Räckvidd ca 15 km Egen referensstation eller licens via CLAAS återförsäljare. Maximal återkommande precision RTCM 3.1 GPS- och GLONASS-mottagning RTK NET (± 2-3 cm) Korrektionssignal via mobilnätet 2-frekvenssignal Obegränsad arbetsradie Maximal återkommande precision Abonnemang krävs RTCM 3.1 GPS- och GLONASS-mottagning RTK FIELD BASE (± 2-3 cm) Mobil referensstation Räckvidd 3 5 km Inga abonnemangskostnader Egen korrigeringssignal Integrerat batteri 2-frekvenssignal RTCM 3.1 Öka kvaliteten på ditt arbete. CLAAS styrsystem avlastar föraren. De indikerar riktningen resp. styr traktorn helt automatiskt längs det valda spåret. Mistor och överlappningar undviks. Undersökningar visar att ett modernt spårföljningssystem kan spara upp till 7 % bränsle, maskinkostnader, gödsel och växtskyddsmedel. Det automatiska styrsystemet GPS PILOT manövreras via pekskärmarna för terminalerna S10 och S7 (se sidorna 52/53). Dessa kännetecknas av en mycket enkel menynavigering och ett användarvänligt gränssnitt. Styr automatiskt även på vändtegen. Funktionen AUTO TURN tar över vändmanövern på vändtegen. Vändriktningen samt nästa spår som ska bearbetas väljs därför i förväg i terminalen, resten fixar styrsystemet. Korrigeringssignal efter behov. CLAAS har utformat sina olika system på ett sådant sätt att du flexibelt kan uppgradera dem när helst du önskar. Detta gäller i lika stor grad terminalens teknologi som användandet av alla vanligt förekommande korrigeringssignaler. För en ökad flexibilitet och användbarhet kan CLAAS styrsystem arbeta med GPS- och GLONASS-satellitsystem. GPS- och GLONASS-mottagning OMNISTAR XP / HP / G2 (± 5-12 cm) Satellitunderstödd korrigeringssignal 2-frekvenssignal Abonnemang krävs EGNOS / E-DIF (± cm) Inga abonnemangskostnader Grundprecision Utförlig information om detta hittar du i broschyren för CLAAS styrsystem eller hos din CLAAS återförsäljare. Med AUTO TURN vänder traktorn automatiskt på vändtegen

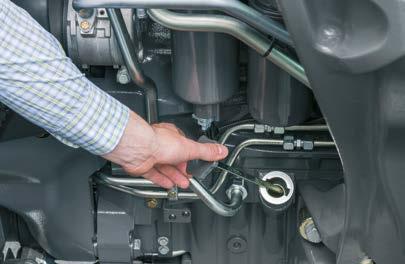

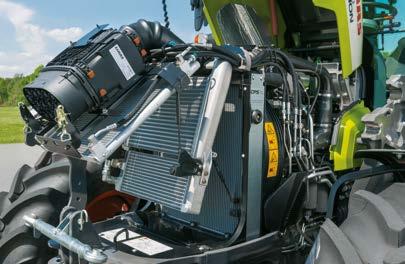

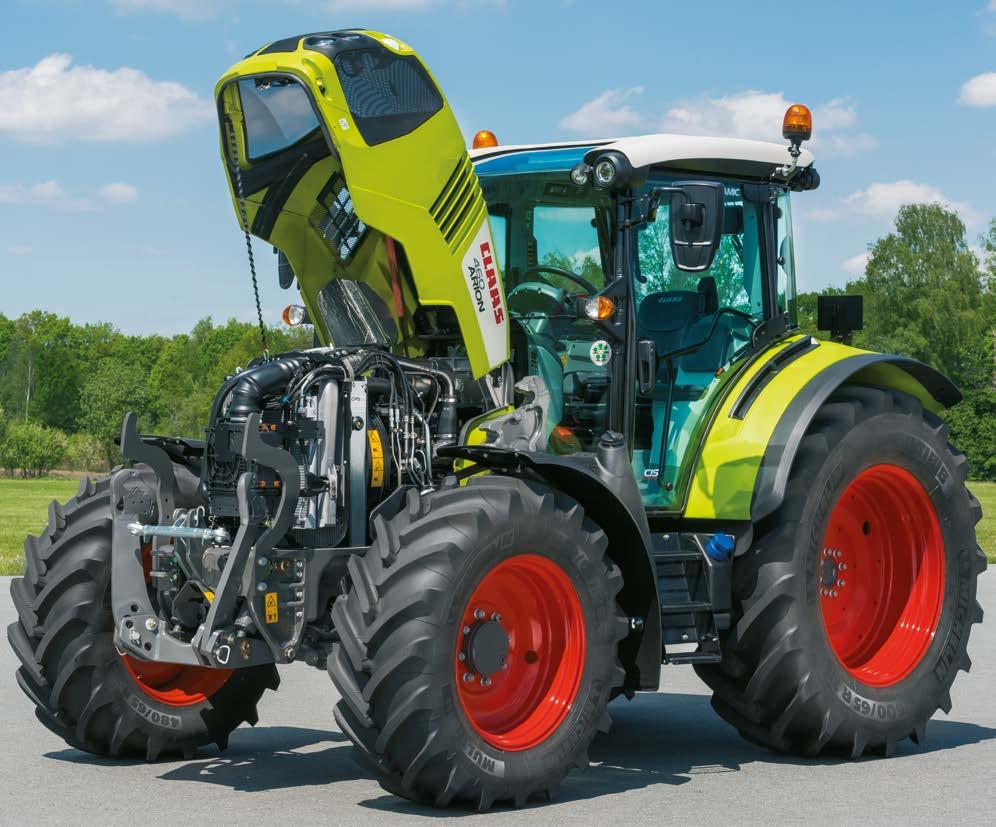

29 Underhållet ska vara enkelt. Underhåll Snabbt och lätt. Frisk luft för full effekt. Daglig service ska vara så enkel som möjligt då blir det lätt en vana. Motorhuven i ett stycke ger med en knapptryckning åtkomst till alla underhållspunkter på motorn Oljekontroll och påfyllning möjlig på vänster sida på ARION 400 vid stängd motorhuv Allt underhåll som måste utföras dagligen kan göras helt utan verktyg Med de långa oljebytesintervallerna (motor 600 h, transmission och hydraulik 1800 h) sparar man mycket tid och pengar. På så sätt förlorar du mindre värdefull tid under säsongen och maskinen gör det den ska arbetar. De stora insugsytorna i motorhuven ger rikligt med friskluft för kylning och för motorns luftfilter. På grund av de låga flödeshastigheterna på insugsytorna förblir dessa alltid rena och genomsläppliga. Kylarpaketen bärs upp av en stabil ram. Gasdämpare öppnar kylytorna i två lägen så att du vid behov säkert och praktiskt kan rengöra dem helt. Luftfiltret är lätt att komma åt i det svala området framför kylarytorna och kan därför plockas ut utan problem. Det generöst dimensionerade luftfiltret är konstruerat för lång livslängd. En föravskiljare för grov smuts förlänger rengöringsintervallet ytterligare. Det är lätt att komma åt hyttens luftfilter på baksidan av hytten. Under motorhuven finns ett smörjschema som förenklar servicen. Det är lätt att lossa motorluftfiltret från kylarna. Till höger vid insteget, på lättåtkomlig plats, hittar du batteriet samt ett förvaringsfack för verktyg. Enkel kontroll av oljenivå för transmission och hydraulik genom siktglas bredvid kraftuttaget

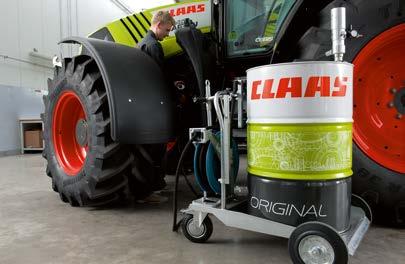

30 Så att det funkar. CLAAS Service & reservdelar. CLAAS Service &; reservdelar Dina krav räknas. Du kan lita på oss vi finns där när du behöver oss. Överallt. Snabbt. Pålitligt. Vid behov dygnet runt. Med den exakta lösning som din maskin och din verksamhet kräver. Så att det funkar. ORIGINAL reservdelar och tillbehör. Särskilt avpassat till din maskin: passande reservdelar, högkvalitativa smörjmedel och praktiska tillbehör. Använd vårt omfattande produktsortiment där vi sammanställer exakt den lösning som din maskin behöver för 100 % tillförlitlighet. Så att det funkar. För din verksamhet: CLAAS FARM PARTS. CLAAS FARM PARTS erbjuder dig ett av de mest omfattande märkes- och områdesövergripande reservdelssortimenten för alla tillämpningar inom din verksamhet. Så att det funkar. Alltid den senaste tekniken. CLAAS partners tillhör de effektivaste företagen inom lantbruksteknik i hela världen. Teknikerna är högkvalificerade och utrustade med special- och diagnosverktyg. CLAAS Service står för ett högkvalitativt arbetssätt som uppfyller dina förväntningar vad gäller kompetens och tillförlitlighet fullt ut. Så att det funkar. Säkerhet kan planeras. Våra serviceprodukter hjälper dig att höja dina maskiners tillförlitlighet, att minimera risken för att maskinerna ska bli stående och att kunna göra beräkningar med fasta kostnader. CLAAS MAXI CARE erbjuder dig planeringsbar säkerhet för din maskin. Så att det funkar. Från Hamm till hela världen. Vårt centrala reservdelslager levererar samtliga ORIGINAL reservdelar snabbt och tillförlitligt över hela världen. Din CLAAS partner på plats förser dig snabbt med lösningen: för din skörd och för din verksamhet. Så att det funkar. Alltid kontakt med din återförsäljare och med CLAAS. Din CLAAS-distributör kan direkt nå din maskin och dess specifika data med hjälp av Remote Service. På så sätt kan ni tillsammans reagera snabbt och direkt på underhålls- och servicebehov. Dessutom erbjuder TELEMATICS möjligheten att hämta viktiga data från din maskin via Internet när som helst och var som helst. Så att det funkar. CLAAS Parts Logistics Center i Hamm, Tyskland, har olika reservdelar på mer än m 2 yta

31 Som du vill ha den. Nya ARION 400. ARION

32 Nya ARION 400. Argumenten. CPS. Den senaste motorteknologin ger hög effekt vid låg bränsleförbrukning FPT 4-cylindriga turbomotorer, maxeffekt hk enligt ECE R 120 QUADRISHIFT transmission med 16 F / 16 B eller HEXASHIFT transmission med 24 F / 24 B HEXACTIV eller QUADRACTIV automatväxling Kraftuttagsautomatik Hydraulflöde max. 110 l/min med lastkänningssystem och Power-Beyond-anslutningar Upp till fem hydraulventiler Unikt frontchassikoncept med integrerad gjutram som tål den kraftigaste belastningen och ger hög flexibilitet Lång hjulbas och optimal viktfördelning Kompakt konstruktion med integrerad trepunktslyft fram Fullständig integration av fontlastaren i traktorn för hög stabilitet och enklaste manövrering Upp till tre kraftuttagsvarvtal tillgängligt (540 / 540 ECO / 1.000) Komfort. Tre utrustningsvarianter: Standard utrustning med mekaniskt manövrerade hydraulventiler och Multipad i höger konsol. CIS utrustning med mekaniskt manövrerade hydraulventiler, multifunktionsspak och CIS display CIS+ utrustning med elektroniskt manövrerade hydraulventiler, multifunktionsspak, 7 tum stor CIS färgdisplay och CSM vändtegsautomatik (tillval) Ny multifunktionsspak för manövrering av växellåda, bakre trepunktslyft, motorvarvtal och två hydraulventiler Förarhytt med 6 stolpar i fyra varianter Optimal runtomsikt, även över frontlastare och främre arbetsyta tack vare motorhuvens smala form och PANORAMIC-hytt eller taklucka av glas Mekanisk, 2-punktsupphängd fjädring av förarhytten PROACTIV framaxelfjädring med automatisk nivåreglering Kraftfull klimatanläggning och kylfack under passagerarsätet Enkel åtkomst till alla underhållspunkter GPS PILOT med S10 eller S7 pekskärmsterminal TELEMATICS fjärrövervakning Helintegrerade ISOBUS-gränssnitt Fyra fritt valbara F-knappar för frontlastare, ISOBUS och traktorfunktioner ARION Motor Tillverkare FPT FPT FPT FPT FPT FPT Antal cylindrar Cylindervolym cm Turbo med wastegate Turbo Nominell effekt (ECE R 120) 2 kw/hk 99/135 92/125 85/115 77/105 70/95 63/85 Max effekt (ECE R 120) 2 kw/hk 104/140 97/130 90/120 82/110 75/100 67/90 Homologeringsvärde (ECE R 120)¹ kw Max vridmoment (ECE R 120) 2 Nm Motorvarvtal vid max effekt rpm Maxvolym för bränsletank l Maxvolym för ureatank l Oljebytesintervall tim QUADRISHIFT-powershift Växelsteg F/B 16/16 16/16 16/16 16/16 16/16 16/16 Powershiftsteg Elektriskt manövrerade gruppväxlar REVERSHIFT kopplingsfri fram/back Min hastighet vid r/min km/h 2,04 2,04 2,04 2,04 1,85 1,85 Lägsta hastighet med krypväxel km/h 0,15 0,15 0,15 0,15 0,14 0,14 Max hastighet km/h QUADRACTIV HEXASHIFT powershift-transmission Växelsteg F/B 24/24 24/24 24/24 24/24 Powershiftsteg Elektriskt manövrerade växlar REVERSHIFT kopplingsfri fram/back Min hastighet vid r/min km/h 1,75 1,75 1,75 1,75 Lägsta hastighet med krypväxel km/h 0,13 0,13 0,13 0,13 Max hastighet km/h HEXACTIV Bakaxel Elektrohydrauliskt aktiverade differentialspärrar Differentialspärrsautomatik Max. bakdäck (diameter) m 1,75 1,75 1,75 1,75 1,70 1,65 Oljebytesintervall tim Kraftuttag Flerlamellkoppling i oljebad Extern manövrering med inkoppling och nödstopp 540/540E 540/ /540E/ /540E/1000 och drivhjulsberoende Utbytbar kraftuttagstapp Kraftuttagstapp 1⅜", 6 splines Kraftuttagstapp 1⅜", 6 och 21 splines Kraftuttagstapp 1⅜", 6 och 8 splines Kraftuttagsautomatik ARION Hydraulik Öppen hydraulkrets 60 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal mekaniskt manövrerade hydraulventiler med uttag bak (min/max) FLEXPILOT joystick Flödesreglering för en hydraulventil Öppen hydraulkrets 100 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal mekaniskt manövrerade hydraulventiler med uttag bak (min/max) ELECTROPILOT joystick Flödesreglering för en hydraulventil Lastkännande hydraulsystem 110 l/min Flöde vid nominellt varvtal l/min Max arbetstryck bar Antal elektroniskt manövrerade hydraulventiler med uttag bak (min/max) ELECTROPILOT joystick Flödesreglering för alla hydraulventiler Trepunktslyft bak Dragstänger och toppstång med kula kat. 2 Dragstänger och toppstång med fånghakar kat. 3 Max lyftkraft i fånghakarna kg Genomgående lyftkraft 610 mm bakom kopplingspunkterna kg Lastdämpning Extern manövrering ISOBUS-uttag 25 ampere eluttag Frontlyft Max lyftkraft i fånghakarna kg Frontkraftuttag 1000 r/min Lastdämpning för frontlyft Utvändig manövrering Främre hydrauluttag Eluttag bak Förarhytt Hytt med standard tak Hytt med lågt tak PANORAMIC hytt Standardutrustning CIS -utrustning CIS+ -utrustning Luftkonditionering ACC Klimatautomatik Passagerarsäte med integrerad kylbox Justerbar rattstång 4-hjulsdrift Framaxel fast PROACTIV fjädrande framaxel Automatisk fyrhjulsdrift Optimal vändradie m 4,90 4, ,25 4,25 Fasta framskärmar Pivoterande framskärmar 1 Effektangivelser relevanta för godkännande. 2 Motsvarar ISO TR CLAAS strävar hela tiden efter att anpassa alla produkter för att allt bättre möta de praktiska kraven. Vi förbehåller oss därför rätten att när som helst ändra tekniska specifikationer. Information och illustrationer skall uppfattas som ungefärliga och kan innehålla utrustningsvarianter som inte ingår som standard. Denna broschyr har tryckts för global användning. När det gäller teknisk utrustning hänvisas till prislistan hos närmaste CLAAS-representant. På vissa bilder har delar av skyddsutrustningen tagits bort. Detta har gjorts enbart för att bättre kunna tydliggöra funktionen, och detta får inte ske på eget bevåg för att undvika risken för eventuella skador. I den mån demontering får ske hänvisas till respektive anvisningar i användarhandboken. Alla tekniska uppgifter beträffande motorer avser i princip den europeiska riktlinjen om avgasreglering: emissionsklass. Vi nämner endast Tier-normen i detta dokument som information och för bättre förståelse. Registrering för regioner där avgasregleringen regleras av Tier-normen kan inte garanteras genom detta omnämnande. 462 Standard Tillval Tillgängligt Ej tillgängligt Standard Tillval Tillgängligt Ej tillgängligt

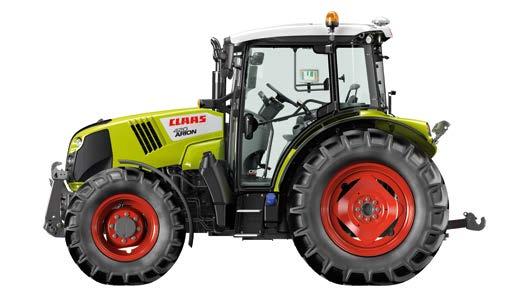

33 ARION Mått och vikt Centrum bakaxel till ovankant tak på hytt med högt tak (a) mm Centrum bakaxel till ovankant tak på hytt med lågt tak (a) mm Totalhöjd (b) hytt med högt tak mm Totalhöjd (b) hytt med lågt tak mm ¹ 2496¹ Hjulbas (c) mm Totallängd (utan frontvikter, utan frontlyft) (d) mm Markfrigång framaxel (e) mm Markfrigång bakaxel (utan dragbom) (f) mm Vikt kg Max tillåten totalvikt kg Ta en titt på videon om det goda arbetet. tractor.claas.com 1 Totalhöjd med 30"-däck e f a b Skörda säkrare och bättre. c d claas.se 6 HRC / KK ME 0618
