1 TBS Katalog 2011 Transient-/åskskydd-/ samt potentialutjämningssystem

2 Välkommen till kundservice Servicetelefon: Faxnr för förfrågningar: Faxnr för order: E-post för order: E-post: Internet: Använd direktlinjen till OBO:s kundservice! På vår telefon besvarar vi dagligen alla dina frågor om OBO:s kompletta program för elinstallation. OBO ger dig hela programmet: Kompetent kontaktperson i din region All information om OBO:s produktutbud Expertråd om speciella användningsteman Snabb och direkt åtkomst till all teknisk information om OBO:s produkter vi vill vara bäst även när det gäller kundservice! 2 OBO TBS

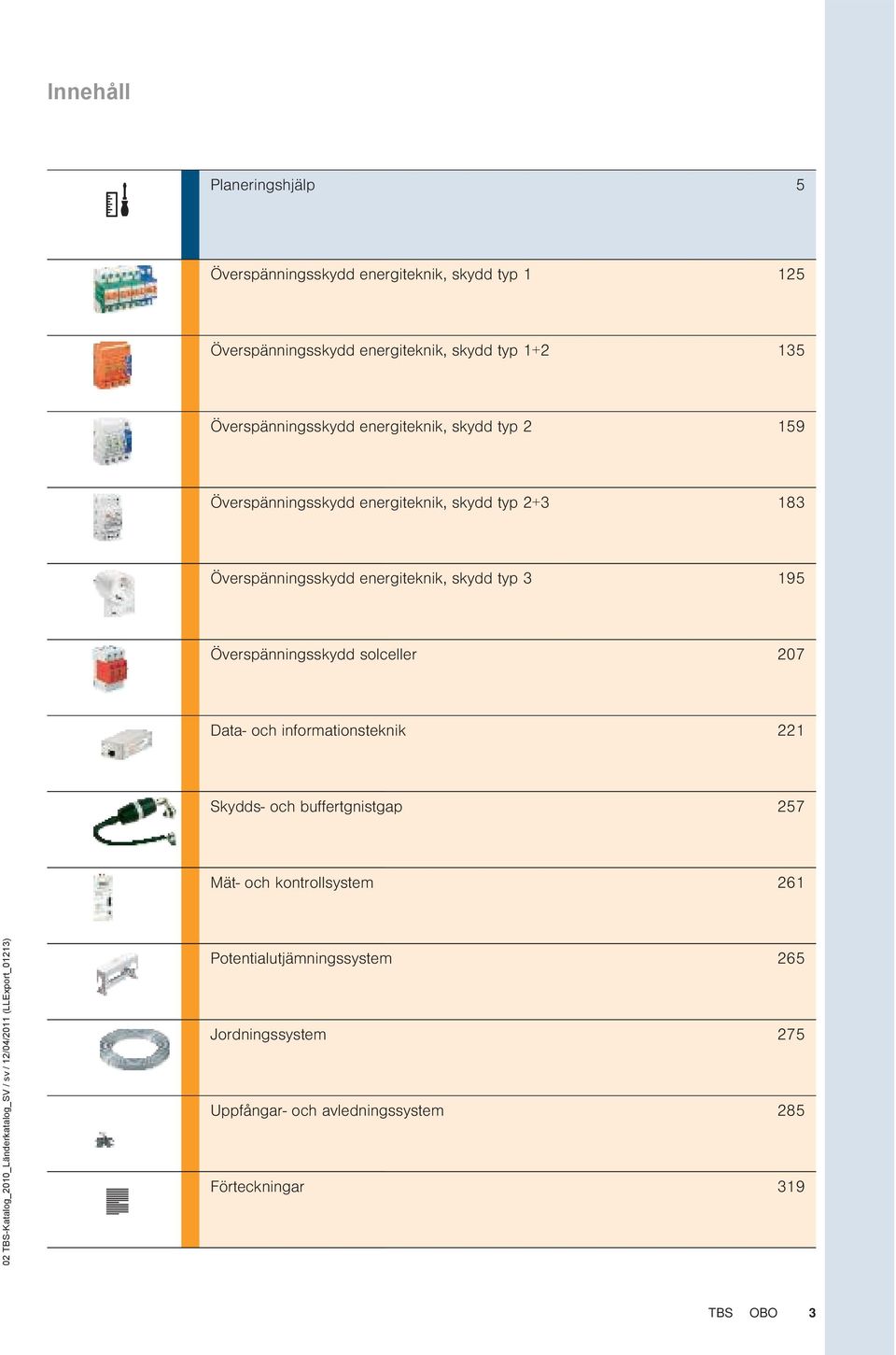

3 Innehåll Planeringshjälp 5 Överspänningsskydd energiteknik, skydd typ Överspänningsskydd energiteknik, skydd typ Överspänningsskydd energiteknik, skydd typ Överspänningsskydd energiteknik, skydd typ Överspänningsskydd energiteknik, skydd typ Överspänningsskydd solceller 207 Data- och informationsteknik 221 Skydds- och buffertgnistgap 257 Mät- och kontrollsystem 261 Potentialutjämningssystem 265 Jordningssystem 275 Uppfångar- och avledningssystem 285 Förteckningar 319 TBS OBO 3

4 Planeringshjälp allmänt OBO TBS-seminarier: Kunskap direkt från tillverkaren Genom ett omfattande utbildningsoch seminarieprogram för överspännings- och åskskyddssystem stöder OBO kunderna med direkt fackkunskap. Förutom de teoretiska underlagen handlar det också om att omsätta kunskapen i praktiken. Konkreta användningsoch beräkningsexempel avrundar den omfattande kunskapsförmedlingen. Texter för utskrift, produktinfo och informationsblad Vi gör livet lättare för dig med ett omfattande utbud av fackmässigt utformat material som hjälper dig redan på ett tidigt stadium i arbetet vid t.ex. planering och kostnadsberäkning av ett projekt. Dit hör: Texter för utskrift Produktinfo Informationsblad Datablad Den här dokumentationen uppdateras kontinuerligt av oss och är tillgänglig kostnadsfritt på när som helst. Texter för utskrift finns på Fler än info-poster från områdena KTS, BSS, TBS, LFS, EGS och UFS kan hämtas kostnadsfritt via Tack vare regelbundna uppdateringar och kompletteringar har du alltid en god överblick över OBO-produkterna. Alla de vanligaste filformaten är tillgängliga (PDF, DOC, GAEB, HTML, TEXT, XML, ÖNORM). 4 OBO TBS

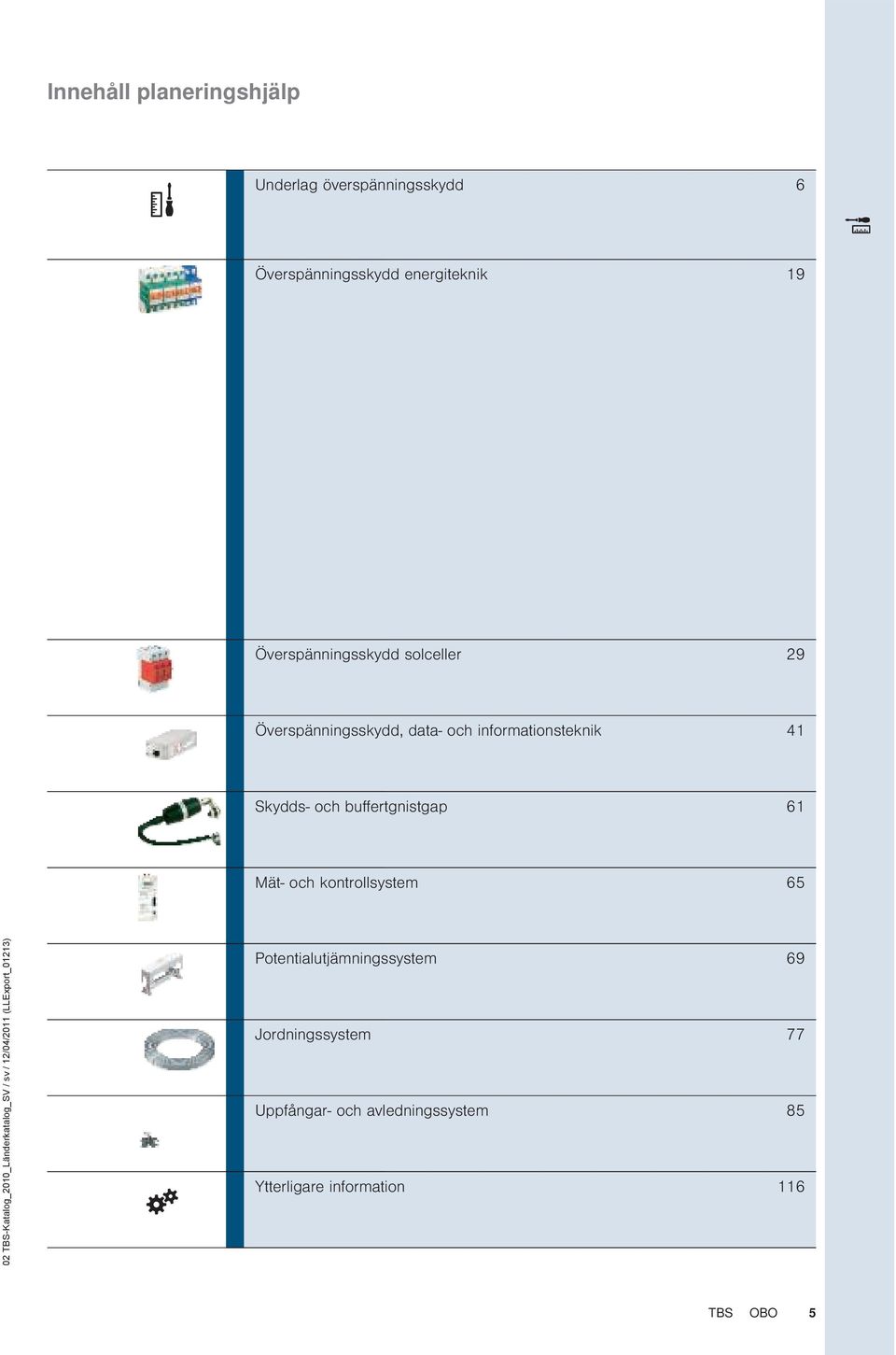

5 Innehåll planeringshjälp Underlag överspänningsskydd 6 Överspänningsskydd energiteknik 19 Överspänningsskydd solceller 29 Överspänningsskydd, data- och informationsteknik 41 Skydds- och buffertgnistgap 61 Mät- och kontrollsystem 65 Potentialutjämningssystem 69 Jordningssystem 77 Uppfångar- och avledningssystem 85 Ytterligare information 116 TBS OBO 5

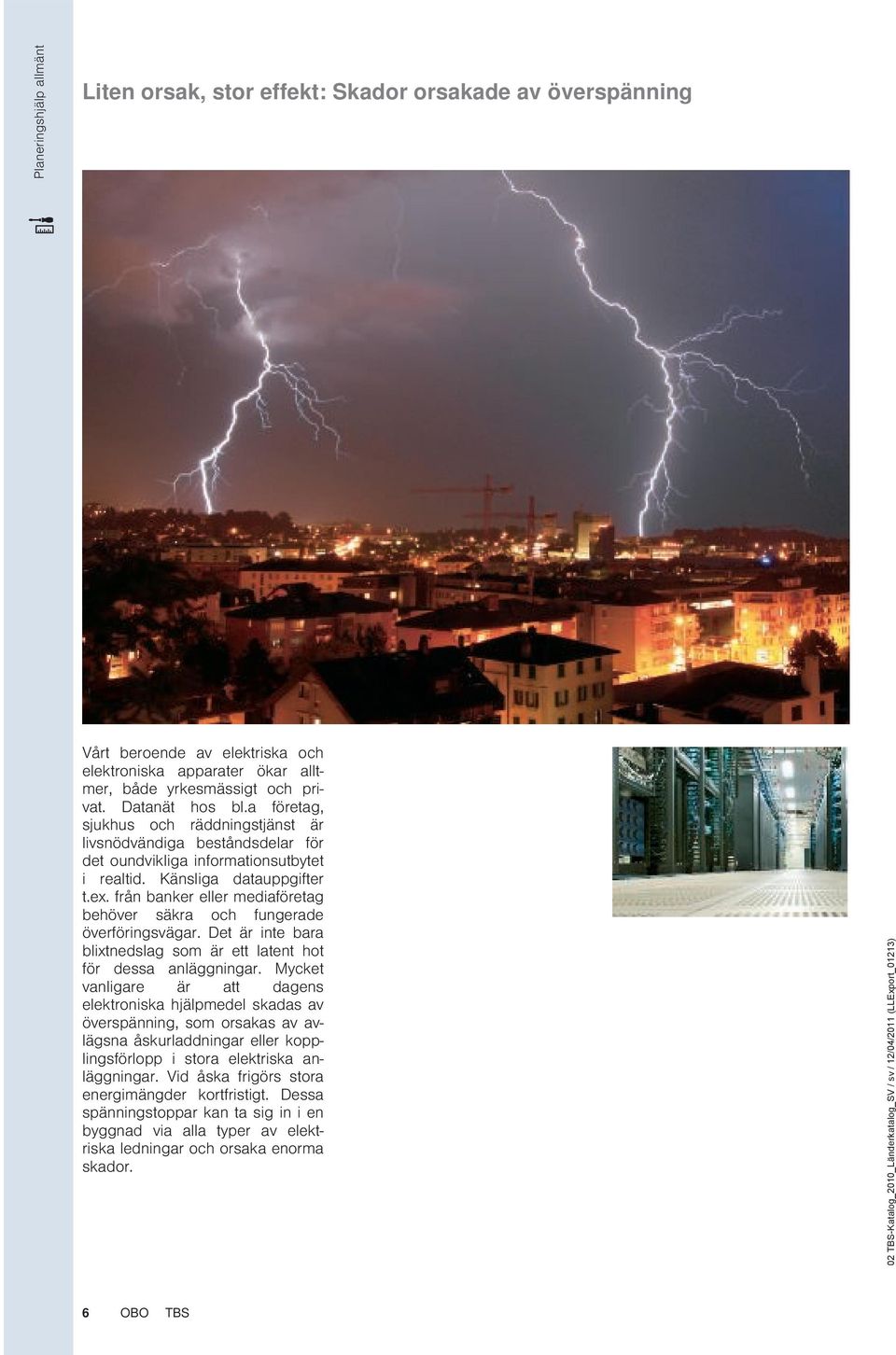

6 Planeringshjälp allmänt Liten orsak, stor effekt: Skador orsakade av överspänning Vårt beroende av elektriska och elektroniska apparater ökar alltmer, både yrkesmässigt och privat. Datanät hos bl.a företag, sjukhus och räddningstjänst är livsnödvändiga beståndsdelar för det oundvikliga informationsutbytet i realtid. Känsliga datauppgifter t.ex. från banker eller mediaföretag behöver säkra och fungerade överföringsvägar. Det är inte bara blixtnedslag som är ett latent hot för dessa anläggningar. Mycket vanligare är att dagens elektroniska hjälpmedel skadas av överspänning, som orsakas av avlägsna åskurladdningar eller kopplingsförlopp i stora elektriska anläggningar. Vid åska frigörs stora energimängder kortfristigt. Dessa spänningstoppar kan ta sig in i en byggnad via alla typer av elektriska ledningar och orsaka enorma skador. 6 OBO TBS

7 Planeringshjälp allmänt Vilka följder för vår vardag har skador orsakade av överspänning? I första hand skador på elektriska/elektroniska enheter. På det privata området gäller det särskilt: TV/video Telefonsystem Datorer, musikanläggningar,etc,etc Köksutrustning Övervakningssystem Brandvarnare Bortfallet av dessa enheter är med största säkerhet mycket kostsamt. Vad händer vid bortfallstid/följdskador på: Datorer (dataförlust), Värme-/varmvattenanläggning Hissar, garageportar och jalusier, Aktivering resp. skador på brand-/inbrottslarm (kostnader för fellarm)? För kontorsbyggnader är kanske detta en "livsviktig" fråga: Kan företaget fortsätta driften utan huvuddator eller server problemfritt? Har alla viktiga data sparats i rätt tid? Växande kostnader för skador Försäkringsbolagens aktuella statistik och uppskattningar visar: Mängden skador orsakade av överspänning - utan följd- och bortfallskostnader - har fått en oroande stor omfattning på grund av det ökade beroendet av elektroniska "hjälpredor". Det är därför inte konstigt att försäkringsbolag allt oftare kontrollerar skadefall och föreskriver skydd mot överspänning. Information om skyddsåtgärder finns t.ex. i direktivet VdS TBS OBO 7

8 Planeringshjälp allmänt Så här uppstår blixturladdningar Uppkomst av blixturladdningar: 1 = ca m, ca -30 C, 2 = ca m, ca -70 C Urladdningstyper 90 % av alla blixtnedslag mellan ett moln och jorden är negativa moln-jord-blixtar. Blixten börjar i ett negativt laddningsområde i molnet och sprider sig till den positivt laddade marken. Övriga urladdningar delas in i: negativa jord-moln-blixtar positiva moln-jord-blixtar positiva jord-moln-blixtar. De absolut flesta urladdningarna äger dock rum inuti ett moln resp. mellan de olika molnen. Så här uppstår blixturladdningar När varma, fuktiga luftmassor stiger uppåt kondenseras luftfuktigheten, och på högre höjd bildas sedan iskristaller. Ovädersfronter kan uppstå när molnen expanderar på höjder upp till m. Den starka uppvinden på upp till 100 km/h leder till att de lätta iskristallerna hamnar i det övre och hagelkornen i det undre området. På grund av stötar och friktion uppstår laddningsseparationer. 8 OBO TBS

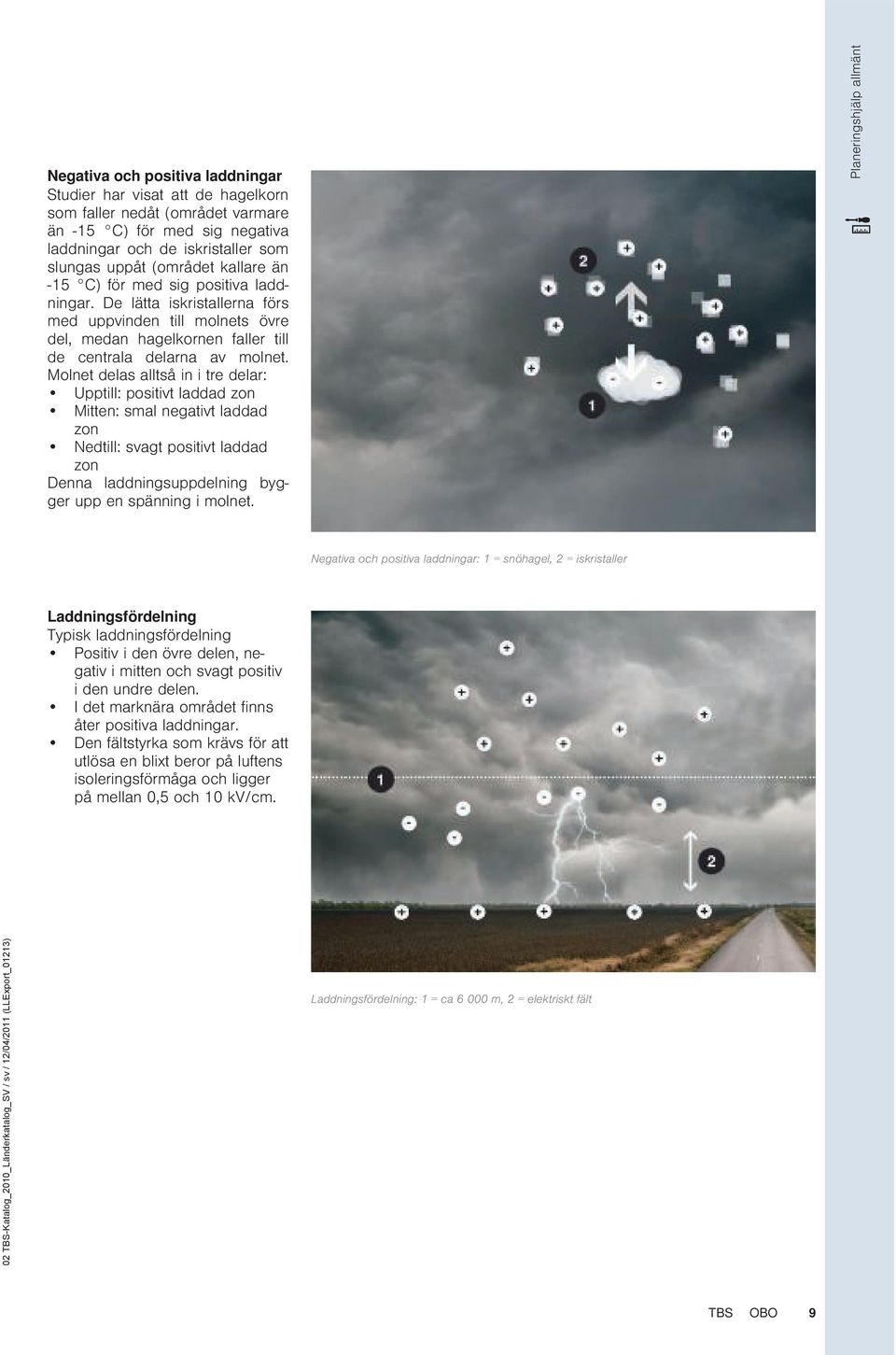

9 Negativa och positiva laddningar Studier har visat att de hagelkorn som faller nedåt (området varmare än -15 C) för med sig negativa laddningar och de iskristaller som slungas uppåt (området kallare än -15 C) för med sig positiva laddningar. De lätta iskristallerna förs med uppvinden till molnets övre del, medan hagelkornen faller till de centrala delarna av molnet. Molnet delas alltså in i tre delar: Upptill: positivt laddad zon Mitten: smal negativt laddad zon Nedtill: svagt positivt laddad zon Denna laddningsuppdelning bygger upp en spänning i molnet. Planeringshjälp allmänt Negativa och positiva laddningar: 1 = snöhagel, 2 = iskristaller Laddningsfördelning Typisk laddningsfördelning Positiv i den övre delen, negativ i mitten och svagt positiv i den undre delen. I det marknära området finns åter positiva laddningar. Den fältstyrka som krävs för att utlösa en blixt beror på luftens isoleringsförmåga och ligger på mellan 0,5 och 10 kv/cm. Laddningsfördelning: 1 = ca m, 2 = elektriskt fält TBS OBO 9

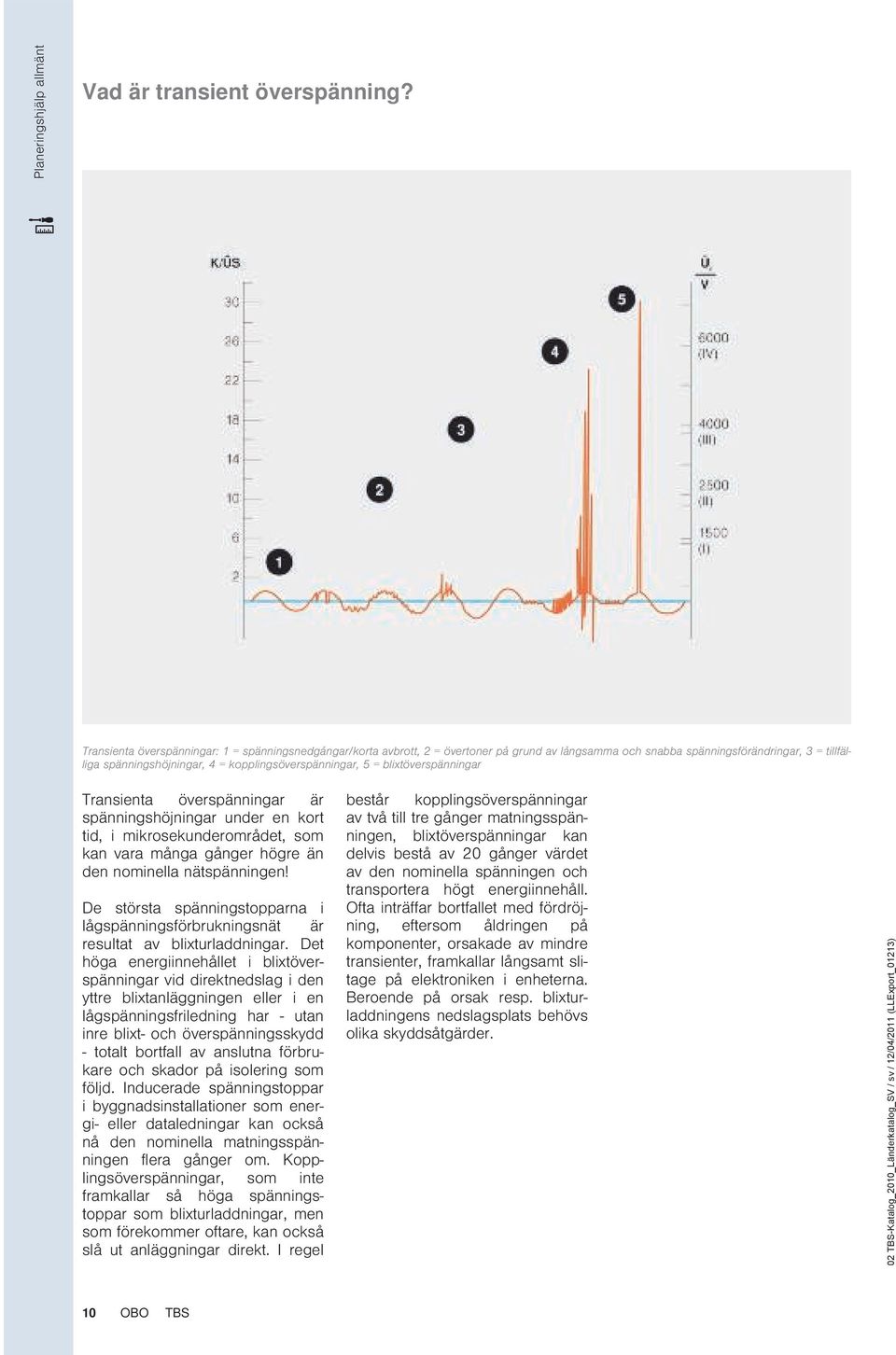

10 Planeringshjälp allmänt Vad är transient överspänning? Transienta överspänningar: 1 = spänningsnedgångar/korta avbrott, 2 = övertoner på grund av långsamma och snabba spänningsförändringar, 3 = tillfälliga spänningshöjningar, 4 = kopplingsöverspänningar, 5 = blixtöverspänningar Transienta överspänningar är spänningshöjningar under en kort tid, i mikrosekunderområdet, som kan vara många gånger högre än den nominella nätspänningen! De största spänningstopparna i lågspänningsförbrukningsnät är resultat av blixturladdningar. Det höga energiinnehållet i blixtöverspänningar vid direktnedslag i den yttre blixtanläggningen eller i en lågspänningsfriledning har - utan inre blixt- och överspänningsskydd - totalt bortfall av anslutna förbrukare och skador på isolering som följd. Inducerade spänningstoppar i byggnadsinstallationer som energi- eller dataledningar kan också nå den nominella matningsspänningen flera gånger om. Kopplingsöverspänningar, som inte framkallar så höga spänningstoppar som blixturladdningar, men som förekommer oftare, kan också slå ut anläggningar direkt. I regel består kopplingsöverspänningar av två till tre gånger matningsspänningen, blixtöverspänningar kan delvis bestå av 20 gånger värdet av den nominella spänningen och transportera högt energiinnehåll. Ofta inträffar bortfallet med fördröjning, eftersom åldringen på komponenter, orsakade av mindre transienter, framkallar långsamt slitage på elektroniken i enheterna. Beroende på orsak resp. blixturladdningens nedslagsplats behövs olika skyddsåtgärder. 10 OBO TBS

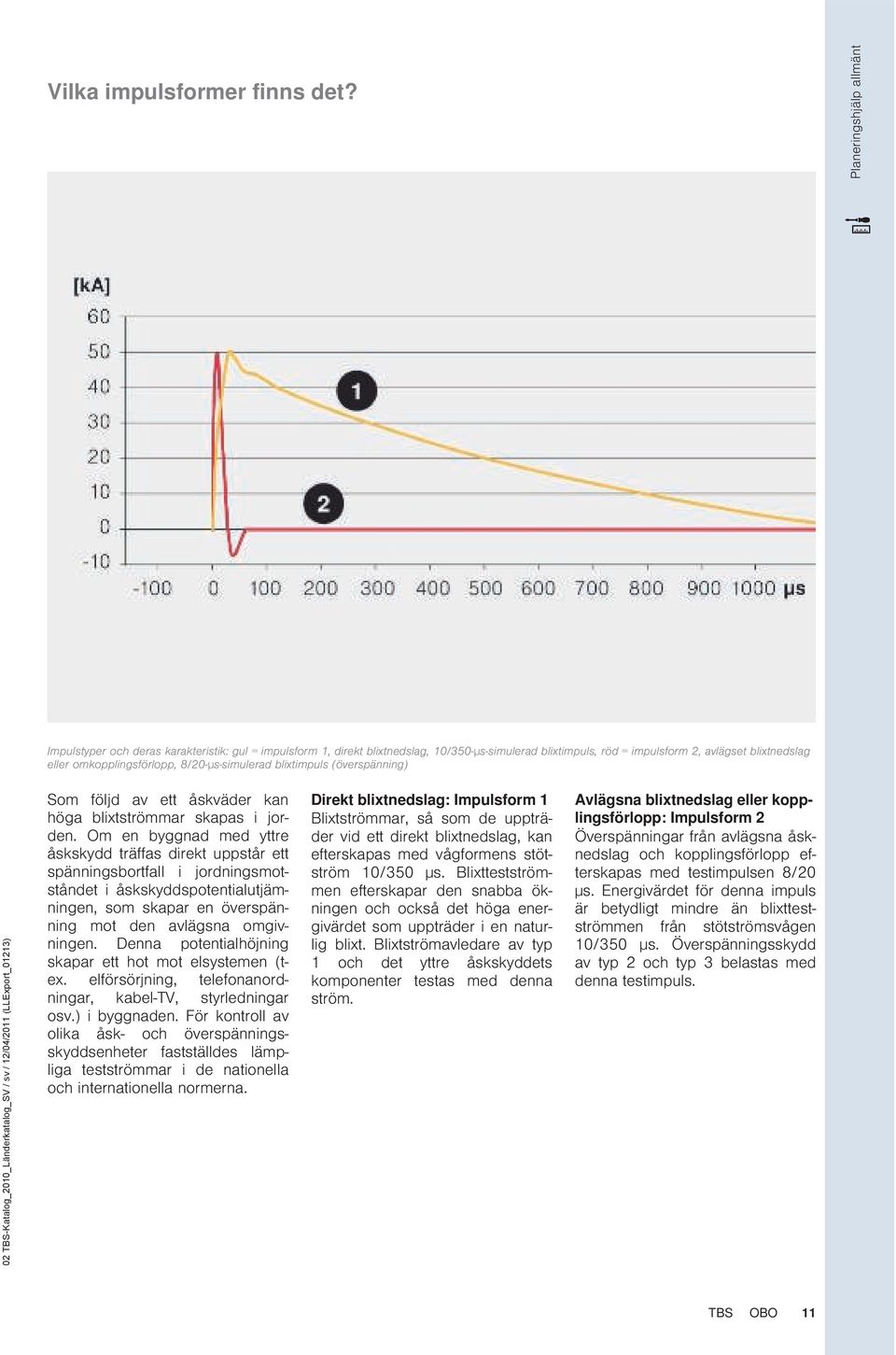

11 Vilka impulsformer finns det? Planeringshjälp allmänt Impulstyper och deras karakteristik: gul = impulsform 1, direkt blixtnedslag, 10/350-µs-simulerad blixtimpuls, röd = impulsform 2, avlägset blixtnedslag eller omkopplingsförlopp, 8/20-µs-simulerad blixtimpuls (överspänning) Som följd av ett åskväder kan höga blixtströmmar skapas i jorden. Om en byggnad med yttre åskskydd träffas direkt uppstår ett spänningsbortfall i jordningsmotståndet i åskskyddspotentialutjämningen, som skapar en överspänning mot den avlägsna omgivningen. Denna potentialhöjning skapar ett hot mot elsystemen (tex. elförsörjning, telefonanordningar, kabel-tv, styrledningar osv.) i byggnaden. För kontroll av olika åsk- och överspänningsskyddsenheter fastställdes lämpliga testströmmar i de nationella och internationella normerna. Direkt blixtnedslag: Impulsform 1 Blixtströmmar, så som de uppträder vid ett direkt blixtnedslag, kan efterskapas med vågformens stötström 10/350 µs. Blixttestströmmen efterskapar den snabba ökningen och också det höga energivärdet som uppträder i en naturlig blixt. Blixtströmavledare av typ 1 och det yttre åskskyddets komponenter testas med denna ström. Avlägsna blixtnedslag eller kopplingsförlopp: Impulsform 2 Överspänningar från avlägsna åsknedslag och kopplingsförlopp efterskapas med testimpulsen 8/20 µs. Energivärdet för denna impuls är betydligt mindre än blixttestströmmen från stötströmsvågen 10/350 µs. Överspänningsskydd av typ 2 och typ 3 belastas med denna testimpuls. TBS OBO 11

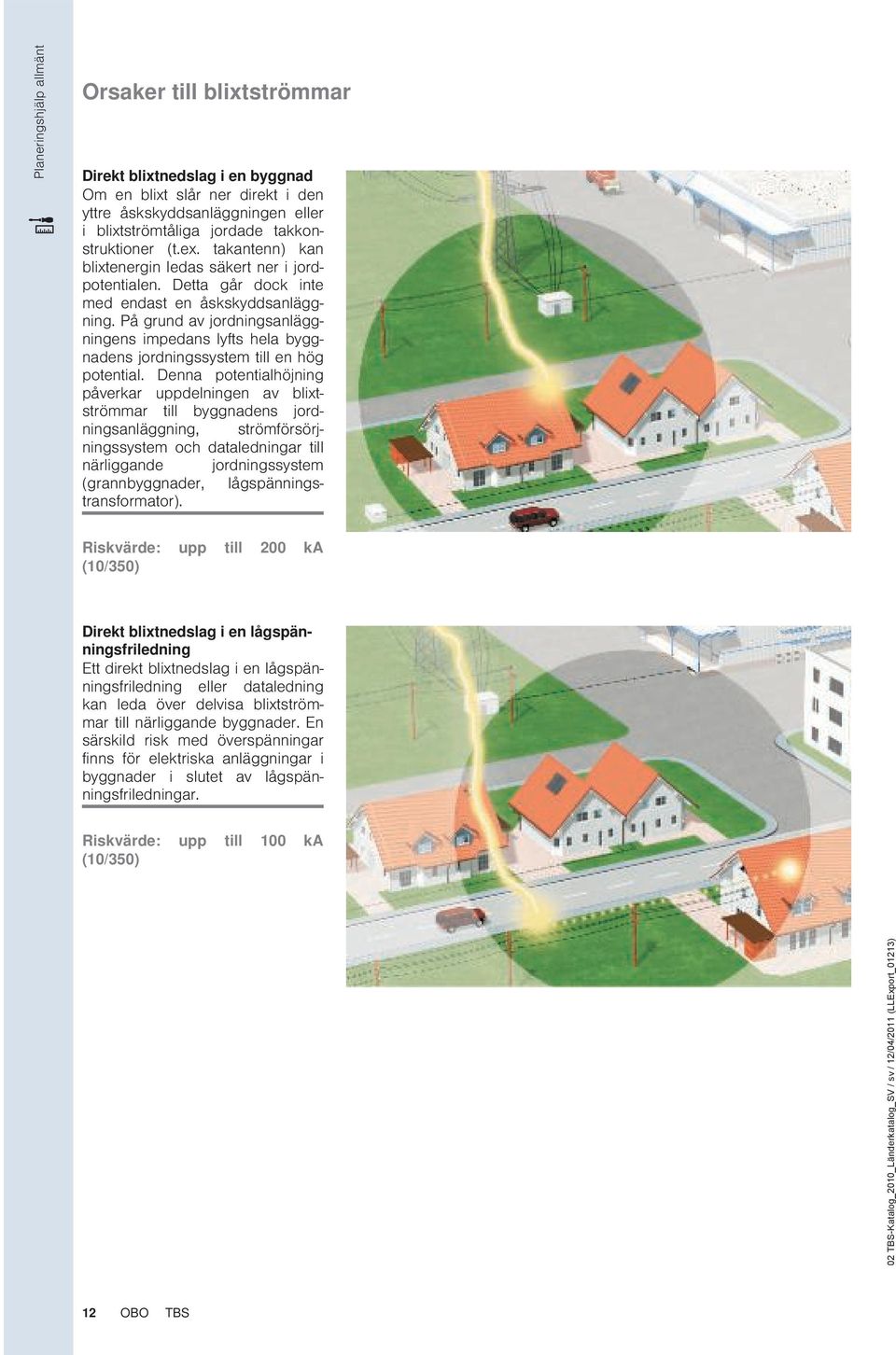

12 Planeringshjälp allmänt Orsaker till blixtströmmar Direkt blixtnedslag i en byggnad Om en blixt slår ner direkt i den yttre åskskyddsanläggningen eller i blixtströmtåliga jordade takkonstruktioner (t.ex. takantenn) kan blixtenergin ledas säkert ner i jordpotentialen. Detta går dock inte med endast en åskskyddsanläggning. På grund av jordningsanläggningens impedans lyfts hela byggnadens jordningssystem till en hög potential. Denna potentialhöjning påverkar uppdelningen av blixtströmmar till byggnadens jordningsanläggning, strömförsörjningssystem och dataledningar till närliggande jordningssystem (grannbyggnader, lågspänningstransformator). Riskvärde: upp till 200 ka (10/350) Direkt blixtnedslag i en lågspänningsfriledning Ett direkt blixtnedslag i en lågspänningsfriledning eller dataledning kan leda över delvisa blixtströmmar till närliggande byggnader. En särskild risk med överspänningar finns för elektriska anläggningar i byggnader i slutet av lågspänningsfriledningar. Riskvärde: upp till 100 ka (10/350) 12 OBO TBS

13 Orsaker till överspänningar Kopplingsöverspänningar i lågspänningssystem Kopplingsöverspänningar uppstår vid in- och urkopplingsprocedurer, vid koppling av induktiva och kapacitiva belastningar och genom avbrott i kortslutningsström. Särskilt avstängning av produktionsanläggningar, belysningssystem eller transformatorer kan skada närliggande elektriska enheter. Planeringshjälp allmänt Riskvärde: flera ka (8/20) Inkoppling av överspänningar genom nära eller avlägsna blixtnedslag När åskskydd och överspänningsskydd redan är installerade: Vid ett nära blixtnedslag skapas höga magnetfält som inducerar höga spänningstoppar i ledningssystem. Inom en radie upp till 2 km runt blixtnedslaget kan skador uppstå genom induktiv och galvanisk koppling. Riskvärde: flera ka (8/20) TBS OBO 13

14 Planeringshjälp allmänt Reducera överspänning gradvis med åskskyddszoner Åskskyddszoner LPZ 0 A LPZ 0 B LPZ 1 LPZ 2 LPZ 3 Åskskyddszoner - koncept Konceptet för åskskyddszoner, som beskrivs i den internationella normen SS EN har visat sig vara genomtänkt och effektivt. Grunden för konceptet är principen att reducera överspänningar gradvis till en ungefärlig nivå innan de når slutenheten och orsakar skada. För att uppnå detta delas hela energinätet i en byggnad upp i åskskyddszoner (LPZ = Lightning Protection Zone/Åskskyddszoner). Vid varje övergång från en zon till en annan installeras en överspänningsavledare för potentialutjämning som måste uppfylla de nödvändiga normkraven. Oskyddat område utanför en byggnad. Direkt blixtnedslag, ingen avskärmning mot elektromagnetiska störningsimpulser LEMP (Lightning Electromagnetic Pulse). Område skyddat av yttre åskskyddsanläggning. Ingen avskärmning mot LEMP. Område inuti en byggnad. Liten blixtenergi möjlig. Område inuti en byggnad. Liten överspänning möjlig. Område inuti byggnaden (kan även vara den metalliska kapslingen inuti en förbrukare). Inga störningsimpulser orsakade av LEMP eller överspänningar förekommer. 14 OBO TBS

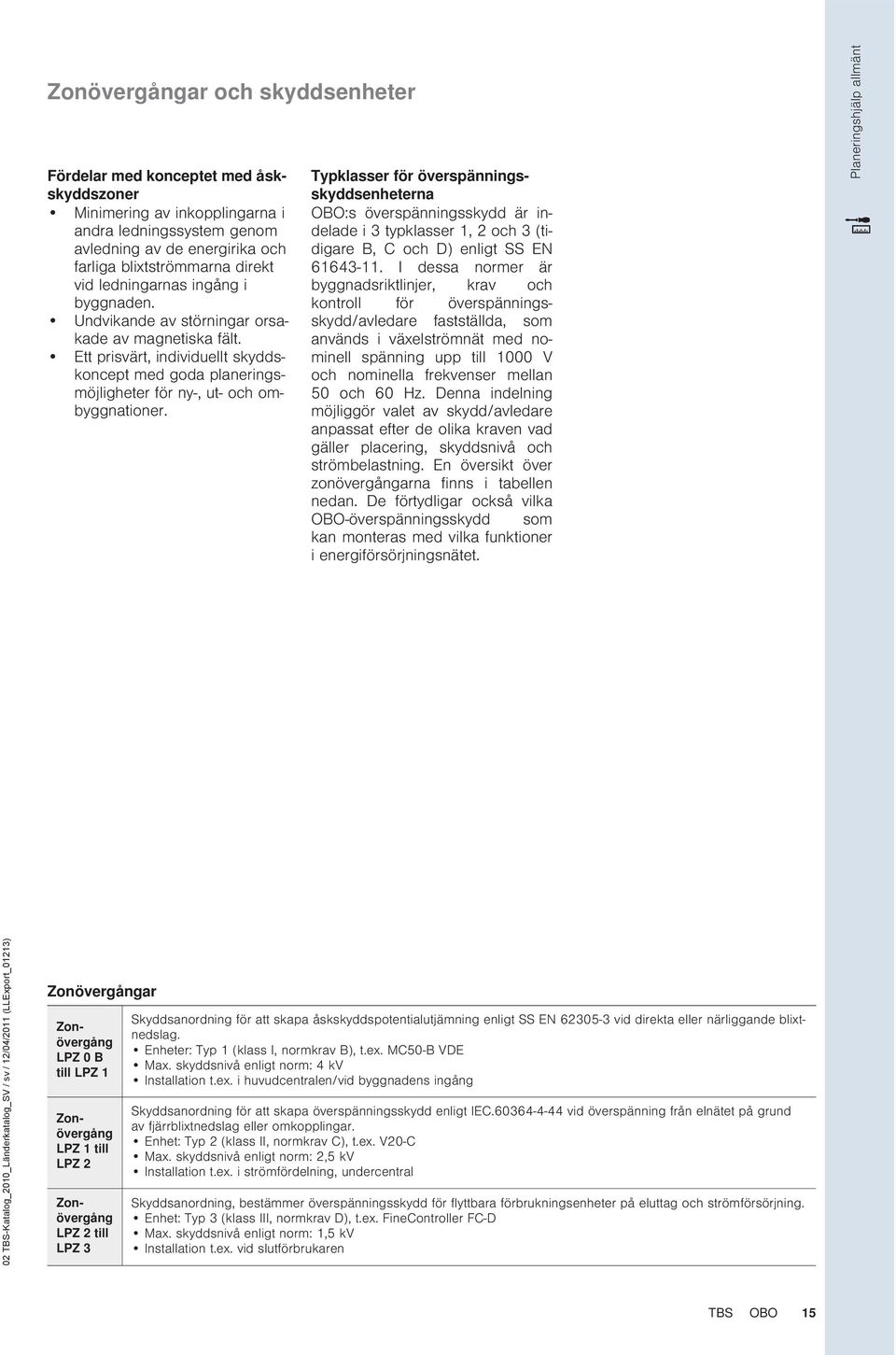

15 Zonövergångar och skyddsenheter Fördelar med konceptet med åskskyddszoner Minimering av inkopplingarna i andra ledningssystem genom avledning av de energirika och farliga blixtströmmarna direkt vid ledningarnas ingång i byggnaden. Undvikande av störningar orsakade av magnetiska fält. Ett prisvärt, individuellt skyddskoncept med goda planeringsmöjligheter för ny-, ut- och ombyggnationer. Typklasser för överspänningsskyddsenheterna OBO:s överspänningsskydd är indelade i 3 typklasser 1, 2 och 3 (tidigare B, C och D) enligt SS EN I dessa normer är byggnadsriktlinjer, krav och kontroll för överspänningsskydd/avledare fastställda, som används i växelströmnät med nominell spänning upp till 1000 V och nominella frekvenser mellan 50 och 60 Hz. Denna indelning möjliggör valet av skydd/avledare anpassat efter de olika kraven vad gäller placering, skyddsnivå och strömbelastning. En översikt över zonövergångarna finns i tabellen nedan. De förtydligar också vilka OBO-överspänningsskydd som kan monteras med vilka funktioner i energiförsörjningsnätet. Planeringshjälp allmänt Zonövergångar Zonövergång LPZ 0 B till LPZ 1 Zonövergång LPZ 1 till LPZ 2 Zonövergång LPZ 2 till LPZ 3 Skyddsanordning för att skapa åskskyddspotentialutjämning enligt SS EN vid direkta eller närliggande blixtnedslag. Enheter: Typ 1 (klass I, normkrav B), t.ex. MC50-B VDE Max. skyddsnivå enligt norm: 4 kv Installation t.ex. i huvudcentralen/vid byggnadens ingång Skyddsanordning för att skapa överspänningsskydd enligt IEC vid överspänning från elnätet på grund av fjärrblixtnedslag eller omkopplingar. Enhet: Typ 2 (klass II, normkrav C), t.ex. V20-C Max. skyddsnivå enligt norm: 2,5 kv Installation t.ex. i strömfördelning, undercentral Skyddsanordning, bestämmer överspänningsskydd för flyttbara förbrukningsenheter på eluttag och strömförsörjning. Enhet: Typ 3 (klass III, normkrav D), t.ex. FineController FC-D Max. skyddsnivå enligt norm: 1,5 kv Installation t.ex. vid slutförbrukaren TBS OBO 15

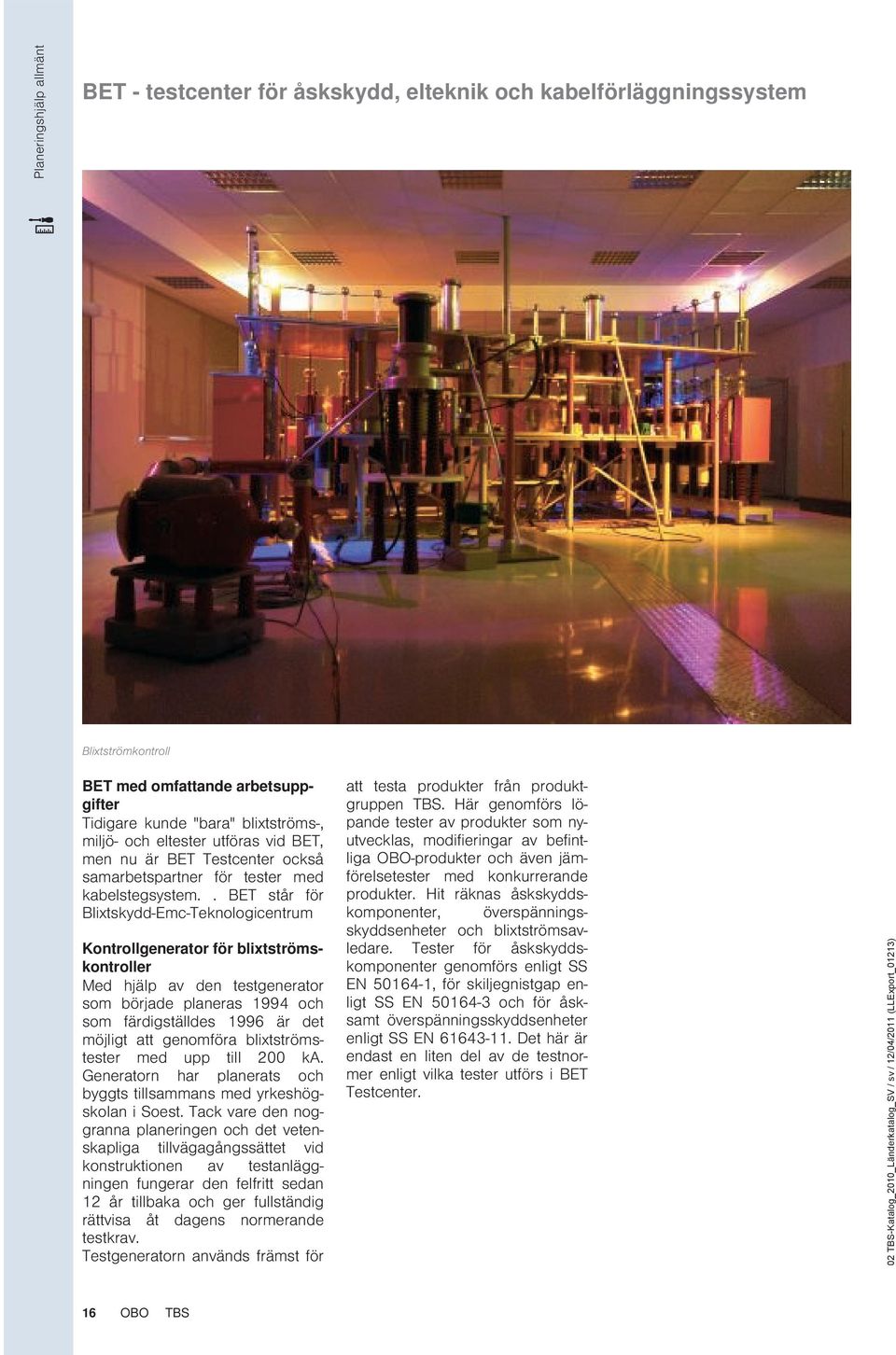

16 Planeringshjälp allmänt BET - testcenter för åskskydd, elteknik och kabelförläggningssystem Blixtströmkontroll BET med omfattande arbetsuppgifter Tidigare kunde "bara" blixtströms-, miljö- och eltester utföras vid BET, men nu är BET Testcenter också samarbetspartner för tester med kabelstegsystem.. BET står för Blixtskydd-Emc-Teknologicentrum Kontrollgenerator för blixtströmskontroller Med hjälp av den testgenerator som började planeras 1994 och som färdigställdes 1996 är det möjligt att genomföra blixtströmstester med upp till 200 ka. Generatorn har planerats och byggts tillsammans med yrkeshögskolan i Soest. Tack vare den noggranna planeringen och det vetenskapliga tillvägagångssättet vid konstruktionen av testanläggningen fungerar den felfritt sedan 12 år tillbaka och ger fullständig rättvisa åt dagens normerande testkrav. Testgeneratorn används främst för att testa produkter från produktgruppen TBS. Här genomförs löpande tester av produkter som nyutvecklas, modifieringar av befintliga OBO-produkter och även jämförelsetester med konkurrerande produkter. Hit räknas åskskyddskomponenter, överspänningsskyddsenheter och blixtströmsavledare. Tester för åskskyddskomponenter genomförs enligt SS EN , för skiljegnistgap enligt SS EN och för åsksamt överspänningsskyddsenheter enligt SS EN Det här är endast en liten del av de testnormer enligt vilka tester utförs i BET Testcenter. 16 OBO TBS

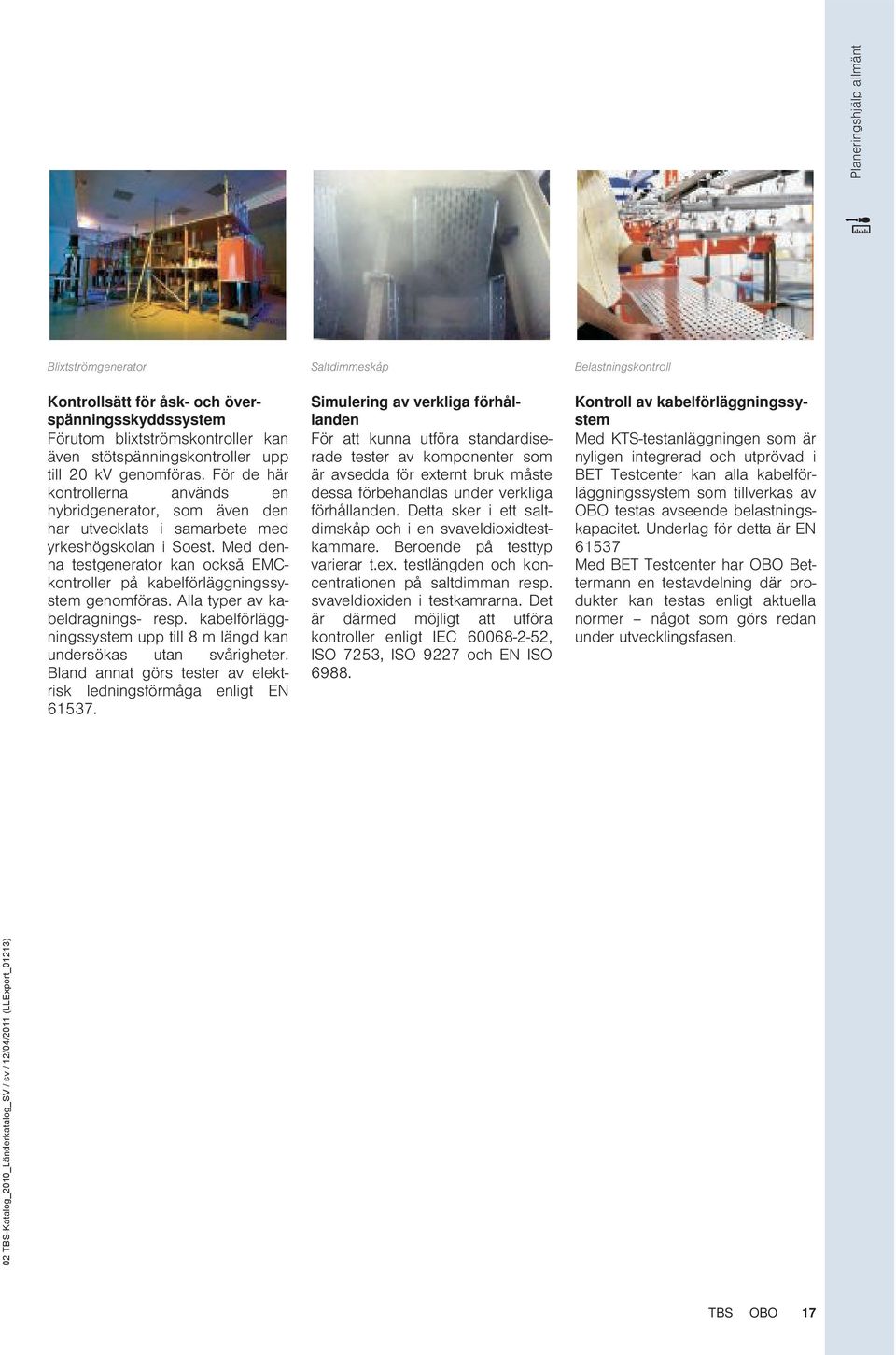

17 Planeringshjälp allmänt Blixtströmgenerator Saltdimmeskåp Belastningskontroll Kontrollsätt för åsk- och överspänningsskyddssystem Förutom blixtströmskontroller kan även stötspänningskontroller upp till 20 kv genomföras. För de här kontrollerna används en hybridgenerator, som även den har utvecklats i samarbete med yrkeshögskolan i Soest. Med denna testgenerator kan också EMCkontroller på kabelförläggningssystem genomföras. Alla typer av kabeldragnings- resp. kabelförläggningssystem upp till 8 m längd kan undersökas utan svårigheter. Bland annat görs tester av elektrisk ledningsförmåga enligt EN Simulering av verkliga förhållanden För att kunna utföra standardiserade tester av komponenter som är avsedda för externt bruk måste dessa förbehandlas under verkliga förhållanden. Detta sker i ett saltdimskåp och i en svaveldioxidtestkammare. Beroende på testtyp varierar t.ex. testlängden och koncentrationen på saltdimman resp. svaveldioxiden i testkamrarna. Det är därmed möjligt att utföra kontroller enligt IEC , ISO 7253, ISO 9227 och EN ISO Kontroll av kabelförläggningssystem Med KTS-testanläggningen som är nyligen integrerad och utprövad i BET Testcenter kan alla kabelförläggningssystem som tillverkas av OBO testas avseende belastningskapacitet. Underlag för detta är EN Med BET Testcenter har OBO Bettermann en testavdelning där produkter kan testas enligt aktuella normer något som görs redan under utvecklingsfasen. TBS OBO 17

18 68 OBO TBS

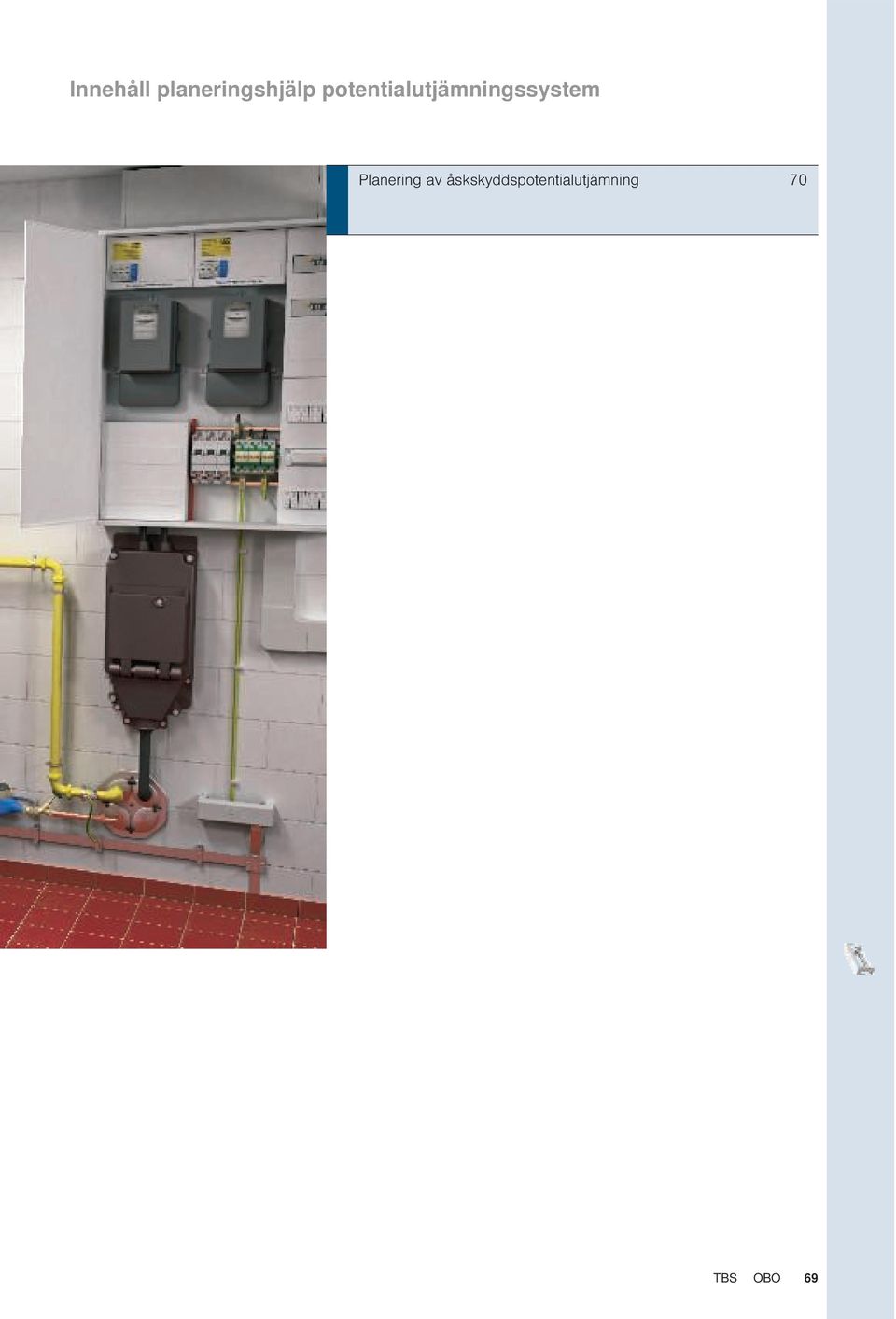

19 Innehåll planeringshjälp potentialutjämningssystem Planering av åskskyddspotentialutjämning 70 TBS OBO 69

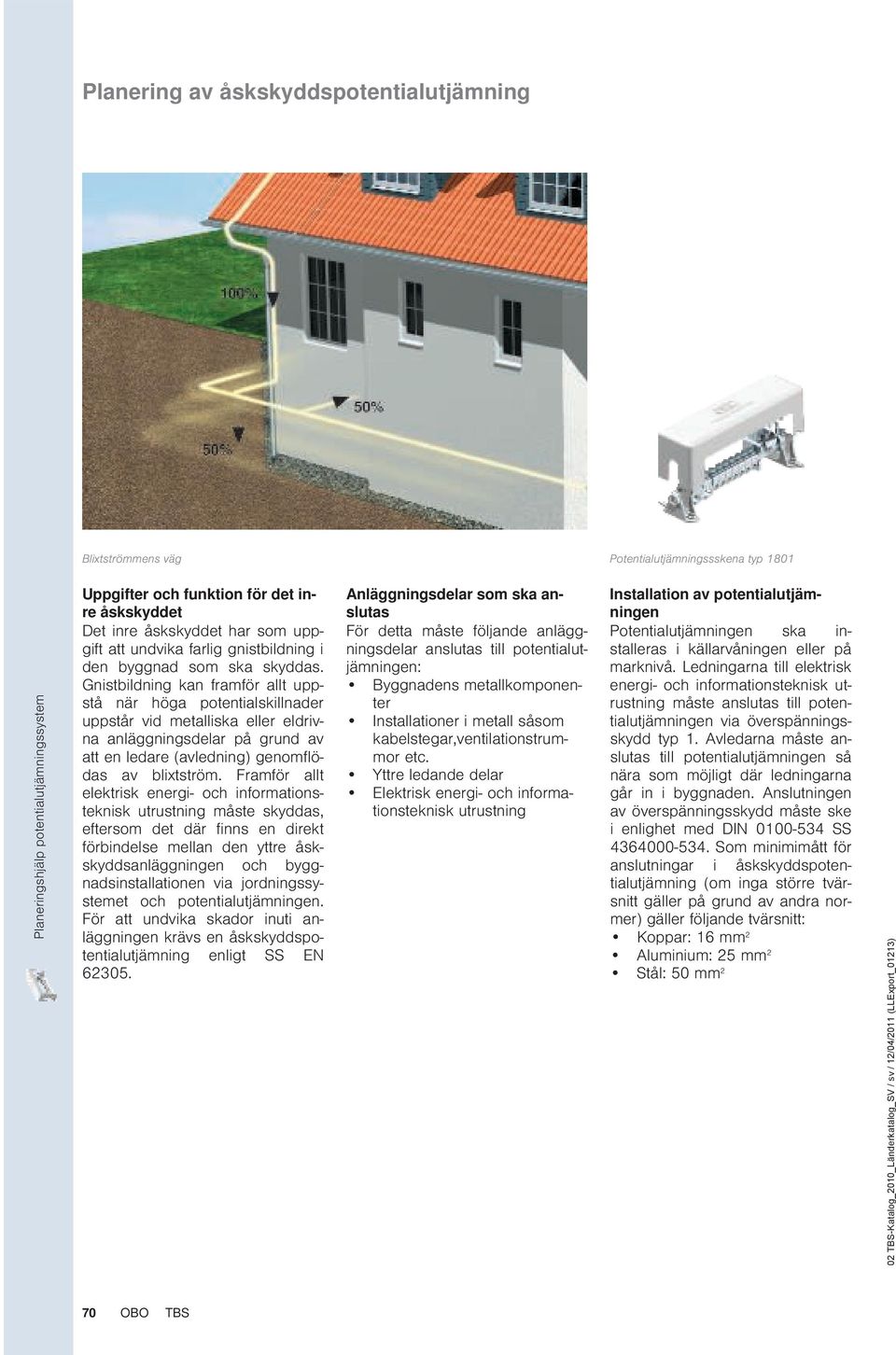

20 Planering av åskskyddspotentialutjämning Blixtströmmens väg Potentialutjämningssskena typ 1801 Planeringshjälp potentialutjämningssystem Uppgifter och funktion för det inre åskskyddet Det inre åskskyddet har som uppgift att undvika farlig gnistbildning i den byggnad som ska skyddas. Gnistbildning kan framför allt uppstå när höga potentialskillnader uppstår vid metalliska eller eldrivna anläggningsdelar på grund av att en ledare (avledning) genomflödas av blixtström. Framför allt elektrisk energi- och informationsteknisk utrustning måste skyddas, eftersom det där finns en direkt förbindelse mellan den yttre åskskyddsanläggningen och byggnadsinstallationen via jordningssystemet och potentialutjämningen. För att undvika skador inuti anläggningen krävs en åskskyddspotentialutjämning enligt SS EN Anläggningsdelar som ska anslutas För detta måste följande anläggningsdelar anslutas till potentialutjämningen: Byggnadens metallkomponenter Installationer i metall såsom kabelstegar,ventilationstrummor etc. Yttre ledande delar Elektrisk energi- och informationsteknisk utrustning Installation av potentialutjämningen Potentialutjämningen ska installeras i källarvåningen eller på marknivå. Ledningarna till elektrisk energi- och informationsteknisk utrustning måste anslutas till potentialutjämningen via överspänningsskydd typ 1. Avledarna måste anslutas till potentialutjämningen så nära som möjligt där ledningarna går in i byggnaden. Anslutningen av överspänningsskydd måste ske i enlighet med DIN SS Som minimimått för anslutningar i åskskyddspotentialutjämning (om inga större tvärsnitt gäller på grund av andra normer) gäller följande tvärsnitt: Koppar: 16 mm 2 Aluminium: 25 mm 2 Stål: 50 mm 2 70 OBO TBS

21 Planering av åskskyddspotentialutjämning TT-system och TN-S-system Installationsexempel: 1=överspänningsskydd, 1a = NPE-gnistgap, 2 = potentialutjämningsledare, 3 = huvudpotentialutjämningsskena, 4 = jordförbindelse, F1 = huvudsäkringar TN-C-system Planeringshjälp potentialutjämningssystem Installationsexempel: 1=överspänningsskydd, 2 = potentialutjämningsledare, 3 = huvudpotentialutjämningsskena, 4 = jordförbindelse, F1 = huvudsäkringar TBS OBO 71

22 Skyddsutjämning G 2 2 Planeringshjälp potentialutjämningssystem 1 2 A B B C C DD F F II H H E E A Skyddsledare eller PEN-ledare i huvudled ningar B Huvudjordningsskena C Jordtagsledare om sådan finns D Rörledningar av metall som förs in i byggna den E Främmande ledande delar som är en del av byggnaden och som är åtkomliga under nor mala förhållande F Centralvärmeanläggningar G Luftkonditioneringssystem H Armeringsjärn i betong I Metallmantlar på kablar för kraft, tele och data Skyddsutjämning/Potentialutjämning bygger på att man ska ansluta alla olika jordpotentialer till ett för byggnaden gemensamt jordplan. Enligt ELSÄK-FS 2008: 12 Kap 1 En starkströmsanläggning ska vara utförd enligt god elsäkerhetsteknisk praxis bedömningar som ligger till grund dokumenteras. på farlig beröringsspänning på max 50V under 0,4s om det uppstår ett fel, t ex Pen-ledarbrott eller ett isolationsfel. Om svensk standard tillämpas som komplement till föreskrifterna anses anläggning utförd enligt god elsäkerhetsteknisk praxis. Om anläggning helt eller delvis avviker från gällande standard ska de 72 OBO TBS Enligt elinstallationsreglerna SS utgåva 2 gällande skyddsutjämning gäller enligt ovan: Sådana ledande delar som utifrån kommer in i byggnaden ska förbindas till huvudpotentialutjämningen så nära det ställe där de förs in i byggnaden. Skyddsutjämning tillämpas som del i säkerheten för att uppfylla kravet Detta förutsätter ett samråd med kablarnas innehavare

23 Fundamentjordning/Anslutning av armeringsjärn i betong Enligt Elinstallationsreglerna SS utgåva 2 rekommenderas det starkt att en fundamentjord utföres. Vidare är det krav att ansluta armeringsjärn i alla anläggningar där man ska utföra kompletterande skyddsutjämning. Dessa anläggningar är bad- & dushutrymme, lantbruk & växthus och simbassänger & bassänger. Som ledare ska varmförzinkad rundstål 8 mm eller bandstål 30x3 mm användas. Utförande enligt nedan. Alt. 1 Slingutförande E Varmförzinkat rundstål 8 mm 50 kvmm ring 50 m (Cu 6 10) E Varmförzinkat bandstål 30x3 mm ring 50 m (Cu 16 25) 4 2 Alt. 2 Rutnätsutförande meter E Anslutningsklämma tråd/armering eller tråd/tråd 7 11 mm 3. E Anslutningsklämma band/armering eller tråd/armering 6 22 mm 4. E Skarvklämma band/ band 4 Planeringshjälp potentialutjämningssystem 20 meter E Övergångsklämma galv/cu 8 10 mm 4 c/c 2 meter 20 meter E Övergångsklämma band/cu 30 mm/8 10 mm 20 meter meter E Anslutningspunkt M10 E Anslutningspunkt M12 20 meter TBS OBO 73

24 Utrymmen avsedda för bad elelr dusch Planeringshjälp potentialutjämningssystem Tilläggsskydd: skyddsutjämm- Kompletterande ning Fordringarna ändras enligt följande: En lokal kompletterande skyddsutjämning enligt avsnitt ska utföras. Denna kompletterande skyddsutjämning ska omfatta skyddsledare som är anslutna till utsatta delar och berörbara främmande ledande delar i badrummet och/eller duschrummet. Den kompletterande skyddsutjämningen kann monteras utanför eller inne i badrummet och/eller duschrumment, företrädesvis i närheten av den punkt där främmande ledande delar förs in i utrymment. De lokala kompletterande skyddsutjämningsledarnas area ska vara i enlighet med avsnitt Följande är exempel på främmande ledande delar som kan förekomma: - metalliska delar på vatten- och avloppsrör - metalliska delar på värme- och luftkonditioneringssystem - metalliska delar på gasrör - berörbara metalliska delar av byggnadskonstruktionen Tiläggsskydd: Kompletterande skyddsutjämning ANM 1 Kompletterande skyddsutjämning anses vara ett tillägg till felskydd. ANM2 Användning av kompletterande skyddsutjämning exkluderar inte behovet att frånkoppla matningen av andra skäl, t ex skydd mot brand och termisk påverkan i materielen. ANM 3 Kompletterande skyddsutjämning kan inbegripa hela installation, en del av installation, en apparat eller ett utrymme. ANM 4 Tilläggsfordringar kan vara nödvändiga i vissa utrymmen (se tillämpligt avsnitt i del 7) eller av andra skäl Kompletterande skyddsutjämning ska innefatta alla samtidigt berörbara delar av den fast installerade materielen och byggnadsdelar av metall inklusive, där så är möjligt, armeringen i betongen. Skyddsutjämningssystem ska anslutas till skyddsledare hos all materiel, inklusive sådan som är ansluten till uttag Där det finns anledning att ifrågasätta effektiviteten hos den kompletterande skyddsutjämningen ska det bekräftas att resistansen R mellan samtidigt berörbara utsatta delar och främmande ledande delar uppfyller följande villkor: där R 50V I a R 120V I a i växelströmssystem i likströmssystem I a är funktionsströmmen (i A) hos skyddsapparaten - för jordfelsbrytare I n - för överströmsskydd, den ström som ger 5 s funtionstid. Plastbelagda metallrör behöver inte anslutas till den lokala kompletterande skyddsutjämningen under förutsättning att de inte är berörbara inom utrymment. Detta gäller inte sådana rör som är anslutna till berörbara ledande delar som inte är potentialutjämnade. I byggnader som saknar skyddsutjämningssystem ska följande främmande ledande delar som förs in i badrum och duschrum ingå i den kompletterande skyddsutjämningen: - delar av vatten- och avloppssystemet - delar av värme- och luftkonditioneringssystemen - delar av gasförsörjningssystem. 74 OBO TBS

25 TBS OBO 75

26 Blixtström kontrollerad Blixtström kontrollerad klass H (100 ka) ELEKTROTECHNICKÝ ZKUŠEBNÌ ÚSTAV, Tjeckien ATEX-certifikat för explosionsskyddade områden Ryssland, GOST The State Committee for Standards KEMA-KEUR, Nederländerna M Beteckning metriska produkter Magyar Eletrotechnika Unger Österreichischer Verband für Elektrotechnik, Österrike Underwriters Laboratories Inc., USA Eidgenössisches Starkstrominspektorat, Schweiz Underwriters Laboratories Inc., USA Verband der Elektrotechnik, Elektronik, Informationstechnik e.v., Tyskland Beprövad säkerhet 5 års garanti. halogenfri; utan klor, fluor och brom 116 OBO TBS

27 Symbolförklaring Åskskyddsklasser Skyddsenhet enligt SS EN Kombiskydd av typ 1 och typ 2 Skyddsenhet enligt SS EN Skyddsenhet enligt SS EN Skyddsenhet enligt SS EN Åskskyddszoner Övergång från LPZ 0 till 1 Övergång från LPZ 0 till 2. Övergång från LPZ 0 till 3 Övergång från LPZ 1 till 2 Övergång från LPZ 1 till 3 Övergång från LPZ 2 till 3 Material, metaller Aluminium Specialstål, rostfritt Specialstål, rostfritt Specialstål, rostfritt Specialstål, rostfritt Koppar mässing Stål Aducergods Zinkgjutgods Material, plaster Glasfiberförstärkt plast Tillämpningar Fjärrsignalering Fjärrsignalering med säkringsövervakning Akustisk signalering Integrated Service Digital Network, ISDN-användning Digital Subscriber Line, DSL-användning Analog telekommunikation Katagori 5 TwistedPair Channel Performance enligt amerikansk standard EIA/TIA Mät-, styr- och regleringssystem P Ytor Petrolatum Polyamid Polykarbonat Polyetylen Polypropylen Polystyren bandförzinkat varmförzinkad galvaniskt förzinkad doppförzinkad TV-användning SAT-TV-användningar Multibase-underdel LifeControl Egensäker skyddsenhet för explosionsskyddade områden Channel Performance enligt ISO / IEC Power over Ethernet 230/400 V-system Skyddsklass IP 54 förkopprad förnicklad förzinkad, Deltatone 500 Skyddsklass IP 65 TBS OBO 117

28 Material metall Alu Aluminium VA (1.4301) Specialstål, rostfritt VA (1.4401) Specialstål, rostfritt VA (1.4404) Specialstål, rostfritt VA (1.4571) Specialstål, rostfritt Cu Koppar CuZn mässing St Stål TG Aducergods galvaniskt förzinkad Zn Zinkgjutgods Ytterligare information 118 OBO TBS

29 Material plast GFK Temperaturbeständighet: -50 till 130 C beständig mot Hög kemisk resistens Korrosionsbeständighet UV-tålig PETR PA Glasfiberförstärkt plast Petrolatum Polyamid Temperaturbeständighet: permanent till ca 90 C, under kort tid till ca 130 C samt till ca minus 40 C*. Kem. beständighet i allmänhet som med polyetylen. beständig mot Bensin, bensol, dieselolja, aceton, lösningsmedel för färg och lack, oljor och fetter. obeständig mot Bleklut, de flesta syror, klor. risk för dragsprickor Liten vid luftfuktigt tillstånd, endast för några vattniga saltlösningar.. Starkt uttorkade komponenter (hög temperatur och extremt låg luftfuktighet) har stor känslighet mot bränslen och olika lösningsmedel. PC Polykarbonat Temperaturbeständighet: permanent till ca 110 C (i vatten 60 C), under kort tid till ca 125 C samt till under minus 35 C. beständig mot Bensin, terpentin, de flesta svaga syror. obeständig mot Aceton, bensol, klor, metylenklorid, de flesta koncentrerade syror. risk för dragsprickor Relativt liten, Ämnen som utlöser dragsprickor är bl.a. bensin, aromatiska kolväten, metanol, butanol, aceton, terpentin. PS Polystyren Temperaturbeständighet: Användning vid temperaturer som ligger över normal rumstemperatur på ca 25 C kan inte rekommenderas på grund av känsligheten mot kemisk påverkan. Hållbarhet i kyla: till ca minus 40 C*. beständig mot Alkalier, de flesta syror, alkohol. förutsätts vara*beständig mot Oljor och fetter. obeständig mot Smörsyra, konc. salpetersyra, konc. ättiksyra, aceton, eter, bensin och bensol, lösningsmedel för färg och lack, klor, dieselbränsle. risk för dragsprickor Relativt hög. Dragsprickor kan utlösas bl.a. av aceton, eter, bensin, cyklohexan, heptan, metanol, propanol samt mjukningsmedel för en del PVCkabelblandningar. *Minusvärdena gäller endast för delar i viloläget utan hög slagbelastning. Det finns inget material som är resistent mot alla kemikalier. De anförda ämnena utgör bara ett litet urval. Tänk på att plastdelarna alltid är särskilt utsatta vid kemisk påverkan och höga temperaturer. Det kan eventuellt leda till bildning av dragsprickor. I tveksamma fall ber vi dig skicka en förfrågan om resp. beständighet. Bildning av dragsprickor: Dessa kan uppstå när plastkomponenterna, som är påverkade av dragspänning, samtidigt belastas kemiskt. Särskilt utsatta är komponenter av polystyrol och polyetylen. Dragsprickor kan till och med utlösas av ämnen som den aktuella plasten är resistent mot om den inte är belastad. Exempel på komponenter som står under ständig dragspänning vid särskild användning: Griphållare, nipplar för kabelförskruvningar, straps. PE Polyetylen Temperaturbeständighet: hårda sorter permanent till ca 90 C, under kort tid till ca 105 C, mjuka sorter permanent till ca 80 C, under kort tid till ca 100 C samt till ca minus 40 C*. beständig mot Lut och oorganiska syror. förutsätts vara*beständig mot Aceton, organiska syror, bensin, bensol, dieselolja, de flesta oljor. obeständig mot Klor, kolväten, oxiderande syror. risk för dragsprickor Relativt hög. Dragsprickor kan utlösas bl.a. av aceton, olika alkoholer, myrsyra, etanol, bensin, bensol, smörsyra, ättiksyra, formaldehyd, olika oljor, petroleum, propanol, salpetersyra, saltsyra, svavelsyra, tvållösningar, terpentin, trikloretylen, citronsyra. PP Polypropylen Temperaturbeständighet: permanent till ca 90 C, under kort tid till ca 110 C samt till ca minus 30 C*. Kem. beständighet i allmänhet som med polyetylen. beständig mot Lut och oorganiska syror förutsätts vara*beständig mot Aceton, organiska syror, bensin, bensol, dieselolja, de flesta oljor obeständig mot Klor, kolväten, oxiderande syror risk för dragsprickor Liten, endast vid några syror som kromsyra, fluorvätesyra och saltsyra samt kväveoxid. Ytterligare information TBS OBO 119

30 Kontrollerade åskskyddskomponenter Vridmoment M5 = 4Nm M6 = 6Nm M8 = 12Nm M10 = 20Nm Detaljerad information kan erhållas på begäran. Ytterligare information 120 OBO TBS

31 Litet överspänningsskydd-abc Den 100 %-iga aktiveringsblixtstötspänningen är värdet av blixtstötspänningen 1,2/50 µs, som leder till avledarens omkoppling. Vid den här kontrollspänningen måste överspänningsskyddsenheten aktiveras tio gånger vid tio aktiveringar. 100 % aktiveringsblixtstötspänning Aktiveringstiden visar i stort aktiveringsläget för de enskilda skyddselementen som används i avledarna. Beroende på stötspänningens derivata du/dt eller di/dt för stötströmmen kan aktiveringstiderna variera inom ett bestämt intervall. Aktiveringstid (ta) Åskskyddspotentialutjämningen är en viktig åtgärd för att minska brandoch explosionsrisken i rum resp. byggnader som ska skyddas. Åskskyddspotentialutjämningen uppnås med hjälp av potentialutjämningsledningar eller avledare, som förbinder den yttre åskskyddsanläggningen, byggnadens eller rummets metalldelar, installationen, de främmande ledande delarna samt de elektriska energioch telekommunikationsanläggningarna. Åskskyddspotentialutjämning Åskskyddssystem (LPS) Hela systemet betecknas som åskskyddssystem (Lightning Protection System-LPS), som skyddar ett rum eller en byggnad mot påverkan från ett blixtnedslag. Hit räknas både det yttre och det inre åskskyddet. Åskskyddszon (LPZ) Som åskskyddszon (Lightning Protection Zone - LPZ) betecknas alla områden, där blixtens elektromagnetiska område kan definieras och styras. Vid zonövergångarna ska alla ledningar och metalldelar räknas in i potentialutjämningen. Skydd/avledare Skydd/avledare är elektriska komponenter som till största delen består av spänningsberoende motstånd och/eller gnistgap. Båda elementen kan kopplas i serie eller parallellt och kan också användas enskilt. Överspänningsskydd fungerar som skydd för elektriska enheter och anläggningar. Avledare mätspänning Uc För skydd/avledare utan gnistgap är mätspänningen det maximalt tillåtna effektivvärdet för nätspänning vid avledarklämmorna. Mätspänningen kan ligga på hela tiden vid skyddet/avledaren, utan att driftegenskaperna ändras. För-säkring före överspänningsskyddet Skydd/avledare måste ha en försäkring Om den förkopplade säkringen är större än den maximalt tillåtna för-säkringen för skyddet (se tekniska data för enheten), måste skyddet säkras selektivt med det erforderliga värdet. Blixtstötström (limp) Blixtstötströmmen (blixtströmtålighet per ledare) betecknas av ett standardiserat stötströmsförlopp för kurvan 10/350 µs. Med parametrarna - toppvärde - laddning - specifik energi imiterar den aktivering genom naturliga blixtströmmar. Överspänningsskydd av typ 1 (tidigare normkrav B) måste kunna avleda sådana blixtströmmar utan att förstöras. Jordfelsbrytare (RCD) Enheter för skydd mot elektriska fel och för brandskydd Inre resistivitet per tråd, längsgående motstånd Den inre resistiviteten per ledare anger ledningens ohmska moståndshöjning,som uppstår vid användningen med överspänningsskydd. Kortslutningssäkerhet Överspänningsskyddet måste kunna leda kortslutningsströmmen tills denna avbryts antingen av själva enheten eller av en intern eller extern skiljeanordning eller av nätets överströmsskydd t.ex. en för-säkring. Kortvarig överspänning (TOV) Som kortvarig överspänning (Temporary Overvoltage - TOV) betecknas kortvariga (temporära) överspänningar, som kan uppstå inuti mellan- /lågspänningsnät på grund av fel. Nätrestström-absorptionsförmåga (If) Restströmmen, som även kallas nätrestström, är den ström som flyter genom överspänningsskyddsenheten efter ett avledningsförlopp och som levereras av elnätet. Restströmmen skiljer sig tydligt från strömmen för den kontinuerliga driften. Nätströmmens storlek är beroende av tilldelningen från transformatorn till avledaren. Nominell avledningsstötström (ln) Toppvärdet för strömmen som går genom avledaren med vågform 8/20. Det används för att klassificera kontrollen av överspänningsavledarna av typ 2 (tidigare normkrav C). Nominell frekvens (fn) Som nominell frekvens betecknas den frekvens som en elektrisk komponent är avpassad för, är namngiven efter och som andra nominella dimensioner refererar till. Nominell spänning (Un) Den nominella spänningen är det spänningsvärde som en elektrisk komponent är avsedd för. Det kan röra sig om ett likspänningsvärde eller effektivvärdet för en sinusformad växelspänning. Nominell ström (ln) Den nominella strömmen är den maximalt tillåtna driftström som får ledas permanent via de avsedda anslutningsklämmorna. Överföringsfrekvens (fg) Överföringsfrekvensen anger upp till vilken frekvens som infogningsdämpningen för den använda elektriska komponenten är mindre än 3 db. Överspänning En överspänning är en kortvarig spänning som uppstår mellan ledare eller mellan en ledare och jord, och som överskrider det högsta tillåtna värdet flera gånger om men inte har driftfrekvens. Den kan uppstå på grund av t.ex. oväder eller kortslutning. Överspänningsskydd typ 1 Skydd som tack vare sin särskilda konstruktion kan avleda blixtströmmar vid nedslag. Överspänningsskyddd typ 2 Avledare som kan avleda överspänningar som framkallas av fjärr-/när- /nedslag eller omkopplingar. Överspänningsskydd typ 3 Avledare som fungerar som överspänningsskydd för enskilda förbrukare eller förbrukargrupper och som ansluts direkt till eluttag. Överspänningsskyddsenhet (ÖSE) En enhet som är avsedd för att begränsa transienta överspänningar och stötströmmar. Den innehåller minst en icke-linjär komponent. Överspänningsskyddsenheter kallas i allmänt språkbruk också för avledare. Potentialutjämning Elektrisk anslutning som placerar elektriska komponenter och främmande ledande delar på samma eller nästan samma potential. Potentialutjämningsskena (PUS) En klämma eller skena som är avsedd för att förbinda skyddsledare, potentialutjämningsledare och vid behov ledaren för funktionsjordning med jordningsledningen och jordspetten. Restspänning (Ures) Spänningens toppvärde som uppstår vid överspänningsskyddsenhetens klämmor under eller omedelbart efter avledningsstötströmmens flöde. Ytterligare information TBS OBO 121

32 Litet överspänningsskydd-abc Skiljeanordning Vid överbelastning separerar skiljeanordningen avledarna från nätet resp. jordningsanläggningen, så att brandfara undviks och signaliserar samtidigt om skyddsenhetens frånkoppling. Skyddsnivå (Up) Skyddsnivån är spänningens högsta momentanvärde vid överspänningsskyddsenhetens klämmor före aktiveringen. SPD Surge Protection Device - engelsk beteckning för en överspänningsskyddsenhet. Temperaturområde Drifttemperaturområdet anger inom vilka temperaturgränser som en felfri funktion för överspänningsskyddsenheten garanteras. Ytterligare information 122 OBO TBS

33 TBS OBO 123

34 264 OBO TBS

35 Potentialutjämningssystem Potentialutjämningsskenor För inomhusbruk 266 För utomhusbruk 269 För industri 270 Bandjordningsklämmor 271 Jordningsklämmor 272 TBS OBO 265

36 Potentialutjämningsskenor för inomhusbruk Potentialutjämningsskena för inomhusbruk, VDE-kontrollerad Typ Färg 1801 VDE grå 1 55, CuZn mässing Styck kg/100 st. Potentialutjämningsskena för potentialutjämning enligt SS kap 410 samt åskskyddspotentialutjämning enligt SS EN Bbl5 Förp. Vikt /st Anslutningsmöjligheter: 7 en- eller flertrådiga ledningar 2,5-25 mm² eller fintrådiga ledningar upp till 16 mm² (max. Ø 7 mm) 2 en- eller flertrådiga ledningar mm² eller fintrådiga ledningar upp till 70 mm² (max. Ø 13,5 mm) 1 flatledare 30 x 3,5 mm Med klämskena 10 x 10 mm av mässing, förnicklad Med kontaktsäkra kopplingsplintar av stål, galvaniskt förzinkat Skyddskåpa och skenbockar av polystyrol, grå Blixtströmtålighet 100 ka (10/350) Ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin) Klämma rundledare upp till 25 mm² för 1801 Typ Anslutningsmöjlighet Förp. Vikt Styck kg/100 st RK25 2,5-25 mm² 10 2, St Stål G galvaniskt förzinkad EFZ /st. För en- eller flertrådiga ledare 2,5-25 mm² För fintrådiga ledare upp till 16 mm² (max. Ø 7 mm) 1 delningsenhet Blixtströmtålig 100 ka (10/350) Stål, galvaniskt förzinkat Ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin) Klämma rundledare från 25 mm² för TE Typ Anslutningsmöjlighet Förp. Vikt Styck kg/100 st RK mm² 10 4, Potentialutjämningssystem St Stål G galvaniskt förzinkad EFZ /st. För en- eller flertrådiga ledare mm² För fintrådiga ledare upp till 70 mm² (max. Ø 13,5 mm) 2 delningsenheter Blixtströmtålig 100 ka (10/350) Stål, galvaniskt förzinkat Ögla med skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin) Klämma flatledare upp till FL 30 för 1801 Typ Anslutningsmöjlighet Förp. Vikt Styck kg/100 st RK30 FL30 x , St Stål G galvaniskt förzinkad EFZ /st. 3 TE mm (ø13,5) För flatledare upp till FL 30 och tjocklek upp till 5 mm Med förlustskydd i form av en säkringsöra i plast 3 moduler Blitxtströmstålig 100 ka (10/350) Stål, galvaniskt förzinkad Klämma flatledare från FL 30 för 1801 Typ Anslutningsmöjlighet Förp. Vikt Styck kg/100 st RK40 FL40 x , St Stål G galvaniskt förzinkad EFZ /st. För flatledare från FL 30 Per flatledaranslutning krävs alltid 2 klämmor Blixtströmtålig 100 ka (10/350) Stål, galvanisk förzinkad TE max.fl30x5 (32) 266 OBO TBS Ange alltid artikelnr vid beställning

37 Potentialutjämningsskenor för inomhusbruk Kontaktlist för 1801 VDE TE Typ Längd mm Styck kg/100 st KL , KL , KL , Förp. Vikt CuZn mässing /st. 10 x 10 mm av mässing, förnicklad 1801/KL 1: 14 moduler 1801/KL 2: 28 moduler 1801/KL 3: 42 moduler Skenbockar för 1801 VDE Typ Färg Förp. Vikt 6 20 Styck kg/100 st SCH grå 10 1, PS Polystyren /st. 35 Per 14 delningsenheter krävs 2 skenbockar Med ovalt hål 6 x 13 mm 14 TE Typ 1801 AH Skyddskåpa för 1801 VDE Förp. Vikt Styck kg/100 st. 10 6, PS Polystyren /st. Per 14 moduler krävs 1 skyddskåpa Fastsättning på skenbockarna 1801/Sch Plomberingsbar Potentialutjämningsskena med fotplatta av plast 44.5 Typ Färg Förp. Vikt 188 Styck kg/100 st grå 1 23, CuZn mässing /st. 52 Potentialutjämningsskena för potentialutjämning enligt SS kap 410 samt åskskyddspotentialutjämning enligt SS EN Bbl Anslutningsmöjligheter: 7 en- eller flertrådiga ledningar upp till 25 mm² eller fintrådiga ledningar upp till 16 mm² 1 rundledare Rd flatband upp till FL 30 eller rundledare Rd 8-10 Fotplatta och skyddskåpa av polystyrol, grå Kontaktlist av mässing, förnicklad Skruvar och överläggare av stål, galvaniskt förzinkat Blixtströmstålighet 100 ka (10/350) Typ Färg CuZn mässing Potentialutjämningsskena med fotplatta av metall 1809 M grå 1 28, Potentialutjämningsskena med metallfot för potentialutjämning enligt SS EN kap 410 samt åskskyddspotentialutjämning enligt SS EN Bbl5 Anslutningsmöjligheter: 7 en- eller flertrådiga ledningar upp till 25 mm² eller fintrådiga ledningar upp till 16 mm² 1 rundledare Rd flatband upp till FL 30 eller rundledare Rd 8-10 Skyddskåpa av polystyrol, grå Fotplatta av stål, bandförzinkat Kontaktlist av mässing, förnicklad Skruvar och överläggare av stål, galvaniskt förzinkat Blixtströmstålighet 100 ka (10/350) Förp. Vikt Styck kg/100 st. /st. Potentialutjämningssystem Ange alltid artikelnr vid beställning TBS OBO 267

38 Potentialutjämningsskenor för inomhusbruk Potentialutjämningssskena för små anläggningar Typ Färg 1809 BG grå 1 9, CuZn mässing Anslutningsmöjligheter: 3 flertrådiga ledningar upp till 6 mm² 2 flertrådiga ledningar upp till 16 mm² Skyddskåpa av grå polystyrol Fotplatta av bandförzinkat stål Kontaktlist och skruvar av förnicklad mässing Potentialutjämningssskena för badrum Förp. Vikt Styck kg/100 st. /st Typ Förp. Potentialutjämningssystem Vikt CuZn mässing Anslutningsmöjligheter: 6 ledningar 1,5-10 mm² 1 ledning 6-16 mm² Oskuren Kontaktlist av förnicklad mässing Skruvar och klämbygel av galvaniskt förzinkat stål Styck kg/100 st. 5 3, /st Potentialutjämningssskena för infälld montering med 1804 Typ Förp. Vikt 53 Styck kg/100 st UP 5 20, CuZn mässing /st. Anslutningsmöjligheter: 6 ledningar 1,5-10 mm² 1 ledning 6-16 mm² Oskuren Med monterad potentialutjämningsskena 1804 Kopplingsdosa med prägling för införning av erforderliga ledningar och lock OBO TBS Ange alltid artikelnr vid beställning

39 Potentialutjämningssystem för utomhusbruk Typ Färg V2A Specialstål, rostfritt Potentialutjämningsskena för utomhusbruk 1809 A svart 1 23, Anslutningsmöjligheter: 7 en- eller flertrådiga ledningar upp till 25 mm² eller fintrådiga ledningar upp till 16 mm² 1 rundledare Rd flatband upp till FL 30 eller rundledare Rd 8-10 Fotplatta och skyddskåpa av polystyrol Färg: svart, UV-beständig Skruvar och överfall av VA Blixtströmtålig 100 ka (10/350) Förp. Vikt Potentialutjämningssystem Styck kg/100 st. /st. Ange alltid artikelnr vid beställning TBS OBO 269

40 Potentialutjämningsskena för industriell användning Potentialutjämningsskena BigBar för industriell användning Typ Material Antal Bredd Längd Höjd anslutningar mm mm mm Styck kg/100 st CU Cu , CU Cu , , CU Cu , , CU Cu , , CU Cu , , CU Cu , , CU Cu , , Förp. Vikt Cu Koppar /st. Huvudpotentialutjämning enligt VDE 0100 del 410 och del 540, samt blixtskyddspotentialutjämning SS EN Isoleringsfötter Snabb och enkel montering av anslutningsledningarna med hjälp av låsskruvar M10 Varianter av rostfritt specialstål (V2A) avsedda för användning utomhus Komplett med plugg och skruvar för väggmontering Med fjäderbricka (DIN 137) för skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin) Typ Material anslutningar Antal Bredd Längd Höjd Förp. Vikt mm mm mm Styck kg/100 st VA V2A , VA V2A , , V2A Specialstål, rostfritt /st. Huvudpotentialutjämning enligt VDE 0100 del 410 och del 540, samt blixtskyddspotentialutjämning SS EN Isoleringsfötter Snabb och enkel montering av anslutningsledningarna med hjälp av låsskruvar M10 Varianter av rostfritt specialstål (V2A) avsedda för användning utomhus Komplett med plugg och skruvar för väggmontering Med fjäderbricka (DIN 137) för skruvsäkring mot lossning (krävs t.ex. i Ex-områden inom industrin) Skydd för potentialutjämningsskena BigBar Typ Material Antal anslutningar Styck kg/100 st AH 5 V2A , AH 10 V2A , Förp. Vikt V2A Specialstål, rostfritt /st. Komplett med samtliga komponenter för montering Potentialutjämningssystem Överfall för potentialutjämningsskena Yta Typ Material Anslutningsmöjlighet Styck kg/100 st KL V2A FL30 1 7, V2A Specialstål, rostfritt /st. För fastsättning av flatledare 30 x 3,5 och 40 x 5 Passar potentialutjämningsskena BigBar typ 1802 Potential- och jordanslutningsblock Förp. Vikt 314 Typ Längd mm Styck kg/100 st VA , VA , VA , V4A Specialstål, rostfritt /st. Med 2 fästhål Ø 11 mm 1805/2: Med 4 anslutningshål 1805/4: Med 8 anslutningshål 1805/6: Med 12 anslutningshål Förp. Vikt (5x51) OBO TBS Ange alltid artikelnr vid beställning

41 Bandjordningshållare 15.5 Bandjordningshållare VA 36.5 Typ för rör-ø För rör-ø Förp. Vikt 14 L 23 tull mm Styck kg/100 st /8-11/2 17, , /8-4 17, , /8-6 17, , V2A Specialstål, rostfritt /100 st. För rör Ø 3/8-6 tum Anslutningsmöjligheter: max. 2 ledningar 2,5-25 mm² Rundledare Rd 8 Hållarstomme, skruvar och spännband av rostfritt specialstål (VA) Bandjordningshållare, förnicklad Typ för rör-ø För rör-ø Yta Förp. Vikt tull mm 8-22 förnicklad 10 5, CuZn mässing N förnicklad /100 st. För rör Ø 8-22 mm Anslutningsmöjligheter: max. 2 ledningar 2,5-10 mm² Hållarstomme och skruvar av förnicklad mässing Spännband av rostfritt specialstål (VA) Typ Material V2A Specialstål, rostfritt Anslutningsmöjlighet: max. 2 ledningar 2,5-25 mm² Anslutning av rundledare Rd 8 möjligt Styck kg/100 st. Klämlås för bandjordningshållare Styck kg/100 st. 927 SCH-K-VA V2A 20 4, Förp. Vikt Potentialutjämningssystem /100 st. Monteringsband för bandjordningshållare B H Typ Material Yta Mått B mm Mått H mm 927 BAND-VA V2A 23 0,3 40 6, Förp. m Vikt kg/100 m V2A Specialstål, rostfritt /100 m 40-m-rulle Installationsklar i utrullningsbar förpackning Ange alltid artikelnr vid beställning TBS OBO 271

42 x Jordningsklämmor Jordningsklämma typ 925 ø 6 Typ Mått A Spännvidd D Mått X för rör-ø Förp.- kartong mm mm mm tull Styck Styck kg/100 st / ,5-13,5 2 1/ , / ,2-17,2 2 3/ , / ,3-21,3 2 1/ , / ,9-26,9 2 3/ , ,7-33, , / ,4-42, / , / ,3-48, / , Förp. Vikt A x b D St Stål G galvaniskt förzinkad EFZ /100 st. För rör 1/4-1 1/2 tum resp. Ø 11,5-48,3 mm Anslutningsmöjligheter: Ledningar upp till 16 mm² med nitad anslutningsklämma av mässing och 1 cylinderskruv M5 x 12 Upp till storlek 1 1/2 tum med 2 skruvar M6 x 16 (G) Jordningsklämma typ Typ Mått A mm Spännvidd D mm Mått X mm för rör-ø tull Förp.- kartong Styck Styck kg/100 st ,5 1/ , / , / , / , / , , / , / , Förp. Vikt A b x D Cu Koppar N förnicklad /100 st. För rör 1/8-1 1/2 tum resp. Ø 8-49 mm Anslutningsmöjligheter: Ledningar upp till 16 mm² Med anslutningsklämma och cylinderskruv M6 x 16 av mässing, förnicklad Hylsöverdel och -underdel av koppar, förnicklad Jordningsklämma typ Potentialutjämningssystem Typ Mått A Spännvidd D Mått X för rör-ø Förp.- kartong mm mm mm tull Styck Styck kg/100 st. 950 Z 1/ / , Z 3/ ,5-17,5 2 3/ , Z 1/ ,5 2,5 1/ , Z 3/ / , Z ,5-34, , Z 1 1/ ,5-43, / , Z 1 1/ ,5-49, / , Z 1 3/ / , Z ,5-61, , Zn Zinkgjutgods G galvaniskt förzinkad EFZ /100 st. För rör Ø 1/4-2 tum Anslutningsmöjligheter: Ledningar upp till 35 mm² eller rundledare upp till Ø 6 mm Med oförlorbar trycklist, 2 cylinderskruvar M6 x 16 och 1 sexkantsskruv M6 x 16 av galvaniskt förzinkat stål, hylsöverdel och underdel av zinkgods Jordningsklämma typ 952 Förp. Vikt A 12 x D Typ Mått A mm Spännvidd D mm Mått X mm för rör-ø tull Förp.- kartong Styck Styck kg/100 st. 952 Z 1/ ,5-21,5 3 1/ , Z 3/ / , Z ,5-33, , Z 1 1/ ,5-42, / , Z 1 1/ ,5-48, / , Z , St Stål FT doppförzinkad /100 st. För rör 1/2-2 tum resp. Ø 11,5-60 mm Anslutningsmöjligheter: Ledningar mm² resp. rundledare upp till Rd 10 med oförlorbar trycklist av rostfritt stål Med 2 sexkantsskruvar M6 x 16 och 2 sexkantsskruvar M8 x 20 av stål, varmförzinkad Hylsöverdel med pågjuten klämpunkt av zinkgods, hylsunderdel av varmförzinkat stål Förp. Vikt A 35.6 D 272 OBO TBS Ange alltid artikelnr vid beställning
