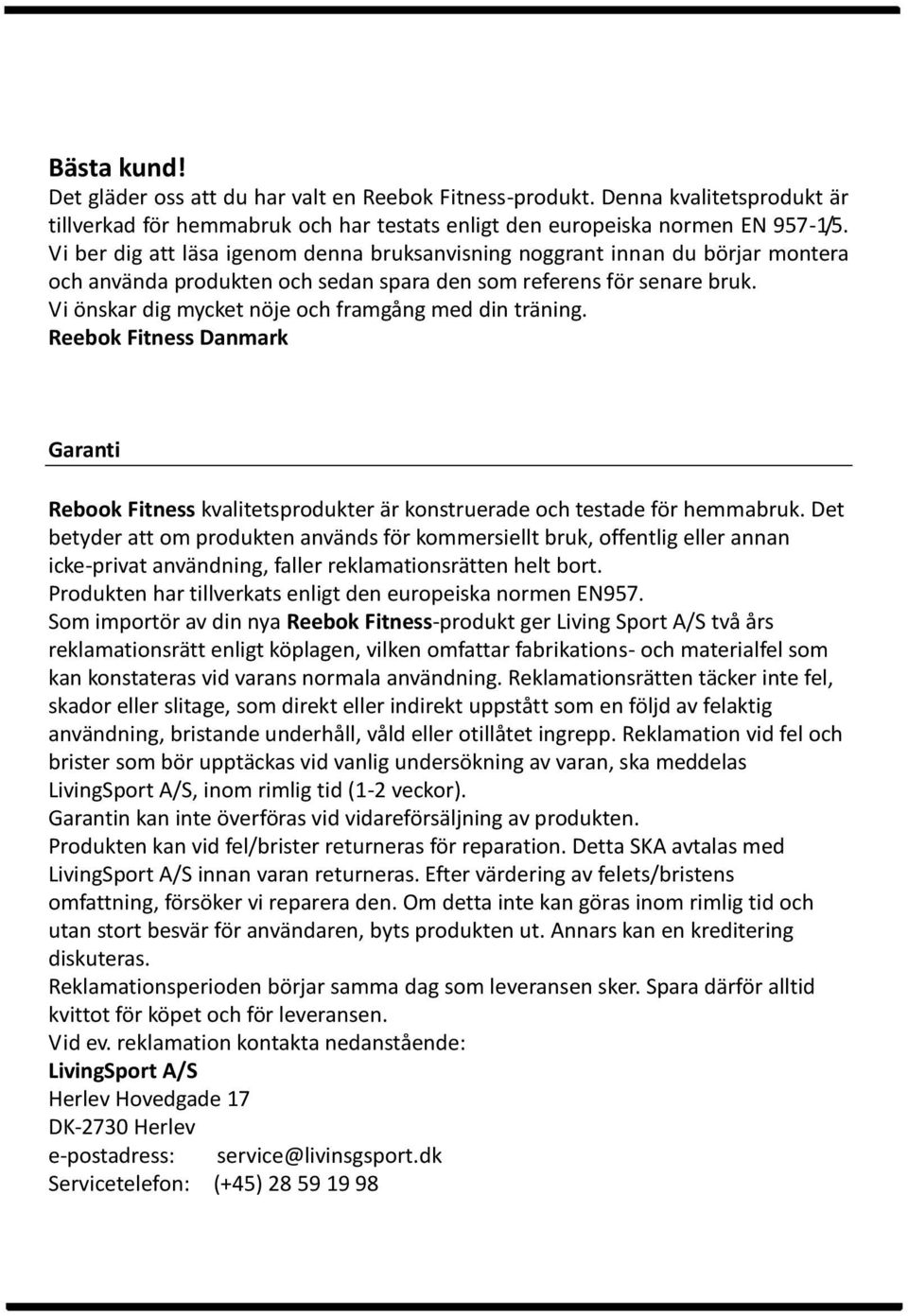

2 Bästa kund! Det gläder oss att du har valt en Reebok Fitness-produkt. Denna kvalitetsprodukt är tillverkad för hemmabruk och har testats enligt den europeiska normen EN 957-1/5. Vi ber dig att läsa igenom denna bruksanvisning noggrant innan du börjar montera och använda produkten och sedan spara den som referens för senare bruk. Vi önskar dig mycket nöje och framgång med din träning. Reebok Fitness Danmark Garanti Rebook Fitness kvalitetsprodukter är konstruerade och testade för hemmabruk. Det betyder att om produkten används för kommersiellt bruk, offentlig eller annan icke-privat användning, faller reklamationsrätten helt bort. Produkten har tillverkats enligt den europeiska normen EN957. Som importör av din nya Reebok Fitness-produkt ger Living Sport A/S två års reklamationsrätt enligt köplagen, vilken omfattar fabrikations- och materialfel som kan konstateras vid varans normala användning. Reklamationsrätten täcker inte fel, skador eller slitage, som direkt eller indirekt uppstått som en följd av felaktig användning, bristande underhåll, våld eller otillåtet ingrepp. Reklamation vid fel och brister som bör upptäckas vid vanlig undersökning av varan, ska meddelas LivingSport A/S, inom rimlig tid (1-2 veckor). Garantin kan inte överföras vid vidareförsäljning av produkten. Produkten kan vid fel/brister returneras för reparation. Detta SKA avtalas med LivingSport A/S innan varan returneras. Efter värdering av felets/bristens omfattning, försöker vi reparera den. Om detta inte kan göras inom rimlig tid och utan stort besvär för användaren, byts produkten ut. Annars kan en kreditering diskuteras. Reklamationsperioden börjar samma dag som leveransen sker. Spara därför alltid kvittot för köpet och för leveransen. Vid ev. reklamation kontakta nedanstående: LivingSport A/S Herlev Hovedgade 17 DK-2730 Herlev e-postadress: Servicetelefon: (+45)

3 Kundtjänst För att på bästa sätt kunna ge dig service vid brister eller defekter, ber vi dig anteckna och spara produktens serienummer och modellnamn. Du hittar dessa uppgifter på ett litet klistermärke på undersidan av produkten. Modellnamn: Serienummer: Vanliga frågor (FAQ): Om du har frågor om din produkt eller om monteringen, kan du kontakta vår hotline på tel.nr (+45) Beställning av reservdelar: Vid beställning av reservdelar till din produkt, kontakta vår hotline på telefon (+45) och fråga efter LivingSport Service. Eller skicka ett epostmeddelande till: Bortförskaffande Obs! Denna manual är endast till för kundens referens. Reebok lämnar inga garantier för sådant som uppstått på grund av felaktig översättning eller tekniska förändringar på produkten.

4 LÄS DETTA INNAN DU BÖRJAR: Innan du monterar din maskin eller tar den i bruk, ber vi dig läsa igenom dessa anvisningar. De innehåller viktig information om användning och skötsel av produkten, hälsofrågor samt garantibestämmelser. Produkten är endast avsedd för träning i hemmet. Varje användning i offentliga lokaler, t.ex. föreningar, arbetsplatser eller bostadsrättsföreningar medför att garantin och reklamationsrätten bortfaller. Produkten är endast avsedd att användas av vuxna personer. Barn får endast använda produkten under överinseende av vuxna. Observera att produkten ska anslutas till 230 V. Maskinen har testats upp till en maximal användarvikt på 120 kg. Den får inte användas av personer vars vikt överskrider denna maxvikt. Maskinen ska förvaras inomhus, i rumstemperatur. Den är inte konstruerad för att tåla kyla, fukt eller damm. Garage, ouppvärmda utrymmen, inglasade terrasser eller utrymmen med rinnande vatten är inte lämpliga för förvaring. Undvik att svett eller vätskor tränger in i maskinen eller datorn. Maskinen får inte tas i bruk, innan användaren har försäkrat sig om att den är korrekt monterad och justerad. Personer som befinner sig i närheten av maskinen ska hålla sig på avstånd från de rörliga delarna medan träning pågår. Om maskinen används regelbundet, ska alla delar efterspännas en gång per månad. Det är normalt inte nödvändigt att smörja den. Skadade delar bör bytas ut snarast möjligt. Om användaren konstaterar en defekt eller ett funktionsfel, ska maskinen omedelbart tas ur bruk för att undvika att förvärra skadan. Kontakta leverantören för reparation. Gör inga försök att själv börja reparera maskinen innan du har kontaktat leverantören. Reparationer som inte godkänts av leverantören, kan medföra att garantin bortfaller. Vid reparation av elektriska delar ska strömmen brytas och sladden tas ut ur eluttaget. Användaren kan själv utföra enkla reparationer av elektriska delar, t.ex. byte av sladdar och dator. Alla andra reparationer ska göras av personer som har godkänts av leverantören.

5 Följ monteringsanvisningarna noggrant vid montering av produkten. Kontakta leverantören om det uppstår tveksamheter. Använd endast för ändamålet lämpliga verktyg under monteringen. Var uppmärksam på rörliga delar under monteringen. Det rekommenderas att montering av produkten utförs av två personer. Försäkra dig om att transporthjulen är placerade framför maskinen. När maskinen har monterats färdigt, försäkra dig om att den står stabilt genom att justera den bakre stabilisatorn innan maskinen tas i bruk. Denna crosstrainer ska anslutas till 230 V stickkontakt. Sladden får inte dras in under maskinen. Kontrollera regelbundet att det inte finns något brott på sladden. Om du inte är van vid att träna, rekommenderas det att du kontaktar din läkare för råd om hur du ska lägga upp din träning. Fel eller överdriven träning kan vara farlig för hälsan. Om du under träningen känner dig krasslig, får smärtor i bröstet, upplever yrsel eller problem med andningen, ska du omedelbart avbryta träningen. Uppsök läkare. Denna ergometermaskin är godkänd enligt europeisk standard EN 957-1/5 HA. Belastningen ställs in med hjälp av datorn. Maskinen är endast avsedd för träning i hemmet och har testats för en maximal användarvikt på 120 kg.

6 Kontrollista E E M4x15mm M8x65mm 8 mm M4x15mm M8x65mm 8 mm A B C D A B C D

7 1.

8 2. P US H

9 3.

10 4.

11 5. 6.

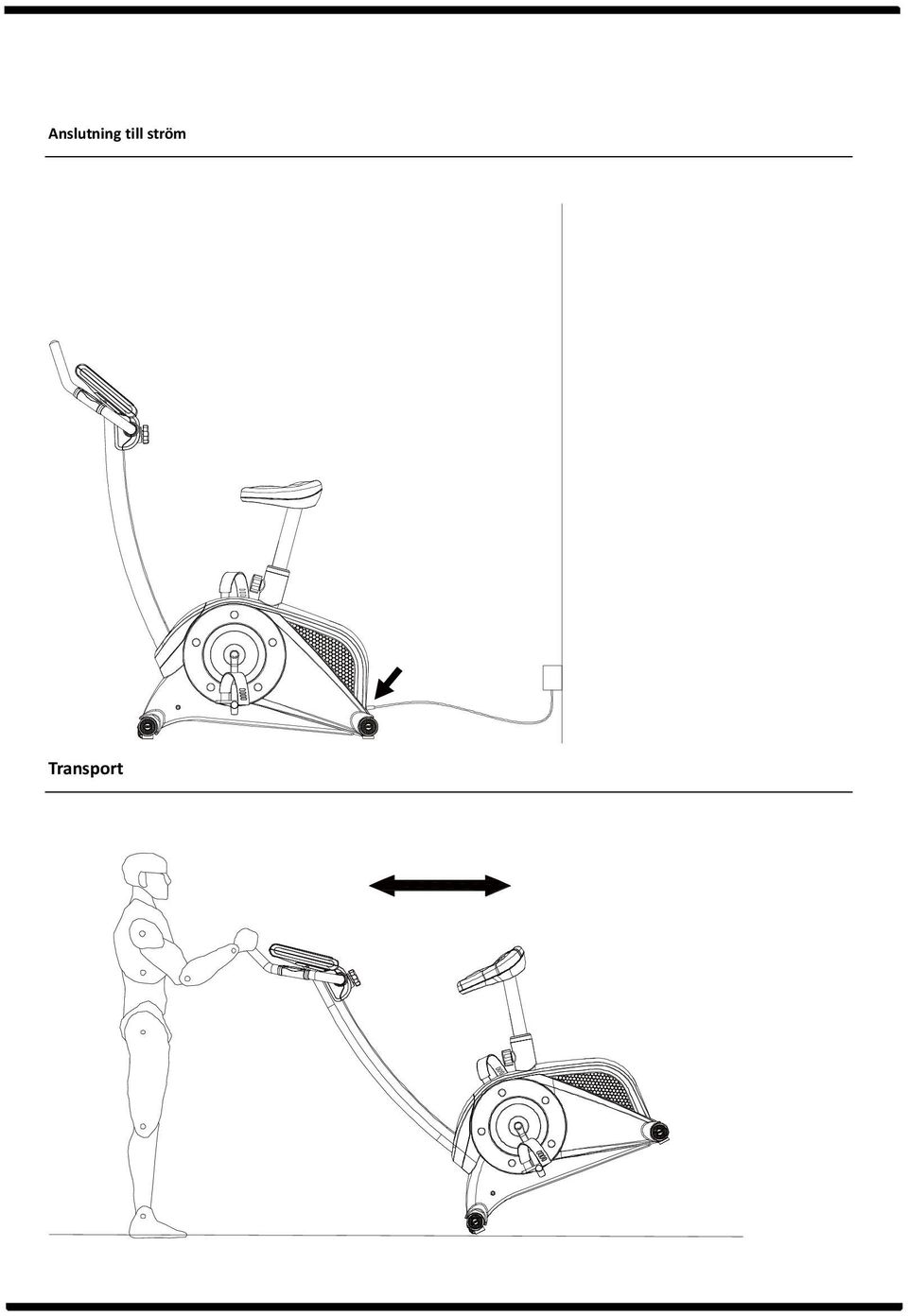

12 Anslutning till ström Transport

13 KORREKT ANVÄNDNING SV Ergonomiskt korrekt körposition: Vänligen se ritningen till vänster för din optimala körposition på motionscykeln. För rätt inställning, justeras styre och sadel enligt din egen längd. Vrid handtag A för att justera styrets position. Vrid handtag B för att justera höjden på sadelstången och handtag C för att justera den vertikala positionen för sadeln. Påstigning: När du stiger upp på cykeln, försäkra dig om att den pedal du trampar på är den som är i lägsta position alltså helt nere vid golvet. Träning: Denna produkt fokuserar i huvudsak på den nedre delen av kroppen, Det är framför allt benmuskulaturen som tränas. OBS! Fel användning eller för hård träning kan leda till skador.

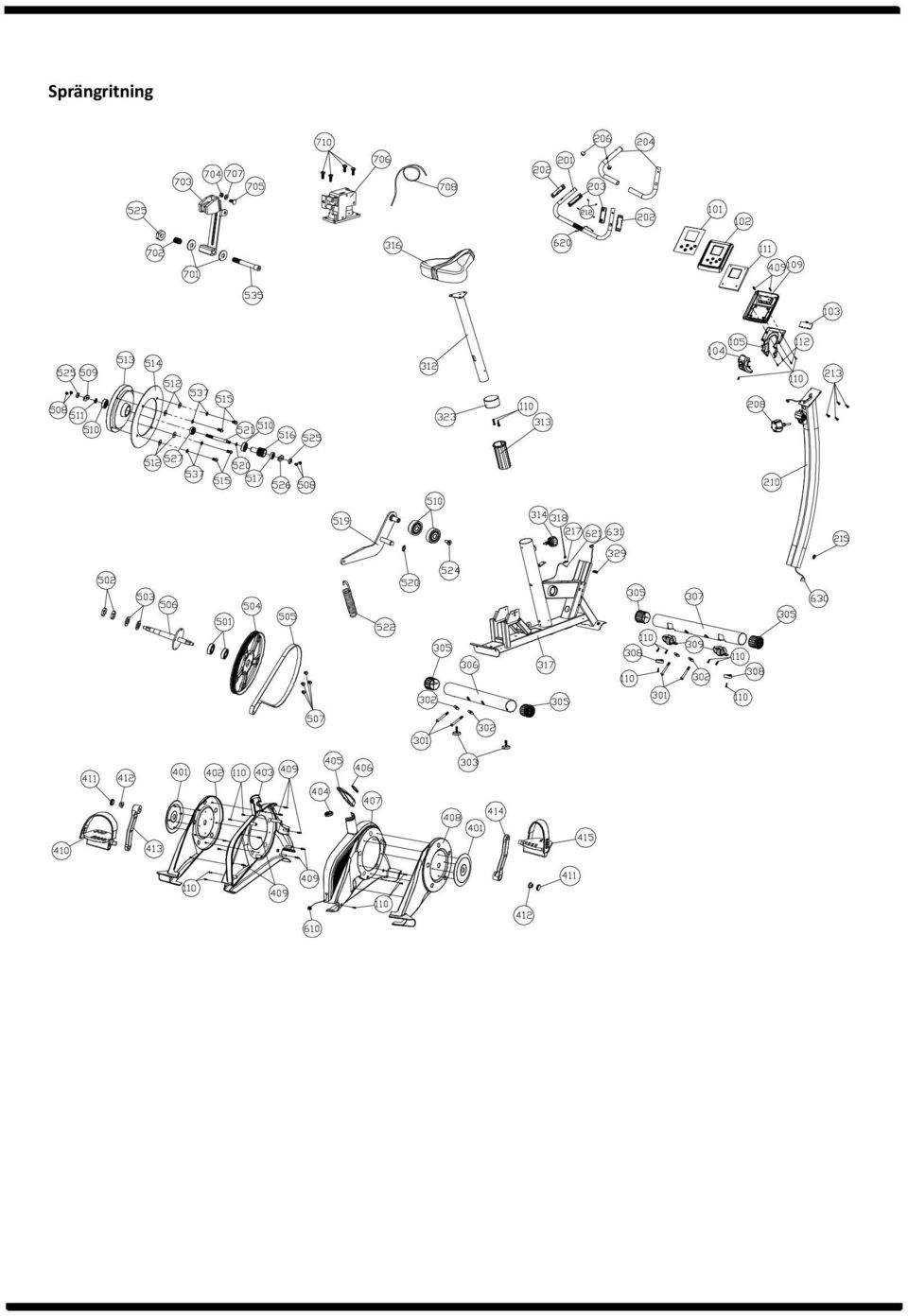

14 Sprängritning

15 Stycklista Del nr Namn Antal B Overlay 1 B Console 1 B Battery Cap 1 B Handle Bar Cover-Front 1 B Handle Bar Cover-Rear 1 B Console-Bottom 1 B M4X15 Screw 18 B PC Board 1 B M3X12 Screw 2 B Handle Bar Tube 1 B Hand Pulse Sensor-Upper 2 B Hand Pulse Sensor-Lower 2 B Handle Bar Foam Grip 2 B Handle Bar cap 2 B Handle Bar Adjustment Knob 1 B Upright Tube 1 B X16 Screw 4 B M5X14 Screw with washer 4 B Upright Plastic Insert 1 B Speed Sensor Holder 1 B M8X65 Stabilizer Fix Bolt 4 B Ø88X17X1.5 Washer 4 B Rear Stabilizer Tube Adjustment Foot 2 B Stabilizer tube end cap 4 B Stabilizer tube Rear 1 B Stabilizer tube Front 1 B Front Stabilizer Tube foot-od28x12 2 B Transportation Wheel set 2 B Seat Post 1 B Seat Post Insert- OD60X124 1
