1 MD45 & MD60 Borraggregat

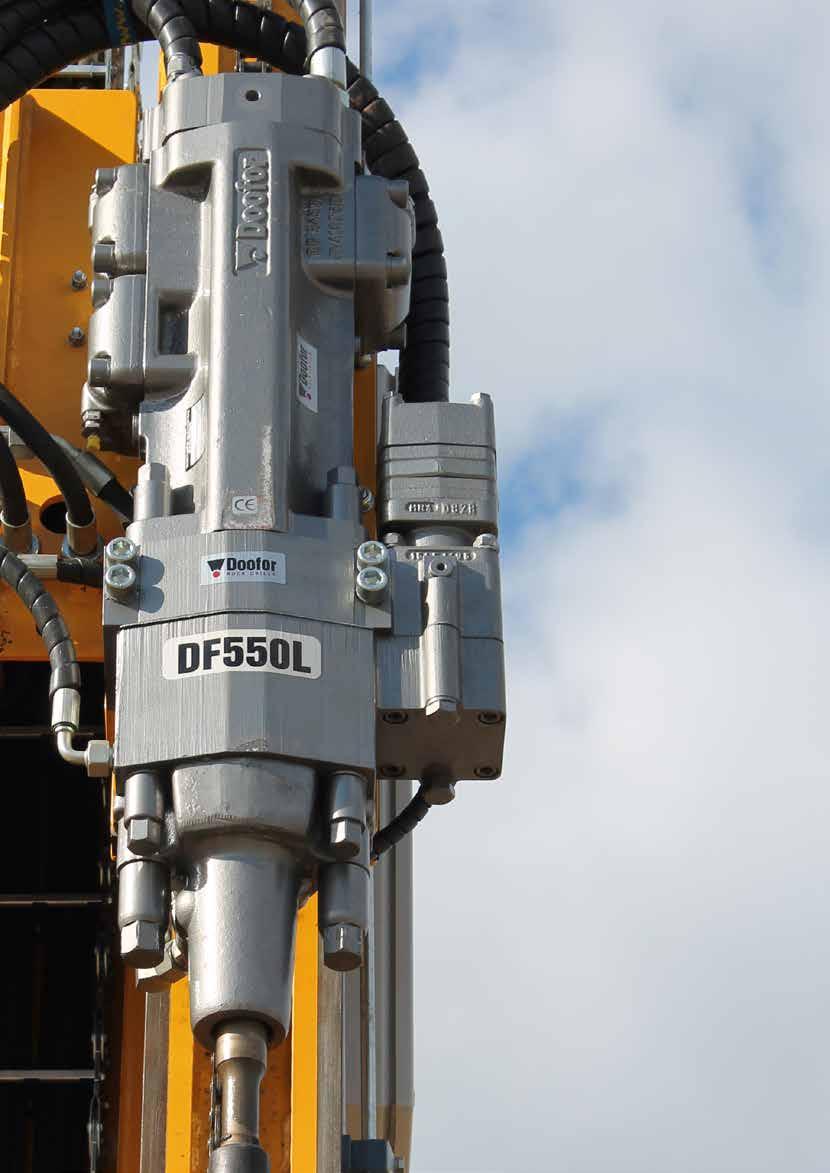

2 MD45 Tekniska data Borrmast Mastvikt Mastens totallängd Rekommenderad grävare Matningens lyftkraft Matningskraft Matningens slaglängd 1200 kg Sidotilt 360 Matningshastighet mm ton dan dan mm 0-0,5 m/s Klämbord (Option) Min. klämdiameter 40 mm Max. klämdiameter 250 mm Klämkraft dan Knäckningskraft danm Standard topphammare för spränghålsborrning Modell Doofor DF550L Vikt 152 kg Rotationshastighet Rpm Vridmoment 975 Nm (160 Hammarens slagkraft 17 kw Nackadapter R32, R38, T38 (std), T45 Standard topphammare för grundläggning Modell Eurodrill HD2004 Vikt 210 kg Rotationshastighet 144 rpm Vridmoment 440 danm Hammarens slagkraft < 320 Nm Frekvens < bpm Nackadapter H64 L/R

3 MD60 Tekniska data Borrmast Mastvikt Mastens totallängd Rekommenderad grävare Matningens lyftkraft Matningskraft Matningens slaglängd 1300 kg Sidotilt 360 Matningshastighet mm ton dan dan mm 0-0,5 m/s Klämbord Min. klämdiameter 40 mm Max. klämdiameter 250 mm Klämkraft dan Knäckningskraft danm Standard topphammare för spränghålsborrning Modell Doofor DF550L Vikt 152 kg Rotationshastighet Rpm Vridmoment 975 Nm (160 Hammarens slagkraft 17 kw Nackadapter R32, R38, T38 (std), T45 Standard topphammare för grundläggning Modell Eurodrill HD2004 Vikt 210 kg Rotationshastighet 144 rpm Vridmoment 440 danm Hammarens slagkraft < 320 Nm Frekvens < bpm Nackadapter H64 L/R

MD45 och MD60 har SPD s standard bultmönster på en 45 graderskonsol, där vilket

men rekommenderas sitta vid kompressorn eller på bäraren.

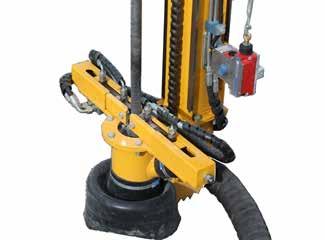

140 mm. Cylindrarna används för att hålla borrstången vid isärknäckning etc.

monterad, på den kan en gummidamask monteras som tätar mellan kåpan och berget.

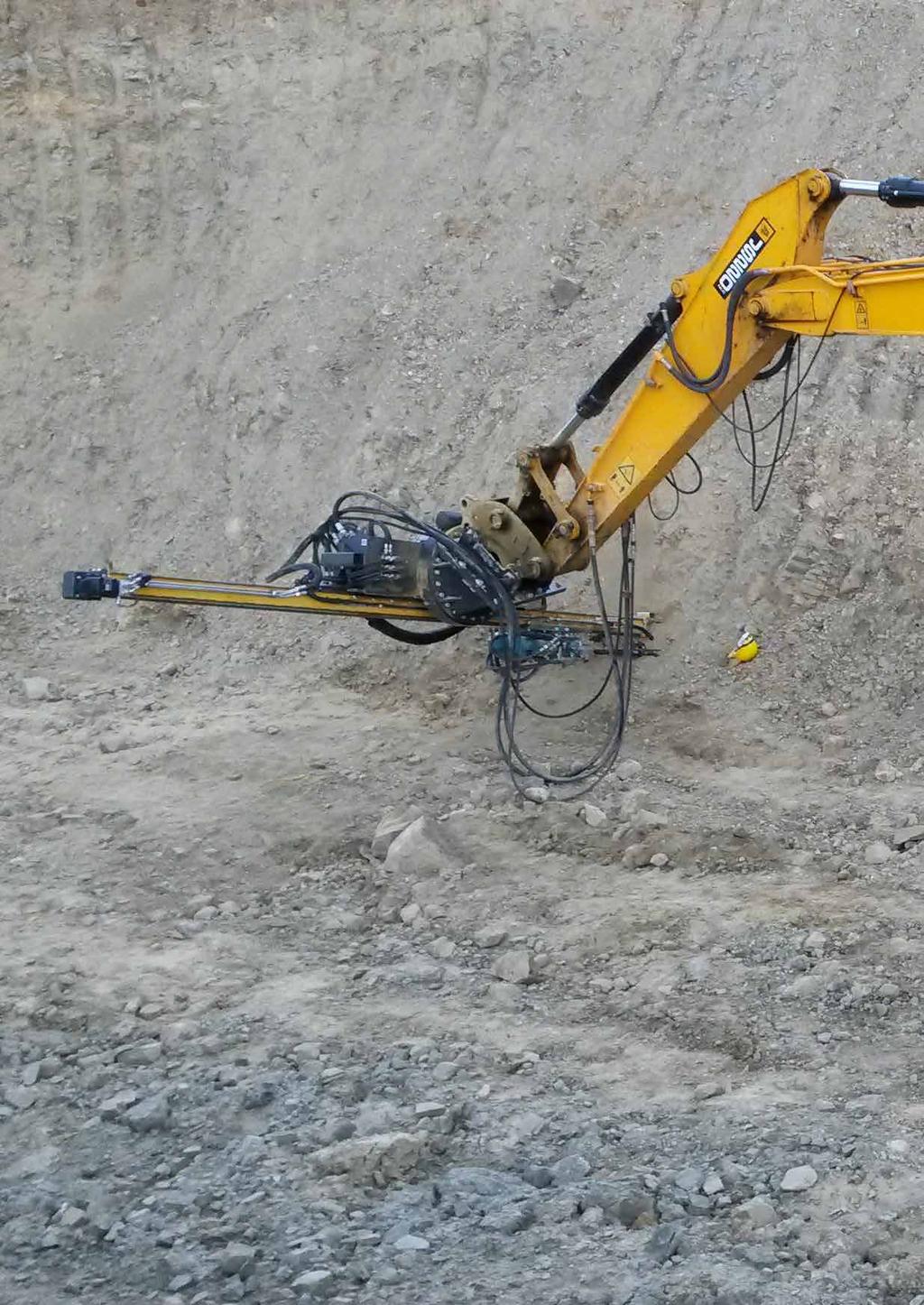

Masten kan användas som grundläggningsmast alternativt som spränghålsborrmast.

ex för borrning av ankarstag, bultning, eller soil nailing.

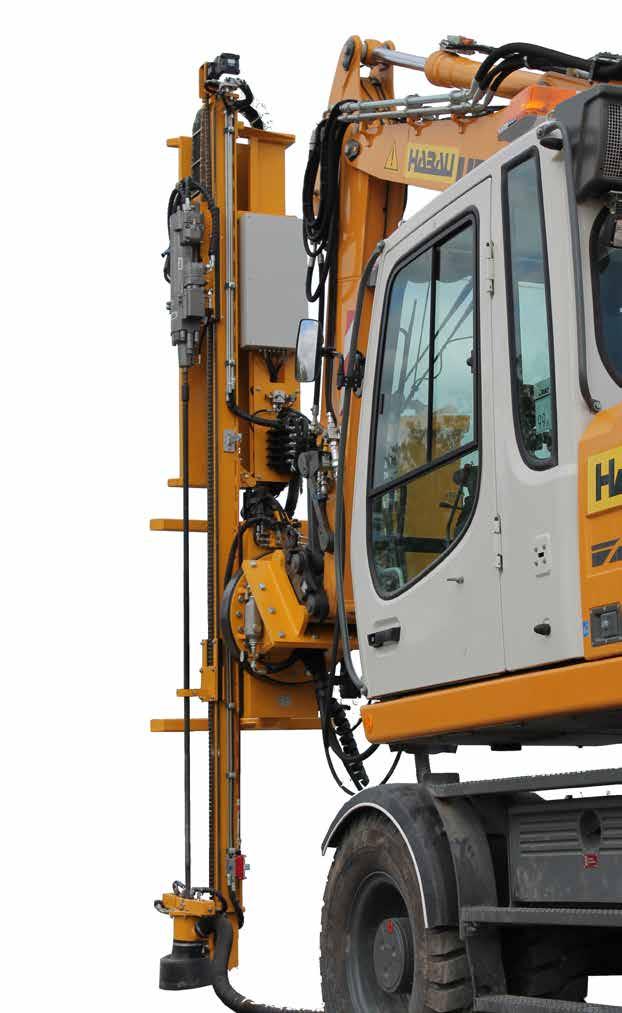

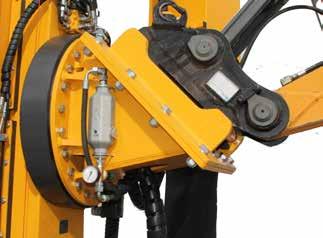

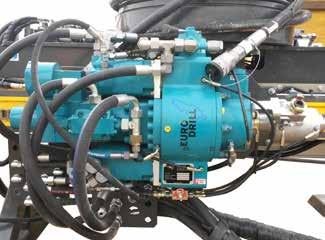

6 MD45 och MD60 har SPD s standard bultmönster på en 45 graderskonsol, där vilket maskinfäste som helst kan bultas, med andra ord går det flytta masten mellan maskiner som har olika fästen. Mastens tilt är en kraftig slewdrive från tyska Imo, den garanterar tiltning på upp till 360 grader. Som option kan oljesmörjburken monteras på masten för smörjning av topphammaren, men rekommenderas sitta vid kompressorn eller på bäraren. Masten har ett kraftigt klämbord med centralizer och genomgångshål på upp till 140 mm. Cylindrarna används för att hålla borrstången vid isärknäckning etc. Under klämcylindrarna sitter den kraftiga kåpan till eventuell dammsugare monterad, på den kan en gummidamask monteras som tätar mellan kåpan och berget. På mastens sida sitter nödstoppslinan med återställning monterad. Masten kan användas som grundläggningsmast alternativt som spränghålsborrmast. Som grundläggningsmast monterar SPD i första hand topphammare från Eurodrill, t.ex för borrning av ankarstag, bultning, eller soil nailing. Som spränghålsborrmast monteras topphammare från finska Doofor På begäran kan andra fabrikat monteras mot extra kostnad. Fjärrstyrningen har potentiometrar för justering av frekvens, rotationshastighet, rotationskraft Inbyggd påhuggsautomatik med fastborrningsautomatik

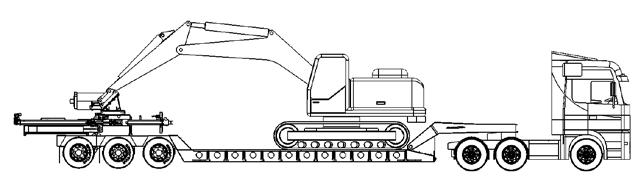

7 ** E ** C ** D 4800 mm C ** F ** B ** E 360 H ** D ** Mått som beror på vilken bärare som används

Scandinavian Pile Driving AB Fridhemsgatan 16, 733 39 Sala, Sweden Telefon +46 (0)224 138 10 Mobiltelefon +46

8 Scandinavian Pile Driving AB Fridhemsgatan 16, Sala, Sweden Telefon +46 (0) Mobiltelefon +46 (0) Dealer stamp All technical data can be subject to change without notice
