1 Styrbar Borrning och tillbehör Vermeer Viking AB, Hösten 2015

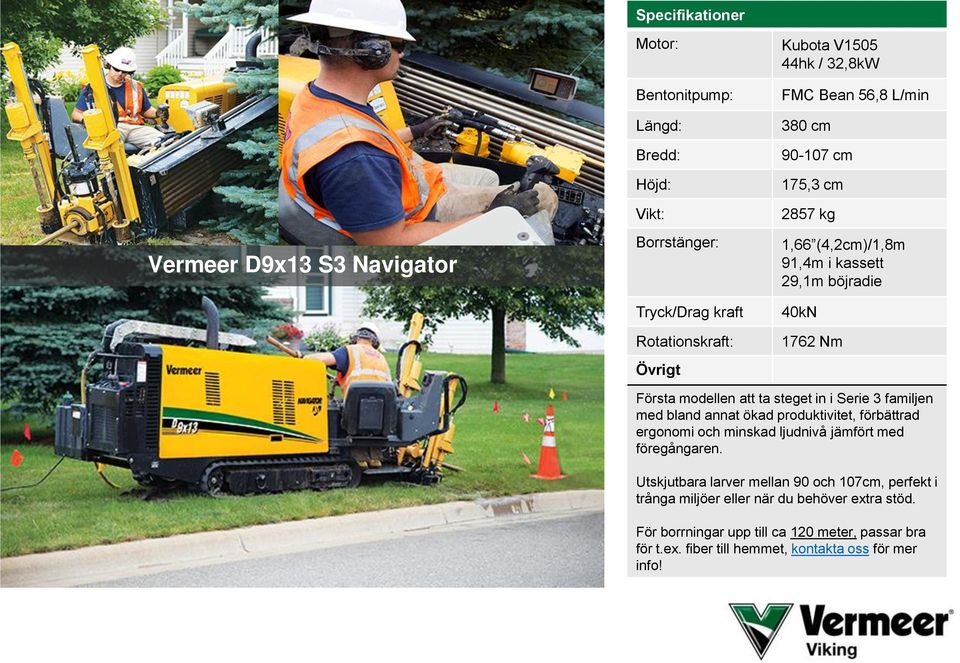

2 Specifikationer Vermeer D9x13 S3 Navigator Motor: Bentonitpump: Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt Kubota V hk / 32,8kW FMC Bean 56,8 L/min 380 cm cm 175,3 cm 2857 kg 1,66 (4,2cm)/1,8m 91,4m i kassett 29,1m böjradie 40kN 1762 Nm Första modellen att ta steget in i Serie 3 familjen med bland annat ökad produktivitet, förbättrad ergonomi och minskad ljudnivå jämfört med föregångaren. Utskjutbara larver mellan 90 och 107cm, perfekt i trånga miljöer eller när du behöver extra stöd. För borrningar upp till ca 120 meter, passar bra för t.ex. fiber till hemmet, kontakta oss för mer info!

Serie 3 familjen med bland annat ökad produktivitet, förbättrad ergonomi och minskad ljudnivå jämfört med föregångaren.

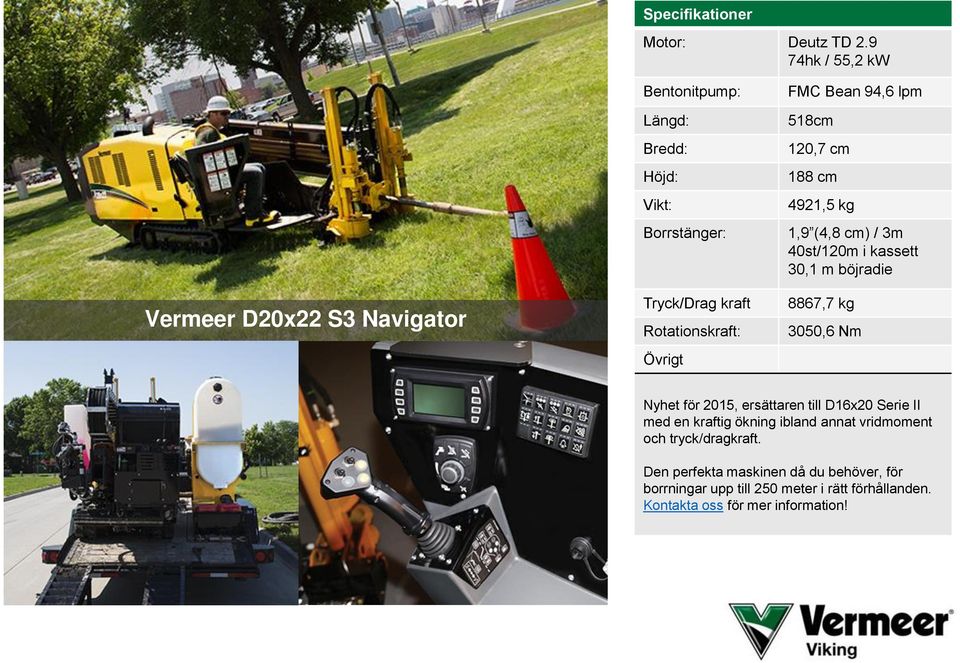

3 Specifikationer Motor: Deutz TD hk / 55,2 kw Vermeer D20x22 S3 Navigator Bentonitpump: Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft: Övrigt FMC Bean 94,6 lpm 518cm 120,7 cm 188 cm 4921,5 kg 1,9 (4,8 cm) / 3m 40st/120m i kassett 30,1 m böjradie 8867,7 kg 3050,6 Nm Nyhet för 2015, ersättaren till D16x20 Serie II med en kraftig ökning ibland annat vridmoment och tryck/dragkraft. Den perfekta maskinen då du behöver, för borrningar upp till 250 meter i rätt förhållanden.

Rotationskraft: Övrigt FMC Bean 94,6 lpm 518cm 120,7 cm 188 cm 4921,5 kg 1,9 (4,8 cm) / 3m 40st/120m i kassett 30,1 m

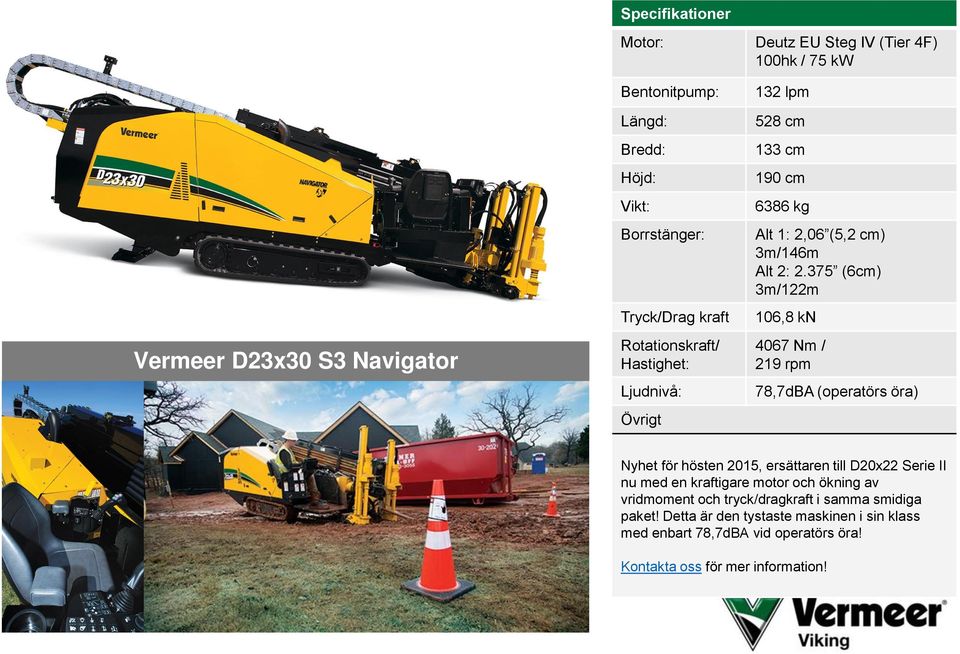

4 Specifikationer Motor: Deutz EU Steg IV (Tier 4F) 100hk / 75 kw Vermeer D23x30 S3 Navigator Bentonitpump: Längd: Bredd: Höjd: Vikt: Borrstänger: Tryck/Drag kraft Rotationskraft/ Hastighet: Ljudnivå: Övrigt 132 lpm 528 cm 133 cm 190 cm 6386 kg Alt 1: 2,06 (5,2 cm) 3m/146m Alt 2: (6cm) 3m/122m 106,8 kn 4067 Nm / 219 rpm 78,7dBA (operatörs öra) Nyhet för hösten 2015, ersättaren till D20x22 Serie II nu med en kraftigare motor och ökning av vridmoment och tryck/dragkraft i samma smidiga paket! Detta är den tystaste maskinen i sin klass med enbart 78,7dBA vid operatörs öra!

375 (6cm) 3m/122m 106,8 kn 4067 Nm / 219 rpm 78,7dBA (operatörs öra) Nyhet för hösten 2015, ersättaren till D20x22 Serie II nu med en kraftigare

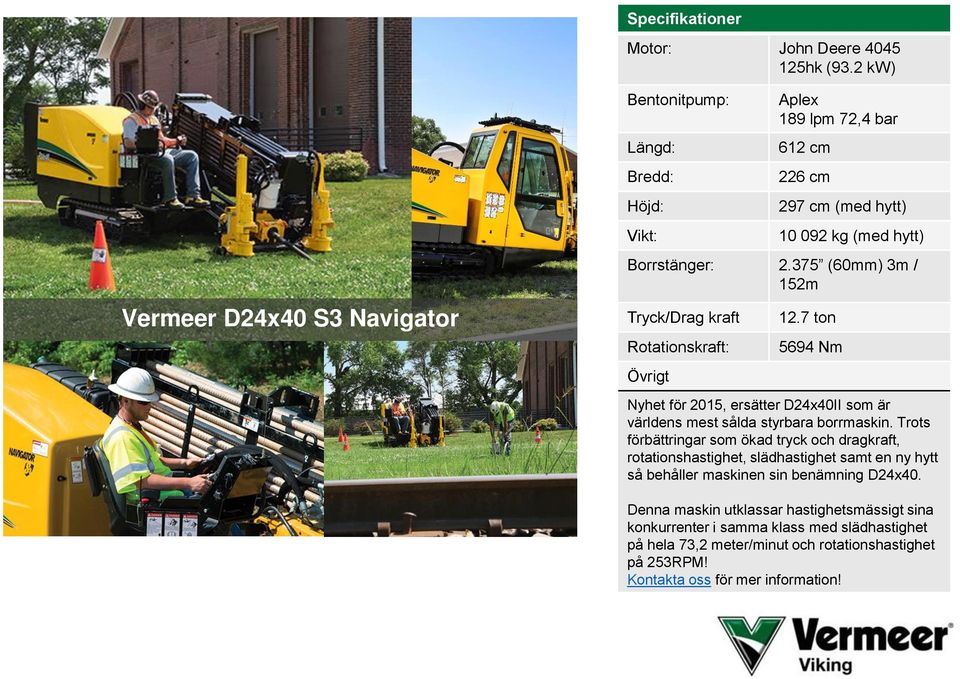

5 Specifikationer Motor: John Deere hk (93.2 kw) Vermeer D24x40 S3 Navigator Bentonitpump: Längd: Bredd: Höjd: Vikt: Aplex 189 lpm 72,4 bar 612 cm 226 cm 297 cm (med hytt) kg (med hytt) Borrstänger: (60mm) 3m / 152m Tryck/Drag kraft Rotationskraft: Övrigt 12.7 ton 5694 Nm Nyhet för 2015, ersätter D24x40II som är världens mest sålda styrbara borrmaskin. Trots förbättringar som ökad tryck och dragkraft, rotationshastighet, slädhastighet samt en ny hytt så behåller maskinen sin benämning D24x40. Denna maskin utklassar hastighetsmässigt sina konkurrenter i samma klass med slädhastighet på hela 73,2 meter/minut och rotationshastighet på 253RPM!

375 (60mm) 3m / 152m Tryck/Drag kraft Rotationskraft: Övrigt 12.7 ton 5694 Nm Nyhet för 2015, ersätter D24x40II som är världens mest sålda styrbara borrmaskin.

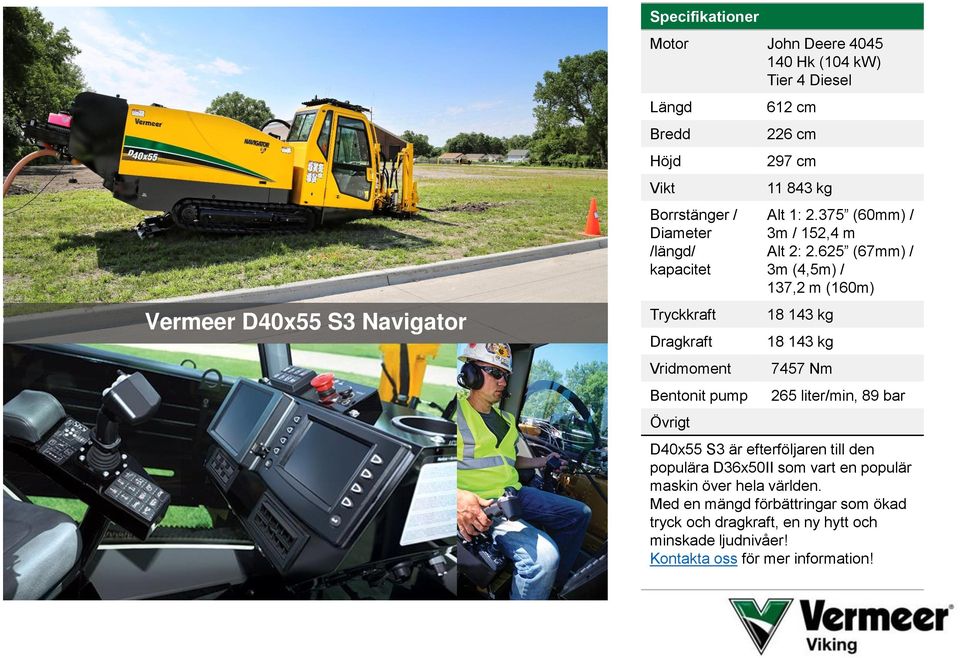

6 Vermeer D40x55 S3 Navigator Specifikationer Motor John Deere Hk (104 kw) Tier 4 Diesel Längd Bredd Höjd Vikt Borrstänger / Diameter /längd/ kapacitet Tryckkraft Dragkraft Vridmoment Bentonit pump Övrigt 612 cm 226 cm 297 cm kg Alt 1: (60mm) / 3m / 152,4 m Alt 2: (67mm) / 3m (4,5m) / 137,2 m (160m) kg kg 7457 Nm 265 liter/min, 89 bar D40x55 S3 är efterföljaren till den populära D36x50II som vart en populär maskin över hela världen. Med en mängd förbättringar som ökad tryck och dragkraft, en ny hytt och minskade ljudnivåer!

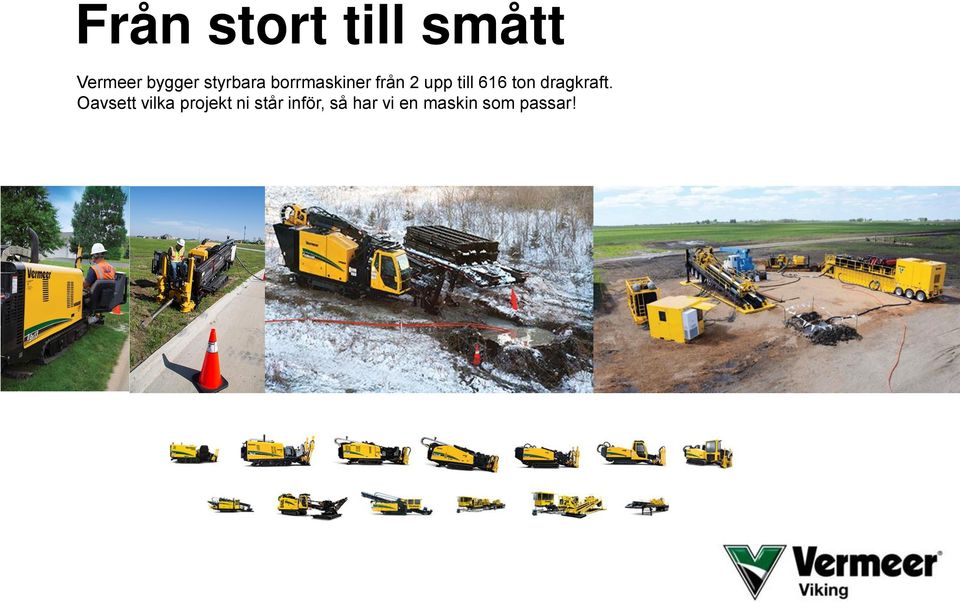

7 Från stort till smått Vermeer bygger styrbara borrmaskiner från 2 upp till 616 ton dragkraft. Oavsett vilka projekt ni står inför, så har vi en maskin som passar!

EU Med ett stort sortiment av adaptrar och övergångar kan vi utrusta de

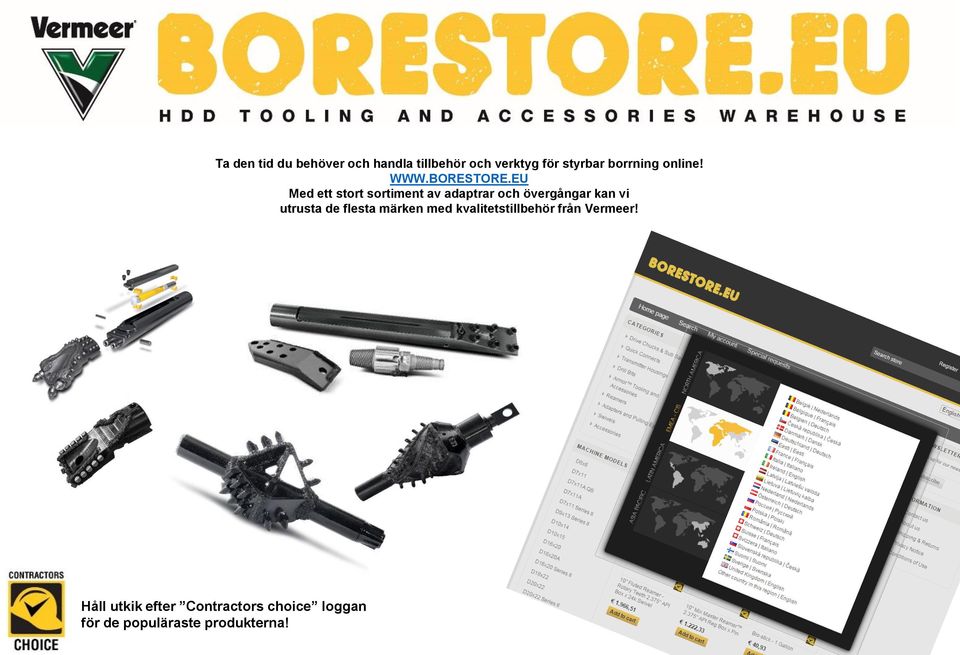

8 Ta den tid du behöver och handla tillbehör och verktyg för styrbar borrning online! Med ett stort sortiment av adaptrar och övergångar kan vi utrusta de flesta märken med kvalitetstillbehör från Vermeer! Håll utkik efter Contractors choice loggan för de populäraste produkterna!

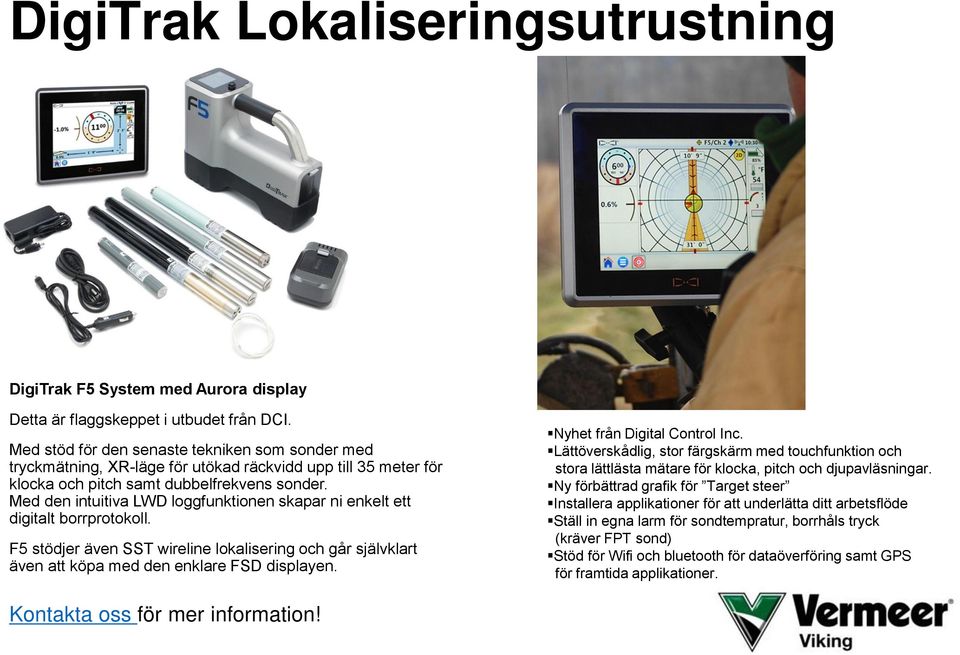

9 DigiTrak Lokaliseringsutrustning DigiTrak F5 System med Aurora display Detta är flaggskeppet i utbudet från DCI. Med stöd för den senaste tekniken som sonder med tryckmätning, XR-läge för utökad räckvidd upp till 35 meter för klocka och pitch samt dubbelfrekvens sonder. Med den intuitiva LWD loggfunktionen skapar ni enkelt ett digitalt borrprotokoll. F5 stödjer även SST wireline lokalisering och går självklart även att köpa med den enklare FSD displayen. Nyhet från Digital Control Inc. Lättöverskådlig, stor färgskärm med touchfunktion och stora lättlästa mätare för klocka, pitch och djupavläsningar. Ny förbättrad grafik för Target steer Installera applikationer för att underlätta ditt arbetsflöde Ställ in egna larm för sondtempratur, borrhåls tryck (kräver FPT sond) Stöd för Wifi och bluetooth för dataöverföring samt GPS för framtida applikationer.

Med den intuitiva LWD loggfunktionen skapar ni enkelt ett digitalt borrprotokoll. F5 stödjer även SST wireline lokalisering och går självklart även att köpa med den enklare FSD displayen.

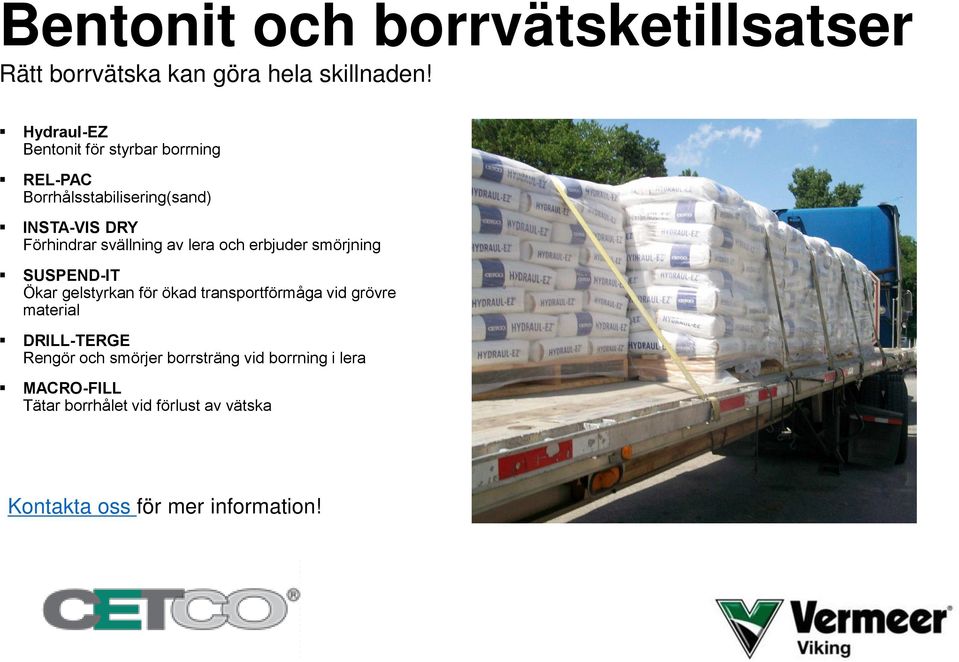

10 Bentonit och borrvätsketillsatser Rätt borrvätska kan göra hela skillnaden! Hydraul-EZ Bentonit för styrbar borrning REL-PAC Borrhålsstabilisering(sand) INSTA-VIS DRY Förhindrar svällning av lera och erbjuder smörjning SUSPEND-IT Ökar gelstyrkan för ökad transportförmåga vid grövre material DRILL-TERGE Rengör och smörjer borrsträng vid borrning i lera MACRO-FILL Tätar borrhålet vid förlust av vätska

Förhindrar svällning av lera och erbjuder smörjning SUSPEND-IT Ökar gelstyrkan för ökad

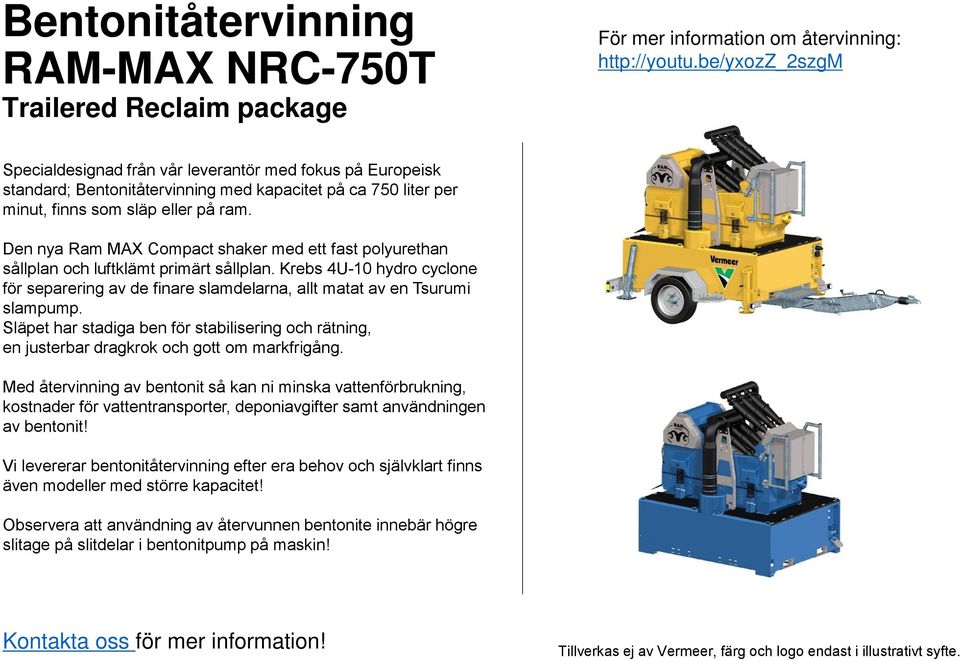

11 Bentonitåtervinning RAM-MAX NRC-750T Trailered Reclaim package För mer information om återvinning: Specialdesignad från vår leverantör med fokus på Europeisk standard; Bentonitåtervinning med kapacitet på ca 750 liter per minut, finns som släp eller på ram. Den nya Ram MAX Compact shaker med ett fast polyurethan sållplan och luftklämt primärt sållplan. Krebs 4U-10 hydro cyclone för separering av de finare slamdelarna, allt matat av en Tsurumi slampump. Släpet har stadiga ben för stabilisering och rätning, en justerbar dragkrok och gott om markfrigång. Med återvinning av bentonit så kan ni minska vattenförbrukning, kostnader för vattentransporter, deponiavgifter samt användningen av bentonit! Vi levererar bentonitåtervinning efter era behov och självklart finns även modeller med större kapacitet! Observera att användning av återvunnen bentonite innebär högre slitage på slitdelar i bentonitpump på maskin! Tillverkas ej av Vermeer, färg och logo endast i illustrativt syfte.

Den nya Ram MAX Compact shaker med ett fast polyurethan sållplan och luftklämt primärt sållplan. Krebs 4U-10 hydro cyclone för separering av de finare slamdelarna, allt matat av en Tsurumi slampump.

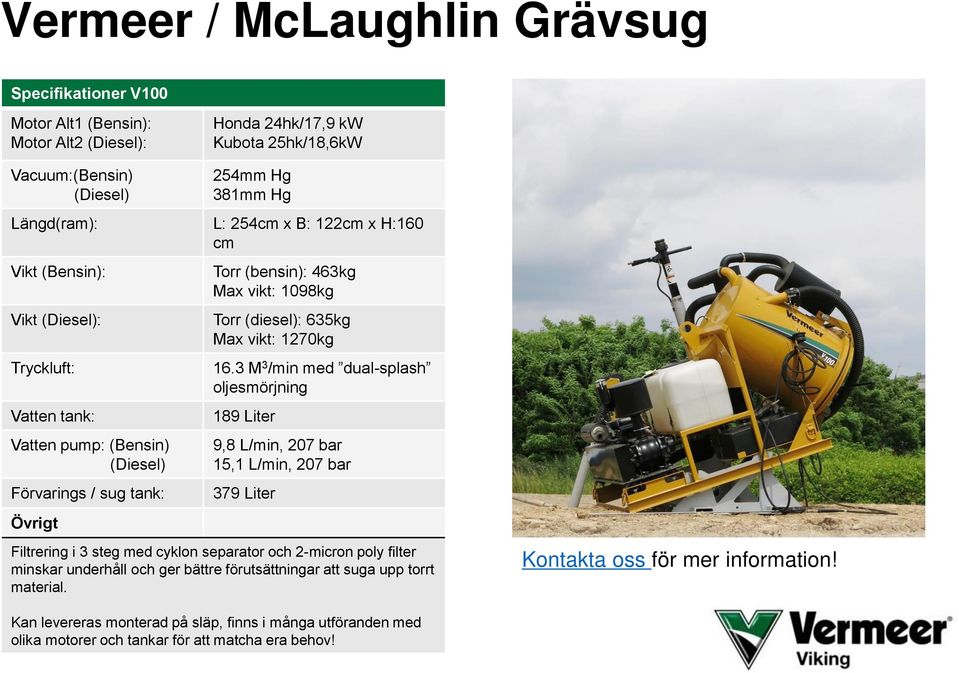

12 Vermeer / McLaughlin Grävsug Specifikationer V100 Motor Alt1 (Bensin): Motor Alt2 (Diesel): Honda 24hk/17,9 kw Kubota 25hk/18,6kW Vacuum:(Bensin) (Diesel) 254mm Hg 381mm Hg Längd(ram): L: 254cm x B: 122cm x H:160 cm Vikt (Bensin): Vikt (Diesel): Tryckluft: Vatten tank: Vatten pump: (Bensin) (Diesel) Förvarings / sug tank: Övrigt Torr (bensin): 463kg Max vikt: 1098kg Torr (diesel): 635kg Max vikt: 1270kg 16.3 M 3 /min med dual-splash oljesmörjning 189 Liter 9,8 L/min, 207 bar 15,1 L/min, 207 bar 379 Liter Filtrering i 3 steg med cyklon separator och 2-micron poly filter minskar underhåll och ger bättre förutsättningar att suga upp torrt material. Kan levereras monterad på släp, finns i många utföranden med olika motorer och tankar för att matcha era behov!

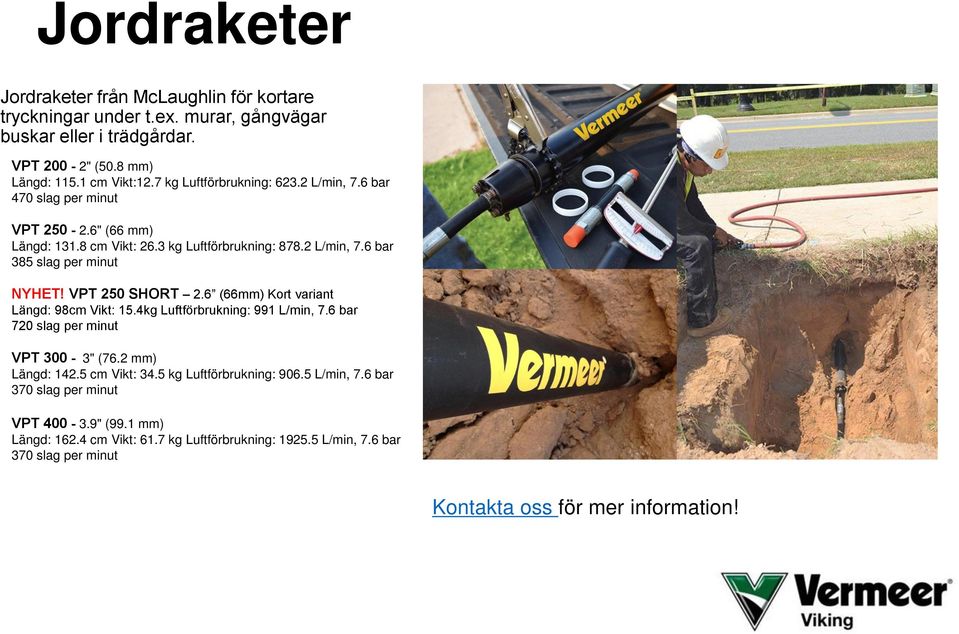

13 Jordraketer Jordraketer från McLaughlin för kortare tryckningar under t.ex. murar, gångvägar buskar eller i trädgårdar. VPT 200-2" (50.8 mm) Längd: cm Vikt:12.7 kg Luftförbrukning: L/min, 7.6 bar 470 slag per minut VPT " (66 mm) Längd: cm Vikt: 26.3 kg Luftförbrukning: L/min, 7.6 bar 385 slag per minut NYHET! VPT 250 SHORT 2.6 (66mm) Kort variant Längd: 98cm Vikt: 15.4kg Luftförbrukning: 991 L/min, 7.6 bar 720 slag per minut VPT 300-3" (76.2 mm) Längd: cm Vikt: 34.5 kg Luftförbrukning: L/min, 7.6 bar 370 slag per minut VPT " (99.1 mm) Längd: cm Vikt: 61.7 kg Luftförbrukning: L/min, 7.6 bar 370 slag per minut

VPT 250 SHORT 2.6 (66mm) Kort variant Längd: 98cm Vikt: 15.4kg Luftförbrukning: 991 L/min, 7.6 bar 720 slag per minut VPT 300-3" (76.2 mm) Längd: 142.5 cm Vikt: 34.

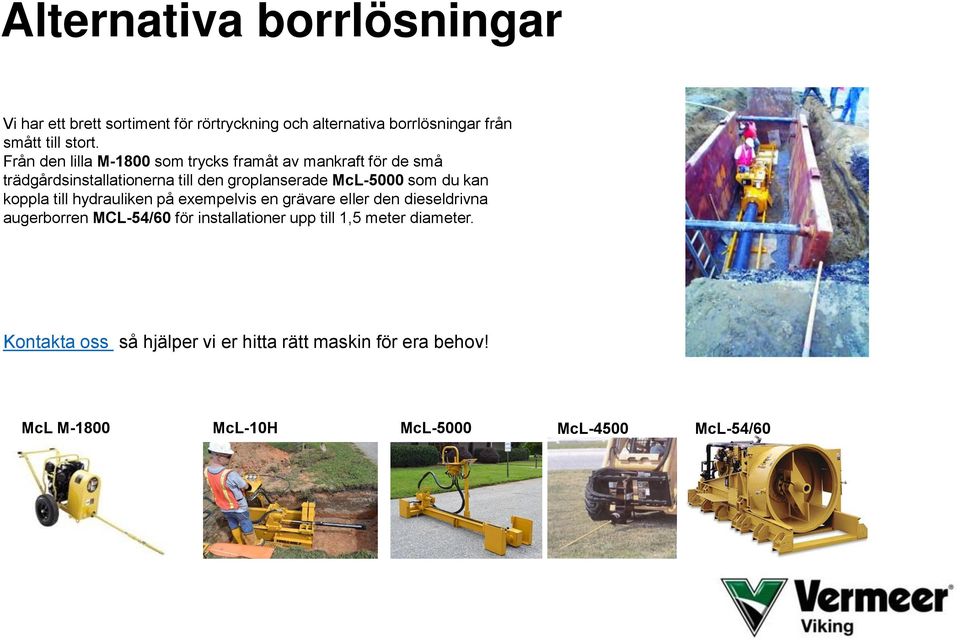

14 Alternativa borrlösningar Vi har ett brett sortiment för rörtryckning och alternativa borrlösningar från smått till stort. Från den lilla M-1800 som trycks framåt av mankraft för de små trädgårdsinstallationerna till den groplanserade McL-5000 som du kan koppla till hydrauliken på exempelvis en grävare eller den dieseldrivna augerborren MCL-54/60 för installationer upp till 1,5 meter diameter. Kontakta oss så hjälper vi er hitta rätt maskin för era behov! McL M-1800 McL-10H McL-5000 McL-4500 McL-54/60

du kan koppla till hydrauliken på exempelvis en grävare eller den dieseldrivna augerborren MCL-54/60 för installationer upp

15 För mer information, vänligen kontakta oss! Vermeer Viking AB Parkgatan 15-D Askersund Vi reserverar oss för eventuella felskrivningar samt ändringar i specifikationer och utbud.

se 0583-75 74 75 Parkgatan 15-D 69633 Askersund Vi
