1 RAPPORT 1994 : 12 Skogshuggarkojan vid Jämtgaveln En dokumentalionsrapport Borgsjö socken Medelpad ";,{ I-,, r: \ l-,, I.. L., ~~/~ " fit WP~ ~ ~.. ~ - h p...:j >--;,~' ~~II L...-rit) hl I. --J. ~ '---- UNMuSEET VASfERNORRLAND Länsmuseets uppdragsverksamhet BYGGNADSVARD REFERENSEXEMPLAR

2 RAPPORT 1994 : 12 SkogshuggarKojan vid Jämtgaveln En dokumentationsrapport: Borgsjö socken Medelpad Länsmuseets uppdragsverksamhet BYGG ADSVARD Härnösand. Oktober 1994 Seth Jansson

3 BESIKTNINGSPROTOKOLL/DOKUMENTATION Dnr Kommun -'Åc:n"'g"e'-- =..,-_ Socken Borgsjö Fastighet Nalurreservat/Jämtgaveln Ägare/sagesman Adress --::---::_,...- Tfn Kartblad =_-,--,-- Koordinater Objektets art Skogskoja Fotodok Bilagor Resväg _--:--::-:- -:-::---::--::-: Km _-=-_ Tidsåtg. Handläggare Seth Jansson. Hjördis Ek Datum / Länsmuseet Västernorrland Box Härnösand Besiktning/mötesprotokoll avs skogskojan med tillhörande ekonomibyggnad lliliämllmyeln...boresjö sn, Anee k!olollidllidwuwoil, _ Närvarande: Anders Nyström, Projektkontorel. Sture Sjöström, Änge Byggservice. Seth Jansson, Länsmuseet. Skogskojall med tillhörande ekonomibyggnad' som troligen är uppförd runt sekelskiftet är placerdd vid Jämtgaveln nära jämtlandsgränsen ovanför sjön Torrringen. Kojan är den enda kvarvarande av denna typ inom Ange kommnn. SkQgskojan, beskrivning " Skogskojan är uppförd i timmer och långsidornas ytterväggar är indelade i fack som är fyllda med jord och mossa vilande på hyllor av trä i tre fack. Kortsidoma (gavlarna) är i obarkat rundtimmer. Långsidornas innerväggar bestårav resta och utkilade stockar med den obarkade och runda sidan utåt ytterväggens tätningsmaterial. Byggnadskroppen vilar på en grund av sandblandad jord och där baksidan delvis är ingrävd i en jordbank med inblandning av sand. I övrigt är de nedre stockvarven täckta med sandblandad jord. Sadeltaket som vilar på en friliggande kroppås, uppallad av rundtimmer, är täckt av handspjälkat spån i två lager (varv). De övriga takåsama består av varvat och klent rundvirke med ett avstånd av 22,S cm. Innertaket är lagt med klent rundtimmer som vilar enban mot gavelväggarnas krön. Innenaket är tätat med mossa och täckt av jord. På den norra gaveln finns ett kvadratiskt fönster med fyra lufter. Mot södra gaveln finns en kvadratisk eldstad ca 100 cm i sida och intill 70 cm hög och byggd av knuttimrat (laskat) virke. Jordgolvet är täckt med kluvna stockar. Byggnaden är ca 500 cm lång och intill 500 cm bred. Höjden är intill 300 cm.

4 Skador Norra gaveln: Byggnadens tre första stockvarv är kraftigt skadade av röta genom att jord har skottats upp mot fasaden. Fönsterdetaljerna är uttorkade. Ställvis skadade stockändar "knutar". Skogskojans norra gavel. Taket har forskjutits pga snöl.!ii!~~~~!iiiilli~~~~~~~~!'!""':~~~~~~ lyngden. Västra fasaden: Fasadmaterialet är helt utrasat. Tätningsmateri-al såsom jord och mossa är synligt. Innerväggen framträder. Södra gaveln:. Nedre stockvarven skadade. Stockändar "knutat" kraftigt skadade. Östra fasaden: Fasadmaterialet är helt utrasat. Här har, liksom västra fasaden, tätningsmaterialet rasat ut vilket har medfört att innerväggen är synlig. Den nedre delen av fasaden är täckt med jord och sand. Ytteltaket: Takets konstruktionsdetaljer är till delar i gott skick. Taket har glidit åt väster och är idag stöttat. Taktäckningsmaterialet är i dåligt skick.. Innertaket: Takmaterialet som består av utkilat rundvirke är i mycket dåligt skick pga att tätningsmaterialet bundit fukt mot virket. 4

5 Åtgärder Vid åtgärder och restaurering av skogskojan skall varsamhet iakttagas så att byggnadens tekniska- och kulturhistoriska värde ej förändras. Åtgärderna skall ske enligt följande: l. Sadeltaket med kroppås och andra takåsar lyftes av. Rundvirket ersätts vid behov. Taktäckningen, som består av handkluvet spån i två lager, ersätts med dito. 2. Tätningsmaterialet mot innertaket som består av jord och sand skottas av. 3. Långsidorna rensas från tätnings- och fasadmaterial. Fasadmaterialet ersätts med nytillverkat dito. Tätningsmaterialet i hyllfacken tas bort och ersätts ej. Fasaden drevas med mossa. 4. Gavlarna fixeras och repareras. Stockvarv bytes efter behov. 5. Innertaket ersätts med dito. 6. Golvmaterialet ersätts vid behov. Alternativt tas bort. 7. Innerväggar (långsidorna) repareras eller ersätts med dito. 8. Byggnadens dörr och fönster åtgärdas och återinsätts. Samtliga åtgärder på byggnadskroppen skall ske med varsamhet. Åter-användning av byggnadsmaterialet skall ske i så stor utsträckning som möjligt. Skogskojans västra fasad. Här är fasad-materialet borttaget. Ekonomibyggnaden, beskrivning Byggnaden är uppförd i liggande rundtimmer i direkt anslutning till marken. Pulpettaket är täckt med handkluvet spån i två varv. Tidigare fönsteröppningar är igensatta med timmer. Byggnadskroppen är något kortare än den tidigare varit. Ca 120cm av byggnadens ursprungliga längd (520cm) är bortrivet och ligger vid den västra gaveln. Här bör man ta ställning om återskapande av byggnadskroppens ursprungliga volym och storlek. 5

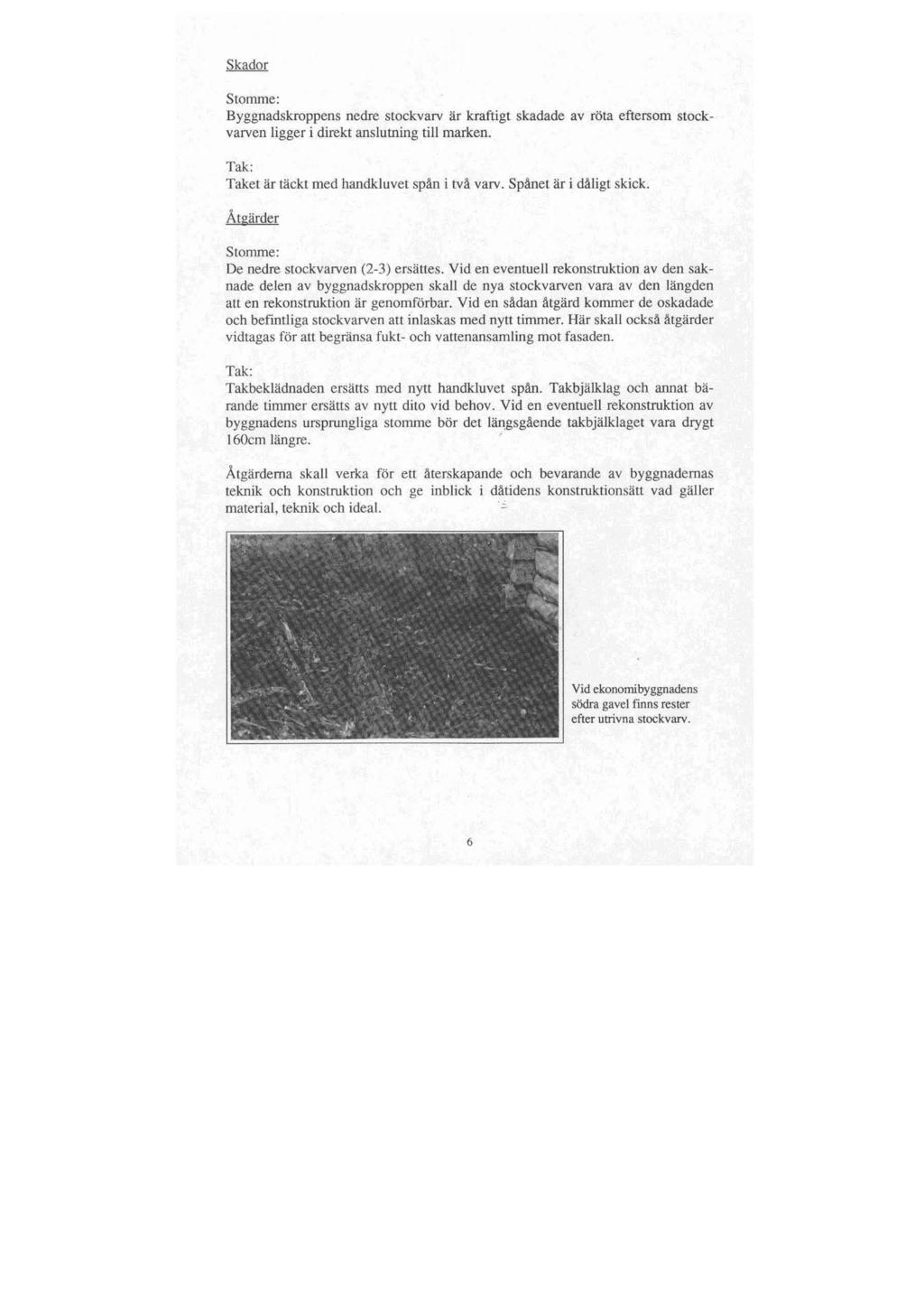

6 Skador Stomme: Byggnadskroppens nedre stockvarv är kraftigt skadade av röta eftersom stockvarven ligger i direkt ansluming till marken. Tak: Taket är täckt med handkjuvet spån i två varv. Spånet är i dåligt skick. Åtgärder Stomme: De nedre stockvarven (2-3) ersättes. Vid en eventuell rekonstruktion av den saknade delen av byggnadskroppen skall de nya stockvarven vara av den längden att en rekonstruktion är genomförbar. Vid en sådan åtgärd kommer de oskadade och befintliga stockvarven att inlaskas med nytt timmer. Här skall också åtgärder vidtagas för att begränsa fukt-och vattenansamling mot fasaden. Tak: Takbeklädnaden ersätts med nytt handkluvet spån. Takbjälklag och annat bärande timmer ersätts av nytt dito vid behov. Vid en eventuell rekonstruktion av byggnadens ursprungliga stomme bör det längsgående takbjälklaget vara drygt l60cm längre. Åtgärdema skall verka för ett återskapande och bevarande av byggnademas teknik och konstruktion och ge inblick i dåtidens konstruktionsätt vad gäller material, teknik och ideal.. Vid ekonomibyggnadens SÖdra gavel finns rester efter utrivna stockvarv. 6

7 Kompletterande och ändrade uppgifter avs skogskojan, Jämtgaveln, Borgsjö o socken, ADlle kommun. BYlIlmadsträlI Närvarande: Anders Nyström, Projektkontoret. Sture Sjöström, Ange Byggservice. Seth Jansson, Länsmuseet. Träffen initierades av att skogskojans fasader hade strippats frän fasad- och tätningsmateria. Långsidans innerväggar var framtagna och synliga frän utsidan. Jorden som täckte syllstockarna har avlägsnats Skogskojan Innerväggarna består av stående och kluvna stockar ca 20cm diameter med den rundade och obarkade sidan utåt. Stockarna är kraftigt skadade genom röta (ca 80%) och skall ersättas med dito. Däremot konstaterades det att innertakel var i bättre skick än väntat och att endast ett tiotal av innertakets runtimmer behövde ersättas. Vidare behöver samtliga syllstockar ersättas med nya i furu. Gavlarnas 2 3 nedre stockvarv ersättes av dito i furu. Här skall också åtgärder för avledning av vatten genomföras. Gavelsidomas stockändar repareras genom inlaskning av nytt timmer. Detta är viktigt eftersom fasadens tätningsmaterial vilar på hyllor som är anbringade till gavlarnas stockändar. Ekonomibyggnaden Den lilla ekonomibyggnaden eller stallet som den också kallas har varit betydligt större. Den del som finns kvar utgör endast intilfen tredjedel av den ursprungliga volymen. Byggnadskroppen har tidigare mätt ca 6 meter i sida och haft ett sadeltak. Efter att syllstockarna grävts fram påträffades också de resterande delarna av grundstommen. Skogskojan kan vara uppförd i återanvänt timmer rrån denna byggnad eflersom konstruktioner och spår lyder på återanvändning. Ett förslag är atl man reparerar den befintliga ekonomibyggnaden och inte rekonslruerar de nu rivna delarna. 7

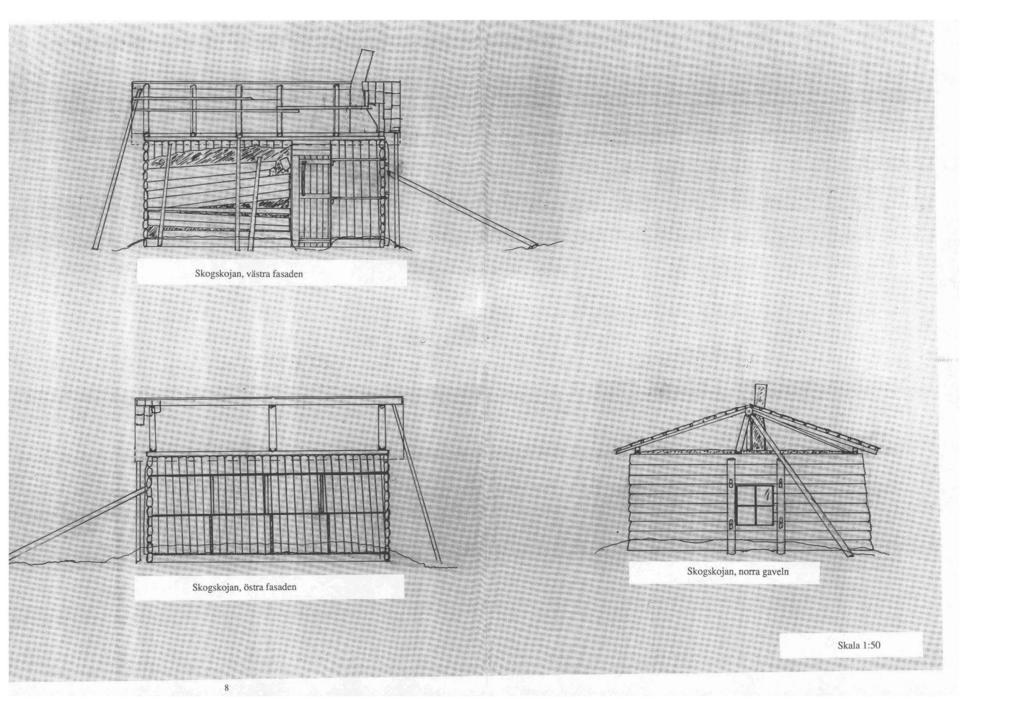

8 Skogskojan, västra fasaden Skogskojan, östra fasaden - - Skogskojan, norra gaveln - Skala J:50 8

9 Skogskojan, västm fasaden med härd och rökgång, - - Ekonomibyggnaden, norm gaveln med instreckad ursprunglig volym., - I I j I.J ~ Ekonomibyggnaden, västra fashden med instreckad ursprunglig volym. Skala 1:50 9

10 BILDTEXTER l. Skogskojans västra gavel. Fasa<!materialet borttaget. 2. Skogskojans nordvästra hörn. 3. Skogskojans norra gavel. Täckningsjorden bortagen från syllen. 4. Sydöstra hörnet. Syllstocken och innerväggens nedre parti. 5. Sten under syllstocken vid kojans norra gavel. 6. Nedre stockvarven vid södra gaveln. 7. Norra gaveln. 8. Norra gaveln och östra långsidan. 9. Skadade stockändar. 10. ÅS och innervägg vid takfoten. Il. - "- 12. Stockändar, syllstock och innervägg. Sydöstra hörnet. 13. Utgår 14. Ekonomibyggnadens sydöstra hörn. 15. Rester efter timmervägg vid ekonomibyggnadens södra gavel. 10

11

12 BILDTEXTER ANM 1-33 Borgsjö sno DATUM O 1 Jämtgavelns skonshuoaarkoia: dörr från öster uli " -, dörr från öster 3 - ", östra fasaden 4 -"-, norra gavelnoeken 5 - "-, rotet vid norra gaveln 6 - " -, rotet vid norra gaveln 7 - " -, västra långsidan 8 -"-, NV hörnet 9 - " -, NV gaveln - "-, interiör mot söder "-, interiör mot söder 12 - " -, Interiör mot norr, härden 13 -"-, interiör mot norr, härden 14 - " -, inaånnen mol öster 15 - " -, en hyl Ja" mol norr 16 - " -, hylla mot norr 17 - " -, rökgång mot norr 18 -" - :hylla vid härden, mot norr 19 - " -, sta] lelji.:östra fasad 20 - " -,.inoåno till stall, mot öster 21 -", delal i av innhnn 22 - " -, stall, södra gaveln 23 - " -, stall, västra långsidan 24 - "-, stall, norra gaveln 25 -"-, stall, interiör mot norr 26 -", stall interiör mnt norr 27 - "-, slall tokrotet mnl väster, 28 ", slallnol v mot norr 29 -"-, skonshunnarkoian från väster 30 - "-, stall från öster 12
