Smedjan vid Siggebohyttans bergsmansgård

Transkript

1 Smedjan vid Siggebohyttans bergsmansgård Linde socken, Lindesbergs kommun, Västmanland, Örebro län. Brädfodring samt lagning av grund Örjan Hedhman Charlott Torgén Rapport 2012:09 Engelbrektsgatan ÖREBRO Tel

2 2

3 INLEDNING... 5 ADMINISTRATIVA UPPGIFTER... 5 BYGGNADSBESKRIVNING... 6 UTFÖRDA ÅTGÄRDER Förstärkning av grunden Syllstocksbyte Fasaden brädslås Återställande av grundmur FOTOPROTOKOLL BILDDOKUMENTATION

4 4

5 Inledning Smedjan som tillhör byggnadsminnet Siggebohyttans bergsmansgård ägs och förvaltas av Örebro Läns Museum. Bidrag har beviljats av länsstyrelsen enligt beslut den med kr under byggnadsåret 2011 och med för byggnadsåret Reparationsarbetena har utförts i flera omgångar med start under juli 2011 augusti Tre kurser har anordnats i samarbete med Länsstyrelsen i Örebro Län vilka har ingått i planering och förberedelse av reparationsarbetet, dessa är Byggnadsundersökning av Smedjan, Virkesberedningskurs och Syllstocksbyte. Förstärkning av grundmuren utfördes i okt och lagning av timmerstommen samt arbete med att brädslå gavel och långsida mot väg har utförts under augusti Arbetena har utförts på ett föredömligt sätt med god byggnadsvård i åtanke. Antikvarisk medverkan har bestått av planering och deltagande av kurser, framskaffning av timmer, besiktningar vid pågående arbeten, skriftliga och muntliga anvisningar, fotodokumentation samt rapportskrivning. Administrativa uppgifter Fastighetsbeteckning: Fastighetsägare förvaltare och bidragmottagare: Bidrag: Egna insatser: Hantverkare: Siggebohyttans bergsmansgård, Linde socken Lindesbergs kommun, Västmanland, Örebro län Stiftelsen Örebro Läns Museum Bidrag har lämnats med kr under 2011 och kr under ÖLM har stått för antikvariska kontroller och material. Timmerman Daniel Eriksson Mattes gräv Nora Örebro läns museum, Örjan Hedhman samt Charlott Torgén Antikvarisk medverkan: Utförandeperiod: Juni 2011 augusti 2012 Slutbesiktning: så även grunden Diarienummer: Diarienummer Lst: Registrerade bilder: OLM_2011_26_1-14, Örjan Hedhman OLM_2011_26_15-27 Charlott Torgén Omslagsbild: Bild 1. Den färdigställda Smedjan 5

6 Byggnadsbeskrivning Smedjan är en överloppsbyggnad och ingår i byggnadsminnet Siggebohyttans bergsmansgård. Byggnadens exakta tillkomst är okänt men uppförandet skedde någon gång vid 1700-talets slut eller vid 1800-talets början. Smedjan har en tvådelad plan där det i den västra delen finns en bykstuga och i den östra delen finns själva smedjan. Utförda åtgärder Underhållsarbeten har förekommit flera gånger genom åren, den senaste utfördes 2008 då vägbanken schaktades ur och L-stöd av betong placerades framför långsidan mot vägen. Byggnaden ligger endast ett par meter från L-stöden och vägbanan är ca 1,5 meter högre än smedjans grundmur och syll. Salt och snösmältning efter vägplogning är ett skadeproblem. Trots försök att skydda byggnaden så var dess grundmur på väg att rasa ner i bäcken. Grundmuren har förstärkts. Den kraftiga sättningen i den syd-östra knuten har åtgärdats. Den kraftigt rötskadade syllen mot vägen har bytts. Långsidan mot vägen och östra gavelns timmer är skadat och för att rädda timret i byggnaden så brädslås dessa. I samarbete med Länsstyrelsen i Örebro har tre kurser anordnats i samband med iståndsättande av smedjan. Kursdeltagare har varit delaktiga i skrädning av väggtimmer och byte av syllstocken. Ett fönster i den västra gaveln har restaurerats. 1. Förstärkning av grunden Reparationsarbeten med att förstärka stengrunden utfördes under hösten Stenen i grundmuren har delvis rasat ned i en bäck som rinner intill smedjan. Detta leder till att vattnet ändrar riktning och underminerar grundläggningen. Större stenar måste läggas in i grunden i botten vid långsidans mitt och i hörnet mot ängen. Mindre stenar i grundmuren som var nedrasade har lyfts undan och större stenar har lagts in mot muren vid långsidans mitt och i hörnet mot ängen detta för att säkra grundmuren från att rasa ned i bäcken. Åtgärderna har utförts med goda kunskaper om hur murar läggs samt hur vatten i bäcken påverkar grundens stabilitet och med god naturvård i åtanke. 6

7 Bild 2 och 3. Grundmuren före säkring och förstärkning. Bild till höger visar bäckens förmåga att underminera grundläggningen då den letar sig nya vägar. Bild 4 och 5. Bild till vänster visar grunden före åtgärd. Bild till höger visar hur försiktigt arbetena utfördes med hänsyn till grundmuren och bäcken. Bild 6. Flera större stenar har lagts i bäcken för att säkra grundmuren. 7

8 2. Syllstocksbyte Syllstocken på södra långsidan mot vägen byttes ut i samband med en kurs under två dagar i juni 2012 av 7 stycken entusiastiska kursdeltagare under handledning av timmerman Daniel Eriksson. Timret kommer ifrån närområdet av skogsägaren Tord Wahlström i Öskevik. Knutlådor och dörrblad demonterades och skorstenen frilades för att undvika att taket fastnade vid lyftet. 4 lyftpunkter iordningställdes. Smedjans långsida mot vägen lyftes och riktades upp med tryckluftsdrivna lyftkuddar drivna av en kompressor som är skonsamma mot det gamla timret. Spännband monterades på flera ställen för att hålla ihop mindre timrade sektioner. Bild 7. Tryckluftsdrivna lyftkuddar har använts. Bild 8. Smedjans rötskadade syllstock har tagits bort. Mellanröstet var fastmurat i ässjans murning vilket ledde till att murningen sprack på två ställen vid lyftet. När smedjan sänktes gick de nybildade gliporna igen. Syllstocken som i hela sin längd var 11,2 meter lades framför väggen och utmärkning av knutar, mellanröste och dörrgåtar gjordes. Därefter höggs dessa uttag ur. Även en viss justering fick göras mot grundstenarna i upplaget. Nära framstående reparationsarbeten är att skorsten behöver muras om och nya ryggåsar behöver läggas i. Ryggåsarna var så pass skadade att under lyften tilläts ingen att vistas inne i byggnaden. Bild 9. Urhugg för gåt, knut och mellanröste utförs. Bild 10. Ny syllstocken på plats. 8

9 Bild 11. Den nya syllstocken placeras in. 3. Fasaden brädslås Under augusti har mindre delar av timmerstommen lagats i långsidan mot bäcken. Den södra fasaden mot vägen och den östra gaveln har panelats med ramsågade furubrädor av varierande bredder. Brädorna och de smala kantade läkten är spikade med smidd spik av 4 och 5. Det spröjsade tvåluftsfönstret i den västra gaveln är restaurerat och sitter åter på plats. Trasiga glas har bytts mot traditionella cylinderglas, rutorna har kittats med linoljekitt och fönsterbågarna har målats med vit linoljefärg. Fodrets delar har sammansatts genom slits och tapp, vilket idag är ovanligt att finna. Bild 12. De ramsågade brädorna är på plats. Bild 13. Detalj av den nya ramsågade panelen. 9

10 Arbeten som återstår är slamfärgsmålning av fasaden med ljust röd Falu rödfärg. Panelbrädorna är av furu och behöver torka ett tag för att slamfärgen ska fästa bättre. Målningsarbetet utförs därför under våren 2013 av personal från Örebro Läns Museum. 4. Återställande av smedjans grundmur Grundmuren har förstärkts vid bäcken med stora stenar slipade och formade av tidens tand. Grundmuren har lyfts vid det syd-östra hörnet och passande stenar, fältstenar har lagts in i grunden på upplagspunkter för att bevara det ålderdomliga intrycket. Mindre sten läggs mellan upplagspunkterna som utfyllnad i grundmuren. Dessa arbeten har utförts under hösten Bild 22. Stenarna i grunden har plockats på plats. 10

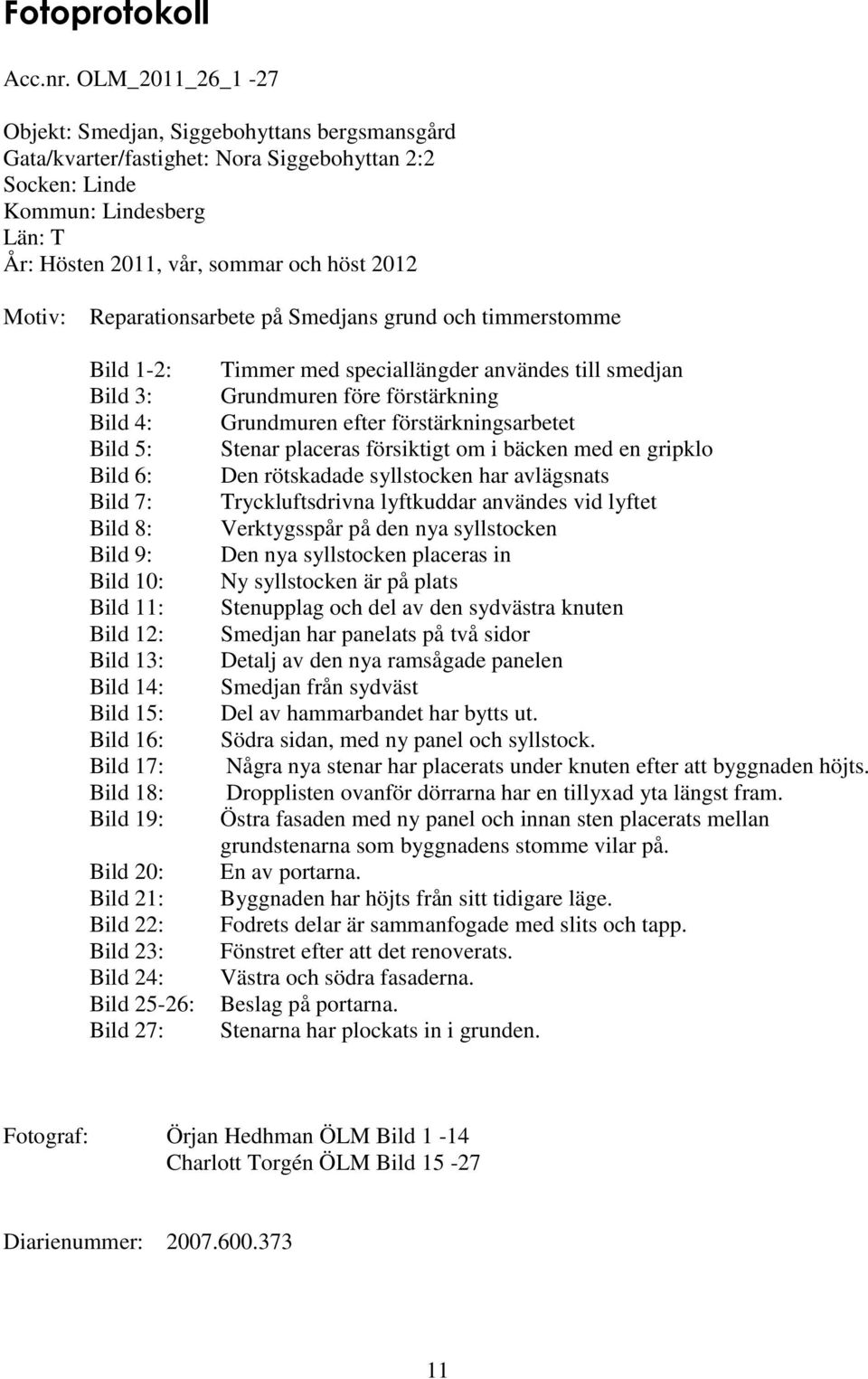

11 Fotoprotokoll Acc.nr. OLM_2011_26_1-27 Objekt: Smedjan, Siggebohyttans bergsmansgård Gata/kvarter/fastighet: Nora Siggebohyttan 2:2 Socken: Linde Kommun: Lindesberg Län: T År: Hösten 2011, vår, sommar och höst 2012 Motiv: Reparationsarbete på Smedjans grund och timmerstomme Bild 1-2: Bild 3: Bild 4: Bild 5: Bild 6: Bild 7: Bild 8: Bild 9: Bild 10: Bild 11: Bild 12: Bild 13: Bild 14: Bild 15: Bild 16: Bild 17: Bild 18: Bild 19: Bild 20: Bild 21: Bild 22: Bild 23: Bild 24: Bild 25-26: Bild 27: Timmer med speciallängder användes till smedjan Grundmuren före förstärkning Grundmuren efter förstärkningsarbetet Stenar placeras försiktigt om i bäcken med en gripklo Den rötskadade syllstocken har avlägsnats Tryckluftsdrivna lyftkuddar användes vid lyftet Verktygsspår på den nya syllstocken Den nya syllstocken placeras in Ny syllstocken är på plats Stenupplag och del av den sydvästra knuten Smedjan har panelats på två sidor Detalj av den nya ramsågade panelen Smedjan från sydväst Del av hammarbandet har bytts ut. Södra sidan, med ny panel och syllstock. Några nya stenar har placerats under knuten efter att byggnaden höjts. Dropplisten ovanför dörrarna har en tillyxad yta längst fram. Östra fasaden med ny panel och innan sten placerats mellan grundstenarna som byggnadens stomme vilar på. En av portarna. Byggnaden har höjts från sitt tidigare läge. Fodrets delar är sammanfogade med slits och tapp. Fönstret efter att det renoverats. Västra och södra fasaderna. Beslag på portarna. Stenarna har plockats in i grunden. Fotograf: Örjan Hedhman ÖLM Bild 1-14 Charlott Torgén ÖLM Bild Diarienummer:

12 Bilddokumentation Bild 14. Arbete med förstärkning av grundmur. Bild 15. Smedjan från nord-väst. Bild Timmer med speciallängder på 11,1 meter levererades av en skogsägare nära Siggebohyttan. 12

13 Bild. 18. Verktygsspår efter timmerbilan. Bild. 19. Stenupplag och del av den sydvästra knuten. Bild. 20. Fönstret är restaurerat. Bild. 21. Panelens ramsågade brädor är spikade med smidd spik. 13
