1 Granbomsstugan Frövi 9:1, Näsby socken, Lindesbergs kommun, Västmanland Byte av fasadpanel 2007 Charlott Torgén Örebro läns museum Rapport 2010:23

2 INLEDNING... 3 ADMINISTRATIVA UPPGIFTER... 3 BYGGNADSBESKRIVNING... 4 Före åtgärd... 4 Utförda åtgärder... 5 BILDDOKUMENTATION... 7 Fotoprotokoll... 8 Bilder före och under arbetets gång Bilder efter åtgärder

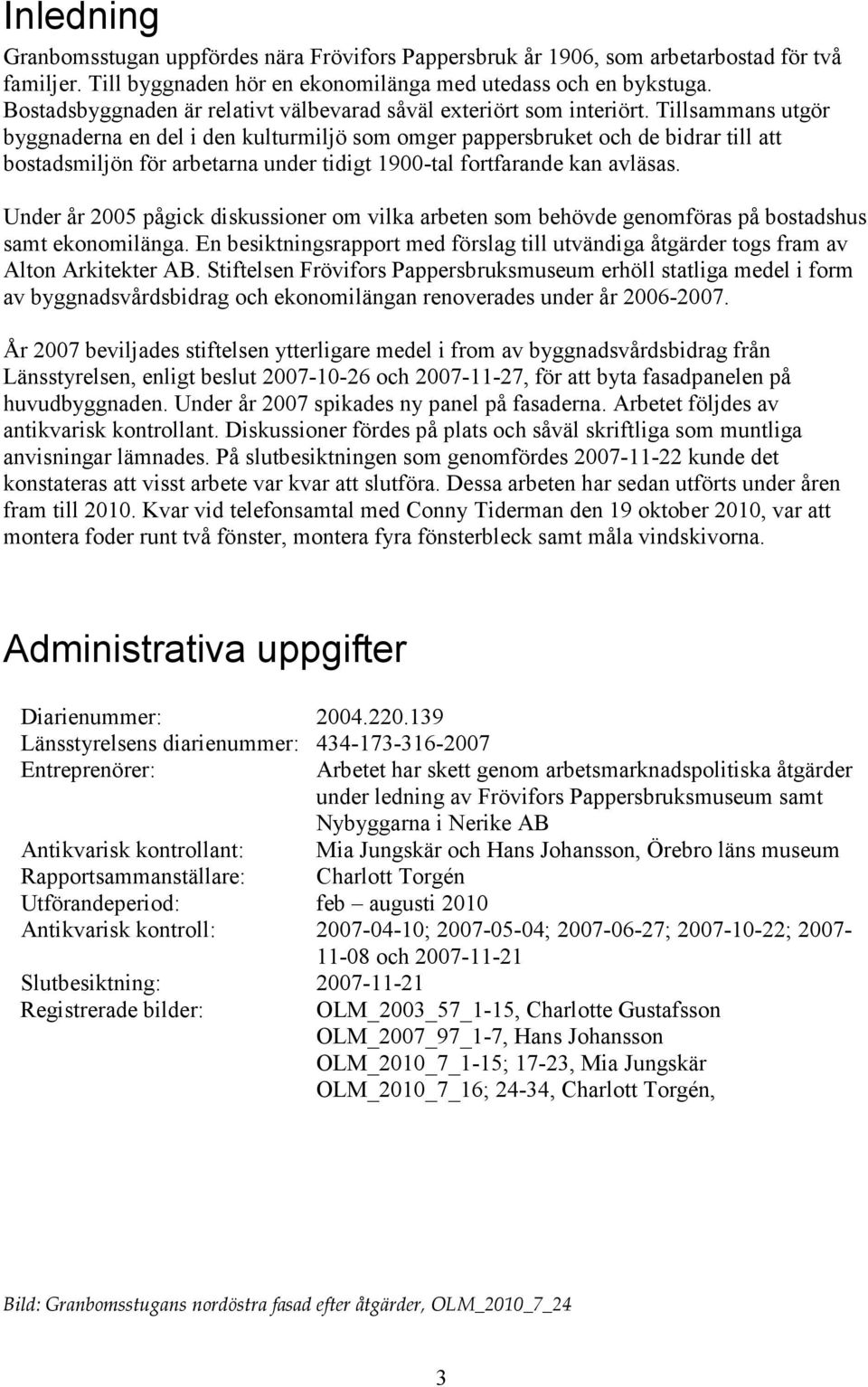

3 Inledning Granbomsstugan uppfördes nära Frövifors Pappersbruk år 1906, som arbetarbostad för två familjer. Till byggnaden hör en ekonomilänga med utedass och en bykstuga. Bostadsbyggnaden är relativt välbevarad såväl exteriört som interiört. Tillsammans utgör byggnaderna en del i den kulturmiljö som omger pappersbruket och de bidrar till att bostadsmiljön för arbetarna under tidigt 1900-tal fortfarande kan avläsas. Under år 2005 pågick diskussioner om vilka arbeten som behövde genomföras på bostadshus samt ekonomilänga. En besiktningsrapport med förslag till utvändiga åtgärder togs fram av Alton Arkitekter AB. Stiftelsen Frövifors Pappersbruksmuseum erhöll statliga medel i form av byggnadsvårdsbidrag och ekonomilängan renoverades under år År 2007 beviljades stiftelsen ytterligare medel i from av byggnadsvårdsbidrag från Länsstyrelsen, enligt beslut och , för att byta fasadpanelen på huvudbyggnaden. Under år 2007 spikades ny panel på fasaderna. Arbetet följdes av antikvarisk kontrollant. Diskussioner fördes på plats och såväl skriftliga som muntliga anvisningar lämnades. På slutbesiktningen som genomfördes kunde det konstateras att visst arbete var kvar att slutföra. Dessa arbeten har sedan utförts under åren fram till Kvar vid telefonsamtal med Conny Tiderman den 19 oktober 2010, var att montera foder runt två fönster, montera fyra fönsterbleck samt måla vindskivorna. Administrativa uppgifter Diarienummer: Länsstyrelsens diarienummer: Entreprenörer: Arbetet har skett genom arbetsmarknadspolitiska åtgärder under ledning av Frövifors Pappersbruksmuseum samt Nybyggarna i Nerike AB Antikvarisk kontrollant: Mia Jungskär och Hans Johansson, Örebro läns museum Rapportsammanställare: Charlott Torgén Utförandeperiod: feb augusti 2010 Antikvarisk kontroll: ; ; ; ; och Slutbesiktning: Registrerade bilder: OLM_2003_57_1-15, Charlotte Gustafsson OLM_2007_97_1-7, Hans Johansson OLM_2010_7_1-15; 17-23, Mia Jungskär OLM_2010_7_16; 24-34, Charlott Torgén, Bild: Granbomsstugans nordöstra fasad efter åtgärder, OLM_2010_7_24 3

4 Byggnadsbeskrivning Granbomsstugan är belägen längs den väg som leder mot bruket, Fröviforsvägen. Byggnaden uppfördes 1906 som arbetarbostad för två familjer till brukets anställda. Sitt namn har huset fått efter Albert Granbom som bodde i byggnaden till en början. Byggnaden består av en tvåvåningsbyggnad klädd med panel som målats med röd färg. Knutar, listverk, fönsterbågar och den senare tillkomna verandan med balkong är vitmålade. På äldre bilder syns att byggnaden tidigare har haft en något mindre veranda med lövsågade detaljer och figursågade spjälor i räcket runt verandan. Fönstren har varit smalare och högre med fönsterbågar i en mörk kulör. Tillhörande foder har haft neddragna sidostycken samt utskjutande överstycke. I gavelspetsarna fanns snickeridetaljer typiska för schweizerstilen som senare plockats bort. En av de äldre bilderna på Granbomsstugan. Bilden är avfotograferad från en informationsskylt vid Granbomsstugan. OLM_2009_22_61 Före åtgärd Panel Den ursprungliga panelen i form av pärlspontad panel fanns synlig kvar i gavelspetsarna samt på de övre delarna på långsidornas fasader. Nedanför denna fanns en lockläktpanel från mitten av 1900-talet, spikad ovanpå ursprunglig panel. Denna panel bestod av en falsad enkelfas med profilerad överkant. Panelen var ursprungligen målad med röd slamfärg som 4

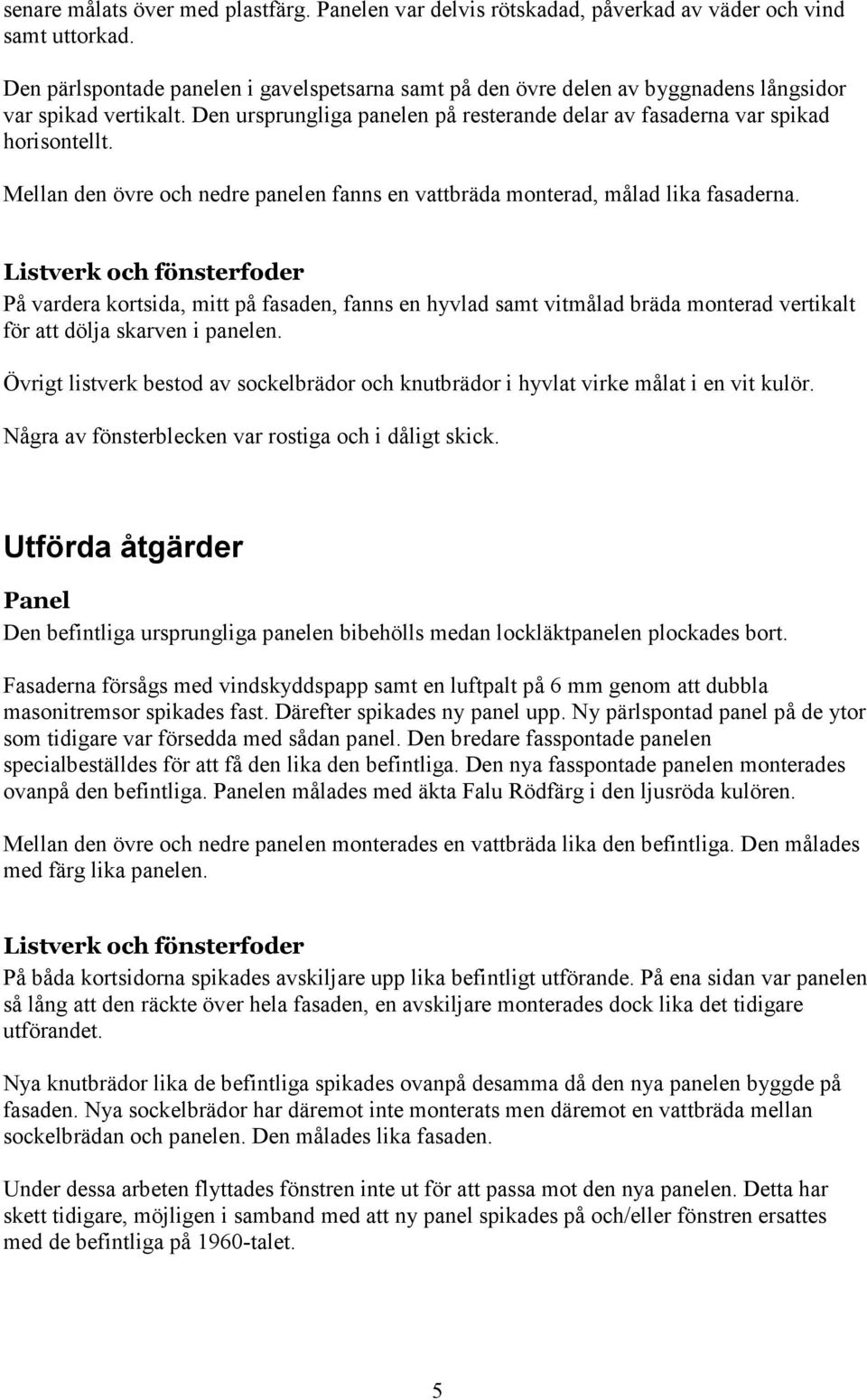

5 senare målats över med plastfärg. Panelen var delvis rötskadad, påverkad av väder och vind samt uttorkad. Den pärlspontade panelen i gavelspetsarna samt på den övre delen av byggnadens långsidor var spikad vertikalt. Den ursprungliga panelen på resterande delar av fasaderna var spikad horisontellt. Mellan den övre och nedre panelen fanns en vattbräda monterad, målad lika fasaderna. Listverk och fönsterfoder På vardera kortsida, mitt på fasaden, fanns en hyvlad samt vitmålad bräda monterad vertikalt för att dölja skarven i panelen. Övrigt listverk bestod av sockelbrädor och knutbrädor i hyvlat virke målat i en vit kulör. Några av fönsterblecken var rostiga och i dåligt skick. Utförda åtgärder Panel Den befintliga ursprungliga panelen bibehölls medan lockläktpanelen plockades bort. Fasaderna försågs med vindskyddspapp samt en luftpalt på 6 mm genom att dubbla masonitremsor spikades fast. Därefter spikades ny panel upp. Ny pärlspontad panel på de ytor som tidigare var försedda med sådan panel. Den bredare fasspontade panelen specialbeställdes för att få den lika den befintliga. Den nya fasspontade panelen monterades ovanpå den befintliga. Panelen målades med äkta Falu Rödfärg i den ljusröda kulören. Mellan den övre och nedre panelen monterades en vattbräda lika den befintliga. Den målades med färg lika panelen. Listverk och fönsterfoder På båda kortsidorna spikades avskiljare upp lika befintligt utförande. På ena sidan var panelen så lång att den räckte över hela fasaden, en avskiljare monterades dock lika det tidigare utförandet. Nya knutbrädor lika de befintliga spikades ovanpå desamma då den nya panelen byggde på fasaden. Nya sockelbrädor har däremot inte monterats men däremot en vattbräda mellan sockelbrädan och panelen. Den målades lika fasaden. Under dessa arbeten flyttades fönstren inte ut för att passa mot den nya panelen. Detta har skett tidigare, möjligen i samband med att ny panel spikades på och/eller fönstren ersattes med de befintliga på 1960-talet. 5

6 Då den befintliga panelen monterades ner syntes spår efter de ursprungliga fönstrens storlek samt fodrens utformning. De nya fönsterfodren utformades mer lika de äldre fönsterfodren med neddragna sidostycken och utskjutande överstycke. De nya fodren spikades på de befintliga vilket resulterade i att fönstren hamnade ca 22 mm längre in. På fönstren monterades nya fönsterbleck av galvad olackerad plåt. Knutbrädor, avskiljare samt fönsterfoder målades med linoljefärg, Lasol, i kulören NCS S0502-B. Övrigt I samband med arbetet att byta byggnadens panel har även andra arbeten skett. Dessa arbeten har dock skett utan byggnadsvårdsbidrag samt till stor del utan antikvarisk kontrollant/medverkande. Rötskadade spjälor i verandans räcke har ersatts och hela verandan har målats med samma färg och i samma vita kulör som övriga vitmålade detaljer på byggnaden. Fönsterbågarna har skrapats rena och målats i engelskt rött med linoljefärg, Lasol, för att efterlikna de ursprungliga bågarna. Dörrarna har målats med linoljefärg i en kromoxidgrön kulör, 1A-GN83, enligt Riksantikvarieämbetets Linoljefärgslikare. Samma kulör återfinns på fönsterbågarna på ekonomilängan som hör till Granbomsstugan. 6

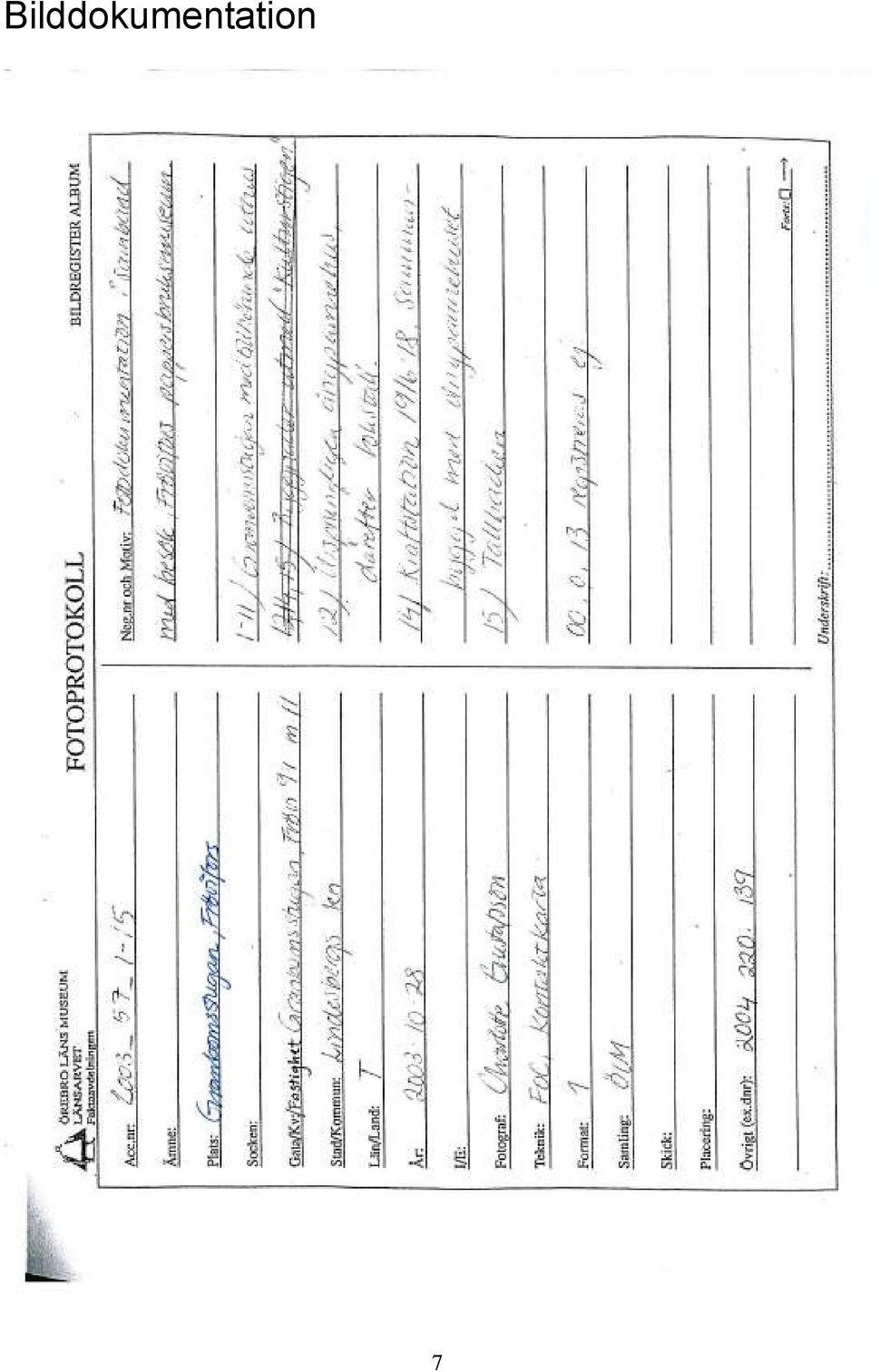

7 Bilddokumentation 7

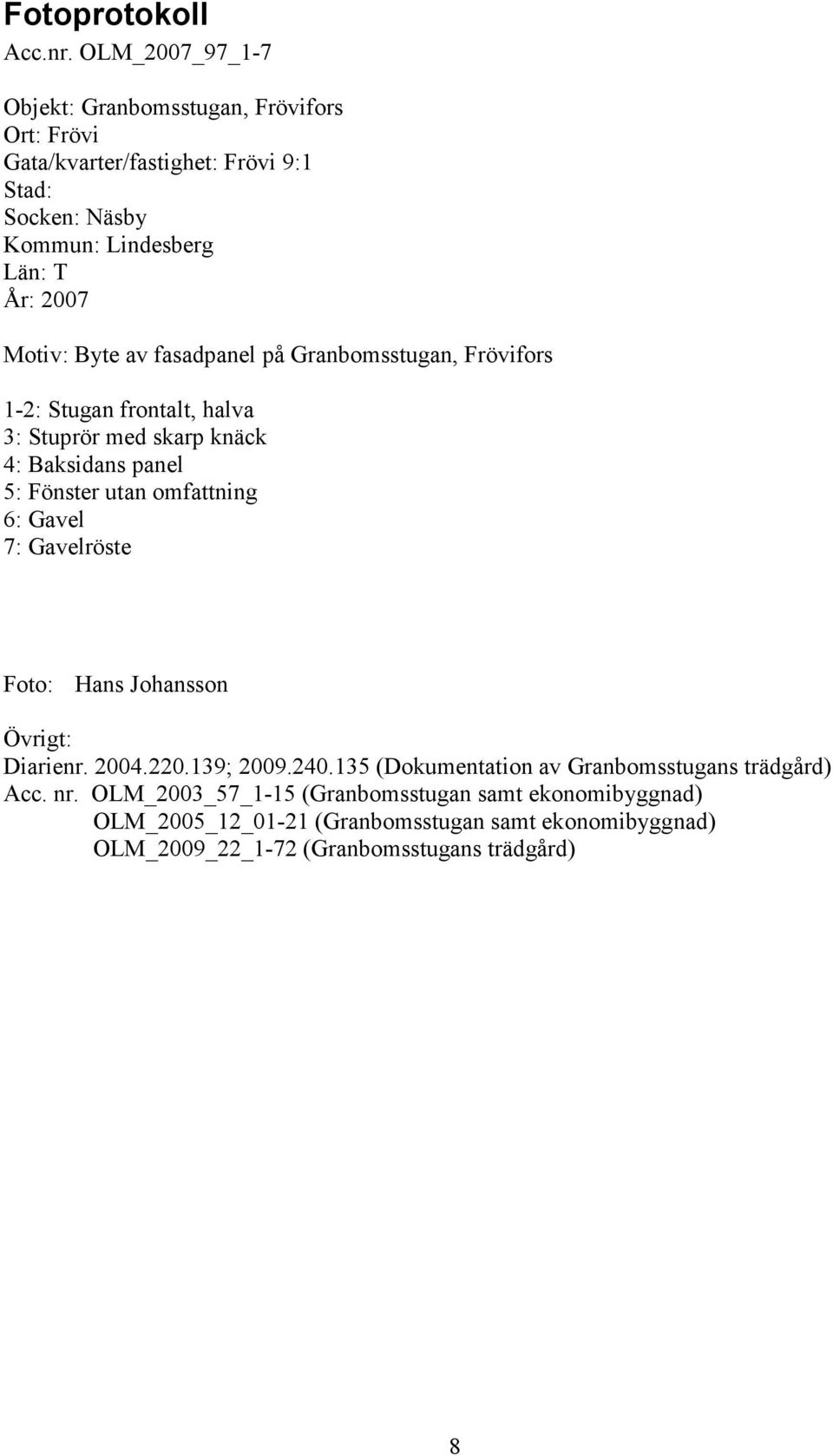

8 Fotoprotokoll Acc.nr. OLM_2007_97_1-7 Objekt: Granbomsstugan, Frövifors Ort: Frövi Gata/kvarter/fastighet: Frövi 9:1 Stad: Socken: Näsby Kommun: Lindesberg Län: T År: 2007 Motiv: Byte av fasadpanel på Granbomsstugan, Frövifors 1-2: Stugan frontalt, halva 3: Stuprör med skarp knäck 4: Baksidans panel 5: Fönster utan omfattning 6: Gavel 7: Gavelröste Foto: Hans Johansson Övrigt: Diarienr ; (Dokumentation av Granbomsstugans trädgård) Acc. nr. OLM_2003_57_1-15 (Granbomsstugan samt ekonomibyggnad) OLM_2005_12_01-21 (Granbomsstugan samt ekonomibyggnad) OLM_2009_22_1-72 (Granbomsstugans trädgård) 8

9 Fotoprotokoll Acc.nr. OLM_2010_7_1-23 Objekt: Granbomsstugan, Frövifors Ort: Frövi Gata/kvarter/fastighet: Frövi 9:1 Stad: Socken: Näsby Kommun: Lindesberg Län: T År: 2007; 2010 Motiv: Byte av fasadpanel på Granbomsstugan, Frövifors 1: Nordvästra gaveln i samband med att arbetena påbörjades. Lockläktpanelen på nedre delen av fasaden har plockats ner. 2: Befintlig lockläktpanel har målats med plastfärg ovanpå slamfärg. Panelen är i dåligt skick. Under den befintliga panelen skymtar den ursprungliga panelen. 3: Ursprunglig panel på nedre delen av fasaderna, med något ovanlig profilering. 4-5: Sydvästra fasaden före åtgärder. 6: Nordvästra fasaden under arbetets gång. Ny panel har spikats upp. 7-9: Nordöstra fasaden under arbetets gång. Ny panel har spikats upp : Sydöstra fasaden under arbetets gång. Ny panel har spikats upp. 12: Ursprunglig panel, på nedre delen av fasaderna, med något ovanlig profilering. 13: Papp spikas på den ursprungliga panelen innan ny panel monteras. 14: Detalj av panelen monterad vid fönster. 15: Mitt på fasaden har panelen skarvats. Skarven döljs sedan med en vertikalt monterad bräda. 16: Panelen är monterad. Kvar är fönsterfoder och listverk : Panelen har plockats bort och de ursprungliga fönstrens storlek samt foder är synliga. 21: Den ursprungliga panelen är skadad : Sydöstra fasaden för åtgärder. 24: Granbomsstugans nordöstra fasad efter åtgärder. 25: Verandan efter åtgärder. 26: Skylt Hotell Bullefanten. Äldre skylt från tidigare verksamhet kring pappersbruket. 27: Verandan efter åtgärder. 28: Fönster efter åtgärder. 29: Sydöstra fasaden efter åtgärder. 30: Sydvästra fasaden efter åtgärder. 31: Fönster efter åtgärder. 32:-34: Nordvästra fasaden efter åtgärder. Foto: Mia Jungskär 2007, OLM_2010_7_1-15; Charlott Torgén 2009; 2010, OLM_2010_7_16; Övrigt: Diarienr ; (Dokumentation av Granbomsstugans trädgård) Acc. nr. OLM_2003_57_1-15 (Granbomsstugan samt ekonomibyggnad) OLM_2005_12_01-21 (Granbomsstugan samt ekonomibyggnad) OLM_2009_22_1-72 (Granbomsstugans trädgård) 9

10 Bilder före och under arbetets gång Nordvästra gaveln i samband med att arbetena påbörjades. Lockläktpanelen på nedre delen av fasaden har plockats ner. Panelen har plockats bort och de ursprungliga fönstrens storlek samt foder är synliga. 10

11 Sydöstra fasaden före åtgärder. Ursprunglig panel på nedre delen av fasaderna, med något ovanlig profilering. Den ursprungliga panelen är skadad. 11

12 Sydöstra fasaden för åtgärder. Under arbetets gång. Ny panel monteras. Innan den nya panelen monterades spikades vindtät papp upp samt remsor av masonit för att få en luftspalt mellan den gamla och nya panelen. 12

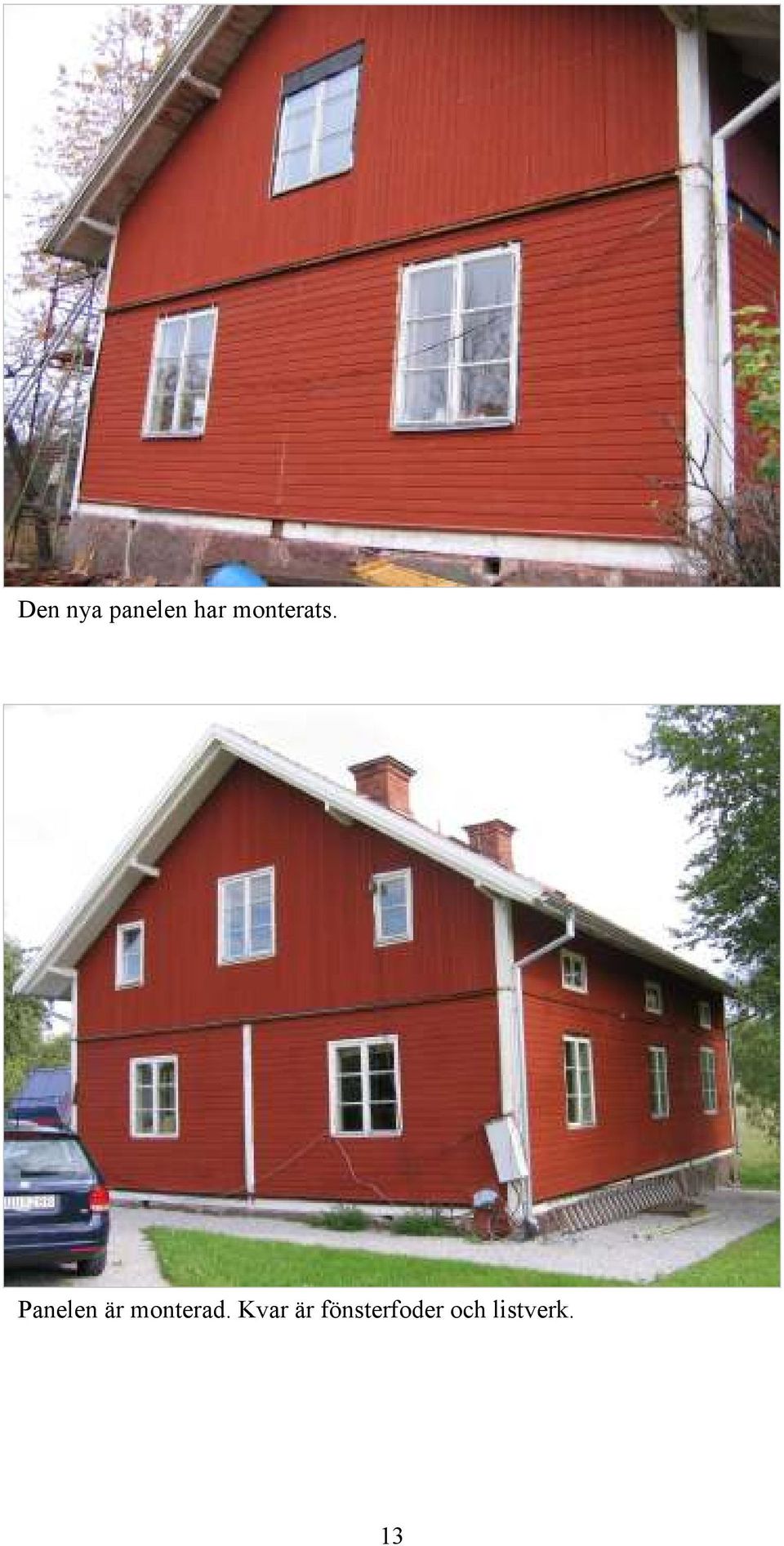

13 Den nya panelen har monterats. Panelen är monterad. Kvar är fönsterfoder och listverk. 13

14 Mitt på fasaden har panelen skarvats. Skarven döljs sedan med en vertikalt monterad bräda. Detalj av panelen monterad vid fönster. Bilder efter åtgärder Granbomsstugans nordöstra fasad efter åtgärder. 14

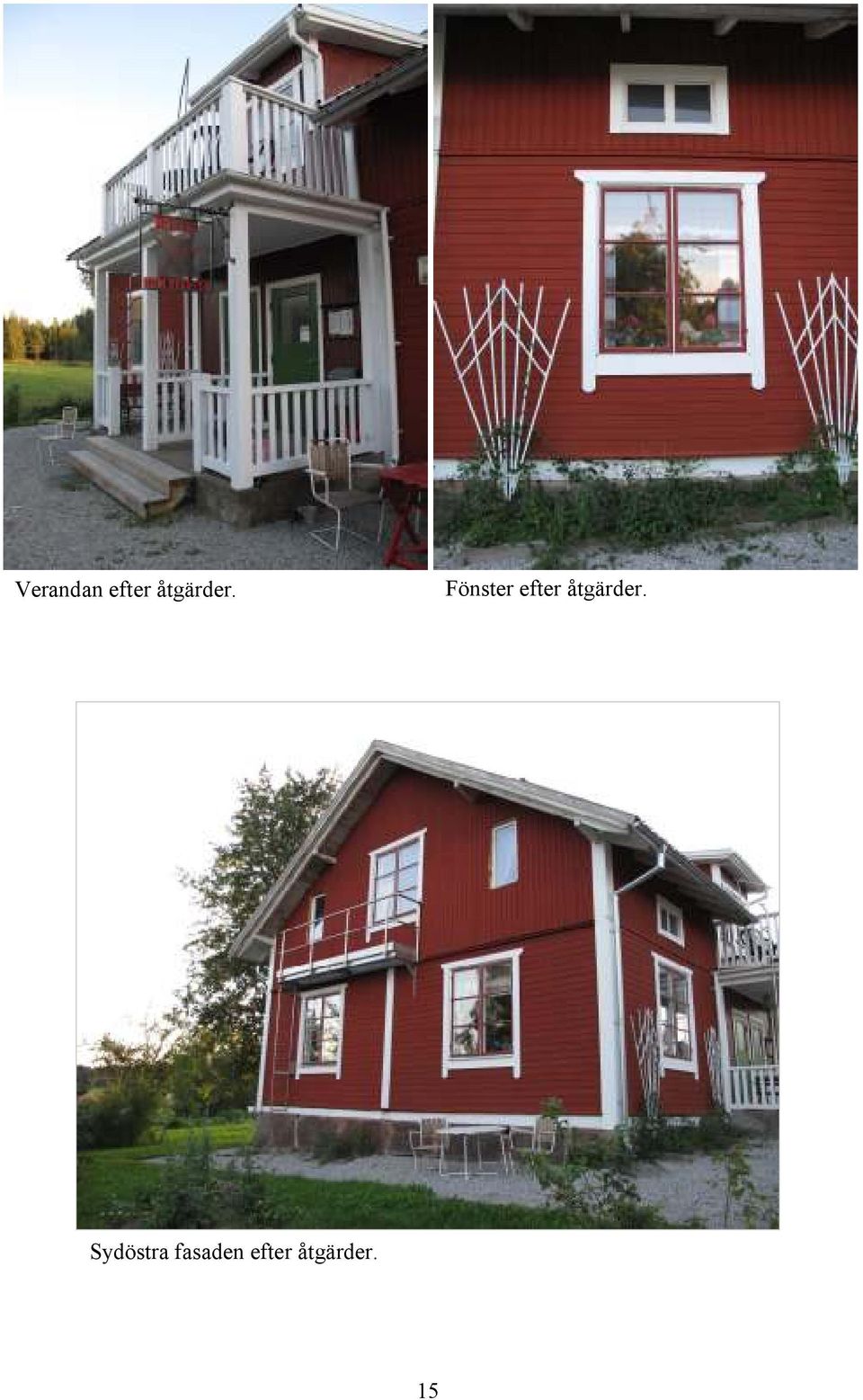

15 Verandan efter åtgärder. Fönster efter åtgärder. Sydöstra fasaden efter åtgärder. 15

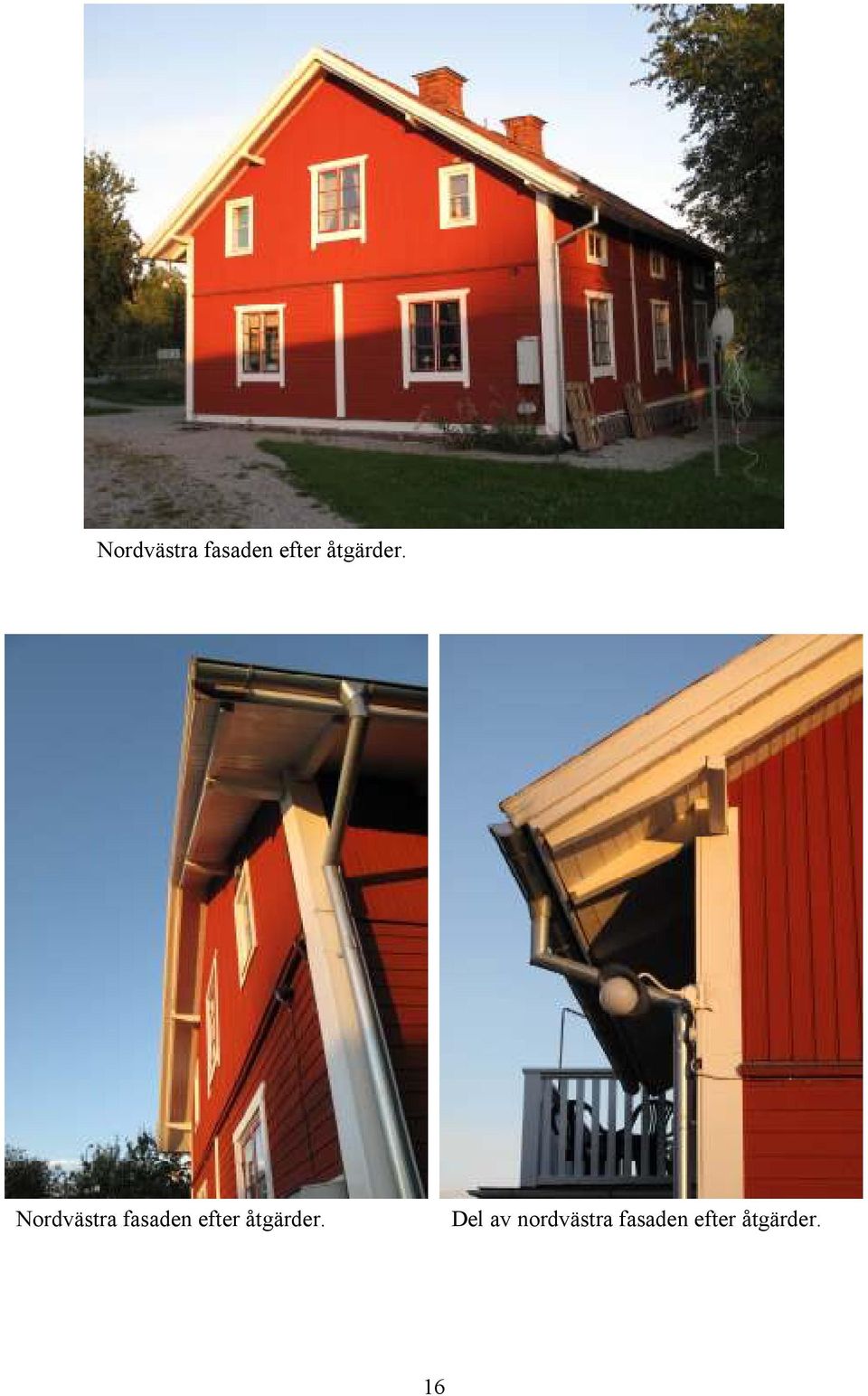

16 Nordvästra fasaden efter åtgärder. Nordvästra fasaden efter åtgärder. Del av nordvästra fasaden efter åtgärder. 16
