3 INLEDNING... 5 ADMINISTRATIVA UPPGIFTER... 5 ÖVERSIKTLIG BESKRIVNING... 6 FÖRE ÅTGÄRD... 7 UTFÖRDA ÅTGÄRDER Exteriör Interiör FOTOPROTOKOLL

4 4

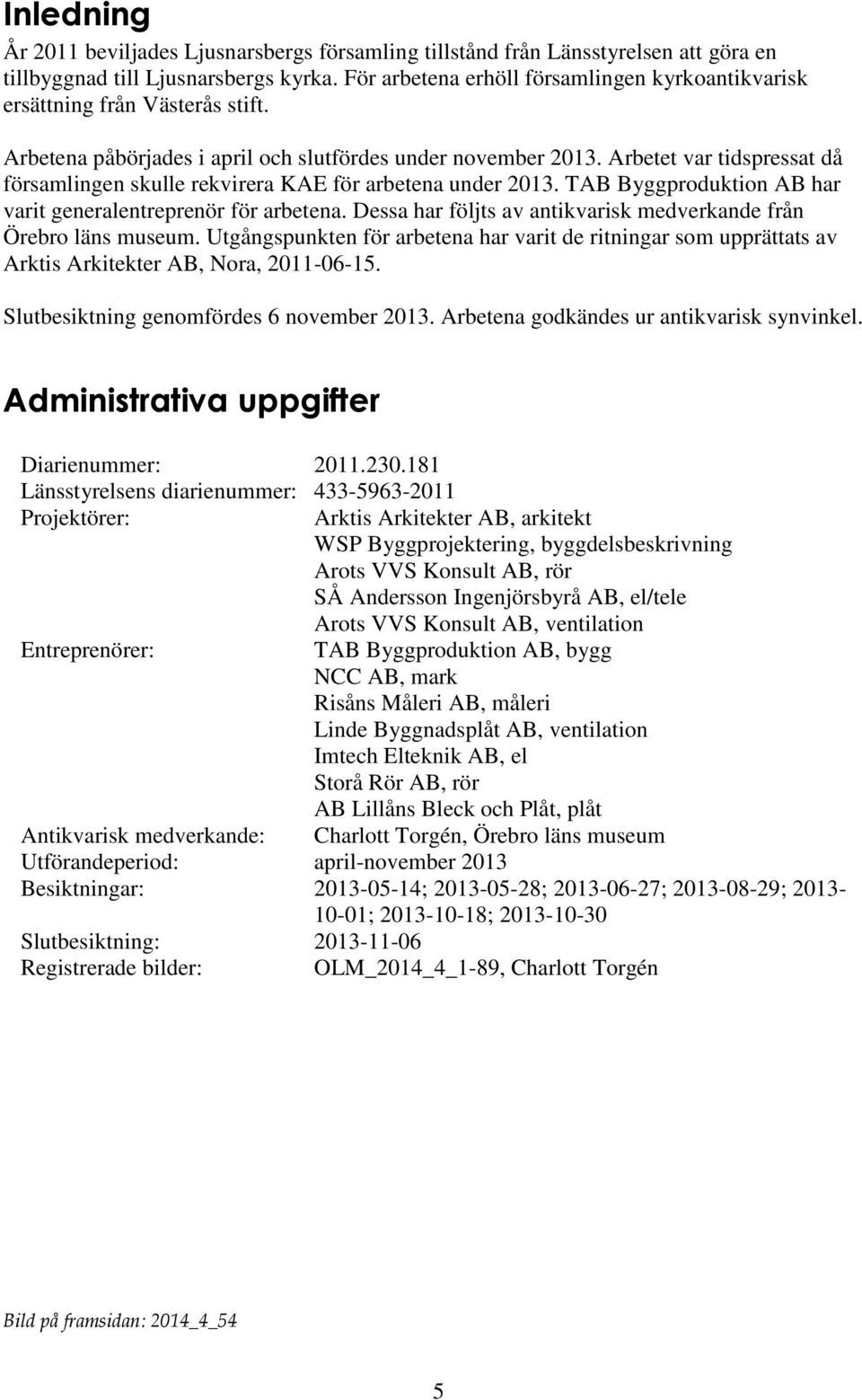

5 Inledning År 2011 beviljades Ljusnarsbergs församling tillstånd från Länsstyrelsen att göra en tillbyggnad till Ljusnarsbergs kyrka. För arbetena erhöll församlingen kyrkoantikvarisk ersättning från Västerås stift. Arbetena påbörjades i april och slutfördes under november Arbetet var tidspressat då församlingen skulle rekvirera KAE för arbetena under TAB Byggproduktion AB har varit generalentreprenör för arbetena. Dessa har följts av antikvarisk medverkande från Örebro läns museum. Utgångspunkten för arbetena har varit de ritningar som upprättats av Arktis Arkitekter AB, Nora, Slutbesiktning genomfördes 6 november Arbetena godkändes ur antikvarisk synvinkel. Administrativa uppgifter Diarienummer: Länsstyrelsens diarienummer: Projektörer: Arktis Arkitekter AB, arkitekt WSP Byggprojektering, byggdelsbeskrivning Arots VVS Konsult AB, rör SÅ Andersson Ingenjörsbyrå AB, el/tele Arots VVS Konsult AB, ventilation Entreprenörer: TAB Byggproduktion AB, bygg NCC AB, mark Risåns Måleri AB, måleri Linde Byggnadsplåt AB, ventilation Imtech Elteknik AB, el Storå Rör AB, rör AB Lillåns Bleck och Plåt, plåt Antikvarisk medverkande: Charlott Torgén, Örebro läns museum Utförandeperiod: april-november 2013 Besiktningar: ; ; ; ; ; ; Slutbesiktning: Registrerade bilder: OLM_2014_4_1-89, Charlott Torgén Bild på framsidan: 2014_4_54 5

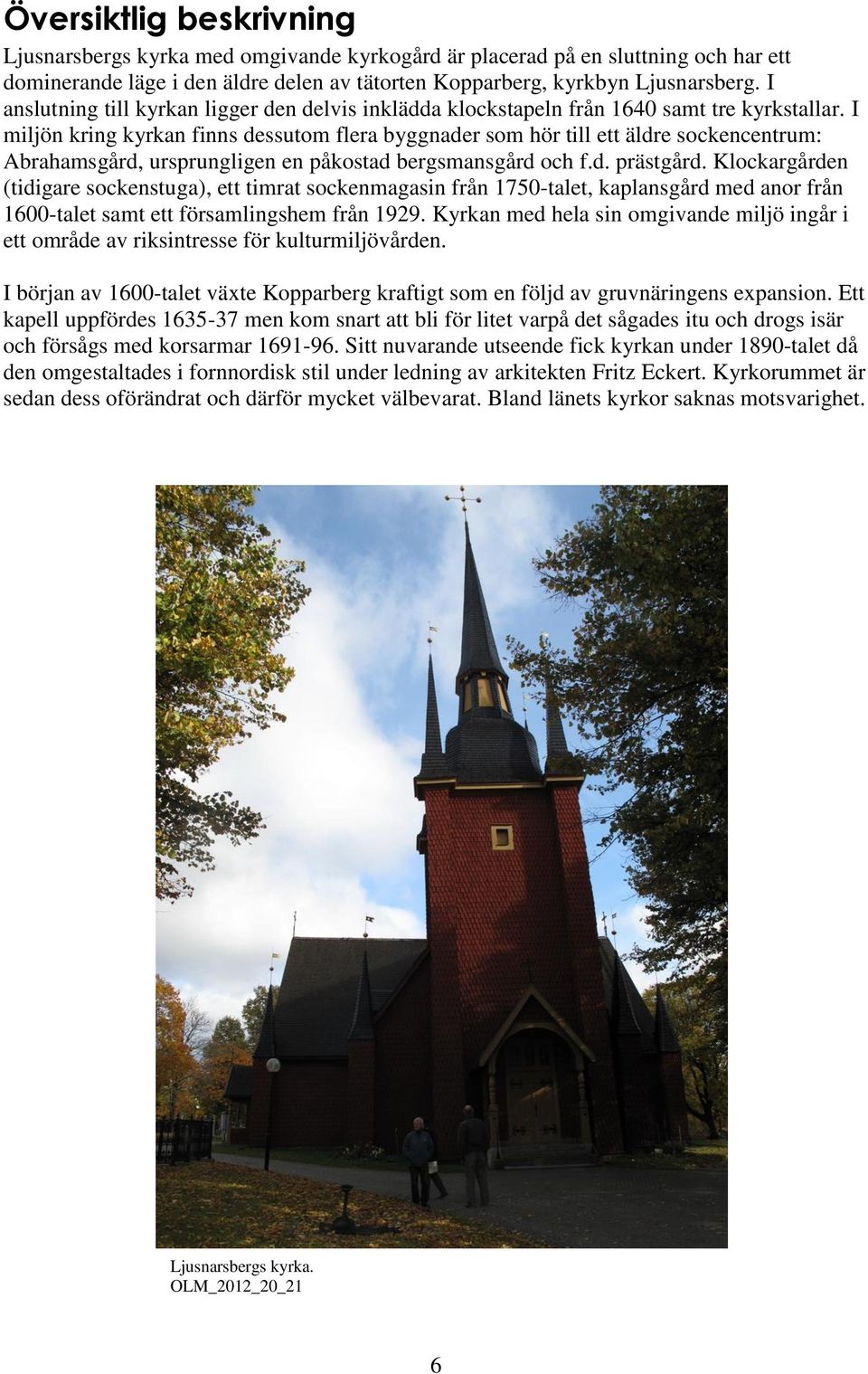

6 Översiktlig beskrivning Ljusnarsbergs kyrka med omgivande kyrkogård är placerad på en sluttning och har ett dominerande läge i den äldre delen av tätorten Kopparberg, kyrkbyn Ljusnarsberg. I anslutning till kyrkan ligger den delvis inklädda klockstapeln från 1640 samt tre kyrkstallar. I miljön kring kyrkan finns dessutom flera byggnader som hör till ett äldre sockencentrum: Abrahamsgård, ursprungligen en påkostad bergsmansgård och f.d. prästgård. Klockargården (tidigare sockenstuga), ett timrat sockenmagasin från 1750-talet, kaplansgård med anor från 1600-talet samt ett församlingshem från Kyrkan med hela sin omgivande miljö ingår i ett område av riksintresse för kulturmiljövården. I början av 1600-talet växte Kopparberg kraftigt som en följd av gruvnäringens expansion. Ett kapell uppfördes men kom snart att bli för litet varpå det sågades itu och drogs isär och försågs med korsarmar Sitt nuvarande utseende fick kyrkan under 1890-talet då den omgestaltades i fornnordisk stil under ledning av arkitekten Fritz Eckert. Kyrkorummet är sedan dess oförändrat och därför mycket välbevarat. Bland länets kyrkor saknas motsvarighet. Ljusnarsbergs kyrka. OLM_2012_20_21 6

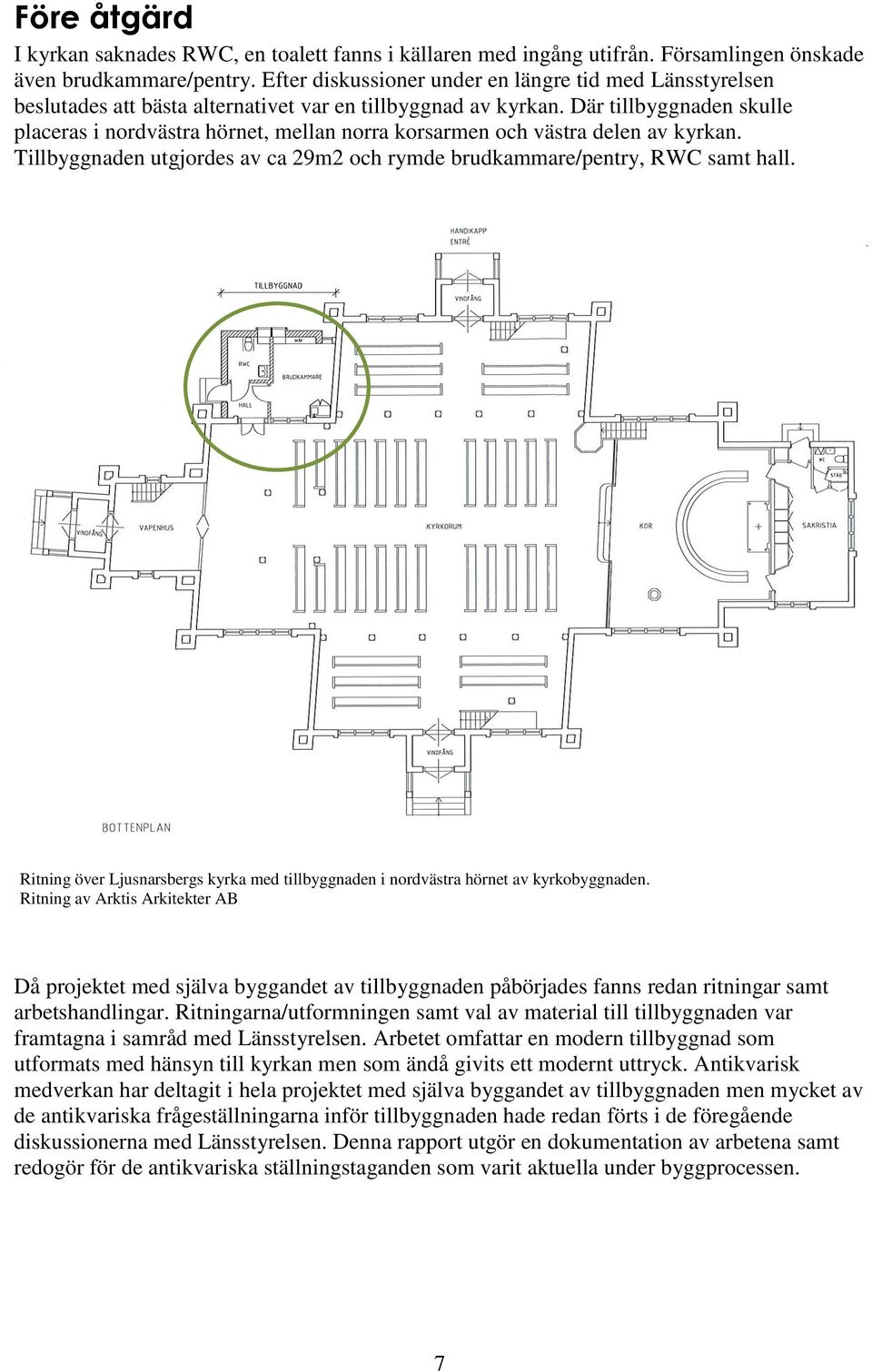

7 Före åtgärd I kyrkan saknades RWC, en toalett fanns i källaren med ingång utifrån. Församlingen önskade även brudkammare/pentry. Efter diskussioner under en längre tid med Länsstyrelsen beslutades att bästa alternativet var en tillbyggnad av kyrkan. Där tillbyggnaden skulle placeras i nordvästra hörnet, mellan norra korsarmen och västra delen av kyrkan. Tillbyggnaden utgjordes av ca 29m2 och rymde brudkammare/pentry, RWC samt hall. Ritning över Ljusnarsbergs kyrka med tillbyggnaden i nordvästra hörnet av kyrkobyggnaden. Ritning av Arktis Arkitekter AB Då projektet med själva byggandet av tillbyggnaden påbörjades fanns redan ritningar samt arbetshandlingar. Ritningarna/utformningen samt val av material till tillbyggnaden var framtagna i samråd med Länsstyrelsen. Arbetet omfattar en modern tillbyggnad som utformats med hänsyn till kyrkan men som ändå givits ett modernt uttryck. Antikvarisk medverkan har deltagit i hela projektet med själva byggandet av tillbyggnaden men mycket av de antikvariska frågeställningarna inför tillbyggnaden hade redan förts i de föregående diskussionerna med Länsstyrelsen. Denna rapport utgör en dokumentation av arbetena samt redogör för de antikvariska ställningstaganden som varit aktuella under byggprocessen. 7

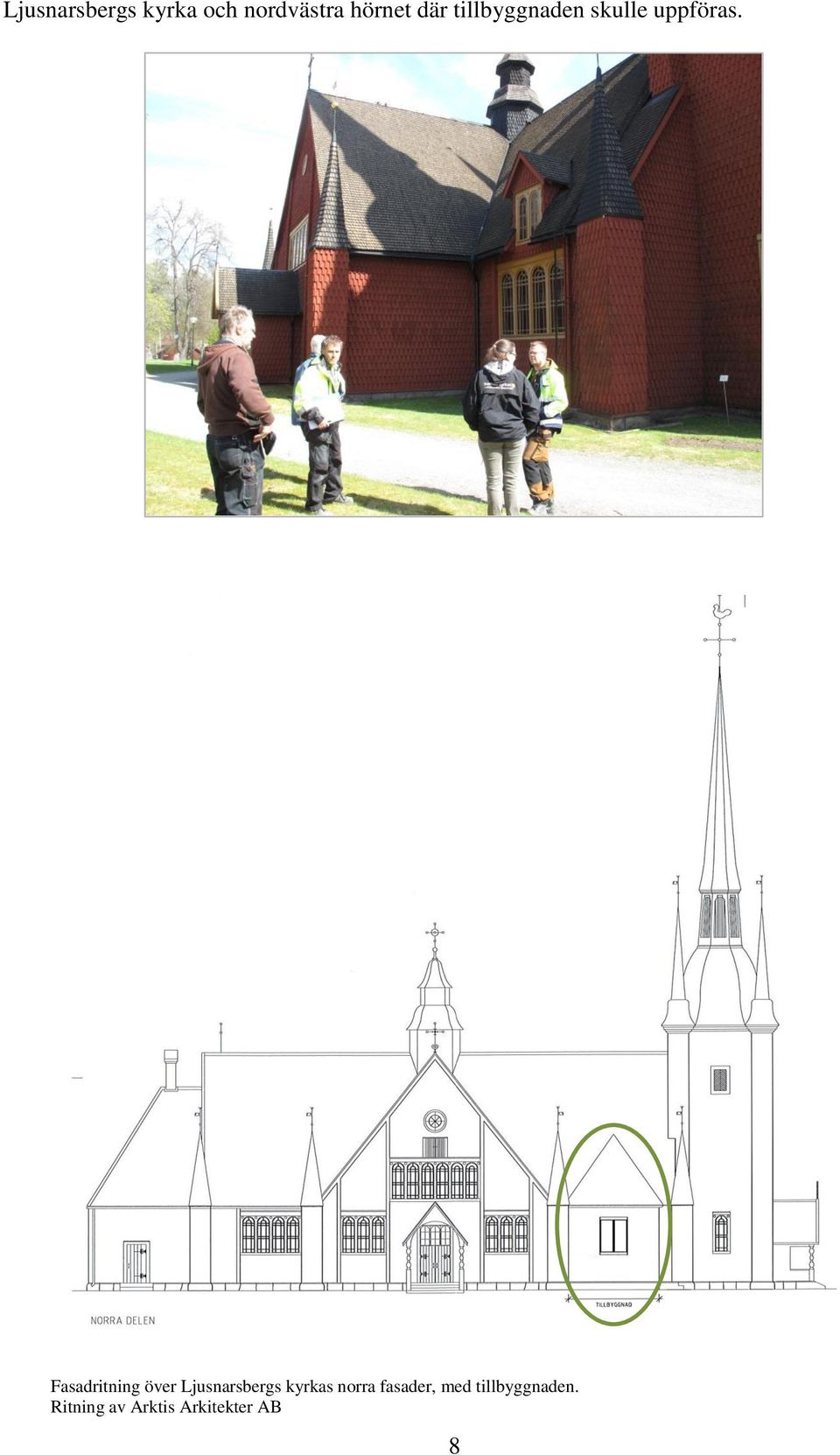

8 Ljusnarsbergs kyrka och nordvästra hörnet där tillbyggnaden skulle uppföras. Fasadritning över Ljusnarsbergs kyrkas norra fasader, med tillbyggnaden. Ritning av Arktis Arkitekter AB 8

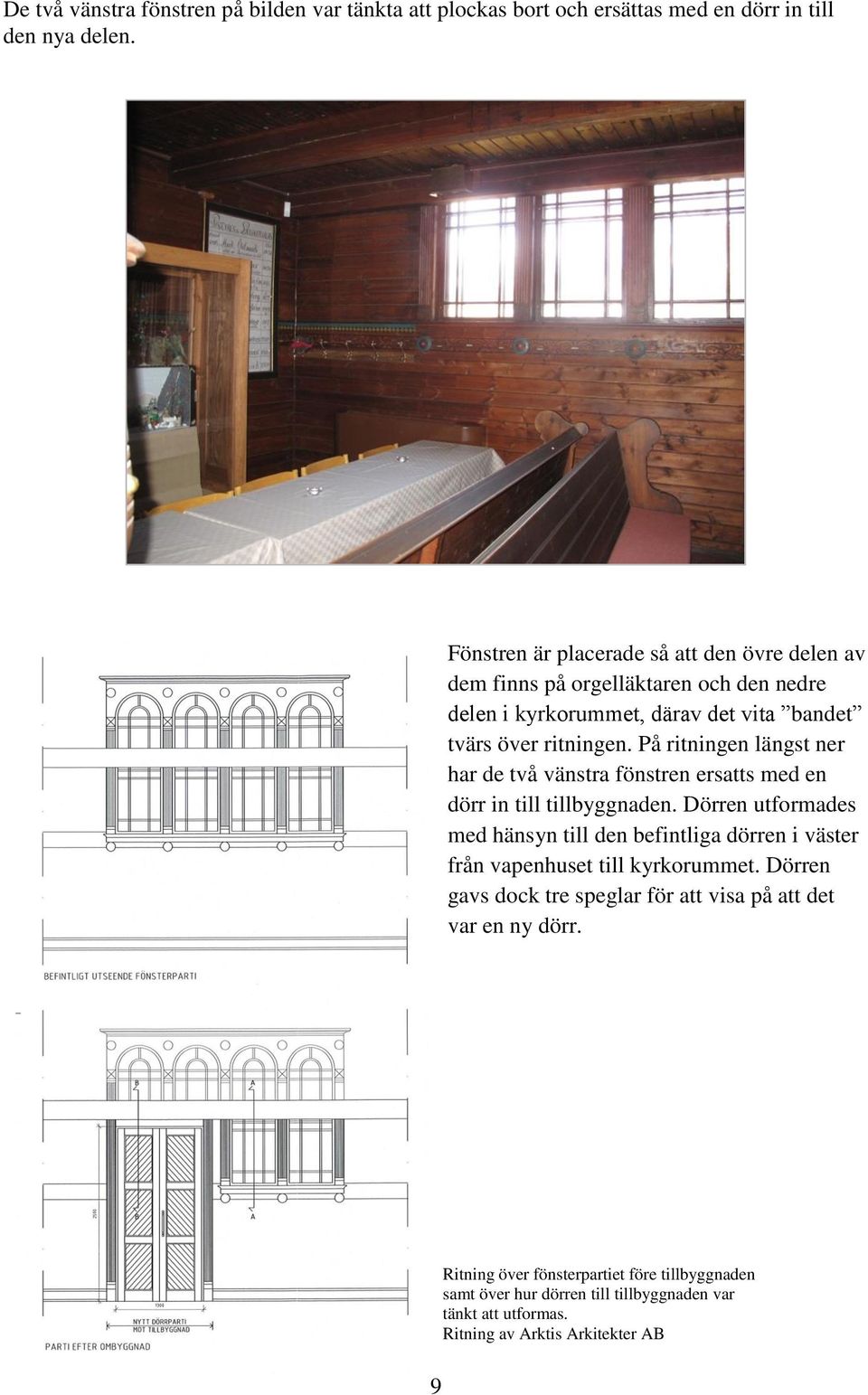

9 De två vänstra fönstren på bilden var tänkta att plockas bort och ersättas med en dörr in till den nya delen. Fönstren är placerade så att den övre delen av dem finns på orgelläktaren och den nedre delen i kyrkorummet, därav det vita bandet tvärs över ritningen. På ritningen längst ner har de två vänstra fönstren ersatts med en dörr in till tillbyggnaden. Dörren utformades med hänsyn till den befintliga dörren i väster från vapenhuset till kyrkorummet. Dörren gavs dock tre speglar för att visa på att det var en ny dörr. 9 Ritning över fönsterpartiet före tillbyggnaden samt över hur dörren till tillbyggnaden var tänkt att utformas. Ritning av Arktis Arkitekter AB

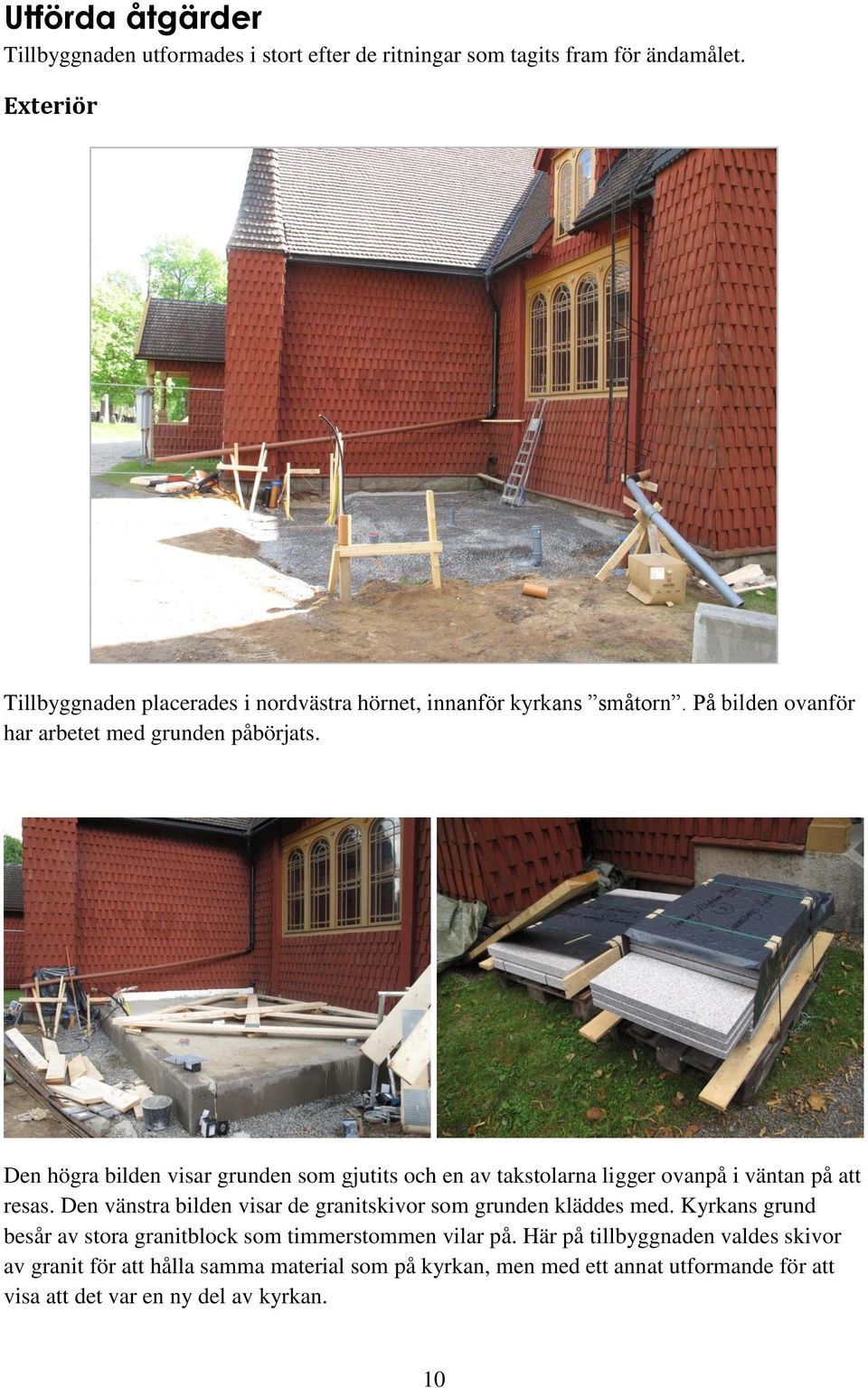

10 Utförda åtgärder Tillbyggnaden utformades i stort efter de ritningar som tagits fram för ändamålet. Exteriör Tillbyggnaden placerades i nordvästra hörnet, innanför kyrkans småtorn. På bilden ovanför har arbetet med grunden påbörjats. Den högra bilden visar grunden som gjutits och en av takstolarna ligger ovanpå i väntan på att resas. Den vänstra bilden visar de granitskivor som grunden kläddes med. Kyrkans grund besår av stora granitblock som timmerstommen vilar på. Här på tillbyggnaden valdes skivor av granit för att hålla samma material som på kyrkan, men med ett annat utformande för att visa att det var en ny del av kyrkan. 10

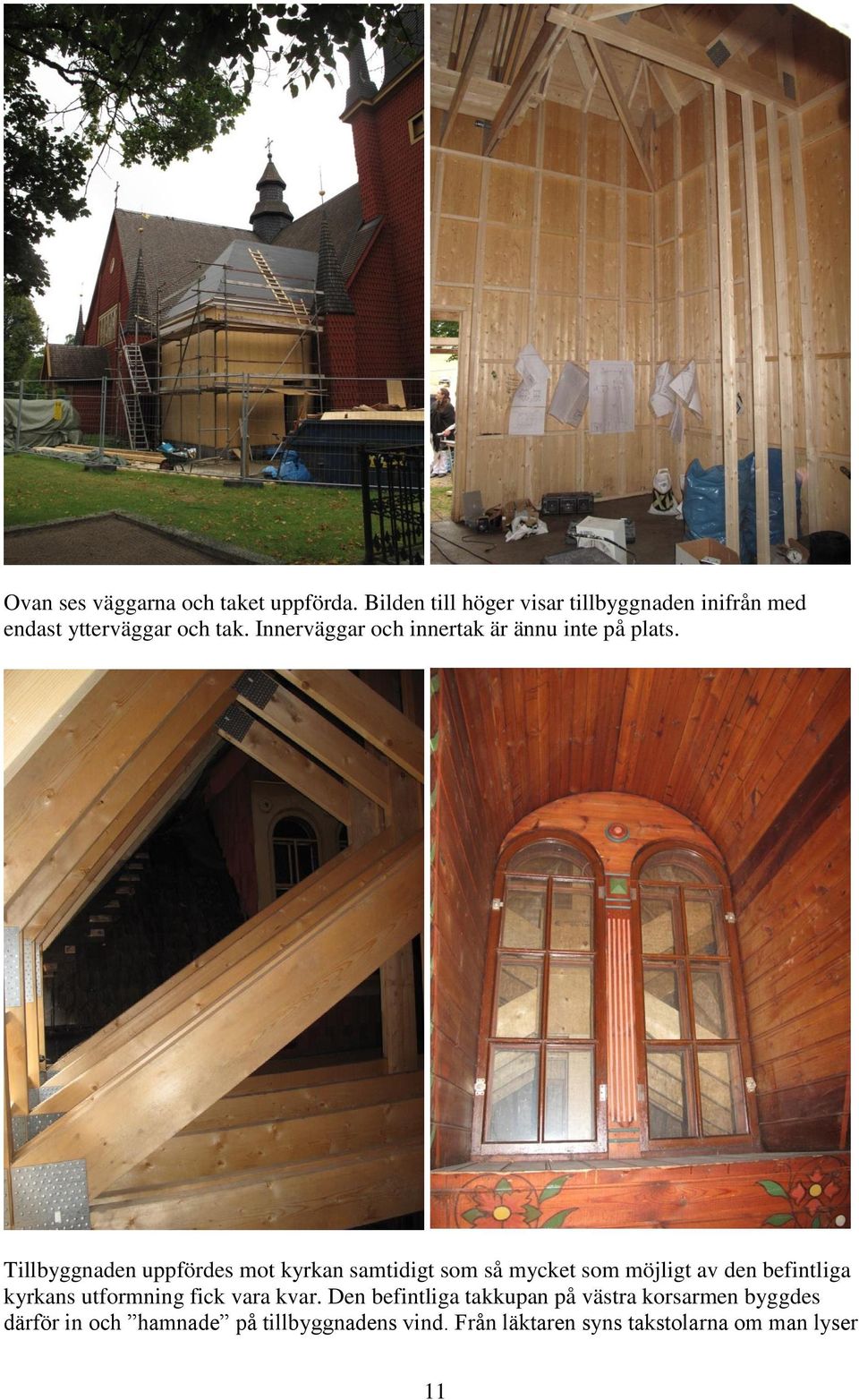

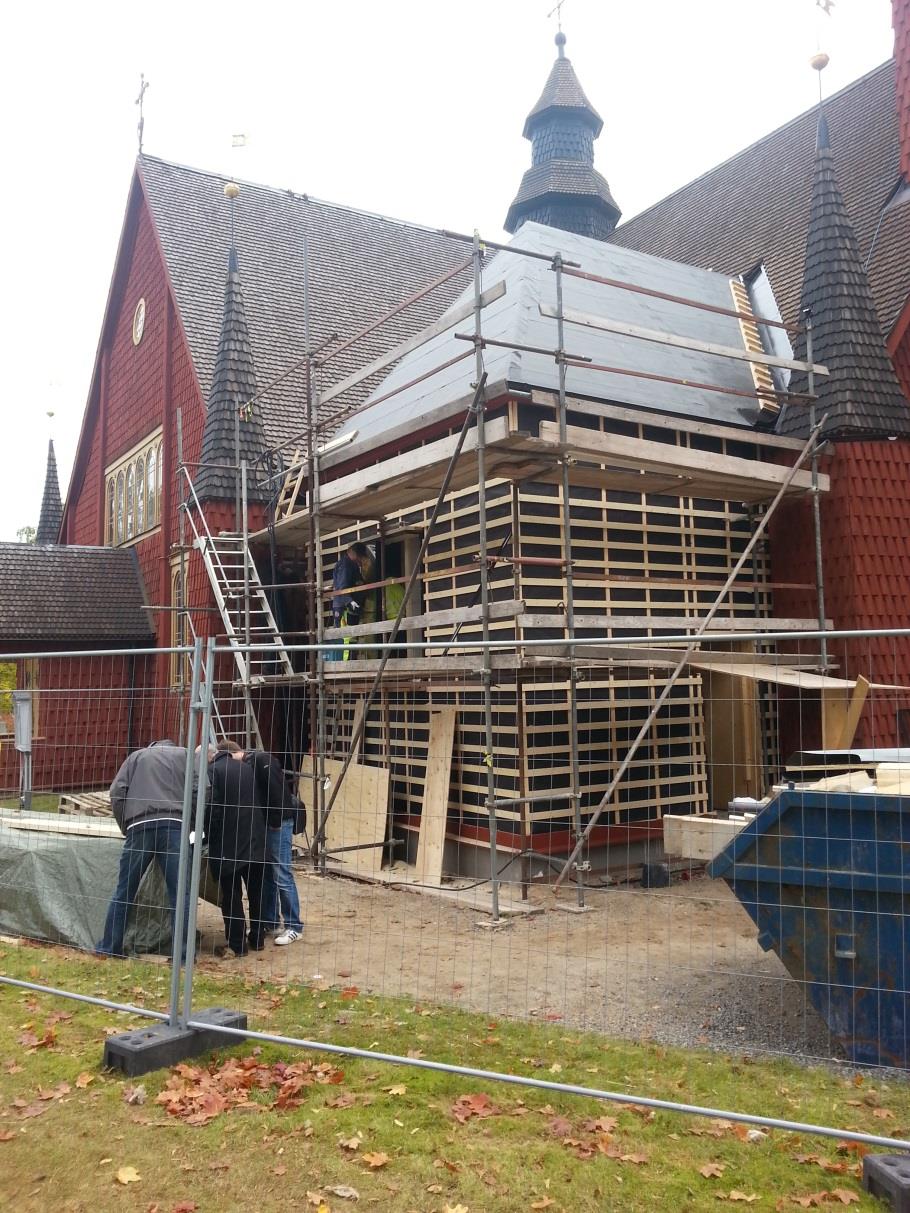

11 Ovan ses väggarna och taket uppförda. Bilden till höger visar tillbyggnaden inifrån med endast ytterväggar och tak. Innerväggar och innertak är ännu inte på plats. Tillbyggnaden uppfördes mot kyrkan samtidigt som så mycket som möjligt av den befintliga kyrkans utformning fick vara kvar. Den befintliga takkupan på västra korsarmen byggdes därför in och hamnade på tillbyggnadens vind. Från läktaren syns takstolarna om man lyser 11

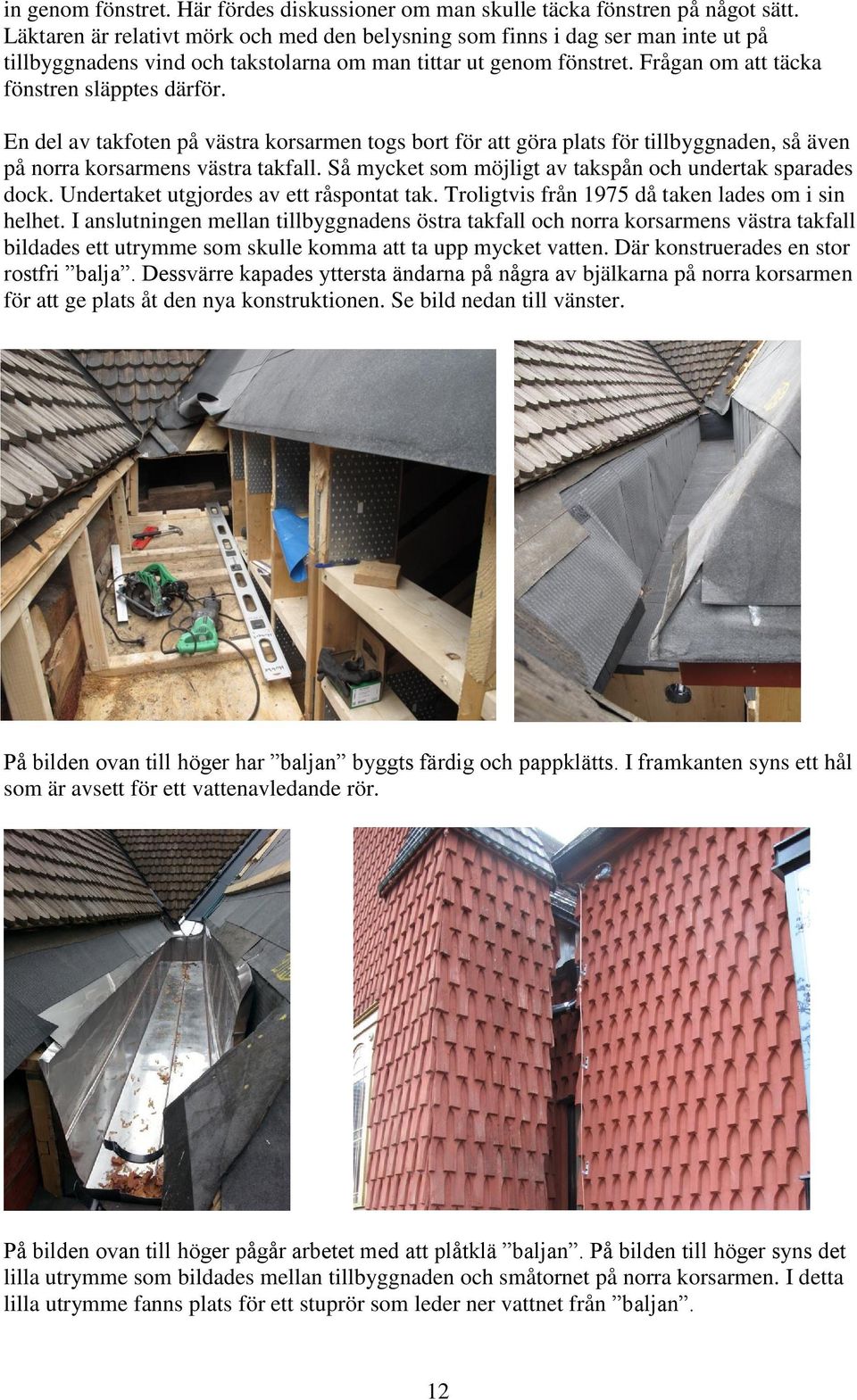

12 in genom fönstret. Här fördes diskussioner om man skulle täcka fönstren på något sätt. Läktaren är relativt mörk och med den belysning som finns i dag ser man inte ut på tillbyggnadens vind och takstolarna om man tittar ut genom fönstret. Frågan om att täcka fönstren släpptes därför. En del av takfoten på västra korsarmen togs bort för att göra plats för tillbyggnaden, så även på norra korsarmens västra takfall. Så mycket som möjligt av takspån och undertak sparades dock. Undertaket utgjordes av ett råspontat tak. Troligtvis från 1975 då taken lades om i sin helhet. I anslutningen mellan tillbyggnadens östra takfall och norra korsarmens västra takfall bildades ett utrymme som skulle komma att ta upp mycket vatten. Där konstruerades en stor rostfri balja. Dessvärre kapades yttersta ändarna på några av bjälkarna på norra korsarmen för att ge plats åt den nya konstruktionen. Se bild nedan till vänster. På bilden ovan till höger har baljan byggts färdig och pappklätts. I framkanten syns ett hål som är avsett för ett vattenavledande rör. På bilden ovan till höger pågår arbetet med att plåtklä baljan. På bilden till höger syns det lilla utrymme som bildades mellan tillbyggnaden och småtornet på norra korsarmen. I detta lilla utrymme fanns plats för ett stuprör som leder ner vattnet från baljan. 12

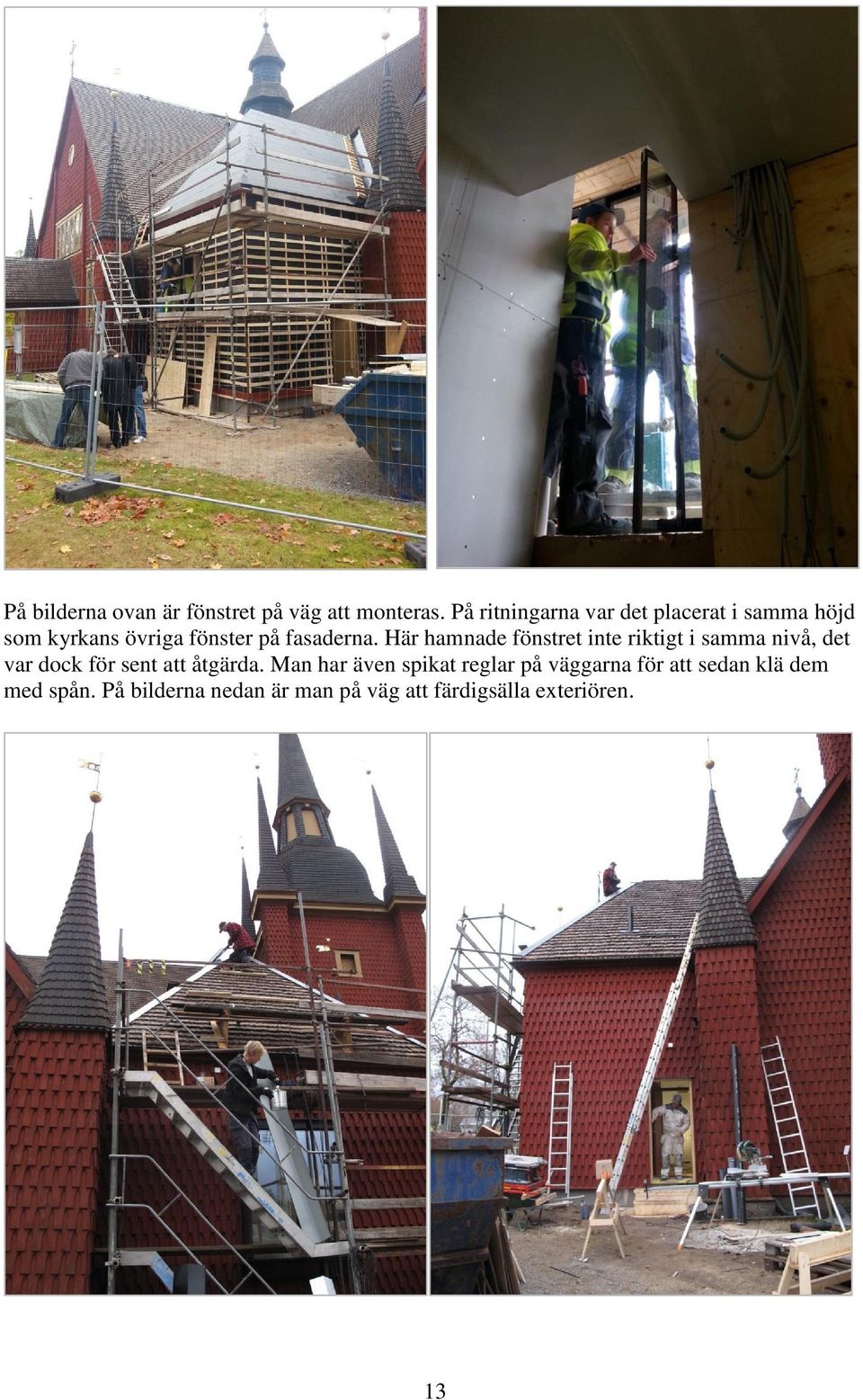

13 På bilderna ovan är fönstret på väg att monteras. På ritningarna var det placerat i samma höjd som kyrkans övriga fönster på fasaderna. Här hamnade fönstret inte riktigt i samma nivå, det var dock för sent att åtgärda. Man har även spikat reglar på väggarna för att sedan klä dem med spån. På bilderna nedan är man på väg att färdigsälla exteriören. 13

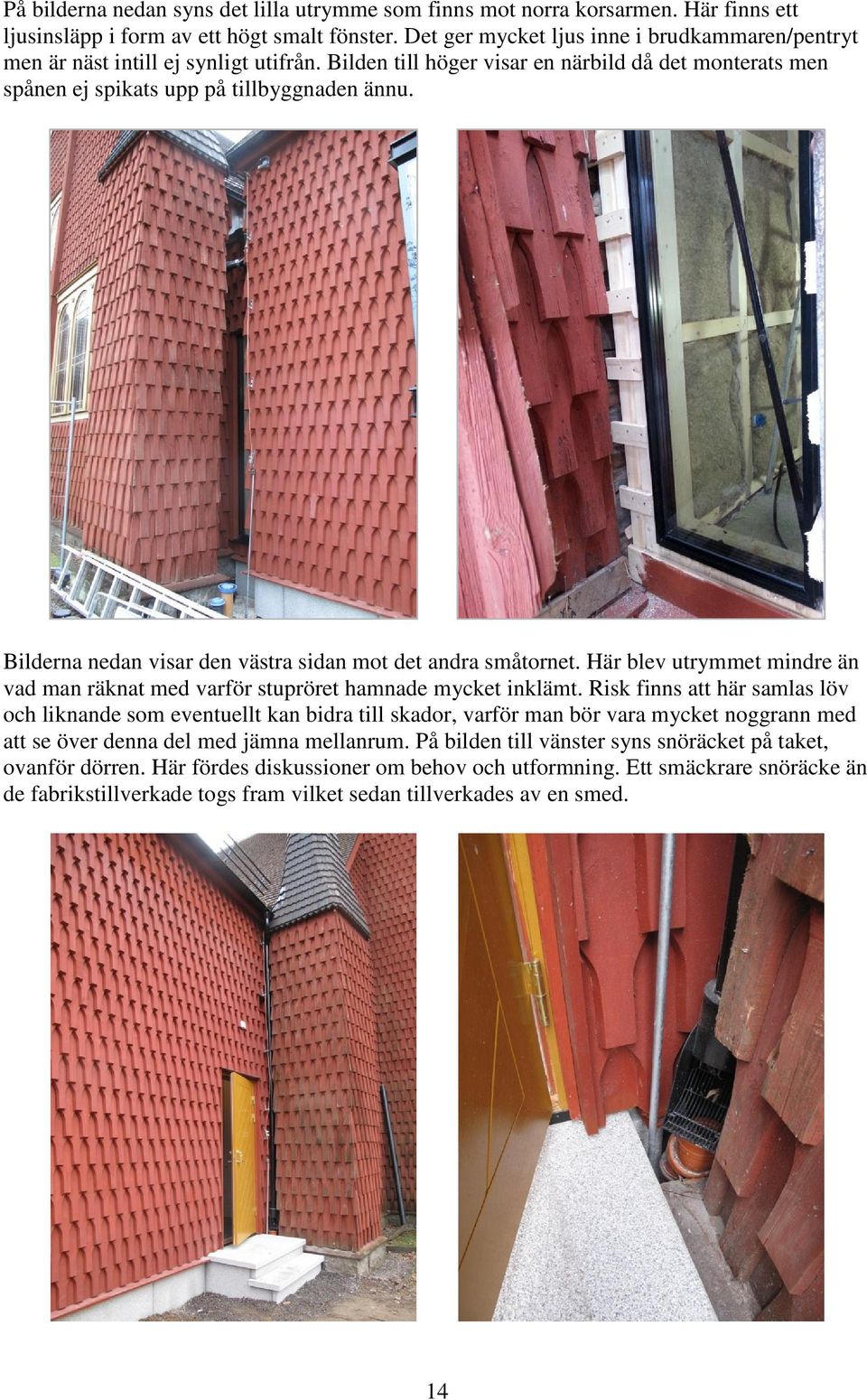

14 På bilderna nedan syns det lilla utrymme som finns mot norra korsarmen. Här finns ett ljusinsläpp i form av ett högt smalt fönster. Det ger mycket ljus inne i brudkammaren/pentryt men är näst intill ej synligt utifrån. Bilden till höger visar en närbild då det monterats men spånen ej spikats upp på tillbyggnaden ännu. Bilderna nedan visar den västra sidan mot det andra småtornet. Här blev utrymmet mindre än vad man räknat med varför stupröret hamnade mycket inklämt. Risk finns att här samlas löv och liknande som eventuellt kan bidra till skador, varför man bör vara mycket noggrann med att se över denna del med jämna mellanrum. På bilden till vänster syns snöräcket på taket, ovanför dörren. Här fördes diskussioner om behov och utformning. Ett smäckrare snöräcke än de fabrikstillverkade togs fram vilket sedan tillverkades av en smed. 14

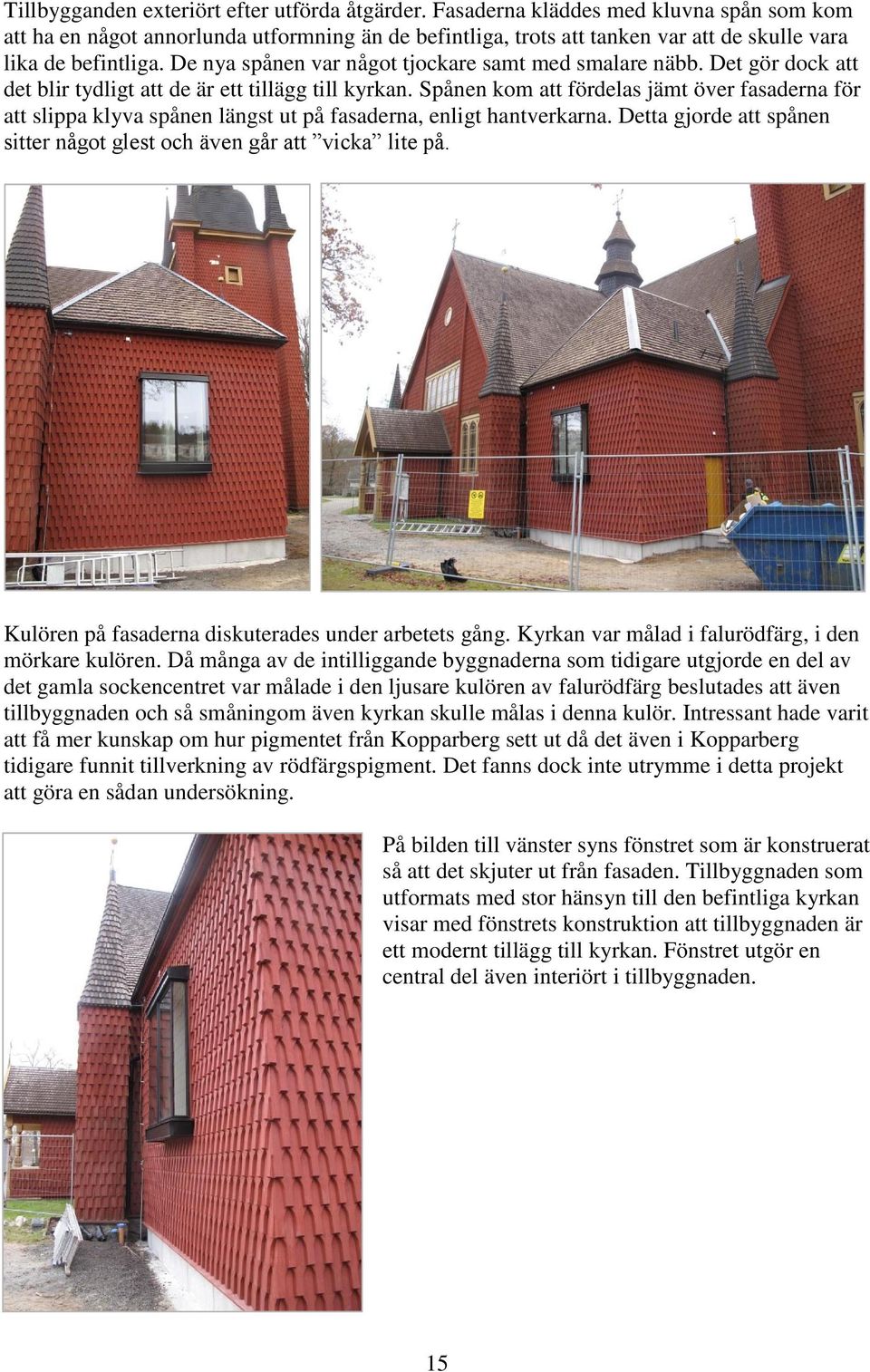

15 Tillbygganden exteriört efter utförda åtgärder. Fasaderna kläddes med kluvna spån som kom att ha en något annorlunda utformning än de befintliga, trots att tanken var att de skulle vara lika de befintliga. De nya spånen var något tjockare samt med smalare näbb. Det gör dock att det blir tydligt att de är ett tillägg till kyrkan. Spånen kom att fördelas jämt över fasaderna för att slippa klyva spånen längst ut på fasaderna, enligt hantverkarna. Detta gjorde att spånen sitter något glest och även går att vicka lite på. Kulören på fasaderna diskuterades under arbetets gång. Kyrkan var målad i falurödfärg, i den mörkare kulören. Då många av de intilliggande byggnaderna som tidigare utgjorde en del av det gamla sockencentret var målade i den ljusare kulören av falurödfärg beslutades att även tillbyggnaden och så småningom även kyrkan skulle målas i denna kulör. Intressant hade varit att få mer kunskap om hur pigmentet från Kopparberg sett ut då det även i Kopparberg tidigare funnit tillverkning av rödfärgspigment. Det fanns dock inte utrymme i detta projekt att göra en sådan undersökning. På bilden till vänster syns fönstret som är konstruerat så att det skjuter ut från fasaden. Tillbyggnaden som utformats med stor hänsyn till den befintliga kyrkan visar med fönstrets konstruktion att tillbyggnaden är ett modernt tillägg till kyrkan. Fönstret utgör en central del även interiört i tillbyggnaden. 15

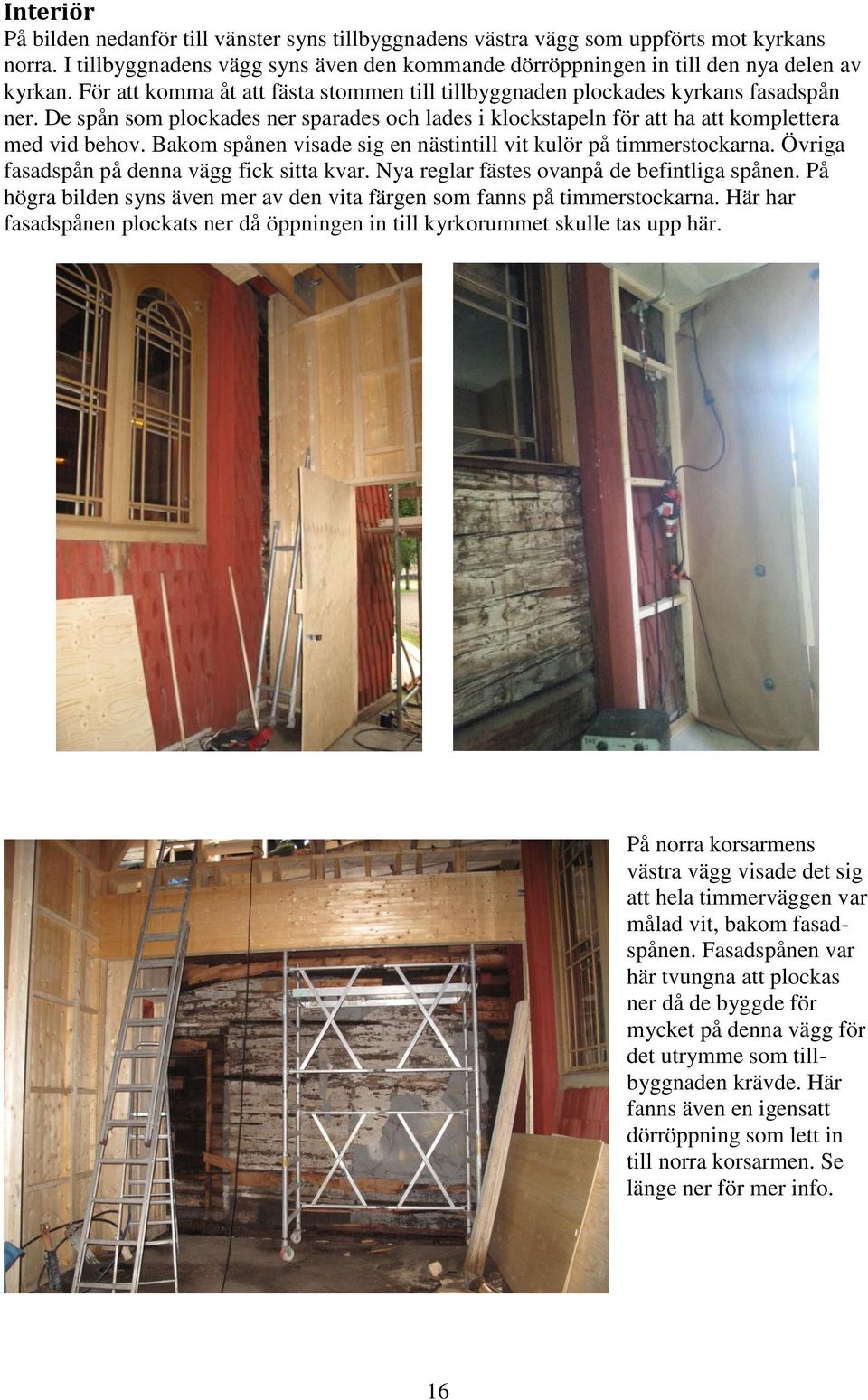

16 Interiör På bilden nedanför till vänster syns tillbyggnadens västra vägg som uppförts mot kyrkans norra. I tillbyggnadens vägg syns även den kommande dörröppningen in till den nya delen av kyrkan. För att komma åt att fästa stommen till tillbyggnaden plockades kyrkans fasadspån ner. De spån som plockades ner sparades och lades i klockstapeln för att ha att komplettera med vid behov. Bakom spånen visade sig en nästintill vit kulör på timmerstockarna. Övriga fasadspån på denna vägg fick sitta kvar. Nya reglar fästes ovanpå de befintliga spånen. På högra bilden syns även mer av den vita färgen som fanns på timmerstockarna. Här har fasadspånen plockats ner då öppningen in till kyrkorummet skulle tas upp här. På norra korsarmens västra vägg visade det sig att hela timmerväggen var målad vit, bakom fasadspånen. Fasadspånen var här tvungna att plockas ner då de byggde för mycket på denna vägg för det utrymme som tillbyggnaden krävde. Här fanns även en igensatt dörröppning som lett in till norra korsarmen. Se länge ner för mer info. 16

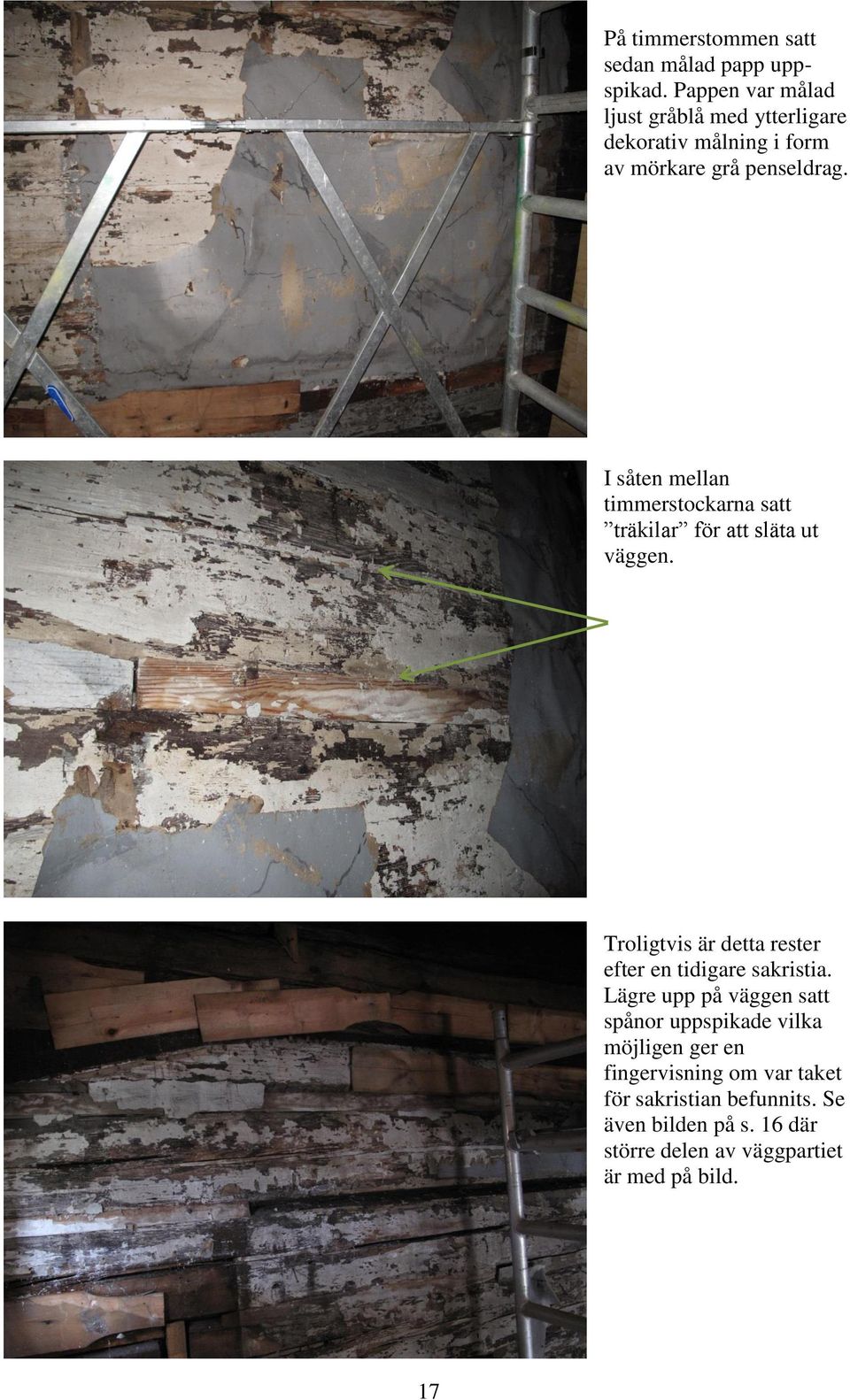

17 På timmerstommen satt sedan målad papp uppspikad. Pappen var målad ljust gråblå med ytterligare dekorativ målning i form av mörkare grå penseldrag. I såten mellan timmerstockarna satt träkilar för att släta ut väggen. Troligtvis är detta rester efter en tidigare sakristia. Lägre upp på väggen satt spånor uppspikade vilka möjligen ger en fingervisning om var taket för sakristian befunnits. Se även bilden på s. 16 där större delen av väggpartiet är med på bild. 17

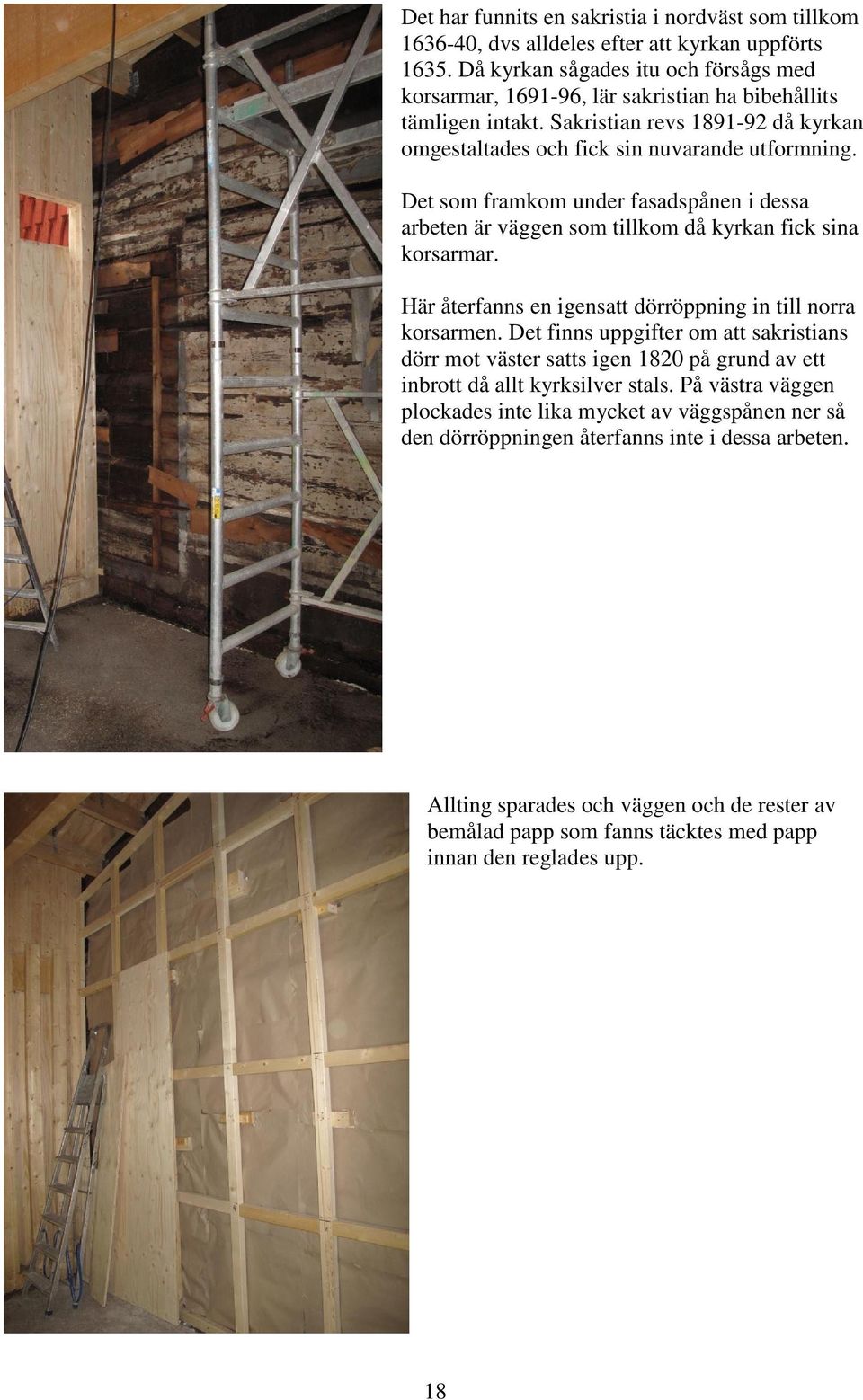

18 Det har funnits en sakristia i nordväst som tillkom , dvs alldeles efter att kyrkan uppförts Då kyrkan sågades itu och försågs med korsarmar, , lär sakristian ha bibehållits tämligen intakt. Sakristian revs då kyrkan omgestaltades och fick sin nuvarande utformning. Det som framkom under fasadspånen i dessa arbeten är väggen som tillkom då kyrkan fick sina korsarmar. Här återfanns en igensatt dörröppning in till norra korsarmen. Det finns uppgifter om att sakristians dörr mot väster satts igen 1820 på grund av ett inbrott då allt kyrksilver stals. På västra väggen plockades inte lika mycket av väggspånen ner så den dörröppningen återfanns inte i dessa arbeten. Allting sparades och väggen och de rester av bemålad papp som fanns täcktes med papp innan den reglades upp. 18

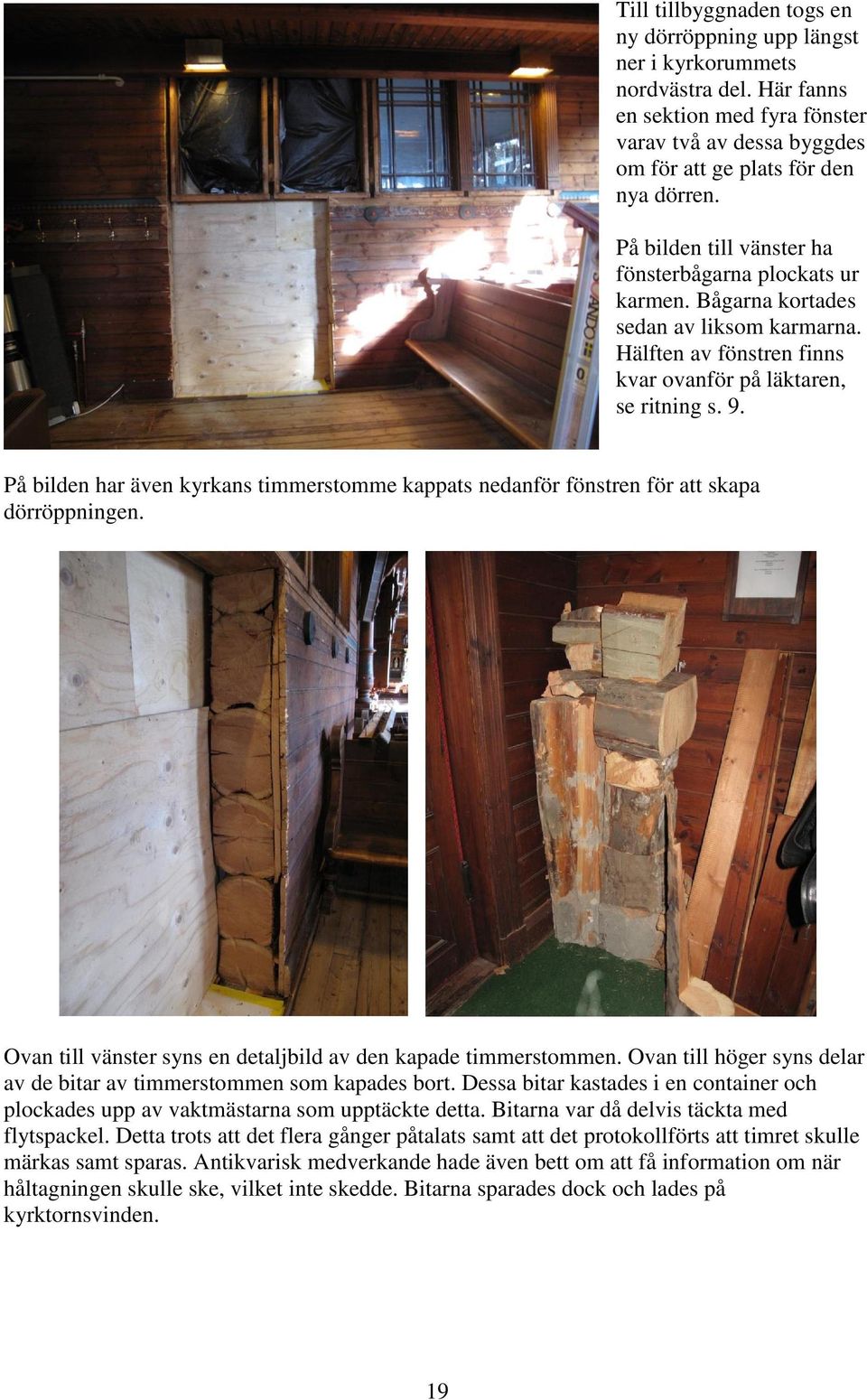

19 Till tillbyggnaden togs en ny dörröppning upp längst ner i kyrkorummets nordvästra del. Här fanns en sektion med fyra fönster varav två av dessa byggdes om för att ge plats för den nya dörren. På bilden till vänster ha fönsterbågarna plockats ur karmen. Bågarna kortades sedan av liksom karmarna. Hälften av fönstren finns kvar ovanför på läktaren, se ritning s. 9. På bilden har även kyrkans timmerstomme kappats nedanför fönstren för att skapa dörröppningen. Ovan till vänster syns en detaljbild av den kapade timmerstommen. Ovan till höger syns delar av de bitar av timmerstommen som kapades bort. Dessa bitar kastades i en container och plockades upp av vaktmästarna som upptäckte detta. Bitarna var då delvis täckta med flytspackel. Detta trots att det flera gånger påtalats samt att det protokollförts att timret skulle märkas samt sparas. Antikvarisk medverkande hade även bett om att få information om när håltagningen skulle ske, vilket inte skedde. Bitarna sparades dock och lades på kyrktornsvinden. 19

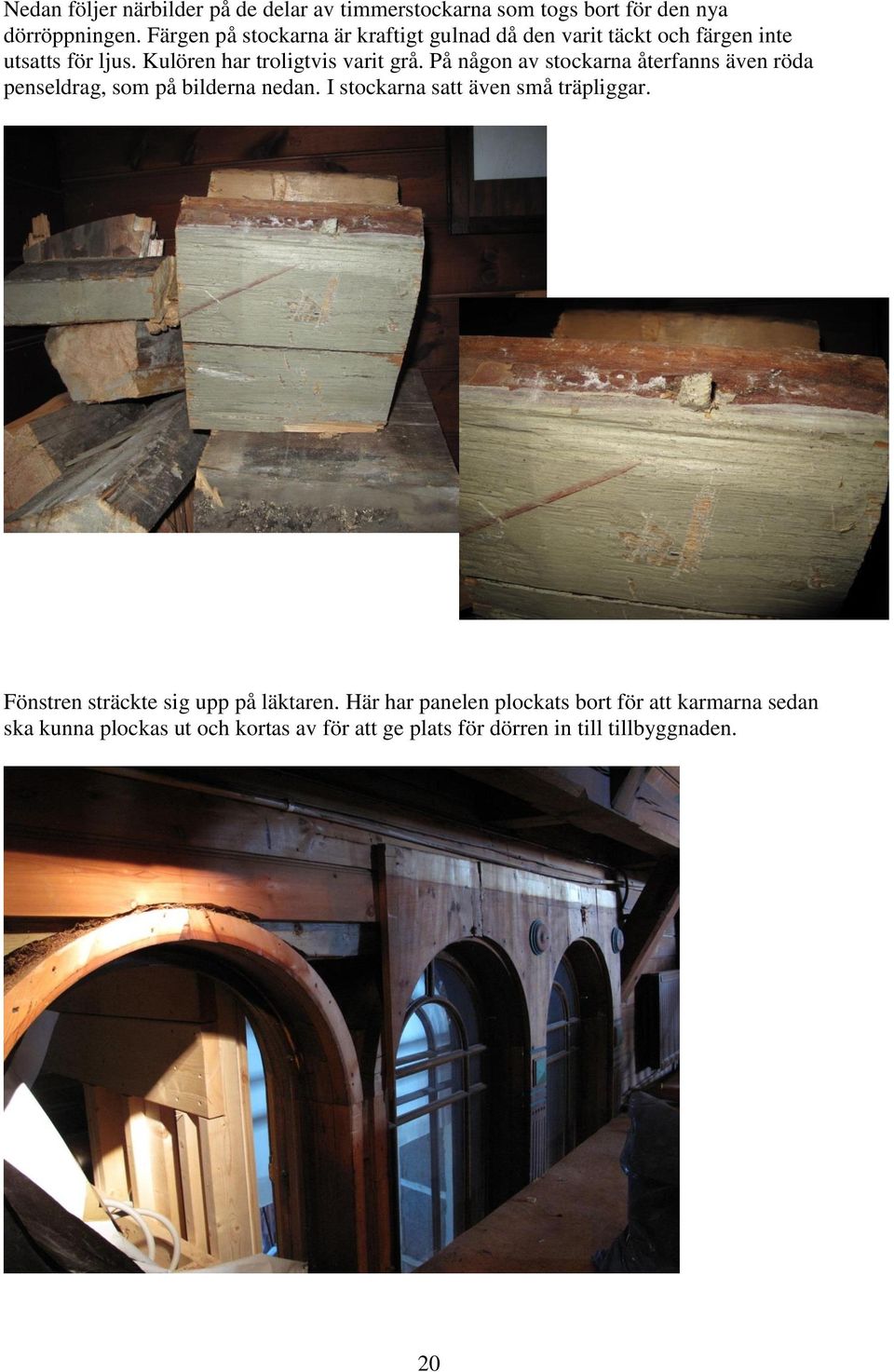

20 Nedan följer närbilder på de delar av timmerstockarna som togs bort för den nya dörröppningen. Färgen på stockarna är kraftigt gulnad då den varit täckt och färgen inte utsatts för ljus. Kulören har troligtvis varit grå. På någon av stockarna återfanns även röda penseldrag, som på bilderna nedan. I stockarna satt även små träpliggar. Fönstren sträckte sig upp på läktaren. Här har panelen plockats bort för att karmarna sedan ska kunna plockas ut och kortas av för att ge plats för dörren in till tillbyggnaden. 20

21 Kring karmarna fanns tätning/drevning i form av husmossa. Att timmerstommen varit bemålad tidigare syntes också då en av stockarna till viss del kom fram bakom panelen. Den var målad på samma sätt som de delar av stommen som plockades bort. Bilden till höger visar fönstren inifrån tillbyggnaden innan de kapats av för att ge utrymme till dörröppningen. Bilden nedan visar dörren som precis monterats. 21

22 Bilderna nedan visar fönstren efter åtgärder. Bågarna kapades och fogades samman lika befintligt utförande och det befintliga glaset återanvändes. För att fästa tillbaka panelen återanvändes den befintliga spiken. Dörren från kyrkorummet till tillbyggnaden då arbetena var klara. Kvar var att fästa polster på dörrbladen. Kvar var även viss inmålning av detaljer. En inmålad dörröppningsknapp finns monterad på stolpen i vänster bild, men den syns inte då bänken skymmer. 22

23 Inne i den nya delen var tanken att de två fönstren som inte kortades av, bredvid den nya dörröppningen ändock skulle delas av. Detta genom att innertaket skulle sluta an mot bågarna så att endast de nedre delarna skulle komma att synas i pentrydelen. De övre delarna skulle hamna på vinden. Under arbetets gång beslutades i stället att dra tillbaka innertaket från fönstren en liten bit så att ett fack bildades. På så sätt bevarades fönstren på ett bättre sätt. Tillbyggnaden är färdig och bilden visar pentryts södra vägg, mot kyrkorummet. Köksinredningen har dolts i skåpet. 23

24 Bilden visar pentryts motsatta vägg med skåpinredning. Till höger i bilden syns det smala höga fönstret som utifrån knappt är synligt bakom det lilla hörntornet. Fönstret ger dock ett bra ljusinsläpp till rummet. Till vänster i bild samt på den högra bilden syns fönstret Som även är en del av fönstret på den intilliggande toaletten. Vänstra bilden visar toaletten med andra halvan av fönstret. I taket på toaletten samlades många olika funktioner, sprinkler, rökdetektor, ventilation, belysning, mm. Resultatet blev ett något plottrigt intryck, kanske hade det gått att samordna dessa funktioner på bättre sätt. 24

25 Bilderna ovan visar hallen. I bilden till vänster ser man pentryt längst bak. Dörren till höger leder in till kyrkorummet. Dörröppnaren som är monterad ovanför dörrarna målades senare in i samma kulör som väggarna. Bilden till höger visar entrédörren till tillbyggnaden. På väggen till vänster om ytterdörren syns en del av sprinklersystemet. Här dockades tillbyggnadens del av systemet på övriga kyrkans system. Sprinklersystemet installerades tidigare och då förberedde man för att kunna koppla på systemet till tillbyggnaden då den byggdes. Då sprinklersystemet drogs utgick man från de ritningar som fanns och tanken var att påkopplingen skulle komma närmare ytterväggen. Diskussioner fördes under detta projekt, huruvida man skulle kunna bygga in rören med en låda. Församlingen ville dock avvakta för att se hur de skulle komma att använda hallen och vilka behov eller önskemål som skulle komma att finnas. 25
