1 Mjällby kyrka Mjällby socken, Sölvesborgs kommun Antikvarisk kontroll vid renovering av torn och spåntak Blekinge museum rapport 2009:6 1:e antikvarie Thomas Persson

2 Innehåll Inledning... 2 Byggnadshistoria... 2 Bakgrund till genomförda åtgärder... 2 Omfattning... 2 Tornhuv... 3 Torn... 6 Medverkande entreprenörer... 7 Bilaga. Foton tagna av FactusGruppen, före, under och efter renoveringsarbetet av spåntaket på tornet på Mjällby kyrka,

3 Inledning Mjällby församling har under perioden maj- augusti 2007 låtit genomföra en exteriör renovering av tornet till Mjällby kyrka. Arbetet har utförts efter programhandlingar upprättade av Ponnert Arkitekter AB, som genom Hans Ponnert även svarat för projekt- och byggledning. Generalentreprenör har varit Mur & Puts Byggnads AB genom Christer Jönsson. Enligt länsstyrelsens beslut,(dnr ) har Blekinge museum genom 1:e antikvarie Thomas Persson svarat för antikvarisk kontroll. Arbetet har slutbesiktigats utan erinran. Byggnadshistoria Mjällby nuvarande kyrka uppförde efter ritningar upprättade av Överintendentämbetet, troligen av arkitekt Jacob Wulff. Kyrkan består av ett rektangulärt långhus med i öster utbyggd sakristia samt i väster ett kvadratiskt torn. Det senare är uppfört i fyra våningar med murar av natursten,vilka är spritputsade och kalkade. Taket utgörs av en karnisformad kupol med en anslutande lanternin, klädda med tjärad ekspån. Lanterninen har kröndekor, bestående av ett kors placerat på ett klot, båda delar klädda med kopparplåt. Kupol och lanternin har genomgått ett par större renoveringar byttes all spån ut demonterades kupolen och rötskador utlagades. Bakgrund till genomförda åtgärder Kupol och lanternin hade under senare år behandlats med stenkolstjära, vilket förorsakat rötskador med läckage som följd. Tornet uppvisade smärre putsskador samt brister i avfärgningen. Tornets fönster och luckor var liksom fönstren på långhusets västgavel i behov av ommålning. Långhustakets anslutning mot tornet var otät, vilket förorsakat läckage. Omfattning Arbetet har i huvudsak omfattat följande åtgärder: - Omläggning av spåntak - Översyn och komplettering av plåtarbeten - Kalkavfärgning - Renovering och målning av fönstersnickerier 2

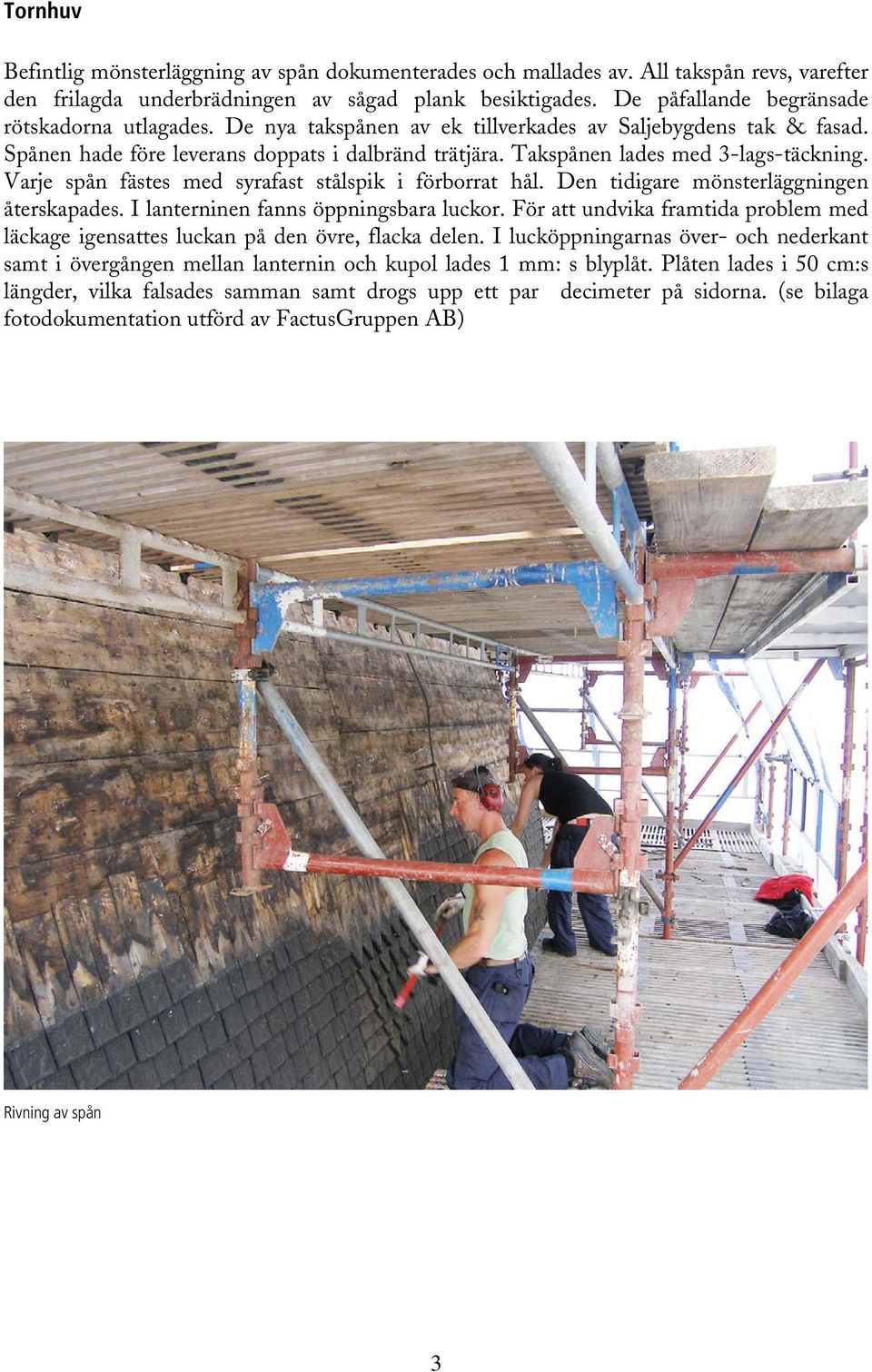

4 Tornhuv Befintlig mönsterläggning av spån dokumenterades och mallades av. All takspån revs, varefter den frilagda underbrädningen av sågad plank besiktigades. De påfallande begränsade rötskadorna utlagades. De nya takspånen av ek tillverkades av Saljebygdens tak & fasad. Spånen hade före leverans doppats i dalbränd trätjära. Takspånen lades med 3-lags-täckning. Varje spån fästes med syrafast stålspik i förborrat hål. Den tidigare mönsterläggningen återskapades. I lanterninen fanns öppningsbara luckor. För att undvika framtida problem med läckage igensattes luckan på den övre, flacka delen. I lucköppningarnas över- och nederkant samt i övergången mellan lanternin och kupol lades 1 mm: s blyplåt. Plåten lades i 50 cm:s längder, vilka falsades samman samt drogs upp ett par decimeter på sidorna. (se bilaga fotodokumentation utförd av FactusGruppen AB) Rivning av spån 3

5 Övergången kupol lanternin underbrädningen frilagd Exempel på de begränsade rötskadorna på underbrädningen 4

6 Ristad inskription tillkommen i samband med renoveringen 1910 Detalj av den nya spåntäckningen Befintliga fotplåtar, häng- och stuprännor vid tornhuvens nederkant revs och ersattes med nya i zinkplåt. Krönornament klätt med kopparplåt besiktigades. Nedre anslutande huv mot spåntak byttes. 5

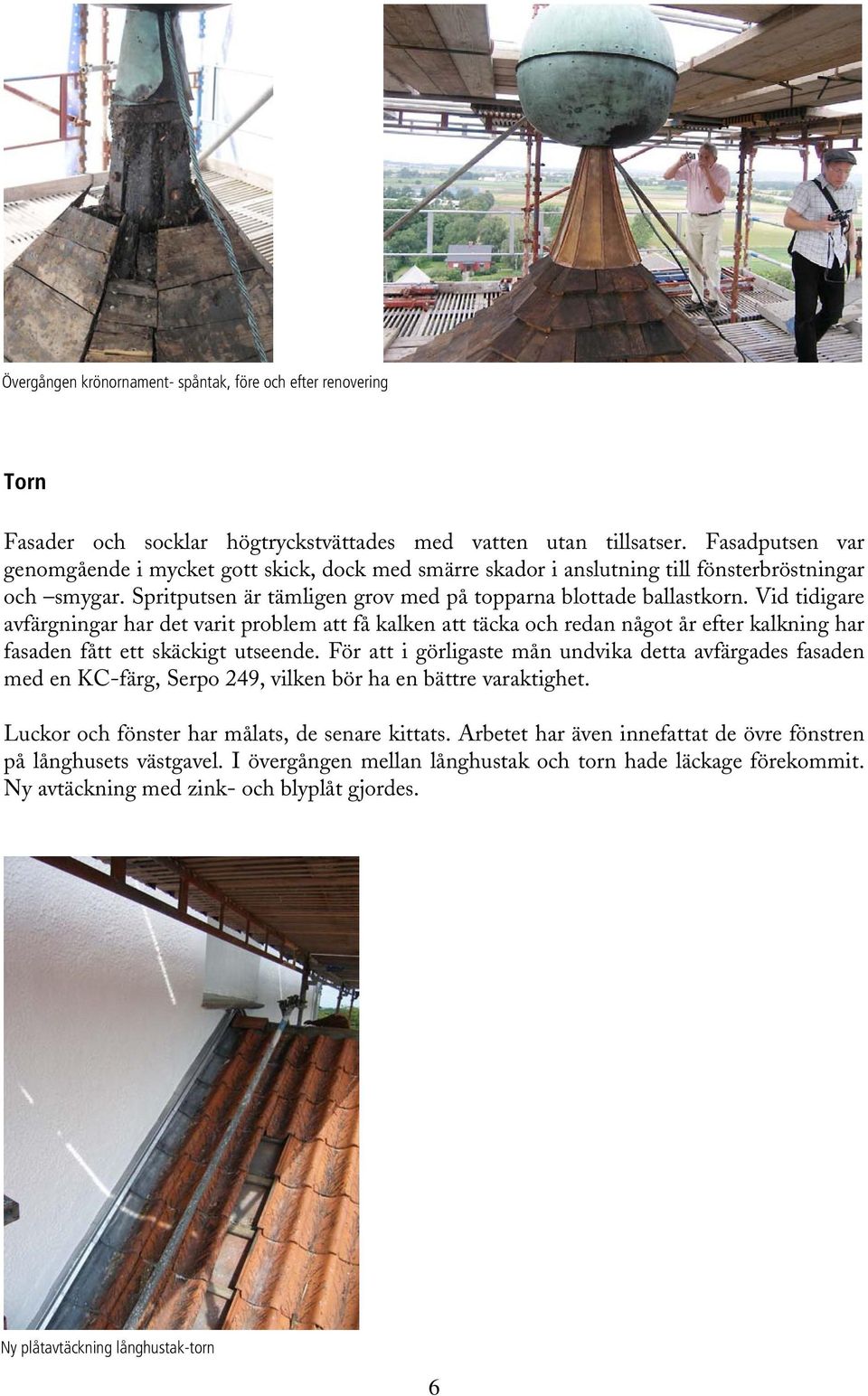

7 Övergången krönornament- spåntak, före och efter renovering Torn Fasader och socklar högtryckstvättades med vatten utan tillsatser. Fasadputsen var genomgående i mycket gott skick, dock med smärre skador i anslutning till fönsterbröstningar och smygar. Spritputsen är tämligen grov med på topparna blottade ballastkorn. Vid tidigare avfärgningar har det varit problem att få kalken att täcka och redan något år efter kalkning har fasaden fått ett skäckigt utseende. För att i görligaste mån undvika detta avfärgades fasaden med en KC-färg, Serpo 249, vilken bör ha en bättre varaktighet. Luckor och fönster har målats, de senare kittats. Arbetet har även innefattat de övre fönstren på långhusets västgavel. I övergången mellan långhustak och torn hade läckage förekommit. Ny avtäckning med zink- och blyplåt gjordes. Ny plåtavtäckning långhustak-torn 6

8 Medverkande entreprenörer Generalentreprenad: Spånentreprenad: Plåtentreprenad: Mur & Puts Byggnads AB FactusGruppen AB Mathiassons Plåt AB 7

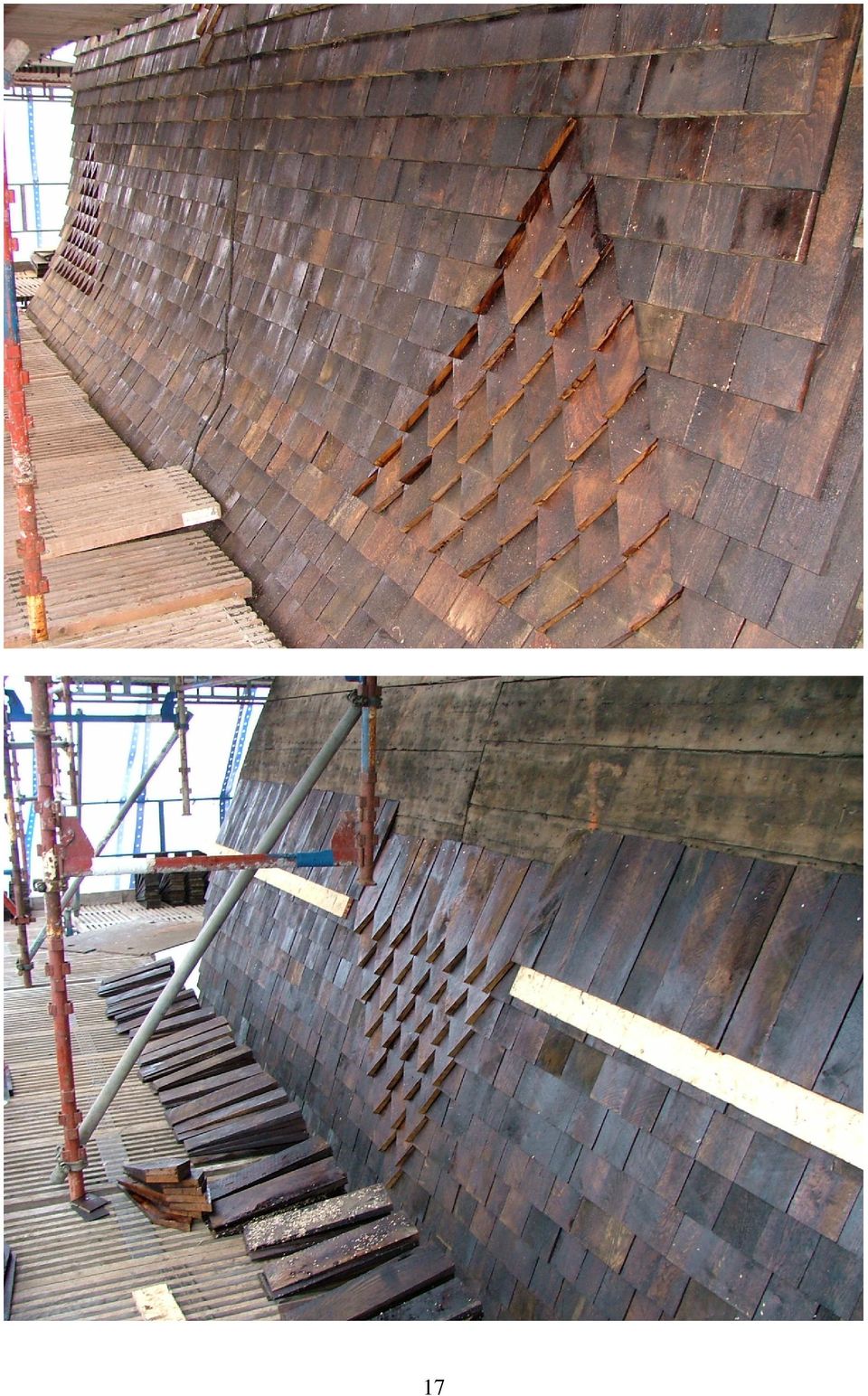

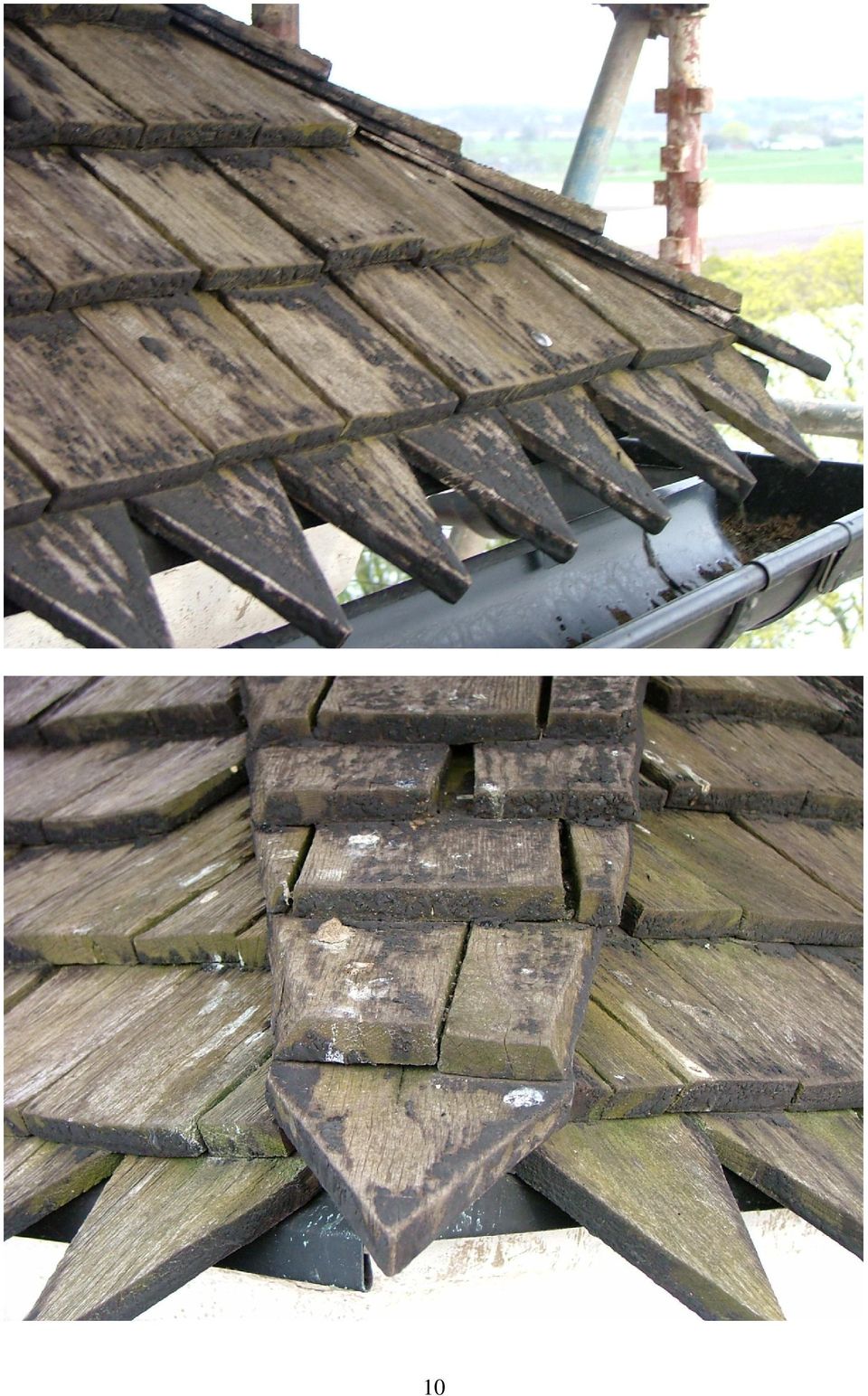

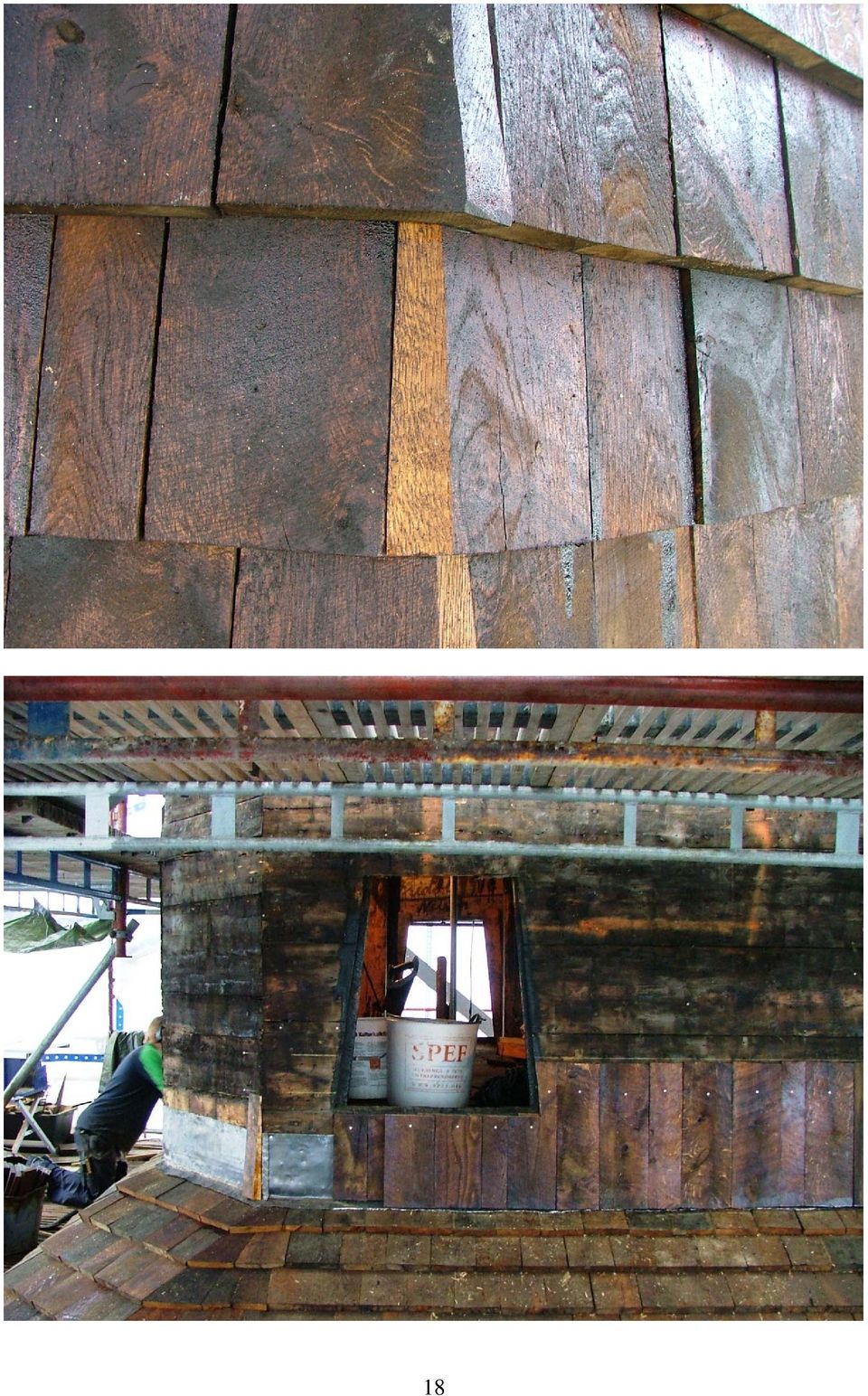

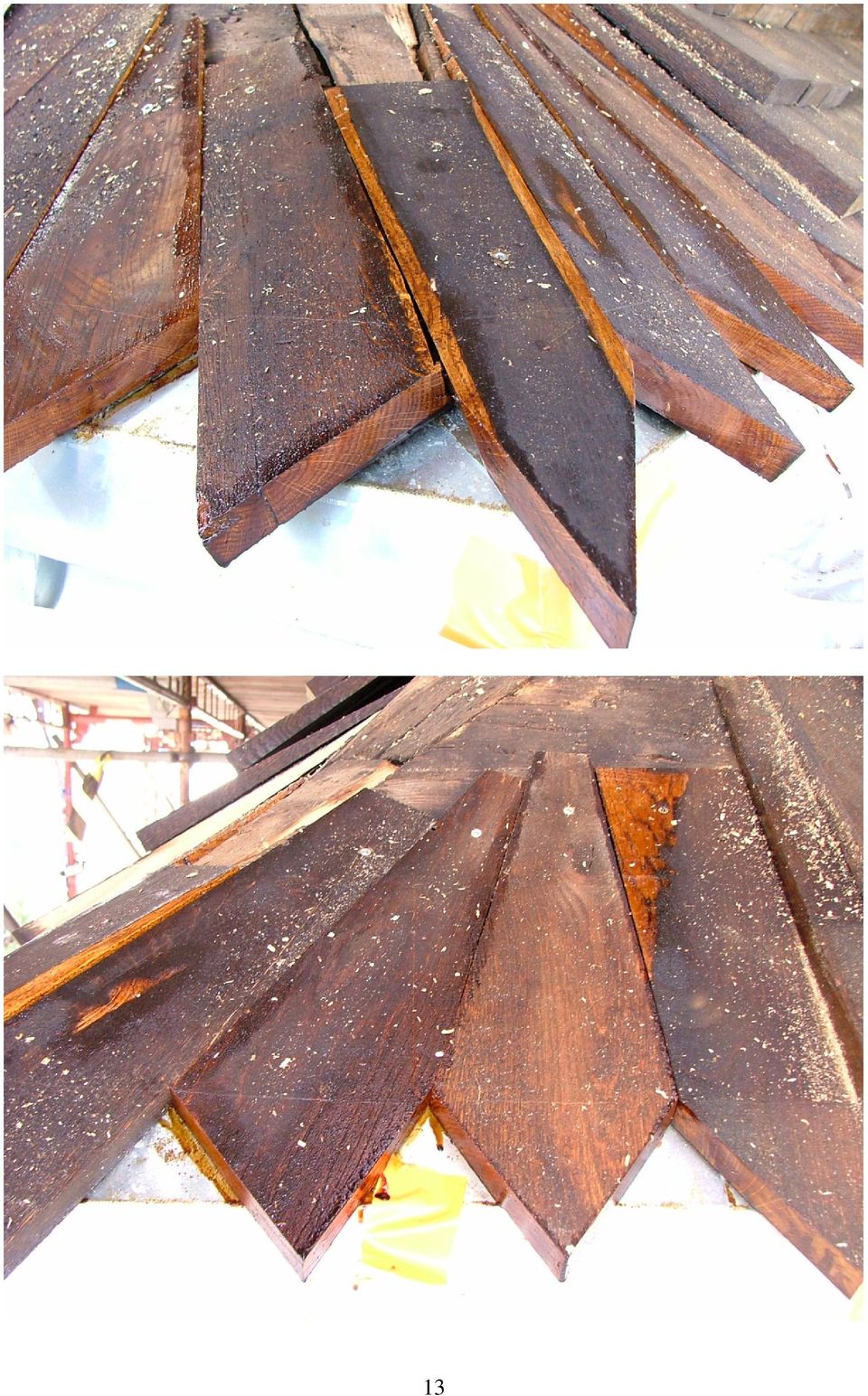

9 Bilaga. Foton tagna av FactusGruppen, före, under och efter renoveringsarbetet av spåntaket på tornet på Mjällby kyrka, 2007 Sid 9 Sid 10 övre nedre Sid 11 övre nedre Sid 12 övre nedre Sid 13 Sid 14 övre nedre Sid 15,16 Sid 17 övre nedre Sid 18 övre nedre Sid 19 övre nedre Sid 20 övre nedre Sid 21 övre Kyrkan före renovering. Spetssågade spån på takfoten före renovering. Detalj av nedersta delen av ett av de smala takfallen före renovering. Lanternin med blindfönster och öppningsbar lucka före renovering. Detalj av lucka och blindfönster före renovering Rötskadade spån på ett av de smala takfallen. Toppen av den övre kupolen före renovering. Snedsågade, girade och spetssågade spån vid takfoten vid två av de smala takfallen. Montering av individuellt anpassat spån. Blyplåt under nockarna. Ett av de smala takfallen färdigmonterat. Trianglar i spetssågat spån på nedre kupolen. Påbörjad diamant på nedre kupolen. Detalj av hörn på lanternin. Övergången mellan nedre kupol och lanternin med bly plus lucka. Nederkanten på luckan är blyförsedd. Montering av spån på en av luckorna. De är öppningsbara även efter renovering. Montering av spån på lucka. Bågen på blindfönster monteras. Bågen på ett av blindfönstren färdigmonterat. 8

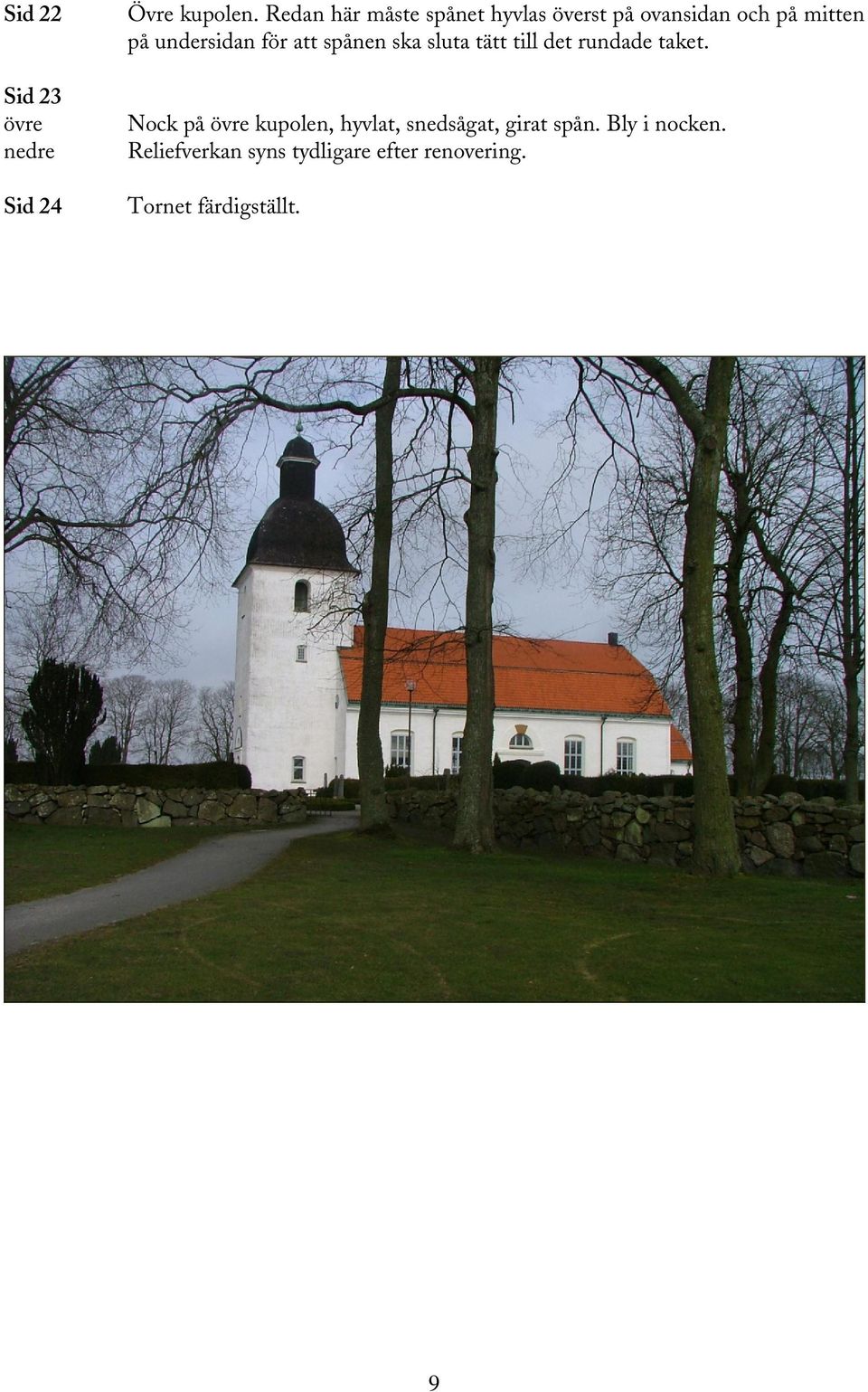

10 Sid 22 Sid 23 övre nedre Sid 24 Övre kupolen. Redan här måste spånet hyvlas överst på ovansidan och på mitten på undersidan för att spånen ska sluta tätt till det rundade taket. Nock på övre kupolen, hyvlat, snedsågat, girat spån. Bly i nocken. Reliefverkan syns tydligare efter renovering. Tornet färdigställt. 9

11 10

12 11

13 12

14 13

15 14

16 15

17 16

18 17

19 18

20 19

21 20

22 21

23 22

24 23

25 24
