1 Rapport 2012:208 Antikvarisk medverkan Lindgården Lasarettet Medevi brunn Medevi brunn 2:1 Västra Ny socken Motala kommun Östergötlands län Marie Hagsten Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

3 Lindgården Lasarettet Medevi brunn Innehåll Bakgrund Basfakta om objektet Objekt Beskrivning och byggnadshistoria Tidigare kända renoveringsarbeten Kulturhistorisk bedömning Basfakta om projektet Fastighetsägare / Beställare Bidrag Tidsperiod Problembild / Skadebild Arbetsbeskrivning Målsättning med projektet Resultat Genomförda arbeten Uppföljning Byggnadshistoriska iakttagelser eller erfarenheter gjorda under arbetet Godkännande / Slutbesiktning Medverkande i projektet Entreprenörer Leverantörer / Material Antikvarisk medverkan Övrigt Antikvariska kontroller / Besiktningar Fotodokumentation Litteratur Tekniska uppgifter Omslagsbild: Lindgården efter renovering. Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 2

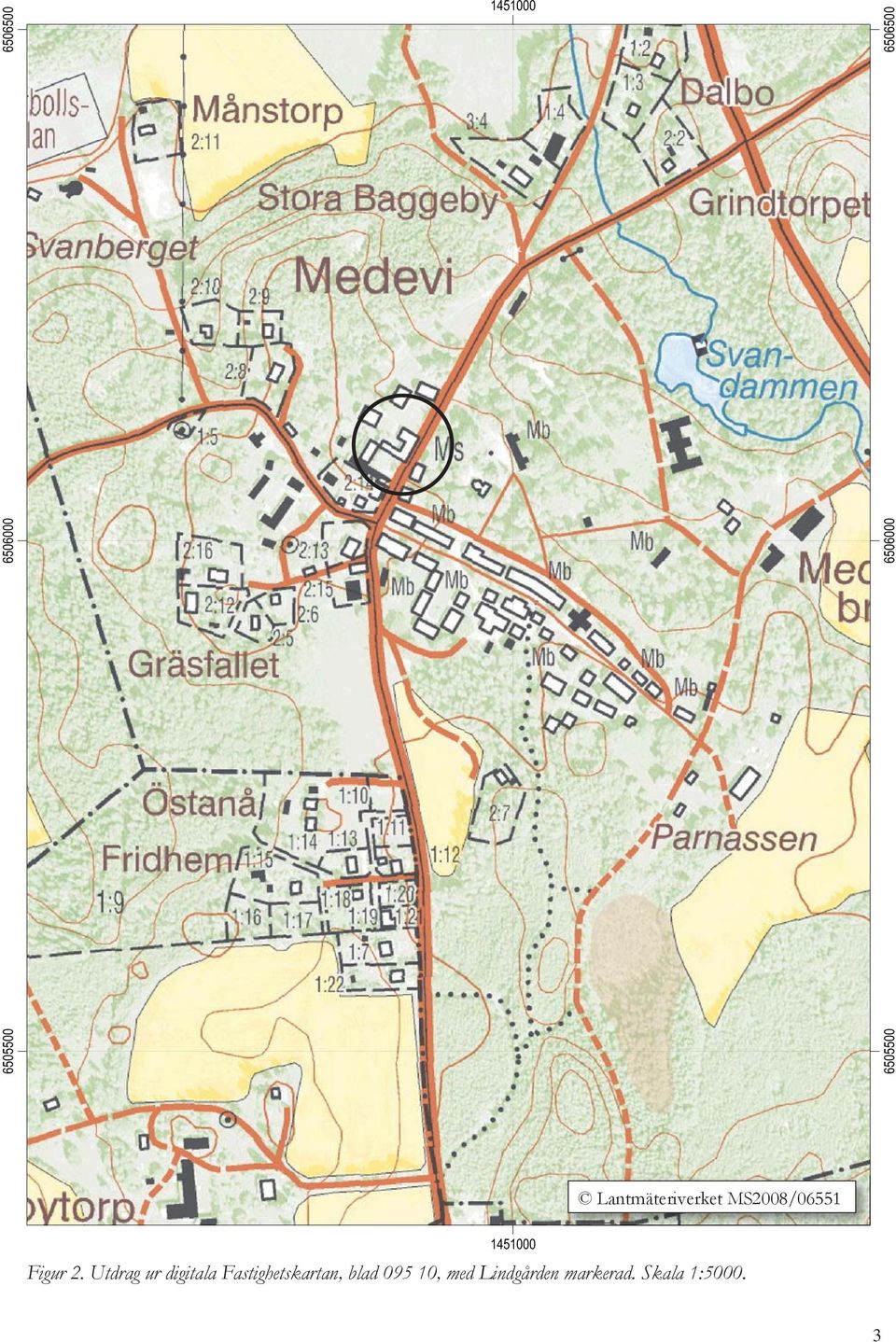

5 Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan, blad , med Lindgården markerad. Skala 1:

6 Bakgrund Basfakta om objektet Objekt Medevi Brunn 2:1, Lindgården, Lasarettet, Medevi Brunn, Västra Ny socken, Motala kommun. Beskrivning och byggnadshistoria Allmänna Lasarettsområdet ligger väster om gamla landsvägen. Byggnaderna grupperar sig runt en öppen gård med ett vårdträd som en traditionell gårdsmiljö med en större huvudbyggnad som flankeras av två flyglar. Lasarettet har funnits med sedan brunnen grundades. De tre byggnaderna tros vara från 1700-talets mitt. Här har varit sjukhusverksamhet fram till Lindgården är den norra av de båda flyglarna och är byggd av liggande timmer som är synligt. Byggnaden står på en putsad stensockel. Sadeltaket är täckt med rött enkupigt tegel. Fönstren är tättspröjsade och vitmålade. Byggnaden har efter nedläggningen av lasarettet inretts som museum över Allmänna lasarettet. Museet är öppen hela sommaren för besökare och på beställning. Visningar görs via intresseföreningens försorg. Tidigare kända renoveringsarbeten Under 2011 lades taket om med nytt lertegel. Kulturhistorisk bedömning Lasarettsområdet har ett stort kulturhistoriskt värde och här har funnits byggnader som hyst lasarettspatienter sedan brunnen grundades Lindgården används som lasarettsmuseum och har ett stort socialhistoriskt värde Basfakta om projektet Fastighetsägare / Beställare Medevi Brunn AB, Motala Bidrag Länsstyrelsen i Östergötland har beviljat :- för renovering av timmersyll, borttagning av skyddsplåt samt renovering av stengrund som rasat ut. Dnr Tidsperiod Arbetena genomfördes under augusti september Problembild / Skadebild Runt hela byggnaden var en ca 30 cm hög plåt monterad på nederdelen av väggen. Under plåten på norra sidan fanns rötskador på timret. På västra gaveln hade stora grundstenar rasat ut vilket fick till följd att det kunde regna och snöa in i grunden. På flera ställen hade bruket i grunden vittrat och stenarna satt löst. Det fanns sentida lagningar med rent cementbruk. Arbetsbeskrivning - Målsättning med projektet Att ta bort plåten som sitter på syllen. Att syllstockar blir hela. Att grunden blir hel och att utfallna grundstenar muras tillbaka. 4

7 Sockeln på västra gaveln med utfallna stenar Sockeln före renovering på södra långsidan. 3. Sockeln på norra långsidan före renovering med cementlagningar. 4. Plåt på timret under ett stuprör som är för kort. I bakgrunden en hängränna som inte har blivit rensad på många år. 5. Skador i timret. 6. Skador i timret på grund av cement som ligger mot timret. 6 5

8 Resultat Genomförda arbeten Den höga plåtlisten och vattulist av plåt har rensats bort. På norra långsidan har stora delar av syllstocken bytts, en helt ny knut har huggits. Vid skarvning har stockarna fogats samman med en blixtskarv. Syllen mot nordost hade en frisk kärna varför endast ilusningar behövde göras. På grund av läckande hängrännor och stuprör fanns ytterligare skador på timret i nordvästra hörnet. Här har timret lagats med halvsulningar. Nya vattbrädor av trä är infrästa och skyddar sockeln runt byggnadens tre sidor. Vid det lilla källarfönstret på södra sidan har ett nytt fönsterbleck tillverkats av trä. I anslutning till trappan har trälister tillverkats som ska hindra att vatten rinner ner i trappan och mot syllen. Allt virke har halvoljats. Timret är av furu och tätvuxet. De utfallna stenarna har grävts bort, och sorterats. Löst bruk har rensats bort och stenarna har rengjorts. Stenarna har fogats tillbaka och kilats med mindre stenar och fogats med KC bruk, först med en utstockning och sedan har ett påslag gjorts för att få bruket jämnt och djupare placerade stenar har täckts av puts Byte av syll pågår. 3. Halvsulning av timret i nordöstra hörnet Syllen skarvas med en blixtskarv. 4. Bruket har knackats ner och mindre stenar har rensats bort. 6

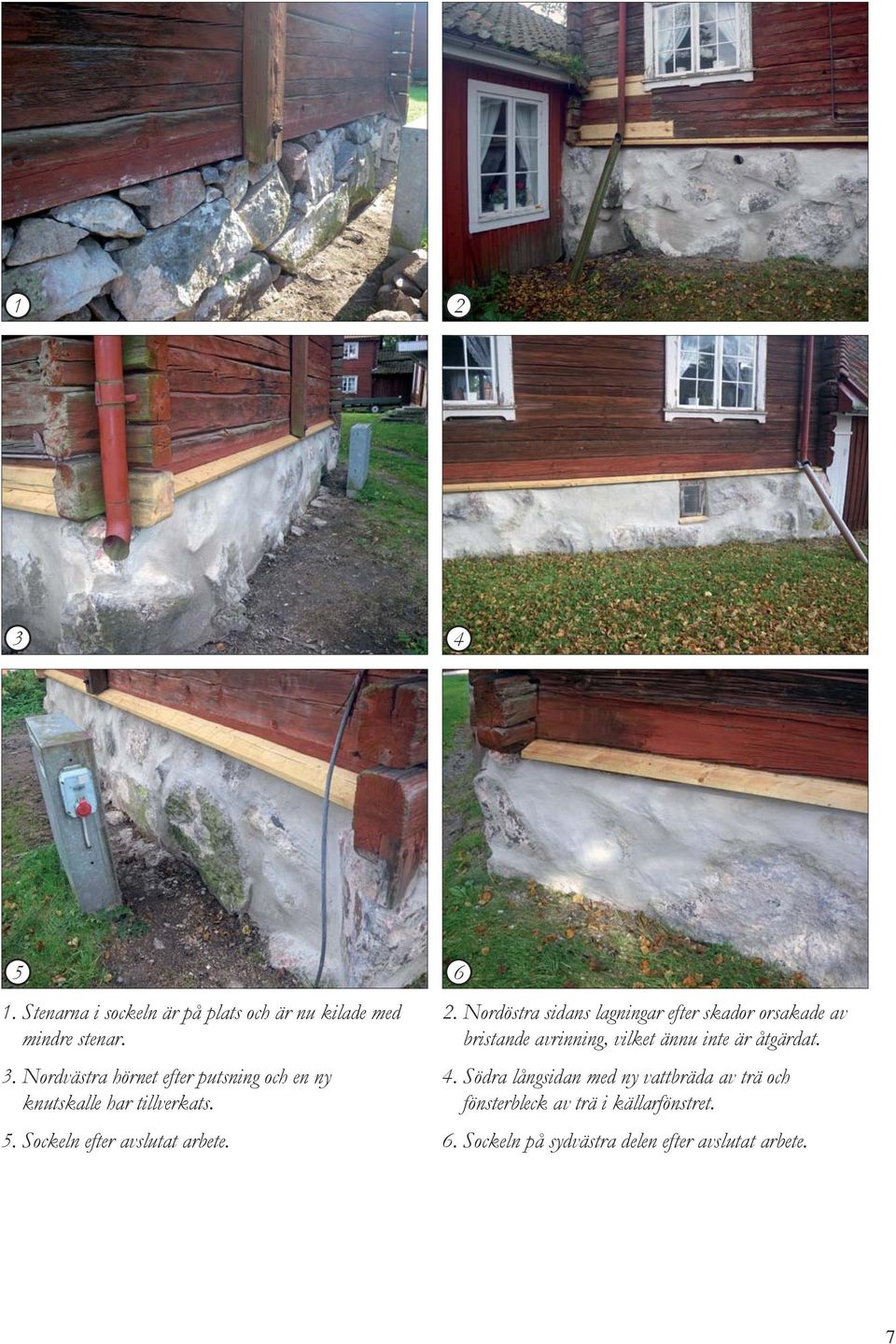

9 Stenarna i sockeln är på plats och är nu kilade med mindre stenar. 3. Nordvästra hörnet efter putsning och en ny knutskalle har tillverkats. 5. Sockeln efter avslutat arbete. 2. Nordöstra sidans lagningar efter skador orsakade av bristande avrinning, vilket ännu inte är åtgärdat. 4. Södra långsidan med ny vattbräda av trä och fönsterbleck av trä i källarfönstret. 6. Sockeln på sydvästra delen efter avslutat arbete. 7

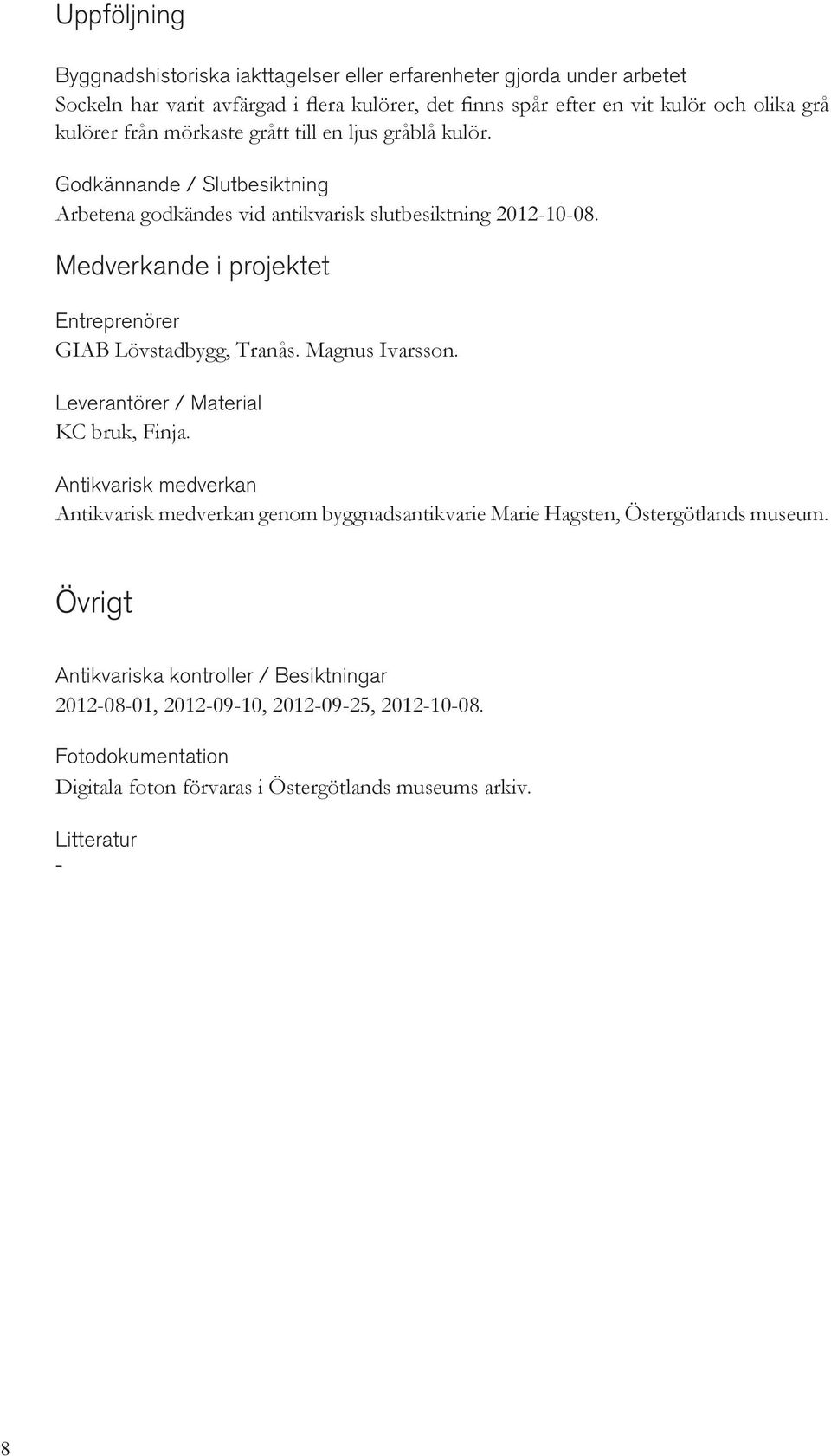

10 Uppföljning Byggnadshistoriska iakttagelser eller erfarenheter gjorda under arbetet Sockeln har varit avfärgad i flera kulörer, det finns spår efter en vit kulör och olika grå kulörer från mörkaste grått till en ljus gråblå kulör. Godkännande / Slutbesiktning Arbetena godkändes vid antikvarisk slutbesiktning Medverkande i projektet Entreprenörer GIAB Lövstadbygg, Tranås. Magnus Ivarsson. Leverantörer / Material KC bruk, Finja. Antikvarisk medverkan Antikvarisk medverkan genom byggnadsantikvarie Marie Hagsten, Östergötlands museum. Övrigt Antikvariska kontroller / Besiktningar , , , Fotodokumentation Digitala foton förvaras i Östergötlands museums arkiv. Litteratur - 8

11 Tekniska uppgifter Lokal Lindgården Lasarettet Fastighet Medevi brunn 2:1 Socken Västra Ny Kommun Motala Län och landskap Östergötland Ekonomiska kartans blad (9F 1a Medevi) Typ av uppdrag Antikvarisk medverkan ÖLM dnr 449/11 ÖM projektnummer Uppdragsgivare Medevi Brunn AB Bidrag Länsstyrelsen Östergötland dnr Byggnadsantikvarie Marie Hagsten Fältarbetstid Augusti - september 2012 Grafisk form Lasse Norr Ev dokumentationsmaterial förvaras på Östergötlands museum. Ur allmänt kartmaterial Rapport 2012:208 Lantmäteriverket MS2008/06551 Östergötlands museum 9
