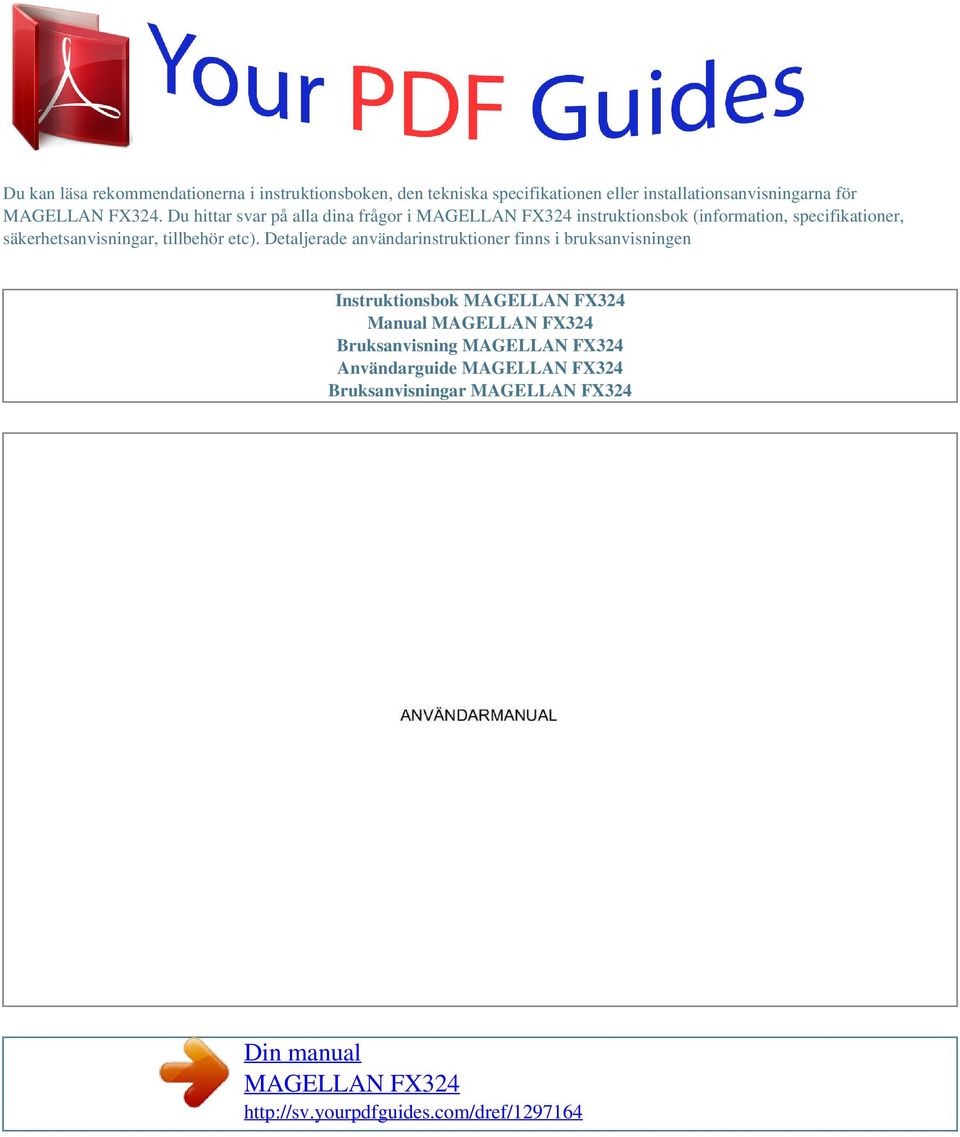

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

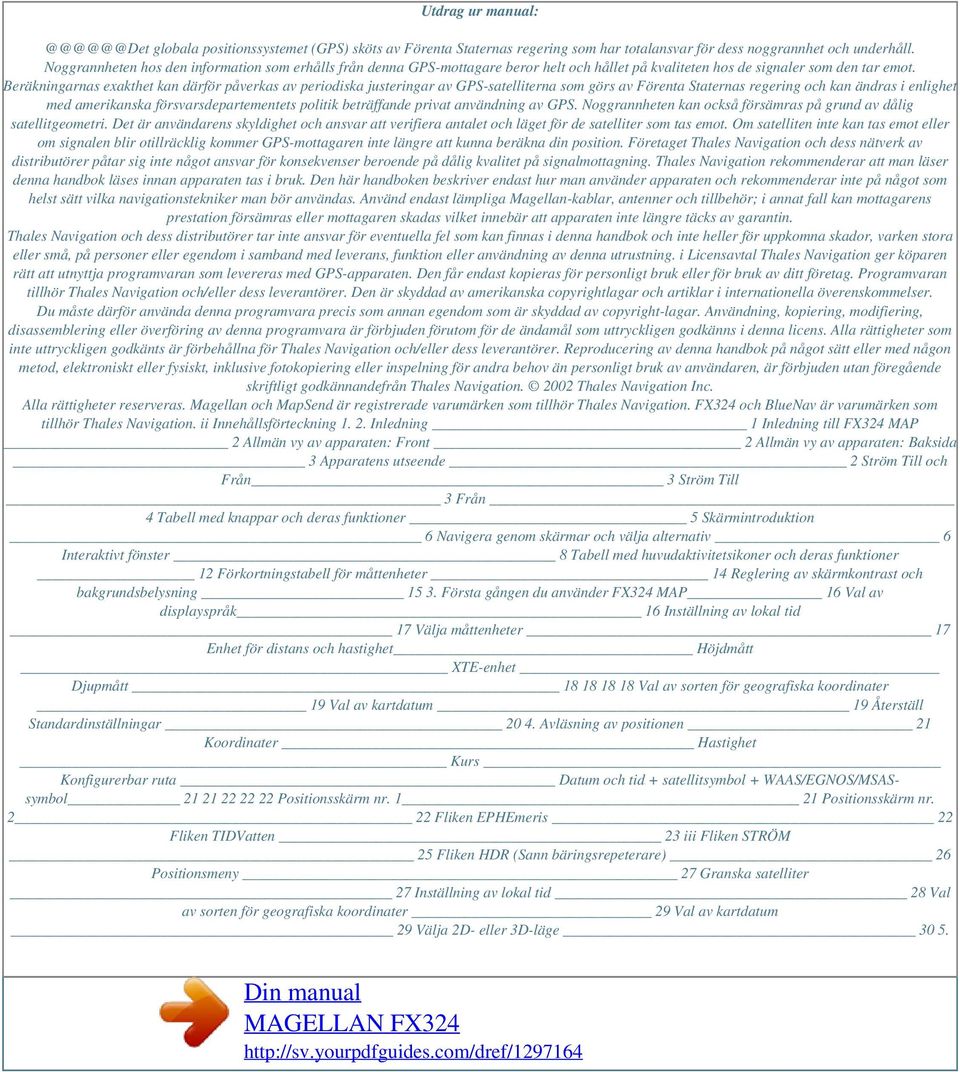

2 Utdrag ur manual: globala positionssystemet (GPS) sköts av Förenta Staternas regering som har totalansvar för dess noggrannhet och underhåll. Noggrannheten hos den information som erhålls från denna GPS-mottagare beror helt och hållet på kvaliteten hos de signaler som den tar emot. Beräkningarnas exakthet kan därför påverkas av periodiska justeringar av GPS-satelliterna som görs av Förenta Staternas regering och kan ändras i enlighet med amerikanska försvarsdepartementets politik beträffande privat användning av GPS. Noggrannheten kan också försämras på grund av dålig satellitgeometri. Det är användarens skyldighet och ansvar att verifiera antalet och läget för de satelliter som tas emot. Om satelliten inte kan tas emot eller om signalen blir otillräcklig kommer GPS-mottagaren inte längre att kunna beräkna din position. Företaget Thales Navigation och dess nätverk av distributörer påtar sig inte något ansvar för konsekvenser beroende på dålig kvalitet på signalmottagning. Thales Navigation rekommenderar att man läser denna handbok läses innan apparaten tas i bruk. Den här handboken beskriver endast hur man använder apparaten och rekommenderar inte på något som helst sätt vilka navigationstekniker man bör användas. Använd endast lämpliga Magellan-kablar, antenner och tillbehör; i annat fall kan mottagarens prestation försämras eller mottagaren skadas vilket innebär att apparaten inte längre täcks av garantin. Thales Navigation och dess distributörer tar inte ansvar för eventuella fel som kan finnas i denna handbok och inte heller för uppkomna skador, varken stora eller små, på personer eller egendom i samband med leverans, funktion eller användning av denna utrustning. i Licensavtal Thales Navigation ger köparen rätt att utnyttja programvaran som levereras med GPS-apparaten. Den får endast kopieras för personligt bruk eller för bruk av ditt företag. Programvaran tillhör Thales Navigation och/eller dess leverantörer. Den är skyddad av amerikanska copyrightlagar och artiklar i internationella överenskommelser. Du måste därför använda denna programvara precis som annan egendom som är skyddad av copyright-lagar. Användning, kopiering, modifiering, disassemblering eller överföring av denna programvara är förbjuden förutom för de ändamål som uttryckligen godkänns i denna licens. Alla rättigheter som inte uttryckligen godkänts är förbehållna för Thales Navigation och/eller dess leverantörer. Reproducering av denna handbok på något sätt eller med någon metod, elektroniskt eller fysiskt, inklusive fotokopiering eller inspelning för andra behov än personligt bruk av användaren, är förbjuden utan föregående skriftligt godkännandefrån Thales Navigation Thales Navigation Inc. Alla rättigheter reserveras. Magellan och MapSend är registrerade varumärken som tillhör Thales Navigation. FX324 och BlueNav är varumärken som tillhör Thales Navigation. ii Innehållsförteckning Inledning 1 Inledning till FX324 MAP 2 Allmän vy av apparaten: Front 2 Allmän vy av apparaten: Baksida 3 Apparatens utseende 2 Ström Till och Från 3 Ström Till 3 Från 4 Tabell med knappar och deras funktioner 5 Skärmintroduktion 6 Navigera genom skärmar och välja alternativ 6 Interaktivt fönster 8 Tabell med huvudaktivitetsikoner och deras funktioner 12 Förkortningstabell för måttenheter 14 Reglering av skärmkontrast och bakgrundsbelysning Första gången du använder FX324 MAP 16 Val av displayspråk 16 Inställning av lokal tid 17 Välja måttenheter 17 Enhet för distans och hastighet Höjdmått XTE-enhet Djupmått Val av sorten för geografiska koordinater 19 Val av kartdatum 19 Återställ Standardinställningar Avläsning av positionen 21 Koordinater Hastighet Kurs Konfigurerbar ruta Datum och tid + satellitsymbol + WAAS/EGNOS/MSASsymbol Positionsskärm nr Positionsskärm nr Fliken EPHEmeris 22 Fliken TIDVatten 23 iii Fliken STRÖM 25 Fliken HDR (Sann bäringsrepeterare) 26 Positionsmeny 27 Granska satelliter 27 Inställning av lokal tid 28 Val av sorten för geografiska koordinater 29 Val av kartdatum 29 Välja 2D- eller 3D-läge 30 5.

3 Läsa navigationsinformation 31 Hastighet 31 Kurs 31 Odometer 1 och 2 31 Konfigurerbar ruta 32 Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-symbol 32 Navigationsskärm nr Navigationsskärm nr Maxhastighet 33 Kronometer 33 Nedräknare 33 Genomsnittshastighet / Tripptid / Färdsträcka hittills 34 Datum och tid + satellitsymbol + WAAS/EGNOS/MSAS-symbol 34 Navigationsmeny 34 Välja enheter för distans och hastighet 35 Välja höjdmått 35 Välja enhet för XTE 35 Välja djupmått 36 Inställning av larm 36 Definiera norreferens 38 Välja Hastighetsfilter Närma dig en waypoint och följa en rutt 39 Aktivitetsfält Välja visningsläge: kompass, 3D-väg, radar eller data Konfigurerbara rutor Aktiv waypoint Waypoint nr. 1 Waypoint nr. 2 Distans Bäring GoTo-skärm nr GoTo-skärm nr Waypointsmeny 48 Waypointlista 48 Skapa en waypoint 50 Skapa en waypoint med hjälp av dess polära koordinater 52 Radera alla waypoints 53 Kontrollera mängden använt waypointminne 53 Rutt- och spårmeny 53 Ruttlista 54 iv Skapa en rutt Radera alla rutter Kontrollera det utnyttjade ruttminnet Spårlista Aktivera Home-funktionen Välja spårintervall Hitta din position och kurs 61 Visad information Centrera skärmen på en waypoint Använda zoom Använda markörläge Avaktivering av kortvisning Plotterskärm nr Plotterskärm nr Konfigurerbara rutor 65 Plotterruta 65 Aktiv waypoint 65 Plottermeny 65 Välja positionsbestämning Visa Norr Visa zoomskalan Visa direktlinjen Visa rörlig linje Visa waypoints Waypoint namndisplay Aktivera läget Overzoom MapSend BlueNav-kort utvecklad för båtar ger hög noggrannhet, kontinuerlig täckning och global tillgänglighet. Viktigt! Denna apparat får bara användas som navigationshjälpmedel och får inte under några omständigheter ersätta traditionella navigationsmetoder. Användning av och inkoppling till en perifer navigationsanordning befriar under inga omständigheter den sjöfarande från skyldigheten att vara försiktig och hela tiden hålla utkik. FX324 MAP är dock utrustad med mångsidig programvara som förser dig med all information som är nödvändig för att kunna navigera och den är ändå mycket enkel att använda. Dess 8 funktionsskärmar och 8 tillhörande menyer finns hela tiden tillgängliga med hjälp av knapparna för direktåtkomst. FX324 MAP är också en högpresterande kortläsare som använder MapSend BlueNavTM -kort, den nya generationens marina sjökort från Magellan. Dessa vektorkort ger en kortliknande presentation och en enastående noggrannhet. Korten kan laddas in med hjälp av SD Cards som också gör det möjligt att överföra filer som t.ex. waypoints eller ruttlistor. Obs! Denna anmärkning gäller både modellen FX324 MAP och FX324 MAP Color. Grundnamnet FX324 MAP används alltid när egenskaper eller beskrivningar gäller för båda modellerna Inledning till FX324 MAP FX324 MAP är otroligt enkel att använda. Detta avsnitt ger dig möjlighet att bekanta dig med apparaten och vi rekommenderar att du läser det noga innan du använder utrustningen. Apparatens utseende Allmän vy av apparaten: Front LCD-skärm Direktåtkomstknappar Integrerad antenn SD Card- läsare Fäste Alfanumerisk knappsats 2 Allmän vy av apparaten: Baksida Ratt Bricka Extern antenn Ström/datakabel Ström Till och Från Ström Till Tryck på knappen PWR för att sätta igång GPS-mottagaren.

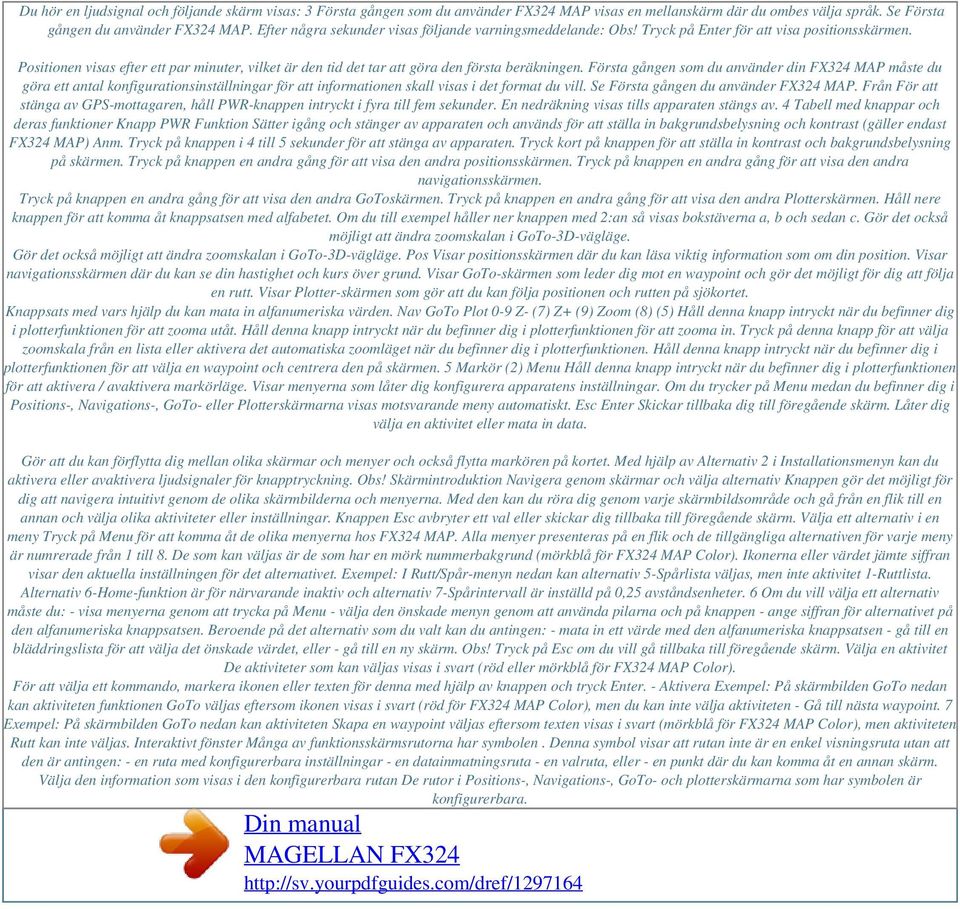

4 Du hör en ljudsignal och följande skärm visas: 3 Första gången som du använder FX324 MAP visas en mellanskärm där du ombes välja språk. Se Första gången du använder FX324 MAP. Efter några sekunder visas följande varningsmeddelande: Obs! Tryck på Enter för att visa positionsskärmen. Positionen visas efter ett par minuter, vilket är den tid det tar att göra den första beräkningen. Första gången som du använder din FX324 MAP måste du göra ett antal konfigurationsinställningar för att informationen skall visas i det format du vill. Se Första gången du använder FX324 MAP. Från För att stänga av GPS-mottagaren, håll PWR-knappen intryckt i fyra till fem sekunder. En nedräkning visas tills apparaten stängs av. 4 Tabell med knappar och deras funktioner Knapp PWR Funktion Sätter igång och stänger av apparaten och används för att ställa in bakgrundsbelysning och kontrast (gäller endast FX324 MAP) Anm. Tryck på knappen i 4 till 5 sekunder för att stänga av apparaten. Tryck kort på knappen för att ställa in kontrast och bakgrundsbelysning på skärmen. Tryck på knappen en andra gång för att visa den andra positionsskärmen. Tryck på knappen en andra gång för att visa den andra navigationsskärmen. Tryck på knappen en andra gång för att visa den andra GoToskärmen. Tryck på knappen en andra gång för att visa den andra Plotterskärmen. Håll nere knappen för att komma åt knappsatsen med alfabetet. Om du till exempel håller ner knappen med 2:an så visas bokstäverna a, b och sedan c. Gör det också möjligt att ändra zoomskalan i GoTo-3D-vägläge. Gör det också möjligt att ändra zoomskalan i GoTo-3D-vägläge. Pos Visar positionsskärmen där du kan läsa viktig information som om din position. Visar navigationsskärmen där du kan se din hastighet och kurs över grund. Visar GoTo-skärmen som leder dig mot en waypoint och gör det möjligt för dig att följa en rutt. Visar Plotter-skärmen som gör att du kan följa positionen och rutten på sjökortet. Knappsats med vars hjälp du kan mata in alfanumeriska värden. Nav GoTo Plot 0-9 Z- (7) Z+ (9) Zoom (8) (5) Håll denna knapp intryckt när du befinner dig i plotterfunktionen för att zooma utåt. Håll denna knapp intryckt när du befinner dig i plotterfunktionen för att zooma in. Tryck på denna knapp för att välja zoomskala från en lista eller aktivera det automatiska zoomläget när du befinner dig i plotterfunktionen. Håll denna knapp intryckt när du befinner dig i plotterfunktionen för att välja en waypoint och centrera den på skärmen. 5 Markör (2) Menu Håll denna knapp intryckt när du befinner dig i plotterfunktionen för att aktivera / avaktivera markörläge. Visar menyerna som låter dig konfigurera apparatens inställningar. Om du trycker på Menu medan du befinner dig i Positions-, Navigations-, GoTo- eller Plotterskärmarna visas motsvarande meny automatiskt. Esc Enter Skickar tillbaka dig till föregående skärm. Låter dig välja en aktivitet eller mata in data. Gör att du kan förflytta dig mellan olika skärmar och menyer och också flytta markören på kortet. Med hjälp av Alternativ 2 i Installationsmenyn kan du aktivera eller avaktivera ljudsignaler för knapptryckning. Obs! Skärmintroduktion Navigera genom skärmar och välja alternativ Knappen gör det möjligt för dig att navigera intuitivt genom de olika skärmbilderna och menyerna. Med den kan du röra dig genom varje skärmbildsområde och gå från en flik till en annan och välja olika aktiviteter eller inställningar. Knappen Esc avbryter ett val eller skickar dig tillbaka till föregående skärm. Välja ett alternativ i en meny Tryck på Menu för att komma åt de olika menyerna hos FX324 MAP. Alla menyer presenteras på en flik och de tillgängliga alternativen för varje meny är numrerade från 1 till 8. De som kan väljas är de som har en mörk nummerbakgrund (mörkblå för FX324 MAP Color). Ikonerna eller värdet jämte siffran visar den aktuella inställningen för det alternativet. Exempel: I Rutt/Spår-menyn nedan kan alternativ 5-Spårlista väljas, men inte aktivitet 1-Ruttlista. Alternativ 6-Home-funktion är för närvarande inaktiv och alternativ 7-Spårintervall är inställd på 0,25 avståndsenheter. 6 Om du vill välja ett alternativ måste du: - visa menyerna genom att trycka på Menu - välja den önskade menyn genom att använda pilarna och på knappen - ange siffran för alternativet på den alfanumeriska knappsatsen. Beroende på det alternativ som du valt kan du antingen: - mata in ett värde med den alfanumeriska knappsatsen - gå till en bläddringslista för att välja det önskade värdet, eller - gå till en ny skärm. Obs! Tryck på Esc om du vill gå tillbaka till föregående skärm. Välja en aktivitet De aktiviteter som kan väljas visas i svart (röd eller mörkblå för FX324 MAP Color). För att välja ett kommando, markera ikonen eller texten för denna med hjälp av knappen och tryck Enter. - Aktivera Exempel: På skärmbilden GoTo nedan kan aktiviteten funktionen GoTo väljas eftersom ikonen visas i svart (röd för FX324 MAP Color), men du kan inte välja aktiviteten - Gå till nästa waypoint. 7 Exempel: På skärmbilden GoTo nedan kan aktiviteten Skapa en waypoint väljas eftersom texten visas i svart (mörkblå för FX324 MAP Color), men aktiviteten Rutt kan inte väljas. Interaktivt fönster Många av funktionsskärmsrutorna har symbolen. Denna symbol visar att rutan inte är en enkel visningsruta utan att den är antingen: - en ruta med konfigurerbara inställningar - en datainmatningsruta - en valruta, eller - en punkt där du kan komma åt en annan skärm. Välja den information som visas i den konfigurerbara rutan De rutor i Positions-, Navigations-, GoTo- och plotterskärmarna som har symbolen är konfigurerbara.

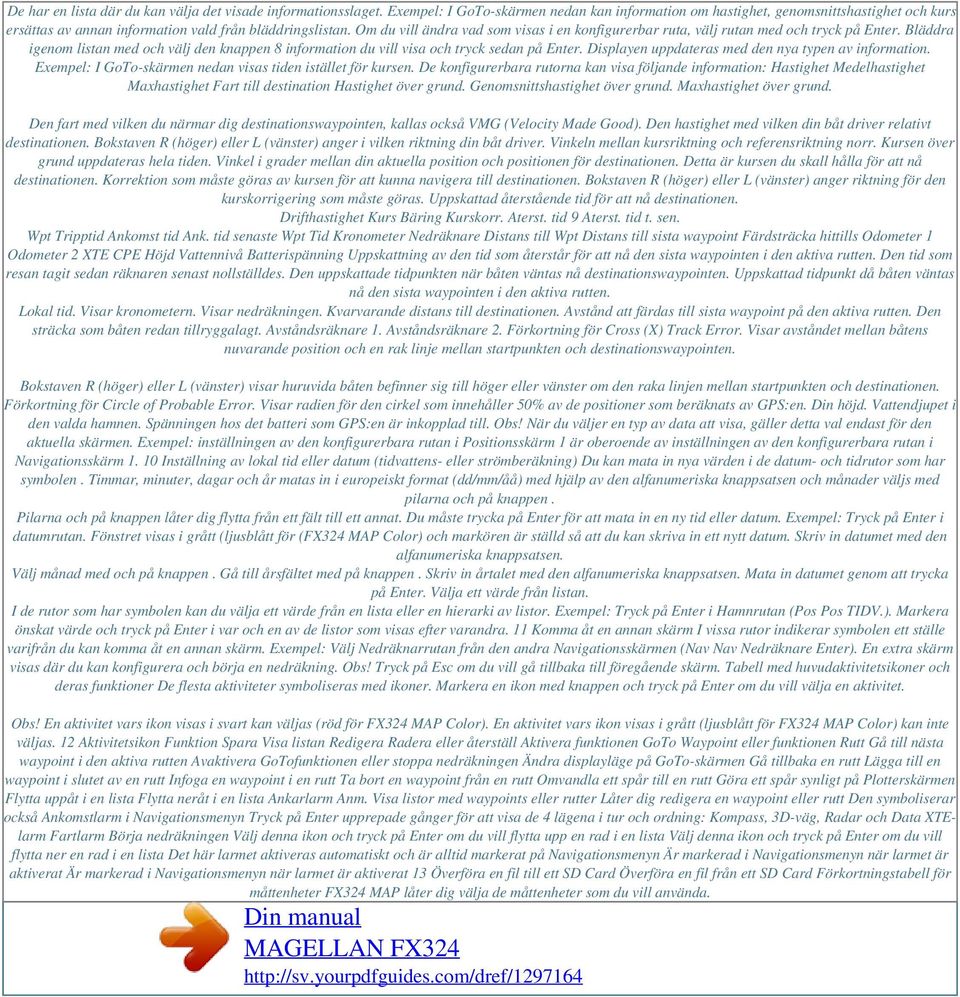

5 De har en lista där du kan välja det visade informationsslaget. Exempel: I GoTo-skärmen nedan kan information om hastighet, genomsnittshastighet och kurs ersättas av annan information vald från bläddringslistan. Om du vill ändra vad som visas i en konfigurerbar ruta, välj rutan med och tryck på Enter. Bläddra igenom listan med och välj den knappen 8 information du vill visa och tryck sedan på Enter. Displayen uppdateras med den nya typen av information. Exempel: I GoTo-skärmen nedan visas tiden istället för kursen. De konfigurerbara rutorna kan visa följande information: Hastighet Medelhastighet Maxhastighet Fart till destination Hastighet över grund. Genomsnittshastighet över grund. Maxhastighet över grund. Den fart med vilken du närmar dig destinationswaypointen, kallas också VMG (Velocity Made Good). Den hastighet med vilken din båt driver relativt destinationen. Bokstaven R (höger) eller L (vänster) anger i vilken riktning din båt driver. Vinkeln mellan kursriktning och referensriktning norr. Kursen över grund uppdateras hela tiden. Vinkel i grader mellan din aktuella position och positionen för destinationen. Detta är kursen du skall hålla för att nå destinationen. Korrektion som måste göras av kursen för att kunna navigera till destinationen. Bokstaven R (höger) eller L (vänster) anger riktning för den kurskorrigering som måste göras. Uppskattad återstående tid för att nå destinationen. Drifthastighet Kurs Bäring Kurskorr. Aterst. tid 9 Aterst. tid t. sen. Wpt Tripptid Ankomst tid Ank. tid senaste Wpt Tid Kronometer Nedräknare Distans till Wpt Distans till sista waypoint Färdsträcka hittills Odometer 1 Odometer 2 XTE CPE Höjd Vattennivå Batterispänning Uppskattning av den tid som återstår för att nå den sista waypointen i den aktiva rutten. Den tid som resan tagit sedan räknaren senast nollställdes. Den uppskattade tidpunkten när båten väntas nå destinationswaypointen. Uppskattad tidpunkt då båten väntas nå den sista waypointen i den aktiva rutten. Lokal tid. Visar kronometern. Visar nedräkningen. Kvarvarande distans till destinationen. Avstånd att färdas till sista waypoint på den aktiva rutten. Den sträcka som båten redan tillryggalagt. Avståndsräknare 1. Avståndsräknare 2. Förkortning för Cross (X) Track Error. Visar avståndet mellan båtens nuvarande position och en rak linje mellan startpunkten och destinationswaypointen. Bokstaven R (höger) eller L (vänster) visar huruvida båten befinner sig till höger eller vänster om den raka linjen mellan startpunkten och destinationen. Förkortning för Circle of Probable Error. Visar radien för den cirkel som innehåller 50% av de positioner som beräknats av GPS:en. Din höjd. Vattendjupet i den valda hamnen. Spänningen hos det batteri som GPS:en är inkopplad till. Obs! När du väljer en typ av data att visa, gäller detta val endast för den aktuella skärmen. Exempel: inställningen av den konfigurerbara rutan i Positionsskärm 1 är oberoende av inställningen av den konfigurerbara rutan i Navigationsskärm Inställning av lokal tid eller datum (tidvattens- eller strömberäkning) Du kan mata in nya värden i de datum- och tidrutor som har symbolen. Timmar, minuter, dagar och år matas in i europeiskt format (dd/mm/åå) med hjälp av den alfanumeriska knappsatsen och månader väljs med pilarna och på knappen. Pilarna och på knappen låter dig flytta från ett fält till ett annat. Du måste trycka på Enter för att mata in en ny tid eller datum. Exempel: Tryck på Enter i datumrutan. Fönstret visas i grått (ljusblått för (FX324 MAP Color) och markören är ställd så att du kan skriva in ett nytt datum. Skriv in datumet med den alfanumeriska knappsatsen. Välj månad med och på knappen. Gå till årsfältet med på knappen. Skriv in årtalet med den alfanumeriska knappsatsen. Mata in datumet genom att trycka på Enter. Välja ett värde från listan. I de rutor som har symbolen kan du välja ett värde från en lista eller en hierarki av listor. Exempel: Tryck på Enter i Hamnrutan (Pos Pos TIDV.). Markera önskat värde och tryck på Enter i var och en av de listor som visas efter varandra. 11 Komma åt en annan skärm I vissa rutor indikerar symbolen ett ställe varifrån du kan komma åt en annan skärm. Exempel: Välj Nedräknarrutan från den andra Navigationsskärmen (Nav Nav Nedräknare Enter). En extra skärm visas där du kan konfigurera och börja en nedräkning. Obs! Tryck på Esc om du vill gå tillbaka till föregående skärm. Tabell med huvudaktivitetsikoner och deras funktioner De flesta aktiviteter symboliseras med ikoner. Markera en ikon med knappen och tryck på Enter om du vill välja en aktivitet. Obs! En aktivitet vars ikon visas i svart kan väljas (röd för FX324 MAP Color). En aktivitet vars ikon visas i grått (ljusblått för FX324 MAP Color) kan inte väljas. 12 Aktivitetsikon Funktion Spara Visa listan Redigera Radera eller återställ Aktivera funktionen GoTo Waypoint eller funktionen Rutt Gå till nästa waypoint i den aktiva rutten Avaktivera GoTofunktionen eller stoppa nedräkningen Ändra displayläge på GoTo-skärmen Gå tillbaka en rutt Lägga till en waypoint i slutet av en rutt Infoga en waypoint i en rutt Ta bort en waypoint från en rutt Omvandla ett spår till en rutt Göra ett spår synligt på Plotterskärmen Flytta uppåt i en lista Flytta neråt i en lista Ankarlarm Anm. Visa listor med waypoints eller rutter Låter dig redigera en waypoint eller rutt Den symboliserar också Ankomstlarm i Navigationsmenyn Tryck på Enter upprepade gånger för att visa de 4 lägena i tur och ordning: Kompass, 3D-väg, Radar och Data XTElarm Fartlarm Börja nedräkningen Välj denna ikon och tryck på Enter om du vill flytta upp en rad i en lista Välj denna ikon och tryck på Enter om du vill flytta ner en rad i en lista Det här larmet aktiveras automatiskt och är alltid markerat på Navigationsmenyn Är markerad i Navigationsmenyn när larmet är aktiverat Är markerad i Navigationsmenyn när larmet är aktiverat 13 Överföra en fil till ett SD Card Överföra en fil från ett SD Card Förkortningstabell för måttenheter FX324 MAP låter dig välja de måttenheter som du vill använda.

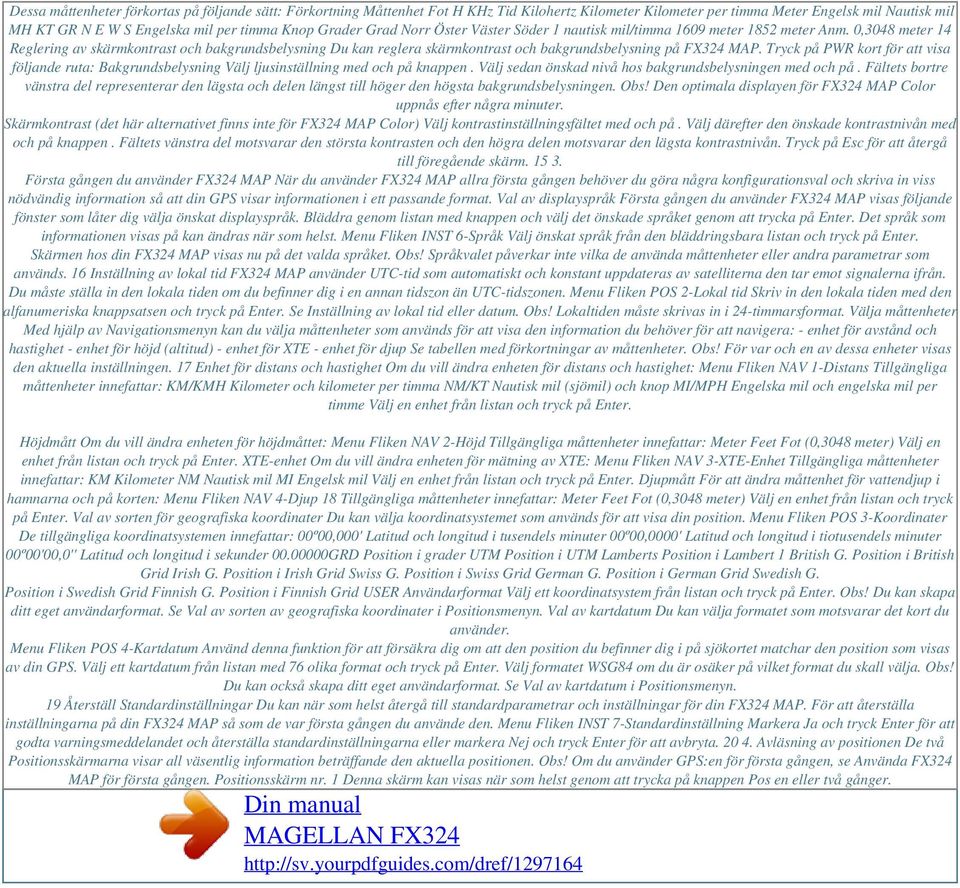

6 Dessa måttenheter förkortas på följande sätt: Förkortning Måttenhet Fot H KHz Tid Kilohertz Kilometer Kilometer per timma Meter Engelsk mil Nautisk mil MH KT GR N E W S Engelska mil per timma Knop Grader Grad Norr Öster Väster Söder 1 nautisk mil/timma 1609 meter 1852 meter Anm. 0,3048 meter 14 Reglering av skärmkontrast och bakgrundsbelysning Du kan reglera skärmkontrast och bakgrundsbelysning på FX324 MAP. Tryck på PWR kort för att visa följande ruta: Bakgrundsbelysning Välj ljusinställning med och på knappen. Välj sedan önskad nivå hos bakgrundsbelysningen med och på. Fältets bortre vänstra del representerar den lägsta och delen längst till höger den högsta bakgrundsbelysningen. Obs! Den optimala displayen för FX324 MAP Color uppnås efter några minuter. Skärmkontrast (det här alternativet finns inte för FX324 MAP Color) Välj kontrastinställningsfältet med och på. Välj därefter den önskade kontrastnivån med och på knappen. Fältets vänstra del motsvarar den största kontrasten och den högra delen motsvarar den lägsta kontrastnivån. Tryck på Esc för att återgå till föregående skärm Första gången du använder FX324 MAP När du använder FX324 MAP allra första gången behöver du göra några konfigurationsval och skriva in viss nödvändig information så att din GPS visar informationen i ett passande format. Val av displayspråk Första gången du använder FX324 MAP visas följande fönster som låter dig välja önskat displayspråk. Bläddra genom listan med knappen och välj det önskade språket genom att trycka på Enter. Det språk som informationen visas på kan ändras när som helst. Menu Fliken INST 6-Språk Välj önskat språk från den bläddringsbara listan och tryck på Enter. Skärmen hos din FX324 MAP visas nu på det valda språket. Obs! Språkvalet påverkar inte vilka de använda måttenheter eller andra parametrar som används. 16 Inställning av lokal tid FX324 MAP använder UTC-tid som automatiskt och konstant uppdateras av satelliterna den tar emot signalerna ifrån. Du måste ställa in den lokala tiden om du befinner dig i en annan tidszon än UTC-tidszonen. Menu Fliken POS 2-Lokal tid Skriv in den lokala tiden med den alfanumeriska knappsatsen och tryck på Enter. Se Inställning av lokal tid eller datum. Obs! Lokaltiden måste skrivas in i 24-timmarsformat. Välja måttenheter Med hjälp av Navigationsmenyn kan du välja måttenheter som används för att visa den information du behöver för att navigera: - enhet för avstånd och hastighet - enhet för höjd (altitud) - enhet för XTE - enhet för djup Se tabellen med förkortningar av måttenheter. Obs! För var och en av dessa enheter visas den aktuella inställningen. 17 Enhet för distans och hastighet Om du vill ändra enheten för distans och hastighet: Menu Fliken NAV 1-Distans Tillgängliga måttenheter innefattar: KM/KMH Kilometer och kilometer per timma NM/KT Nautisk mil (sjömil) och knop MI/MPH Engelska mil och engelska mil per timme Välj en enhet från listan och tryck på Enter. Höjdmått Om du vill ändra enheten för höjdmåttet: Menu Fliken NAV 2-Höjd Tillgängliga måttenheter innefattar: Meter Feet Fot (0,3048 meter) Välj en enhet från listan och tryck på Enter. XTE-enhet Om du vill ändra enheten för mätning av XTE: Menu Fliken NAV 3-XTE-Enhet Tillgängliga måttenheter innefattar: KM Kilometer NM Nautisk mil MI Engelsk mil Välj en enhet från listan och tryck på Enter. Djupmått För att ändra måttenhet för vattendjup i hamnarna och på korten: Menu Fliken NAV 4-Djup 18 Tillgängliga måttenheter innefattar: Meter Feet Fot (0,3048 meter) Välj en enhet från listan och tryck på Enter. Val av sorten för geografiska koordinater Du kan välja koordinatsystemet som används för att visa din position. Menu Fliken POS 3-Koordinater De tillgängliga koordinatsystemen innefattar: 00º00,000' Latitud och longitud i tusendels minuter 00º00,0000' Latitud och longitud i tiotusendels minuter 00º00'00,0'' Latitud och longitud i sekunder GRD Position i grader UTM Position i UTM Lamberts Position i Lambert 1 British G. Position i British Grid Irish G. Position i Irish Grid Swiss G. Position i Swiss Grid German G. Position i German Grid Swedish G. Position i Swedish Grid Finnish G. Position i Finnish Grid USER Användarformat Välj ett koordinatsystem från listan och tryck på Enter. Obs! Du kan skapa ditt eget användarformat. Se Val av sorten av geografiska koordinater i Positionsmenyn. Val av kartdatum Du kan välja formatet som motsvarar det kort du använder. Menu Fliken POS 4-Kartdatum Använd denna funktion för att försäkra dig om att den position du befinner dig i på sjökortet matchar den position som visas av din GPS. Välj ett kartdatum från listan med 76 olika format och tryck på Enter. Välj formatet WSG84 om du är osäker på vilket format du skall välja. Obs! Du kan också skapa ditt eget användarformat. Se Val av kartdatum i Positionsmenyn. 19 Återställ Standardinställningar Du kan när som helst återgå till standardparametrar och inställningar för din FX324 MAP. För att återställa inställningarna på din FX324 MAP så som de var första gången du använde den. Menu Fliken INST 7-Standardinställning Markera Ja och tryck Enter för att godta varningsmeddelandet och återställa standardinställningarna eller markera Nej och tryck Enter för att avbryta Avläsning av positionen De två Positionsskärmarna visar all väsentlig information beträffande den aktuella positionen. Obs! Om du använder GPS:en för första gången, se Använda FX324 MAP för första gången. Positionsskärm nr. 1 Denna skärm kan visas när som helst genom att trycka på knappen Pos en eller två gånger.

7 Den visar den viktigaste informationen om din position, kurs och hastighet. Exempel: Skärmen nedan visar positionen i det valda koordinatsystemet, hastigheten, kursen över grund, CPE, datum och lokal tid. Satellitsymbolen betyder att positionen har matats in och beräknats. Symbolen indikerar en konfigurerbar ruta. Obs! Tryck på knappen Pos igen om skärmen som visas efter att du tryckt på knappen Pos är annorlunda. Koordinater Koordinaterna uppdateras hela tiden. De visas i det valda koordinatsystemet. Se Positionsmeny om hur man byter koordinatsystem. Ett varningsmeddelande visas när din GPS inte kan bestämma din position. Den anger den senaste kända positionen och när den beräknades. Hastighet Hastigheten över grund visas med den valda måttenheten. Bindestreck visas när din position inte har beräknats. 21 Se Navigationsmeny om hur du ändrar måttenheter och ställer in hastighetsfiltret. Kurs Din kurs över grund, relativt den valda norreferensen uttrycks i grader. Den uppdateras hela tiden och kan endast beräknas när du rör dig. Streck visas när du inte rör dig. Konfigurerbar ruta Informationen som visas i denna ruta kan modifieras. och tryck på Enter. En lista med tillgängliga data visas. Välj rutan med Välj den typ av data som önskas och tryck på Enter. Skärmen uppdateras. Se Välja information som visas i den konfigurerbara rutan. Datum och tid + satellitsymbol + WAAS/EGNOS/MSASsymbol Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen. Obs! Du kan titta på vilka satelliter som använts för beräkningen av positionen när som helst. Se Positionsmenyn. Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge. Positionsskärm nr. 2 Denna skärm har fyra flikar. EPHEmeris, TIDVatten, STRÖM och HDR. Den kan visas när som helst genom att trycka på knappen Pos en eller två gånger. Obs! Denna skärm visar alltid den flik som granskades senast. Fliken Ephemeris Denna flik visar tiderna för solens upp- och nedgång, månens upp- och nedgång för en vald dag och plats. Exempel: Nästa skärmbild visar soluppgång och solnedgång, månuppgång och månnedgång för den 16:e augusti 2002 för din position. 22 Val av annat datum Position Fliken EPHEmeris Datum Enter Mata in önskat datum och tryck sedan på Enter. Se Inställning av lokal tid eller datum. Val av annan plats Position Fliken EPHEmeris Läge Enter Välj aktuell position, en waypoint i din lista eller en hamn i det inladdade kortet. Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort. Fliken Tidvatten Den här fliken visar tider för flod och ebb, vattenhöjd och koefficienter för valt datum och hamn (koefficienterna finns endast för interna franska hamnar). De vattenhöjder som visas är de som är högre än vattenhöjden vid den Lägsta astronomiska tidvatten. Observera att de här värdena endast ger ungefärlig information och kan variera efter väderförhållanden. Exempel: Skärmen nedan visar tidvattenstiderna, koefficienterna och vattendjupet den 16 augusti i hamnen i Dieppe. Kockan pm (tid för ebb) är vattenhöjden i hamnen fot över vattenhöjden vid Lägsta astronomiska tidvatten. 23 Vattendjupen uttrycks i den valda måttenheten. Navigationsmenyn om du vill ändra måttenhet. Val av datum Obs! Se Position Fliken TIDVatten Datum Enter Mata in önskat datum och tryck sedan på Enter. Se Inställning av lokal tid eller datum. Val av hamn Position Fliken TIDVatten Hamn Enter Välj Intern för att välja en hamn i listan med 896 hamnar världen runt i din FX324 MAP:s minne eller välj MapSend BlueNav Port för att välja en hamn från det sparade kortet. Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort. Tidvisningen för hög- och lågvatten, vattendjup och koefficienterna uppdateras enligt det inmatade datumet och den valda hamnen. Exempel: Från fliken TIDVatten i den andra Positionsskärmen kan du visa tidvattenstider och vattendjup i hamnen Lorient den 20 augusti Grafisk funktion (Diagr.) Med hjälp av den grafiska funktionen (Diag.) kan du visa en bild med information om vattenhöjder de kommande 48 timmarna för den hamn och de datum du tidigare har valt. De vattenhöjder som visas är de som är högre än vattenhöjden vid den Lägsta astronomiska tidvatten. Position Exempel: Fliken TIDVatten Diagram Enter På följande skärmbild visas vattenhöjden i hamnen i Lorient den 20:e augusti 2002 klockan 9:45 am som är 5,24 fot högre än vattenhöjden vid det Lägsta astronomiska tidvattnet. 24 Använd och på för att titta på vattendjupet i femtonminuters intervall över en 48 timmars period. Använd och på för att ställa in båtens djupgående. Varning: Observera att de här värdena endast ger ungefärlig information och kan variera efter väderförhållanden. Fliken STRÖM Denna flik visar tidpunkten för den maximala strömmen, dess hastighet, dess vinkel (dvs. dess riktning) och tidpunkten för lugnt vatten vid ett datum och en plats vald från det laddade kortet. Symbolen Symbolen Symbolen Exempel: indikerar maximala ström vid ökande tidvatten. indikerar maximala ström vid minskande tidvatten. visar tidpunkten för lugnvattnet innan strömmen vänder. Vid Saint Georges Channel station den 15:e augusti 2002, inträffar den starkaste strömmen för stigande tidvatten klockan 7:02 och 7:36 p. Hastigheten är då 2 knop och vinkeln (dvs. dess riktning i förhållande till rättvisande norr) är 197 grader. Den maximala strömmen vid fallande tidvatten infaller kl. 00:36 och 13:02, dess hastighet är 1,99 knop och vinkeln 14 grader. Tidpunkterna för lugnvatten innan strömmen vänder visas i den sista kolumnen. Obs! Strömmens hastighet uttrycks alltid i knop. 25 Val av annat datum Position Fliken STRÖM Datum Enter Mata in önskat datum och tryck sedan på Enter. Se Inställning av lokal tid eller datum. Välja en annan station Position Fliken STRÖM Station Enter Välj en station från det laddade kortet och tryck på Enter.

8 Se Välja ett värde från en lista och ladda ett MapSend BlueNav-kort. Grafisk funktion (Diagr.) Välj Diagr. för att visa en grafisk representation för strömmen ett visst datum och för en viss station. Position Exempel: Fliken STRÖM Diagram Enter Kl. 20:15 kommer strömmen hos det stigande tidvattnet att ha en hastighet på 00,51 knop och en vinkel (dvs. riktning) på 249 grader. Den övre delen av diagrammet representerar strömmen vid ökande tidvatten. Den undre delen av diagrammet representerar strömmen vid sjunkande tidvatten. Linjen genom centrum vid 00:00 KT representerar lugnvattnet. Varje topp representerar maximal ström. Använd och på för att flytta den vertikala linjen och läs informationen i fältet högst upp beträffande hastighet och vinkel för strömmen som uppdateras var 15:e minut. Fliken HDR (Sann bäringsrepeterare) Du kan koppla in FX324 MAP till en sann bäringsgivare som t.ex GPS Kompass från Thales Navigation. Om du har kopplat GPS:en till en kompass kommer fliken HDR att visa följande information. Fliken HDR kan man komma åt från den andra positionsskärmen. - Rättvisande rubrik (True Head.) - Rotationshastighet (ROT) 26 - Transversal hastighet (TGS) - Longitudinell hastighet (LGS) - Lutning - Hastighet - Kurs - Antal synliga satelliter (Antal sat) - Position Obs! Se bruksanvisningen för den sanna bäringsgivaren för all information beträffande denna anslutning. Om du kopplar in en 3011 GPS Kompass, måste du vara särskilt uppmärksam på avsnittet med rubriken "Anslutningar till MLR FX312 och FX412 PRO". Diagram och instruktioner för anslutning av FX324 MAP är identiska. Positionsmeny Positionsmenyn kan visas direkt genom att trycka på Menu från vilken som helst positionsskärm eller genom att välja Menu och därefter fliken POS. Fem alternativ finns. Se Navigering genom skärmar och val av alternativ. Granska satelliter Satellitalternativet ger dig information om från vilka satelliter GPS:en tar emot signaler liksom också noggrannheten hos den beräknade positionen vid varje tidpunkt. Menu Exempel: Fliken POS 1-Satelliter Skärmen nedan visar att GPS:en tar emot 10 satelliter. CPE är lika med 2 meter och DOP är lika med 1,5. De två w-symbolerna betyder att GPS:en för närvarande tar emot två Waas eller Egnossatelliter. I exemplet nedan är mottagningskvaliteten inte 27 tillräckligt bra från satellit nummer 06 för att inkludera den i beräkningen av positionen. Rutan till höger om skärmen representerar de tillgängliga satelliterna på himlen. Den yttre cirkeln representerar horisonten och den inre cirkeln symboliserar zenit. Ju närmare satelliten befinner den yttre cirkeln desto närmare horisonten befinner den sig och ju svårare är det att ta emot signalen. Ju närmare satelliten befinner sig den inre cirkeln, desto högre upp är den relativt horisonten och ju lättare är det att ta emot dess signal. De två rutorna till vänster visar mottagningskvaliteten från varje satellit. När fältet är helt svart eller ifyllt till 3/4 höjd är satellitmottagningen perfekt. Obs! Beroende på vilken tid på dagen det är varierar antal satelliter som kan ses från en given plats normalt sett mellan 6 och 12. I genomsnitt finns 9 satelliter tillgängliga. DOP (Dilution of Position) indikerar noggrannheten i positionsbestämningen. Den beror på läget hos satelliterna i förhållande till varandra. Ju närmare 1 DOP är, desto bättre är noggrannheten. CPE (Circle of Probable Error) visar radien hos den cirkel som innehåller 50 % av positionerna som beräknats av GPS:en. Till exempel om din CPE är 2 meter, så är din position med en sannolikhet på 50% inom en radie på två meter från den beräknade positionen. Obs! På grund av satelliternas position (alltid ovanför) är noggrannheten i beräkningen av altituden ungefär hälften så bra som noggrannheten hos de horisontella beräkningarna. Inställning av lokal tid FX324 MAP använder UTC-tid som automatiskt och konstant uppdateras av satelliterna som den tar emot signalerna ifrån. Du måste ställa in den lokala tiden om du befinner dig i en annan tidszon än UTC-tidszonen. Menu Fliken POS 2-Lokal tid Skriv in den lokala tiden med den alfanumeriska knappsatsen och tryck på Enter. Se Inställning av lokal tid eller datum. 28 Obs! Lokaltiden måste skrivas in i 24-timmarsformat. Val av sorten för geografiska koordinater Koordinatvalet låter dig ändra koordinatsystemet som används för att visa din position. Menu Fliken POS 3-Koordinater Listan med tillgängliga koordinatsystem visas. 00º00,000' Latitud och longitud i tusendels minuter 00º00,0000' Latitud och longitud i tiotusendels minuter 00º00'00,0'' Latitud och longitud i sekunder GRD Position i grader UTM Position i UTM Lamberts Position i Lambert 1 British G. Position i British Grid Irish G. Position i Irish Grid Swiss G. Position i Swiss Grid German G. Position i German Grid Swedish G. Position i Swedish Grid Finnish G. Position i Finnish Grid USER Användarformat Välj ett koordinatsystem från listan och tryck på Enter. Du kan också skapa ditt eget format: Menu Fliken POS 3-Koordinater USER Enter Du kan mata in önskat värde för varje ruta med den alfanumeriska knappsatsen och trycka på Enter. Obs! Du kan mata in + eller - tecken genom att hålla nere 1:an. Val av kartdatum Kartdatumvalet låter dig ändra format på kortet beroende på vilket papperssjökort du använder. Använd denna funktion för att försäkra dig 29 om att den position du befinner dig i på sjökortet matchar den position som visas av din GPS. Menu Fliken POS 4-Kartdatum Välj ett kartdatum från listan med 76 olika format och tryck på Enter. Välj formatet WSG84 om du är osäker på vilket format du skall välja. Du kan också skapa ditt eget format: Menu Fliken POS 4-Kartdatum USER Enter Du kan mata in önskat värde för varje ruta med den alfanumeriska knappsatsen och trycka på Enter. Obs! Håll ned knapp 1 för att skriva in ett plus eller minustecken. Välja 2D- eller 3D-läge FX324 MAP kan beräkna positionen i två dimensioner (latitud och longitud), eller i tre dimensioner (latitud, longitud och altitud).

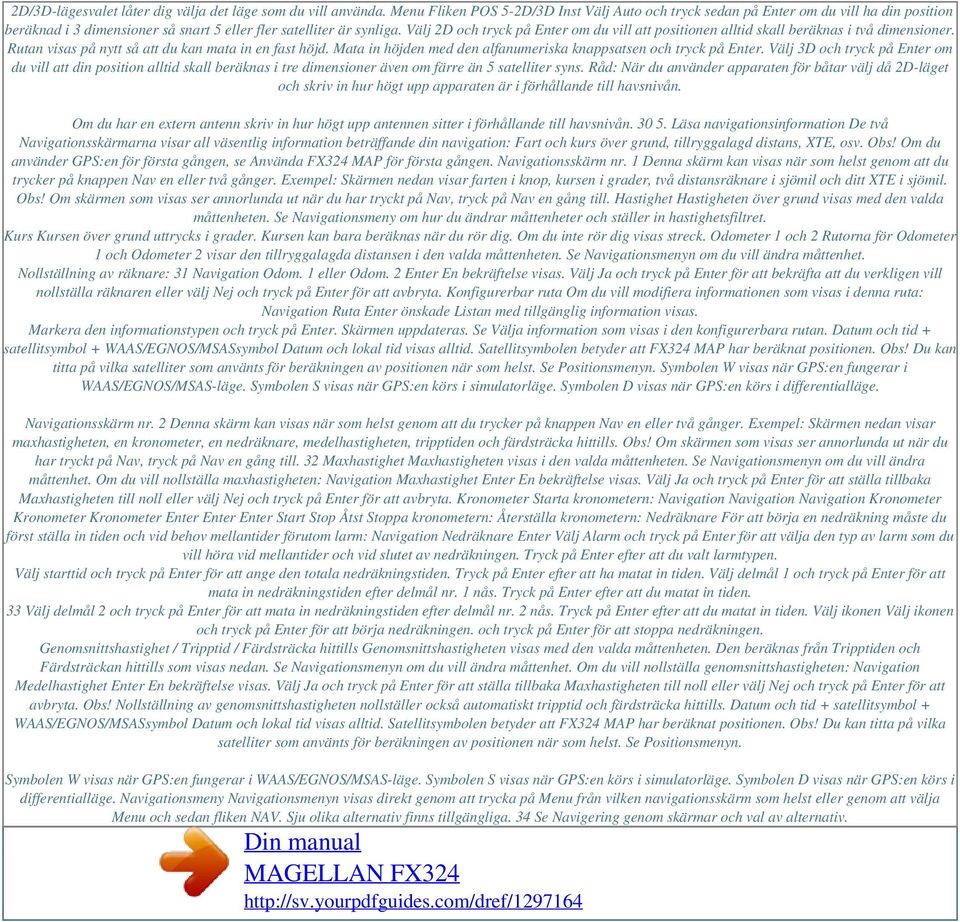

9 2D/3D-lägesvalet låter dig välja det läge som du vill använda. Menu Fliken POS 5-2D/3D Inst Välj Auto och tryck sedan på Enter om du vill ha din position beräknad i 3 dimensioner så snart 5 eller fler satelliter är synliga. Välj 2D och tryck på Enter om du vill att positionen alltid skall beräknas i två dimensioner. Rutan visas på nytt så att du kan mata in en fast höjd. Mata in höjden med den alfanumeriska knappsatsen och tryck på Enter. Välj 3D och tryck på Enter om du vill att din position alltid skall beräknas i tre dimensioner även om färre än 5 satelliter syns. Råd: När du använder apparaten för båtar välj då 2D-läget och skriv in hur högt upp apparaten är i förhållande till havsnivån. Om du har en extern antenn skriv in hur högt upp antennen sitter i förhållande till havsnivån Läsa navigationsinformation De två Navigationsskärmarna visar all väsentlig information beträffande din navigation: Fart och kurs över grund, tillryggalagd distans, XTE, osv. Obs! Om du använder GPS:en för första gången, se Använda FX324 MAP för första gången. Navigationsskärm nr. 1 Denna skärm kan visas när som helst genom att du trycker på knappen Nav en eller två gånger. Exempel: Skärmen nedan visar farten i knop, kursen i grader, två distansräknare i sjömil och ditt XTE i sjömil. Obs! Om skärmen som visas ser annorlunda ut när du har tryckt på Nav, tryck på Nav en gång till. Hastighet Hastigheten över grund visas med den valda måttenheten. Se Navigationsmeny om hur du ändrar måttenheter och ställer in hastighetsfiltret. Kurs Kursen över grund uttrycks i grader. Kursen kan bara beräknas när du rör dig. Om du inte rör dig visas streck. Odometer 1 och 2 Rutorna för Odometer 1 och Odometer 2 visar den tillryggalagda distansen i den valda måttenheten. Se Navigationsmenyn om du vill ändra måttenhet. Nollställning av räknare: 31 Navigation Odom. 1 eller Odom. 2 Enter En bekräftelse visas. Välj Ja och tryck på Enter för att bekräfta att du verkligen vill nollställa räknaren eller välj Nej och tryck på Enter för att avbryta. Konfigurerbar ruta Om du vill modifiera informationen som visas i denna ruta: Navigation Ruta Enter önskade Listan med tillgänglig information visas. Markera den informationstypen och tryck på Enter. Skärmen uppdateras. Se Välja information som visas i den konfigurerbara rutan. Datum och tid + satellitsymbol + WAAS/EGNOS/MSASsymbol Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen. Obs! Du kan titta på vilka satelliter som använts för beräkningen av positionen när som helst. Se Positionsmenyn. Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge. Navigationsskärm nr. 2 Denna skärm kan visas när som helst genom att du trycker på knappen Nav en eller två gånger. Exempel: Skärmen nedan visar maxhastigheten, en kronometer, en nedräknare, medelhastigheten, tripptiden och färdsträcka hittills. Obs! Om skärmen som visas ser annorlunda ut när du har tryckt på Nav, tryck på Nav en gång till. 32 Maxhastighet Maxhastigheten visas i den valda måttenheten. Se Navigationsmenyn om du vill ändra måttenhet. Om du vill nollställa maxhastigheten: Navigation Maxhastighet Enter En bekräftelse visas. Välj Ja och tryck på Enter för att ställa tillbaka Maxhastigheten till noll eller välj Nej och tryck på Enter för att avbryta. Kronometer Starta kronometern: Navigation Navigation Navigation Kronometer Kronometer Kronometer Enter Enter Enter Start Stop Åtst Stoppa kronometern: Återställa kronometern: Nedräknare För att börja en nedräkning måste du först ställa in tiden och vid behov mellantider förutom larm: Navigation Nedräknare Enter Välj Alarm och tryck på Enter för att välja den typ av larm som du vill höra vid mellantider och vid slutet av nedräkningen. Tryck på Enter efter att du valt larmtypen. Välj starttid och tryck på Enter för att ange den totala nedräkningstiden. Tryck på Enter efter att ha matat in tiden. Välj delmål 1 och tryck på Enter för att mata in nedräkningstiden efter delmål nr. 1 nås. Tryck på Enter efter att du matat in tiden. 33 Välj delmål 2 och tryck på Enter för att mata in nedräkningstiden efter delmål nr. 2 nås. Tryck på Enter efter att du matat in tiden. Välj ikonen Välj ikonen och tryck på Enter för att börja nedräkningen. och tryck på Enter för att stoppa nedräkningen. Genomsnittshastighet / Tripptid / Färdsträcka hittills Genomsnittshastigheten visas med den valda måttenheten. Den beräknas från Tripptiden och Färdsträckan hittills som visas nedan. Se Navigationsmenyn om du vill ändra måttenhet. Om du vill nollställa genomsnittshastigheten: Navigation Medelhastighet Enter En bekräftelse visas. Välj Ja och tryck på Enter för att ställa tillbaka Maxhastigheten till noll eller välj Nej och tryck på Enter för att avbryta. Obs! Nollställning av genomsnittshastigheten nollställer också automatiskt tripptid och färdsträcka hittills. Datum och tid + satellitsymbol + WAAS/EGNOS/MSASsymbol Datum och lokal tid visas alltid. Satellitsymbolen betyder att FX324 MAP har beräknat positionen. Obs! Du kan titta på vilka satelliter som använts för beräkningen av positionen när som helst. Se Positionsmenyn. Symbolen W visas när GPS:en fungerar i WAAS/EGNOS/MSAS-läge. Symbolen S visas när GPS:en körs i simulatorläge. Symbolen D visas när GPS:en körs i differentialläge. Navigationsmeny Navigationsmenyn visas direkt genom att trycka på Menu från vilken navigationsskärm som helst eller genom att välja Menu och sedan fliken NAV. Sju olika alternativ finns tillgängliga. 34 Se Navigering genom skärmar och val av alternativ.

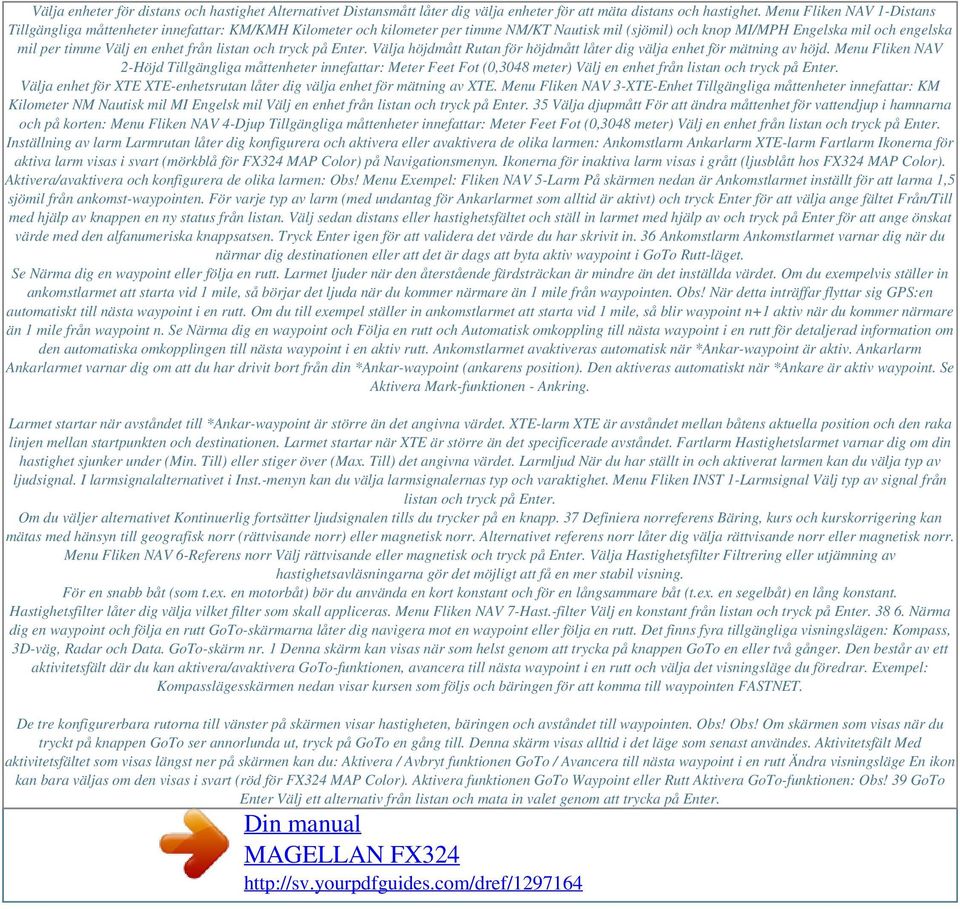

10 Powered by TCPDF ( Välja enheter för distans och hastighet Alternativet Distansmått låter dig välja enheter för att mäta distans och hastighet. Menu Fliken NAV 1-Distans Tillgängliga måttenheter innefattar: KM/KMH Kilometer och kilometer per timme NM/KT Nautisk mil (sjömil) och knop MI/MPH Engelska mil och engelska mil per timme Välj en enhet från listan och tryck på Enter. Välja höjdmått Rutan för höjdmått låter dig välja enhet för mätning av höjd. Menu Fliken NAV 2-Höjd Tillgängliga måttenheter innefattar: Meter Feet Fot (0,3048 meter) Välj en enhet från listan och tryck på Enter. Välja enhet för XTE XTE-enhetsrutan låter dig välja enhet för mätning av XTE. Menu Fliken NAV 3-XTE-Enhet Tillgängliga måttenheter innefattar: KM Kilometer NM Nautisk mil MI Engelsk mil Välj en enhet från listan och tryck på Enter. 35 Välja djupmått För att ändra måttenhet för vattendjup i hamnarna och på korten: Menu Fliken NAV 4-Djup Tillgängliga måttenheter innefattar: Meter Feet Fot (0,3048 meter) Välj en enhet från listan och tryck på Enter. Inställning av larm Larmrutan låter dig konfigurera och aktivera eller avaktivera de olika larmen: Ankomstlarm Ankarlarm XTE-larm Fartlarm Ikonerna för aktiva larm visas i svart (mörkblå för FX324 MAP Color) på Navigationsmenyn. Ikonerna för inaktiva larm visas i grått (ljusblått hos FX324 MAP Color). Aktivera/avaktivera och konfigurera de olika larmen: Obs! Menu Exempel: Fliken NAV 5-Larm På skärmen nedan är Ankomstlarmet inställt för att larma 1,5 sjömil från ankomst-waypointen. För varje typ av larm (med undantag för Ankarlarmet som alltid är aktivt) och tryck Enter för att välja ange fältet Från/Till med hjälp av knappen en ny status från listan. Välj sedan distans eller hastighetsfältet och ställ in larmet med hjälp av och tryck på Enter för att ange önskat värde med den alfanumeriska knappsatsen. Tryck Enter igen för att validera det värde du har skrivit in. 36 Ankomstlarm Ankomstlarmet varnar dig när du närmar dig destinationen eller att det är dags att byta aktiv waypoint i GoTo Rutt-läget. Se Närma dig en waypoint eller följa en rutt. Larmet ljuder när den återstående färdsträckan är mindre än det inställda värdet. Om du exempelvis ställer in ankomstlarmet att starta vid 1 mile, så börjar det ljuda när du kommer närmare än 1 mile från waypointen. Obs! När detta inträffar flyttar sig GPS:en automatiskt till nästa waypoint i en rutt. Om du till exempel ställer in ankomstlarmet att starta vid 1 mile, så blir waypoint n+1 aktiv när du kommer närmare än 1 mile från waypoint n. Se Närma dig en waypoint och Följa en rutt och Automatisk omkoppling till nästa waypoint i en rutt för detaljerad information om den automatiska omkopplingen till nästa waypoint i en aktiv rutt. Ankomstlarmet avaktiveras automatisk när *Ankar-waypoint är aktiv. Ankarlarm Ankarlarmet varnar dig om att du har drivit bort från din *Ankar-waypoint (ankarens position). Den aktiveras automatiskt när *Ankare är aktiv waypoint. Se Aktivera Mark-funktionen - Ankring. Larmet startar när avståndet till *Ankar-waypoint är större än det angivna värdet. XTE-larm XTE är avståndet mellan båtens aktuella position och den raka linjen mellan startpunkten och destinationen. Larmet startar när XTE är större än det specificerade avståndet. Fartlarm Hastighetslarmet varnar dig om din hastighet sjunker under (Min. Till) eller stiger över (Max. Till) det angivna värdet. Larmljud När du har ställt in och aktiverat larmen kan du välja typ av ljudsignal. I larmsignalalternativet i Inst.-menyn kan du välja larmsignalernas typ och varaktighet. Menu Fliken INST 1-Larmsignal Välj typ av signal från listan och tryck på Enter. Om du väljer alternativet Kontinuerlig fortsätter ljudsignalen tills du trycker på en knapp. 37 Definiera norreferens Bäring, kurs och kurskorrigering kan mätas med hänsyn till geografisk norr (rättvisande norr) eller magnetisk norr. Alternativet referens norr låter dig välja rättvisande norr eller magnetisk norr. Menu Fliken NAV 6-Referens norr Välj rättvisande eller magnetisk och tryck på Enter. Välja Hastighetsfilter Filtrering eller utjämning av hastighetsavläsningarna gör det möjligt att få en mer stabil visning. För en snabb båt (som t.ex. en motorbåt) bör du använda en kort konstant och för en långsammare båt (t.ex. en segelbåt) en lång konstant. Hastighetsfilter låter dig välja vilket filter som skall appliceras. Menu Fliken NAV 7-Hast.-filter Välj en konstant från listan och tryck på Enter Närma dig en waypoint och följa en rutt GoTo-skärmarna låter dig navigera mot en waypoint eller följa en rutt. Det finns fyra tillgängliga visningslägen: Kompass, 3D-väg, Radar och Data. GoTo-skärm nr. 1 Denna skärm kan visas när som helst genom att trycka på knappen GoTo en eller två gånger. Den består av ett aktivitetsfält där du kan aktivera/avaktivera GoTo-funktionen, avancera till nästa waypoint i en rutt och välja det visningsläge du föredrar. Exempel: Kompasslägesskärmen nedan visar kursen som följs och bäringen för att komma till waypointen FASTNET. De tre konfigurerbara rutorna till vänster på skärmen visar hastigheten, bäringen och avståndet till waypointen. Obs! Obs! Om skärmen som visas när du tryckt på knappen GoTo ser annorlunda ut, tryck på GoTo en gång till. Denna skärm visas alltid i det läge som senast användes. Aktivitetsfält Med aktivitetsfältet som visas längst ner på skärmen kan du: Aktivera / Avbryt funktionen GoTo / Avancera till nästa waypoint i en rutt Ändra visningsläge En ikon kan bara väljas om den visas i svart (röd för FX324 MAP Color). Aktivera funktionen GoTo Waypoint eller Rutt Aktivera GoTo-funktionen: Obs! 39 GoTo Enter Välj ett alternativ från listan och mata in valet genom att trycka på Enter.
