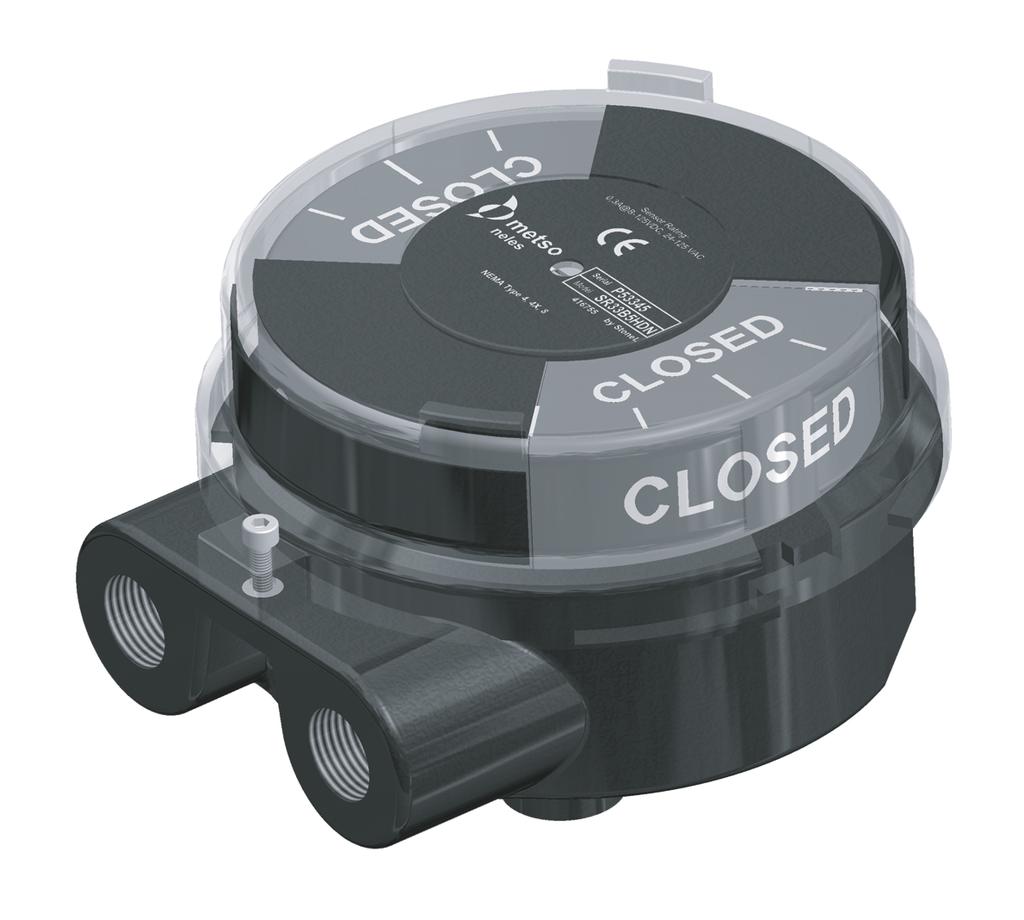

1 GRÄNSLÄGESBRYTARE Neles SolaR Monterings-, drifts- och underhållsinstruktion 7 SOL 70 sv Utgåva 9/04

2 2 Innehåll 1 ALLMÄNT Inledning Märkningar Tekniska data CE-märkning Återvinning och förstöring Säkerhetsåtgärder MONTERING Montering på manöverdon av typ Namur Montering på manöverdon av annan typ än Namur Inställning av lägesvisaren Demontering och montering av locket Demontering av locket Montering av locket INSTÄLLNING Inställning av brytarna Provning MÅTT KOPPLINGSSCHEMAN Modell SR33_ Modellerna SR2E_ och SR2F_ Modellerna SR2J_, SR2K_, SR2L_ och SR2P_ Modell SR44_ Modell SR2N_ Modell SR2A_ Modellerna SR2V_ och SR2W_ Modell SR14_ Modell SR92_ Modell SR93_ Modell SR95_ Modell SR96_ TYPKOD LÄS FÖRST DEN HÄR INSTRUKTIONEN! Instruktionen beskriver hur du ska hantera och använda gränslägesbrytaren för att undvika onödiga risker. Tillverkaren eller tillverkarens representant står gärna till tjänst med mera information. Adresser och telefonnummer finner du på sista sidan. SPARA INSTRUKTIONEN! Rätt till ändringar utan varsel förbehålls. Alla varumärken är respektive ägares egendom.

3 3 1 ALLMÄNT 1.1 Inledning Denna monterings-, drifts- och underhållsinstruktion ger de väsentliga data om Neles SolaR gränslägesbrytare. Neles SolaR gränslägesbrytare indikerar elektriskt läget hos ventiler och annan utrustning. 1.2 Märkningar Gränslägesbrytaren har en märkskylt, se bild Bild 1 Märkskylt På märkskylten anges: CE-märkning Elektriska data Modell Serienummer Kapslingsklass Sensor Rating: VDC, VAC Model Serial by StoneL NEMA Type 4, 4X, Tekniska data Alla modeller Material Hus: Polykarbonat Lock: Polykarbonat Trumma: ABS Axel: Rostfritt stål Namur-fäste: Rostfritt stål Skruvar: Rostfritt stål Tätningar: Buna-N Husets kapslingsklass: NEMA 4, 4X, 6 & IP67 SST-givare, dobbelmodul (SR33_) Utgångar: 2 kontakter, slut- eller brytfunktion väljs med kamskivor Ström max: Momentant 2,0 A / 125 V AC/DC Kontinuerligt 0,3 A / 125 V AC/DC Matningsspänning: V DC, V AC Ström min: 0,2 ma Driftstemperatur: -40 C +80 C Läckström: 0,15 ma vid likspänning 0,25 ma vid växelspänning Spänningsfall max: 6,5 V / 10 ma 7,5 V / 100 ma Livslängd: Obegränsad Halvledargivare NPN, treledare, P+F NBB2-V3-E0-V5 (SR2E_) Halvledargivare PNP, treledare, P+F NBB2-V3-E2-V5 (SR2F_) Utgångar: 2 kontakter, slut- eller brytfunktion väljs med kamskivor Matningsspänning: V DC Spänningsfall: <2.0 V DC Ström max: 100 ma Strömförbrukning: <15 ma Kortslutnings- och överlastskydd Maxx-Guard-brytare (SR2J_, SR2K_, SR2L_, SR2P_) Ström: 0,15 A / 250 V AC / 30 V DC Ström min: 2,0 ma Spänning min: 3,5 V Spänningsfall max Utan lysdiod 0,1 V / 10 ma 0,5 V / 100 ma Med lysdiod 3,5 V / 10 ma 6,5 V / 100 ma NAMUR-givare, dobbelmodul (SR44_) Utgångar: 2 Namur-givare (DIN 19234) Ström: Aktiva ytan täckt <1;0 ma (lysdioden släckt) Aktiva ytan fri > 3;0 ma (lysdioden lyser) Matningsspänning: 6 29 V DC Driftstemperatur: -30 C +80 C Livslängd: Obegränsad P+F NAMUR-givare NJ2-V3-N (SR2N_) P+F NAMUR-givare NJ2-12GK-SN (SR2A_) Utgångar: NAMUR-givare (DIN 19234) Ström: Aktiva ytan täckt <1;0 ma (lysdioden släckt) Aktiva ytan fri > 3;0 ma (lysdioden lyser) Matningsspänning: 5 25 V DC Driftstemperatur: -26 C +80 C Livslängd: Obegränsad Använd med egensäker repeater-barriär. Namur-givarna följer standarden DIN SPDT mekanisk brytare, försilvrade kontakter (SR2V_) Elektriska data: 10 A / 120 V AC SPDT mekanisk brytare, förgyllda kontakter, passiv egensäker (SR2W_) Elektriska data: 0,5 A / 24 V DC DPDT mekanisk brytare (SR14_) Elektriska data: 4,5 A / 120 V AC

4 4 DeviceNet VCT (SR92_) Kommunikationsprotokoll: DeviceNet I/O-anslutningar: 2 ingångar (givare) 1 analog ingång 2 utgångar (spolar) Matningsspänning: 24 V DC via DeviceNet-bussen Utspänning: 24 V DC Utström max: 160 ma sammanlagt på utgångarna Uteffekt max: 4 W sammanlagt på utgångarna Standardadress: 63 Bitarnas betydelse: Ingångar (3 Byte) Bit 0 = Röd lysdiod Bit 1 = Grön lysdiod Bit 4 = Felbit Bitarna 8 15 = Analog ingång (Low Byte) Bitarna = Analog ingång (High Byte) Utgångar (1 Byte) Bit 0 = Utgång 1 Bit 1 = Utgång 2 Foundation Fieldbus VCT, effektmatning via bussen (SR93_) Kommunikationsprotokoll: Foundation Fieldbus (H1) I/O-anslutningar: 2 ingångar (givare) 2 utgångar (piezoventiler) Matningsspänning: 9 32 V DC (busspänning) Utspänning: 6,5 V DC Utström max: 2,0 ma / 6,5 V DC Strömförbrukning: 16 ma Bitarnas betydelse: DI1 = Grön lysdiod; DO1 = Utgång 1 DI2 = Röd lysdiod; DO2 = Utgång 2 Driftstemperatur: -40 C +80 C Foundation Fieldbus VCT, extern effektmatning (SR94_) Kommunikationsprotokoll: Foundation Fieldbus (H1) I/O-anslutningar: 2 ingångar (givare) 2 utgångar (piezoventiler) Matningsspänning: 9 32 V DC (busspänning) Utspänning: 6,5 V DC Utström max: 2,0 ma / 6,5 V DC Strömförbrukning: 16 ma Bitarnas betydelse: DI1 = Grön lysdiod; DO1 = Utgång 1 DI2 = Röd lysdiod; DO2 = Utgång 2 Driftstemperatur: -40 C +80 C Modbus VCT (SR95_) Kommunikationsprotokoll: ModBus I/O-anslutningar: 2 ingångar (givare) 1 analog ingång 2 utgångar (spolar) Matningsspänning: 24 V DC via ModBus-bussen Utspänning: 24 V DC Utström max: 160 ma sammanlagt på utgångarna Uteffekt max: 4 W sammanlagt på utgångarna Standardadress: 03 Bitarnas betydelse: Ingångar = Röd lysdiod (nedre givaren) = Grön lysdiod (övre givaren) = Analog ingång Utgångar = Utgång = Utgång 2 AS-Interface VCT (SR96_) Kommunikationsprotokoll: AS-Interface I/O-anslutningar: 2 ingångar (givare) 2 analoga ingångar 2 utgångar (spolar) Matningsspänning: V DC (AS-i-spänning) Utspänning: 24 V DC Utström max: 160 ma sammanlagt på utgångarna Uteffekt max: 4 W sammanlagt på utgångarna ID/IO-kod F4 Standardadress: 00 Bitarnas betydelse: Ingångar: Bit 1 = ingång 1 Bit 2 = Ingång 2 Bit 3 = Grön lysdiod Bit 4 = Röd lysdiod Utgångar: Bit 1 = Används ej Bit 2 = Används ej Bit 3 = Utgång 1 Bit 4 = Utgång 2

5 5 1.4 CE-märkning Gränslägesbrytaren uppfyller bestämmelserna i tilllämpliga EU-direktiv och är märkt så som direktiven föreskriver. 1.5 Återvinning och förstöring De flesta delarna i gränslägesbrytaren kan återvinnas om de sorteras enligt material. Flertalet delar är försedda med materialbeteckning. Materialen, se avsnitt 1.3 och 6. Dessutom kan en särskild anvisning för återvinning och förstöring beställas av tillverkaren. Gränslägesbrytaren kan också returneras till tillverkaren som mot ersättning sörjer för återvinning och förstöring. 1.6 Säkerhetsåtgärder VARNING: Tillåtna värden får inte överskridas! Överskrids på gränslägesbrytaren angivna tillåtna värden kan den och ansluten utrustning skadas och i värsta fall sprängas av trycket, med skada på person eller egendom som följd. ANM: För att kraven enligt IP 65, NEMA 4 och NEMA 4X ska uppfyllas måste locket vara helt tillslutet och O-ringen på plats. 2 MONTERING 2.1 Montering på manöverdon av typ Namur 1. Fäst montagefästet vid gränslägesbrytaren med de medföljande skruvarna och låsbrickorna. 2. Rikta NAMUR-axeln så att den går in i spåret upptill på manöverdonets axel. 3. Fäst montagefästet vid manöverdonet med de medföljande skruvarna och låsbrickorna. 4. Kontrollera att kopplingen är rätt riktad genom att köra manöverdonet till båda ändlägena. Axelns excentricitet får inte vara mer än 0,25 mm, mätt från centrumlinjen. Justera vid behov och dra justerskruvarna ordentligt. 2.2 Montering på manöverdon av annan typ än Namur 1. Fäst montagefästet vid gränslägesbrytaren med de medföljande skruvarna och låsbrickorna. 2. Ta bort distansskruven och fäst kopplingen/anslutningsstycket vid axeln med distansskruven eller med skruven i montagesetet. Kontrollera att kopplingen/anslutningsstycket och axeln har rätt inbördes läge och sänk enheten så att montagefästet ligger an mot montageytan. Se till att kopplingen/ anslutningsstycket är i ingrepp med manöverdonets axel. 3. Fäst montagefästet vid manöverdonet med de medföljande skruvarna och låsbrickorna. 4. Kontrollera att kopplingen är rätt riktad genom att köra manöverdonet till båda ändlägena. Axelns excentricitet får inte vara mer än 0,25 mm, mätt från centrumlinjen. Justera vid behov och dra justerskruvarna ordentligt. 2.3 Inställning av lägesvisaren 1. Ta bort gränslägesbrytarens lock. Ta bort lägesvisarens trumma från den splinade axeln. Vrid lägesvisaren till önskat läge. Trä åter lägesvisarens trumma på den splinade axeln. Sätt tillbaka locket. 2.4 Demontering och montering av locket Locket kan vridas ca 25 mellan öppet och stängt läge. 2.5 Demontering av locket 1. Skruva ut lockets låsskruv tills skruvskallens undersida är i nivå med ovanytan på lockets låsarm. Detta är det olåsta läget, i vilket gränslägesbrytaren levereras från fabriken. 2. Vrid locket moturs tills det tar emot stoppet och lyft av det. 2.6 Montering av locket 1. Kontrollera att lockets O-ring är på plats i spåret i huset. 2. Placera locket på huset med låsarmen i ett läge ca 25 moturs från hålet mellan kabelgenomföringarna (bild 2). Locket sitter rätt på huset bara i detta läge. 3. Vrid locket 25 medurs tills låsskruven är mitt för hålet mellan kabelgenomföringarna (bild 2).

6 6 4. För att kraven enligt IP 65, NEMA 4 och NEMA 4X ska uppfyllas måste locket vara helt tillslutet och O- ringen på plats. För ändamålet måste locket vara tillslutet så att låsskruven lätt kan skruvas in tills skruvskallens ovansida är i nivå med låsarmens ovanyta. Kontrollera att lockets O-ring ligger rätt i husets spår och är intakt. Kabelgenomföringar Kabelgenomföringar 3 INSTÄLLNING 3.1 Inställning av brytarna ANM: Vid alla inställningar antas att givarna betraktas uppifrån. Vid aktiveringen är kanten av kamskivans metallband beläget vid den aktiva ytans kant. Kontrollera att kamskivan har ordentligt ingrepp med splines när du släpper den. Vinkeln mellan splines är 4 1/ Modell SR33_ Slutfunktion Se bild Öppnar ventilen moturs ställer du med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. 2. Lyft nedre kamskivan och vrid den moturs tills den röda lysdioden slocknar och sedan medurs just så mycket att den röda lysdioden åter tänds. Öppnar ventilen medurs är vridriktningarna de motsatta. 3. Kör ventilen till helt öppet läge, tryck ned övre kamskivan och vrid moturs just så mycket att den gröna lysdioden tänds. Öppnar ventilen medurs är vridriktningen den motsatta.vid slutfunktion är båda lysdioderna släckta under operationsfasen. Används den gröna lägesvisaren (tillval) byts färgerna om i avsnitten och Bild 2 Locket öppet Lockets läge Locket stängt Bild 3 Inställning av kamskivorna vid slutfunktion Brytfunktion Se bild Ställ med ventilen helt stängd in båda kamskivorna så att aktiveringsbanden av metall är mitt för varandra och mitt för givarnas aktiva ytor. 2. Öppnar ventilen moturs lyfter du nedre kamskivan och vrider den medurs tills den röda lysdioden slocknar. Öppnar ventilen medurs är vridriktningen den motsatta. 3. Kör ventilen till helt öppet läge och tryck ned övre kamskivan. Om den gröna lysdioden är släckt, vrid övre kamskivan medurs tills den tänds. Vrid sedan moturs just så mycket att den slocknar.

7 7 Vid brytfunktion lyser båda lysdioderna under operationsfasen. Den röda lysdioden är släckt när ventilen är helt stängd och den gröna när ventilen är helt öppen. Används den gröna lägesvisaren (tillval) byts färgerna om i avsnitten och Bild 4 Inställning av kamskivorna vid brytfunktion Brytfunktion Se bild Ställ med ventilen helt stängd in båda kamskivorna så att aktiveringsbanden av metall är mitt för varandra och mitt för givarnas aktiva ytor. Anslut mätaren till nedre brytaren, se avsnitt 3.2 Provning. 2. Öppnar ventilen moturs lyfter du nedre kamskivan och vrider den medurs tills voltmetern visar 0 V DC. Öppnar ventilen medurs vrider du nedre kamskivan moturs tills voltmetern visar 0 V DC. 3. Kör ventilen till helt öppet läge och anslut mätaren till övre brytaren. Tryck ned övre kamskivan. Visar voltmetern 0 V DC vrider du övre kamskivan medurs just så mycket att voltmetern visar >20 V DC. När spänningen är >20 V DC vrider du kamskivan moturs just så mycket att spänningen är 0 V DC. Vid brytfunktion är båda givarna aktiva under operationsfasen Modellerna SR2E_ och SR2F_ Slutfunktion Se bild Öppnar ventilen moturs ställer du med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och den andra kamskivan så att vinkeln mellan aktiveringsbanden är 180º. Anslut mätaren till nedre brytaren, se avsnitt 3.2 Provning. 2. Lyft nedre kamskivan och vrid den moturs tills voltmetern visar 0 V DC och sedan medurs just så mycket att voltmetern visar >20 V DC. Öppnar ventilen medurs är vridriktningarna de motsatta. 3. Kör ventilen till helt öppet läge och anslut mätaren till övre brytaren. Tryck ned övre kamskivan och vrid moturs just så mycket att voltmetern visar >20 V DC. Öppnar ventilen medurs är vridriktningen den motsatta. Vid slutfunktion är båda givarna inaktiva under operationsfasen. Bild 5 Inställning av kamskivorna vid slutfunktion Bild 6 Inställning av kamskivorna vid brytfunktion Modellerna SR2L_, SR2P_, SR2J_ och SR2K_ 1. Lyft nedre kamskivan och vrid tills brytaren aktiveras. Kontrollera att kamskivan har ordentligt ingrepp med splines när du släpper den. 2. Kör manöverdonet till andra ändläget, tryck ned övre kamskivan och upprepa proceduren Model SR44_ Ventilen öppnar moturs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. 2. Lyft nedre kamskivan och vrid den moturs tills den gröna lysdioden tänds och förblir tänd när kamskivan släpps. Vrid sedan nedre kamskivan medurs just så mycket att den gröna lysdioden åter släcks och förblir släckt när kamskivan släpps. 3. Kör ventilen till helt öppet läge, tryck ned övre kamskivan och vrid moturs just så mycket att den röda lysdioden släcks. Släpp kamskivan.

8 Ventilen öppnar medurs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. 2. Lyft nedre kamskivan och vrid den medurs tills den gröna lysdioden tänds och förblir tänd när kamskivan släpps. Vrid sedan nedre kamskivan moturs just så mycket att den gröna lysdioden åter släcks och förblir släckt när kamskivan släpps. 3. Kör ventilen till helt öppet läge, tryck ned övre kamskivan och vrid medurs just så mycket att den röda lysdioden släcks. Släpp kamskivan. ANM: 1. När ventilen är helt stängd lyser den röda lysdioden och nedre givaren är aktiv (dvs. dess strömförbrukning <1,0 ma) och den övre inaktiv (dvs. dess strömförbrukning >3,0 ma). 2. När ventilen är helt öppen lyser den gröna lysdioden, varvid övre givaren är aktiv och nedre givaren inaktiv. 3. När ventilen rör sig mellan ändlägena lyser båda lysdioderna och båda givarna är inaktiva Modell SR2A_ Ventilen öppnar moturs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. Anslut matningsspänningen och en amperemeter till nedre brytaren. 2. Lyft nedre kamskivan och vrid den moturs tills amperemetern visar >3 ma och sedan medurs tills amperemetern visar <1 ma. Släpp kamskivan. 3. Kör ventilen till helt öppet läge. Anslut matningsspänningen och amperemetern till övre brytaren. Tryck ned övre kamskivan och vrid moturs tills amperemetern visar <1 ma. Släpp kamskivan. VÄNSTER GIVARE HÖGER GIVARE Modell SR2N_ Ventilen öppnar moturs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. Anslut matningsspänningen och en amperemeter till nedre brytaren. 2. Lyft nedre kamskivan och vrid den moturs tills amperemetern visar >3 ma och sedan medurs tills amperemetern visar <1 ma. Släpp kamskivan. 3. Kör ventilen till helt öppet läge. Anslut matningsspänningen och amperemetern till övre brytaren. Tryck ned övre kamskivan och vrid moturs tills amperemetern visar <1 ma. Släpp kamskivan Ventilen öppnar medurs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för nedre givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. Anslut matningsspänningen och en amperemeter till nedre brytaren. 2. Lyft nedre kamskivan och vrid den medurs tills amperemetern visar >3 ma och sedan moturs tills amperemetern visar <1 ma. Släpp kamskivan. 3. Kör ventilen till helt öppet läge. Anslut matningsspänningen och amperemetern till övre brytaren. Tryck ned övre kamskivan och vrid moturs tills amperemetern visar <1 ma. Släpp kamskivan. Bild 7 Inställning av kamskivorna när ventilen öppnar moturs Ventilen öppnar medurs Se bild Ställ med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för nedre givarens aktiva yta och övre kamskivan så att vinkeln mellan aktiveringsbanden är 180º. Anslut matningsspänningen och en amperemeter till nedre brytaren. 2. Lyft nedre kamskivan och vrid den medurs tills amperemetern visar >3 ma och sedan moturs tills amperemetern visar <1 ma. Släpp kamskivan. 3. Kör ventilen till helt öppet läge. Anslut matningsspänningen och amperemetern till övre brytaren. Tryck ned övre kamskivan och vrid moturs tills amperemetern visar <1 ma. Släpp kamskivan.

9 Vid brytfunktion lyser båda lysdioderna under operationsfasen. Den röda lysdioden är släckt när ventilen är helt stängd och den gröna när ventilen är helt öppen. Används den gröna lägesvisaren (tillval) byts färgerna om i avsnitten och VÄNSTER GIVARE HÖGER GIVARE Bild 8 Inställning av kamskivorna när ventilen öppnar medurs Modellerna SR2V_, SR2W_ och SR14_ 1. Lyft nedre kamskivan och vrid tills brytaren aktiveras. Kontrollera att kamskivan har ordentligt ingrepp med splines när du släpper den. 2. Kör manöverdonet till andra ändläget, tryck ned övre kamskivan och upprepa proceduren Modellerna SR92_, SR93_, SR94_, SR95_ och SR96_ Slutfunktion Se bild Öppnar ventilen moturs ställer du med ventilen helt stängd in nedre kamskivan så att aktiveringsbandet av metall är mitt för givarens aktiva yta och den andra kamskivan så att vinkeln mellan aktiveringsbanden är 180º. 2. Lyft nedre kamskivan och vrid den moturs tills den röda lysdioden slocknar och sedan medurs just så mycket att den röda lysdioden åter tänds. Öppnar ventilen medurs är vridriktningarna de motsatta. 3. Kör ventilen till helt öppet läge, tryck ned övre kamskivan och vrid moturs just så mycket att den gröna lysdioden tänds. Öppnar ventilen medurs är vridriktningen den motsatta. Vid slutfunktion är båda lysdioderna släckta under operationsfasen. Används den gröna lägesvisaren (tillval) byts färgerna om i avsnitten och Brytfunktion Se bild Ställ med ventilen helt stängd in båda kamskivorna så att aktiveringsbanden av metall är mitt för varandra och mitt för givarnas aktiva ytor. 2. Öppnar ventilen moturs lyfter du nedre kamskivan och vrider den medurs tills den röda lysdioden slocknar. Öppnar ventilen medurs är vridriktningen den motsatta. 3. Kör ventilen till helt öppet läge och tryck ned övre kamskivan. Om den gröna lysdioden är släckt, vrid övre kamskivan medurs tills den tänds. Vrid sedan moturs just så mycket att den slocknar.

10 Provning Modell SR33_ Använd en 24 V DC eller 120 V AC effektkälla i serie med en resistor (2 kω 6 kω) vid provningen. VARNING: Kopplas inte effektkällan i serie med en resistor vid provningen förstörs enheten Modellerna SR2E_ och SR2F_ Koppla en lastresistor (3 kω 10 kω) mellan ena brytarens klämmor (Load) och (+) på modell SR2E_ och mellan klämmorna (Load) och (-) på modell SR2F_. Anslut en 24 V DC effektkällas pluspol till ena brytarens (+)-klämma och minuspolen till (-)-klämman. Koppla en voltmeter over lastresistorn och slå på 24 V likspänningen. När aktiveringsbandet av metall är mitt för givarens aktiva yta ska voltmetern visa >20 V DC. När aktiveringsbandet inte täcker den aktiva ytan ska voltmetern visa 0 V DC Modellerna SR93_ och SR94 Använd vid provningen en 9 32 V DC effektkälla kopplad mellan klämmorna (FB+) och (FB-). Ingen serieresistor behövs. För provning av kommunikationen måste Foundation Fieldbus fungera. Spänning får inte kopplas till utgångsklämmorna Modell SR95_ Använd vid provningen en 24 V DC effektkälla kopplad mellan klämmorna (V+) och (V-). Ingen serieresistor behövs. För provning av kommunikationen måste Mod- Bus fungera. Spänning får inte kopplas till utgångsklämmorna Modell SR96_ Använd vid provningen en 24 V DC effektkälla kopplad mellan klämmorna (ASI+) och (ASI-). Ingen serieresistor behövs. För provning av kommunikationen måste AS-Interface fungera. Spänning får inte kopplas till utgångsklämmorna. VARNING: Används ingen lastresistor tillsammans med effektkällan vid provningen kan enheten förstöras Modellerna SR2L_, SR2P_, SR2J_ och SR2K_ Använd en 24 V DC eller 250 V AC effektkälla i serie med en resistor vid provningen. Vid 24 V DC ska resistorn vara 1 kω 10 kω och vid 250 V AC 5 kω 20 kω. VARNING: Används ingen strömbegränsande resistor tillsammans med effektkällan vid provningen kan enheten förstöras. Provningen kan inte göras med ohmmeter Modell SR44_ Använd en 24 V DC effektkälla vid provningen. Ingen serieresistor behövs Modellerna SR2N_ och SR2A_ Använd en 12 V DC effektkälla och en amperemeter vid provningen. Ingen serieresistor behövs Modell SR92_ Använd vid provningen en 24 V DC effektkälla kopplad mellan klämmorna (V+) och (V-). Ingen serieresistor behövs. För provning av kommunikationen måste DeviceNet fungera. Spänning får inte kopplas till utgångsklämmorna.

11 11 4 MÅTT M6 x 1.0 THD S Axel L Axel ø 50 Beteckning för lägesvisaren BETECKNING 0 90 S A C B A B C T A B A B C C

12 12 5 KOPPLINGSSCHEMAN 5.1 Modell SR33_ SOL 1 (MG-VENTIL SOL 1 1) SOL 2 (MG-VENTIL SOL 2 2) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 1) SOL PWR 2 (MATNING MG-VENTIL SOL PWR 2) TOP SW NO (ÖVRE BRYTARE, SLUTFUNKTION) TOP SW NO TOP SW C (ÖVRE BRYTARE, GEMENSAM TOP KONTAKT) SW C BTM SW C (NEDRE BRYTARE, GEMENSAM BTM KONTAKT) SW C BTM SW NO (NEDRE BRYTARE, SLUTFUNKTION) BTM SW NO 5.2 Modellerna SR2E_ och SR2F_ TOP SW - (ÖVRE TOP BRYTARE SW - -) TOP SW + (ÖVRE TOP BRYTARE SW + +) LOAD (LAST) TOP SENSOR (ÖVRE GIVARE) LOAD (LAST) BTM SW + (NEDRE BTM BRYTARE SW + +) BTM SW - (NEDRE BTM BRYTARE SW - -) BOTTOM SENSOR (NEDRE GIVARE) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 11) SOL PWR 2 (MATNING MG-VENTIL SOL PWR 22) SOL 1 SOL (MG-VENTIL 1 1) Separat tvåpolig plint SOL 2 SOL (MG-VENTIL 2 2) 5.3 Modellerna SR2J_, SR2K_, SR2L_ och SR2P_ TOP C (ÖVRE BRYTARE, GEMENSAM KONTAKT) TOP C TOP NO (ÖVRE BRYTARE, SLUTFUNKTION) TOP NO TOP SWITCH (ÖVRE BRYTARE) BTM C (NEDRE BRYTARE, GEMENSAM KONTAKT) BTM C BTM NO (NEDRE BRYTARE, SLUTFUNKTION) BTM NO BOTTOM SWITCH (NEDRE BRYTARE) Spare (Reserv) Spare (Reserv)

13 Modell SR44_ SOL 1 (MG-VENTIL SOL 1 1) SOL 2 (MG-VENTIL SOL 2 2) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 12) SOL PWR 2 (MATNING MG-VENTIL SOL PWR 21) TOP SW + (ÖVRE TOP BRYTARE SW + +) TOP SW - (ÖVRE TOP BRYTARE SW - -) BTM SW + (NEDRE BTM BRYTARE SW + +) BTM SW - (NEDRE BTM BRYTARE SW - -) 5.5 Modell SR2N_ SPARE SPARE (RESERV) SPARE SPARE (RESERV) TOP SW + (ÖVRE TOP BRYTARE SW + +) TOP SW - (ÖVRE TOP BRYTARE SW - -) BTM SW + (NEDRE BTM BRYTARE SW + +) BTM SW - (NEDRE BTM BRYTARE SW - -) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 12) SOL PWR 2 (MATNING MG-VENTIL SOL PWR 21) TOP SENSOR (ÖVRE GIVARE) BOTTOM SENSOR (NEDRE GIVARE) SOL 1 SOL (MG-VENTIL 1 1) Separat tvåpolig plint SOL 2 SOL (MG-VENTIL 2 2) 5.6 Modell SR2A_ SPARE (RESERV) SPARE (RESERV) SENSOR SENSOR -(GIVARE --) SENSOR + SENSOR (GIVARE +) + SENSOR --(GIVARE -) SENSOR + (GIVARE +) LEFT SENSOR SENSOR (VÄNSTER GIVARE) RIGHT SENSOR SENSOR (HÖGER GIVARE)

14 Modellerna SR2V_ och SR2W_ TOP NC (ÖVRE BRYTARE, BRYTFUNKTION) TOP NC TOP NO (ÖVRE BRYTARE, SLUTFUNKTION) TOP NO TOP C (ÖVRE BRYTARE, GEMENSAM KONTAKT) TOP C TOP SWITCH (ÖVRE BRYTARE) BTM C (NEDRE BRYTARE, GEMENSAM KONTAKT) BTM C BTM NO (NEDRE BRYTARE, SLUTFUNKTION) BTM NO BTM NC (NEDRE BRYTARE, BRYTFUNKTION) BTM NC BOTTOM SWITCH (NEDRE BRYTARE) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 1) 1 Separat tvåpolig plint SOL PWR 2 (MATNING MG-VENTIL SOL PWR 2) 2 SOL 1 (MG-VENTIL 1) SOL SOL 22(MG-VENTIL 2) 5.8 Modell SR14_ TOP NC1 (ÖVRE BRYTARE 1, BRYTFUNKTION) TOP NC1 TOP NO1 (ÖVRE BRYTARE 1, SLUTFUNKTION) TOP NO1 TOP C1 (ÖVRE BRYTARE 1, GEMENSAM KONTAKT) TOP C1 TOP C2 (ÖVRE BRYTARE 2, GEMENSAM KONTAKT) TOP C2 TOP NO2 (ÖVRE BRYTARE 2, SLUTFUNKTION) TOP NO2 TOP NC2 (ÖVRE BRYTARE 2, BRYTFUNKTION) TOP NC2 BTM NC1 (NEDRE BRYTARE 1, BRYTFUNKTION) BTM NC1 BTM NO1 (NEDRE BRYTARE 1, SLUTFUNKTION) BTM NO1 BTM C1 (NEDRE BRYTARE 1, GEMENSAM KONTAKT) BTM C1 BTM C2 (NEDRE BRYTARE 2, GEMENSAM KONTAKT) BTM C2 BTM NO2 (NEDRE BRYTARE 2, SLUTFUNKTION) BTM NO2 BTM NC2 (NEDRE BRYTARE 2, BRYTFUNKTION) BTM NC2 TOP SWITCH (ÖVRE BRYTARE) (Brytarens båda kontakter fungerar samtidigt) BOTTOM SWITCH (NEDRE BRYTARE) (Brytarens båda kontakter fungerar samtidigt) SOL PWR 1 (MATNING MG-VENTIL SOL PWR 1) 1 Separat tvåpolig plint SOL PWR 2 (MATNING MG-VENTIL SOL PWR 2) 2 SOL 1 (MG-VENTIL 1) SOL 2 (MG-VENTIL 2) 5.9 Modell SR92_ V+ V + CAN_H (BUSS CAN_H) Shield Shield (Skärm) CAN_L (BUSS CAN_LN) V- V ma Transmitter* (4 20 ma sändare) Solenoid Valve* (Magnetventil*) Solenoid Valve* (Magnetventil*) * Sändare och magnetventiler medföljer inte. Ain + (Analog Ain ingång) + Ain - (Analog Ain ingång) - OUT 1 - OUT (Utgång) 1-24VDC OUT 2 -

15 Modell SR93_ FB + (Fieldbuss) FB + FB - (Fieldbuss) FB - Piezo Valve* (Piezoventil) Piezo Valve* (Piezoventil) *Piezoventilen medföljer inte. OUT1 + OUT1 (Utgång) + OUT1 - OUT1 (Utgång) - OUT2+ OUT2 (Utgång) + OUT2 - OUT2 (Utgång) - SIM SIM JMPR SIM SIM JMPR 5.11 Modell SR95_ V + V + BUS BUS + (BUSS) + BUS BUS - (BUSS) - V - V ma Transmitter* (4 20 ma sändare) Solenoid Valve* (Magnetventil*) Solenoid Valve* (Magnetventil*) Ain + (Analog Ain ingång) + Ain - (Analog Ain ingång) - OUT 1 + OUT (Utgång) 1 + OUT 1 OUT - (Utgång) 1 - OUT 2 + OUT (Utgång) 2 + OUT 2 OUT - (Utgång) 2 - * Sändare och magnetventiler medföljer inte Modell SR96_ ASI + ASI (BUSS) + ASI ASI - (BUSS) - Aux IN Aux + (Ingång) IN + Aux IN1 Aux - (Ingång) IN1 - Aux IN2 Aux - (Ingång) IN2-3 wire RTN (Treledare 3 wire RTN) OUT 2 OUT + (Utgång) 2 + OUT 2 OUT - (Utgång) 2 - OUT 1 + OUT (Utgång) 1 + OUT 1 OUT - (Utgång) 1 - Solenoid valve* (Magnetventil*) Solenoid valve* (Magnetventil*) * Sändare och magnetventiler medföljer inte.

16 16 6 TYPKOD Gränslägesbrytare, Neles SolaR SR 2F B5 H DN 1. PRODUKTGRUPP Gränslägesbrytare Neles Solar av mekanisk eller beröringsfri typ. 2. SERIEBETECKNING SR Gränslägesbrytare Neles Solar av mekanisk eller beröringsfri typ, IP67 (Nema 4, 4X, 6) Drifttemperatur: -40 C +80 C. 3. GIVARE/KOMMUNIKATION Beröringsfria modeller 33 SST-givare, dubbelmodul, NO, V DC / V AC 2E 2 st halvledargivare NPN, treledare, P+F NBB2-V3-E0-V5 2F 2 st halvledargivare PNP, treledare, P+F NBB2-V3-E2-V5 2L 2 st SPST Maxx-Guard-brytare (reed) med lysdioder, 250 V AC / 24 V DC 2P 2 st SPST Maxx-Guard-brytare (reed), 250 V AC / 24 V DC Egensäkra modeller 44 Namur -givare, dubbelmodul, (DIN 19234), 6 29 V DC 2N 2 st P+F NJ2-V3-N (DIN 19234) 2A 2 st P+F NJ2-12GK-SN 2J 2 st SPST Maxx-Guard (passiv), 250 V AC / 24 V DC 2K 2 st SPST Maxx-Guard med lysdioder (reed), 250 V AC / 24 V DC Mekaniska modeller 2V 2 st SPDT mekaniska, försilvrade kontakter 2W 2 st SPDT mekaniska, förgyllda kontakter (passiv egensäker) 14 2 st mekaniska DPDT VCT-bussmoduler 92 DeviceNet VCT 93 Foundation Fieldbus VCT, effektmatning via bussen, egensäker 94 Foundation Fieldbus VCT, extern effektmatning 95 Modbus VCT 96 AS-Interface VCT 4. HÖLJE/GENOMFÖRINGAR B2 2 st genomföringar 1/2" NPT B5 2 st genomföringar M20x1,5 B8 2 st genomföringar PG AXEL H Montageset krävs för H-koppling, används med Neles-ventiler. Gränslägesbrytarens montageyta enl. standarden VDI/VDE L 15 mm Namur. Montageset krävs. M 25 mm Namur, (VDI/VDE 3845) S Koppling med dubbla tappar. Montageset krävs. 6. LÄGESVISARE DN Röd - stängd, grön - öppen. Metso/Neles logo. SN Trevägsflöde, se tabell i avsnitt 4. Metso/Neles logo. TN Trevägsflöde, se tabell i avsnitt 4. Metso/Neles logo. 0N Ingen lägesvisare. Metso/Neles logo Metso Automation Inc. Europe, Levytie 6, P.O. Box 310, Helsinki, Finland. Tel Fax North America, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA. Tel Fax Latin America, Av. Independéncia, Iporanga, , Sorocaba-São Paulo, Brazil. Tel Fax: /49 Asia Pacific, 238A Thomson Road, #25-09 Novena Square Tower A, Singapore. Tel Fax Middle East, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai, United Arab Emirates. Tel Fax
