Tyco AVID Position Monitors. CR Position Monitor Korrosionsbeständig IP66 lägesindikering.

Transkript

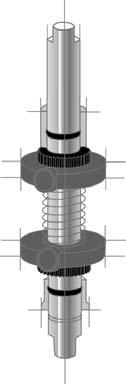

1 AVID (Automated Valve Interface Devices) serien med lägesindikeringar representerar den senaste teknologin för indikering av automatiserade kvartvarvsventiler. Alla AVID produkter passar ställdon med NAMUR anslutning. EasiFix Kamjustering Vibrationståliga självlåsande kammar fästa på en räfflad axel kan enkelt justeras för hand. Eftersom inställningen inte görs med skruvar kan dessa ej komma ur läge. Montering AVID -lägesindikatorerna monteras direkt på manöverdonet. Lättåtkomlig kopplingsplint med två extra anslutningar för integrering av magnetventil för enkel kabeldragning. HiVue Lokal Visuell Indikering Alla modeller har en stöttålig och korrosionsbeständig HiVue -indikator som kan visa exakt ventilläge från valfri position upp till 50 meters avstånd. ATEX godkänd CR ZR XA ZR + CR Position Monitor Korrosionsbeständig IP66 lägesindikering. XA Position Monitor Flamsäker ATEX godkänd lägesindikator för skyddsklassat område. ZR Position Monitor Korrosionsbeständig ATEX godkänd lägesindikering för installationer som kräver egensäkra komponenter. ZR Plus Control Position Monitor Integrerad indikering och kontroll av en 5/2- eller 3/2-magnetventil i ett och samma ATEX-godkännande. EasiFix Kamjustering Tyco förbehåller rätten till ändringar utan föregående information AVDSB-0017-SV-0901

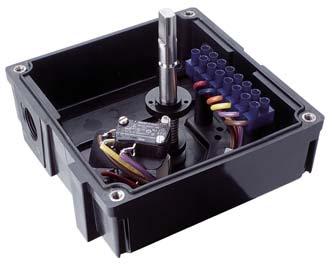

2 Modell CR Position Monitor CR representerar ingångsmodellen för Tyco AVID serien med lägesindikreingar. 84 Det IP66-klassade hartshöljet garanterar både styrka och korrosionsbeständighet. Extra ledningsingång för elektrisk integrering av magnetventiler. 8 polig löstagbar kopplingsplint för enkel anslutning och inkoppling av magnetventil. För egensäkrade applikationer rekommenderas guldpläterade mekaniska brytare i kombination med en egensäker barriär. Alternativt kan en egensäker induktiv närhetsgivare användas M20 x 1.5 (2x) 14.2 (Namur-standard) 35 KV MODMOUNT Teknisk specifikation Mikrobrytare V3 (mekanisk) Elektrisk klassificering (resistiv belastning) Induktiv närhetsgivare 15 A / V AC 15 A / 24 V DC 2,5 A / 48 V DC Pepperl & Fuchs: NJ2-V3-N, NBB3-V3-Z4, NBB2-V3-E2 IFM: IS5026, IS5001, IS0003, IS5003, NS5002 Turck: Bi2-Q10S-AP6X, Bi2-Q10S-YOX Telemecanique: XS7-H10PA340 Skyddsklass IP66 2 x M20 x 1.5 Anslutningsplint 8 platser (utskjutbar plint) -20 C till +80 C Del Beskrivning Materialspecifikation 1 Hölje med HiVue-indikator ABS (genomskinlig vit) 2 Axelmontage med Buna-N O-ringar Acetalharts 3 Anslutningsplint och brytarenhet ABS (svart) 4 Brytare till axellagringsplatta ABS (svart) 5 Kåpa med EPDM O-ring ABS (svart) 6 Monteringsskruvar, manöverdon Rostfritt stål 7 Namur och x 16 mm axelkoppling Acetalharts 8 -fäste Acetalharts 9 Fäste för kåpans skruvar Rostfritt stål Tyco förbehåller rätten till ändringar utan föregående information sida 2

3 Flamsäker ATEX godkänd II 2 G D T80 C EEx d II B T6 lägesindikator för skyddsklassat område. XA Position Monitor - Skyddsklassat område Flamsäker ATEX II 2 G D T80 C EEx d II B T6 klassad aluminiumomslutning, utrustad med 2 eller 4 mekaniska brytare. Enligt ATEX för installation i kategori 2 grupp 2 Zon 1, 2 (G) och/eller Zon 21, 22 (D). Alla enheter är tillverkade för IP67 och Nema 4. Godkännande: ATEX, UL, FM, CSA. Tillgängligt med induktiva brytare. 0 till 100% Återföringssignal. KABELGEN. (2 ST) 59 DIA & Elektrisk Klassning 15 amp/125/250 VAC Induktiva sensorer XA Position Monitor finns även tillgängligt med 2 & 3-trådse DC PNP/NPN (NO/NC) induktiva sensorer (%-36 VDC) och 2-tråds AC/DC induktiva sensorer ( AC/ DC). Skyddsklass IP67, ATEX II 2 G D T80 C EEx d II B T6 UL, FM & CSA Nema 4, 4X Kl. Grp. C & D, Cl.. II, Grp E, F & G, Div. 1 & 2 Del Material Hus Aluminium Lock Aluminium Axel Rostfritt stål Skruvar Rostfritt stål HiVue Copolyester Nylon 2 x M20 2 x PG 13.5 / 1/2 NPT 8 eller 16 poler EEx d Godkänd vid omgivning -20 C till +40 C Tyco förbehåller rätten till ändringar utan föregående information sida 3

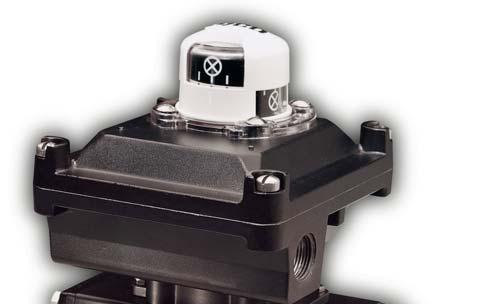

4 Model ZR Position Monitor Korrosionsbeständig, IP67 resin omslutning för de flesta applikationer, skyddsklassat område och egensäker, Zon 1, 2 (G) och/eller Zon 21, 22 (D). 59 DIA. Kraftig resin omslutning för korrosiva miljöer Lägessensorer finns tillgängliga som mekaniska och induktiva Mekaniska brytare (SPDT kapacitet) Induktiva sensorer är internationellt godkända för egensäkra applikationer lika som mekaniska brytare under klassificeringen Simple Apparatus Två kabelgenomföringar och lättillgänglig kopplingsplint med två extra poler för integrering av magnetventil 0 till 100% Återföringssignal Lämplig för skyddsklassat område Zon 1 och 2, då T-sensor är inkopplad M20/PG 13.5/ 1/2 NPT (2 ST) % Skyddsklass IP67 ATEX II 2 G / 3 D EEx ia II C T 6 II 2 G / 3 D T80 C EEx me II T 6 Elektrisk Klassning 15 amp/125/250 VAC ZR med V3 Mek. ZR med NJ2-V3-N 2 x M20 2 x PG 13.5 / 1/2 NPT 8 poler -40 C till +80 C -25 C till +80 C Induktiv (Solid State), egensäker Sensorområde 2-4 mm D.C. volt 2 tråd enligt DIN 234 (NAMUR) Hysteres Cirka 5% Switch Frekvens 1.5 KHz Nominell spänning 8 VDC Matningsspänning 5-25 VDC Strömkonsumtion 1mA, 3mA Del Material Hus Resin (Nylon) Lock Transparent Polycarbonate Axel Rostfritt stål Skruvar Rostfritt stål HiVue Copolyester Nylon T-Sensor för EEx m e Klassificering SPDT Form C Normalt Öppen Kontakter Tungsten Elektrisk Klassning 3A / 120VAC, 2A / 24VDC, 1.5A / 230VAC Kontakt Resistans 0.08 Ohms Tätning Inkappsling Induktiv ZR control position monitor finns även tillgänglig med 2-tråds DC PNP/NPN (NC/NO) induktiva sensorer (5-36 DC) och 2-tråds AC/DC induktiva sensorer ( AC/ DC). Tyco förbehåller rätten till ändringar utan föregående information sida 4

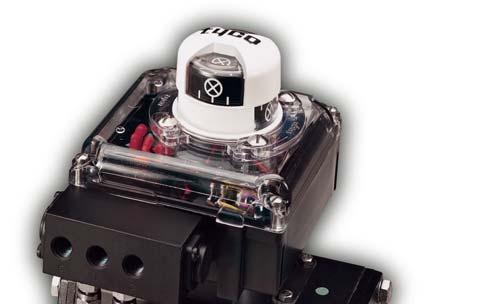

5 ZR Plus integrerar gränslägesgivare med magnetventil i samma omslutning. Kostnad för adaptrar och andra anpassningar elimineras. Model ZR Plus Control Position Monitor Magnetventil är installerad i gränslägesgivarens omslutning. Kraftig resin omslutning. Lägesbrytare finns tillgängligt med mekaniska brytare eller induktiva sensorer. 2 eller 4 SPDT Form C Mikrobrytare eller 2 eller 4 induktiva brytare. Magnetventil i både 3- och 4- vägsutförande levereras i flertal olika spänningar och material. Cv värde 0.7 är standard på alla ventiler. Lämplig för skyddsklassat område Zon 1, 2 (G) och/eller Zon 21, 22 (D) då T-sensor och lämplig spole är monterad DIA MAG- NETVENTIL KABELGEN OMFÖRING Magnetventilspole (standard) Normalt bruk 24 VDC/0 VAC /230 VAC Egensäker 24 VDC, 0.48 Watt Specifikation magetnventil Hus Anodiserat Aluminium Cv.7 Effekt förbrukning 2 watt (VDC) Slang-anslutning 1/4 NPT eller G1/4 ISO228 Konfiguration: Mekaniska 5/2 (3-vägs eller 4-vägs) Elektriska Normalt stängd Tryck 3 till 8 bar Drift-media Luft, inert gas Temp. Klass. T6 (85 C) Temp. -10 till 55 C Cykler 1,000,000 (typ) Montage Alla läge Skyddsklass IP67 ATEX II 2 G / 3 D EEx ia II C T 6 II 2 G / 3 D T80 C EEx me II T 6 1 x M20 1 x PG 13.5 / 1 2 NPT 8 Poler ZR + med V3 Mek. -40 C till +80 C Hus Resin (Nylon) Lock Transparent Polycarbonate Axel Rostfritt stål Skruvar Rostfritt stål HiVue Copolyester Nylon Elektrisk Klassning 15 amp/125/250 VAC Induktiv, egensäker Sensorområde 2-4 mm D.C. volt 2 tråd enligt DIN 234 (NAMUR) Hysteres Cirka 5% Switch Frekvens 1.5 KHz Nominell spänning 8 VDC Matningsspänning 5-25 VDC Strömkonsumtion 1mA, 3mA T-Sensor för EEx m e Klassificering SPDT Form C Normalt Öppen Kontakter Tungsten Elektrisk Klassning 3A / 120VAC, 2A / 24VDC, 1.5A / 230VAC Kontakt Resistans 0.08 Ohms Tätning Inkappsling Induktiv ZR PLUS control position monitor finns även tillgänglig med 2-tråds DC PNP/NPN (NC/NO) induktiva sensorer (5-36 DC) och 2-tråds AC/DC induktiva sensorer ( AC/ DC). Namur axel detaljer Tyco förbehåller rätten till ändringar utan föregående information sida 5
