1 LTU 301 Installationsmanual

2

3 Innehållsförteckning Innehållsförteckning Produktbeskrivning...2 Produktbeskrivning... 2 Tekniska data... 3 Tekniska data... 3 Förberedelser innan installation... 4 Förberedelser innan installation...4 Monteringsinstruktioner...5 Monteringsinstruktioner... 5 LTU 301 Installationsmanual 1

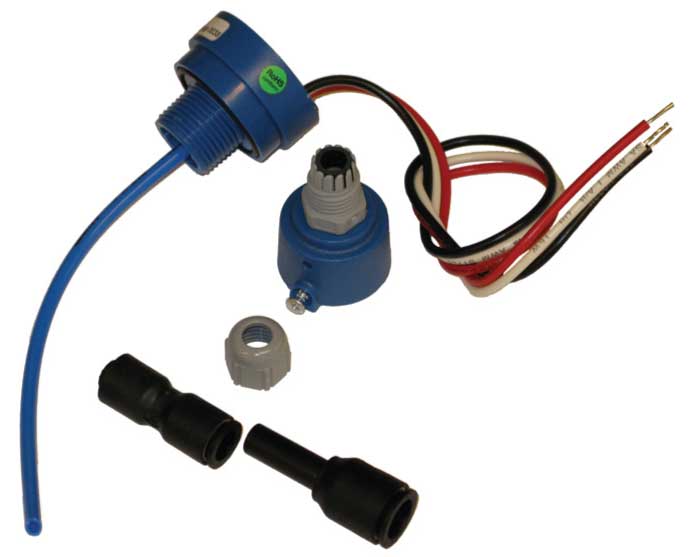

4 Produktbeskrivning Produktbeskrivning Produktbeskrivning LTU 301 är en pneumatisk analog nivågivare som passar FGC-serien. LTU 301 ska användas tillsammans med ett system med öppen klocka. Utsignalen är en standard 4 20 ma likströmssignal vars styrka är proportionell mot den uppmätta nivån. Tabell 1 Art.nr Mätområde i m Kabellängd (m) Mått mm Förminskningsnippel ,5m 0,10 Ø 38x40 (4 till 8 mm) + (8 till 10 mm) ,5m 0,20 Ø 38x40 (4 till 8 mm) + (8 till 10 mm) ,5m 0,50 Ø 38x41 Nej 2 LTU 301 Installationsmanual

5 Tekniska data Tekniska data Tekniska data Matningsspänning: Utsignal: Mätområde: V DC, tretrådssystem 4 20 ma 0 2,5 m Driftstemperatur: -20 C till +50 C Noggrannhet: 4 %. Temperaturglidning: ±5 % under -10 C Kapsling: Vikt: Montering: Material: Maxlängd luftslang: IP30 50 g Lämplig för montering i M20 kabelgenomföringshål PVC 20 m (system med öppen klocka) LTU 301 Installationsmanual 3

6 Förberedelser innan installation Förberedelser innan installation Förberedelser innan installation Innan monteringen av LTU 301 i FGC-kapslingen påbörjas, skall dessa instruktioner läsas igenom noga! OBS!: Risk för apparat- eller komponentskada LTU 301 levereras förmonterad. Innan givaren kan installeras i FGC-kapslingen, måste den därför försiktigt demonteras enligt beskrivningen, i de komponenter som framgår av Figur 1: (sidan 4), nedan. Följs inte instruktionen, kan resultatet bli att givaren förstörs, alternativt felfunktion till följd av skada: 1. Skruva försiktigt av kabelgenomföringen (5) från muttern (2). Detta frigör den blå givarslangen så att muttern (2) kan rotera. 2. Skruva av muttern (2) från givarhuset (1). Om muttern inte roterar fritt, kan låsskruven (6) behöva lossas först Givarhus 2. Mutter 3. O-ring 4. Förminskningsnippel 5. Kabelgenomföring 6. Låsskruv Figur 1 4 LTU 301 Installationsmanual

7 Monteringsinstruktioner Monteringsinstruktioner Monteringsinstruktioner Denna monteringsinstruktion gäller montering av LTU 301 i ett M20-hål i FGC 300 med liten kapsling. Steg 1 Kontrollera att tätning och O-ring är intakta, Figur 2: (sidan 5). Kontrollera också att området runt M20-hålet inuti kapslingen är intakt, Figur 3: (sidan 5). Området runt M20- hålet måste vara oskadat inom 2 mm radie från hålets kant. Figur 2 Figur 3 Steg 2 Placera givaren i M20-hålet enligt Figur 4: (sidan 5) och kontrollera att O-ringen ligger rätt i spåret. Se till att slangen till givardelen inte har lossnat. Om så är fallet måste den återmonteras på givardelens mittersta rör innan monteringsarbetet kan fortsätta. Figur 4 Steg 3 Dra åt givarmuttern för hand tills den börjar ligga an och vrid då muttern ytterligare ett halvt varv. Orienteringen ska vara sådan att det sedan går att dra åt låsskruven. Kontrollera att öppningen på kapslingens insida är helt täckt. Dra fast låsskruven. Resultatet ska se ut som på Figur 5: (sidan 6). LTU 301 Installationsmanual 5

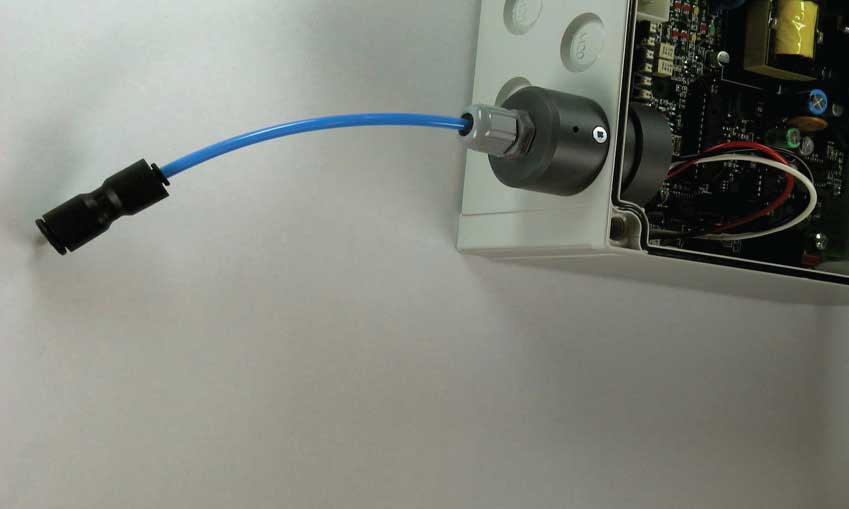

8 Monteringsinstruktioner Figur 5 Steg 4 Montera förminskningsnippeln, se Figur 6: (sidan 6). Figur 6 OBS!: Slangarnas ändar måste vara införda på rätt sätt i förminskningsnippeln! Slangändarna skall vara helt införda i förminskningsnippeln för att säkerställa att de kommer att passera genom o-ringstätningarna inuti. Är de inte helt införda, kan den instängda luftvolymen läcka ut, vilket får trycket att sjunka och följaktligen hindrar trycksensorn från att registrera korrekta värden för vätskenivån. Detta kommer i sin tur att hindra FGC från att starta pumpcykeln vid avsedd vätskenivå. Felaktig (Figur 7: (sidan 7)) och riktig (Figur 8: (sidan 7)) införning av en slang i förminskningsnippeln. 6 LTU 301 Installationsmanual

9 Monteringsinstruktioner Figur 7 Figur 8 Steg 5 Anslut LTU 301 enligt bilderna nedan. Figur 9: (sidan 7) visar montering i en FGC 300 och Figur 10: (sidan 7) visar montering i en FGC mA 4-20mA Svart 2. Vit 3. Röd Figur 9 1. Svart 2. Vit 3. Röd Figur 10 LTU 301 Installationsmanual 7

10

11
