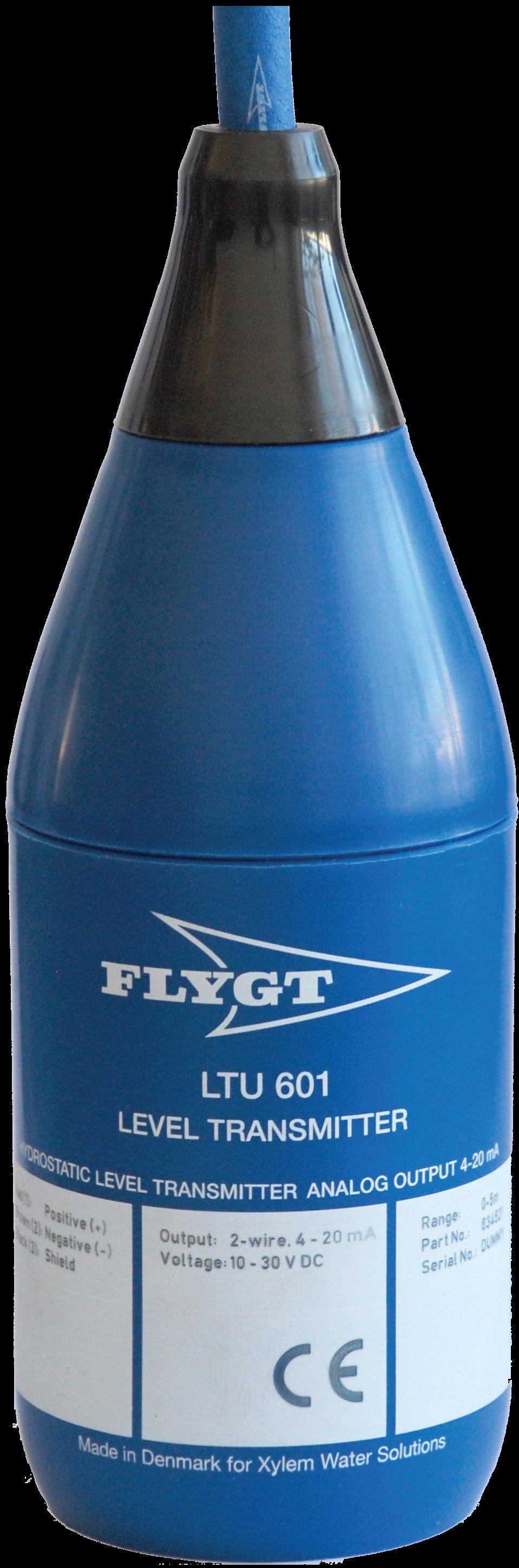

1 Installations- och drifthandbok WS007019A LTU601

2

3 Innehållsförteckning Innehållsförteckning 1 Introduktion och säkerhet Inledning Säkerhetsterminologi och -symboler Personsäkerhet Avyttrande av emballage och produkt Reservdelar Garanti Stöd Produktbeskrivning Allmän beskrivning Godkännanden och standarder Inkoppling och delar Mekanisk installation Monteringskonfiguration Montera enheten Skötsel och hantering Elinstallationer Anslut givaren Öka kabellängden Teknisk referens Tekniska data Givarvarianter... 9 LTU601 Installations- och drifthandbok 1

4 1 Introduktion och säkerhet 1 Introduktion och säkerhet 1.1 Inledning Handbokens syfte Läs och behåll handboken. Avsedd användning Syftet med denna handbok är att tillhandahålla nödvändig information för installation, drift och underhåll av enheten. Spara denna handbok och håll den enkelt tillgänglig där enheten är placerad. AKTSAMHET: Läs denna manual noga innan du installerar och börjar använda produkten. Felaktig användning av produkten kan orsaka personskador och egendomsskador samt upphäva garantin. VARNING: Handhavande, montering eller underhåll av enheten på ett sätt som inte beskrivs i den här manualen kan leda till dödsfall, allvarlig personskada eller skador på utrustningen och omgivningen. Detta innefattar modifiering av utrustningen eller användning av andra delar än de som inte tillhandahålls av Xylem. Om det finns frågor angående avsedd användning av utrustningen ska du kontakta en Xylem-representant innan du går vidare. 1.2 Säkerhetsterminologi och -symboler Om säkerhetsmeddelanden Faronivåer Det är mycket viktigt att du läser, förstår och följer säkerhetsanvisningarna och säkerhetsföreskrifterna noggrant innan du använder produkten. Informationen syftar till att förebygga dessa faror: olyckor och hälsoproblem för personalen skador på produkten fel på produkten Faronivå FARA: Indikering En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador VARNING: En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador AKTSAMHET: En farlig situation som, om den inte undviks, kan leda till lindriga eller måttliga personskador OBS!: En möjlig situation som kan leda till oönskade tillstånd Användning utan risk för personskador 2 LTU601 Installations- och drifthandbok

5 1 Introduktion och säkerhet Farokategorier Farokategorierna kan antingen falla under faronivåer eller låta specifika symboler ersätta de ordinarie faronivåsymbolerna. Elektriska faror indikeras med följande specifika symbol: ELEKTRISK RISK: 1.3 Personsäkerhet Inledning Detta är exempel på andra kategorier som kan inträffa. De faller under ordinarie faronivåer och kan använda kompletterande symboler: Krossrisk. Skärrisk Risk för ljusbåge Förhindra fara på grund av elektricitet Låsning av strömförsörjning Alla myndighetsförordningar och lokala regler angående hälsa och säkerhet ska följas. Undvik risker som är relaterade till elektricitet. Elektriska anslutningar måste alltid göras i enlighet med följande: Standardanslutningarna som beskrivs i produktdokumentationen som levereras med produkten Alla internationella, nationella, statliga och lokala föreskrifter. (Kontakta det lokala elbolaget för närmare information och föreskrifter.) Mer information om gällande krav finns i avsnitten om elektriska anslutningar. FARA: Elektrisk fara Säkerställ att enheten och manöverpanelen är isolerade från strömförsörjningen och inte kan spänningsförsörjas innan arbete på enheten påbörjas. Det här gäller även styrkretsen. Personalens kvalifikationer VARNING: Elektrisk fara Risk för elektrisk stöt eller brännskada. En behörig elektriker måste övervaka allt elektriskt arbete. Följ alla lokala regler och förordningar. Allt arbete på produkten måste utföras av behöriga elektriker eller Xylem-auktoriserade mekaniker. Xylem frånkänner sig allt ansvar för arbete som utförs av ej utbildad, ej auktoriserad personal. 1.4 Avyttrande av emballage och produkt Observera gällande lokala föreskrifter och lagstiftningar angående bortskaffande av avfall. LTU601 Installations- och drifthandbok 3

6 1 Introduktion och säkerhet 1.5 Reservdelar 1.6 Garanti 1.7 Stöd AKTSAMHET: Använd endast tillverkarens originaldelar för att ersätta slitna eller felaktiga delar. Användning av olämpliga reservdelar kan orsaka felfunktioner, skada och personskador och kan även göra garantin ogiltig. Information om garanti finns i säljkontraktet. Xylem ger endast support för produkter som har testats och godkänts. Xylem ger inte support för ej godkänd utrustning. 4 LTU601 Installations- och drifthandbok

7 2 Produktbeskrivning 2 Produktbeskrivning 2.1 Allmän beskrivning Paketet Om nivågivaren Egenskaper Tillgängliga språk Paketet innehåller: Nivågivare med sändarenhet Kabelhållare Nivågivaren är utformad för mätning genom nedsänkning i vätska i öppna kanaler, avlopp och tankar. Den kan användas i både rena och kraftigt nedsmutsade, trögflytande vätskor. Lämpliga tillämpningar omfattar pumpstationer, reningsverk, vattenverk och industriella processtankar. Utsignalen är en standard 4 20 ma likströmssignal, proportionell mot den uppmätta nivån. Beständig och med stor motståndskraft mot smuts, avlagringar och kemikalier på grund av den sömlösa inkapslade konstruktionen och valet av material. 2-tråds 4 20 ma, passiv signalkabel med tryckutjämnande slang Stålförstärkt kabel ger hög draghållfasthet. Kabellängder för standard mätområden: 12 m (39,37 fot) kabel för 0 3 m (0 98,4 fot), 0 5 m (0 16,4 fot) och 0 10 m (0 32,8 fot) områden. För handböcker på andra språk, besök Godkännanden och standarder CE-överensstämmelse Direktiv EMC-direktivet 2.3 Inkoppling och delar inkopplingsavsnitt Kapslingsklass IP 68 Beskrivning I enlighet med EN :1999, EN :1999, EN :2001, EN :2001 Ledningsfärg Röd eller vit Brun Svart Beskrivning Ström V DC Signal/4-20 ma Signaljord/avskärmning (skyddsjordsanslutning) LTU601 Installations- och drifthandbok 5

8 2 Produktbeskrivning Mått på givarkropp mm (6.57 in) mm (2.36 in) WS007036A Mått på kabelanslutning 236 mm (9.29 in) 60 mm (2.36 in) WS007015A Bilden visar den dedikerade kabelkopplingen för den frihängande givarenheten. 6 LTU601 Installations- och drifthandbok

9 3 Mekanisk installation 3 Mekanisk installation Säkerhetsåtgärder Innan arbetet påbörjas, se till att säkerhetsanvisningarna i kapitel Introduktion och säkerhet (sidan 2) har lästs och förståtts. 3.1 Monteringskonfiguration Nivågivaren är dränkbar. 3.2 Montera enheten När den hänger fritt från kabeln med den dedikerade upphängningsanordningen är den inte lägesberoende Sänk försiktigt ned givaren i vätskan så att den tränger igenom ytan långsamt. Låt inte givaren falla fritt ned i vätskan. 2. Fortsätt att sänka ned givaren tills den når sitt arbetsläge vilket är längst ned i dess område ( 4 ma). Överskrid inte detta djup. 3. I förekommande fall, anslut givaren till kabelhållaren. 3.3 Skötsel och hantering Nivågivaren har en robust konstruktion genom val av material och utformning, vilket gör den tolerant mot kemiska och mekaniska skador. Dock måste försiktighetsåtgärder vidtas för att undvika korrosiva medier, övertryck och påverkan från vassa objekt. Lågt ph-värde Rengöring Mekanisk skada Sura förhållanden i mediet, till exempel ph<4, kan minska livslängden på givaren. För mer information, kontakta din lokala försäljnings- och servicerepresentant. Rengör vid behov givaren och skölj med ett milt rengöringsmedel. Om du trycker direkt på membranet kan givaren skadas och garantin ogiltigförklaras. Låt inte givaren falla ned i vätskan och tappa den inte i vätskan. 1 I händelse av turbulens kan givaren sänkas ned i ett rör med en innerdiameter på minst 65 mm (2,56 tum) LTU601 Installations- och drifthandbok 7

10 4 Elinstallationer 4 Elinstallationer Säkerhetsåtgärder Innan arbetet påbörjas, se till att säkerhetsanvisningarna i kapitel Introduktion och säkerhet (sidan 2) har lästs och förståtts. FARA: Elektrisk fara Säkerställ att enheten och manöverpanelen är isolerade från strömförsörjningen och inte kan spänningsförsörjas innan arbete på enheten påbörjas. Det här gäller även styrkretsen. FARA: Elektrisk fara All elektrisk utrustning måste jordas. Testa jordledaren för att verifiera att den är korrekt ansluten. Inspektera ofta elektriska system för att säkerställa att vägen till jord är kontinuerlig. VARNING: Elektrisk fara Risk för elektrisk stöt eller brännskada. En behörig elektriker måste övervaka allt elektriskt arbete. Följ alla lokala regler och förordningar. VARNING: Elektrisk fara Det finns risk för elektriska stötar eller explosion om de elektriska anslutningarna är felaktigt utförda, eller om det finns ett fel eller en skada i produkten. Gör en visuell inspektion av utrustningen för skadade kablar, spruckna hylsor eller andra tecken på skada. Se till att de elektriska anslutningarna har gjorts korrekt. AKTSAMHET: Elektrisk fara Förhindra att kablar blir mycket böjda eller skadade. 4.1 Anslut givaren 4.2 Öka kabellängden Givaren är ansluten till ingången 4 20 ma. 1. Anslut röd eller vit kabel till uteffektplint V likström. 2. Anslut brun kabel till signal/plint 4 20 ma. 3. Anslut den svarta kabeln till signaljord/avskärmningsplint (skyddsjordsanslutning). När tillhandahållen kabellängd är otillräcklig, observera följande: På grund av den tryckutjämnande slangen i givarkabeln kan den inte direktskarvas med en annan kabel. Använd istället kopplingsdosan för detta ändamål (artikelnummer ). Använd avskärmad kabel för att skydda mot elektrisk störning. Signalkablar får aldrig dras nära strömkablar. 8 LTU601 Installations- och drifthandbok

11 5 Teknisk referens 5 Teknisk referens 5.1 Tekniska data Elektrisk specifikation Funktion Mätprincip Nätspänning Utsignal Linjäritet/stabilitet Mätnoggrannhet Långtidsstabilitet Beskrivning Piezoresistiv V DC 2-tråds 4 20 ma, passiv transmitter Bättre än ± 0,5% FS / ± 0,1% FS Bättre än ± 0,25% C (50 86 F) Bättre än ± 0,5% FS över hela temperaturområdet Bättre än ± 0,5% FS per år Temperaturspecifikation Funktion Beskrivning Processmedeltemperatur Nominell C ( F) Temperaturavvikelse, nollpunkt Bättre än ± 0,02% / C Temperaturavvikelse, hela området Bättre än ± 0,02% / C Materialspecifikation, standard Komponent Givarkropp, inklusive plastinkapsling Membran Kabel Beskrivning Rostfritt stål 1,4404 AISI 316 L, polypropylen (PPS) Rostfritt stål 1,4404 AISI 316 L 2 x 0,5 mm (0,078 x 0,02 tum) (tryck), 5 x 0,15 mm (0,19 x 0,006 tum) (data), avskärmat, polyuretangummi (PUR) 5.2 Givarvarianter Specifikationer för mätområde Vid beställning, hänvisa till artikelnumren i listan. Nominellt mätområde, mwg 0 2 m (0 6,56 fot) Artikelnummer; för frihängande montering, 6 m (19,68 fot)kabel Artikelnummer; för frihängande montering, 12 m (39,37 fot)kabel Artikelnummer; för frihängande montering, 20 m (65,61 fot)kabel Artikelnummer; för frihängande montering, 35 m (114,83 fot)kabel Artikelnummer; för frihängande montering, 65 m (213,25 fot)kabel Artikelnummer; med gängad anslutning för rörmontering, 12 m (39,37 fot)kabel 0 3 m (0 9,84 fot) 0 5 m (0 16,4 fot) m (0 32,81 fot) LTU601 Installations- och drifthandbok 9

12 5 Teknisk referens Artikelnummer för tillval Tillbehör och reservdelar Minsta programmerbara område 0 2 m (0 6,56 fot) Största programmerbara område 0 12 m (0 39,37 fot) Maximalt övertryck 3 bar Artikelnummer Alternativ Kopparring Unika artikelnummer per beställning Unika artikelnummer per beställning Artikelnummer Icke-standard kabellängder Icke-standard mätområde Operatörspanel, för nivåindikering Kopplingsbox, för kabel med tryckutjämnande slang, inklusive överspänningsavledare Unika artikelnummer per beställning Kabel (reserv) Kabelhållare (reserv) 10 LTU601 Installations- och drifthandbok

13

14

15

16 Xylem zīləm 1) Den växtvävnad som leder upp vattnet från rötterna 2) Ett ledande globalt vattenteknikföretag Vi är ett globalt team med ett gemensamt mål: att skapa innovativa lösningar som kan uppfylla världens vattenbehov. Vi fokuserar på att ta fram ny teknik för att underlätta användning, hushållning och återanvändning av vatten i framtiden. Vi flyttar, behandlar, analyserar och återför vatten till miljön, och vi hjälper människor att använda vatten effektivt hemma, på arbetet, på fabrikerna och i jordbruket. I mer än 150 länder har vi en stark och långvarig relation med kunder som vet att vi står för en dynamisk kombination av ledande produktvarumärken och expertkunskaper om applikationer med stöd av vår historia som innovatörer. För mer information om hur Xylem kan hjälpa just dig, besök Se för kontaktinformation för din lokala återförsäljare och servicerepresentant. Xylem Water Solutions Global Services AB Emmaboda Sverige Tel: Fax: Besök vår webbplats för den senaste versionen av det här dokumentet och mer information Originalinstruktionerna är på engelska. Alla instruktioner som inte är på engelska är en översättning av originalinstruktionerna Xylem Inc _3.0_sv-SE_ _IOM.LTU601
