Frekvensomriktare för lågspänning. ABB komponentfrekvensomriktare ACS55 0,18 till 2,2 kw / 0,25 till 3 hk Katalog

Transkript

1 Frekvensomriktare för lågspänning ABB komponentfrekvensomriktare ACS55 0,18 till 2,2 kw / 0,25 till 3 hk Katalog

2 ABB komponentfrekvensomriktare ABB komponentfrekvensomriktare ABB komponentfrekvensomriktare är konstruerade för inbyggnad i de mest skilda apparater, som automatiska portsystem, träningsmaskiner, bubbelbad pizzaugnar. Frekvensomriktarna kan levereras omgående är enkla att köpa via ABBs återförsäljarnät. Frekvensomriktarna är kompakta slanka. Det finns flera monteringsmetoder, t.ex. montering på DIN-skena som gör det enkelt att passa in frekvensomriktarna i de mest skilda skåputföranden. Frekvensomriktaren programmeras med omkopplare potentiometrar. Mer avancerad programmering är möjlig via PC-verktyget DriveConfig. Frekvensomriktarna arbetar med enfas matning lämpar sig för bostadsmiljö. Viktiga fakta EMC-filter för Miljöklass 1 som standard: Lämpliga för enfasiga tillämpningar i hem butiksmiljö Kompakt slank Flera installationsalternativ Lågt motorljud med hög kopplingsfrekvens Enkel konfigurering med potentiometer omkopplare Snabb programmering utan krav på nätanslutning Funktion Fördel Kundvärde Tillgänglighet service över Frekvensomriktarna är tillgängliga världen över finns Snabba tillförlitliga leveranser med välutvecklad hela världen ständigt på lager i fyra regioner. support i alla länder. Det globala service- supportnätverket är ett av de största i branschen. Enfasmatning Lämpliga för enfasiga tillämpningar i hem butiksmiljö Undviker de kostnader för kabeldragning installation som är associerade med trefasmatning Slankt utförande Kan enkelt byggas in i de flesta elskåp Skåpen kan göras mindre eller komponenterna packas tätare Flera installationsalternativ Kan monteras med skruvar eller på DIN-skena, sida vid sida eller sidledes Samma omriktartyp kan användas i olika konstruktioner - sparar tid installationskostnad Hög kopplingsfrekvens Lågt motorljud Mindre störningar för byggnadsanvändarna Inbyggt EMC-filter God elektromagnetisk kompatibilitet. Låg EMC-emission i alla miljöer RFI-filter av kategori C2 (Miljöklass 1) som standard. Enkel konfiguration Snabb inställning enkel konfigurering Betydande tidsbesparing. Minimala krav på expertkompetens. DriveConfig-paket som tillval Snabb, enkel säker konfigurering av frekvensomriktare, Betydande tidsbesparing. Omriktaren kan konfigureras utan krav på nätanslutning. utan hjälp av elektriker. Brett utbud av tillämpningsparametervärden vilket tillåter många funktioner. Omriktaren lämpar sig för ett brett tillämpningsområde. Tillförlitlig kopiering av parametervärden från PC till frekvensomriktare. Minskad risk för fel under konfigureringen. Brett omgivningstemperaturområde Omriktarna kan användas vid omgivningstemperaturer upp till 55 C En samma frekvensomriktarserie kan användas i många olika miljöförhållanden 2 ABB component drives ACS55 Katalog

3 Typiska applikationer ABB komponentfrekvensomriktare erbjuder varvtalsregleringens fördelar till mängder av tillämpningar, som fläktar, pumpar, materialhanteringssystem, industrimaskiner många andra. I automatiska portsystem styr frekvensomriktaren portbladets öppnings- stängningsrörelse. Lösningen medför mjuk start mjukt stopp, vilket är lika med lägre underhållskostnader. Det kompakta utförandet gör det möjligt att installera omriktaren, även i portsystem där utrymmet typiskt är begränsat. I solenergisystem styr frekvensomriktaren elmotorn som vrider solpanelerna mot solen. Med tillåten omgivningstemperatur upp till 55 C kan omriktaren användas även i termiskt krävande miljöer. Det medföljande DriveConfigpaketet erbjuder ett snabbt säkert sätt att konfigurera multipla frekvensomriktare för hundratals eller tusentals solpaneler. I löpband styr frekvensomriktaren varvtalet hos motorn som driver bandet. Frekvensomriktaren levererar högt vridmoment noggrann varvtalsreglering genom löpbandets hela varvtalsområde, ger god komfort i form av mjuk acceleration retardation. Det hörbara ljudet minskar genom att frekvensomriktaren arbetar med hög kopplingsfrekvens. EMC-filter för Miljöklass 1 ingår som standard ger låg EMC-emission i alla miljöer. I bubbelbad styr frekvensomriktaren pumpen som genererar vattenjetstrålar genom badets munstycken. Användaren styr start, stopp intensitet via en manöverpanel som är ansluten till frekvensomriktarens I/O. Omriktaren ger låg ljudnivå genom hög kopplingsfrekvens. Frekvensomriktarens kylflänsar gör det möjligt att välja en kapsling med hög skyddsgrad. Katalog ABB komponentfrekvensomriktare, ACS55 3

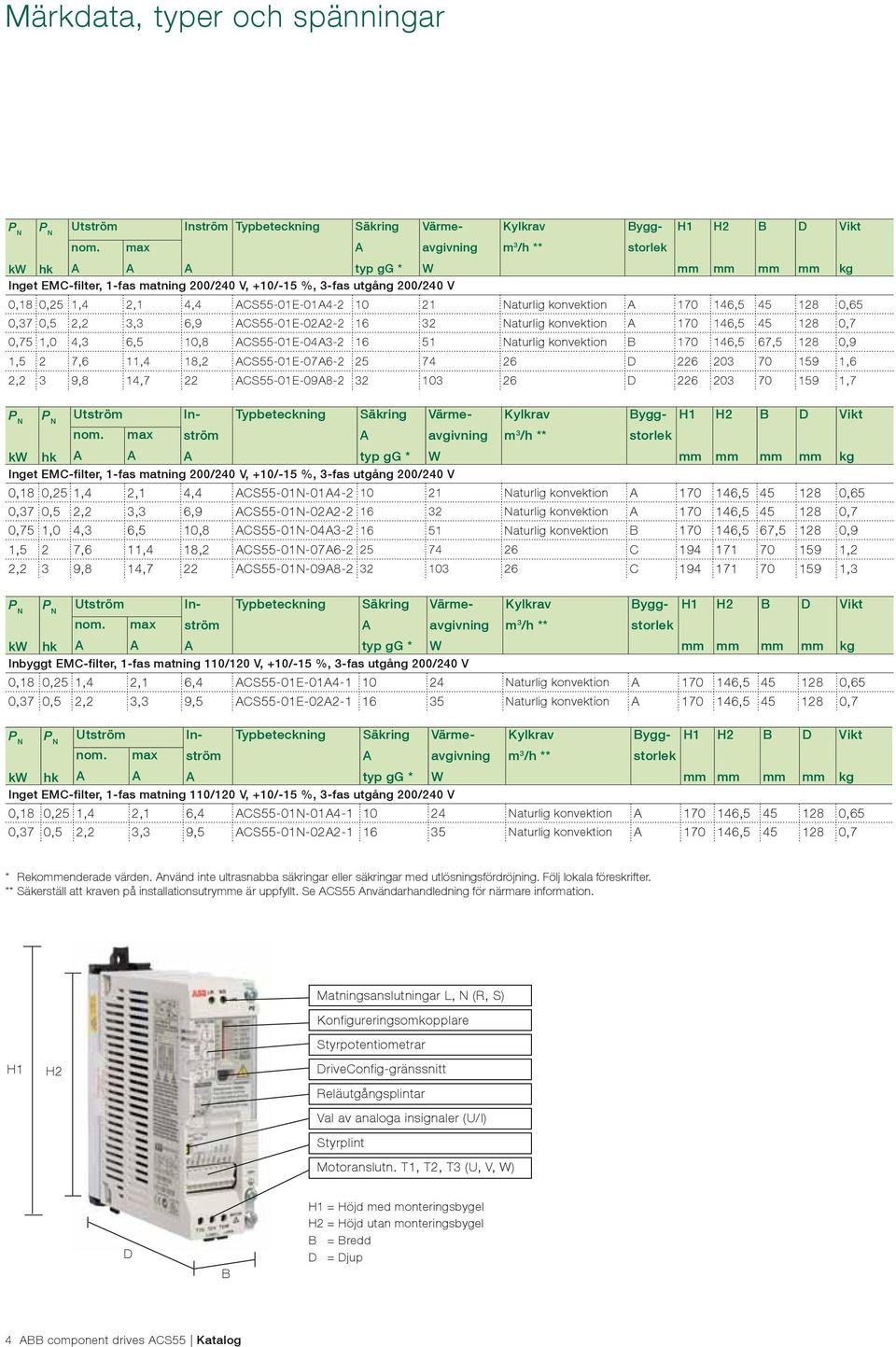

4 Märkdata, typer spänningar Utström Inström Typbeteckning Säkring Värme- Kylkrav Bygg- H1 H2 B D Vikt nom. max A avgivning m 3 /h ** storlek kw hk A A A typ gg * W mm mm mm mm kg Inget EMC-filter, 1-fas matning 200/240 V, +10/-15 %, 3-fas utgång 200/240 V 0,18 0,25 1,4 2,1 4,4 ACS55-01E-01A Naturlig konvektion A , ,65 0,37 0,5 2,2 3,3 6,9 ACS55-01E-02A Naturlig konvektion A , ,7 0,75 1,0 4,3 6,5 10,8 ACS55-01E-04A Naturlig konvektion B ,5 67, ,9 1,5 2 7,6 11,4 18,2 ACS55-01E-07A D ,6 2,2 3 9,8 14,7 22 ACS55-01E-09A D ,7 Utström In- Typbeteckning Säkring Värme- Kylkrav Bygg- H1 H2 B D Vikt nom. max ström A avgivning m 3 /h ** storlek kw hk A A A typ gg * W mm mm mm mm kg Inget EMC-filter, 1-fas matning 200/240 V, +10/-15 %, 3-fas utgång 200/240 V 0,18 0,25 1,4 2,1 4,4 ACS55-01N-01A Naturlig konvektion A , ,65 0,37 0,5 2,2 3,3 6,9 ACS55-01N-02A Naturlig konvektion A , ,7 0,75 1,0 4,3 6,5 10,8 ACS55-01N-04A Naturlig konvektion B ,5 67, ,9 1,5 2 7,6 11,4 18,2 ACS55-01N-07A C ,2 2,2 3 9,8 14,7 22 ACS55-01N-09A C ,3 Utström In- Typbeteckning Säkring Värme- Kylkrav Bygg- H1 H2 B D Vikt nom. max ström A avgivning m 3 /h ** storlek kw hk A A A typ gg * W mm mm mm mm kg Inbyggt EMC-filter, 1-fas matning 110/120 V, +10/-15 %, 3-fas utgång 200/240 V 0,18 0,25 1,4 2,1 6,4 ACS55-01E-01A Naturlig konvektion A , ,65 0,37 0,5 2,2 3,3 9,5 ACS55-01E-02A Naturlig konvektion A , ,7 Utström In- Typbeteckning Säkring Värme- Kylkrav Bygg- H1 H2 B D Vikt nom. max ström A avgivning m 3 /h ** storlek kw hk A A A typ gg * W mm mm mm mm kg Inget EMC-filter, 1-fas matning 110/120 V, +10/-15 %, 3-fas utgång 200/240 V 0,18 0,25 1,4 2,1 6,4 ACS55-01N-01A Naturlig konvektion A , ,65 0,37 0,5 2,2 3,3 9,5 ACS55-01N-02A Naturlig konvektion A , ,7 * Rekommenderade värden. Använd inte ultrasnabba säkringar eller säkringar med utlösningsfördröjning. Följ lokala föreskrifter. ** Säkerställ att kraven på installationsutrymme är uppfyllt. Se ACS55 Användarhandledning för närmare information. Matningsanslutningar L, N (R, S) Konfigureringsomkopplare Styrpotentiometrar H1 H2 DriveConfig-gränssnitt Reläutgångsplintar Val av analoga insignaler (U/I) Styrplint Motoranslutn. T1, T2, T3 (U, V, W) D B H1 = Höjd med monteringsbygel H2 = Höjd utan monteringsbygel B = Bredd D = Djup 4 ABB component drives ACS55 Katalog

5 Tillbehör DriveConfig-paket DriveConfig-paketet är ett PC-verktyg för konfigurering inställning av ACS55-omriktare där bredare funktionalitet krävs. Produkten gör det möjligt att ställa in parametrar uppgradera programvara utan att omriktaren behöver spänningssättas. Enheterna behöver inte ens tas ut ur sina leveransförpackningar. Det finns därmed inget behov av ett säkert ompackningsområde. DriveConfig-paketet tillåter styrning övervakning online av upp till fyra signaler samtidigt. Tillsammans med omriktarna i serie ACS55 bidrar DriveConfig-paketet till snabb konfigurering, noggrann parameterinställningar tillförlitlig drift. DriveConfig-paketet ger användaren tillgång till ett bredare parametervärdeområde, vilket ger produkten ytterligare användningsmöjligheter. Se tabellen till höger för värdeområde, funktioner ärvärdessignaler som tillåts av DriveConfig-paketet. I DriveConfig-paketet ingår: Maskinvara kablar PC-programvara Beskrivning på engelska (tryckt PDF) Batteriladdare Systemkrav för DriveConfig-paketet: PC med operativsystemet Microsoft Windows 2000/XP/ Vista/Windows 7 Ledig USB-port på PCn Tillämpningsparametrar P1105 Max referens 0 till 250 Hz P1202 Konstant varvtal 1 0 till 250 Hz P1203 Konstant varvtal 2 0 till 250 Hz P1204 Konstant varvtal 3 0 till 250 Hz P1301 AI min 0/1 (0/20 %) P1401 Reläutgång Fel/Fel (-1)/Drift P2007 Min frekvens 0 till 250 Hz P2008 Max frekvens 0 till 250 Hz P2021 Min frekvens för att modulera P2102 Stoppmetod Utrullning/ramp P2202 Accelerationstid 0,1 till 100 s P2203 Retardationstid 0,1 till 100 s P2603 IR-kompenseringsspänning 0 till 80 V P2604 IR-kompenseringsfrekvens 0 till 250 Hz P2605 U/f-förhållande Linjärt/kvadratiskt P2606 Kopplingsfrekvens 5/16 khz P3005 Överhettningsskydd för motor Aktivera/deaktivera P3101 Reset Stopp/automatisk + stopp / Ingen reset P9902 Tillämpningsmakro ABB-standard, pulsstyrning växlande, konstant varvtal, Motorpotentiometer, Motpot (R) P9905 Motorns märkspänning 110 till 230 V AC P9906 Motorns märkström 50 till 150 % P9907 Motorns märkfrekvens 40 till 250 Hz P9912 Programvaruparametrar Ärvärdessignaler (endast läsning) P0102 Utfrekvens Hz P0104 Ström A P0107 DC-spänning V P0109 Utspänning V P0111 Referens Hz P0160 DI-status 000/111 P0162 RO-status 0/1 P0401 Senaste fel Felnamn Potentiometer Potentiometern ACS55-POT är ett tillval för frekvensomriktare ACS55. Förutom själva potentiometern ingår två switchar för styrning av drivsystemet - start/stopp fram/back. Potentiometer ACS55-POT kräver ingen extern matningskälla. Katalog ABB komponentfrekvensomriktare, ACS55 5

6 Tekniska data Nätanslutning Effektområde 0,18 till 2,2 kw Spänning 1-fas, 110 till 120 V 200 till 240 V, +10 /-15 % Frekvens 48 till 63 Hz Motoranslutning Spänning 3-fas, från 0 till U MATNING (för 110/120 V från 0 till 230 V) Kopplingsfrekvens Standard 5 khz, inställbar upp till 16 khz med automatisk reduktion av kopplingsfrekvens Driftmiljö Omgivningstemperatur -20 till 40 C Vid märkström 5 khz kopplingsfrekvens - ingen frost tillåten Upp till 55 C Med nedstämpling Installationshöjd Utström Märkström: 0 till 1000 m, reducerad med 1 % per 100 m vid höjder från 1000 m till 2000 m Relativ fuktighet Under 95 % (utan kondens) Kapslingsklass IP20 Föroreningsgrad/ miljövillkor Ledande damm ej tillåtet, korrosiva vätskor eller gaser (IEC ) Frekvens 0 till 120/130 Hz, 0 till 250 Hz med DriveConfig-paketet Överbelastningskapacitet 150 % (60 s) Motorstyrningsmetod Skalär U/f Tillämpningsparametrar Standard Med DriveConfigpaketet Motorns märkfrekvens 50/60 Hz 40 till 250 Hz Accelerationstid 0,1 till 30 s 0,1 till 100 s Retardationstid 0,1 till 30 s 0,1 till 100 s Max frekvens 50 till 120 Hz 0 till 250 Hz Reläutgång Fel/Drift Fel/Fel (-1)/Drift Belastningstyp Pump/fläkt eller konstant Styranslutningar En analog ingång Spänningssignal 0 (2) till 10 V, 200 kω enkel Strömsignal 0 (4) till 20 ma, 100 Ω enkel Potentiometerreferensvärde 10 V ±2 % max. 10 ma, 1kΩ R 10 kω Svarstid 60 ms Upplösning 0,1 % Noggrannhet ±1 % Tre digitala ingångar 12 V DC med intern matning eller 12 till 24 V DC extern matning, PNP Ingångsimpedans 1,5 Ω Svarstid 9 ms En reläutgång Brytspänning 12 till 250 V AC eller max 30 V DC Max kontinuerlig ström 2 A Regelförenlighet Lågspänningsdirektivet 2006/95/EG EMC-direktivet 2004/108/EG Maskindirektivet 2006/42/EG Kvalitetssäkringssystemet ISO 9001 miljöledningssystemet ISO Godkännanden enligt CE, UL, cul, C-Tick GOST R RoHS-kompatibel Typiska I/O-anslutningar EMC-standarder generellt ACS55 EN /A11 (2000), produktstandard EN (2004), produktstandard EN 55011, produktfamilj- jog back start/ stopp COM COM SPEED/AI +10 V +12 V START REV JOG SCR Miljöklass 1, obegränsad distribution Miljöklass 1, begränsad distribution standard för industriell, vetenskaplig medicinsk utrustning Kategori C1 Grupp 1 Klass B Kategori C2 Grupp 1 Klass A RO1 RO2 fel eller drift Miljöklass 2, obegränsad distribution Kategori C3 Grupp 2 Klass A Miljöklass 2, begränsad distribution Kategori C4 Ej tillämpligt 6 ABB component drives ACS55 Katalog

7 Tjänster Före inköp Order leverans Installation idrifttagning Drift underhåll Uppgradering ombyggnad Byte återvinning Utbildning fortbildning Teknisk support Serviceavtal Alla industriella verksamheter har ett gemensamt mål: att öka sin produktion till lägsta möjliga kostnad, utan att kompromissa med produktkvaliteten. Ett av ABBs viktigaste mål är att maximera tillgängligheten i sina kunders processer genom att säkerställa optimal livslängd hos alla ABBprodukter, förutsägbart, säkert till låg kostnad. Maximal förräntning Centralt bland ABBs tjänster är företagets modell för livscykeladministration. Alla tjänster för ABBs lågspänningsomriktare planeras enligt denna modell. Kunderna kan enkelt se vilka tjänster som är tillgängliga i olika faser. Frekvensomriktarspecifika underhållsscheman baseras också på denna fyrfasmodell. Därmed har kunderna full kontroll Tjänsterna för ABBs lågspänningsomriktare sträcker sig över hela värdekedjan, från kundens första förfrågan, genom produktens hela livscykel, fram till skrotning återvinning. I värdekedjan erbjuder ABB utbildning fortbildning, teknisk support serviceavtal. Allt med stöd av ett av världens mest omfattande globala försäljnings- servicenätverk för frekvensomriktare. över när det är dags att byta komponenter utföra andra underhållsingrepp. Modellen hjälper även kunden att besluta om uppgraderingar, moderniseringar utbyten. Professionell administration av livscykeln maximerar förräntningen av en lågspänningsomriktare från ABB. ABBs livscykelmodell för drivsystem Aktiv Klassisk Aktiv Klassisk Omriktaren, med fullständig livscykelservice, fi nns för inköp. Omriktaren, med fullständig livscykelservice, fi nns tillgänglig för anläggningsutbyggnad. Fullständig livscykelservice För att garantera tillgänglighet till fullständig livscykelservice måste frekvensomriktaren vara i Aktiv eller Klassisk fas. En frekvensomriktare kan hållas i Aktiv eller Klassisk fas genom uppgradering, ombyggnad eller utbyte. Aktiv Klassisk Begränsad Föråldrad Reservdelar samt underhålls- reparationstjänster tillhandahålls så länge material kan anskaffas. ABB kan inte garantera fullständig livscykelservice, av tekniska orsaker eller till rimlig kostnad. Begränsad livscykelservice Varning! En frekvensomriktare som går in i Begränsad eller Föråldrad fas har begränsade möjligheter att repareras. Detta kan ge lång stilleståndstid i processen. För att undvika detta, håll omriktaren i Aktiv eller Klassisk fas. ABB tillämpar en modell i fyra faser för att administrera produkter under deras livscykel ge kunderna effektiv support. Exempel på livscykelservice är: val dimensionering, installation idrifttagning, förebyggande avhjälpande underhåll, fjärrservice, reservdelsservice, utbildning fortbildning, teknisk support, uppgradering ombyggnad, byte återvinning. Katalog ABB komponentfrekvensomriktare, ACS55 7

8 Kontakta oss Copyright 2010 ABB. Med ensamrätt. Tekniska data kan komma att ändras utan föregående meddelande. 3AFE REV D SV
