Konceptprogram för skalbyggnad

Transkript

1 Konceptprogram för skalbyggnad Fastighetsutvecklare Anders Lövefors BILD LOCUMS BILDARKIV

2 Långsiktiga byggnader ger bättre vård

3 Syfte - Standardisering av lokallösningar - Standardisering av vård- och stödprocesser

4 Målsättningar för nya byggnader Effektivare och säkrare vård - Hög intern flexibilitet för verksamheten - Verksamhetsdrift med minimering av störningar -Goda samband mellan verksamheter Långsiktigt hållbara byggnader och sjukhus - Lång ekonomisk livslängd - Hög utnyttjandegrad

5 En byggnads delar efter olika livslängd

6 Generellaegenskaper Verksamheternas krav förändras ständigt Funktionsanpassat Generellt

7 Vilka verksamheter omfattas? Nya Karolinska Akut- och operationsbyggnader

8 Krav i konceptprogram under följande rubriker: ÖVERGRIPANDE MÅL ÖVERGRIPANDE UTFORMNING AV BYGGNAD UTFORMNING AV STOMME OCH VAL AV MODUL UTFORMNING INSTALLATIONER OMBYGGNAD ANPASSNING BEFINTLIGA FÖRHÅLLANDEN BYGGNADS- OCH INSTALLATIONSTEKNISK STANDARD

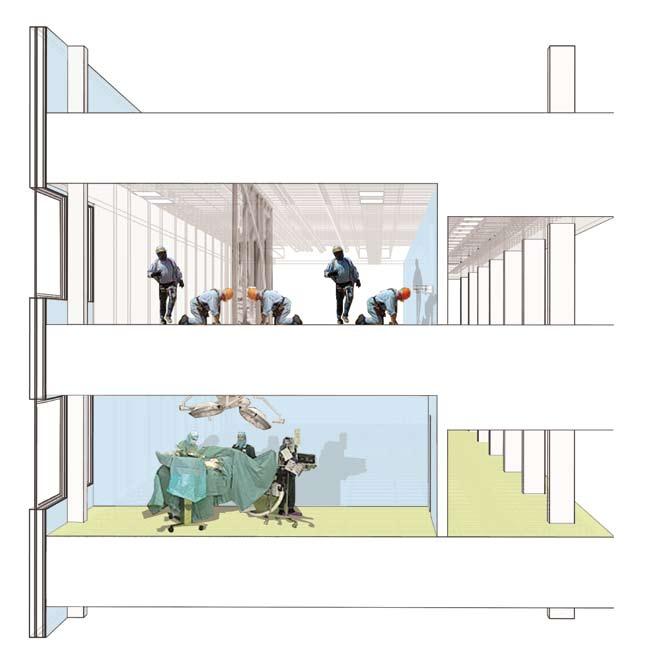

9 Ombyggnad KRAV Strategi för ombyggnad: En strategi med syfte att underlätta framtida ombyggnader skall ingå i den initiala planeringen. Strategin skall omfatta ombyggnadsfrågor både inom och runt byggnaden bl.a. ombyggnadsscenarios för ombyggnad av hela eller delar av byggnaden, planering för inlyft av tung medicinsk utrustning, hur de störande effekterna av en ombyggnad kan minimeras mot angränsande lokaler etc.

10 Hur ska konceptprogram läsas? Krav Konceptlösningar För projekten vid Danderyds sjukhus Huddinge sjukhus Södersjukhuset -alternativa lösningar möjliga

11 Konceptlösningar för skalbyggnad tekniktorn E+V bild och funktion operation/dagkirurgi teknik op operation steril/adm förlossning akutmott kulvert, biutrymmen, underc. tekniktorn E+V

12 BASENHET MÅTTSYSTEMATIK OCH SAMMANHÄNGANDE YTOR 90 M alt. anpassning till typrum 54 m 90 M 90 M 90 M 90 M 90 M 90 M 90 M 36 m 27 m BTA 1930 m 2 BTA 1540 m 2

13 BASENHET SEPARERADE FLÖDEN Personal Hissar Trappa Hissar Trappa Interna flöden: personal patienter i säng gods Besökare

14 BASENHET TEKNIKTORN Utrymn. Tekniktorn: Vertikala schakt Teknikrum E+V på varje plan Utrymn. Hissar Trappa Hissar Trappa Utrymn. Tekniktorn: Vertikala schakt Teknikrum E+V på varje plan Utrymn.

15 BASENHET IHOPKOPPLING OCH INDELNING

16 BASENHET EXEMPEL PÅ KOMBINATIONER

17 BYGGNADS- OCH INSTALLATIONSTEKNISK STANDARD ankarskenor för installationer och medicinsk utrustning Typsektion generalitetsnivå bjälklag installationsutrymme installationsutrymme 1050 demonterbart undertak fällbart undertak funktionshöjd 3200 (lokalt < 3800) 4800 korridor pågjutning 50 rumszon 3000 korridorläge kan varieras tätskikt

18 Befintlig våningshöjd 3400 Ny generell våningshöjd 5100 Befintlig våningshöjd 3600 Befintlig våningshöjd 3900, ett plan 4500 Ny generell våningshöjd 5400 Ny generell våningshöjd 5200 hiss hiss hiss (7)

19 Alltså Verksamheternas krav förändras snabbare än byggnaderna ( ) Funktionsanpassat Generellt Generella egenskaper

20 Konsekvenser: Ökad kundnytta Minskade kostnader för fastighetsägaren

21 Projekten framöver Huddinge sjukhus Danderyds sjukhus Södersjukhuset

22 TACK! www. locum.se/konceptprogram
