Dagvattenutredning- Örja 34:7, Weibullsholm, Landskrona

Transkript

1 Dagvattenutredning-Fastighet Sida 1(29) Dagvattenutredning- Örja 34:7, Weibullsholm, Landskrona STRUCTOR MARK MALMÖ AB Org.nr

2 Sida 2(29) Innehållsförteckning Sammanfattning Inledning Förutsättningar Befintligt ledningssystem Befintliga VA-ledningar Befintliga el- och teleledningar Befintliga VA ledningar. Förslag till åtgärd Befintliga el- och teleledningar. Förslag till åtgärd Geotekniska förhållanden Geohydrologiska förhållanden Dagvattenhantering Dimensioneringsförutsättningar och antaganden Avrinning Avrinningskoefficienter och reducerade areor Beräkning av reducerade areor och flöden för Örja 34:7 och anslutande gator Dagvattenhantering och fördröjning Volymberäkningar motsvarande fördröjningskrav 600m 3 /hektar reducerade area Fördröjning av dagvatten för anslutande gator Fördröjning av dagvatten inom fastighetsgränsen för Örja 34: Alternativ Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 1 i alternativ Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 2 i alternativ Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 3 i alternativ Alternativ 2 Fördröjning inom fastighetsgränsen för Örja 34: Alternativ 3-Fördröjning av Örja 34:7 inom planområdet Alternativ Alternativ Alternativ 3 Fördröjning av dagvatten för 34:7 utanför fastigheten inom planområdet Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan för alternativ 1 och alternativ Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan för alternativ Konsekvenser vid ett 100 sregn Slutsats... 27

3 Sida 3(29) Sammanfattning Dagvattenutredningen behandlar omhändertagning av dagvatten för Örja 34:7 med tillhörande gator. Syftet med utredningen är att kunna ta hand om ett 30-sregn inom planområdet samt att se till att regn som överstiger 30-sregn upp till 100-sregn inte orsaker skador på närliggande byggnader och byggnadsverk. Tre alternativa lösningar behandlas i utredningen. Alternativ 1: Fördröjning i makadamfyllning inom Örja 34:7 och tillhörande gator samt öppet dagvattenmagasin för fördröjning av resterande 30-sflöden. Alternativ 2: Fördröjning i dagvattenkassetter inom Örja 34:7 och makadamfyllning för tillhörande gator samt öppet dagvattenmagasin för fördröjning av resterande 30-sflöden. Alternativ 3: Fördröjning av dagvatten i öppet dagvattenmagasin för hela planområdet för ett 30- sregn. I utredningen behandlas även befintliga ledningar och förslag på åtgärder för att skapa förståelse för arbeten som kan krävas i samband med byggnation.

4 Sida 4(29) 1 Inledning Detaljplanområdet benämns som etapp 1. I Etapp 1 ing byggnation av planerat handelsområde inom Örja 34:7 och anslutande gator. Målsättning från NSVA är att skapa en fördröjning för att kunna fördröja 600 m3/ hektar reducerad area och ta hand om ett 30-sregn inom planområdet. Regn som överstiger 30-sregn upp till 100-sregn ska inte kunna orsaka skador på närliggande byggnader och byggnadsverk. 2 Förutsättningar Tillhandahållen information är grundkarta för Weibullsholmsområdet, Plan fas 1 daterat , befintliga höjder samt ledningskartor ifrån ledningskollen. Information kommer ifrån från Landskrona Stad, NSVA, Skanova och Landskrona Energi. 3 Befintligt ledningssystem Kända befintliga ledningar som berörs av planerat område beskrivs nedan och finns med i Bilaga Befintliga VA-ledningar Enligt inhämtat kartmaterial i pappersformat och dwg från NSVA finns det ett ledningsstråk med spillvatten och dagvatten i västra delen av Örja 34:7 samt söder om Örja 34:7. Ledningar inom är privata enligt information från NSVA ( ). Troligtvis är spill- och dagvattenledningarna, servisledningar som har försörjt fastigheten. Befintliga fastigheter skall rivas. Ledningar är eller kommer därmed att tas ur drift. Norr om fastigheten 34:7 finns ett dagvattenledningssystem med rännstensbrunnar som sträcker sig under GC-tunneln österut. Se bilaga 0. Dagvattenledning En dagvattenledning (dim 225) inom Örja 34:7 avleder dagvatten söderut. Inga kända vattengångar finns för ledningen. En dagvattenledning (dim 160) avleder dagvatten österut till pumpstation öster om järnväg. Till dagvattenledningen ansluts två rännstensbrunnar. Spillvattenledning En spillvattenledning (dim 225) finns inom Örja 34:7. Spillvatten avleds söderut. Inga kända vattengångar finns för ledningen. Vattenledning Inga kända vattenledningar finns i gatan söder om Örja 34:7. Troligtvis finns det en vattenservis till befintlig byggnad som rivs inom Örja 34:7.

5 Sida 5(29) 3.2 Befintliga el- och teleledningar Teleledning tillhörande Skanova finns i västra delen av Örja 34:7. Se bilaga 0. Troligtvis är detta ledningar som varit anslutna till Örja 34:7 kommer att rivas. Inga uppgifter om el servis finns till befintliga fastigheter. 3.3 Befintliga VA ledningar. Förslag till åtgärd Nytt system för spill, dag och vatten kommer att byggas. Befintliga spillvatten och vattenledningar rivs och nya anslutningar skapas. När nytt dagvattensystem är på plats tas den befintliga ledningen ur bruk. 3.4 Befintliga el- och teleledningar. Förslag till åtgärd Nytt ledningssystem kommer att byggas i samråd med ledningsägare. Rivning föreslås för befintliga ledningar. 4 Geotekniska förhållanden Inga geotekniska undersökningar är utförda för Weibullsholm, fastighet 34:7 eller Etapp 1. Enligt SGU:s jordartskartering best området av moränfinlera (se figur 1). Generellt är det svt att infiltrera dagvatten i dessa typer av jordlager. Figur 1. Jordartskarta från SGU. Planområde inringat i lila. 5. Geohydrologiska förhållanden Inga geohydrologiska undersökningar är utförda för Weibullsholm, fastighet 34:7. Enligt tillhandahållen information från Landskrona Stad gällande geohydrologiska undersökningar (daterade

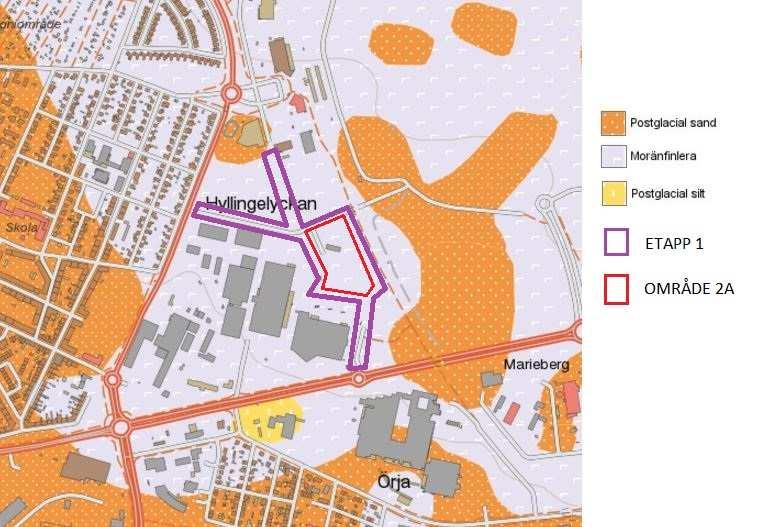

6 Sida 6(29) ) för DSV (omlastningscentral vid Weibullsholm, Landskrona) som ligger ca 1 km öster om planområdet, varierar grundvattennivåer mellan ca 2-3 meters under markytan. Gällande grundvattennivåer för Örja 34:7, behöver undersökningar göras under projekteringsskedet för att bedöma nivåer samt kontrollera behov av tätning runt fördröjningsmagasinen. 5.1 Befintlig avrinning Avrinningskarta för ytvatten är skapad genom anläggningsmodell med befintliga höjder. Punktstreckad linje utgör avgränsning för utredningsområdet i figur 2. Dagvatten rinner delvis norrut och delvis söderut från en högpunkt i mitten av Örja 34:7. Högpunkten har en max höjd på ca +7.2 m. Lågpunkt i norr uppg till ca +4.0 m och i söder till ca m. Dagvatten som avleds norrut rinner i dagsläget mot befintlig GC-tunnel under järnvägen. Figur 2. Översikt befintlig avrinning för Etapp 1. Svartpunktsträckad linje utgör avgränsning för utredningsområdet. Grå punktsträckad linje utgör gatumark.

7 Sida 7(29) 6 Dagvattenhantering 6.1 Dimensioneringsförutsättningar och antaganden. Dagvatten från Örja 34:7 kommer från hdgjorda ytor, tak och grönytor. Örja 34:7 är ca 2,67 ha. Area för anslutande gator är ca 1,72 ha. 6.2 Avrinning Dagvatten från takytor, lokalgator, grönytor och parkeringsplatser inom planområdet kommer att avledas till fördröjningsytor via ett dagvattenledningsnät. I lågpunkter placeras dagvattenbrunnar. Fördröjt dagvatten leds via planerade samlingsledningar till anslutningspunkter för dagvatten enligt bilaga Avrinningskoefficienter och reducerade areor Följande avrinningskoefficienter har använts: Yta/markslag Avrinningskoefficient Vägyta/Hdgjort/Parkering 0,8 Tak 0,9 Grönytor 0,1 6.3 Beräkning av reducerade areor och flöden för Örja 34:7 och anslutande gator Beräkningar för reducerade areor och flöden utförda enligt tabell och figurer nedan för Örja 34:7 och anslutande gator separat. Inom Örja 34:7 behandlas area och flöde beräkningar för 3 olika alternativa lösningar till fördröjning av dagvatten. Alternativ 1: Fördröjning av dagvatten i makadamfyllning. Alternativ 2: Fördröjning av dagvatten i dagvattenkassetter Alternativ 3: Fördröjning av dagvatten i öppet dagvattenmagasin. Area: ha (hektar) Q : Dagvattenflöde (l/s) l/s: liter/sekund Φ. Avrinningskoefficient

8 Sida 8(29) Alternativ 1 Områdesindelning (Örja 34:7) för alternativ 1 visas i figur 3 nedan. Varje delområdesdagvatten tas omhand i separat makadamfyllt magasin. Indelning av områden är pga placering av de separata magasinen. Delområde 1 Yta Area Φ AreaRed Q 2 Q 5 Q 10 Q 20 Q 30 Q 50 Q 100 Tak 2 0,31 0,9 0,28 35,98 48,25 61,14 78,65 91,95 112,59 149,78 Väg 0,25 0,8 0,20 25,63 34,38 43,56 56,04 65,51 80,22 106,71 Grönområde 0,11 0,1 0,01 1,44 1,93 2,45 3,15 3,68 4,51 5,99 Totalt 0,67 0,49 63,05 84,56 107,14 197,31 262,49 Tabell 1 Delområde 2 Yta Area Φ AreaRed Q 2 Q 5 Q 10 Q 20 Q 30 Q 50 Q 100 Tak 1 0,70 0,9 0,63 81,35 109,10 138,23 178,01 207,91 254,57 338,65 Parkering + 1,04 0,8 0,83 107,33 143,94 182,37 234,62 274,29 335,56 446,79 Väg Grönområde 0,00 0,1 0,00 0,00 0,00 0,00 0,00 0,000,00 0,00 0,00 Totalt 1,74 1,46 188, ,6 412,5 482,2 590,4 785,4 Tabell 2 Delområde 3 Yta Area Φ AreaRed Q 2 Q 5 Q 10 Tabell 3 Q 20 Q 30 Q 50 Q 100 Tak 0,00 0,9 0,00 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Parkering + 0,21 0,8 0,17 21,7 29,1 36,8 47,4 55,4 67,8 90,2 Väg 21,7 29,1 36,8 47,4 55,4 67,8 90,2 0,0 0,0 0,0 0,0 Totalt 0,2 0,17 21,7 29,1 36,8 47,4 55,4 67,8 90,2

9 Sida 9(29) Figur 3. Avrinningsområden och placering av fördröjningsytor i Alternativ 1 inkl. översvämningsyta för 30 sregn Anslutande Gator i alternativ 1 För benämning av anslutande gator se figur 6 Anslutande gator Yta Area Φ AreaRed Q 2 Q 5 Q 10 Q 20 Q 30 Q 50 Q 100 Gata 1 0,41 0,8 0,33 42,3 56,7 71,9 92,6 108,1 132,4 176,1 Gata 2 0,50 0,8 0,40 51,6 69,2 87,7 112,9 131,9 161,5 214,8 Gata 3 0,29 0,8 0,23 29,9 40,1 50,9 65,5 76,5 93,7 124,6 Gata 4 0,25 0,8 0,20 25,8 34,6 43,8 56,5 65,9 80,7 107,4 Totalt 1,45 1,16 149, , Tabell 4

10 Sida 10(29) Alternativ 2 För alternativ 2 se figur 4 och tabell 5 och 6 nedan. Örja 34:7 Q 10 Q 20 Q 30 Q 50 Yta Area Φ AreaRed Q 2 Q 5 Q 100 Tak 1,0 0,9 0,9 117,3 157,4 199,4 256, ,2 488,4 Väg 1,5 0,8 1,2 159,5 213,9 271,0 348,9 407,5 499,0 663,8 Grönområde 0,11 0,10 0,01 1,4 1,9 2,4 3,2 3,7 4,5 6,0 Totalt 2,61 2,11 278,2 373,1 472,8 608,8 711,1 870,7 1158,3 Tabell 5 Anslutande Gator i alternativ 2 För benämning av anslutande gator se figur 6 Anslutande gator Q Q Q 10 Q 20 Q 30 Q 50 Q 100 Yta Area Φ AreaRed 2 5 Gata 1 0,41 0,8 0,33 42,3 56,7 71,9 92,6 108,1 132,4 176,1 Gata 2 0,50 0,8 0,40 51,6 69,2 87,7 112,9 131,9 161,5 214,8 Gata 3 0,29 0,8 0,23 29,9 40,1 50,9 65,5 76,5 93,7 124,6 Gata 4 0,25 0,8 0,20 25,8 34,6 43,8 56,5 65,9 80,7 107,4 Totalt 1,45 1,16 149, Tabell 6

11 Sida 11(29) Figur 4. Avrinningsområden och placering av fördröjningsytor i Alternativ 2 inkl. översvämningsyta för 30 sregn.

12 Sida 12(29) Alternativ 3 För alternativ 3 se figur 5 nedan. Avrinningsområdet, areaberäkningar enligt tabell 5 och tabell 6 i alternativ 2, fördröjningsyta enligt figur 5 Figur 5. Avrinningsområden och placering av fördröjningsyta för Örja 34:7, anslutande gator inkl. översvämningsyta för 30 sregn. Alternativ 3

13 Sida 13(29) Anslutande Gator Figur 6 visar benämning av gatorna och tabell 7 visar flöden och ytberäkningar. Anslutande gator Q 10 Q 20 Q 30 Q 50 Q 100 Yta Area Φ AreaRed Q 2 Q 5 Gata 1 0,41 0,8 0,33 42,3 56,7 71,9 92,6 108,1 132,4 176,1 Gata 2 0,50 0,8 0,40 51,6 69,2 87,7 112,9 131,9 161,5 214,8 Gata 3 0,29 0,8 0,23 29,9 40,1 50,9 65,5 76,5 93,7 124,6 Gata 4 0,25 0,8 0,20 25,8 34,6 43,8 56,5 65,9 80,7 107,4 Gata 5 0,27 0,8 0,22 27,9 37,4 47,3 61,0 71,2 87,2 116,0 Tabell 7 Figur 6. Anslutande gator

14 Sida 14(29) 6.4 Dagvattenhantering och fördröjning Avrinningen från parkeringsplatser sker över asfaltsytor och ansluts via dagvattenbrunnar i Alternativ 1 till makadamfyllda magasin, i Alternativ 2 till dagvattenkassetter och i alternativ 3 till ett gemensamt öppet dagvattenmagasin. Dagvatten från takytor ansluts till dagvattenledning och vidare till fördröjningsytorna i de tre olika alternativen. I grönytor anläggs kupolsilsbrunnar som ansluts till fördröjningsytorna i de två olika alternativen. Alternativ 1 I makadamfyllda magasinen läggs dränledningar både i botten och strax under magasinens ovankant som fungerar som en spridarledning för dagvatten över makadamfyllningen. Dränledningar i botten av makadamfyllningen samlar dagvatten och ansluts till en nedstigningsbrunn med sandfång och flödesregulator. Se figur 7. Strypt flöde inkl. bräddning ansluts till samlingsledning i gatan och vidare mot översvämningsytan enligt figur 3 och bilaga 1. Dagvatten från anslutande gator leds via dagvattenbrunnar till makadamfyllda magasin. Magasinen fördröjer dagvatten ifrån Gata 1, Gata 3 och Gata 4. Strypt flöde inkl. bräddning ansluts till samlingsledning i gatan och vidare mot översvämningsytan enligt figur 3. Dagvatten från Gata 2 fördröjs i översvämningsytan. Se bilaga 1 och figur 3. Alternativ 2 Dagvattensystemet ansluts till fördröjningsmagasinet (Kassettmagasin). Utlopp från kassettmagasinet ansluts till en nedstigningsbrunn med sandfång och flödesregulator. Se figur 8. Strypt flöde inkl. bräddning ansluts till samlingsledning i gatan och vidare mot översvämningsytan enligt figur 4 och bilaga 2.

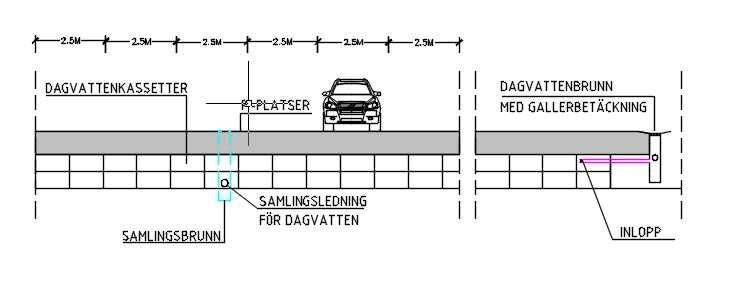

15 Sida 15(29) Figur 7. Tvärsnitt för parkering med dagvattenbrunnar och anslutning till samlingsledning. Alternativ 1 Figur8. Tvärsnitt för parkering med dagvattenbrunnar och anslutning till samlingsledning. Alternativ 2. Dagvatten från anslutande gator leds via dagvattenbrunnar till fördröjningsytor i form av makadamfyllda magasin. I makadamfyllda magasinen läggs dränledningar både i botten och strax under magasinets ovankant som fungerar som en spridarledning för dagvatten över makadamfyllningen. Magasinen fördröjer dagvatten ifrån Gata 1, Gata 3 och Gata 4. Strypt flöde inkl. bräddning ansluts till samlingsledning i gatan och vidare mot översvämningsytan enligt figur 4 och bilaga 2. dagvatten från Gata 2 fördröjs i översvämningsytan. Se figur 4 och bilaga 2. Alternativ 3 I alternativ 3 kommer dagvatten via ledningssystem från Örja 34:7 och tillhörande gator att anslutas direkt till översvämningsytan i fördröjningssyfte enligt bilaga 3 och figur 5. Gata 5 Vid planerat läge för Gata 5 finns redan ett befintligt system som avvattnar gatan. Flödet leds delvis till befintligt system nordväst om Coops parkering där dagvatten fördröjs och delvis leds till dagvattensystem och mot dagvattenbrunnar norr om farthinder vid cirkulationsplatsen. Strax norr om cirkulationsplatsen finns det befintlig makadamfyllning som används till fördröjning av ytvatten. Större regn tar sig mot viaduktenspumpstation och delvis mot sydväst. För 30 sregn med 10 minuters varaktighet rör det sig om ca 17l/s åt vardera håll. Hänsyn tas till detta vid planerade fördröjningssystem söder om Coop. Delen som tar sig mot befintlig makadamfyllning norr om cirkulationsplatsen tas sig i efterhand mot viaduktenspumpstation.

16 Sida 16(29) 6.5 Volymberäkningar motsvarande fördröjningskrav 600m 3 /hektar reducerade area Fördröjning av dagvatten för anslutande gator. Fördröjningsvolymen baseras på volymuträkning för 600 m3/ hektar (reducerad area) och utsläppskrav av 1,5l/s/ha vilket motsvarar 10-sregn med 1,3 påslagsfaktor. Fördröjningsvolym Beräknad Dagvattenhantering Yta Area Φ AreaRed fördröjningsvolym (m 3 ) Gata 1 0,41 0,8 0, m 3 Makadamfyllt magasin Gata 2 0,50 0,8 0, m 3 Öppet dagvattenmagasin Gata 3 0,29 0,8 0, m 3 Makadamfyllt magasin Gata 4 0,25 0,8 0, m 3 Makadamfyllt magasin Gata 5 0,27 0,8 0, m 3 Befintligt system Totalt 1,7 1,0 Tabell 8 Föreslagen utformning av fördröjningsytor för beräknade volymer enligt bilaga 1 för alternativ 1, bilaga 2 för alternativ 2 och enligt bilaga 3 för alternativ 3 då fördröjningsytan inkluderar översvämningsytan Fördröjning av dagvatten inom fastighetsgränsen för Örja 34:7 Fördröjningsvolymer inom Örja 34:7 är dimensionerade för 600 m3/ hektar (reducerad area) och utsläppskrav av 1,5l/s/ha vilket motsvarar 10-sregn med 1,3 påslagsfaktor. Tre olika alternativ presenteras där Alternativ 1 innebär fördröjning i makadamfyllda magasin och Alternativ 2 fördröjning i dagvattenkassetter. Alternativ 3 innebär fördröjning utanför Örja 34:7 och gatumark. I Alternativ 1 är Örja 34:7 uppdelat i tre delområden. Fördröjning för varje delområde hanteras i separat fördröjningsmagasin. I Alternativ 2 fördröjs Örja 34:7 i ett större kassettmagasin inom Örja 34:7.

17 Sida 17(29) I alternativ 3 är planområdet (Örja 34:7+ anslutande gator) beräknat och fördröjningsytan flyttas till översvämningsytan Föreslagen utformning för beräknade volymer för magasinen enligt bilagorna 1 och 2 och Alternativ Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 1 i alternativ 1 Total area ca 0,67 ha. Reducerad area är ca 0,491 ha enligt tabell 1. Fördröjningsvolym är ca 326m 3 med 48 timmars regnvaraktighet. Utsläpp av 1,0 l/s regleras med en flödesregulator, se diagram 1. Tillrinning sker från hdgjorda ytor, grönytor och tak 2 (figur 3) i norra delen av området. Dagvattenvolym tas om hand i ett makadamfyllt magasin i norra delen av området. Från magasinet leds det strypta flödet vidare till föreslagen samlingsledning för att sedan anslutas till planerat dagvattensystem. Se bilaga 1. Diagram 1, beräknad fördröjningsvolym Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 2 i alternativ 1 Total area ca 1,74 ha. Reducerad area är ca 1,46 ha enligt tabell 2. Fördröjningsvolym är ca 1037m 3 med 48 timmars regnvaraktighet. Utsläpp från delområde 2 uppg till 2,7 l/s. Se diagram 2, dessutom tillkommer 0,5 l/s från delområde 3 vilket ger ett totalt utsläppsflöde på 3,2 l/s. Tillrinning sker från tak 1 och hdgjorda ytor (figur 3. Dagvattenvolym tas om hand i fem stycken makadamfyllda magasin. Magasinen sammankopplas för att skapa en gemensam fördröjningsvolym. Från magasinen leds det strypta flödet vidare till föreslagen samlingsledning för att sedan anslutas till planerat dagvattensystem. Se bilaga 1.

18 Sida 18(29) Diagram 2, beräknad fördröjningsvolym Fördröjning inom fastighetsgränsen för Örja 34:7. Delområde 3 i alternativ 1 Total area ca 0,2 ha. Reducerad area är ca 0,18 ha enligt tabell 3. Fördröjningsvolym är ca 107m 3 med 36 timmars regnvaraktighet. Utsläpp av 0,5 l/s regleras med en flödesregulator, se diagram 3. Tillrinning sker från hdgjorda ytor (lastzon för lastbilar) bakom tak 1 (Figur 3). Dagvattenvolym tas omhand i ett makadamfyllt magasin. Från magasinet leds det strypta flödet vidare till föreslagen samlingsledning för att sedan anslutas till föreslagna makadammagasin vid delområde 2. Strypt utflöde från delområde utökas med flöde motsvarande utsläpp från delområde 3. Se bilaga 1. Diagram 3, beräknad fördröjningsvolym.

19 Sida 19(29) 6.53 Alternativ 2 Fördröjning inom fastighetsgränsen för Örja 34:7 Total area ca 2,61 ha. Reducerad area är 2,11 hektar. Fördröjningsvolym är ca 1470 m 3 med 48 timmars regnvaraktighet. Utsläpp av 4,0 l/s regleras med en flödesregulator, se diagram 4. Tillrinning sker från hela området. Dagvattenvolym tas om hand i dagvattenkassetter. Från dagvattenkassetterna leds det strypta flödet vidare till planerat dagvattensystem via en samlingsledning. Se bilaga 2. Diagram 4. Beräknad fördröjningsvolym Alternativ 3-Fördröjning av Örja 34:7 inom planområdet Total area ca 2,61 ha. Reducerad area är 2,11 ha. Fördröjningsvolym är 1470 m 3 med 48 timmars regnvaraktighet. Utsläpp av 4,0 l/s regleras med en flödesregulator, se diagram 4 ovan. Dagvattenvolym tas om hand i öppet dagvattenmagasin utanför fastigheten enligt bilaga 3.

20 Sida 20(29) 6.6 Detaljerad beskrivning av fördröjningsytor inom Örja 34:7 Allmänt Denna detaljerade beskrivning syftar till att beskriva dagvattenhantering inom fastigheten 34:7. Fördröjning av dagvatten avser även takytor. Stuprör förutsätts att anslutas via ett ledningssystem med tillhörande brunnar till makadamfyllda magasin (Alternativ 1) eller kassettmagasin (Alternativ 2) eller ansluts till öppet fördröjningsmagasin utanför fastigheten Örja 34:7 (Alternativ 3) Alternativ 1 Delområde 1 Fördröjning i makadamfyllt magasin är tillräcklig om höjden i magasinet (bottennivå till ovankant fyllning) = 1,3 m. Täckning över makadamfyllning bör vara minst 0,8 m under markytan, vilket ger ett minsta djup på 0,8 m + 1,3 m = 2,1 m under markyta. Placering av magasin föreslås under norra delen av området i både fördröjning och reningssyfte. Vid makadamfyllning är ca 30 % av magasinet effektivt. Detta betyder att behovet att fördröja 326m 3 är ca 1090m 3 i makadamfyllning. Se tabell 9 för indelning av makadammagasinen inom delområdet. Namn Makadamfyllt magasin Area Volym makadam (m3) Fördröjningsvolym (m2) (m3) Totalt Tabell 9. Beräkningar av fördröjningsvolym i makadamkistor inom delområde 1. Delområde 2 Fördröjning i makadamfyllt magasin är tillräcklig om höjden i magasinet (bottennivå till ovankant fyllning) = 1,3 m. Täckning över makadamfyllning bör vara minst 0,8 m under markytan, vilket ger ett minsta djup på 0,8 m + 1,3 m = 2,1 m under markyta. Makadamfyllning i fem stycken magasin föreslås under parkeringsplatser i både fördröjnings och reningssyfte. Makadamfyllda magasinen kopplas samman för att fördela fördröjningsvolymen. Vid makadamfyllning är ca 30 % av magasinet effektivt. Detta betyder att behovet att fördröja 1037m 3 är ca 3460m 3 i makadamfyllning. Se tabell 6 för indelning av makadammagasinen inom delområdet. Se tabell 10 och bilaga 1

21 Sida 21(29) Namn Area Volym makadam (m3) Fördröjningsvolym (m3) (m2) Makadamfyllt magasin 1 Makadamfyllt magasin 2 Makadamfyllt magasin 3 Makadamfyllt magasin 4 Makadamfyllt magasin 5 Totalt Tabell 10. Beräkningar av fördröjningsvolym i makadamkistor inom delområde 2. Delområde 3 Fördröjning i makadammagasin är tillräcklig om höjden i makadammagasinet (bottennivå till ovankant fyllning) = 1,3 m. Täckning över makadamfyllning bör vara minst 0,8 m, vilket ger ett minsta djup på 0,8 m + 1,3 m = 2,1 m under markyta. Placering av makadammagasin föreslås under hdgjord yta i östra delen av området på baksidan av tak 1 i både fördröjnings och reningssyfte. Vid makadamfyllning är ca 30 % av magasinet effektivt. Detta betyder att behovet att fördröja 107m 3 är ca 360m 3 makadamfyllning. Se tabell 9 för indelning av makadammagasinen inom delområdet och bilaga 1 Namn Area (m2) Volym makadam (m3) Fördröjningsvolym (m3) Makadamfyllt magasin Totalt Tabell 9. Beräkningar av fördröjningsvolym i makadamkistor inom delområde Alternativ 2 Totalt antal kassetter är 3642 st med kapacitet för 0,41 m 3 per enhet. Dagvattenkassetter anläggs förslagsvis i två etage i sydvästra delen av området. Total längd med ca 30st * 61st kassettenheter motsvarar ca 35m * 36m vilket ger en yta på ca 1260m 2. Täckning över kassettmagasin bör vara minst 0,8 m. Minsta bottennivå bör vara 0,8m+0,6m+0,6m (höjd dagvattenkassett) = 2,02 m under markytan. Se bilaga 2. Dagvattenkassetter volym = 3642st * 0,41m 3 = 1493m 3 = 1493m 3 Nettovolym/kassett = 0,41 m 3

22 Sida 22(29) Bredd/kassett = 1,2m Höjd/kassett = 0,6m Djup/kassett = 0,6m Antal kassetter = 1493m 3 / 0,41 = 3642 st 6.7 Alternativ 3 Fördröjning av dagvatten för 34:7 utanför fastigheten inom planområdet Total area ca 2,61 ha. Reducerad area är 2,11 ha. Fördröjningsvolym är 1470 m 3 med 48 timmars regnvaraktighet. Dagvattenvolym tas om hand i öppet dagvattenmagasin utanför Örja 34:7 som visas bilaga 3 och figur 5. 7 Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan 7.1 Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan för alternativ 1 och alternativ 2 Total area för fastighet 34:7 inkl. gatorna 1,2 och 3 och halva gata 4 är ca 4 ha. Reducerad area är ca 3,27 ha. Fördröjningsvolymen för 30 sregn är ca 3868 m 3 med 96 timmars regnvaraktighet. Beräkning utförd med 1,3 påslagsfaktor och utsläpp av 1,5 l/s, ha. Diagram 5. Beräknad fördröjningsvolym för 30 sregn

23 Sida 23(29) Om fördröjningsvolym för 600m 3 / ha reducerad area tas omhand inom fastighet 34:7 och under gatumark behövs en volym motsvarande ca 1938 m 3 för 30 sregnet i avrinningsriktningen. Se bilaga 1-2, figur 9 och beräkningen nedan: Sammanlagd volym=3868 m 3 enligt diagram 5. Fördröjningsvolym inom fastighet 34:7 =1470m 3. Se kapitel 6.51,6.52,6.53 för beräkning av volym. Fördröjningsvolym för gator i avrinningsriktningen (Gata 1,2,3 och halva gata 4) = 460m m 3 (Planområdet) m 3 (Fastighet 34:7) 398m 3 (Gator)=1938m 3. Översvämningsyta enligt figur 9.

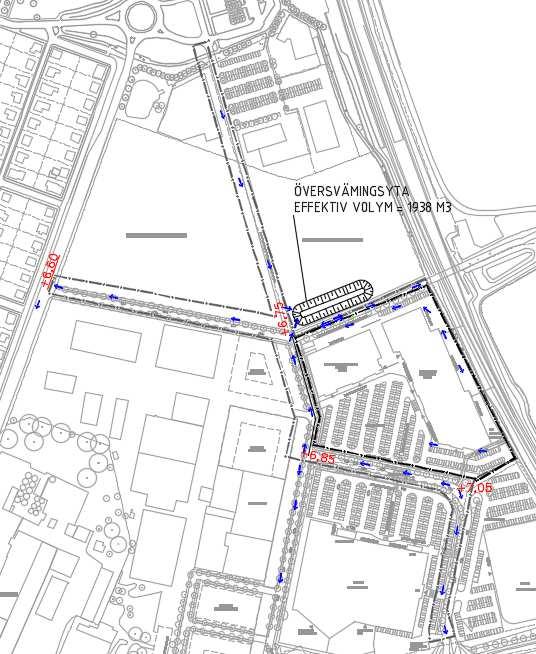

24 Sida 24(29) Figur 9. Avrinning mot översvämningsyta motsvarande 30 sregn

25 Sida 25(29) 7.2 Fördröjning av dagvatten för 30 sregn inkl. gator inom detaljplan för alternativ 3 Om fördröjning enligt krav 600m 3 /ha reducerad area inte hanteras inom Örja 34:7 och under gatumark, krävs en sammanlagd volym av 3868m 3 att tas omhand. Volymen kan tas omhand enligt figur 9.1 nedan Figur 9.1. Avrinning mot översvämningsyta motsvarande 30 sregn

26 Sida 26(29) Avrinning från både halvorna av gata 4 sker mot väst. Vid höjdryggen på gata 3 delar avrinningen sig både söder ut och norr ut. Delen norr ut tas om hand i översvämningsytan som är inräknat i fördröjningen enligt ovan och delen som tar sig söderut avses tas omhand i fördröjningsytor norr om Österleden, vilka planeras i samband med kommande detaljplan för Örja 34:34. Volymen från gatan vid 30sregn som rinner söderut är ca 56 m3 8 Konsekvenser vid ett 100 sregn Total area för fastighet 34:7 inkl. gatorna 1,2 och 3 och halva gata 4 är ca 4 ha. Reducerad area är ca 3,27 ha. Fördröjningsvolymen för 100 sregn är ca 5430m 3 med 120 timmars regnvaraktighet. Beräkning för utsläpp av 1,5 l/s, ha. Diagram 6. Beräknad volym för 100 sregn Den sammanlagda volymen från fastighet 34:7 och gatorna är ca 5430 m 3. Fördröjningsvolym som skapas inom detaljplan är ca 3868m 3. Skapad volym klarar även 100 sregn upp till ca 18 timmars regnvaraktighet. Efter 18 timmar kommer dagvatten motsvarar 20 l/s/ha att ta sekundära avrinningsvägar mot GC-porten och ringvägen motsvarande 1560 m 3 för en regnvaraktighet på ca 120 timmar innan volymen börjar att avta. Ca 780 m 3 av volymen åt vardera håll (GC-port och Ringvägen). Volymen mot Ringvägen

27 Sida 27(29) 9 Slutsats Av de alternativa lösningarna rekommenderas alternativ 3 på grund av nedanstående för och nackdelar för de olika alternativen Alternativ 1: Fördelen med makadamfyllda ytor är att det sker en del rening av dagvatten i magasinen eftersom dagvatten sprider över makadamlagret som sedan fångas i dränledningar på botten. Nackdelen är att makadamfyllningen tar mycket plats och har en livslängd på ca Alternativ 2: Fördelen med dagvattenkassetter är att dessa tar betydligt mindre plats och lättare att bygga. Kassetterna har betydligt större livslängd. Nackdelen är att kassettmagasinet inte har samma reningseffekt som makadammagasinen om kassetterna inte läggs i infiltrationssyfte. I dagsläge kan vi inte avgöra infiltrationsmöjligheten då inga hydrogeologiska och geologiska undersökningar utförda. Alternativ 3 Fördelen är att öppet dagvattenmagasin ger reningseffekt, Inga större angrepp inom Örja 34:7 och lokalgator krävs. Trevlig miljö kan skapas runt magasinet. Bättre utrymme för planerade ledningsdragningar inom planområdet. Dagvattenmagasinet blir som en resurs som berikar bebyggelse- miljön med avseende på upplevelser, rekreation, lek, naturvärden och biologisk mångfald. 30-sren Fördröjning av dagvatten för 30 sregn med användning av 1,3 påslagsfaktor är möjligt inom planområdet. Faktorn 1,3 på beräkningarna ökar säkerheten för 30-sregnet motsvarande ca 55- sregn. 100 sregn Efter 18 timmar kommer dagvatten motsvarar 20 l/s/ha att ta sekundära avrinningsvägar mot GCporten och ringvägen motsvarande volym=1560m 3 för en regnvaraktighet på ca 120 timmar innan volymen börjar att avta. Ca 780 m 3 av volymen åt vardera håll (GC-port och Ringvägen). Översvämmad volym motsvarar en höjd på ca 1,23 m i GC-porten vilket motsvarar +3,71 i höjdsystemet RH2000. Se figur 10. Observera att volymen uppnås efter ca 5 dygns (120 timmar) regnvaraktighet vilket är långtid för att uppnå volymen780 m 3. Det finns inga uppgifter om befintlig

28 Sida 28(29) pumpstation som pumpar vatten från GC-porten till befintligt fördröjningsmagasin öster om järnvägen. Motsvarande pumpkapacitet för ca 30l/s räcker för att torrlägga GC-porten för 100 sregnet. Volymen mot Ringvägen på samma sätt uppnås efter ca 5 dygns regnvaraktighet som startar efter 18 timmars regnvaraktighet då översvämningsytan svämmar över. Ca 30 l/s som bräddas mot ringvägen minskas succesivt och leds mot sydväst enligt figur 11. Figur 10. GC-port vid 100 sregn med föreslagna avrinningsvägar

29 Sida 29(29) Figur 11. Sekundära avrinningsvägar.
