1 FINGERSKARVSAPPLICERING LÖSNINGAR FÖR SEPARAT LIMNING

2 Mixons S fingerskarvsystem används för olika produkter där trälameller limmas ihop i kortändarna. Detta görs för att minska spillet vid kvistar eller andra sämre delar av träet, eller för att skapa långa längder som sedan kan kapas till de längder som önskas. Fördelar med vårt fingerskarvssystem. Inget blandat eller härdat lim i maskinen gör att ingen rengöring behövs Kan användas för snabba linjer med hastigheter upp till 250 skarvar per minut Limapplicering med start/stoppsystem för exakt påföring av lim i varje skarv Kan användas till varje typ av skarvprofil Alla delar finns tillgängliga på vårt lager för snabba reservdelsleveranser Optimerat kontrollsystem som hjälper operatören att producera på ett rationellt sätt Appliceringen är godkänd av certifierade institut som Tretek, SP och MPA Val av material och komponenter Vi har konstruerat utrustningen för långvarig och tillförlitlig prestanda. Det betyder att vi använder toppmoderna material och komponenter som: Högkvalitativt rostfritt stål Keramiska komponenter Gummi och plast av hög kvalitet som Viton, HEPDM, PTFE och PEAK Kontrollsystem från Mitsubishi/Siemens Operatörspanel med integrerad LCD pekskärm Suns komponenter för reglering av hydraulsystemet Komponenterna är standarddelar från Mixons lager eller egna skräddarsydda komponenter Mycket avancerad ytbehandling för att skydda materialen från syraangrepp. 2

3 Tillverkningsområden för fingerskarvning Olika produkter där trälameller limmas ihop i kortändarna. Detta görs för att minska spillet vid kvistar eller andra sämre delar av träet, eller för att skapa långa längder som sedan kan kapas till de längder som önskas. Produkter som tillverkas enligt denna princip: Komponenter för fönstertillverkning Icke bärande konstruktioner eller lameller Bärande konstruktioner Möbler Förbearbetning av CLT Limträbalkar Andra kundanpassade lösningar Limningssystem för separat applicering Våra lösningar kan användas vid följande limsystem: Tvåkomponentsystem som tillåter separat applicering av lim och härdare, såsom MUF, PRF eller MMF. 3

4 Mixon S för fingerskarvsapplicering med separat applicering Mixons system för att blanda och dosera för fingerskarvsapplicering grundar sig på 26 års erfarenhet. För att applicera limmet snabbt, exakt och rationellt använder vi våra tillförlitliga komponenter och har kompletterat maskinerna med högkvalitativa kontrollsystem. Våra limningssystem är godkända av SP, Tretek och MPA. Applicering av lim Applicering av härdare TIMMER TRÄ TRÄ MATRIS 4

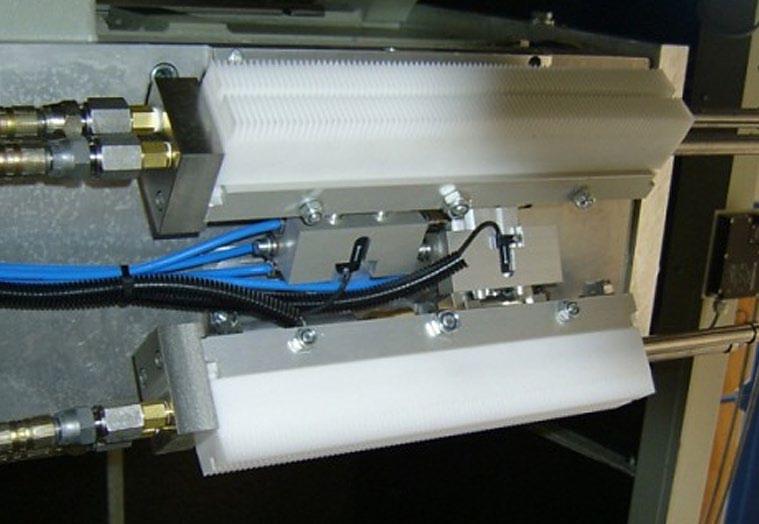

5 Hur fungerar det? Dosering Lim och härdare doseras och pressas ut av dubbelverkande kolvstångspumpar. Den ena änden av det skarvade träet appliceras med lim och den andra med härdare. Den tekniska lösningen baseras på två separat kontrollerade doseringsenheter, så de två separata appliceringssystemen kan arbeta helt oberoende av varandra. När skarven pressas ihop i maskinen mixas de två komponenterna ihop till blandat lim. Inget lim kommer i kontakt med några komponenter i maskinen vilket ger den stora fördelen av att ingen rengöring behövs. Applicering Limmatrisen är formad som en spegelvänd profil av det fingerskarvade träet. Matrisen fungerar enligt två principer: Först applicerar den limmet i fingerskarven och därefter sprider den ut limmet jämnt over hela fingerskarven. En godkänd skarv måste vara helt täckt med lim i skarven. Trycket i appliceringssystemet ligger mellan 40 och 60 bar, vilket ger förutsättningar för en snabb och exakt limapplicering i skarven. Ett exakt start och stopp av limmets kretslopp garanteras. Appliceringen kan göras med horisontella eller vertikala fingerskarvsmatriser, såväl för kompaktfräsar som gör enstaka skarvar, som för paketfräsar. Genom vårt Mix-safe kontrollsystem säkerställer vi att limkomponenterna appliceras korrekt och på exakt appliceringsområde. Kontrollsystem För att säkerställa att varje skarv appliceras korrekt med de två limkomponenterna har vi utvecklat ett kontrollsystem som övervakar varje enskild skarv. Maskinen stannar automatiskt om den applicerade mängden inte ligger inom godkända intervall. Dessutom har operatören en egen operatörspanel vid sin arbetsplats. Där kan alla nödvändiga inställningar och justeringar för appliceringen göras. Dessa justeringar är synliga direkt för operatören. Panelen är utrustad med en LCD pekskärm med enkla windowsbaserade menyer för enkla justeringar av limningen. Genom att spara de inställningar som gjorts är det enkelt att alltid ha exakta parametrar inställda för exempelvis olika trädimensioner. Dessa sparade inställningar hjälper operatören att snabbt justera maskinen efter nya värden utan att förlora dyrbar tid för att optimera produktionen. Doseringstestutrustning finns för snabb och tillförlitlig kontroll av limspridning och blandningsförhållande. Rengöring Tack vare att lim och härdare inte kommer i kontakt med varandra någonstans i maskinen är momentet med rengöring helt borttaget. All tillgänglig produktionstid kan ägnas helt åt fingerskarvstillverkningen. 5

6 Vanliga frågor Om du har fler frågor vänligen kontakta oss eller läs mer på vår hemsida Är det separata systemet ett utprövat system och vad säger mitt certifieringsinstitut? Det separata systemet är ett utprövat system och godkänns av certifierade institut som Tretek, SP och MPA. Vilka limsorter kan användas vid separat applicering? Det bästa är att ta kontakt med din limleverantör för att få all information. Vanligtvis stöder dagens MUFsystem användningen av separat applicering av lim och härdare. Om jag byter limsort, behöver jag då byta hela Mixons anläggning? Nej, normal sett behöver man bara byta ut en av pumparna. Våra standardkomponenter kan lätt bytas ut till en låg kostnad, men med stor flexibilitet Reservdelar, hur kan Mixon hjälpa mig? De flesta komponenter som vi använder i våra maskiner finns på lager hos Mixon. När du har gjort din reservdelsorder levereras vanligtvis delarna inom timmar, beroende på din leveransadress. 6

7 Behöver jag kyla anläggningen, med tanke på att vår produktion sker med relativt hög temperatur? Det beror på varje enskild situation, men om det skulle behövas så kan vi även leverera kylning av appliceringen. Ett begränsat antal komponenter kyls för att hålla limmets temperatur vid ett lågt/konstant värde. Min tillverkning ligger på andra sidan jorden, kan Mixon erbjuda någon snabb support då? Vanligtvis kan vi ge support direkt via telefon eller e-post. Vi rekommenderar dock kunden att investera i tillvalet fjärrstyrning. Det ger oss möjligheten att kunna se in i PLC:ns program via internet. Det är en snabb och kostnadsfri service vi då kan erbjuda våra kunder för att lösa problem. Dessutom rekommenderar vi våra kunder att teckna ett serviceavtal med en årlig, förebyggande service. Normalt sett ger det fullt tillgänglig produktion under ett år efter utförd service. 7

8 Teknisk specifikation Hydraulisk Pneumatisk Modell Kapacitet (l/min) Modell Kapacitet (l/min) Dubbelsidig applicering Mixon 2452H/2S 0,5 2,4 Mixon 2453H/2S 1,0 4,8 Mixon 2454H/2S 1,7 8,3 Mixon 2455H/2S 2,7 13,2 Dubbelsidig applicering inte tillgänglig inte tillgänglig inte tillgänglig inte tillgänglig Förhållanden & mått Förhållanden & mått Blandningsförhållande 100:50 upp till 100: 200 Appliceringsbredd Mellan 25 mm och 350 mm Vikt Dimensioner (l x b x h) cirka 220 kg x 800 x mm Blandningsförhållande Appliceringsbredd Vikt Dimensioner (l x b x h) Nödvändiga anslutningar Nödvändiga anslutningar Tryckluft 6 bar, 100 l/min Tryckluft Varmvatten C, vid 6 8 bar Varmvatten Elektricitet 400 V/50 Hz/3-fas/ 10 A eller 230 V/50 Hz/3-fas/ 16 A Elektricitet Mixon AB Traktorgatan 5, SE Kungälv, Sweden Phone info@mixon.se
