1 Advanced Forming Presshärdning AVANCERAD FORMNING FÖR FORDONSINDUSTRIN

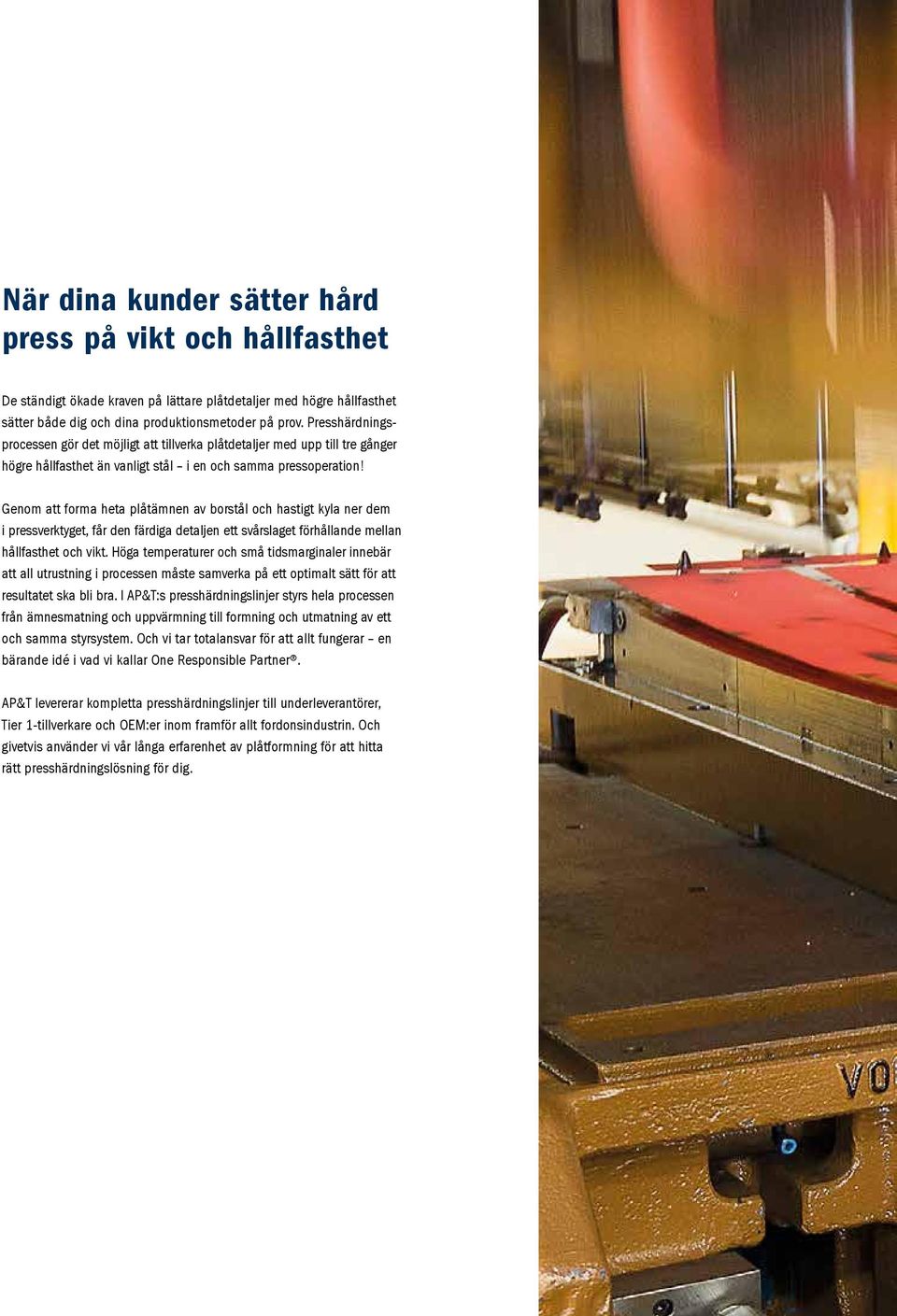

2 När dina kunder sätter hård press på vikt och hållfasthet De ständigt ökade kraven på lättare plåtdetaljer med högre hållfasthet sätter både dig och dina produktionsmetoder på prov. Presshärdningsprocessen gör det möjligt att tillverka plåtdetaljer med upp till tre gånger högre hållfasthet än vanligt stål i en och samma pressoperation! Genom att forma heta plåtämnen av borstål och hastigt kyla ner dem i pressverktyget, får den färdiga detaljen ett svårslaget förhållande mellan hållfasthet och vikt. Höga temperaturer och små tidsmarginaler innebär att all utrustning i processen måste samverka på ett optimalt sätt för att resultatet ska bli bra. I AP&T:s presshärdningslinjer styrs hela processen från ämnesmatning och uppvärmning till formning och utmatning av ett och samma styrsystem. Och vi tar totalansvar för att allt fungerar en bärande idé i vad vi kallar One Responsible Partner. AP&T levererar kompletta presshärdningslinjer till underleverantörer, Tier 1-tillverkare och OEM:er inom framför allt fordonsindustrin. Och givetvis använder vi vår långa erfarenhet av plåtformning för att hitta rätt presshärdningslösning för dig.

3

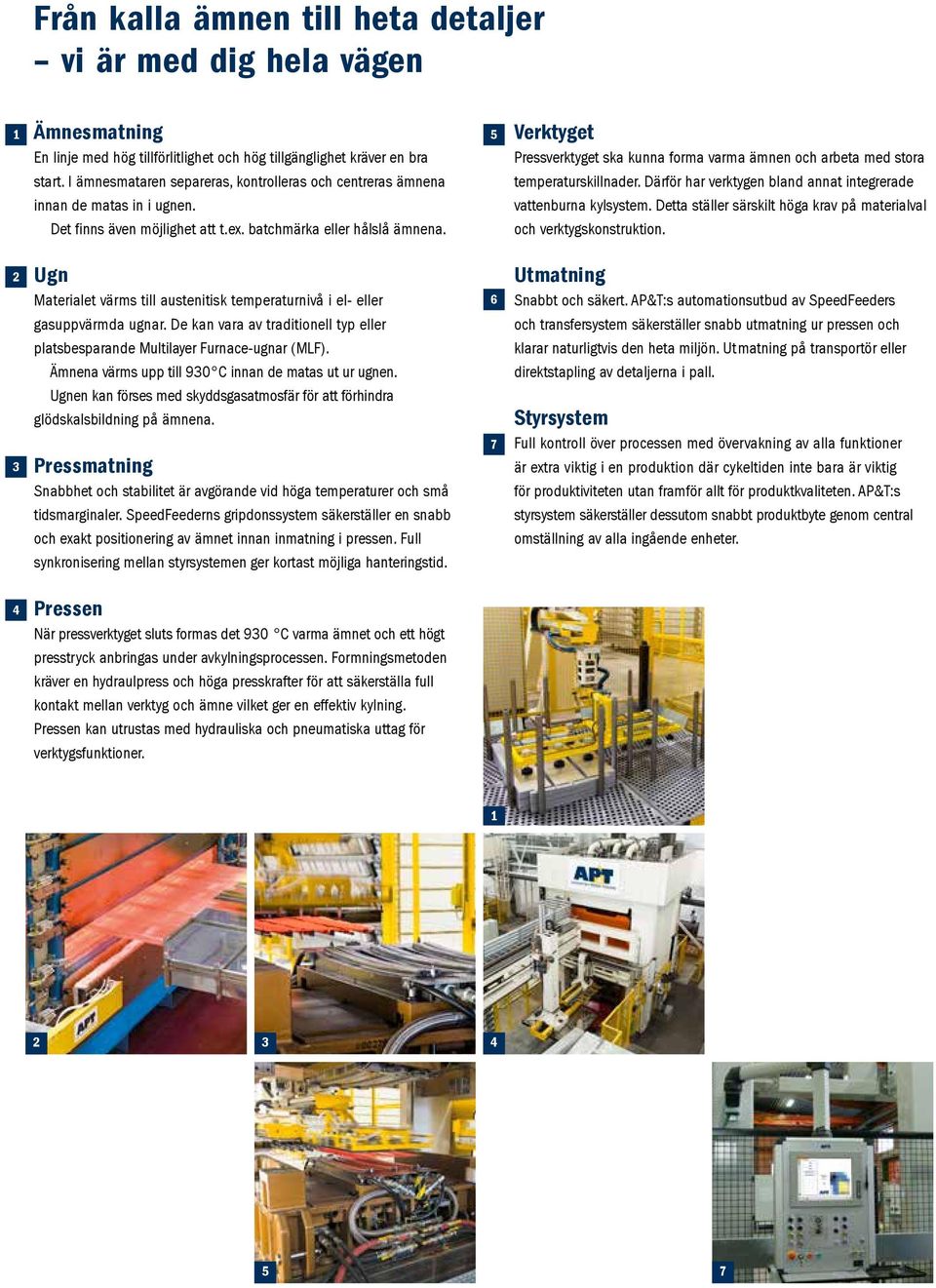

4 Från kalla ämnen till heta detaljer vi är med dig hela vägen 1 Ämnesmatning En linje med hög tillförlitlighet och hög tillgänglighet kräver en bra start. I ämnesmataren separeras, kontrolleras och centreras ämnena innan de matas in i ugnen. Det finns även möjlighet att t.ex. batchmärka eller hålslå ämnena. 5 Verktyget Pressverktyget ska kunna forma varma ämnen och arbeta med stora temperaturskillnader. Därför har verktygen bland annat integrerade vattenburna kylsystem. Detta ställer särskilt höga krav på materialval och verktygskonstruktion. 2 3 Ugn Materialet värms till austenitisk temperaturnivå i el- eller gasuppvärmda ugnar. De kan vara av traditionell typ eller platsbesparande Multilayer Furnace-ugnar (MLF). Ämnena värms upp till 930 C innan de matas ut ur ugnen. Ugnen kan förses med skyddsgasatmosfär för att förhindra glödskalsbildning på ämnena. Pressmatning Snabbhet och stabilitet är avgörande vid höga temperaturer och små tidsmarginaler. SpeedFeederns gripdonssystem säkerställer en snabb och exakt positionering av ämnet innan inmatning i pressen. Full synkronisering mellan styrsystemen ger kortast möjliga hanteringstid. 6 7 Utmatning Snabbt och säkert. AP&T:s automationsutbud av SpeedFeeders och transfersystem säkerställer snabb utmatning ur pressen och klarar naturligtvis den heta miljön. Ut matning på transportör eller direktstapling av detaljerna i pall. Styrsystem Full kontroll över processen med övervakning av alla funktioner är extra viktig i en produktion där cykeltiden inte bara är viktig för produktiviteten utan framför allt för produktkvaliteten. AP&T:s styrsystem säkerställer dessutom snabbt produktbyte genom central omställning av alla ingående enheter. 4 Pressen När pressverktyget sluts formas det 930 C varma ämnet och ett högt presstryck anbringas under avkylningsprocessen. Formningsmetoden kräver en hydraulpress och höga presskrafter för att säkerställa full kontakt mellan verktyg och ämne vilket ger en effektiv kylning. Pressen kan utrustas med hydrauliska och pneumatiska uttag för verktygsfunktioner

5 6

6 Starka och lätta plåtdetaljer med rätt tillverkningskostnad Presshärdning är en utmärkt tillverkningsmetod för fordonsdetaljer som ska kunna hantera stora deformationsenergier, men den är även konkurrenskraftig för andra detaljer där avancerade geometrier, hög hållfasthet och låg vikt ska samspela. Här är några exempel på presshärdade detaljer. A-stolpe Torpedvägg Takförstärkning B-stolpe

7 Rätt verktyg är halva jobbet AP&T har kompetens och resurser i huset för att ta fram rätt verktygslösning till din presshärdningslinje. Med ett helhetsgrepp om produktionen ges större möjligheter att optimera verktyget för både produktkvalitet och processäkerhet.

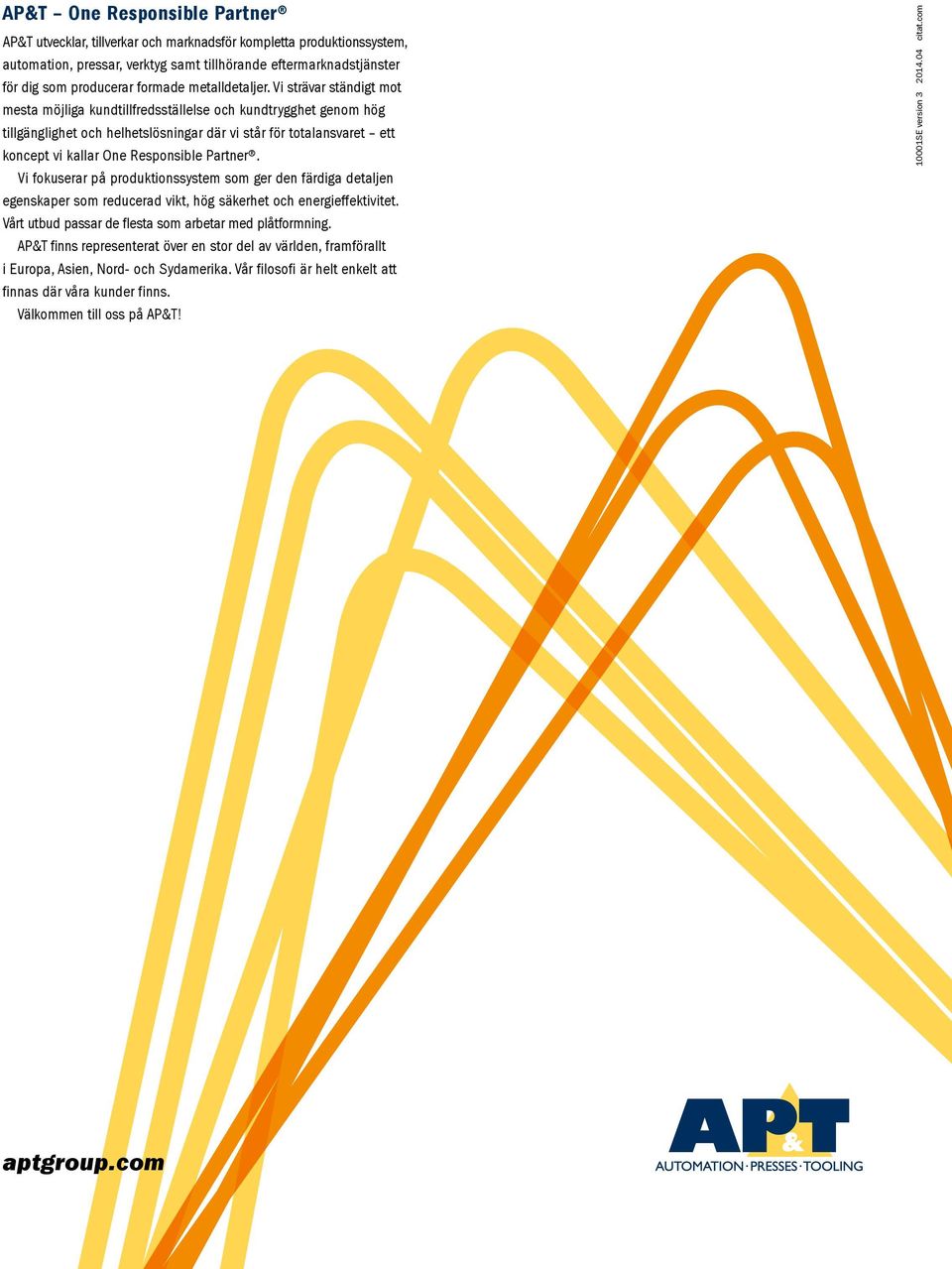

8 AP&T One Responsible Partner AP&T utvecklar, tillverkar och marknadsför kompletta produktionssystem, automation, pressar, verktyg samt tillhörande eftermarknadstjänster för dig som producerar formade metalldetaljer. Vi strävar ständigt mot mesta möjliga kundtillfredsställelse och kundtrygghet genom hög tillgänglighet och helhetslösningar där vi står för totalansvaret ett koncept vi kallar One Responsible Partner. Vi fokuserar på produktionssystem som ger den färdiga detaljen egenskaper som reducerad vikt, hög säkerhet och energieffektivitet. Vårt utbud passar de flesta som arbetar med plåtformning. AP&T finns representerat över en stor del av världen, framförallt i Europa, Asien, Nord- och Sydamerika. Vår filosofi är helt enkelt att finnas där våra kunder finns. Välkommen till oss på AP&T! 10001SE version citat.com aptgroup.com
